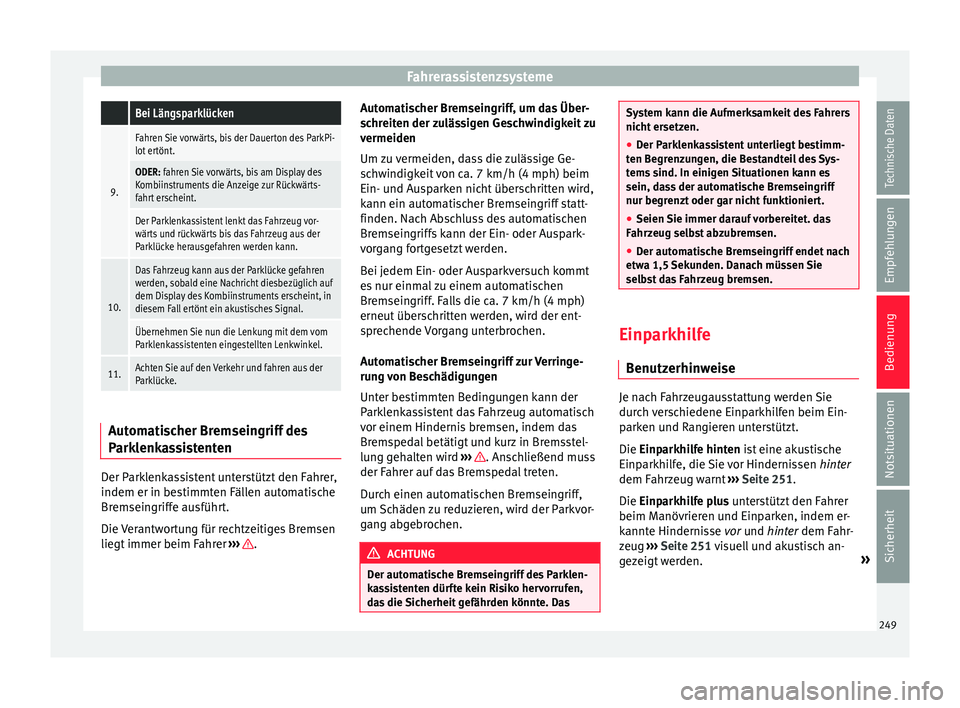

Fahrerassistenzsysteme Bei Längsparklücken
9.
Fahren Sie vorwärts, bis der Dauerton des ParkPi-
lot ertönt.
ODER: fahren Sie vorwärts, bis am Display des
Kombiinstruments die Anzeige zur Rückwärts-
fahrt erscheint.
Der Parklenkassistent lenkt das Fahrzeug vor-
wärts und rückwärts bis das Fahrzeug aus der
Parklücke herausgefahren werden kann.
10.
Das Fahrzeug kann aus der Parklücke gefahren
werden, sobald eine Nachricht diesbezüglich auf
dem Display des Kombiinstruments erscheint, in
diesem Fall ertönt ein akustisches Signal.
Übernehmen Sie nun die Lenkung mit dem vom
Parklenkassistenten eingestellten Lenkwinkel.
11.Achten Sie auf den Verkehr und fahren aus der
Parklücke.
Automatischer Bremseingriff des
P
ark
l

enkassistenten Der Parklenkassistent unterstützt den Fahrer,
indem er in be
s
timmt

en Fällen automatische
Bremseingriffe ausführt.
Die Verantwortung für rechtzeitiges Bremsen
liegt immer beim Fahrer ››› .Automatischer Bremseingriff, um das Über-
s
c
hr

eiten der zulässigen Geschwindigkeit zu
vermeiden
Um zu vermeiden, dass die zulässige Ge-
schwindigkeit von ca. 7 km/h (4 mph) beim
Ein- und Ausparken nicht überschritten wird,
kann ein automatischer Bremseingriff statt-
finden. Nach Abschluss des automatischen
Bremseingriffs kann der Ein- oder Auspark-
vorgang fortgesetzt werden.
Bei jedem Ein- oder Ausparkversuch kommt
es nur einmal zu einem automatischen
Bremseingriff. Falls die ca. 7 km/h (4 mph)
erneut überschritten werden, wird der ent-
sprechende Vorgang unterbrochen.
Automatischer Bremseingriff zur Verringe-
rung von Beschädigungen
Unter bestimmten Bedingungen kann der
Parklenkassistent das Fahrzeug automatisch
vor einem Hindernis bremsen, indem das
Bremspedal betätigt und kurz in Bremsstel-
lung gehalten wird ››› . Anschließend muss
der F ahr
er auf

das Bremspedal treten.
Durch einen automatischen Bremseingriff,
um Schäden zu reduzieren, wird der Parkvor-
gang abgebrochen. ACHTUNG
Der automatische Bremseingriff des Parklen-
ka s

sistenten dürfte kein Risiko hervorrufen,
das die Sicherheit gefährden könnte. Das System kann die Aufmerksamkeit des Fahrers
nicht
er

setzen.
● Der Parklenkassistent unterliegt bestimm-
ten Be
grenzungen, die Bestandteil des Sys-
tems sind. In einigen Situationen kann es
sein, dass der automatische Bremseingriff
nur begrenzt oder gar nicht funktioniert.
● Seien Sie immer darauf vorbereitet. das
Fahrz
eug selbst abzubremsen.
● Der automatische Bremseingriff endet nach
etwa 1,5 Sek
unden. Danach müssen Sie
selbst das Fahrzeug bremsen. Einparkhilfe
B enutz
erhin

weise Je nach Fahrzeugausstattung werden Sie
dur
c
h

verschiedene Einparkhilfen beim Ein-
parken und Rangieren unterstützt.
Die Einparkhilfe hinten ist eine akustische
Einparkhilfe, die Sie vor Hindernissen hinter
dem Fahrzeug warnt ››› Seite 251.
Die Einparkhilfe plus unterstützt den Fahrer
beim Manövrieren und Einparken, indem er-
kannte Hindernisse vor und hinter dem Fahr-
zeug ››› Seite 251 visuell und akustisch an-
gezeigt werden. »
249
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

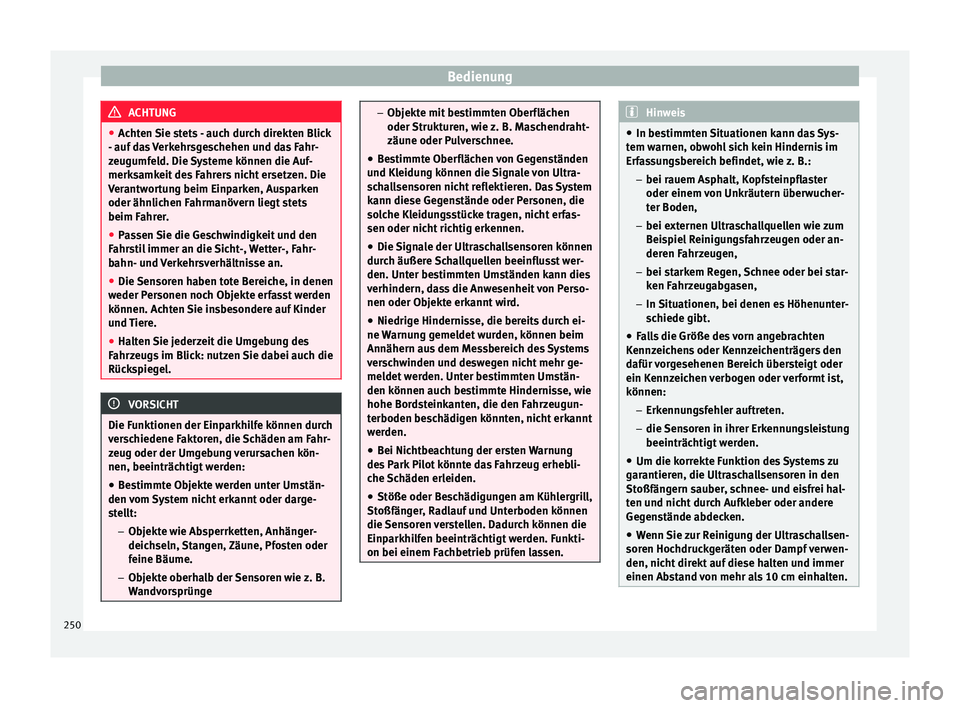

ACHTUNG
● Ac ht
en Sie stets - auch durch direkten Blick
- auf das Verkehrsgeschehen und das Fahr-
zeugumfeld. Die Systeme können die Auf-
merksamkeit des Fahrers nicht ersetzen. Die
Verantwortung beim Einparken, Ausparken
oder ähnlichen Fahrmanövern liegt stets
beim Fahrer.
● Passen Sie die Geschwindigkeit und den
Fahrs
til immer an die Sicht-, Wetter-, Fahr-
bahn- und Verkehrsverhältnisse an.
● Die Sensoren haben tote Bereiche, in denen
weder Per
sonen noch Objekte erfasst werden
können. Achten Sie insbesondere auf Kinder
und Tiere.
● Halten Sie jederzeit die Umgebung des
Fahrz
eugs im Blick: nutzen Sie dabei auch die
Rückspiegel. VORSICHT
Die Funktionen der Einparkhilfe können durch
ver s

chiedene Faktoren, die Schäden am Fahr-
zeug oder der Umgebung verursachen kön-
nen, beeinträchtigt werden:
● Bestimmte Objekte werden unter Umstän-
den vom
System nicht erkannt oder darge-
stellt:
–Objekte wie Absperrketten, Anhänger-
deichseln, Stangen, Zäune, Pfosten oder
feine Bäume.
– Objekte oberhalb der Sensoren wie z. B.
Wandvorsprünge –
Ob j

ekte mit bestimmten Oberflächen
oder Strukturen, wie z. B. Maschendraht-
zäune oder Pulverschnee.
● Bestimmte Oberflächen von Gegenständen
und Kleidu
ng können die Signale von Ultra-
schallsensoren nicht reflektieren. Das System
kann diese Gegenstände oder Personen, die
solche Kleidungsstücke tragen, nicht erfas-
sen oder nicht richtig erkennen.
● Die Signale der Ultraschallsensoren können
durch äußer
e Schallquellen beeinflusst wer-
den. Unter bestimmten Umständen kann dies
verhindern, dass die Anwesenheit von Perso-
nen oder Objekte erkannt wird.
● Niedrige Hindernisse, die bereits durch ei-
ne Warnu
ng gemeldet wurden, können beim
Annähern aus dem Messbereich des Systems
verschwinden und deswegen nicht mehr ge-
meldet werden. Unter bestimmten Umstän-
den können auch bestimmte Hindernisse, wie
hohe Bordsteinkanten, die den Fahrzeugun-
terboden beschädigen könnten, nicht erkannt
werden.
● Bei Nichtbeachtung der ersten Warnung
des P
ark Pilot könnte das Fahrzeug erhebli-
che Schäden erleiden.
● Stöße oder Beschädigungen am Kühlergrill,
Stoßfäng
er, Radlauf und Unterboden können
die Sensoren verstellen. Dadurch können die
Einparkhilfen beeinträchtigt werden. Funkti-
on bei einem Fachbetrieb prüfen lassen. Hinweis
● In bes timmt

en Situationen kann das Sys-
tem warnen, obwohl sich kein Hindernis im
Erfassungsbereich befindet, wie z. B.:
– bei rauem Asphalt, Kopfsteinpflaster
oder einem von Unkräutern überwucher-
ter Boden,
– bei externen Ultraschallquellen wie zum
Beispiel Reinigungsfahrzeugen oder an-
deren Fahrzeugen,
– bei starkem Regen, Schnee oder bei star-
ken Fahrzeugabgasen,
– In Situationen, bei denen es Höhenunter-
schiede gibt.
● Falls die Größe des vorn angebrachten
Kennz
eichens oder Kennzeichenträgers den
dafür vorgesehenen Bereich übersteigt oder
ein Kennzeichen verbogen oder verformt ist,
können:
– Erkennungsfehler auftreten.
– die Sensoren in ihrer Erkennungsleistung
beeinträchtigt werden.
● Um die korrekte Funktion des Systems zu
garantier
en, die Ultraschallsensoren in den
Stoßfängern sauber, schnee- und eisfrei hal-
ten und nicht durch Aufkleber oder andere
Gegenstände abdecken.
● Wenn Sie zur Reinigung der Ultraschallsen-
soren Hochdruc
kgeräten oder Dampf verwen-
den, nicht direkt auf diese halten und immer
einen Abstand von mehr als 10 cm einhalten. 250

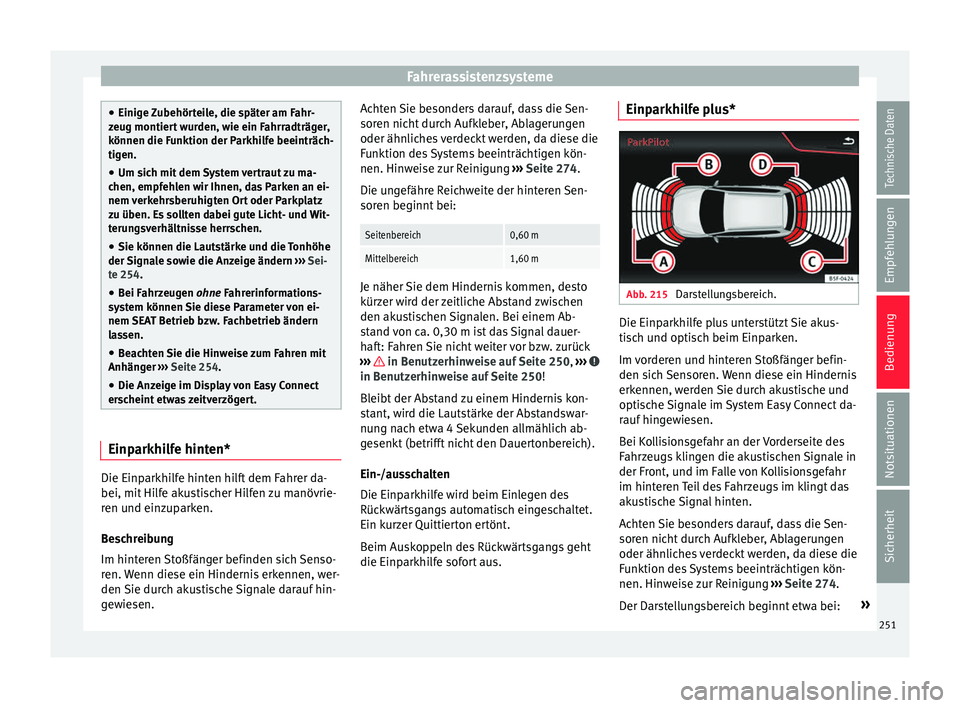

Fahrerassistenzsysteme
●
Einige Z
ubehörteile, die später am Fahr-
zeug montiert wurden, wie ein Fahrradträger,
können die Funktion der Parkhilfe beeinträch-
tigen.
● Um sich mit dem System vertraut zu ma-
chen, empfeh
len wir Ihnen, das Parken an ei-
nem verkehrsberuhigten Ort oder Parkplatz
zu üben. Es sollten dabei gute Licht- und Wit-
terungsverhältnisse herrschen.
● Sie können die Lautstärke und die Tonhöhe
der Signa
le sowie die Anzeige ändern ››› Sei-
te 254.
● Bei Fahrzeugen ohne F
ahrerinformations-
system können Sie diese Parameter von ei-
nem SEAT Betrieb bzw. Fachbetrieb ändern
lassen.
● Beachten Sie die Hinweise zum Fahren mit
Anhänger ›

›› Seite 254.
● Die Anzeige im Display von Easy Connect
ersc
heint etwas zeitverzögert. Einparkhilfe hinten*
Die Einparkhilfe hinten hilft dem Fahrer da-
bei, mit
Hi
lf

e akustischer Hilfen zu manövrie-
ren und einzuparken.
Beschreibung
Im hinteren Stoßfänger befinden sich Senso-
ren. Wenn diese ein Hindernis erkennen, wer-
den Sie durch akustische Signale darauf hin-
gewiesen. Achten Sie besonders darauf, dass die Sen-
soren nicht

durch Aufkleber, Ablagerungen
oder ähnliches verdeckt werden, da diese die
Funktion des Systems beeinträchtigen kön-
nen. Hinweise zur Reinigung ››› Seite 274.
Die ungefähre Reichweite der hinteren Sen-
soren beginnt bei:
Seitenbereich0,60 m
Mittelbereich1,60 m Je näher Sie dem Hindernis kommen, desto
kür
z
er w

ird der zeitliche Abstand zwischen
den akustischen Signalen. Bei einem Ab-
stand von ca. 0,30 m ist das Signal dauer-
haft: Fahren Sie nicht weiter vor bzw. zurück
››› in Benutzerhinweise auf Seite 250,
››
›
in Benutzerhinweise auf Seite 250!
Bl
eibt
der Ab
stand zu einem Hindernis kon-
stant, wird die Lautstärke der Abstandswar-
nung nach etwa 4 Sekunden allmählich ab-
gesenkt (betrifft nicht den Dauertonbereich).
Ein-/ausschalten
Die Einparkhilfe wird beim Einlegen des
Rückwärtsgangs automatisch eingeschaltet.
Ein kurzer Quittierton ertönt.
Beim Auskoppeln des Rückwärtsgangs geht
die Einparkhilfe sofort aus. Einparkhilfe plus*
Abb. 215
Darstellungsbereich. Die Einparkhilfe plus unterstützt Sie akus-
ti
s
c

h und optisch beim Einparken.
Im vorderen und hinteren Stoßfänger befin-
den sich Sensoren. Wenn diese ein Hindernis
erkennen, werden Sie durch akustische und
optische Signale im System Easy Connect da-
rauf hingewiesen.
Bei Kollisionsgefahr an der Vorderseite des
Fahrzeugs klingen die akustischen Signale in
der Front, und im Falle von Kollisionsgefahr
im hinteren Teil des Fahrzeugs im klingt das
akustische Signal hinten.
Achten Sie besonders darauf, dass die Sen-
soren nicht durch Aufkleber, Ablagerungen
oder ähnliches verdeckt werden, da diese die
Funktion des Systems beeinträchtigen kön-
nen. Hinweise zur Reinigung ››› Seite 274.
Der Darstellungsbereich beginnt etwa bei: »
251
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

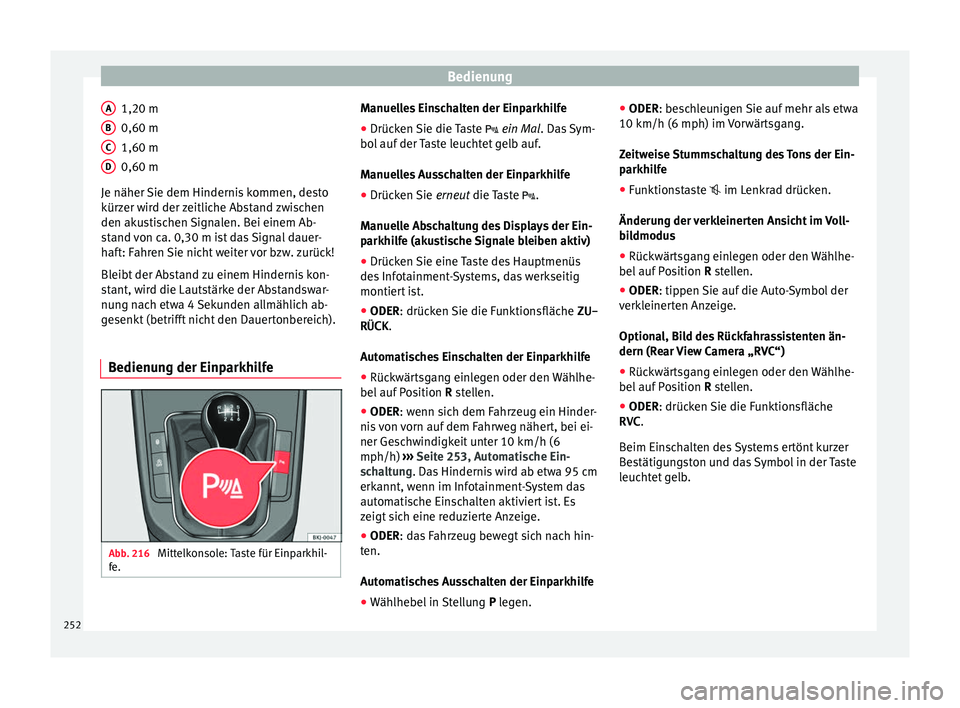

1,20 m
0,60 m
1,60 m
0,60 m
Je näher Sie dem Hinderni
s
kommen, desto
kürzer wird der zeitliche Abstand zwischen
den akustischen Signalen. Bei einem Ab-
stand von ca. 0,30 m ist das Signal dauer-
haft: Fahren Sie nicht weiter vor bzw. zurück!
Bleibt der Abstand zu einem Hindernis kon-
stant, wird die Lautstärke der Abstandswar-
nung nach etwa 4 Sekunden allmählich ab-
gesenkt (betrifft nicht den Dauertonbereich).
Bedienung der Einparkhilfe Abb. 216
Mittelkonsole: Taste für Einparkhil-
f e. A
B
C
D Manuelles Einschalten der Einparkhilfe
●
Drücken Sie die Taste  ein M
a
l. Das Sym-
bol auf der Taste leuchtet gelb auf.
Manuelles Ausschalten der Einparkhilfe
● Drücken Sie erneut
die Taste .
Manuelle Abschaltung des Displays der Ein-
parkhilfe (akustische Signale bleiben aktiv)
● Drücken Sie eine Taste des Hauptmenüs
des Inf
otainment-Systems, das werkseitig
montiert ist.
● ODER: drücken Sie die Funktionsfläche ZU-
RÜCK .
Autom

atisches Einschalten der Einparkhilfe
● Rückwärtsgang einlegen oder den Wählhe-
bel auf P
osition R stellen.
● ODER: wenn sich dem Fahrzeug ein Hinder-
nis
von vorn auf dem Fahrweg nähert, bei ei-
ner Geschwindigkeit unter 10 km/h (6
mph/h) ››› Seite 253, Automatische Ein-
schaltung. Das Hindernis wird ab etwa 95 cm
erkannt, wenn im Infotainment-System das
automatische Einschalten aktiviert ist. Es
zeigt sich eine reduzierte Anzeige.
● ODER: das Fahrzeug bewegt sich nach hin-
ten.
Aut

omatisches Ausschalten der Einparkhilfe
● Wählhebel in Stellung P leg
en.●
ODER: besc
hleunigen Sie auf mehr als etwa
10 km/h (6 mph) im Vorwärtsgang.
Zeitweise Stummschaltung des Tons der Ein-
parkhilfe
● Funktionstaste  im Lenkr
ad drücken.
Änderung der verkleinerten Ansicht im Voll-
bildmodus
● Rückwärtsgang einlegen oder den Wählhe-
bel auf P
osition R stellen.
● ODER: tippen Sie auf die Auto-Symbol der
verk
leinerten Anzeige.
Optional, Bild des Rückfahrassistenten än-
dern (Rear View Camera „RVC“)
● Rückwärtsgang einlegen oder den Wählhe-
bel auf P
osition R stellen.
● ODER: drücken Sie die Funktionsfläche
RVC .
Beim Ein

schalten des Systems ertönt kurzer
Bestätigungston und das Symbol in der Taste
leuchtet gelb.
252

Fahrerassistenzsysteme
Automatische Einschaltung Abb. 217
Miniaturdarstellung der automati-
s c
hen Ein
schaltung Beim automatischen Einschalten der Einpark-
hi
lf
e Plu

s wird ein Miniaturbild des Fahrzeugs
und die Segmente auf der linken Seite des
Displays angezeigt ››› Abb. 217.
Die automatische Einschaltung erfolgt bei
langsamer Annäherung an ein Hindernis vor
dem Fahrzeug. Sie funktioniert immer nur
dann, wenn die Geschwindigkeit erstmalig
unter etwa 10 km/h (6 mph) fällt.
Wenn Sie die Einparkhilfe über die Taste 
ausschalten, müssen Sie zur automatischen
Wiedereinschaltung eine der folgenden Akti-
onen durchführen:
● Zündung aus- und wieder einschalten.
● ODER: Fahrzeug auf über 10 km/h (6 mph)
be s

chleunigen und anschließend die Ge- schwindigkeit wieder unter diesen Wert sin-
ken l
a

ssen.
● ODER: Den Wählhebel auf P s
tellen und
wieder aus dieser Stellung herausnehmen.
● ODER: Die automati
sche Einschaltung im
Menü des Systems Easy Connect aktivieren
und deaktivieren.
Die automatische Einschaltung mit Anzeige
des Miniatursymbols der Einparkhilfe kann
wie folgt im Menü des Systems Easy Connect
aktiviert und deaktiviert werden ›››
 Sei-
te 34:
● Zündung einschalten.
● Wählen Sie: Taste  > Einstellungen
>
Einparken und Rangieren .
● Wählen Sie die Option automatische
Einschaltung . Die Fu
nktion i

st aktiviert,
wenn das Kontrollkästchen zur Prüfung der
Funktionstaste mit einem Häkchen versehen
ist .
Wenn das System automatisch aktiviert wird,
wird nur ein Signalton ausgegeben, wenn
sich Hindernisse im vorderen Bereich und in
einem Abstand von weniger als 50 cm befin-
den. VORSICHT
Die automatische Aktivierung der Einparkhil-
fe f u

nktioniert nur, wenn Sie sehr langsam
fahren. Wenn die Fahrweise nicht den Um- ständen angepasst wird, kann es zu Unfällen
kommen u
nd s

chwere Verletzungen verursa-
chen. Segmente der optischen Anzeige
Abb. 218
Anzeige der Parkhilfe auf dem Bild-
s c
hirm de

s Easy Connect Systems. Mit Hilfe der Segmente um das Fahrzeug kön-
nen
Sie die Entf
ernu

ng zu einem Hindernis
abschätzen.
Die optische Anzeige der Segmente funktio-
niert wie folgt:
werden angezeigt, wenn
sich ein Hindernis außerhalb des Fahr-
weges oder entgegengesetzt der Fahrt-
richtung und in einer Entfernung von
mehr als 30 cm zum Fahrzeug befindet.
werden angezeigt, wenn
sich Hindernisse auf dem Fahrweg des »
Weiße Segmente:
Gelbe Segmente:
253
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

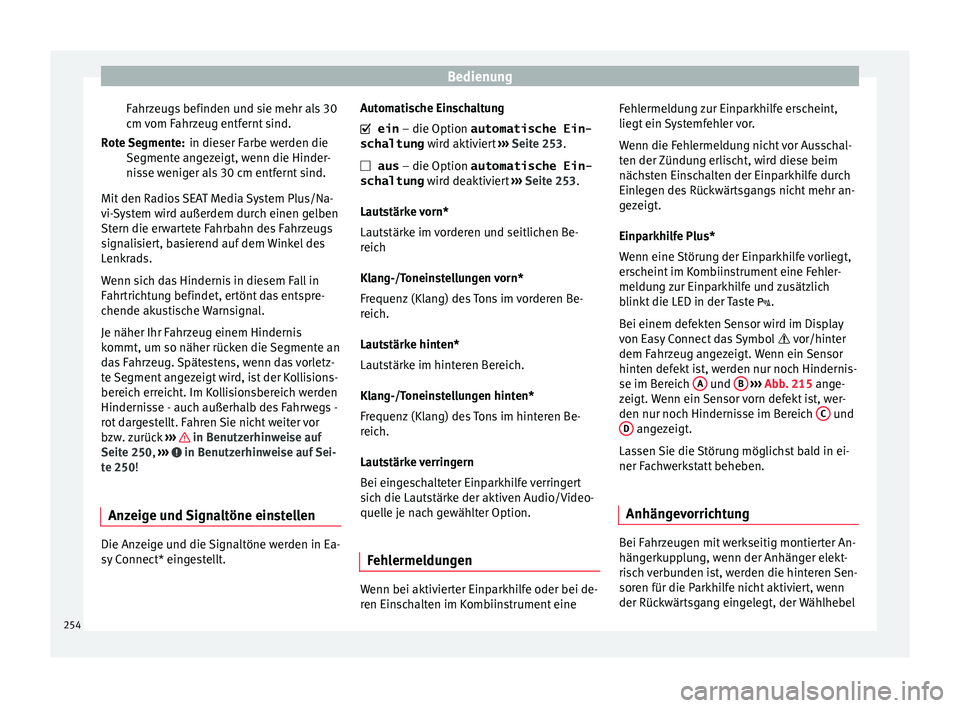

Fahrzeugs befinden und sie mehr als 30
c m
v
om Fahrzeug entfernt sind.
in dieser Farbe werden die
Segmente angezeigt, wenn die Hinder-
nisse weniger als 30 cm entfernt sind.
Mit den Radios SEAT Media System Plus/Na-
vi-System wird außerdem durch einen gelben
Stern die erwartete Fahrbahn des Fahrzeugs
signalisiert, basierend auf dem Winkel des
Lenkrads.
Wenn sich das Hindernis in diesem Fall in
Fahrtrichtung befindet, ertönt das entspre-
chende akustische Warnsignal.
Je näher Ihr Fahrzeug einem Hindernis
kommt, um so näher rücken die Segmente an
das Fahrzeug. Spätestens, wenn das vorletz-
te Segment angezeigt wird, ist der Kollisions-
bereich erreicht. Im Kollisionsbereich werden
Hindernisse - auch außerhalb des Fahrwegs -
rot dargestellt. Fahren Sie nicht weiter vor
bzw. zurück ››› in Benutzerhinweise auf
Seit e 250
, ›

›› in Benutzerhinweise auf Sei-
t e 250
!
An
zeige und Signaltöne einstellen Die Anzeige und die Signaltöne werden in Ea-
sy
C
onnect

* eingestellt.
Rote Segmente:
Automatische Einschaltung
 ein – die Option automatische Ein-
schaltung w

ird aktiviert ››› Seite 253.
 aus – die Option automatische Ein-
schaltung wird deaktiviert ››› Seite 253.
Lautstärke vorn*
Lautstärke im vorderen und seitlichen Be-
reich
Klang-/Toneinstellungen vorn*
Frequenz (Klang) des Tons im vorderen Be-
reich.
Lautstärke hinten*
Lautstärke im hinteren Bereich.
Klang-/Toneinstellungen hinten*
Frequenz (Klang) des Tons im hinteren Be-
reich.
Lautstärke verringern
Bei eingeschalteter Einparkhilfe verringert
sich die Lautstärke der aktiven Audio/Video-
quelle je nach gewählter Option.
Fehlermeldungen Wenn bei aktivierter Einparkhilfe oder bei de-
r
en Ein
s

chalten im Kombiinstrument eine Fehlermeldung zur Einparkhilfe erscheint,
liegt

ein Systemfehler vor.
Wenn die Fehlermeldung nicht vor Ausschal-
ten der Zündung erlischt, wird diese beim
nächsten Einschalten der Einparkhilfe durch
Einlegen des Rückwärtsgangs nicht mehr an-
gezeigt.
Einparkhilfe Plus*
Wenn eine Störung der Einparkhilfe vorliegt,
erscheint im Kombiinstrument eine Fehler-
meldung zur Einparkhilfe und zusätzlich
blinkt die LED in der Taste .
Bei einem defekten Sensor wird im Display
von Easy Connect das Symbol  vor/hinter
dem Fahrzeug angezeigt. Wenn ein Sensor
hinten defekt ist, werden nur noch Hindernis-
se im Bereich A und
B
› ›
› Abb
. 215 ange-
zeigt. Wenn ein Sensor vorn defekt ist, wer-
den nur noch Hindernisse im Bereich C und
D angezeigt.
La s
sen

Sie die Störung möglichst bald in ei-
ner Fachwerkstatt beheben.
Anhängevorrichtung Bei Fahrzeugen mit werkseitig montierter An-
hän
g
erk

upplung, wenn der Anhänger elekt-
risch verbunden ist, werden die hinteren Sen-
soren für die Parkhilfe nicht aktiviert, wenn
der Rückwärtsgang eingelegt, der Wählhebel
254

Fahrerassistenzsysteme
in Stellung R ge
br acht oder die Taste  ge-
drückt wird.

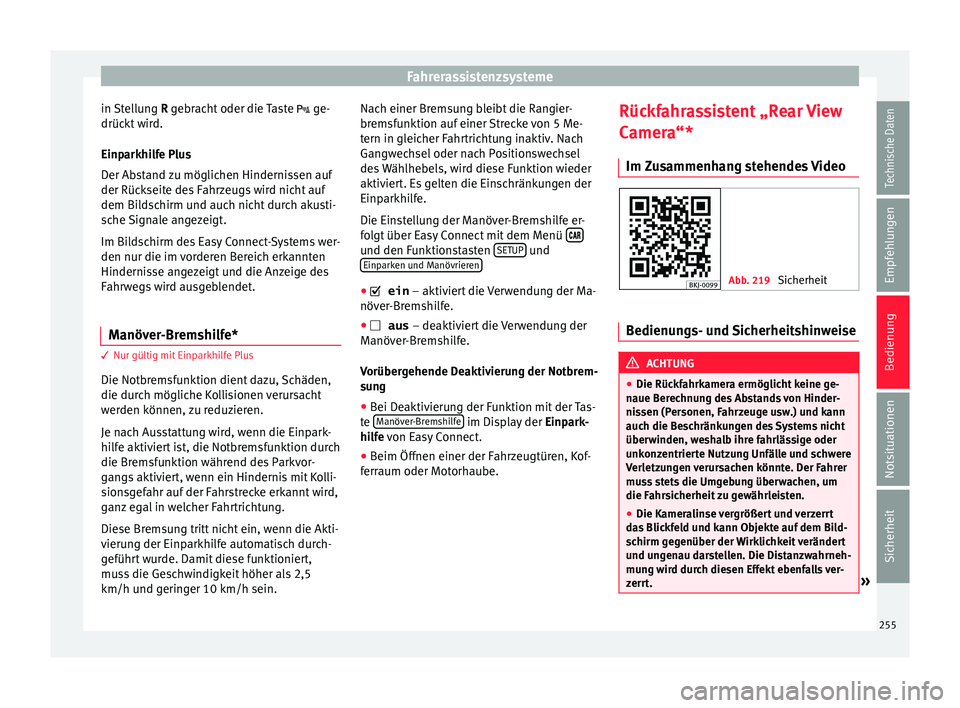

Einparkhilfe Plus
Der Abstand zu möglichen Hindernissen auf
der Rückseite des Fahrzeugs wird nicht auf
dem Bildschirm und auch nicht durch akusti-
sche Signale angezeigt.
Im Bildschirm des Easy Connect-Systems wer-
den nur die im vorderen Bereich erkannten
Hindernisse angezeigt und die Anzeige des
Fahrwegs wird ausgeblendet.
Manöver-Bremshilfe* 3 Nur gültig mit Einp
ark
hilfe Plus
Die Notbremsfunktion dient dazu, Schäden,
die durch mögliche Kollisionen verursacht
werden können, zu reduzieren.
Je nach Ausstattung wird, wenn die Einpark-
hilfe aktiviert ist, die Notbremsfunktion durch
die Bremsfunktion während des Parkvor-
gangs aktiviert, wenn ein Hindernis mit Kolli-
sionsgefahr auf der Fahrstrecke erkannt wird,
ganz egal in welcher Fahrtrichtung.
Diese Bremsung tritt nicht ein, wenn die Akti-
vierung der Einparkhilfe automatisch durch-
geführt wurde. Damit diese funktioniert,
muss die Geschwindigkeit höher als 2,5
km/h und geringer 10 km/h sein. Nach einer Bremsung bleibt die Rangier-
bremsf
u

nktion auf einer Strecke von 5 Me-
tern in gleicher Fahrtrichtung inaktiv. Nach
Gangwechsel oder nach Positionswechsel
des Wählhebels, wird diese Funktion wieder
aktiviert. Es gelten die Einschränkungen der
Einparkhilfe.
Die Einstellung der Manöver-Bremshilfe er-
folgt über Easy Connect mit dem Menü  und den Funktionstasten
S
ETUP und
Einp ark
en u

nd Manövrieren ●
 ein – aktivier
t die Verwendung der Ma-
növer-Bremshilfe.
●  aus – deaktivier
t die Verwendung der
Manöver-Bremshilfe.
Vorübergehende Deaktivierung der Notbrem-
sung
● Bei Deaktivierung der Funktion mit der Tas-
te M
anöv

er-Bremshilfe im Display der
Einpark
-
hi
lfe von Easy Connect.
● Beim Öffnen einer der Fahrzeugtüren, Kof-
ferraum oder Mot
orhaube. Rückfahrassistent „Rear View
Camera“*
Im

Zusammenhang stehendes Video Abb. 219
Sicherheit Bedienungs- und Sicherheitshinweise
ACHTUNG
● Die Rückf ahrk

amera ermöglicht keine ge-
naue Berechnung des Abstands von Hinder-
nissen (Personen, Fahrzeuge usw.) und kann
auch die Beschränkungen des Systems nicht
überwinden, weshalb ihre fahrlässige oder
unkonzentrierte Nutzung Unfälle und schwere
Verletzungen verursachen könnte. Der Fahrer
muss stets die Umgebung überwachen, um
die Fahrsicherheit zu gewährleisten.
● Die Kameralinse vergrößert und verzerrt
das
Blickfeld und kann Objekte auf dem Bild-
schirm gegenüber der Wirklichkeit verändert
und ungenau darstellen. Die Distanzwahrneh-
mung wird durch diesen Effekt ebenfalls ver-
zerrt. » 255
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
●

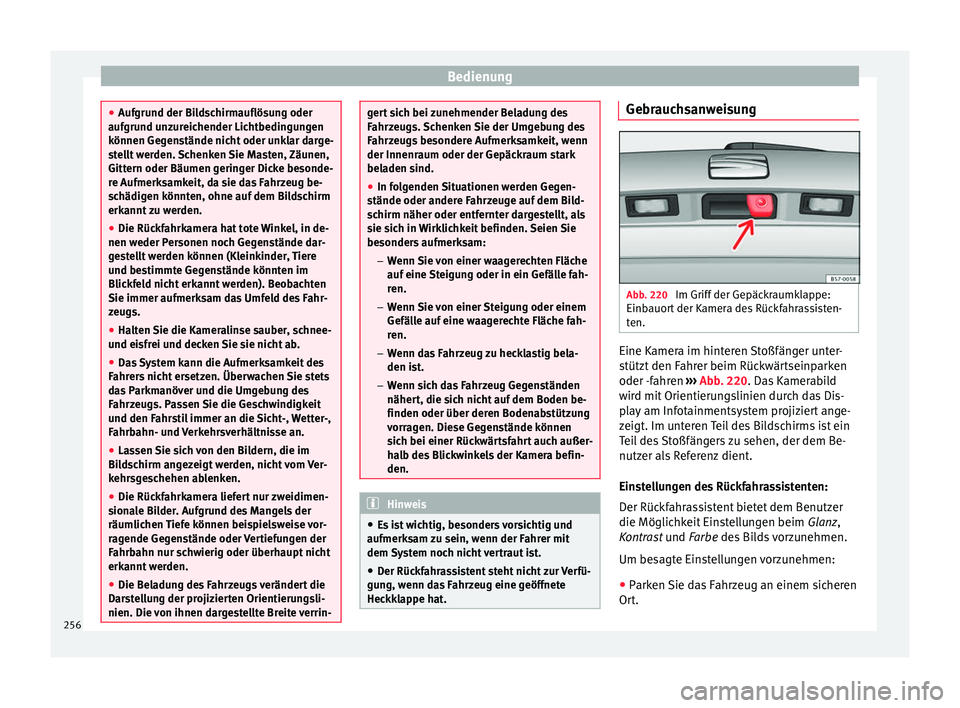

Aufgru nd der Bi
ldschirmauflösung oder
aufgrund unzureichender Lichtbedingungen
können Gegenstände nicht oder unklar darge-
stellt werden. Schenken Sie Masten, Zäunen,
Gittern oder Bäumen geringer Dicke besonde-
re Aufmerksamkeit, da sie das Fahrzeug be-
schädigen könnten, ohne auf dem Bildschirm
erkannt zu werden.
● Die Rückfahrkamera hat tote Winkel, in de-
nen weder Per
sonen noch Gegenstände dar-
gestellt werden können (Kleinkinder, Tiere
und bestimmte Gegenstände könnten im
Blickfeld nicht erkannt werden). Beobachten
Sie immer aufmerksam das Umfeld des Fahr-
zeugs.
● Halten Sie die Kameralinse sauber, schnee-
und eisfr
ei und decken Sie sie nicht ab.
● Das System kann die Aufmerksamkeit des
Fahrer
s nicht ersetzen. Überwachen Sie stets
das Parkmanöver und die Umgebung des
Fahrzeugs. Passen Sie die Geschwindigkeit
und den Fahrstil immer an die Sicht-, Wetter-,
Fahrbahn- und Verkehrsverhältnisse an.
● Lassen Sie sich von den Bildern, die im
schirm angezeigt werden, nicht vom Ver-
kehrsgeschehen ablenken.
● Die Rückfahrkamera liefert nur zweidimen-
siona
le Bilder. Aufgrund des Mangels der
räumlichen Tiefe können beispielsweise vor-
ragende Gegenstände oder Vertiefungen der
Fahrbahn nur schwierig oder überhaupt nicht
erkannt werden.
● Die Beladung des Fahrzeugs verändert die
Darst
ellung der projizierten Orientierungsli-
nien. Die von ihnen dargestellte Breite verrin- gert sich bei zunehmender Beladung des
Fahr
z

eugs. Schenken Sie der Umgebung des
Fahrzeugs besondere Aufmerksamkeit, wenn
der Innenraum oder der Gepäckraum stark
beladen sind.
● In folgenden Situationen werden Gegen-
stände oder andere F
ahrzeuge auf dem Bild-
schirm näher oder entfernter dargestellt, als
sie sich in Wirklichkeit befinden. Seien Sie
besonders aufmerksam:
–Wenn Sie von einer waagerechten Fläche
auf eine Steigung oder in ein Gefälle fah-
ren.
– Wenn Sie von einer Steigung oder einem
Gefälle auf eine waagerechte Fläche fah-
ren.
– Wenn das Fahrzeug zu hecklastig bela-
den ist.
– Wenn sich das Fahrzeug Gegenständen
nähert, die sich nicht auf dem Boden be-
finden oder über deren Bodenabstützung
vorragen. Diese Gegenstände können
sich bei einer Rückwärtsfahrt auch außer-
halb des Blickwinkels der Kamera befin-
den. Hinweis
● Es i

st wichtig, besonders vorsichtig und
aufmerksam zu sein, wenn der Fahrer mit
dem System noch nicht vertraut ist.
● Der Rückfahrassistent steht nicht zur Verfü-
gung, w
enn das Fahrzeug eine geöffnete
Heckklappe hat. Gebrauchsanweisung
Abb. 220
Im Griff der Gepäckraumklappe:
Einb auor
t

der Kamera des Rückfahrassisten-
ten. Eine Kamera im hinteren Stoßfänger unter-
s
tütz
t

den Fahrer beim Rückwärtseinparken
oder -fahren ››› Abb. 220. Das Kamerabild
wird mit Orientierungslinien durch das Dis-
play am Infotainmentsystem projiziert ange-
zeigt. Im unteren Teil des Bildschirms ist ein
Teil des Stoßfängers zu sehen, der dem Be-
nutzer als Referenz dient.
Einstellungen des Rückfahrassistenten:
Der Rückfahrassistent bietet dem Benutzer
die Möglichkeit Einstellungen beim Glanz,
Kontrast und Farbe des Bilds vorzunehmen.
Um besagte Einstellungen vorzunehmen:
● Parken Sie das Fahrzeug an einem sicheren
Ort
.
256

Fahrerassistenzsysteme

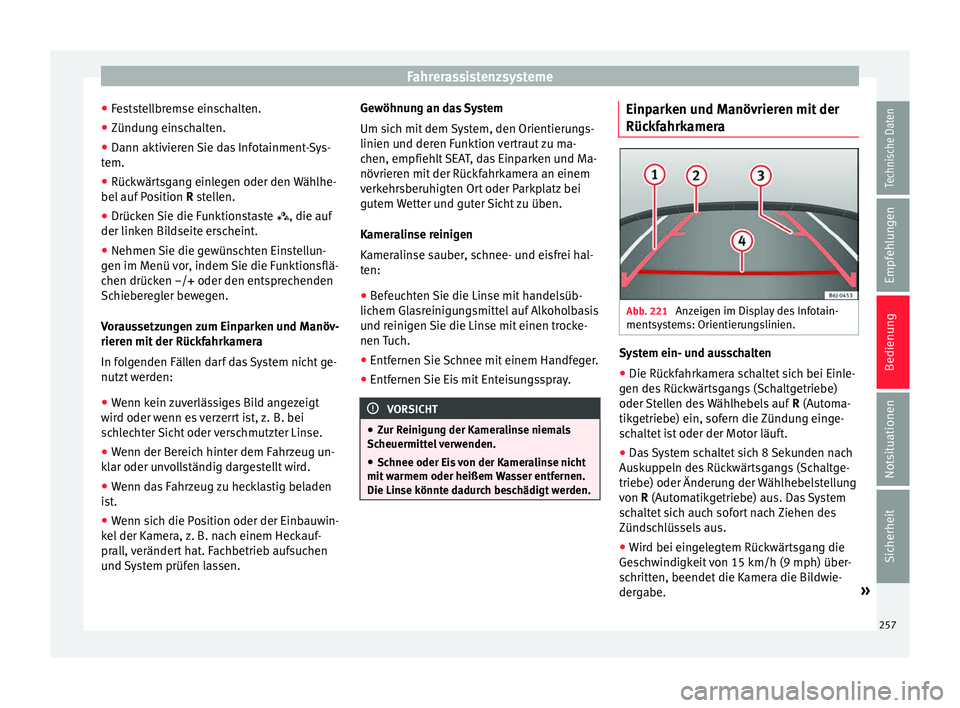

● Fe
s
tstellbremse einschalten.
● Zündung einschalten.
● Dann aktivieren Sie das Infotainment-Sys-
tem.
● Rück

wärtsgang einlegen oder den Wählhe-
bel auf P
osition R stellen.
● Drücken Sie die Funktionstaste , die auf
der linken Bil
dseite erscheint.
● Nehmen Sie die gewünschten Einstellun-
gen im Menü
vor, indem Sie die Funktionsflä-
chen drücken –/+ oder den entsprechenden
Schieberegler bewegen.
Voraussetzungen zum Einparken und Manöv-
rieren mit der Rückfahrkamera
In folgenden Fällen darf das System nicht ge-
nutzt werden:
● Wenn kein zuverlässiges Bild angezeigt
wird oder w
enn es verzerrt ist, z. B. bei
schlechter Sicht oder verschmutzter Linse.
● Wenn der Bereich hinter dem Fahrzeug un-
klar oder u
nvollständig dargestellt wird.
● Wenn das Fahrzeug zu hecklastig beladen
ist
.
● Wenn sich die Position oder der Einbauwin-
kel der K
amera, z. B. nach einem Heckauf-
prall, verändert hat. Fachbetrieb aufsuchen
und System prüfen lassen. Gewöhnung an das System
Um sich mit

dem System, den Orientierungs-
linien und deren Funktion vertraut zu ma-
chen, empfiehlt SEAT, das Einparken und Ma-
növrieren mit der Rückfahrkamera an einem
verkehrsberuhigten Ort oder Parkplatz bei
gutem Wetter und guter Sicht zu üben.
Kameralinse reinigen
Kameralinse sauber, schnee- und eisfrei hal-
ten:
● Befeuchten Sie die Linse mit handelsüb-
lichem Gla
sreinigungsmittel auf Alkoholbasis
und reinigen Sie die Linse mit einen trocke-
nen Tuch.
● Entfernen Sie Schnee mit einem Handfeger.
● Entfernen Sie Eis mit Enteisungsspray. VORSICHT
● Zur R einigu

ng der Kameralinse niemals
Scheuermittel verwenden.
● Schnee oder Eis von der Kameralinse nicht
mit warmem oder heißem
Wasser entfernen.
Die Linse könnte dadurch beschädigt werden. Einparken und Manövrieren mit der
Rüc
kf
ahrk

amera Abb. 221
Anzeigen im Display des Infotain-
mentsy s
t

ems: Orientierungslinien. System ein- und ausschalten
● Die Rückfahrkamera schaltet sich bei Einle-
g en de
s

Rückwärtsgangs (Schaltgetriebe)
oder Stellen des Wählhebels auf R (Automa-
tikgetriebe) ein, sofern die Zündung einge-
schaltet ist oder der Motor läuft.
● Das System schaltet sich 8 Sekunden nach
Auskup
peln des Rückwärtsgangs (Schaltge-
triebe) oder Änderung der Wählhebelstellung
von R (Automatikgetriebe) aus. Das System
schaltet sich auch sofort nach Ziehen des
Zündschlüssels aus.
● Wird bei eingelegtem Rückwärtsgang die
Gesc
hwindigkeit von 15 km/h (9 mph) über-
schritten, beendet die Kamera die Bildwie-
dergabe. »
257
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

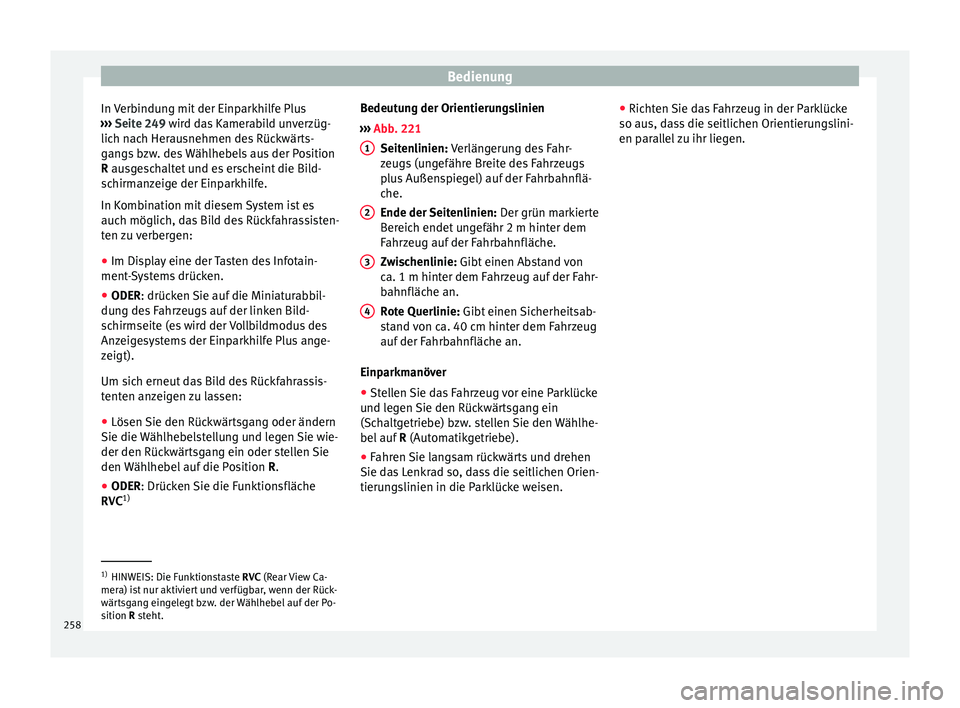

In Verbindung mit der Einparkhilfe Plus
› ›
›
Seite 249 wird das Kamerabild unverzüg-
lich nach Herausnehmen des Rückwärts-
gangs bzw. des Wählhebels aus der Position
R ausgeschaltet und es erscheint die Bild-
schirmanzeige der Einparkhilfe.
In Kombination mit diesem System ist es
auch möglich, das Bild des Rückfahrassisten-
ten zu verbergen:
● Im Display eine der Tasten des Infotain-
ment-S
ystems drücken.
● ODER: drücken Sie auf die Miniaturabbil-
dun
g des Fahrzeugs auf der linken Bild-
schirmseite (es wird der Vollbildmodus des
Anzeigesystems der Einparkhilfe Plus ange-
zeigt).
Um sich erneut das Bild des Rückfahrassis-
tenten anzeigen zu lassen:
● Lösen Sie den Rückwärtsgang oder ändern
Sie die Wäh
lhebelstellung und legen Sie wie-
der den Rückwärtsgang ein oder stellen Sie
den Wählhebel auf die Position R.
● ODER: Drücken Sie die Funktionsfläche
RVC 1) Bedeut

ung der Orientierungslinien
›››
Abb. 221
Seitenlinien: Verlängerung des Fahr-
zeugs (ungefähre Breite des Fahrzeugs
plus Außenspiegel) auf der Fahrbahnflä-
che.
Ende der Seitenlinien: Der grün markierte
Bereich endet ungefähr 2 m hinter dem
Fahrzeug auf der Fahrbahnfläche.
Zwischenlinie: Gibt einen Abstand von
ca. 1 m hinter dem Fahrzeug auf der Fahr-
bahnfläche an.
Rote Querlinie: Gibt einen Sicherheitsab-
stand von ca. 40 cm hinter dem Fahrzeug
auf der Fahrbahnfläche an.
Einparkmanöver
● Stellen Sie das Fahrzeug vor eine Parklücke
und le
gen Sie den Rückwärtsgang ein
(Schaltgetriebe) bzw. stellen Sie den Wählhe-
bel auf R (Automatikgetriebe).
● Fahren Sie langsam rückwärts und drehen
Sie das
Lenkrad so, dass die seitlichen Orien-
tierungslinien in die Parklücke weisen. 1 2
3
4 ●
Ric ht
en

Sie das Fahrzeug in der Parklücke
so aus, dass die seitlichen Orientierungslini-
en parallel zu ihr liegen. 1)
HINWEIS: Die Funktionstaste RVC (Rear
View Ca-
mera) ist nur aktiviert und verfügbar, wenn der Rück-
wärtsgang eingelegt bzw. der Wählhebel auf der Po-
sition R steht.
258
