Seat Arona 2018 Instrukcja Obsługi (in Polish)

Bezpieczniki i żarówki

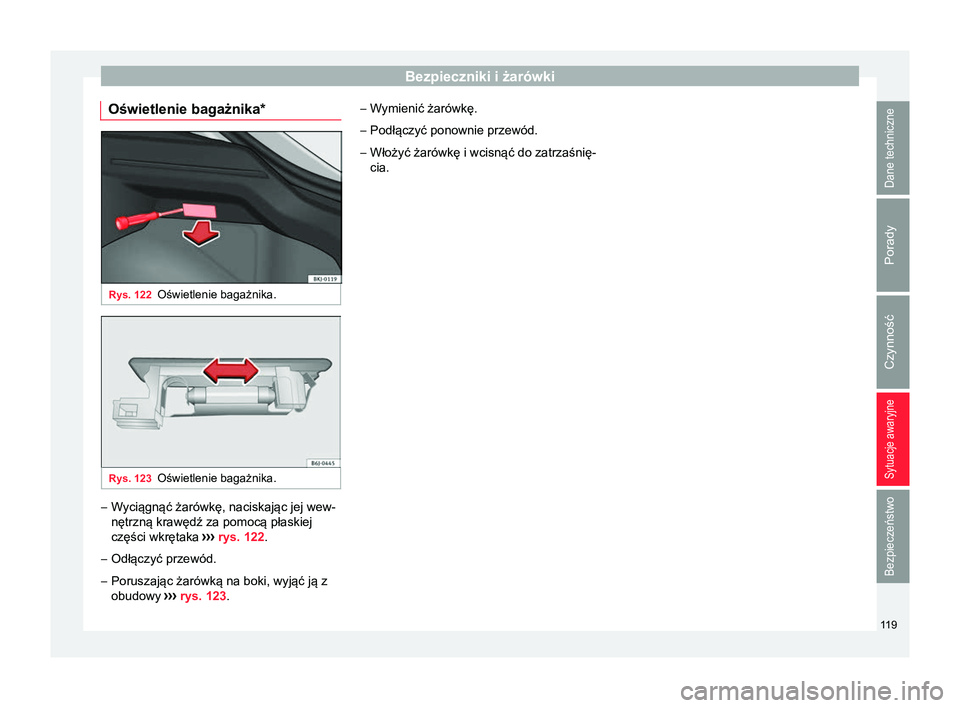

Oświetlenie bagażnika* Rys. 122
Oświetlenie bagażnika. Rys. 123
Oświetlenie bagażnika. –
Wyciągnąć żarówkę, naciskając jej wew-
nętrzną krawędź za pomocą płaskiej
części wkrętaka ›››
rys. 122 .
– Odłączyć przewód.
– Poruszając żarówką na boki, wyjąć ją z
obudowy ›››

rys. 123 . –
Wymienić żarówkę.
– Podłączyć ponownie przewód.
– Włożyć żarówkę i wcisnąć do zatrzaśnię-
cia.
119
Dane techniczne
Porady
Czynność
Sytuacje awaryjne
Bezpieczeństwo

Czynność

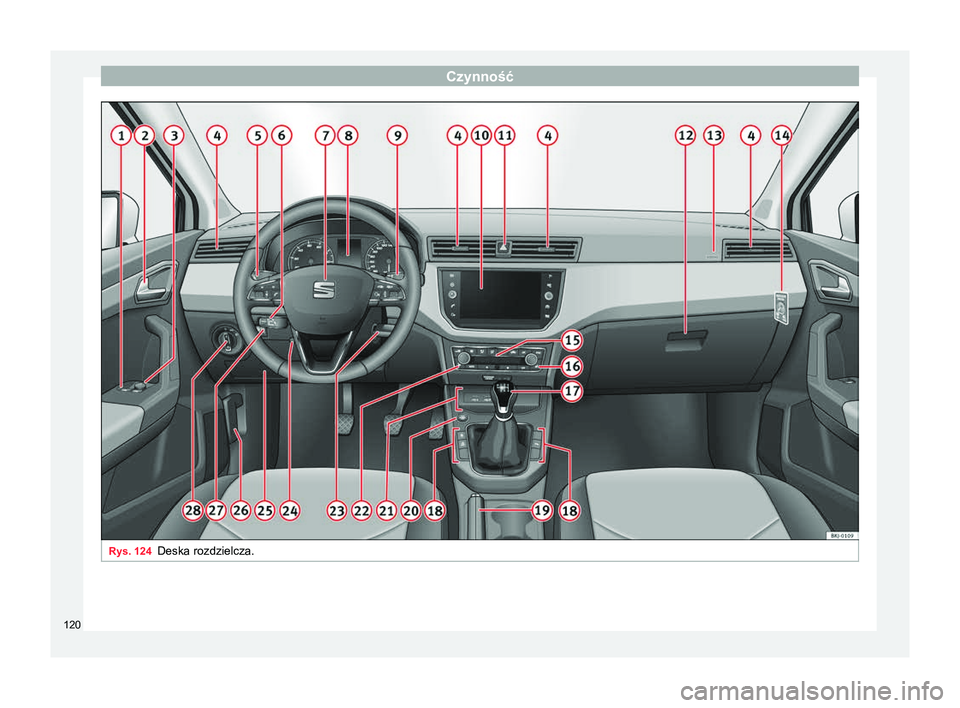

Rys. 124
Deska rozdzielcza.120

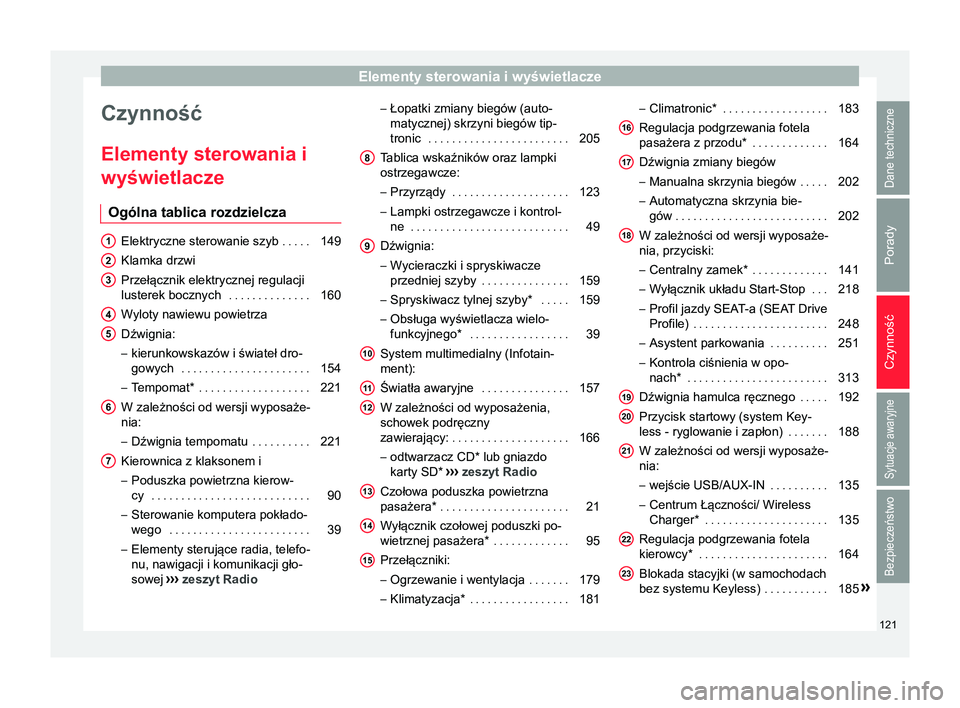

Elementy sterowania i wyświetlacze
Czynność
Elementy sterowania i
wyświetlacze Ogólna tablica rozdzielcza Elektryczne sterowanie szyb
. . . . .149
Klamka drzwi
Przełącznik elektrycznej regulacji
lusterek bocznych . . . . . . . . . . . . . .160
Wyloty nawiewu powietrza
Dźwignia:
– kierunkowskazów i świateł dro-
gowych . . . . . . . . . . . . . . . . . . . . . . 154
– Tempomat* . . . . . . . . . . . . . . . . . . . 221
W zależności od wersji wyposaże-
nia: – Dźwignia tempomatu . . . . . . . . . .221
Kierownica z klaksonem i – Poduszka powietrzna kierow-
cy . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
– Sterowanie komputera pokłado-
wego . . . . . . . . . . . . . . . . . . . . . . . . 39
– Elementy sterujące radia, telefo-
nu, nawigacji i komunikacji gło-
sowej ›››
zeszyt Radio
1 2
3
4
5
6
7 –
Łopatki zmiany biegów (auto-
matycznej) skrzyni biegów tip-
tronic . . . . . . . . . . . . . . . . . . . . . . . . 205
Tablica wskaźników oraz lampki
ostrzegawcze: – Przyrządy . . . . . . . . . . . . . . . . . . . . 123
– Lampki ostrzegawcze i kontrol-
ne . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Dźwignia: – Wycieraczki i spryskiwacze
przedniej szyby . . . . . . . . . . . . . . . 159
– Spryskiwacz tylnej szyby* . . . . .159
– Obsługa wyświetlacza wielo-
funkcyjnego* . . . . . . . . . . . . . . . . . 39
System multimedialny (Infotain-
ment):
Światła awaryjne . . . . . . . . . . . . . . . 157
W zależności od wyposażenia,
schowek podręczny
zawierający: . . . . . . . . . . . . . . . . . . . . 166
– odtwarzacz CD* lub gniazdo
karty SD* ›
›

› zeszyt Radio
Czołowa poduszka powietrzna
pasażera* . . . . . . . . . . . . . . . . . . . . . . 21
Wyłącznik czołowej poduszki po-
wietrznej pasażera* . . . . . . . . . . . . .95
Przełączniki: – Ogrzewanie i wentylacja . . . . . . .179
– Klimatyzacja* . . . . . . . . . . . . . . . . . 181
8
9
10
11
12
13
14
15 –
Climatronic* . . . . . . . . . . . . . . . . . . 183
Regulacja podgrzewania fotela
pasażera z przodu* . . . . . . . . . . . . .164
Dźwignia zmiany biegów – Manualna skrzynia biegów . . . . .202
– Automatyczna skrzynia bie-
gów . . . . . . . . . . . . . . . . . . . . . . . . . . 202
W zależności od wersji wyposaże-
nia, przyciski: – Centralny zamek* . . . . . . . . . . . . .141
– Wyłącznik układu Start-Stop . . .218
– Profil jazdy SEAT -a (SEA

T Drive
Profile) . . . . . . . . . . . . . . . . . . . . . . . 248
– Asystent parkowania . . . . . . . . . .251
– Kontrola ciśnienia w opo-
nach* . . . . . . . . . . . . . . . . . . . . . . . . 313
Dźwignia hamulca ręcznego . . . . .192
Przycisk startowy (system Key-
less - ryglowanie i zapłon) . . . . . . .188
W zależności od wersji wyposaże-
nia: – wejście USB/AUX-IN . . . . . . . . . .135
– Centrum Łączności/ Wireless
Charger* . . . . . . . . . . . . . . . . . . . . . 135
Regulacja podgrzewania fotela
kierowcy* . . . . . . . . . . . . . . . . . . . . . . 164
Blokada stacyjki (w samochodach
bez systemu Keyless) . . . . . . . . . . .185»
16 17
18
19
20
21
22
23
121
Dane techniczne
Porady
Czynność
Sytuacje awaryjne
Bezpieczeństwo

Czynność

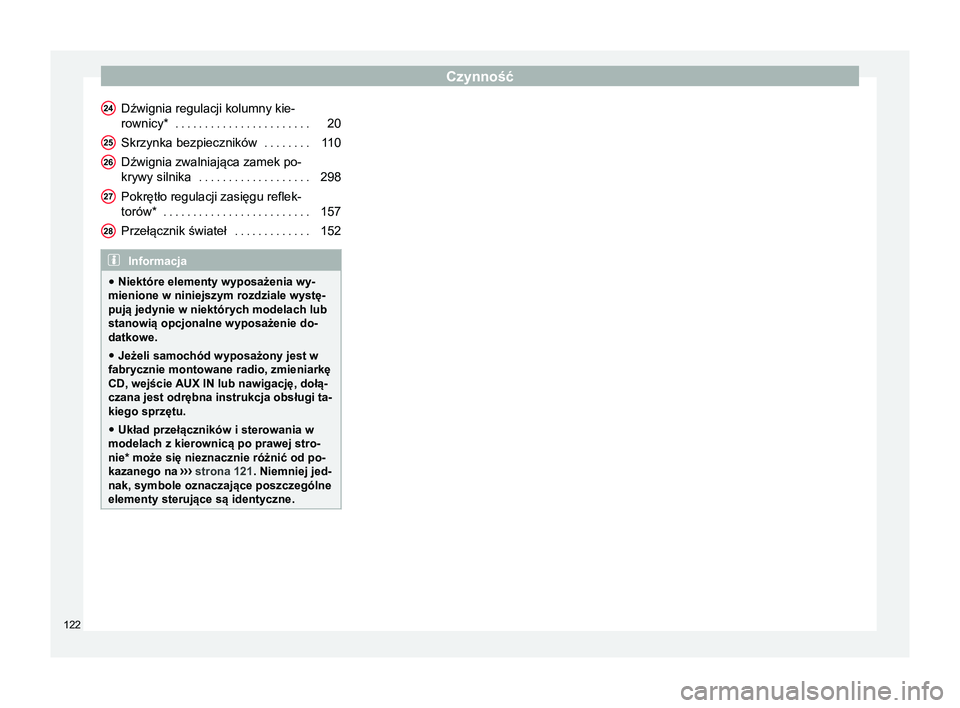

Dźwignia regulacji kolumny kie-
rownicy* . . . . . . . . . . . . . . . . . . . . . . . 20
Skrzynka bezpieczników . . . . . . . .110
Dźwignia zwalniająca zamek po-
krywy silnika . . . . . . . . . . . . . . . . . . . 298
Pokrętło regulacji zasięgu reflek-
torów* . . . . . . . . . . . . . . . . . . . . . . . . . 157
Przełącznik świateł . . . . . . . . . . . . .152Informacja
● Niektóre elementy wyposażenia wy-
mienione w niniejszym rozdziale wystę-
pują jedynie w niektórych modelach lub
stanowią opcjonalne wyposażenie do-
datkowe.
● Jeżeli samochód wyposażony jest w
fabrycznie montowane radio, zmieniarkę
CD, wejście AUX IN lub nawigację, dołą-
czana jest odrębna instrukcja obsługi ta-
kiego sprzętu.
● Układ przełączników i sterowania w
modelach z kierownicą po prawej stro-
nie* może się nieznacznie różnić od po-
kazanego na ››
› strona 121
. Niemniej jed-
nak, symbole oznaczające poszczególne
elementy sterujące są identyczne. 24
25
26
27
28
122

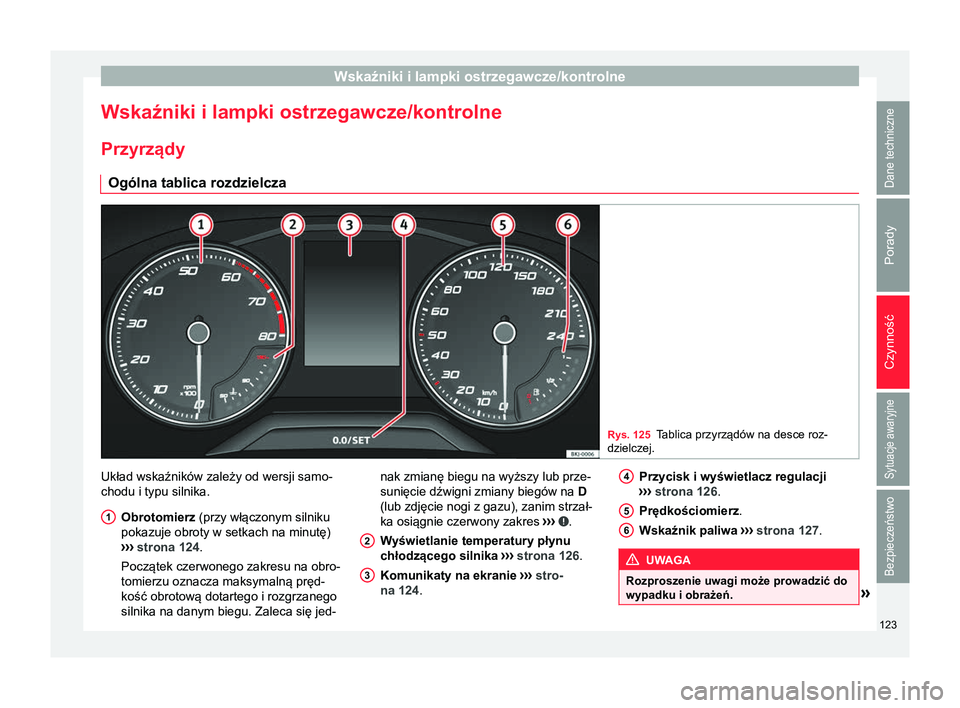

Wskaźniki i lampki ostrzegawcze/kontrolne
Wskaźniki i lampki ostrzegawcze/kontrolne Przyrządy Ogólna tablica rozdzielcza Rys. 125
Tablica przyrządów na desce roz-
dzielczej. Układ wskaźników zależy od wersji samo-
chodu i typu silnika.
Obrotomierz (przy włączonym silniku
pokazuje obroty w setkach na minutę)
› ›
› strona 124 .
Początek czerwonego zakresu na obro-
tomierzu oznacza maksymalną pręd-
kość obrotową dotartego i rozgrzanego
silnika na danym biegu. Zaleca się jed-
1 nak zmianę biegu na wyższy lub prze-
sunięcie dźwigni zmiany biegów na
D
(lub zdjęcie nogi z gazu), zanim strzał-
ka osiągnie czerwony zakres ›››
.
Wyświetlanie temperatury płynu
chłodzącego silnika › ›

› strona 126.
Komunikaty na ekranie ››› stro-
na 124.
2 3 Przycisk i wyświetlacz regulacji
›› ›

strona 126.
Prędkościomierz.
Wskaźnik paliwa ››› strona 127. UWAGA
Rozproszenie uwagi może prowadzić do
wypadku i obrażeń. » 4
5
6
123
Dane techniczne
Porady
Czynność
Sytuacje awaryjne
Bezpieczeństwo

Czynność
●

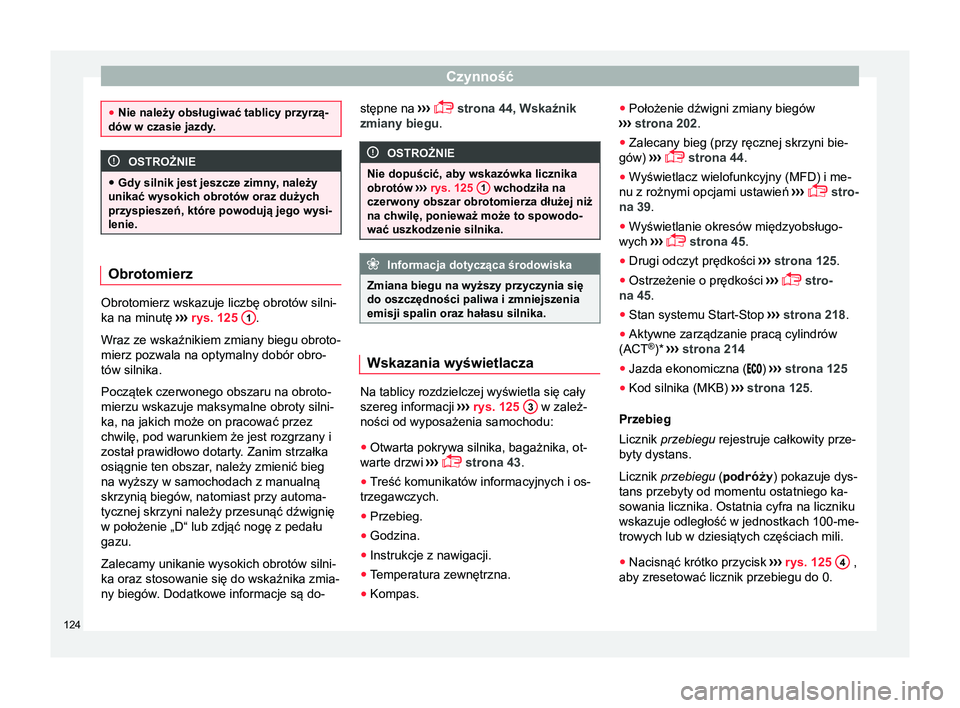

Nie należy obsługiwać tablicy przyrzą-
dów w czasie jazdy. OSTROŻNIE
● Gdy silnik jest jeszcze zimny , należy
unikać wysokich obrotów oraz dużych
przyspieszeń, które powodują jego wysi-
lenie. Obrotomierz
Obrotomierz wskazuje liczbę obrotów silni-
ka na minutę
›››
rys. 125 1 .
Wraz ze wskaźnikiem zmiany biegu obroto-
mierz pozwala na optymalny dobór obro-
tów silnika.
Początek czerwonego obszaru na obroto-
mierzu wskazuje maksymalne obroty silni-
ka, na jakich może on pracować przez
chwilę, pod warunkiem że jest rozgrzany i
został prawidłowo dotarty . Zanim strzałka
osiągnie ten obszar
, należy zmienić bieg
na wyższy w samochodach z manualną
skrzynią biegów, natomiast przy automa-
tycznej skrzyni należy przesunąć dźwignię
w położenie „D“ lub zdjąć nogę z pedału
gazu.
Zalecamy unikanie wysokich obrotów silni-
ka oraz stosowanie się do wskaźnika zmia-
ny biegów. Dodatkowe informacje są do- stępne na
›››
 strona 44, Wskaźnik
zmiany biegu. OSTROŻNIE
Nie dopuścić, aby wskazówka licznika
obrotów ›››

rys. 125 1 wchodziła na
czerwony obszar obrotomierza dłużej niż
na chwilę, ponieważ może to spowodo-
wać uszkodzenie silnika. Informacja dotycząca środowiska
Zmiana biegu na wyższy przyczynia się
do oszczędności paliwa i zmniejszenia
emisji spalin oraz hałasu silnika. Wskazania wyświetlacza
Na tablicy rozdzielczej wyświetla się cały
szereg informacji
›››

rys. 125 3 w zależ-
ności od wyposażenia samochodu:
● Otwarta pokrywa silnika, bagażnika, ot-
warte drzwi ›››

 strona 43.
● Treść komunikatów informacyjnych i os-
trzegawczych.
● Przebieg.
● Godzina.
● Instrukcje z nawigacji.
● Temperatura zewnętrzna.
● Kompas. ●
Położenie dźwigni zmiany biegów
›››

strona 202 .
● Zalecany bieg (przy ręcznej skrzyni bie-
gów) ›››

 strona 44.
● Wyświetlacz wielofunkcyjny (MFD) i me-
nu z rożnymi opcjami ustawień ›››

 stro-
na 39.
● Wyświetlanie okresów międzyobsługo-
wych ›››

 strona 45
.
● Drugi odczyt prędkości ›››
strona 125.
● Ostrzeżenie o prędkości ›››

 stro-
na 45 .
● Stan systemu Start-Stop ›››
strona 218 .
● Aktywne zarządzanie pracą cylindrów
(ACT ®
)* ›››

strona 214
● Jazda ekonomiczna ( ) ››
› strona 125
● Kod silnika (MKB) ›››
strona 125 .
Przebieg
Licznik przebiegu rejestruje całkowity prze-
byty dystans.
Licznik przebiegu (podróży) pokazuje dys-
tans przebyty od momentu ostatniego ka-
sowania licznika. Ostatnia cyfra na liczniku
wskazuje odległość w jednostkach 100-me-
trowych lub w dziesiątych częściach mili.
● Nacisnąć krótko przycisk ›››
rys. 125 4 ,
aby zresetować licznik przebiegu do 0.
124

Wskaźniki i lampki ostrzegawcze/kontrolne

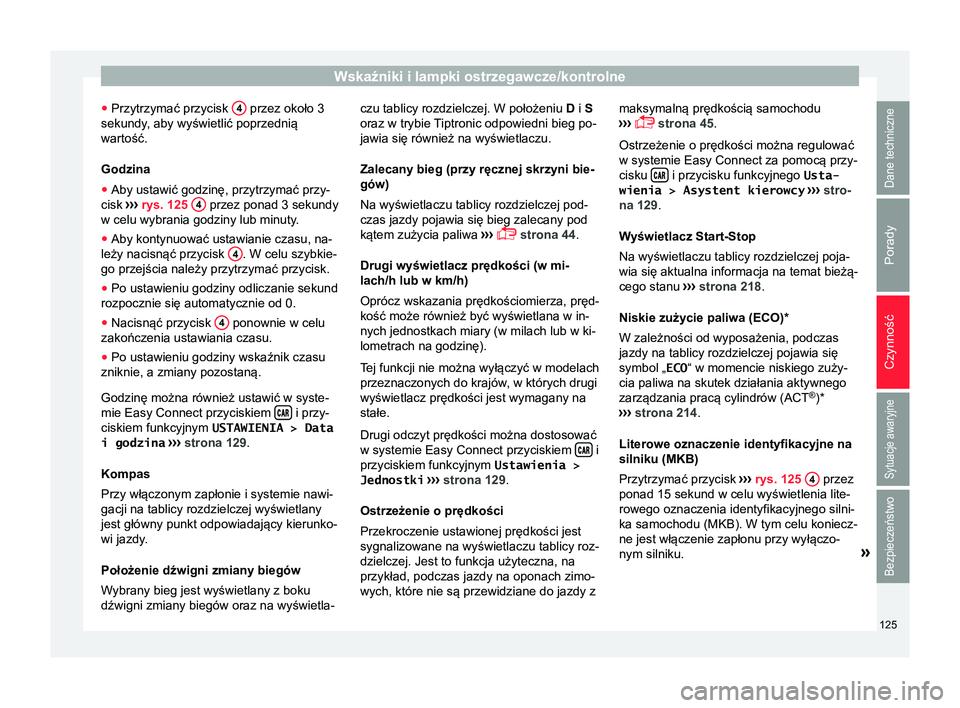

● Przytrzymać przycisk 4 przez około 3
sekundy, aby wyświetlić poprzednią
wartość.
Godzina
● Aby ustawić godzinę, przytrzymać przy-
cisk ›››
rys. 125 4 przez ponad 3 sekundy
w celu wybrania godziny lub minuty.
● Aby kontynuować ustawianie czasu, na-
leży nacisnąć przycisk 4 . W celu szybkie-
go przejścia należy przytrzymać przycisk.
● Po ustawieniu godziny odliczanie sekund
rozpocznie się automatycznie od 0.
● Nacisnąć przycisk 4 ponownie w celu
zakończenia ustawiania czasu.
● Po ustawieniu godziny wskaźnik czasu
zniknie, a zmiany pozostaną.
Godzinę można również ustawić w syste-
mie Easy Connect przyciskiem  i przy-
ciskiem funkcyjnym USTAWIENIA > Data
i godzina ›› ›

strona 129.
Kompas
Przy włączonym zapłonie i systemie nawi-
gacji na tablicy rozdzielczej wyświetlany
jest główny punkt odpowiadający kierunko-
wi jazdy.
Położenie dźwigni zmiany biegów
Wybrany bieg jest wyświetlany z boku
dźwigni zmiany biegów oraz na wyświetla- czu tablicy rozdzielczej. W położeniu
D i S
oraz w trybie Tiptronic odpowiedni bieg po-
jawia się również na wyświetlaczu.
Zalecany bieg (przy ręcznej skrzyni bie-
gów)
Na wyświetlaczu tablicy rozdzielczej pod-
czas jazdy pojawia się bieg zalecany pod
kątem zużycia paliwa ›

››  strona 44.
Drugi wyświetlacz prędkości (w mi-
lach/h lub w km/h)
Oprócz wskazania prędkościomierza, pręd-
kość może również być wyświetlana w in-
nych jednostkach miary (w milach lub w ki-
lometrach na godzinę).
Tej funkcji nie można wyłączyć w modelach
przeznaczonych do krajów, w których drugi
wyświetlacz prędkości jest wymagany na
stałe.
Drugi odczyt prędkości można dostosować
w systemie Easy Connect przyciskiem  i
przyciskiem funkcyjnym Ustawienia >
Jednostki ›› ›

strona 129.
Ostrzeżenie o prędkości
Przekroczenie ustawionej prędkości jest
sygnalizowane na wyświetlaczu tablicy roz-
dzielczej. Jest to funkcja użyteczna, na
przykład, podczas jazdy na oponach zimo-
wych, które nie są przewidziane do jazdy z maksymalną prędkością samochodu
›››
 strona 45.
Ostrzeżenie o prędkości można regulować
w systemie Easy Connect za pomocą przy-
cisku  i przycisku funkcyjnego
Usta-
wienia > Asystent kierowcy ›› ›

stro-
na 129 .
Wyświetlacz Start-Stop
Na wyświetlaczu tablicy rozdzielczej poja-
wia się aktualna informacja na temat bieżą-
cego stanu ››› strona 218 .
Niskie zużycie paliwa (ECO)*
W zależności od wyposażenia, podczas
jazdy na tablicy rozdzielczej pojawia się
symbol „ECO “ w momencie niskiego zuży-
cia paliwa na skutek działania aktywnego
zarządzania pracą cylindrów (ACT ®
)*
››› strona 214 .
Literowe oznaczenie identyfikacyjne na
silniku (MKB)
Przytrzymać przycisk ››› rys. 125 4 przez
ponad 15 sekund w celu wyświetlenia lite-
rowego oznaczenia identyfikacyjnego silni-
ka samochodu (MKB). W tym celu koniecz-
ne jest włączenie zapłonu przy wyłączo-
nym silniku. »
125Dane techniczne
Porady
Czynność
Sytuacje awaryjne
Bezpieczeństwo

Czynność

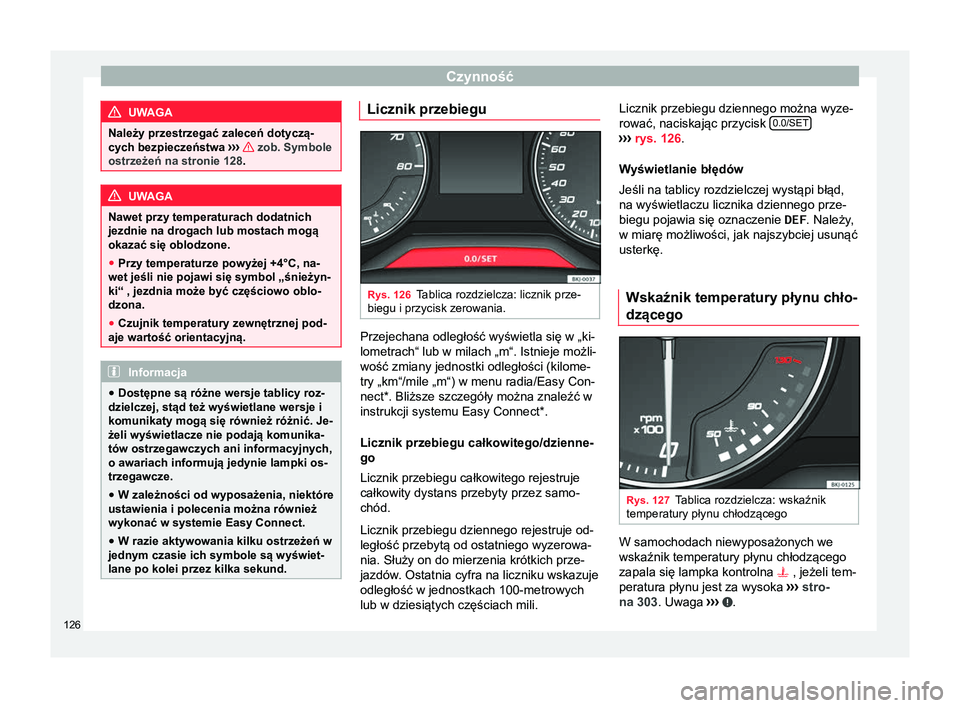

UWAGA
Należy przestrzegać zaleceń dotyczą-
cych bezpieczeństwa ›››
zob. Symbole
ostrzeżeń na stronie 128. UWAGA
Nawet przy temperaturach dodatnich
jezdnie na drogach lub mostach mogą
okazać się oblodzone.
● Przy temperaturze powyżej +4°C, na-
wet jeśli nie pojawi się symbol „śnieżyn-
ki“ , jezdnia może być częściowo oblo-
dzona.
● Czujnik temperatury zewnętrznej pod-
aje wartość orientacyjną. Informacja
● Dostępne są różne wersje tablicy roz-
dzielczej, stąd też wyświetlane wersje i
komunikaty mogą się również różnić. Je-
żeli wyświetlacze nie podają komunika-
tów ostrzegawczych ani informacyjnych,
o awariach informują jedynie lampki os-
trzegawcze.
● W zależności od wyposażenia, niektóre
ustawienia i polecenia można również
wykonać w systemie Easy Connect.
● W razie aktywowania kilku ostrzeżeń w
jednym czasie ich symbole są wyświet-
lane po kolei przez kilka sekund. Licznik przebiegu
Rys. 126
Tablica rozdzielcza: licznik prze-
biegu i przycisk zerowania. Przejechana odległość wyświetla się w „ki-
lometrach“ lub w milach
„m“. Istnieje możli-
wość zmiany jednostki odległości (kilome-
try „km“/mile „m“) w menu radia/

Easy Con-
nect*. Bliższe szczegóły można znaleźć w
instrukcji systemu Easy Connect*.
Licznik przebiegu całkowitego/dzienne-
go
Licznik przebiegu całkowitego rejestruje
całkowity dystans przebyty przez samo-
chód.
Licznik przebiegu dziennego rejestruje od-
ległość przebytą od ostatniego wyzerowa-
nia. Służy on do mierzenia krótkich prze-
jazdów. Ostatnia cyfra na liczniku wskazuje
odległość w jednostkach 100-metrowych
lub w dziesiątych częściach mili. Licznik przebiegu dziennego można wyze-
rować, naciskając przycisk
0.0/SET ›››
rys. 126.
Wyświetlanie błędów
Jeśli na tablicy rozdzielczej wystąpi błąd,
na wyświetlaczu licznika dziennego prze-
biegu pojawia się oznaczenie DEF. Należy ,
w miarę możliwości, jak najszybciej usunąć
usterkę.
Wskaźnik temperatury płynu chło-
dzącego Rys. 127
Tablica rozdzielcza: wskaźnik
temperatury płynu chłodzącego W samochodach niewyposażonych we
wskaźnik temperatury płynu chłodzącego
zapala się lampka kontrolna 
, jeżeli tem-
peratura płynu jest za wysoka ›

›› stro-
na 303. Uwaga ››› .
126

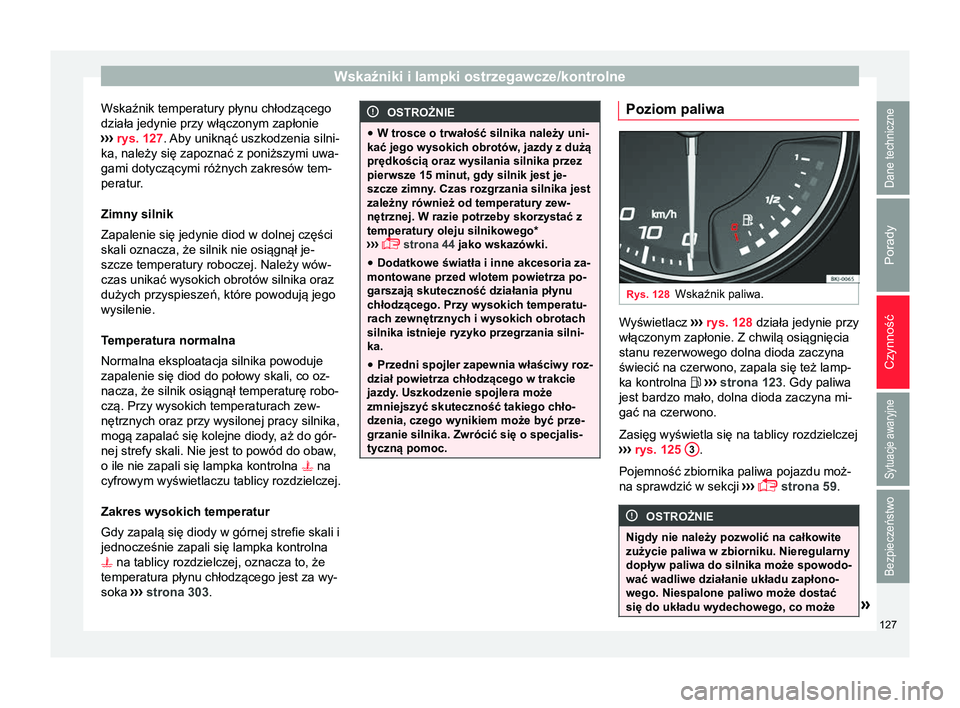

Wskaźniki i lampki ostrzegawcze/kontrolne
Wskaźnik temperatury płynu chłodzącego
działa jedynie przy włączonym zapłonie
›› ›
rys. 127 . Aby uniknąć uszkodzenia silni-
ka, należy się zapoznać z poniższymi uwa-
gami dotyczącymi różnych zakresów tem-
peratur.
Zimny silnik
Zapalenie się jedynie diod w dolnej części
skali oznacza, że silnik nie osiągnął je-
szcze temperatury roboczej. Należy wów-
czas unikać wysokich obrotów silnika oraz
dużych przyspieszeń, które powodują jego
wysilenie.
Temperatura normalna
Normalna eksploatacja silnika powoduje
zapalenie się diod do połowy skali, co oz-
nacza, że silnik osiągnął temperaturę robo-
czą. Przy wysokich temperaturach zew-
nętrznych oraz przy wysilonej pracy silnika,
mogą zapalać się kolejne diody, aż do gór-
nej strefy skali. Nie jest to powód do obaw,
o ile nie zapali się lampka kontrolna  na
cyfrowym wyświetlaczu tablicy rozdzielczej.
Zakres wysokich temperatur
Gdy zapalą się diody w górnej strefie skali i
jednocześnie zapali się lampka kontrolna
 na tablicy rozdzielczej, oznacza to, że
temperatura płynu chłodzącego jest za wy-
soka ››› strona 303. OSTROŻNIE
● W trosce o trwałość silnika należy uni-
kać jego wysokich obrotów, jazdy z dużą
prędkością oraz wysilania silnika przez
pierwsze 15

minut, gdy silnik jest je-
szcze zimny. Czas rozgrzania silnika jest
zależny również od temperatury zew-
nętrznej. W razie potrzeby skorzystać z
temperatury oleju silnikowego*
›››  strona 44 jako wskazówki.
● Dodatkowe światła i inne akcesoria za-
montowane przed wlotem powietrza po-
garszają skuteczność działania płynu
chłodzącego. Przy wysokich temperatu-
rach zewnętrznych i wysokich obrotach
silnika istnieje ryzyko przegrzania silni-
ka.
● Przedni spojler zapewnia właściwy roz-
dział powietrza chłodzącego w trakcie
jazdy. Uszkodzenie spojlera może
zmniejszyć skuteczność takiego chło-
dzenia, czego wynikiem może być prze-
grzanie silnika. Zwrócić się o specjalis-
tyczną pomoc. Poziom paliwa
Rys. 128
Wskaźnik paliwa. Wyświetlacz
›››
rys. 128 działa jedynie przy
włączonym zapłonie. Z chwilą osiągnięcia
stanu rezerwowego dolna dioda zaczyna
świecić na czerwono, zapala się też lamp-
ka kontrolna  ››› strona 123 . Gdy paliwa
jest bardzo mało, dolna dioda zaczyna mi-
gać na czerwono.
Zasięg wyświetla się na tablicy rozdzielczej
››› rys. 125 3 .
Pojemność zbiornika paliwa pojazdu moż-
na sprawdzić w sekcji ›››

 strona 59. OSTROŻNIE
Nigdy nie należy pozwolić na całkowite
zużycie paliwa w zbiorniku. Nieregularny
dopływ paliwa do silnika może spowodo-
wać wadliwe działanie układu zapłono-
wego. Niespalone paliwo może dostać
się do układu wydechowego, co może » 127
Dane techniczne
Porady
Czynność
Sytuacje awaryjne
Bezpieczeństwo

Czynność

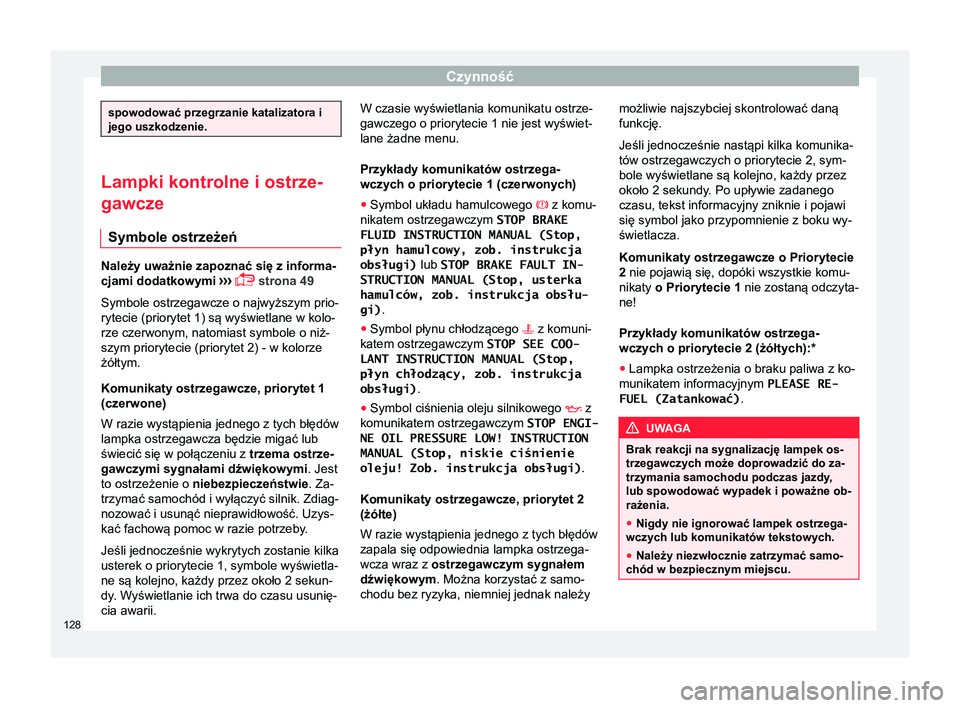

spowodować przegrzanie katalizatora i
jego uszkodzenie.
Lampki kontrolne i ostrze-
gawcze
Symbole ostrzeżeń Należy uważnie zapoznać się z informa-
cjami dodatkowymi
›› ›
 strona 49
Symbole ostrzegawcze o najwyższym prio-
rytecie (priorytet 1) są wyświetlane w kolo-
rze czerwonym, natomiast symbole o niż-
szym priorytecie (priorytet 2) - w kolorze
żółtym.
Komunikaty ostrzegawcze, priorytet 1
(czerwone)
W razie wystąpienia jednego z tych błędów
lampka ostrzegawcza będzie migać lub
świecić się w połączeniu z trzema ostrze-
gawczymi sygnałami dźwiękowymi. Jest
to ostrzeżenie o niebezpieczeństwie. Za-
trzymać samochód i wyłączyć silnik. Zdiag-
nozować i usunąć nieprawidłowość. Uzys-
kać fachową pomoc w razie potrzeby.
Jeśli jednocześnie wykrytych zostanie kilka
usterek o priorytecie 1, symbole wyświetla-
ne są kolejno, każdy przez około 2 sekun-
dy. Wyświetlanie ich trwa do czasu usunię-
cia awarii. W czasie wyświetlania komunikatu ostrze-
gawczego o priorytecie 1 nie jest wyświet-
lane żadne menu.
Przykłady komunikatów ostrzega-
wczych o priorytecie 1 (czerwonych)
●
Symbol układu hamulcowego  z komu-
nikatem ostrzegawczym STOP BRAKE
FLUID INSTRUCTION MANUAL (Stop,
płyn hamulcowy, zob. instrukcja
obsługi) lub STOP BRAKE FAULT IN-
STRUCTION MANUAL (Stop, usterka
hamulców, zob. instrukcja obsłu-
gi) .
● Symbol płynu chłodzącego  z komuni-
katem ostrzegawczym STOP SEE COO- LANT INSTRUCTION MANUAL (Stop,
płyn chłodzący, zob. instrukcja
obsługi) .
● Symbol ciśnienia oleju silnikowego  z
komunikatem ostrzegawczym STOP ENGI-
NE OIL PRESSURE LOW! INSTRUCTION
MANUAL (Stop, niskie ciśnienie
oleju! Zob. instrukcja obsługi) .
Komunikaty ostrzegawcze, priorytet 2
(żółte)
W razie wystąpienia jednego z tych błędów
zapala się odpowiednia lampka ostrzega-
wcza wraz z ostrzegawczym sygnałem
dźwiękowym

. Można korzystać z samo-
chodu bez ryzyka, niemniej jednak należy możliwie najszybciej skontrolować daną
funkcję.
Jeśli jednocześnie nastąpi kilka komunika-
tów ostrzegawczych o priorytecie 2, sym-
bole wyświetlane są kolejno, każdy przez
około 2 sekundy. Po upływie zadanego
czasu, tekst informacyjny zniknie i pojawi
się symbol jako przypomnienie z boku wy-
świetlacza.
Komunikaty ostrzegawcze o Priorytecie
2 nie pojawią się, dopóki wszystkie komu-
nikaty

o Priorytecie 1 nie zostaną odczyta-
ne!
Przykłady komunikatów ostrzega-
wczych o priorytecie 2 (żółtych):*
● Lampka ostrzeżenia o braku paliwa z ko-
munikatem informacyjnym PLEASE RE-
FUEL (Zatankować) . UWAGA
Brak reakcji na sygnalizację lampek os-
trzegawczych może doprowadzić do za-
trzymania samochodu podczas jazdy, lub spowodować wypadek i poważne ob-
rażenia.
● Nigdy nie ignorować lampek ostrzega-
wczych lub komunikatów tekstowych.
● Należy niezwłocznie zatrzymać samo-
chód w bezpiecznym miejscu. 128
