● Verrie
g
elungstaste ››› Abb. 102 A in zwei
Sc hritt
en au
sbauen: zunächst Verriegelungs-
taste nach hinten ziehen (Pfeil 1 ) und da-
n ac
h etw
as nach rechts schieben (Pfeil 2 ).
Führu n
g au
sbauen, wenn die Abdeckung nor-
mal geöffnet ist (30°).
● Seitliche Zapfen B freilegen und Abde-
c k
u
ng bis zur zweiten Öffnungsposition ent-
riegeln (60°).
Zum Einbau des Handschuhfachs in Sevice-
stellung in umgekehrter Reihenfolge vorge-
hen. VORSICHT
● Die Abdeck u
ngen der Sicherungskästen
vorsichtig ausbauen und wieder richtig an-
bauen, um Fahrzeugbeschädigungen zu ver-
meiden.
● Geöffnete Sicherungskästen müssen vor
dem Eindringen
von Schmutz und Nässe ge-
schützt werden. Schmutz und Nässe in den
Sicherungskästen können Beschädigungen
an der elektrischen Anlage verursachen. Sicherungen im Motorraum
Abb. 103
Im Motorraum: Abdeckung des Si-
c heru
n
gskastens. Sicherungskasten im Motorraum öffnen
● Motorhaube öffnen › ›
›
Seite 305.
● Drücken Sie die Verriegelungslaschen, um
die Abdecku
ng des Sicherungskastens zu
entriegeln ››› Abb. 103.
● Abdeckung nach oben abnehmen.
● Um die Abdeckung einzub
auen, legen Sie
sie auf den Sicherungskasten. Die Verriege-
lungslaschen nach unten schieben, bis diese
hörbar einrasten.
Sicherungsbelegung Lesen Sie aufmerksam die zusätzlichen In-
f
orm ationen dur
ch ›››
Seite 54. Sicherungen nur durch Sicherungen gleicher
Stärke (gleic
he Farbe und gleicher Aufdruck)
und gleicher Baugröße ersetzen.
Sicherungsbelegung im Fahrzeuginnenraum
Nr.Verbraucher/Ampere
1Adblue (SCR)30
5Gateway5
6Wählhebel automatisches Getrie-
be5
7Bedienteil für Klimaanlage/Hei-
zung, Heckscheibenheizung,
Standheizung10
8
Diagnose, Schalter für Parkbrem-
se, Lichtschalter, Rückfahrleuchte,
Innenraumbeleuchtung, Fahrmo-
dus
10
9Lenksäule5
10Radio-Display7,5
12Radio20
14Gebläse Klimaanlage40
15Lenksäulenentriegelung10
16Connectivity Box7,5
17Kombiinstrument5
18Rückfahrkamera7,5
19KESSY7,5» 99
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 102 of 356

NotsituationenNr.Verbraucher/Ampere
21Steuergerät 4x4 Haldex15
22Anhänger15
23Beleuchtung rechts40
24Elektrisches Schiebedach30
25Tür links30
26Sitzheizungen30
28Anhänger25
31Beleuchtung links40
32Steuergerät für Einparkhilfe,
Frontkamera und Radar7,5/10
33Airbag5
34Schalter Rückwärtsgang, Klima-
sensor, Elektrochrom-Spiegel7,5
35Diagnose, Steuergerät Scheinwer-
fer, Scheinwerferregler10
36LED-Scheinwerfer rechts10
37LED-Scheinwerfer links10
38Anhänger25
39Tür rechts30
4012V-Steckdose20
42Zentralverriegelung40
43Innenleuchte30
Nr.Verbraucher/Ampere
44Anhänger15
45Elektrischer Fahrersitz15
47Heckscheibenwischer15
49Anlasser, Kupplungssensor5
50elektrische betätigte Tür40
53Heckscheibenbeheizung30

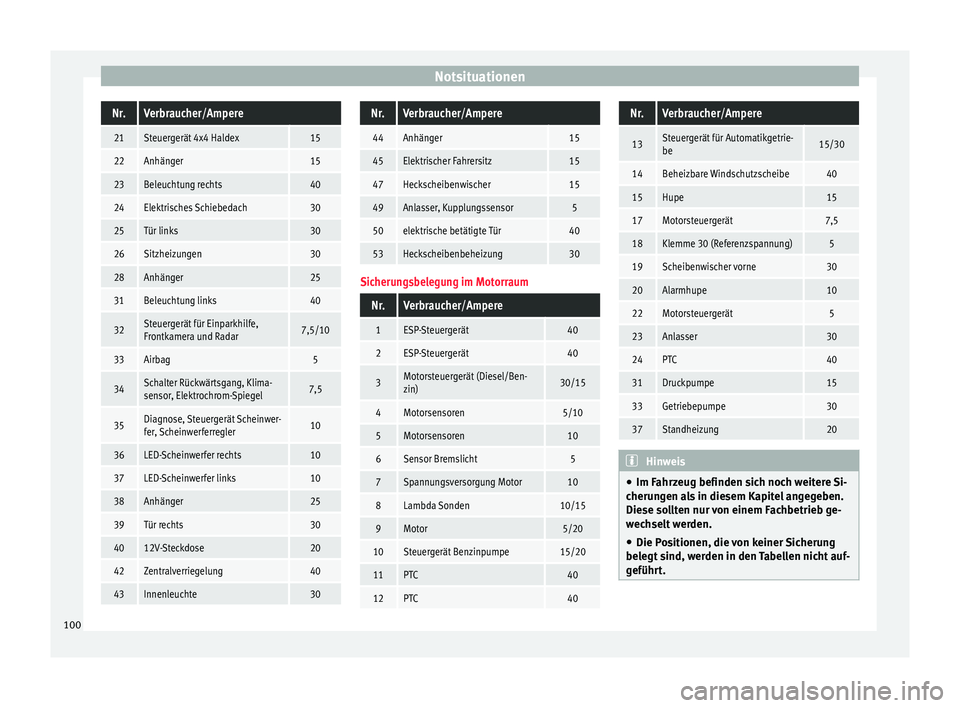

Sicherungsbelegung im Motorraum
Nr.Verbraucher/Ampere
1ESP-Steuergerät40
2ESP-Steuergerät40
3Motorsteuergerät (Diesel/Ben-
zin)30/15
4Motorsensoren5/10
5Motorsensoren10
6Sensor Bremslicht5
7Spannungsversorgung Motor10
8Lambda Sonden10/15
9Motor5/20
10Steuergerät Benzinpumpe15/20
11PTC40
12PTC40
Nr.Verbraucher/Ampere
13Steuergerät für Automatikgetrie-
be15/30
14Beheizbare Windschutzscheibe40
15Hupe15
17Motorsteuergerät7,5
18Klemme 30 (Referenzspannung)5
19Scheibenwischer vorne30
20Alarmhupe10
22Motorsteuergerät5
23Anlasser30
24PTC40
31Druckpumpe15
33Getriebepumpe30
37Standheizung20
Hinweis
● Im Fahr z
eug befinden sich noch weitere Si-
cherungen als in diesem Kapitel angegeben.
Diese sollten nur von einem Fachbetrieb ge-
wechselt werden.
● Die Positionen, die von keiner Sicherung
beleg
t sind, werden in den Tabellen nicht auf-
geführt. 100
Page 103 of 356

Sicherungen und Glühlampen
●
Einige der in den T
abellen aufgeführten
Ausstattungen beziehen sich nur auf be-
stimmte Versionen des Modells bzw. stellen
Sonderausstattungen dar.
● Bitte beachten Sie, dass in den Tabellen die
zum Z
eitpunkt der Drucklegung dieser Be-
triebsanleitung zur Verfügung stehenden Da-
ten aufgeführt sind, die jederzeit geändert
werden können. Glühlampenwechsel
Einführun g in die
ThematikLesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur
ch ›››
Seite 55.
Das Wechseln von Glühlampen erfordert
fachmännisches Geschick.
Falls Sie Glühlampen im Motorraum selbst
wechseln, beachten Sie, dass der Motorraum
ein gefährlicher Bereich ist ››› in Arbeiten
im Mot orr
aum auf
Seite 306.
Eine Glühlampe darf nur durch eine Glühlam-
pe gleicher Ausführung ersetzt werden. Die
Bezeichnung steht auf dem Lampenträger.
Je nach Ausstattung kommen unterschiedli-
che Scheinwerfer- und Heckleuchtensysteme
zum Einsatz:
● Halogen-Hauptscheinwerfer ●
Vol
l-LED-Hauptscheinwerfer*
● Heckleuchten mit Glühlampen
● Heckleuchten mit LED*
Sys
tem mit Voll-LED-Scheinwerfern*
Die Voll-LED-Hauptscheinwerfer erfüllen alle
Beleuchtungsfunktionen (Tagfahrlicht, Stand-
licht, Blinker, Abblend- und Fernlicht) mit
lichtemittierenden Dioden (LED) als Licht-
quelle.
Die Voll-LED-Scheinwerfer sind so konstruiert,
dass sie über die gesamte Nutzungsdauer
des Fahrzeugs halten. Die Lichtquellen kön-
nen nicht ausgewechselt werden. Sollte ein
Scheinwerfer ausfallen, lassen Sie ihn einer
Fachwerkstatt austauschen. ACHTUNG
● Arbeiten im Mot orr
aum bei betriebswar-
mem Motor erfordern besondere Vorsicht –
Verbrennungsgefahr!
● Glühlampen stehen unter Druck und kön-
nen bei einem Lampenwec
hsel platzen – Ver-
letzungsgefahr!
● Achten Sie beim Lampenwechsel darauf,
das
s Sie sich nicht an scharfen Kanten, insbe-
sondere im Scheinwerfergehäuse, verletzen. VORSICHT
● Vor a l
len Arbeiten an der elektrischen Anla-
ge den Zündschlüssel abziehen. Sonst be-
steht Kurzschlussgefahr!
● Schalten Sie vor dem Wechsel der Glühlam-
pe das
Licht bzw. Parklicht aus.
● Gehen Sie vorsichtig vor, damit keine Teile
besc
hädigt werden. Umwelthinweis
Über den Entsorgungsweg defekter Glühlam-
pen können Sie s
ich im Fachhandel erkundi-
gen. Hinweis
● Ver g
ewissern Sie sich in regelmäßigen Ab-
ständen von der Funktionstüchtigkeit sämtli-
cher Beleuchtungseinrichtungen Ihres Fahr-
zeugs, vor allem der Außenbeleuchtung. Das
dient nicht nur Ihrer eigenen Sicherheit, son-
dern auch der anderer Verkehrsteilnehmer.
● Besorgen Sie sich vor dem Lampenwechsel
die entspr
echende Ersatzlampe.
● Fassen Sie bitte den Glaskolben der Lampe
nicht mit
bloßer Hand an, verwenden Sie da-
zu ein Stück Stoff oder Papier – der zurück-
bleibende Fingerabdruck würde sonst durch
die Wärme der eingeschalteten Glühlampe
verdunsten, sich auf der Spiegelfläche nie-
derschlagen und den Reflektor erblinden las-
sen. 101
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 104 of 356

Notsituationen

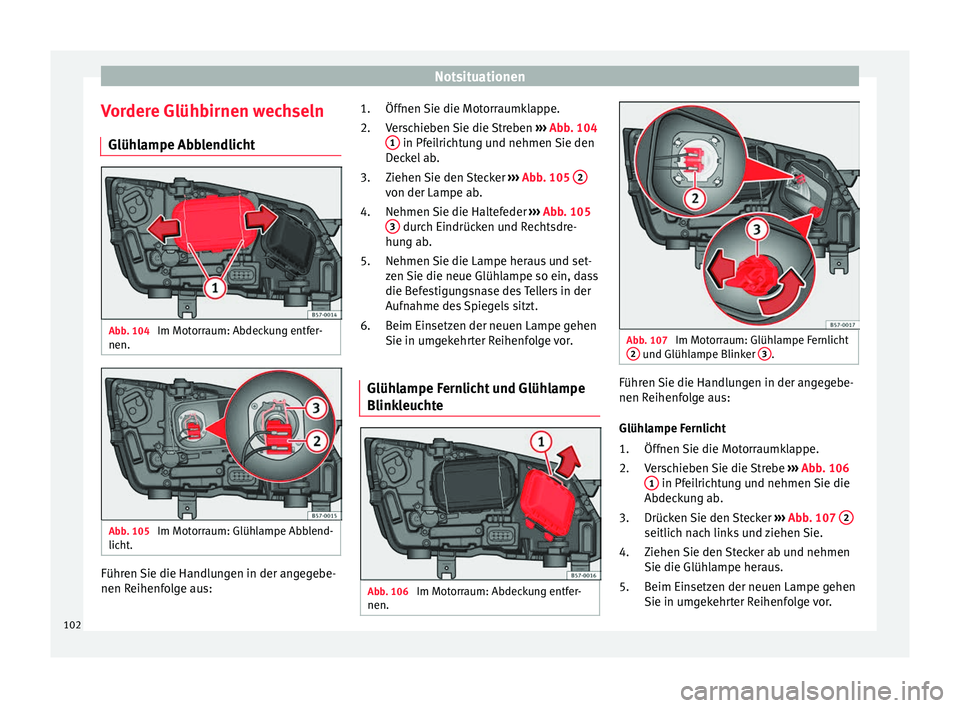

Vordere Glühbirnen wechseln Glüh l
