Seat Ateca 2016 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2016, Model line: Ateca, Model: Seat Ateca 2016Pages: 356, PDF-Größe: 7.04 MB
Page 21 of 356

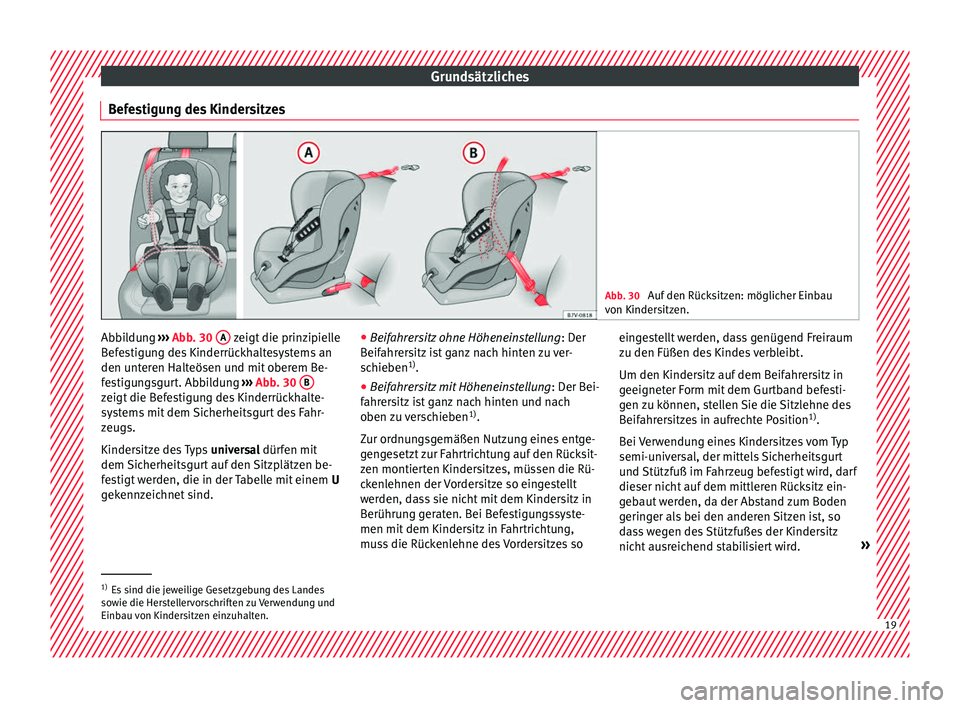

Grundsätzliches
Befestigung des Kindersitzes Abb. 30
Auf den Rücksitzen: möglicher Einbau
von Kinder s
itzen. Abbildung
›››
Abb
. 30
A zeigt die prinzipielle
B ef
e
stigung des Kinderrückhaltesystems an
den unteren Halteösen und mit oberem Be-
festigungsgurt. Abbildung ››› Abb. 30 B zeigt die Befestigung des Kinderrückhalte-
sy
st
ems mit dem Sicherheitsgurt des Fahr-
zeugs.
Kindersitze des Typs universal dürfen mit
dem Sicherheitsgurt auf den Sitzplätzen be-
festigt werden, die in der Tabelle mit einem U
gekennzeichnet sind. ●
Beifahr
ersitz ohne Höheneinstellung : Der
Beifahrersitz ist ganz nach hinten zu ver-
schieben 1)
.
● Beifahrersitz mit Höheneinstellung : Der Bei-
f
ahrersitz ist ganz nach hinten und nach
oben zu verschieben 1)
.
Zur ordnungsgemäßen Nutzung eines entge-
gengesetzt zur Fahrtrichtung auf den Rücksit-
zen montierten Kindersitzes, müssen die Rü-
ckenlehnen der Vordersitze so eingestellt
werden, dass sie nicht mit dem Kindersitz in
Berührung geraten. Bei Befestigungssyste-
men mit dem Kindersitz in Fahrtrichtung,
muss die Rückenlehne des Vordersitzes so eingestellt werden, dass genügend Freiraum
zu den Füßen des
Kindes verbleibt.
Um den Kindersitz auf dem Beifahrersitz in
geeigneter Form mit dem Gurtband befesti-
gen zu können, stellen Sie die Sitzlehne des
Beifahrersitzes in aufrechte Position 1)
.
Bei Verwendung eines Kindersitzes vom Typ
semi-universal, der mittels Sicherheitsgurt
und Stützfuß im Fahrzeug befestigt wird, darf
dieser nicht auf dem mittleren Rücksitz ein-
gebaut werden, da der Abstand zum Boden
geringer als bei den anderen Sitzen ist, so
dass wegen des Stützfußes der Kindersitz
nicht ausreichend stabilisiert wird. »1)
Es sind die jeweilige Gesetzgebung des Landes
sow ie die Her
stellervorschriften zu Verwendung und
Einbau von Kindersitzen einzuhalten. 19
Page 22 of 356

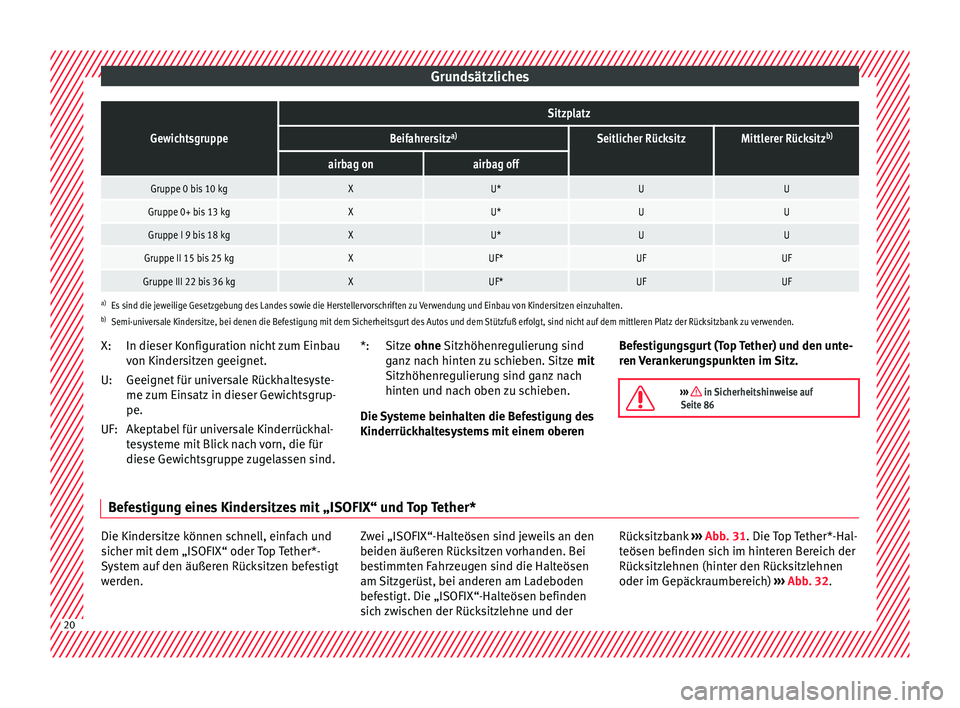

GrundsätzlichesGewichtsgruppe
Sitzplatz
Beifahrersitz
a)Seitlicher RücksitzMittlerer Rücksitz b)
airbag onairbag off
Gruppe 0 bis 10 kgXU*UU
Gruppe 0+ bis 13 kgXU*UU
Gruppe I 9 bis 18 kgXU*UU
Gruppe II 15 bis 25 kgXUF*UFUF
Gruppe III 22 bis 36 kgXUF*UFUF
a)
Es sind die jeweilige Gesetzgebung des Landes sowie die Herstellervorschriften zu Verwendung und Einbau von Kindersitzen einzuhalten.
b) Semi-universale Kindersitze, bei denen die Befestigung mit dem Sicherheitsgurt des Autos und dem Stützfuß erfolgt, sind nicht auf dem mittleren Platz der Rücksitzbank zu verwenden.
In dieser Konfiguration nicht zum Einbau
von Kindersitzen geeignet.
Geeignet für universale Rückhaltesyste-
me zum Einsatz in dieser Gewichtsgrup-
pe.
Akeptabel für universale Kinderrückhal-
tesysteme mit Blick nach vorn, die für
diese Gewichtsgruppe zugelassen sind.
X:
U:
UF:
Sitze ohne Sitzhöhenregu
lierung sind
ganz nach hinten zu schieben. Sitze mit
Sitzhöhenregulierung sind ganz nach
hinten und nach oben zu schieben.
Die Systeme beinhalten die Befestigung des
Kinderrückhaltesystems mit einem oberen *: Befestigungsgurt (Top Tether) und den unte-
ren V
erankerungspunkten im Sitz.
››› in Sicherheitshinweise auf
Seite 86 Befestigung eines Kindersitzes mit „ISOFIX“ und Top Tether*
Die Kindersitze können schnell, einfach und
s
ic her mit
dem „ISOFIX“ oder Top Tether*-
System auf den äußeren Rücksitzen befestigt
werden. Zwei „ISOFIX“-Halteösen sind jeweils an den
beiden äußeren Rück
sitzen vorhanden. Bei
bestimmten Fahrzeugen sind die Halteösen
am Sitzgerüst, bei anderen am Ladeboden
befestigt. Die „ISOFIX“-Halteösen befinden
sich zwischen der Rücksitzlehne und der Rücksitzbank
››› Abb. 31. Die Top Tether*-Hal-
teösen befinden sich im hinteren Bereich der
Rücksitzlehnen (hinter den Rücksitzlehnen
oder im Gepäckraumbereich) ››› Abb. 32.20
Page 23 of 356
Grundsätzliches

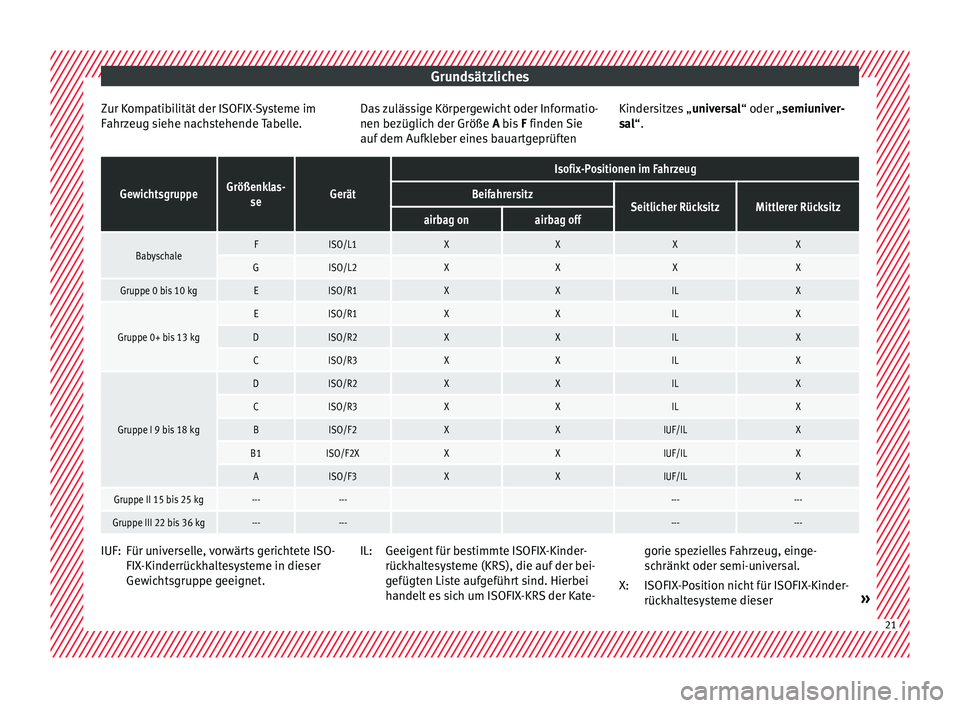

Zur Kompatibilität der ISOFIX-Systeme im
F ahr
z
eug siehe nachstehende Tabelle. Das zulässige Körpergewicht oder Informatio-
nen bezüglich der Größe A
bis F finden Sie
auf dem Aufkleber eines bauartgeprüften Kindersitzes „
univer sal“ oder „semiuniver-
sal“.
GewichtsgruppeGrößenklas- seGerät
Isofix-Positionen im Fahrzeug
BeifahrersitzSeitlicher RücksitzMittlerer Rücksitzairbag onairbag off
BabyschaleFISO/L1XXXX
GISO/L2XXXX
Gruppe 0 bis 10 kgEISO/R1XXILX
Gruppe 0+ bis 13 kg
EISO/R1XXILX
DISO/R2XXILX
CISO/R3XXILX
Gruppe I 9 bis 18 kg
DISO/R2XXILX
CISO/R3XXILX
BISO/F2XXIUF/ILX
B1ISO/F2XXXIUF/ILX
AISO/F3XXIUF/ILX
Gruppe II 15 bis 25 kg------ ------
Gruppe III 22 bis 36 kg------ ------ Für universelle, vorwärts gerichtete ISO-
FIX
-Kinderrüc
k
haltesysteme in dieser
Gewichtsgruppe geeignet.
IUF:
Geeigent für bestimmte ISOFIX-Kinder-
rückh
altesysteme (KRS), die auf der bei-
gefügten Liste aufgeführt sind. Hierbei
handelt es sich um ISOFIX-KRS der Kate-
IL:
gorie spezielles Fahrzeug, einge-
schränkt
oder semi-universal.
ISOFIX-Position nicht für ISOFIX-Kinder-
rückhaltesysteme dieser »
X: 21
Page 24 of 356
Grundsätzliches
Gewichtsgruppe oder Größenklasse ge-
eignet .
››› in Sicherheitshinweise auf

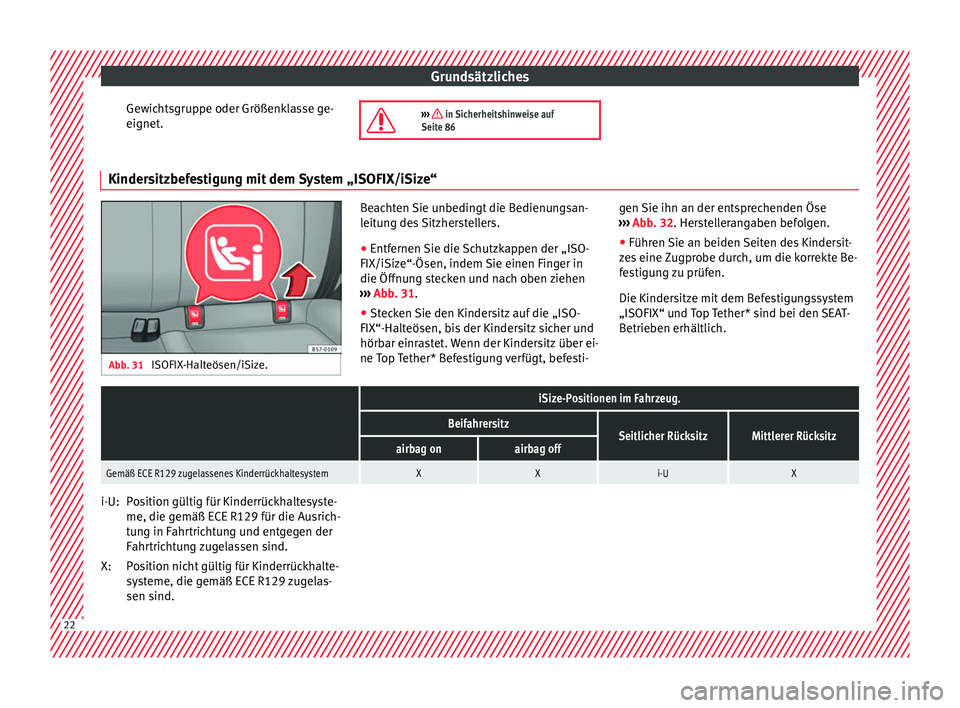

Seite 86 Kindersitzbefestigung mit dem System „ISOFIX/iSize“
Abb. 31
ISOFIX-Halteösen/iSize. Beachten Sie unbedingt die Bedienungsan-
leit
u
ng des Sitzherstellers.
● Entfernen Sie die Schutzkappen der „ISO-
FIX/iSize“-Ösen, indem Sie einen Fin
ger in
die Öffnung stecken und nach oben ziehen
››› Abb. 31.
● Stecken Sie den Kindersitz auf die „ISO-
FIX“-Halteösen, bi
s der Kindersitz sicher und
hörbar einrastet. Wenn der Kindersitz über ei-
ne Top Tether* Befestigung verfügt, befesti- gen Sie ihn an der entsprechenden Öse
›››
Abb. 32. Herstellerangaben befolgen.
● Führen Sie an beiden Seiten des Kindersit-
zes
eine Zugprobe durch, um die korrekte Be-
festigung zu prüfen.
Die Kindersitze mit dem Befestigungssystem
„ISOFIX“ und Top Tether* sind bei den SEAT-
Betrieben erhältlich.
iSize-Positionen im Fahrzeug.
BeifahrersitzSeitlicher RücksitzMittlerer Rücksitzairbag onairbag off
Gemäß ECE R129 zugelassenes KinderrückhaltesystemXXi-UX Position gültig für Kinderrückhaltesyste-
me, die g
emäß E
C
E R129 für die Ausrich-
tung in Fahrtrichtung und entgegen der
Fahrtrichtung zugelassen sind.
Position nicht gültig für Kinderrückhalte-
systeme, die gemäß ECE R129 zugelas-
sen sind.
i-U:
X:
22
Page 25 of 356
Grundsätzliches

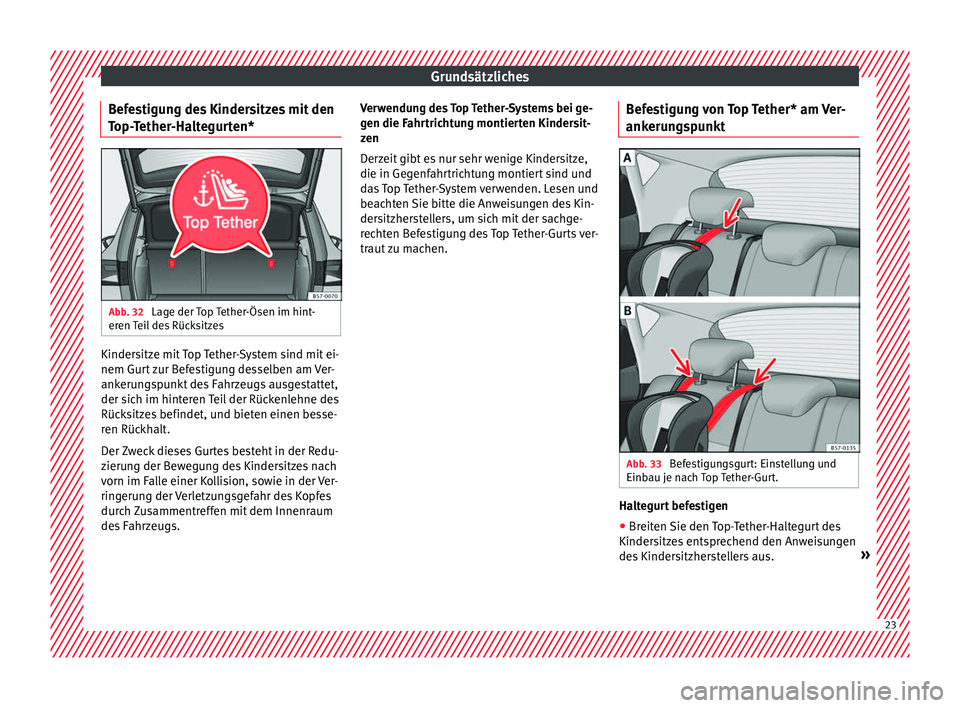

Befestigung des Kindersitzes mit den
T op-
T
ether-Haltegurten* Abb. 32
Lage der Top Tether-Ösen im hint-
er en
T
eil des Rücksitzes Kindersitze mit Top Tether-System sind mit ei-
nem Gur
t
zur Befestigung desselben am Ver-
ankerungspunkt des Fahrzeugs ausgestattet,
der sich im hinteren Teil der Rückenlehne des
Rücksitzes befindet, und bieten einen besse-
ren Rückhalt.
Der Zweck dieses Gurtes besteht in der Redu-
zierung der Bewegung des Kindersitzes nach
vorn im Falle einer Kollision, sowie in der Ver-
ringerung der Verletzungsgefahr des Kopfes
durch Zusammentreffen mit dem Innenraum
des Fahrzeugs. Verwendung des Top Tether-Systems bei ge-
gen die Fahr
trichtung montierten Kindersit-
zen
Derzeit gibt es nur sehr wenige Kindersitze,
die in Gegenfahrtrichtung montiert sind und
das Top Tether-System verwenden. Lesen und
beachten Sie bitte die Anweisungen des Kin-
dersitzherstellers, um sich mit der sachge-
rechten Befestigung des Top Tether-Gurts ver-
traut zu machen. Befestigung von Top Tether* am Ver-
ankerun
gspunkt Abb. 33
Befestigungsgurt: Einstellung und
Einb au j
e n
ach Top Tether-Gurt. Haltegurt befestigen
● Breiten Sie den Top-Tether-Haltegurt des
Kinder s
itz
es entsprechend den Anweisungen
des Kindersitzherstellers aus. » 23
Page 26 of 356
Grundsätzliches
● Führ en die den Gur
t
unter der Kopfstütze
des Rücksitzes durch ››› Abb. 33 (in Abhän-
gigkeit der Gebrauchsanweisungen des Kin-
dersitzes ggf. Kopfstütze anheben oder ent-
fernen).
● Den Haltegurt verschieben und ordnungs-
gemäß an der V
erankerung des hinteren Teils
der Rücklehne befestigen ››› Abb. 32.
● Den Haltegurt gemäß den Anweisungen
des Her
stellers festziehen.
Befestigungsgurt lösen
● Den Haltegurt gemäß den Anweisungen
des Her
stellers lösen.
● Drücken Sie auf das Schloss und nehmen
Sie den Haltegur
t vom Verankerungspunkt
ab.
››› in Sicherheitshinweise auf

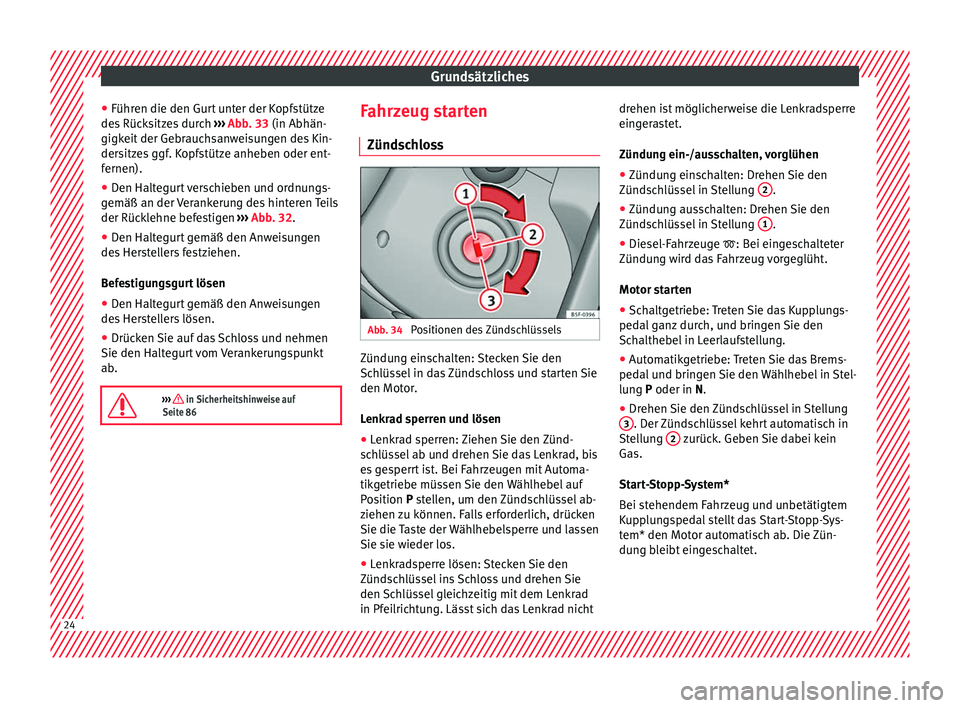

Seite 86 Fahrzeug starten
Zünd s
c
hloss Abb. 34
Positionen des Zündschlüssels Zündung einschalten: Stecken Sie den
Sc
h
lüs
sel in das Zündschloss und starten Sie
den Motor.
Lenkrad sperren und lösen
● Lenkrad sperren: Ziehen Sie den Zünd-
sch
lüssel ab und drehen Sie das Lenkrad, bis
es gesperrt ist. Bei Fahrzeugen mit Automa-
tikgetriebe müssen Sie den Wählhebel auf
Position P stellen, um den Zündschlüssel ab-
ziehen zu können. Falls erforderlich, drücken
Sie die Taste der Wählhebelsperre und lassen
Sie sie wieder los.
● Lenkradsperre lösen: Stecken Sie den
Zündsc
hlüssel ins Schloss und drehen Sie
den Schlüssel gleichzeitig mit dem Lenkrad
in Pfeilrichtung. Lässt sich das Lenkrad nicht drehen ist möglicherweise die Lenkradsperre
einger
astet.
Zündung ein-/ausschalten, vorglühen
● Zündung einschalten: Drehen Sie den
Zündsc
hlüssel in Stellung 2 .
● Zündung ausschalten: Drehen Sie den
Zünd s
c
hlüssel in Stellung 1 .
● Diesel-Fahrzeuge : B ei ein
g
eschalteter
Zündung wird das Fahrzeug vorgeglüht.
Motor starten
● Schaltgetriebe: Treten Sie das Kupplungs-
pedal g
anz durch, und bringen Sie den
Schalthebel in Leerlaufstellung.
● Automatikgetriebe: Treten Sie das Brems-
pedal u
nd bringen Sie den Wählhebel in Stel-
lung P oder in N.
● Drehen Sie den Zündschlüssel in Stellung
3 . Der Zündschlüssel kehrt automatisch in
St el
lu
ng 2 zurück. Geben Sie dabei kein
G a
s.
St
art-Stopp-System*
Bei stehendem Fahrzeug und unbetätigtem
Kupplungspedal stellt das Start-Stopp-Sys-
tem* den Motor automatisch ab. Die Zün-
dung bleibt eingeschaltet. 24
Page 27 of 356
Grundsätzliches
››› in Zündung einschalten und den
Motor mit dem Schlüssel anlassen auf
Seite 179

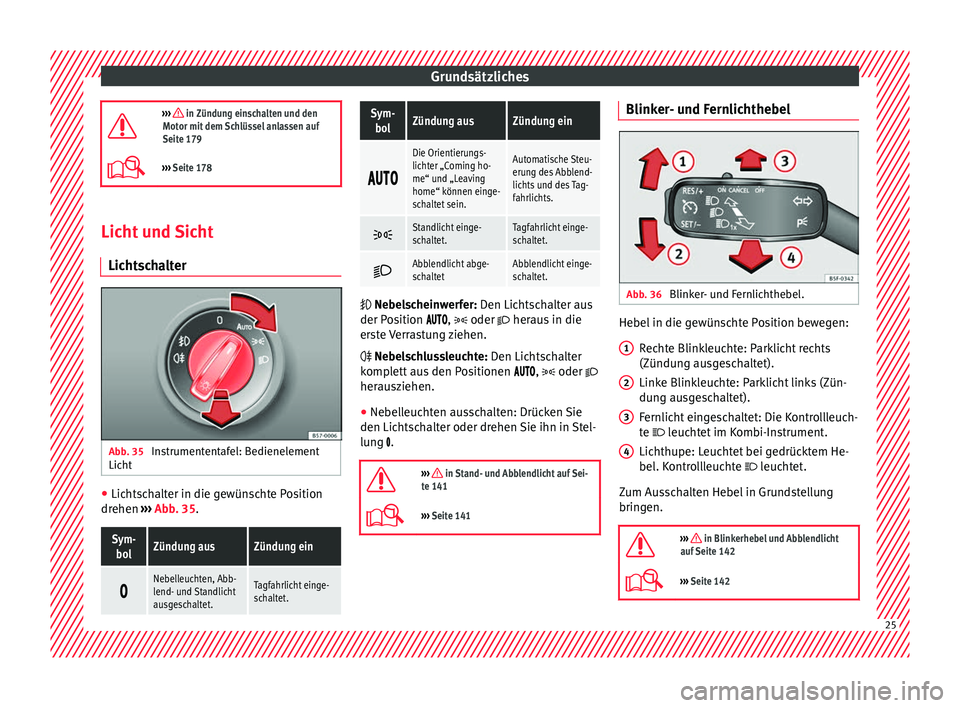

››› Seite 178 Licht und Sicht
Licht s
chalter Abb. 35
Instrumententafel: Bedienelement
Lic ht ●
Lichtschalter in die gewünschte Position
dr ehen
›
›
› Abb. 35.
Sym-
bolZündung ausZündung ein
Nebelleuchten, Abb-
lend- und Standlicht
ausgeschaltet.Tagfahrlicht einge-
schaltet.
Sym-
bolZündung ausZündung ein
Die Orientierungs-
lichter „Coming ho-
me“ und „Leaving
home“ können einge-
schaltet sein.Automatische Steu-
erung des Abblend-
lichts und des Tag-
fahrlichts.
Standlicht einge-
schaltet.Tagfahrlicht einge-
schaltet.
Abblendlicht abge-
schaltetAbblendlicht einge-
schaltet.
Nebel scheinwerfer: Den Lichtschalter aus
der P
osition , oder heraus in die
erste Verrastung ziehen.
Nebelschlussleuchte: Den Lichtschalter
komplett aus den Positionen , oder
herausziehen.
● Nebelleuchten ausschalten: Drücken Sie
den Lichts c
halter oder drehen Sie ihn in Stel-
lung .
››› in Stand- und Abblendlicht auf Sei-
te 141
››› Seite 141 Blinker- und Fernlichthebel
Abb. 36
Blinker- und Fernlichthebel. Hebel in die gewünschte Position bewegen:
Rec
ht
e Blinkleuchte: Parklicht rechts
(Zündung ausgeschaltet).
Linke Blinkleuchte: Parklicht links (Zün-
dung ausgeschaltet).
Fernlicht eingeschaltet: Die Kontrollleuch-
te leuchtet im Kombi-Instrument.
Lichthupe: Leuchtet bei gedrücktem He-
bel. Kontrollleuchte leuchtet.
Zum Ausschalten Hebel in Grundstellung
bringen.
››› in Blinkerhebel und Abblendlicht
auf Seite 142
››› Seite 142 1
2
3
4
25

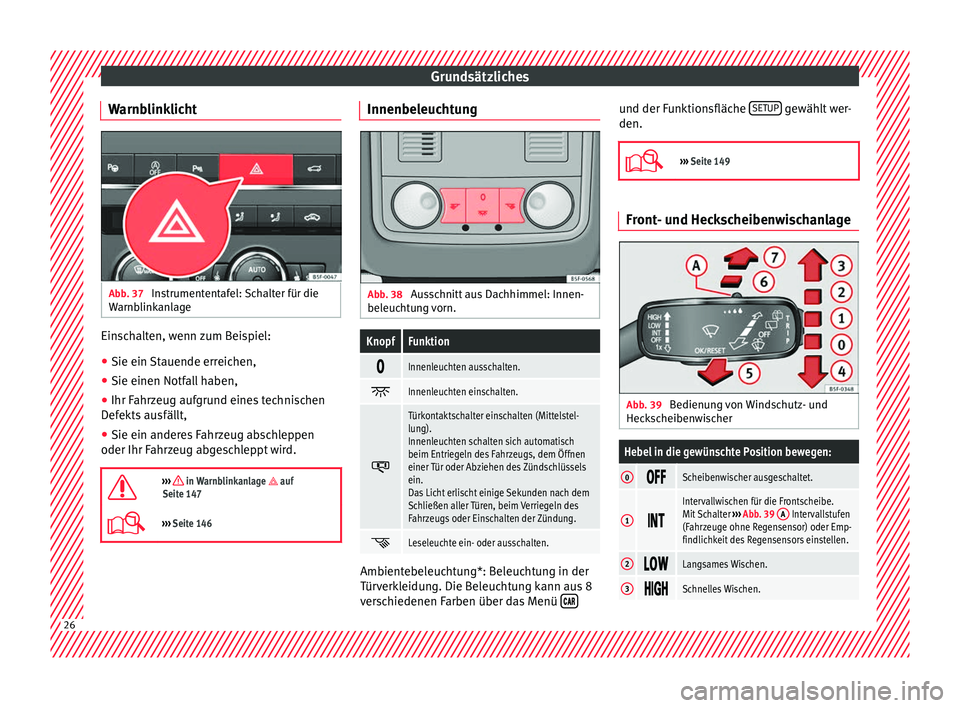

Page 28 of 356
Grundsätzliches
Warnblinklicht Abb. 37
Instrumententafel: Schalter für die
W arnb
link
anlage Einschalten, wenn zum Beispiel:
●
Sie ein Stauende erreichen,
● Sie einen Notfall haben,
● Ihr Fahrzeug aufgrund eines technischen
D ef
ekts
ausfällt,
● Sie ein anderes Fahrzeug abschleppen
oder Ihr Fahrz
eug abgeschleppt wird.
››› in Warnblinkanlage auf
Seite 147
››› Seite 146 Innenbeleuchtung
Abb. 38
Ausschnitt aus Dachhimmel: Innen-
bel euc
ht
ung vorn.
KnopfFunktion
Innenleuchten ausschalten.
Innenleuchten einschalten.
Türkontaktschalter einschalten (Mittelstel-
lung).
Innenleuchten schalten sich automatisch
beim Entriegeln des Fahrzeugs, dem Öffnen
einer Tür oder Abziehen des Zündschlüssels
ein.
Das Licht erlischt einige Sekunden nach dem
Schließen aller Türen, beim Verriegeln des
Fahrzeugs oder Einschalten der Zündung.
Leseleuchte ein- oder ausschalten.
Ambientebeleuchtung*: Beleuchtung in der
T
ür
v
erkleidung. Die Beleuchtung kann aus 8
verschiedenen Farben über das Menü und der Funktionsfläche
S
ETUP gewählt wer-
den.
››› Seite 149 Front- und Heckscheibenwischanlage
Abb. 39
Bedienung von Windschutz- und
Hec k
s
cheibenwischer
Hebel in die gewünschte Position bewegen:
0 Scheibenwischer ausgeschaltet.
1
Intervallwischen für die Frontscheibe.
Mit Schalter
››› Abb. 39 A Intervallstufen
(Fahrzeuge ohne Regensensor) oder Emp-
findlichkeit des Regensensors einstellen.
2 Langsames Wischen.
3
Schnelles Wischen.
26

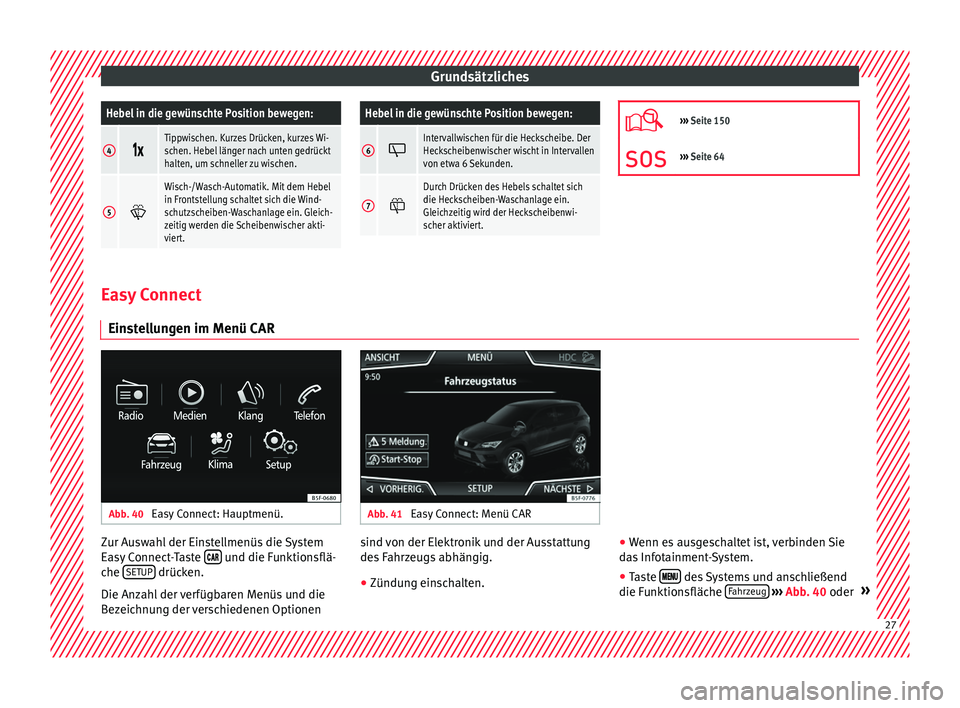

Page 29 of 356
GrundsätzlichesHebel in die gewünschte Position bewegen:
4
Tippwischen. Kurzes Drücken, kurzes Wi-
schen. Hebel länger nach unten gedrückt
halten, um schneller zu wischen.
5
Wisch-/Wasch-Automatik. Mit dem Hebel
in Frontstellung schaltet sich die Wind-
schutzscheiben-Waschanlage ein. Gleich-
zeitig werden die Scheibenwischer akti-
viert.
Hebel in die gewünschte Position bewegen:
6 Intervallwischen für die Heckscheibe. Der
Heckscheibenwischer wischt in Intervallen
von etwa 6 Sekunden.
7
Durch Drücken des Hebels schaltet sich
die Heckscheiben-Waschanlage ein.
Gleichzeitig wird der Heckscheibenwi-
scher aktiviert.
›››
Seite 150
››› Seite 64 Easy Connect
Eins t
ellungen im Menü CAR Abb. 40
Easy Connect: Hauptmenü. Abb. 41
Easy Connect: Menü CAR Zur Auswahl der Einstellmenüs die System
E
a
sy
Connect-Taste und die Funktionsflä-
c he S
ETUP drücken.
Die An z
ah
l der verfügbaren Menüs und die
Bezeichnung der verschiedenen Optionen sind von der Elektronik und der Ausstattung
des F
ahrzeugs abhängig.
● Zündung einschalten. ●
Wenn es ausgeschaltet ist, verbinden Sie
das Infotainment-System.
● Taste des Systems und anschließend
die F u
nktion
sfläche Fahrzeug
› ››
Abb
. 40 oder » 27

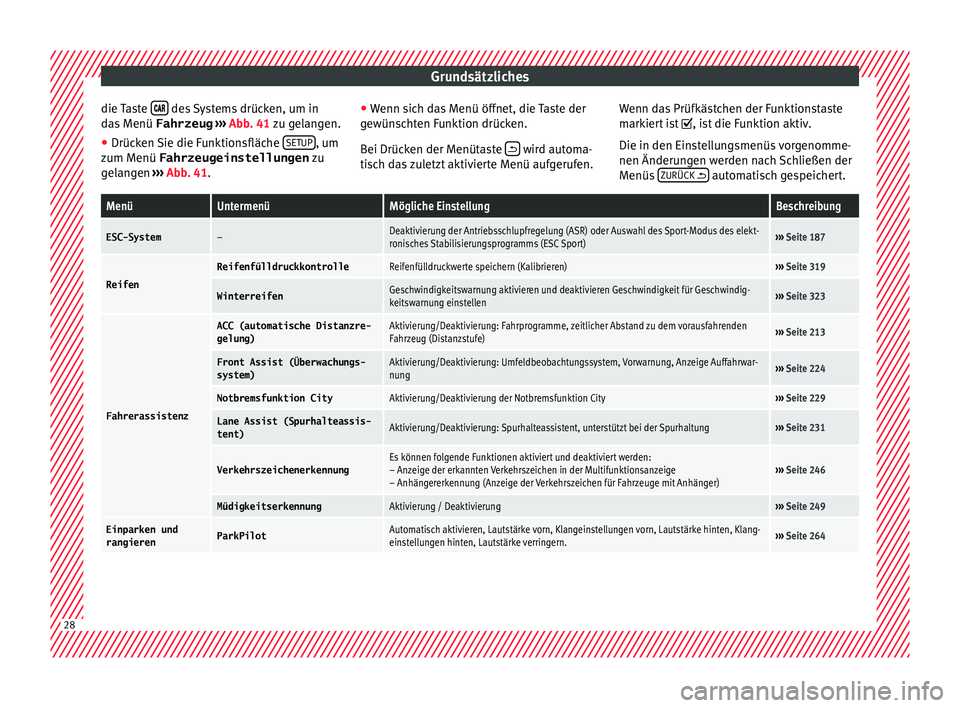

Page 30 of 356
Grundsätzliches
die Taste
des Systems drücken, um in
d a
s
Menü Fahrzeug ››› Abb. 41 zu gelangen.
● Drücken Sie die Funktionsfläche SETUP , um
z um M
enü
Fahrzeugeinstellungen zu
gelangen ››› Abb. 41. ●
Wenn sic
h das Menü öffnet, die Taste der
gewünschten Funktion drücken.
Bei Drücken der Menütaste wird automa-
ti s
c
h das zuletzt aktivierte Menü aufgerufen. Wenn das Prüfkästchen der Funktionstaste
markier
t ist , ist die Funktion aktiv.
Die in den Einstellungsmenüs vorgenomme-
nen Änderungen werden nach Schließen der
Menüs ZURÜCK
automatisch gespeichert.
MenüUntermenüMögliche EinstellungBeschreibung
ESC-System–Deaktivierung der Antriebsschlupfregelung (ASR) oder Auswahl des Sport-Modus des elekt-
ronisches Stabilisierungsprogramms (ESC Sport)›››
Seite 187
Reifen
ReifenfülldruckkontrolleReifenfülldruckwerte speichern (Kalibrieren)››› Seite 319
WinterreifenGeschwindigkeitswarnung aktivieren und deaktivieren Geschwindigkeit für Geschwindig-
keitswarnung einstellen››› Seite 323
Fahrerassistenz
ACC (automatische Distanzre-
gelung)Aktivierung/Deaktivierung: Fahrprogramme, zeitlicher Abstand zu dem vorausfahrenden
Fahrzeug (Distanzstufe)››› Seite 213
Front Assist (Überwachungs-
system)Aktivierung/Deaktivierung: Umfeldbeobachtungssystem, Vorwarnung, Anzeige Auffahrwar-
nung››› Seite 224
Notbremsfunktion CityAktivierung/Deaktivierung der Notbremsfunktion City››› Seite 229
Lane Assist (Spurhalteassis-
tent)Aktivierung/Deaktivierung: Spurhalteassistent, unterstützt bei der Spurhaltung››› Seite 231
VerkehrszeichenerkennungEs können folgende Funktionen aktiviert und deaktiviert werden:
– Anzeige der erkannten Verkehrszeichen in der Multifunktionsanzeige
– Anhängererkennung (Anzeige der Verkehrszeichen für Fahrzeuge mit Anhänger)››› Seite 246
MüdigkeitserkennungAktivierung / Deaktivierung››› Seite 249
Einparken und
rangierenParkPilotAutomatisch aktivieren, Lautstärke vorn, Klangeinstellungen vorn, Lautstärke hinten, Klang-
einstellungen hinten, Lautstärke verringern.››› Seite 264 28
