Seat Ateca 2017 Betriebsanleitung (in German)

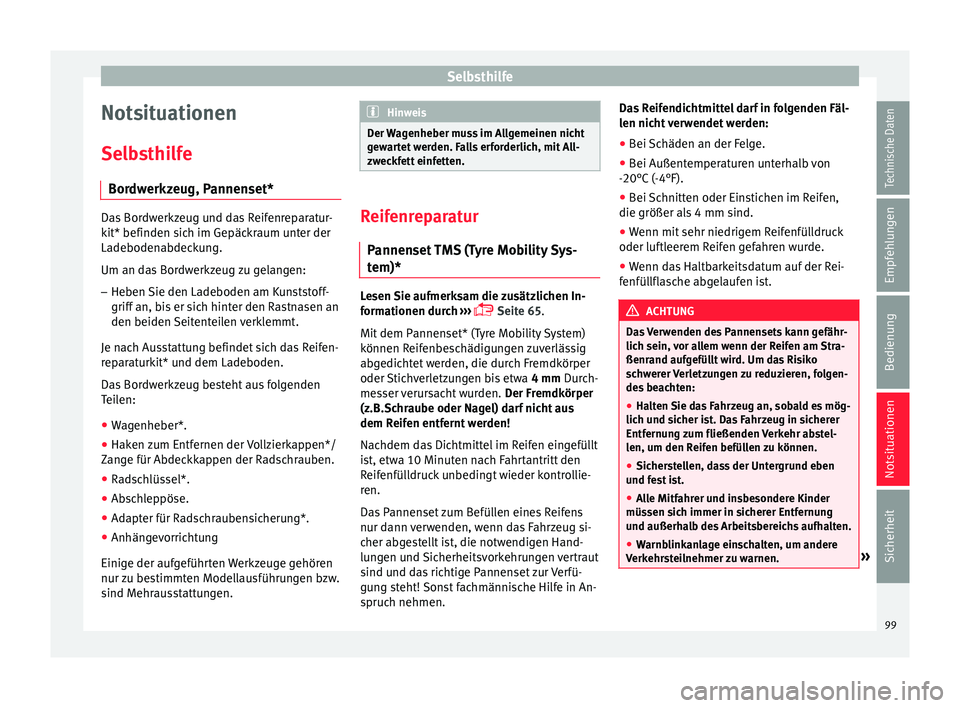

Selbsthilfe
Notsituationen
Sel b
s
thilfe
Bordwerkzeug, Pannenset* Das Bordwerkzeug und das Reifenreparatur-
kit* befinden s
ic

h im Gepäckraum unter der
Ladebodenabdeckung.
Um an das Bordwerkzeug zu gelangen:
– Heben Sie den Ladeboden am Kunststoff-
griff an, b i

s er sich hinter den Rastnasen an
den beiden Seitenteilen verklemmt.
Je nach Ausstattung befindet sich das Reifen-
reparaturkit* und dem Ladeboden.
Das Bordwerkzeug besteht aus folgenden
Teilen:
● Wagenheber*.
● Haken zum Entfernen der Vollzierkappen*/
Zang
e für Abdeckkappen der Radschrauben.
● Radschlüssel*.
● Abschleppöse.
● Adapter für Radschraubensicherung*.
● Anhängevorrichtung
Einige der aufg
eführten Werkzeuge gehören
nur zu bestimmten Modellausführungen bzw.
sind Mehrausstattungen. Hinweis
Der Wagenheber muss im Allgemeinen nicht
gew ar

tet werden. Falls erforderlich, mit All-
zweckfett einfetten. Reifenreparatur
Pannen set

TMS (Tyre Mobility Sys-
tem)* Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 65.
Mit dem Pannenset* (Tyre Mobility System)
können Reifenbeschädigungen zuverlässig
abgedichtet werden, die durch Fremdkörper
oder Stichverletzungen bis etwa 4 mm Durch-
messer verursacht wurden. Der Fremdkörper
(z.B.Schraube oder Nagel) darf nicht aus
dem Reifen entfernt werden!
Nachdem das Dichtmittel im Reifen eingefüllt
ist, etwa 10 Minuten nach Fahrtantritt den
Reifenfülldruck unbedingt wieder kontrollie-
ren.
Das Pannenset zum Befüllen eines Reifens
nur dann verwenden, wenn das Fahrzeug si-
cher abgestellt ist, die notwendigen Hand-
lungen und Sicherheitsvorkehrungen vertraut
sind und das richtige Pannenset zur Verfü-
gung steht! Sonst fachmännische Hilfe in An-
spruch nehmen. Das Reifendichtmittel darf in folgenden Fäl-
len nicht

verwendet werden:
● Bei Schäden an der Felge.
● Bei Außentemperaturen unterhalb von
-20°C (-4°F).
● Bei

Schnitten oder Einstichen im Reifen,
die größer als 4
mm sind.
● Wenn mit sehr niedrigem Reifenfülldruck
oder luftleer
em Reifen gefahren wurde.
● Wenn das Haltbarkeitsdatum auf der Rei-
fenfüllfl
asche abgelaufen ist. ACHTUNG
Das Verwenden des Pannensets kann gefähr-
lich sein, v

or allem wenn der Reifen am Stra-
ßenrand aufgefüllt wird. Um das Risiko
schwerer Verletzungen zu reduzieren, folgen-
des beachten:
● Halten Sie das Fahrzeug an, sobald es mög-
lich und s
icher ist. Das Fahrzeug in sicherer
Entfernung zum fließenden Verkehr abstel-
len, um den Reifen befüllen zu können.
● Sicherstellen, dass der Untergrund eben
und fe
st ist.
● Alle Mitfahrer und insbesondere Kinder
müssen sic
h immer in sicherer Entfernung
und außerhalb des Arbeitsbereichs aufhalten.
● Warnblinkanlage einschalten, um andere
Verkehr
steilnehmer zu warnen. » 99
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen
●

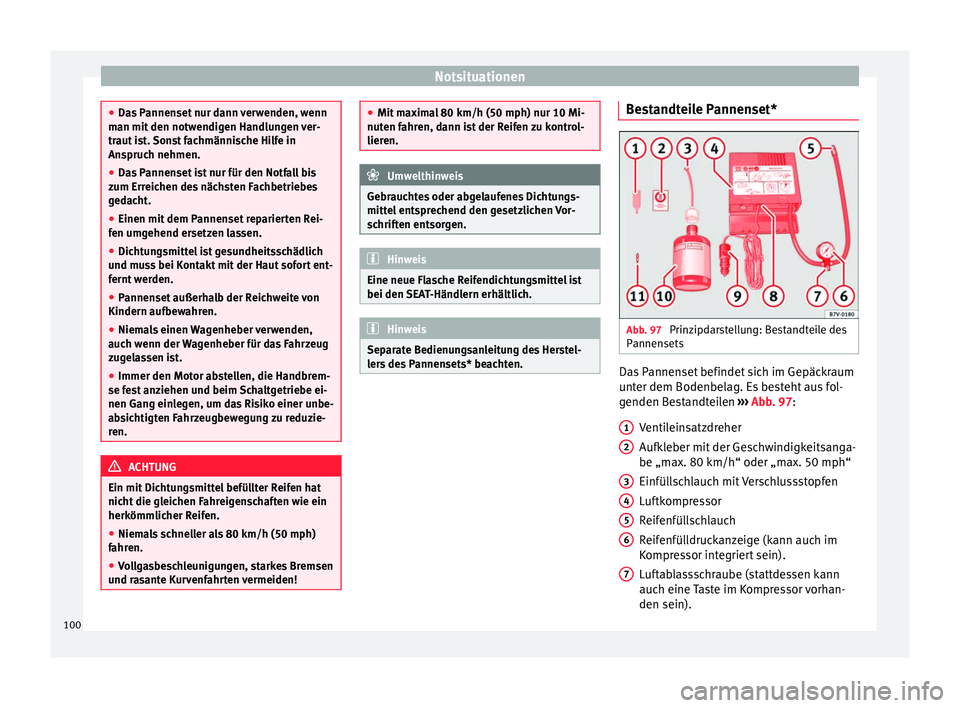

Das P
annenset nur dann verwenden, wenn
man mit den notwendigen Handlungen ver-
traut ist. Sonst fachmännische Hilfe in
Anspruch nehmen.
● Das Pannenset ist nur für den Notfall bis
zum Erreic
hen des nächsten Fachbetriebes
gedacht.
● Einen mit dem Pannenset reparierten Rei-
fen umg
ehend ersetzen lassen.
● Dichtungsmittel ist gesundheitsschädlich
und mus
s bei Kontakt mit der Haut sofort ent-
fernt werden.
● Pannenset außerhalb der Reichweite von
Kindern aufbewahren.
● Niem

als einen Wagenheber verwenden,
auch wenn der
Wagenheber für das Fahrzeug
zugelassen ist.
● Immer den Motor abstellen, die Handbrem-
se fes
t anziehen und beim Schaltgetriebe ei-
nen Gang einlegen, um das Risiko einer unbe-
absichtigten Fahrzeugbewegung zu reduzie-
ren. ACHTUNG
Ein mit Dichtungsmittel befüllter Reifen hat
nicht die gl

eichen Fahreigenschaften wie ein
herkömmlicher Reifen.
● Niemals schneller als 80 km/h (50 mph)
fahren.
● V

ollgasbeschleunigungen, starkes Bremsen
und ra
sante Kurvenfahrten vermeiden! ●
Mit m ax

imal 80 km/h (50 mph) nur 10 Mi-
nuten fahren, dann ist der Reifen zu kontrol-
lieren. Umwelthinweis
Gebrauchtes oder abgelaufenes Dichtungs-
mitt el ent

sprechend den gesetzlichen Vor-
schriften entsorgen. Hinweis
Eine neue Flasche Reifendichtungsmittel ist
bei den S EA

T-Händlern erhältlich. Hinweis
Separate Bedienungsanleitung des Herstel-
ler s

des Pannensets* beachten. Bestandteile Pannenset*
Abb. 97
Prinzipdarstellung: Bestandteile des
P annen
sets Das Pannenset befindet sich im Gepäckraum
u
nt
er dem Bodenbel

ag. Es besteht aus fol-
genden Bestandteilen ››› Abb. 97:
Ventileinsatzdreher
Aufkleber mit der Geschwindigkeitsanga-
be „max. 80 km/h“ oder „max. 50 mph“
Einfüllschlauch mit Verschlussstopfen
Luftkompressor
Reifenfüllschlauch
Reifenfülldruckanzeige (kann auch im
Kompressor integriert sein).
Luftablassschraube (stattdessen kann
auch eine Taste im Kompressor vorhan-
den sein).
1 2
3
4
5
6
7
100

Selbsthilfe

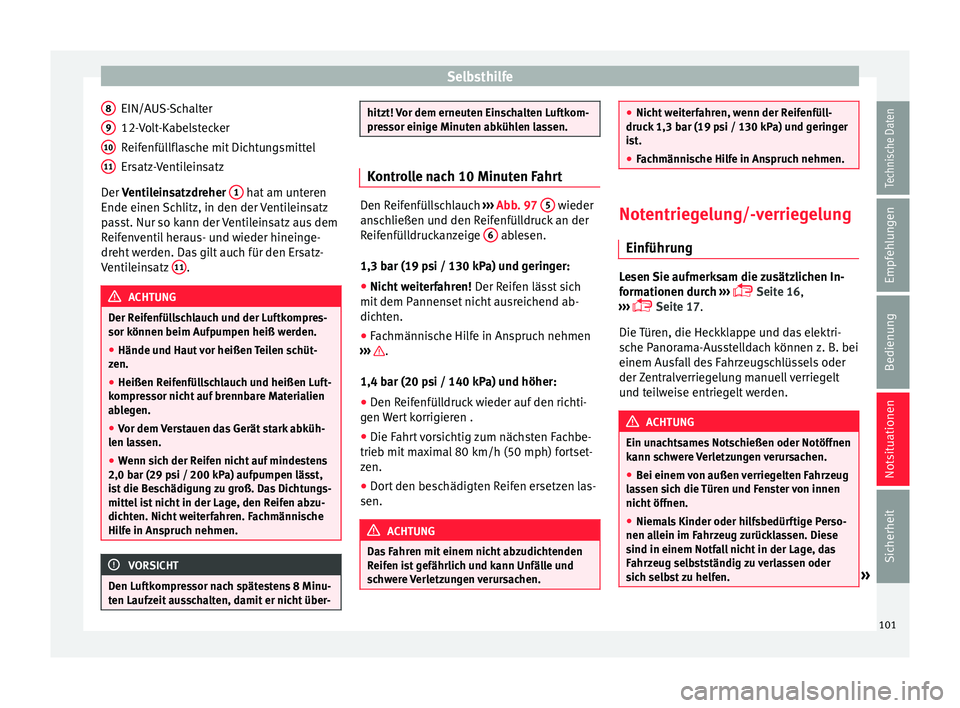

EIN/AUS-Schalter
12- V
o
lt-Kabelstecker
Reifenfüllflasche mit Dichtungsmittel
Ersatz-Ventileinsatz
Der Ventileinsatzdreher 1 hat am unteren
Ende einen Sc
h

litz, in den der Ventileinsatz
passt. Nur so kann der Ventileinsatz aus dem
Reifenventil heraus- und wieder hineinge-
dreht werden. Das gilt auch für den Ersatz-
Ventileinsatz 11 .
ACHTUNG
Der Reifenfüllschlauch und der Luftkompres-
sor können beim Aufp umpen heiß w

erden.
● Hände und Haut vor heißen Teilen schüt-
zen.
● Heißen Reif

enfüllschlauch und heißen Luft-
kompre
ssor nicht auf brennbare Materialien
ablegen.
● Vor dem Verstauen das Gerät stark abküh-
len la
ssen.
● Wenn sich der Reifen nicht auf mindestens
2,0 bar (29 ps
i / 200 kPa) aufpumpen lässt,
ist die Beschädigung zu groß. Das Dichtungs-
mittel ist nicht in der Lage, den Reifen abzu-
dichten. Nicht weiterfahren. Fachmännische
Hilfe in Anspruch nehmen. VORSICHT
Den Luftkompressor nach spätestens 8 Minu-
ten Laufz eit

ausschalten, damit er nicht über-8
9
10
11 hitzt! Vor dem erneuten Einschalten Luftkom-
pre
s

sor einige Minuten abkühlen lassen. Kontrolle nach 10 Minuten Fahrt
Den Reifenfüllschlauch
›››
Abb. 97 5 wieder
ans c
hließen und den Reifenfülldruck an der
Reifenfülldruckanzeige 6 ablesen.
1,3 bar (19 p s

i / 130 kPa) und geringer:
● Nicht weiterfahren! Der Reif
en lässt sich
mit dem Pannenset nicht ausreichend ab-
dichten.
● Fachmännische Hilfe in Anspruch nehmen
›››
.
1,4 b ar (20 p
s
i / 140 kPa) und höher:
● Den Reifenfülldruck wieder auf den richti-
gen W
ert korrigieren .
● Die Fahrt vorsichtig zum nächsten Fachbe-
trieb mit m
aximal 80 km/h (50 mph) fortset-
zen.
● Dort den beschädigten Reifen ersetzen las-
sen. ACHTUNG
Das Fahren mit einem nicht abzudichtenden
Reif en i

st gefährlich und kann Unfälle und
schwere Verletzungen verursachen. ●
Nicht w

eiterfahren, wenn der Reifenfüll-
druck 1,3 bar (19 psi / 130 kPa) und geringer
ist.
● Fachmännische Hilfe in Anspruch nehmen. Notentriegelung/-verriegelung
Einführun g Lesen Sie aufmerksam die zusätzlichen In-
form
ationen dur

ch ›››
 Seite 16,
›››  Seite 17.
Die Türen, die Heckklappe und das elektri-
sche Panorama-Ausstelldach können z. B. bei
einem Ausfall des Fahrzeugschlüssels oder
der Zentralverriegelung manuell verriegelt
und teilweise entriegelt werden. ACHTUNG
Ein unachtsames Notschießen oder Notöffnen
kann s c

hwere Verletzungen verursachen.
● Bei einem von außen verriegelten Fahrzeug
las
sen sich die Türen und Fenster von innen
nicht öffnen.
● Niemals Kinder oder hilfsbedürftige Perso-
nen all
ein im Fahrzeug zurücklassen. Diese
sind in einem Notfall nicht in der Lage, das
Fahrzeug selbstständig zu verlassen oder
sich selbst zu helfen. » 101
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen
●

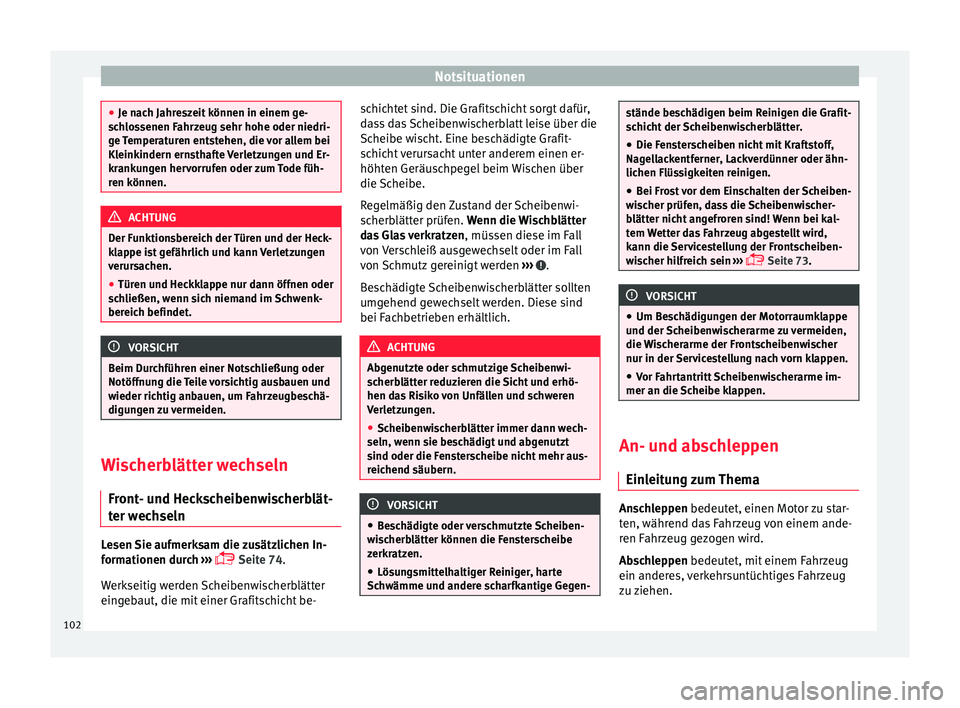

Je nac h Jahr
eszeit können in einem ge-
schlossenen Fahrzeug sehr hohe oder niedri-
ge Temperaturen entstehen, die vor allem bei
Kleinkindern ernsthafte Verletzungen und Er-
krankungen hervorrufen oder zum Tode füh-
ren können. ACHTUNG
Der Funktionsbereich der Türen und der Heck-
k lap

pe ist gefährlich und kann Verletzungen
verursachen.
● Türen und Heckklappe nur dann öffnen oder
sch
ließen, wenn sich niemand im Schwenk-
bereich befindet. VORSICHT
Beim Durchführen einer Notschließung oder
Notöffnu n

g die Teile vorsichtig ausbauen und
wieder richtig anbauen, um Fahrzeugbeschä-
digungen zu vermeiden. Wischerblätter wechseln
Fr ont - u

nd Heckscheibenwischerblät-
ter wechseln Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 74.
Werkseitig werden Scheibenwischerblätter
eingebaut, die mit einer Grafitschicht be- schichtet sind. Die Grafitschicht sorgt dafür,
das

s das Scheibenwischerblatt leise über die
Scheibe wischt. Eine beschädigte Grafit-
schicht verursacht unter anderem einen er-
höhten Geräuschpegel beim Wischen über
die Scheibe.
Regelmäßig den Zustand der Scheibenwi-
scherblätter prüfen. Wenn die Wischblätter
das Glas verkratzen , müssen diese im Fall
von Verschleiß ausgewechselt oder im Fall
von Schmutz gereinigt werden ››› .
B e
s

chädigte Scheibenwischerblätter sollten
umgehend gewechselt werden. Diese sind
bei Fachbetrieben erhältlich. ACHTUNG
Abgenutzte oder schmutzige Scheibenwi-
sc herb

lätter reduzieren die Sicht und erhö-
hen das Risiko von Unfällen und schweren
Verletzungen.
● Scheibenwischerblätter immer dann wech-
seln, wenn sie be
schädigt und abgenutzt
sind oder die Fensterscheibe nicht mehr aus-
reichend säubern. VORSICHT
● Be s

chädigte oder verschmutzte Scheiben-
wischerblätter können die Fensterscheibe
zerkratzen.
● Lösungsmittelhaltiger Reiniger, harte
Schwämme u
nd andere scharfkantige Gegen- stände beschädigen beim Reinigen die Grafit-
sc
hic

ht der Scheibenwischerblätter.
● Die Fensterscheiben nicht mit Kraftstoff,
Nagell
ackentferner, Lackverdünner oder ähn-
lichen Flüssigkeiten reinigen.
● Bei Frost vor dem Einschalten der Scheiben-
wis
cher prüfen, dass die Scheibenwischer-
blätter nicht angefroren sind! Wenn bei kal-
tem Wetter das Fahrzeug abgestellt wird,
kann die Servicestellung der Frontscheiben-
wischer hilfreich sein ›››
 Seite 73
. VORSICHT
● Um Be s

chädigungen der Motorraumklappe
und der Scheibenwischerarme zu vermeiden,
die Wischerarme der Frontscheibenwischer
nur in der Servicestellung nach vorn klappen.
● Vor Fahrtantritt Scheibenwischerarme im-
mer an die Scheibe k
lappen. An- und abschleppen
Ein leit

ung zum Thema Anschleppen bedeut
et, einen Mot
or
zu star-
ten, während das Fahrzeug von einem ande-
ren Fahrzeug gezogen wird.
Abschleppen bedeutet, mit einem Fahrzeug
ein anderes, verkehrsuntüchtiges Fahrzeug
zu ziehen.
102

Selbsthilfe

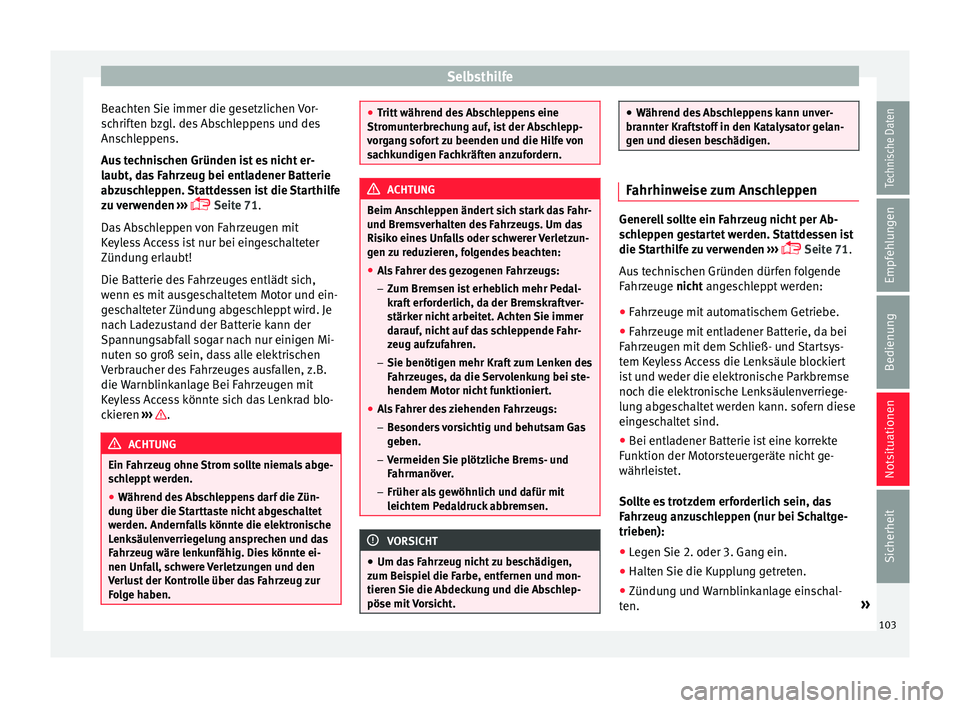

Beachten Sie immer die gesetzlichen Vor-
s c
hrif
ten bzgl. des Abschleppens und des
Anschleppens.
Aus technischen Gründen ist es nicht er-
laubt, das Fahrzeug bei entladener Batterie
abzuschleppen. Stattdessen ist die Starthilfe
zu verwenden ›››
 Seite 71.
Das Abschleppen von Fahrzeugen mit
Keyless Access ist nur bei eingeschalteter
Zündung erlaubt!
Die Batterie des Fahrzeuges entlädt sich,
wenn es mit ausgeschaltetem Motor und ein-
geschalteter Zündung abgeschleppt wird. Je
nach Ladezustand der Batterie kann der
Spannungsabfall sogar nach nur einigen Mi-
nuten so groß sein, dass alle elektrischen
Verbraucher des Fahrzeuges ausfallen, z.B.
die Warnblinkanlage Bei Fahrzeugen mit
Keyless Access könnte sich das Lenkrad blo-
ckieren ››› .
ACHTUNG
Ein Fahrzeug ohne Strom sollte niemals abge-
sc h

leppt werden.
● Während des Abschleppens darf die Zün-
dung über die
Starttaste nicht abgeschaltet
werden. Andernfalls könnte die elektronische
Lenksäulenverriegelung ansprechen und das
Fahrzeug wäre lenkunfähig. Dies könnte ei-
nen Unfall, schwere Verletzungen und den
Verlust der Kontrolle über das Fahrzeug zur
Folge haben. ●
Tritt währ

end des Abschleppens eine
Stromunterbrechung auf, ist der Abschlepp-
vorgang sofort zu beenden und die Hilfe von
sachkundigen Fachkräften anzufordern. ACHTUNG
Beim Anschleppen ändert sich stark das Fahr-
u nd Br ems

verhalten des Fahrzeugs. Um das
Risiko eines Unfalls oder schwerer Verletzun-
gen zu reduzieren, folgendes beachten:
● Als Fahrer des gezogenen Fahrzeugs:
– Zum Bremsen i

st erheblich mehr Pedal-
kraft erforderlich, da der Bremskraftver-
stärker nicht arbeitet. Achten Sie immer
darauf, nicht auf das schleppende Fahr-
zeug aufzufahren.
– Sie benötigen mehr Kraft zum Lenken des
Fahrzeuges, da die Servolenkung bei ste-
hendem Motor nicht funktioniert.
● Als Fahrer des ziehenden Fahrzeugs:
– Besonder

s vorsichtig und behutsam Gas
geben.
– Vermeiden Sie plötzliche Brems- und
Fahrmanöver.
– Früher als gewöhnlich und dafür mit
leichtem Pedaldruck abbremsen. VORSICHT
● Um da s

Fahrzeug nicht zu beschädigen,
zum Beispiel die Farbe, entfernen und mon-
tieren Sie die Abdeckung und die Abschlep-
pöse mit Vorsicht. ●
Währ end de

s Abschleppens kann unver-
brannter Kraftstoff in den Katalysator gelan-
gen und diesen beschädigen. Fahrhinweise zum Anschleppen
Generell sollte ein Fahrzeug nicht per Ab-
sc
h

leppen gestartet werden. Stattdessen ist
die Starthilfe zu verwenden ›››
 Seite 71.
Aus technischen Gründen dürfen folgende
Fahrzeuge nicht angeschleppt werden:
● Fahrzeuge mit automatischem Getriebe.
● Fahrzeuge mit entladener Batterie, da bei
Fahr z

eugen mit dem Schließ- und Startsys-
tem Keyless Access die Lenksäule blockiert
ist und weder die elektronische Parkbremse
noch die elektronische Lenksäulenverriege-
lung abgeschaltet werden kann. sofern diese
eingeschaltet sind.
● Bei entladener Batterie ist eine korrekte
Funktion der Mot
orsteuergeräte nicht ge-
währleistet.
Sollte es trotzdem erforderlich sein, das
Fahrzeug anzuschleppen (nur bei Schaltge-
trieben):
● Legen Sie 2. oder 3. Gang ein.
● Halten Sie die Kupplung getreten.
● Zündung und Warnblinkanlage einschal-
ten. »
103
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen
● Wenn s
ic
h beide Fahrzeuge in Bewegung
befinden, lassen Sie das Kupplungspedal
los.
● Sobald der Motor startet, das Kupplungs-
pedal betätig
en und den Gang herausneh-
men, um einen Zusammenstoß mit dem zieh-
enden Fahrzeug zu vermeiden. VORSICHT
Bei einem Anschleppen kann unverbrannter
Kraf t

stoff in den Katalysator gelangen und
diesen beschädigen. Hinweis
Ein Anschleppen ist nur möglich, wenn die
elektr oni

sche Parkbremse und ggf. die elekt-
ronische Lenksäulenverriegelung abgeschal-
tet sind. Bei einem Fahrzeug ohne Strom oder
bei einem Defekt in der elektrischen Anlage
ist der Motor mit dem Starthilfekabel zu star-
ten, um die elektronische Parkbremse und die
elektronische Lenksäulenverriegelung zu lö-
sen. Hinweise zum Abschleppen
Abschleppseil bzw. Abschleppstange
Die Ab
s
c

hleppstange ist sicherer und vermei-
det eine Fahrzeugbeschädigung Nur wenn ei-
ne solche nicht zur Verfügung steht, sollten
Sie ein Abschleppseil benutzen. Das Abschleppseil sollte elastisch sein, da-
mit beide Fahr

zeuge geschont werden. Ein
Kunstfaserseil oder ein Seil aus ähnlich elas-
tischem Material verwenden.
Befestigen Sie das Seil oder die Abschlepp-
stange ausschließlich an den dafür vorgese-
henen Abschleppösen oder an der Anhänge-
vorrichtung.
Ist das Fahrzeug werksseitig mit einer An-
hängevorrichtung ausgestattet ist das Ab-
schleppen mit einer Abschleppstange nur er-
laubt, wenn die Stange speziell zum Aufsatz
auf einen Kugelkopf ausgelegt ist ››› Sei-
te 291.
Abschleppen eines Fahrzeugs:
Prüfen Sie, ob das Fahrzeug abgeschleppt
werden kann ››› Seite 104, Wann ist das Ab-
schleppen des Fahrzeuges nicht erlaubt? .
● Zündung einschalten.
● Bringen Sie den Schalthebel in die Leer-
laufs
tellung oder den Wählhebel für Fahrstu-
fenauswahl in die Position N ››› Seite 202.
● Das Fahrzeug darf keinesfalls mit einer Ge-
sch
windigkeit über 50 km/h (30 mph) abge-
schleppt werden.
● Das Fahrzeug darf 50 km abgeschleppt
werden.
● B

ei Verwendung eines Abschleppwagens
dürfen F
ahrzeuge mit Automatikgetriebe nur mit angehobenen Vorderrädern abgeschleppt
werden.
Ab

schleppen von Fahrzeugen mit Allradan-
trieb (4Drive)
Die Fahrzeuge mit Allradantrieb (4Drive) kön-
nen mit Abschleppseil oder Abschleppstange
abgeschleppt werden. Wird das Fahrzeug mit
angehobenen Vorder- oder Hinterrädern ab-
geschleppt, ist der Motor abzuschalten, da
andernfalls der Antriebsstrang beschädigt
werden könnte.
Wann ist das Abschleppen des Fahrzeuges
nicht erlaubt?
● Wenn infolge eines Defekts Öl im Schaltge-
triebe feh
lt.
● Wenn die Batterie entladen ist, da die Len-
kun
g weiterhin blockiert ist und ggf. weder
die elektronische Parkbremse noch die elekt-
ronische Lenksäulenverriegelung abgeschal-
tet werden kann.
● Wenn das Fahrzeug weiter als 50 km abge-
sch
leppt werden muss.
● Wenn beispielsweise nach einem Unfall
nicht s
ichergestellt ist, dass die Räder korrekt
drehen oder die Lenkung funktioniert.
Beim Abschleppen eines anderen Fahrzeugs:
● Gesetzliche Bestimmungen beachten.
104

Selbsthilfe
● Hin w
ei
se der Bedienungsanleitung bzgl.
des Abschleppens anderer Fahrzeuge beach-
ten. Hinweis
Das Fahrzeug kann nur abgeschleppt werden,
wenn die el ektr

onische Parkbremse und die
elektronische Lenksäulenverriegelung abge-
schaltet sind. Ein Fahrzeug ohne Strom oder
bei einem Defekt in der elektrischen Anlage
ist der Motor mit dem Starthilfekabel
›››  Seite 71 zu starten, um die elektroni-
sche Parkbremse und die elektronische Lenk-

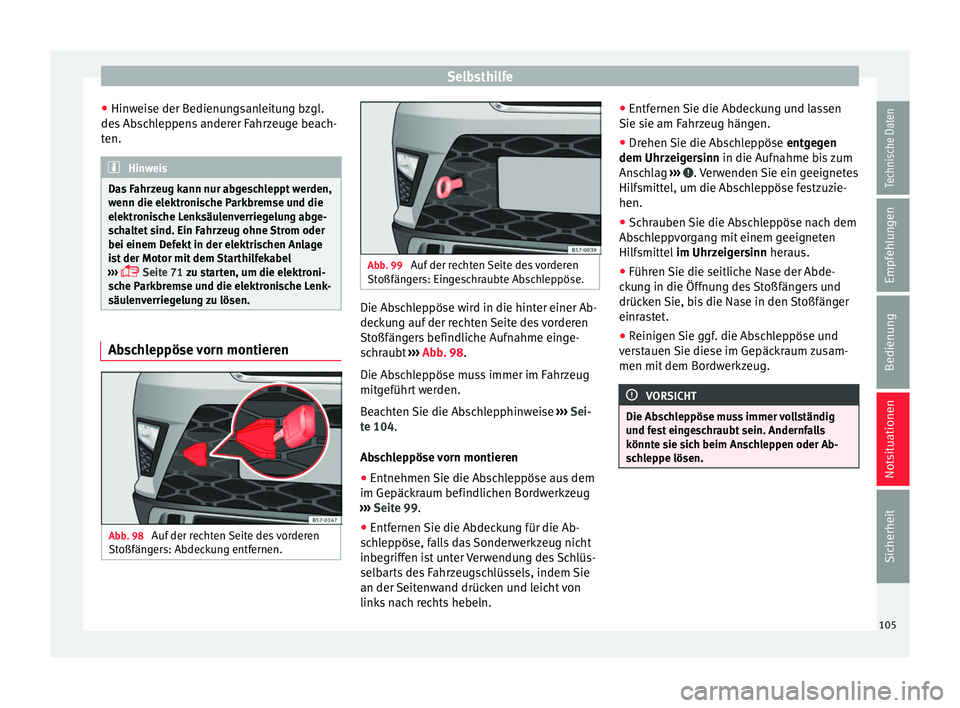

säulenverriegelung zu lösen. Abschleppöse vorn montieren
Abb. 98
Auf der rechten Seite des vorderen
St oßfän
g

ers: Abdeckung entfernen. Abb. 99
Auf der rechten Seite des vorderen
Stoßfän g

ers: Eingeschraubte Abschleppöse. Die Abschleppöse wird in die hinter einer Ab-
dec
k
u

ng auf der rechten Seite des vorderen
Stoßfängers befindliche Aufnahme einge-
schraubt ››› Abb. 98.
Die Abschleppöse muss immer im Fahrzeug
mitgeführt werden.
Beachten Sie die Abschlepphinweise ››› Sei-
te 104.
Abschleppöse vorn montieren
● Entnehmen Sie die Abschleppöse aus dem
im Gepäckr
aum befindlichen Bordwerkzeug
››› Seite 99.
● Entfernen Sie die Abdeckung für die Ab-
sch
leppöse, falls das Sonderwerkzeug nicht
inbegriffen ist unter Verwendung des Schlüs-
selbarts des Fahrzeugschlüssels, indem Sie
an der Seitenwand drücken und leicht von
links nach rechts hebeln. ●
Entfernen Sie die Abdec
kung und lassen
Sie sie am Fahrzeug hängen.
● Drehen Sie die Abschleppöse entge
gen
dem Uhrzeigersinn in die Aufnahme bis zum
Anschlag ››› . Verwenden Sie ein geeignetes
Hi lf
smitt

el, um die Abschleppöse festzuzie-
hen.
● Schrauben Sie die Abschleppöse nach dem
Absc
hleppvorgang mit einem geeigneten
Hilfsmittel im Uhrzeigersinn heraus.
● Führen Sie die seitliche Nase der Abde-
cku
ng in die Öffnung des Stoßfängers und
drücken Sie, bis die Nase in den Stoßfänger
einrastet.
● Reinigen Sie ggf. die Abschleppöse und
vers
tauen Sie diese im Gepäckraum zusam-
men mit dem Bordwerkzeug. VORSICHT
Die Abschleppöse muss immer vollständig
und f e

st eingeschraubt sein. Andernfalls
könnte sie sich beim Anschleppen oder Ab-
schleppe lösen. 105
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen

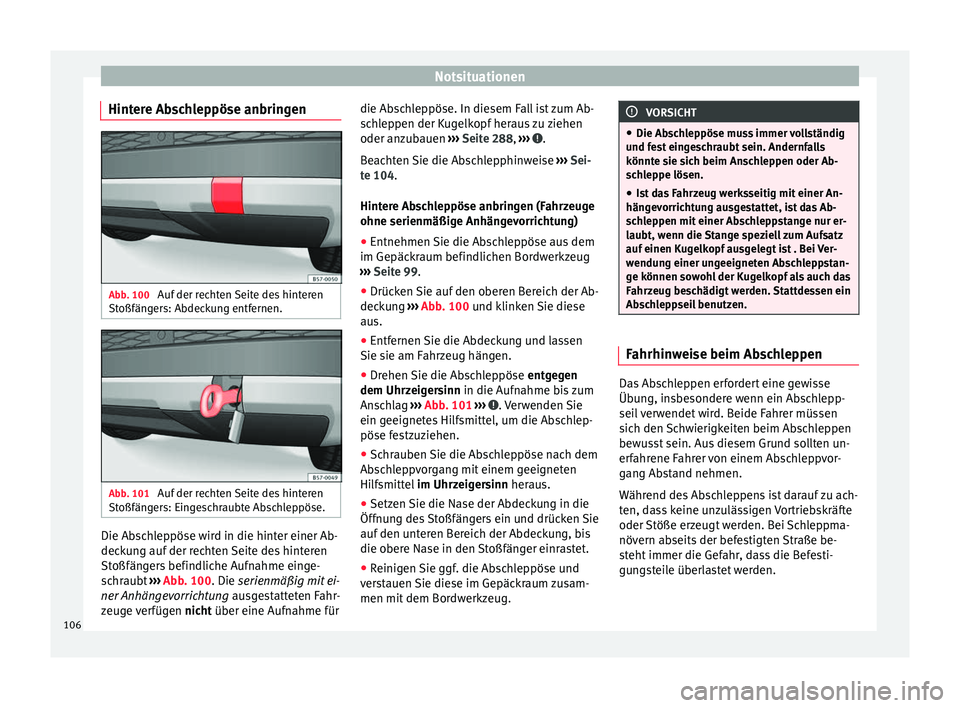

Hintere Abschleppöse anbringen Abb. 100
Auf der rechten Seite des hinteren
St oßfän
g
ers: Abdeckung entfernen. Abb. 101
Auf der rechten Seite des hinteren
St oßfän g

ers: Eingeschraubte Abschleppöse. Die Abschleppöse wird in die hinter einer Ab-
dec
k
u

ng auf der rechten Seite des hinteren
Stoßfängers befindliche Aufnahme einge-
schraubt ››› Abb. 100. Die serienmäßig mit ei-
ner Anhängevorrichtung ausgestatteten Fahr-
zeuge verfügen nicht über eine Aufnahme für die Abschleppöse. In diesem Fall ist zum Ab-
sch

leppen der Kugelkopf heraus zu ziehen
oder anzubauen ››› Seite 288, ››› .
B e
ac

hten Sie die Abschlepphinweise ››› Sei-
te 104.
Hintere Abschleppöse anbringen (Fahrzeuge
ohne serienmäßige Anhängevorrichtung)
● Entnehmen Sie die Abschleppöse aus dem
im Gepäckr
aum befindlichen Bordwerkzeug
››› Seite 99.
● Drücken Sie auf den oberen Bereich der Ab-
decku
ng ››› Abb. 100 und klinken Sie diese
aus.
● Entfernen Sie die Abdeckung und lassen
Sie sie am Fahr
zeug hängen.
● Drehen Sie die Abschleppöse entge
gen
dem Uhrzeigersinn in die Aufnahme bis zum
Anschlag ››› Abb. 101 ››› . Verwenden Sie
ein g eeignet
e

s Hilfsmittel, um die Abschlep-
pöse festzuziehen.
● Schrauben Sie die Abschleppöse nach dem
Absc
hleppvorgang mit einem geeigneten
Hilfsmittel im Uhrzeigersinn heraus.
● Setzen Sie die Nase der Abdeckung in die
Öffnun
g des Stoßfängers ein und drücken Sie
auf den unteren Bereich der Abdeckung, bis
die obere Nase in den Stoßfänger einrastet.
● Reinigen Sie ggf. die Abschleppöse und
vers
tauen Sie diese im Gepäckraum zusam-
men mit dem Bordwerkzeug. VORSICHT
● Die Abs c

hleppöse muss immer vollständig
und fest eingeschraubt sein. Andernfalls
könnte sie sich beim Anschleppen oder Ab-
schleppe lösen.
● Ist das Fahrzeug werksseitig mit einer An-
hängev
orrichtung ausgestattet, ist das Ab-
schleppen mit einer Abschleppstange nur er-
laubt, wenn die Stange speziell zum Aufsatz
auf einen Kugelkopf ausgelegt ist . Bei Ver-
wendung einer ungeeigneten Abschleppstan-
ge können sowohl der Kugelkopf als auch das
Fahrzeug beschädigt werden. Stattdessen ein
Abschleppseil benutzen. Fahrhinweise beim Abschleppen
Das Abschleppen erfordert eine gewisse
Üb
u
n

g, insbesondere wenn ein Abschlepp-
seil verwendet wird. Beide Fahrer müssen
sich den Schwierigkeiten beim Abschleppen
bewusst sein. Aus diesem Grund sollten un-
erfahrene Fahrer von einem Abschleppvor-
gang Abstand nehmen.
Während des Abschleppens ist darauf zu ach-
ten, dass keine unzulässigen Vortriebskräfte
oder Stöße erzeugt werden. Bei Schleppma-
növern abseits der befestigten Straße be-
steht immer die Gefahr, dass die Befesti-
gungsteile überlastet werden.
106

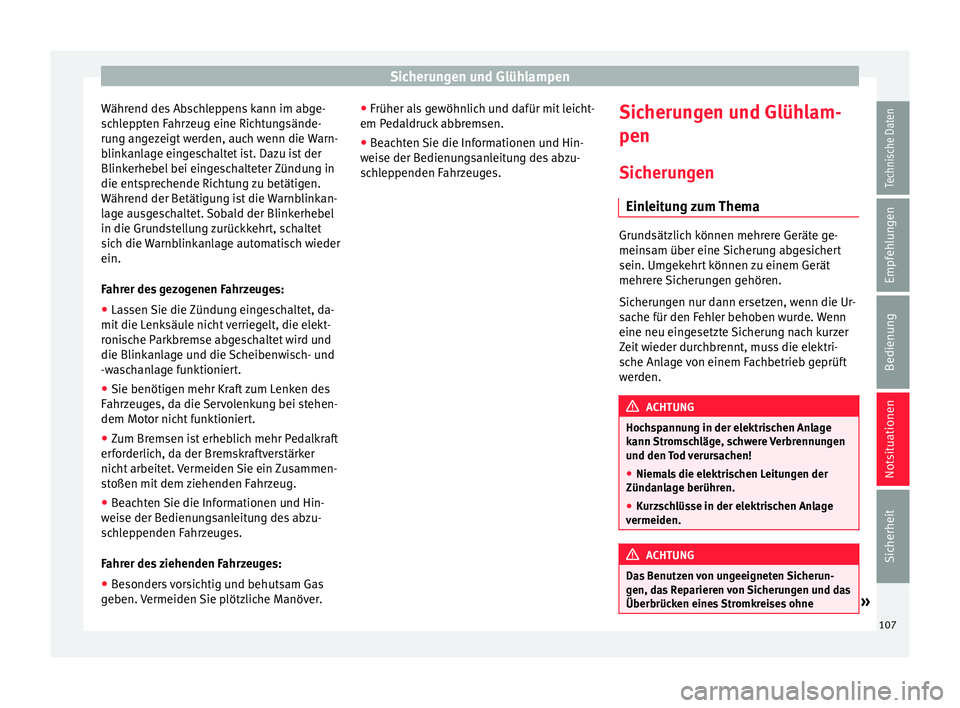

Sicherungen und Glühlampen
Während des Abschleppens kann im abge-
s c
h
leppten Fahrzeug eine Richtungsände-
rung angezeigt werden, auch wenn die Warn-
blinkanlage eingeschaltet ist. Dazu ist der
Blinkerhebel bei eingeschalteter Zündung in
die entsprechende Richtung zu betätigen.
Während der Betätigung ist die Warnblinkan-
lage ausgeschaltet. Sobald der Blinkerhebel
in die Grundstellung zurückkehrt, schaltet
sich die Warnblinkanlage automatisch wieder
ein.
Fahrer des gezogenen Fahrzeuges:
● Lassen Sie die Zündung eingeschaltet, da-
mit die Lenk
säule nicht verriegelt, die elekt-
ronische Parkbremse abgeschaltet wird und
die Blinkanlage und die Scheibenwisch- und
-waschanlage funktioniert.
● Sie benötigen mehr Kraft zum Lenken des
Fahrz
euges, da die Servolenkung bei stehen-
dem Motor nicht funktioniert.
● Zum Bremsen ist erheblich mehr Pedalkraft
erfor
derlich, da der Bremskraftverstärker
nicht arbeitet. Vermeiden Sie ein Zusammen-
stoßen mit dem ziehenden Fahrzeug.
● Beachten Sie die Informationen und Hin-
weise der B
edienungsanleitung des abzu-
schleppenden Fahrzeuges.
Fahrer des ziehenden Fahrzeuges:
● Besonders vorsichtig und behutsam Gas
geben.
Vermeiden Sie plötzliche Manöver. ●
Früher als g
ewöhnlich und dafür mit leicht-
em Pedaldruck abbremsen.
● Beachten Sie die Informationen und Hin-
weise der B
edienungsanleitung des abzu-
schleppenden Fahrzeuges. Sicherungen und Glühlam-
pen
Sic heru
n

gen
Einleitung zum Thema Grundsätzlich können mehrere Geräte ge-
meins
am über eine

Sicherung abgesichert
sein. Umgekehrt können zu einem Gerät
mehrere Sicherungen gehören.
Sicherungen nur dann ersetzen, wenn die Ur-
sache für den Fehler behoben wurde. Wenn
eine neu eingesetzte Sicherung nach kurzer
Zeit wieder durchbrennt, muss die elektri-
sche Anlage von einem Fachbetrieb geprüft
werden. ACHTUNG
Hochspannung in der elektrischen Anlage
kann Str

omschläge, schwere Verbrennungen
und den Tod verursachen!
● Niemals die elektrischen Leitungen der
Zündanl
age berühren.
● Kurzschlüsse in der elektrischen Anlage
vermeiden. ACHTUNG
Das Benutzen von ungeeigneten Sicherun-
gen, d a

s Reparieren von Sicherungen und das
Überbrücken eines Stromkreises ohne » 107
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen

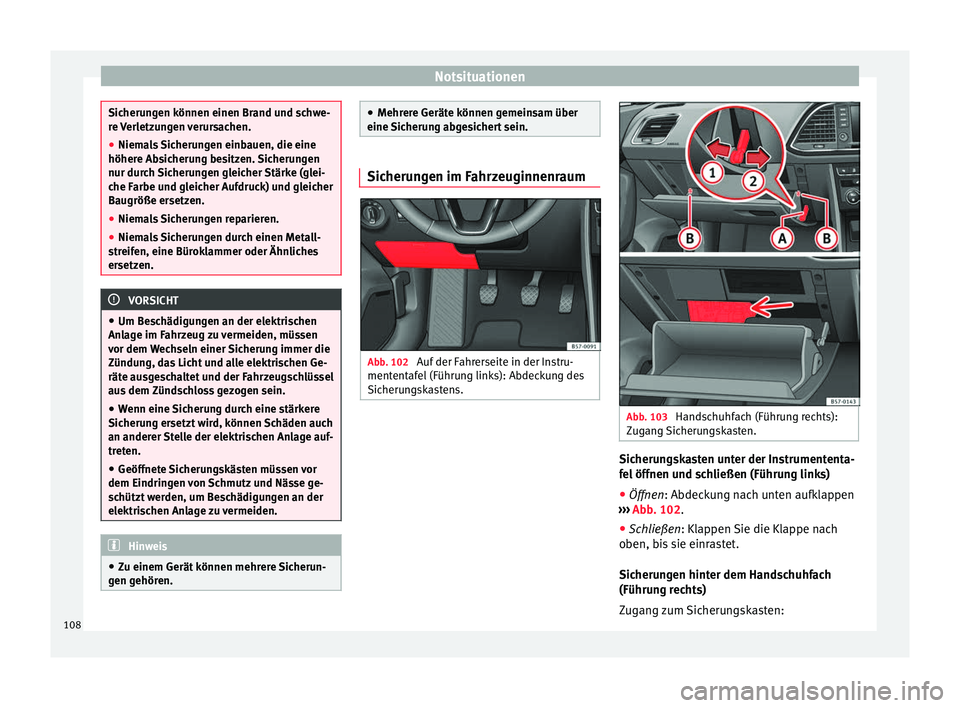

Sicherungen können einen Brand und schwe-
re
V
erletzungen verursachen.
● Niemals Sicherungen einbauen, die eine
höhere Abs
icherung besitzen. Sicherungen
nur durch Sicherungen gleicher Stärke (glei-
che Farbe und gleicher Aufdruck) und gleicher
Baugröße ersetzen.
● Niemals Sicherungen reparieren.
● Niemals Sicherungen durch einen Metall-
streif
en, eine Büroklammer oder Ähnliches
ersetzen. VORSICHT
● Um Be s

chädigungen an der elektrischen
Anlage im Fahrzeug zu vermeiden, müssen
vor dem Wechseln einer Sicherung immer die
Zündung, das Licht und alle elektrischen Ge-
räte ausgeschaltet und der Fahrzeugschlüssel
aus dem Zündschloss gezogen sein.
● Wenn eine Sicherung durch eine stärkere
Sicherun
g ersetzt wird, können Schäden auch
an anderer Stelle der elektrischen Anlage auf-
treten.
● Geöffnete Sicherungskästen müssen vor
dem Eindringen
von Schmutz und Nässe ge-
schützt werden, um Beschädigungen an der
elektrischen Anlage zu vermeiden. Hinweis
● Zu einem Gerät k

önnen mehrere Sicherun-
gen gehören. ●
Mehr er

e Geräte können gemeinsam über
eine Sicherung abgesichert sein. Sicherungen im Fahrzeuginnenraum
Abb. 102
Auf der Fahrerseite in der Instru-
ment ent
af

el (Führung links): Abdeckung des
Sicherungskastens. Abb. 103
Handschuhfach (Führung rechts):
Z ug
an

g Sicherungskasten. Sicherungskasten unter der Instrumententa-
f
el
öff

nen und schließen (Führung links)
● Öffnen: Abdecku
ng nach unten aufklappen
››› Abb. 102.
● Schließen: Klappen
Sie die Klappe nach
oben, bis sie einrastet.
Sicherungen hinter dem Handschuhfach
(Führung rechts)
Zugang zum Sicherungskasten:
108
