Fusibles y lámparas

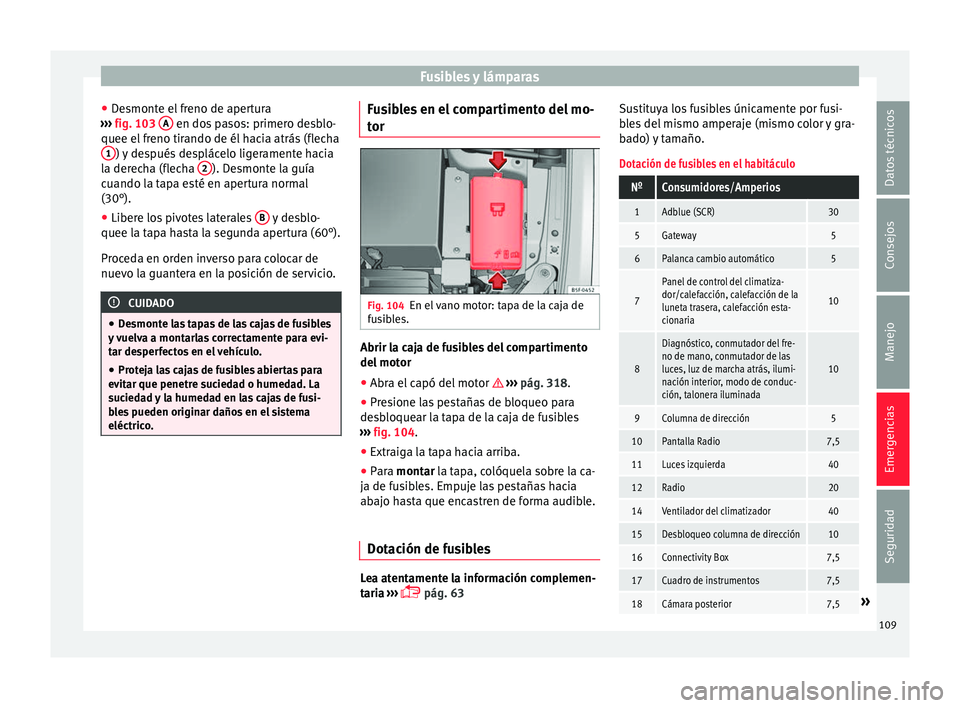

● De
smont
e el freno de apertura
››› fig. 103 A en dos pasos: primero desblo-
quee el fr
eno tir
ando de él hacia atrás (flecha
1 ) y después desplácelo ligeramente hacia
l a der
ec

ha (flecha 2 ). Desmonte la guía
c uando l
a t
apa esté en apertura normal
(30°).
● Libere los pivotes laterales B y desblo-
quee l a t
ap

a hasta la segunda apertura (60°).
Proceda en orden inverso para colocar de
nuevo la guantera en la posición de servicio. CUIDADO
● De smont

e las tapas de las cajas de fusibles
y vuelva a montarlas correctamente para evi-
tar desperfectos en el vehículo.
● Proteja las cajas de fusibles abiertas para
evitar que penetr
e suciedad o humedad. La
suciedad y la humedad en las cajas de fusi-
bles pueden originar daños en el sistema
eléctrico. Fusibles en el compartimento del mo-
t
or Fig. 104
En el vano motor: tapa de la caja de
f u
s

ibles. Abrir la caja de fusibles del compartimento
del
mot
or
● Abr

a el capó del motor  ›››
pág. 318.
● Presione las pestañas de bloqueo para
desb
loquear la tapa de la caja de fusibles
››› fig. 104.
● Extraiga la tapa hacia arriba.
● Para montar la tapa, colóquela sobre la ca-
ja de f
usibles. Empuje las pestañas hacia
abajo hasta que encastren de forma audible.
Dotación de fusibles Lea atentamente la información complemen-
t
ari
a

›››
 pág. 63 Sustituya los fusibles únicamente por fusi-
ble

s del mismo amperaje (mismo color y gra-
bado) y tamaño.
Dotación de fusibles en el habitáculo
NºConsumidores/Amperios
1Adblue (SCR)30
5Gateway5
6Palanca cambio automático5
7
Panel de control del climatiza-
dor/calefacción, calefacción de la
luneta trasera, calefacción esta-
cionaria
10
8
Diagnóstico, conmutador del fre-
no de mano, conmutador de las
luces, luz de marcha atrás, ilumi-
nación interior, modo de conduc-
ción, talonera iluminada
10
9Columna de dirección5
10Pantalla Radio7,5
11Luces izquierda40
12Radio20
14Ventilador del climatizador40
15Desbloqueo columna de dirección10
16Connectivity Box7,5
17Cuadro de instrumentos7,5
18Cámara posterior7,5» 109
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

EmergenciasNºConsumidores/Amperios
19Kessy7,5
21Centralita 4x4 Haldex15
22Remolque15
23Techo eléctrico30
24Luces derecha40
25Puerta izquierda30
26Asientos calefactados30
27Luz interior30
28Remolque25
32Centralita ayuda aparcamiento,
cámara frontal y radar7,5/10
33Airbag5
34
Interruptor marcha atrás, sensor
clima, espejo electrocrómico, to-
mas de corriente posteriores
(USB)
7,5
35Diagnosis, centralita faros, regu-
lafaros10
36Faro Led derecho7,5
37Faro Led izquierdo7,5
38Remolque25
39Puerta derecha30
40Toma 12V20
NºConsumidores/Amperios
42Cierre centralizado40
43SEAT Sound, beats sound can y
most.30
44Remolque15
45Asiento eléctrico del conductor15
47Limpialuneta15
49Motor de arranque, sensor del
embrague5
50Portón eléctrico40
52Modo de conducción15
53Luneta térmica30
Dotación de fusibles en el compartimento del mo-
tor
NºConsumidores/Amperios
1Unidad de control del ESP25
2Unidad de control del ESP40
3Unidad de control del motor (dié-
sel/gasolina)30/15
4Sensores motor5/10
5Sensores motor7,5
6Sensor de la luz de freno5
7Alimentaciones motor10
NºConsumidores/Amperios
8Sonda lambda10/15
9Motor5/10/20
10Centralita bomba gasolina15/20
11PTC40
12PTC40
13Unidad de control del cambio au-
tomático15/30
14Parabrisas calefactado40
15Claxon15
16Bomba gasolina5/15/20
17Unidad de control del motor7,5
18Borne 30 (positivo de referencia)5
19Limpiacristales delantero30
20Bocina alarma10
22Centralita motor5
23Motor de arranque30
24PTC40
31Bomba presión15
33Bomba cambio30
37Calefacción estacionaria20
110

Fusibles y lámparas

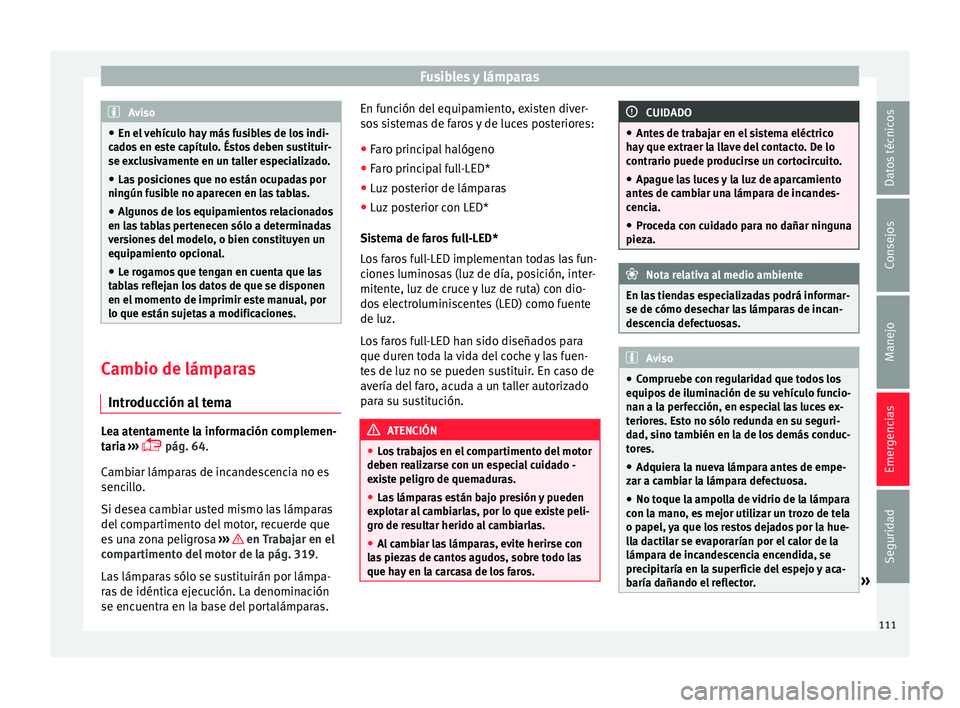

Aviso
● En el v
ehículo hay más fusibles de los indi-
cados en este capítulo. Éstos deben sustituir-
se exclusivamente en un taller especializado.
● Las posiciones que no están ocupadas por
ningún fu
sible no aparecen en las tablas.
● Algunos de los equipamientos relacionados
en las
tablas pertenecen sólo a determinadas
versiones del modelo, o bien constituyen un
equipamiento opcional.
● Le rogamos que tengan en cuenta que las
tabl
as reflejan los datos de que se disponen
en el momento de imprimir este manual, por
lo que están sujetas a modificaciones. Cambio de lámparas
Intr oduc
c

ión al temaLea atentamente la información complemen-
t
ari
a

›››
 pág. 64.
Cambiar lámparas de incandescencia no es
sencillo.
Si desea cambiar usted mismo las lámparas
del compartimento del motor, recuerde que
es una zona peligrosa ››› en Trabajar en el
c omp
ar

timento del motor de la pág. 319.
Las lámparas sólo se sustituirán por lámpa-
ras de idéntica ejecución. La denominación
se encuentra en la base del portalámparas. En función del equipamiento, existen diver-
sos s

istemas de faros y de luces posteriores:
● Faro principal halógeno
● Faro principal full-LED*
● Luz posterior de lámparas
● Luz posterior con LED*
Sist
ema de faros full-LED*
Los faros full-LED implementan todas las fun-
ciones luminosas (luz de día, posición, inter-
mitente, luz de cruce y luz de ruta) con dio-
dos electroluminiscentes (LED) como fuente
de luz.
Los faros full-LED han sido diseñados para
que duren toda la vida del coche y las fuen-
tes de luz no se pueden sustituir. En caso de
avería del faro, acuda a un taller autorizado
para su sustitución. ATENCIÓN
● Lo s

trabajos en el compartimento del motor
deben realizarse con un especial cuidado -
existe peligro de quemaduras.
● Las lámparas están bajo presión y pueden
explot
ar al cambiarlas, por lo que existe peli-
gro de resultar herido al cambiarlas.
● Al cambiar las lámparas, evite herirse con
las
piezas de cantos agudos, sobre todo las
que hay en la carcasa de los faros. CUIDADO
● Ante s

de trabajar en el sistema eléctrico
hay que extraer la llave del contacto. De lo
contrario puede producirse un cortocircuito.
● Apague las luces y la luz de aparcamiento
antes
de cambiar una lámpara de incandes-
cencia.
● Proceda con cuidado para no dañar ninguna
pieza. Nota relativa al medio ambiente
En las tiendas especializadas podrá informar-
se de cómo desec h

ar las lámparas de incan-
descencia defectuosas. Aviso
● Comprue be c

on regularidad que todos los
equipos de iluminación de su vehículo funcio-
nan a la perfección, en especial las luces ex-
teriores. Esto no sólo redunda en su seguri-
dad, sino también en la de los demás conduc-
tores.
● Adquiera la nueva lámpara antes de empe-
zar a camb
iar la lámpara defectuosa.
● No toque la ampolla de vidrio de la lámpara
con la m
ano, es mejor utilizar un trozo de tela
o papel, ya que los restos dejados por la hue-
lla dactilar se evaporarían por el calor de la
lámpara de incandescencia encendida, se
precipitaría en la superficie del espejo y aca-
baría dañando el reflector. » 111
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
●

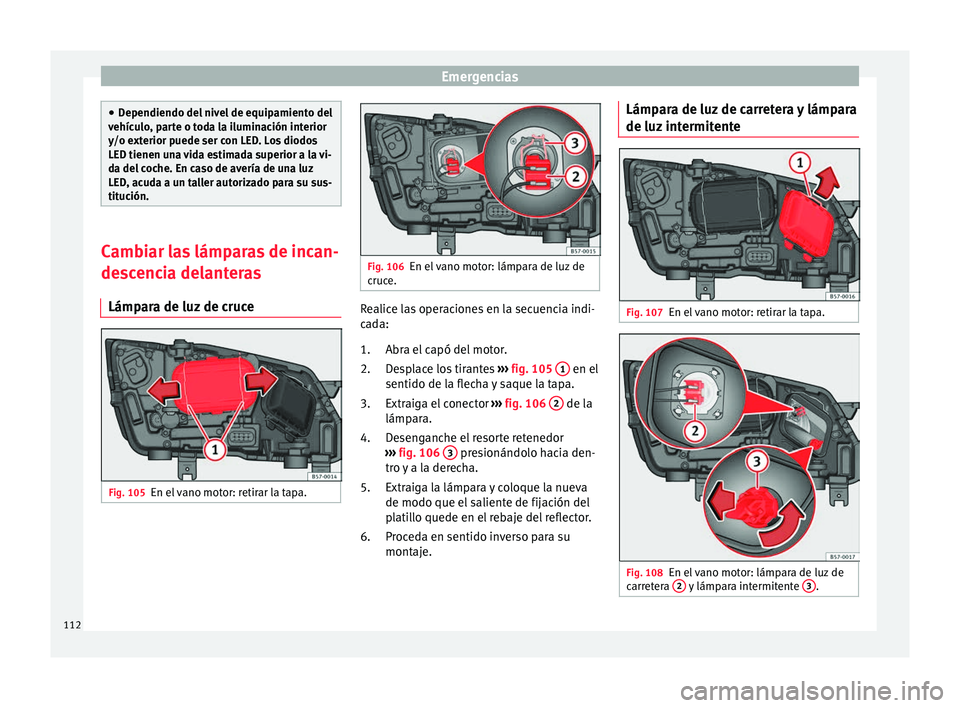

Dependiendo del niv
el de equipamiento del
vehículo, parte o toda la iluminación interior
y/o exterior puede ser con LED. Los diodos
LED tienen una vida estimada superior a la vi-
da del coche. En caso de avería de una luz
LED, acuda a un taller autorizado para su sus-
titución. Cambiar las lámparas de incan-
des
c

encia delanteras
Lámpara de luz de cruce Fig. 105
En el vano motor: retirar la tapa. Fig. 106
En el vano motor: lámpara de luz de
cruce. Realice las operaciones en la secuencia indi-
c
a
d

a:
Abra el capó del motor.
Desplace los tirantes ›››
fig. 105 1 en el
sentido de l a fl
ec

ha y saque la tapa.
Extraiga el conector ›››
fig. 106 2 de la
lámp ar
a.
D

esenganche el resorte retenedor
››› fig. 106 3 presionándolo hacia den-
tr o
y

a la derecha.
Extraiga la lámpara y coloque la nueva
de modo que el saliente de fijación del
platillo quede en el rebaje del reflector.
Proceda en sentido inverso para su
montaje.
1.
2.
3.
4.
5.
6. Lámpara de luz de carretera y lámpara
de luz intermit

ente Fig. 107
En el vano motor: retirar la tapa. Fig. 108
En el vano motor: lámpara de luz de
c arr
et

era 2 y lámpara intermitente
3 .
112

Fusibles y lámparas

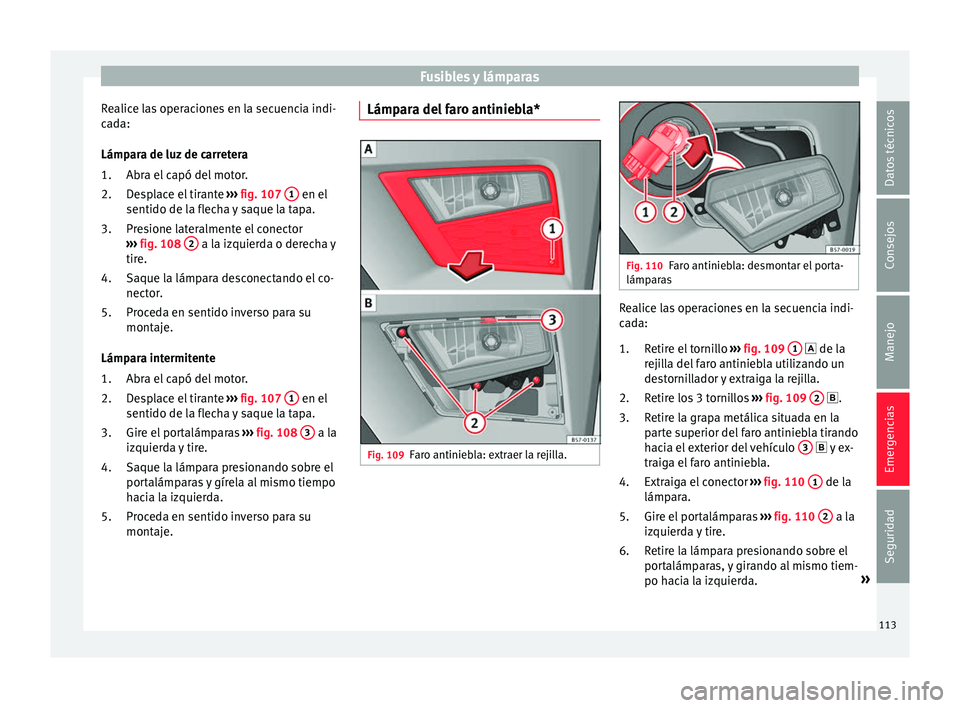

Realice las operaciones en la secuencia indi-
c a
d
a:
Lámpara de luz de carretera Abra el capó del motor.
Desplace el tirante ››› fig. 107 1 en el
sentido de l a fl
ec

ha y saque la tapa.
Presione lateralmente el conector
››› fig. 108 2 a la izquierda o derecha y
tir e.
Saque l a lámp

ara desconectando el co-
nector.
Proceda en sentido inverso para su
montaje.
Lámpara intermitente Abra el capó del motor.
Desplace el tirante ››› fig. 107 1 en el
sentido de l a fl
ec

ha y saque la tapa.
Gire el portalámparas ››› fig. 108 3 a la
iz quier
d

a y tire.
Saque la lámpara presionando sobre el
portalámparas y gírela al mismo tiempo
hacia la izquierda.
Proceda en sentido inverso para su
montaje.
1.
2.
3.
4.
5.
1.
2.
3.
4.
5. Lámpara del faro antiniebla*
Fig. 109
Faro antiniebla: extraer la rejilla. Fig. 110
Faro antiniebla: desmontar el porta-
lámpar a

s Realice las operaciones en la secuencia indi-
c
a
d

a:
Retire el tornillo ››› fig. 109 1  de l
a
r eji

lla del faro antiniebla utilizando un
destornillador y extraiga la rejilla.
Retire los 3 tornillos ››› fig. 109 2 .
R etir
e l

a grapa metálica situada en la
parte superior del faro antiniebla tirando
hacia el exterior del vehículo 3  y
ex-
tr aig

a el faro antiniebla.
Extraiga el conector ›››
fig. 110 1 de la
lámp ar
a.
Gir

e el portalámparas ›››
fig. 110 2 a la
iz quier
d

a y tire.
Retire la lámpara presionando sobre el
portalámparas, y girando al mismo tiem-
po hacia la izquierda. »
1.
2.
3.
4.
5.
6.
113
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
Proceda en sentido inverso para su
mont aj
e.
V
erifique el funcionamiento de la lámpa-
ra. Aviso
Debido a la dificultad de acceso a las lámpa-
ra s

del faro antiniebla, para la sustitución de
las mismas se recomienda dirigirse a un ser-
vicio técnico o taller especializado. Cambiar las lámparas de incan-
de
s
c

encia posteriores

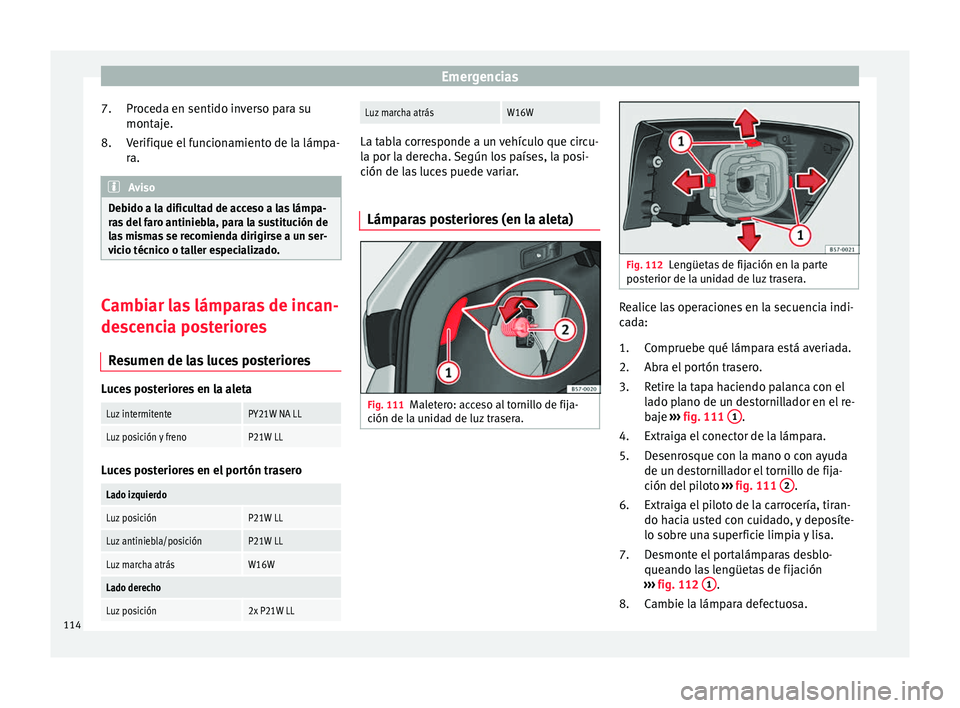

Resumen de las luces posteriores Luces posteriores en la aleta
Luz intermitentePY21W NA LL
Luz posición y frenoP21W LL
Luces posteriores en el portón trasero
Lado izquierdo
Luz posiciónP21W LL
Luz antiniebla/posiciónP21W LL
Luz marcha atrásW16W
Lado derecho
Luz posición2x P21W LL7.
8.
Luz marcha atrásW16W
La tabla corresponde a un vehículo que circu-
la por l
a der

echa. Según los países, la posi-
ción de las luces puede variar.
Lámparas posteriores (en la aleta) Fig. 111
Maletero: acceso al tornillo de fija-
c ión de l
a u

nidad de luz trasera. Fig. 112
Lengüetas de fijación en la parte
pos t

erior de la unidad de luz trasera. Realice las operaciones en la secuencia indi-
c
a
d

a:
Compruebe qué lámpara está averiada.
Abra el portón trasero.
Retire la tapa haciendo palanca con el
lado plano de un destornillador en el re-
baje ››› fig. 111 1 .
Extr aig
a el

conector de la lámpara.
Desenrosque con la mano o con ayuda
de un destornillador el tornillo de fija-
ción del piloto ››› fig. 111 2 .
Extr aig
a el

piloto de la carrocería, tiran-
do hacia usted con cuidado, y deposíte-
lo sobre una superficie limpia y lisa.
Desmonte el portalámparas desblo-
queando las lengüetas de fijación
››› fig. 112 1 .
C amb
ie l

a lámpara defectuosa.
1.
2.
3.
4.
5.
6.
7.
8.
114

Fusibles y lámparas
Proceda en sentido inverso para su
mont aj
e
y preste especial atención al co-
locar el portalámparas. Las lengüetas de
fijación tienen que encajar de forma au-
dible. CUIDADO
Desmonte la unidad de luz trasera con cuida-
do par a no d

añar ninguna pieza ni la pintura. Aviso
● Co loque u

n paño blando como base para
evitar que se dañe la unidad de luz trasera al
depositarla.
● En caso de tratarse de pilotos LED, cambiar
sólo la luz de int

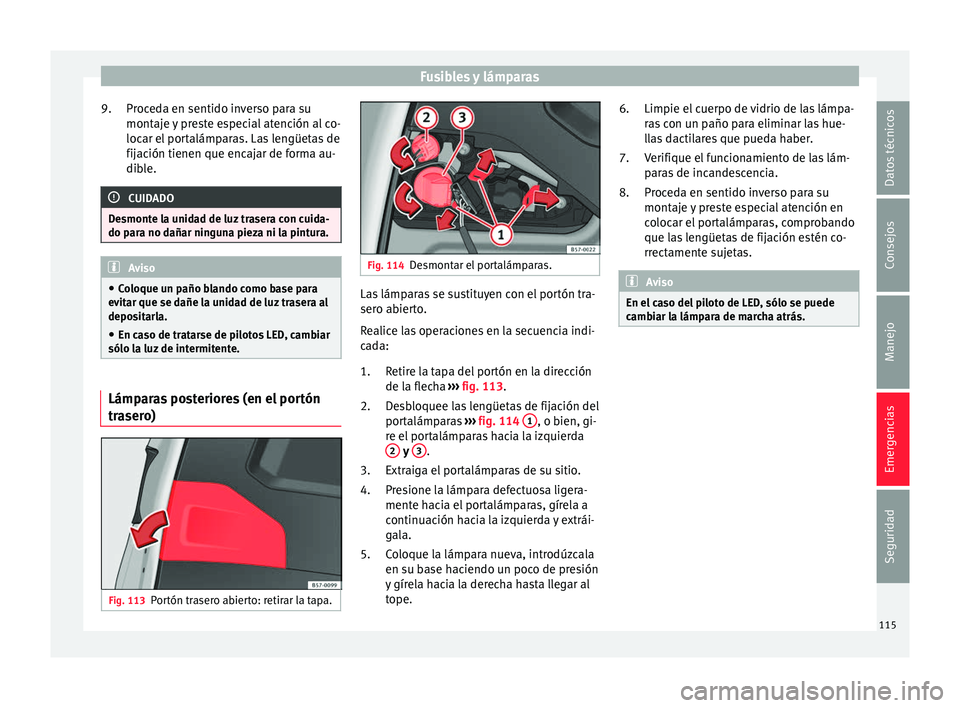

ermitente.Lámparas posteriores (en el portón
tr
a
ser

o) Fig. 113
Portón trasero abierto: retirar la tapa. 9.
Fig. 114
Desmontar el portalámparas. Las lámparas se sustituyen con el portón tra-
ser
o ab
ier

to.
Realice las operaciones en la secuencia indi-
cada:
Retire la tapa del portón en la dirección
de la flecha ››› fig. 113.
Desbloquee las lengüetas de fijación del
portalámparas ››› fig. 114 1 , o bien, gi-
r e el
por

talámparas hacia la izquierda
2 y
3 .
Extr aig
a el

portalámparas de su sitio.
Presione la lámpara defectuosa ligera-
mente hacia el portalámparas, gírela a
continuación hacia la izquierda y extrái-
gala.
Coloque la lámpara nueva, introdúzcala
en su base haciendo un poco de presión
y gírela hacia la derecha hasta llegar al
tope.
1.
2.
3.
4.
5. Limpie el cuerpo de vidrio de las lámpa-
ras

con un paño para eliminar las hue-
llas dactilares que pueda haber.
Verifique el funcionamiento de las lám-
paras de incandescencia.
Proceda en sentido inverso para su
montaje y preste especial atención en
colocar el portalámparas, comprobando
que las lengüetas de fijación estén co-
rrectamente sujetas. Aviso
En el caso del piloto de LED, sólo se puede
camb i

ar la lámpara de marcha atrás. 6.
7.
8.
115
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias

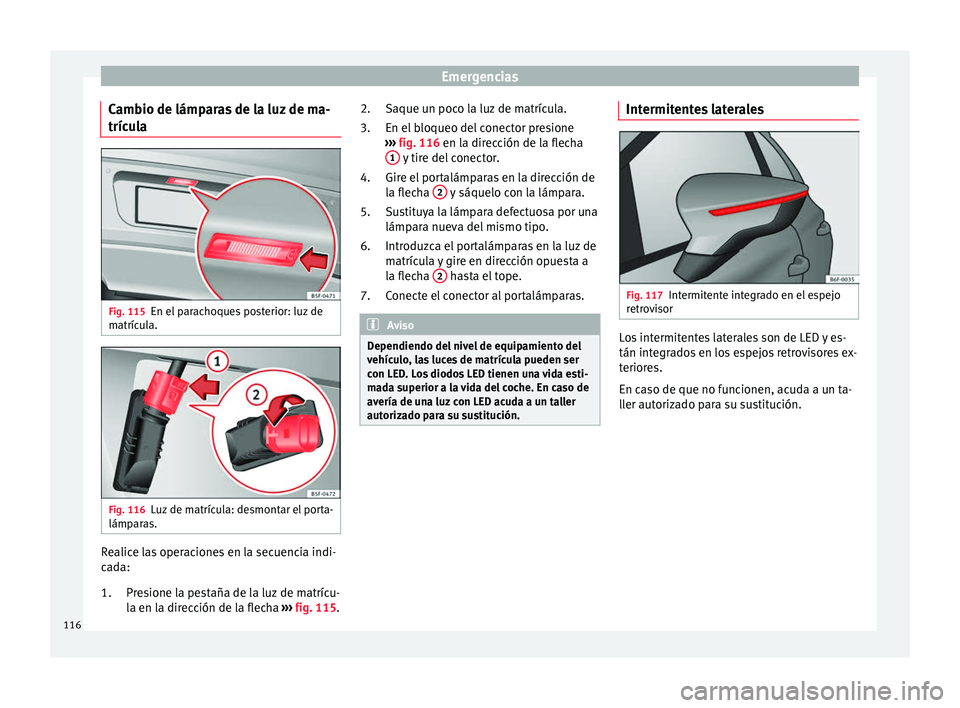

Cambio de lámparas de la luz de ma-
tríc u
l
a Fig. 115
En el parachoques posterior: luz de
m atríc
u

la. Fig. 116
Luz de matrícula: desmontar el porta-
lámp ar
a

s. Realice las operaciones en la secuencia indi-
c
a
d

a:
Presione la pestaña de la luz de matrícu-
la en la dirección de la flecha ››› fig. 115.
1. Saque un poco la luz de matrícula.
En el bloqueo del

conector presione
››› fig. 116 en la dirección de la flecha
1 y tire del conector.
Gir e el
por

talámparas en la dirección de
la flecha 2 y sáquelo con la lámpara.
S u
s

tituya la lámpara defectuosa por una
lámpara nueva del mismo tipo.
Introduzca el portalámparas en la luz de
matrícula y gire en dirección opuesta a
la flecha 2 hasta el tope.
C onect
e el

conector al portalámparas. Aviso
Dependiendo del nivel de equipamiento del
vehíc u

lo, las luces de matrícula pueden ser
con LED. Los diodos LED tienen una vida esti-
mada superior a la vida del coche. En caso de
avería de una luz con LED acuda a un taller
autorizado para su sustitución. 2.
3.
4.
5.
6.
7.
Intermitentes laterales Fig. 117
Intermitente integrado en el espejo
r etr
o

visor Los intermitentes laterales son de LED y es-
tán int
e
gr

ados en los espejos retrovisores ex-
teriores.
En caso de que no funcionen, acuda a un ta-
ller autorizado para su sustitución.
116

Manejo

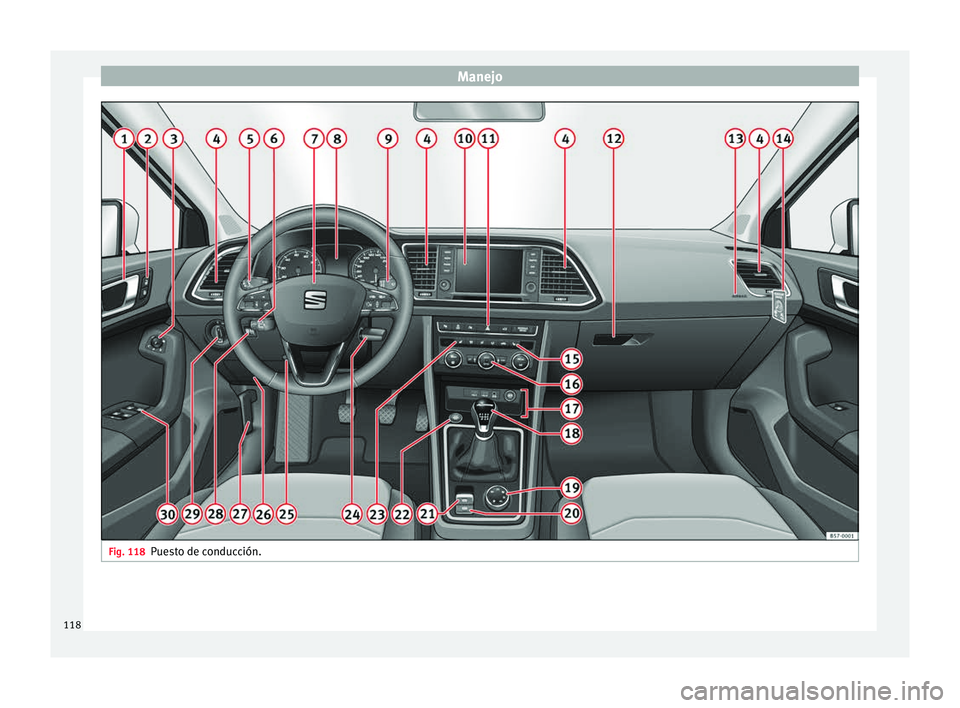

Fig. 118
Puesto de conducción.118
