169
Klima

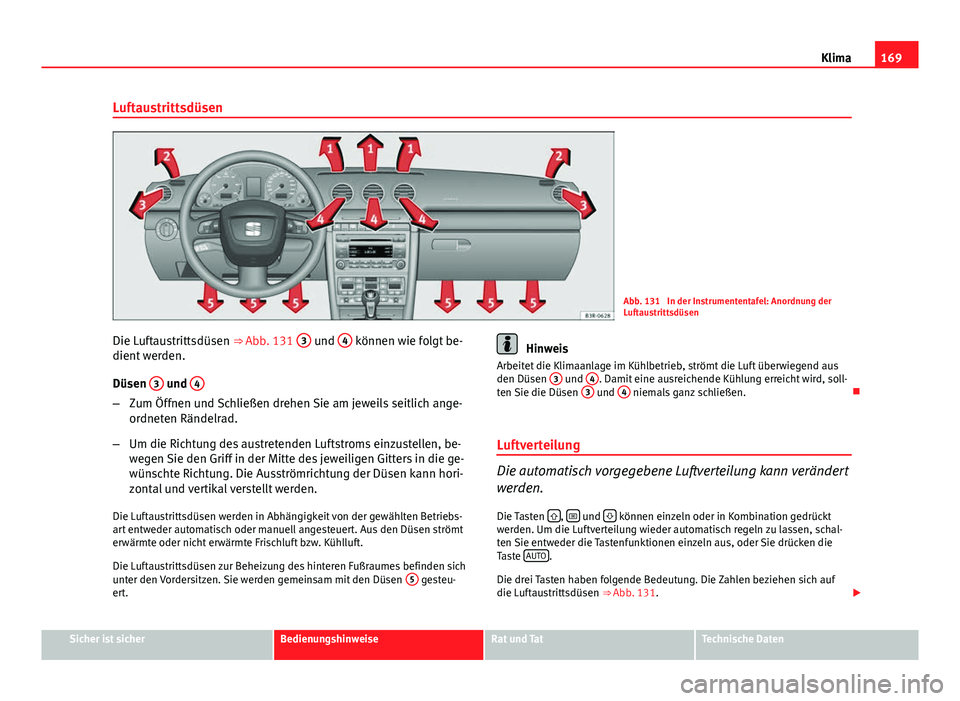

Luftaustrittsdüsen
Abb. 131 In der Instrumententafel: Anordnung der
Luftaustrittsdüsen
Die Luftaustrittsdüsen ⇒ Abb. 131 3
und 4 können wie folgt be-
dient werden.
Düsen 3
und 4
–
Zum Öffnen und Schließen drehen Sie am jeweils seitlich ange-
ordneten Rändelrad.
– Um die Richtung des austretenden Luftstroms einzustellen, be-
wegen Sie den Griff in der Mitte des jeweiligen Gitters in die ge-
wünschte Richtung. Die Ausströmrichtung der Düsen kann hori-
zontal und vertikal verstellt werden.
Die Luftaustrittsdüsen werden in Abhängigkeit von der gewählten Betriebs-
art entweder automatisch oder manuell angesteuert. Aus den Düsen strömt
erwärmte oder nicht erwärmte Frischluft bzw. Kühlluft.
Die Luftaustrittsdüsen zur Beheizung des hinteren Fußraumes befinden sich
unter den Vordersitzen. Sie werden gemeinsam mit den Düsen 5
gesteu-
ert.
Hinweis
Arbeitet die Klimaanlage im Kühlbetrieb, strömt die Luft überwiegend aus
den Düsen 3
und 4. Damit eine ausreichende Kühlung erreicht wird, soll-
ten Sie die Düsen 3 und 4 niemals ganz schließen.
Luftverteilung
Die automatisch vorgegebene Luftverteilung kann verändert
werden.
Die Tasten
, und können einzeln oder in Kombination gedrückt
werden. Um die Luftverteilung wieder automatisch regeln zu lassen, schal-
ten Sie entweder die Tastenfunktionen einzeln aus, oder Sie drücken die
Taste AUTO
.
Die drei Tasten haben folgende Bedeutung. Die Zahlen beziehen sich auf
die Luftaustrittsdüsen ⇒ Abb. 131.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Page 172 of 333

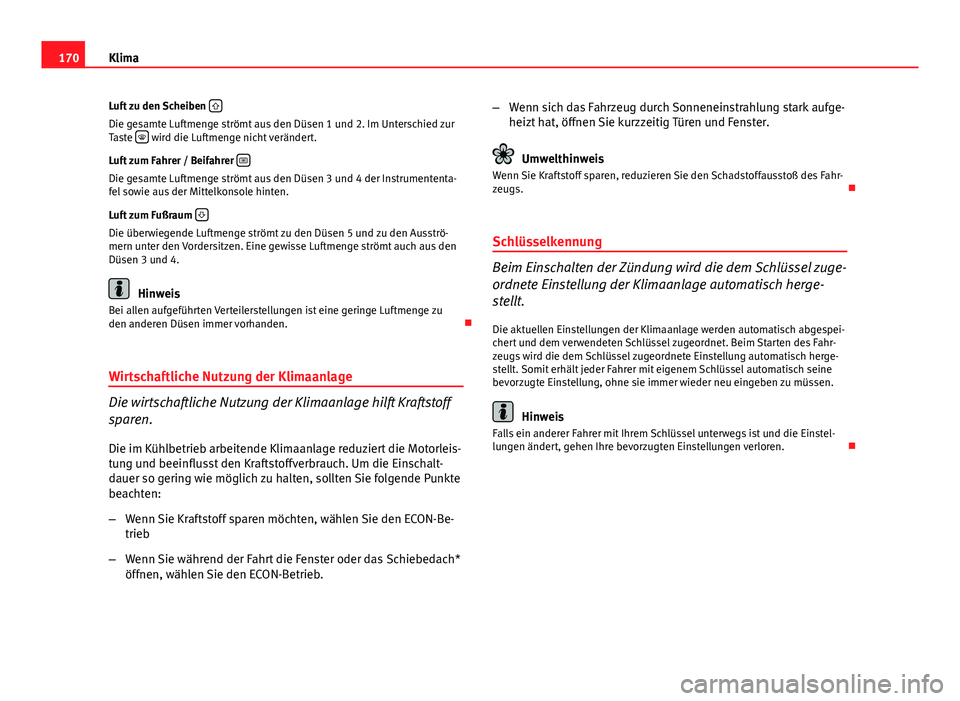

170Klima
Luft zu den Scheiben
Die gesamte Luftmenge strömt aus den Düsen 1 und 2. Im Unterschied zur
Taste wird die Luftmenge nicht verändert.
Luft zum Fahrer / Beifahrer
Die gesamte Luftmenge strömt aus den Düsen 3 und 4 der Instrumententa-
fel sowie aus der Mittelkonsole hinten.
Luft zum Fußraum
Die überwiegende Luftmenge strömt zu den Düsen 5 und zu den Ausströ-
mern unter den Vordersitzen. Eine gewisse Luftmenge strömt auch aus den
Düsen 3 und 4.
Hinweis
Bei allen aufgeführten Verteilerstellungen ist eine geringe Luftmenge zu
den anderen Düsen immer vorhanden.
Wirtschaftliche Nutzung der Klimaanlage
Die wirtschaftliche Nutzung der Klimaanlage hilft Kraftstoff
sparen.
Die im Kühlbetrieb arbeitende Klimaanlage reduziert die Motorleis-
tung und beeinflusst den Kraftstoffverbrauch. Um die Einschalt-
dauer so gering wie möglich zu halten, sollten Sie folgende Punkte
beachten:
– Wenn Sie Kraftstoff sparen möchten, wählen Sie den ECON-Be-
trieb
– Wenn Sie während der Fahrt die Fenster oder das Schiebedach*
öffnen, wählen Sie den ECON-Betrieb. –
Wenn sich das Fahrzeug durch Sonneneinstrahlung stark aufge-
heizt hat, öffnen Sie kurzzeitig Türen und Fenster.
Umwelthinweis
Wenn Sie Kraftstoff sparen, reduzieren Sie den Schadstoffausstoß des Fahr-
zeugs.
Schlüsselkennung
Beim Einschalten der Zündung wird die dem Schlüssel zuge-
ordnete Einstellung der Klimaanlage automatisch herge-
stellt.
Die aktuellen Einstellungen der Klimaanlage werden automatisch abgespei-
chert und dem verwendeten Schlüssel zugeordnet. Beim Starten des Fahr-
zeugs wird die dem Schlüssel zugeordnete Einstellung automatisch herge-
stellt. Somit erhält jeder Fahrer mit eigenem Schlüssel automatisch seine
bevorzugte Einstellung, ohne sie immer wieder neu eingeben zu müssen.
Hinweis
Falls ein anderer Fahrer mit Ihrem Schlüssel unterwegs ist und die Einstel-
lungen ändert, gehen Ihre bevorzugten Einstellungen verloren.
Page 173 of 333
171
Klima

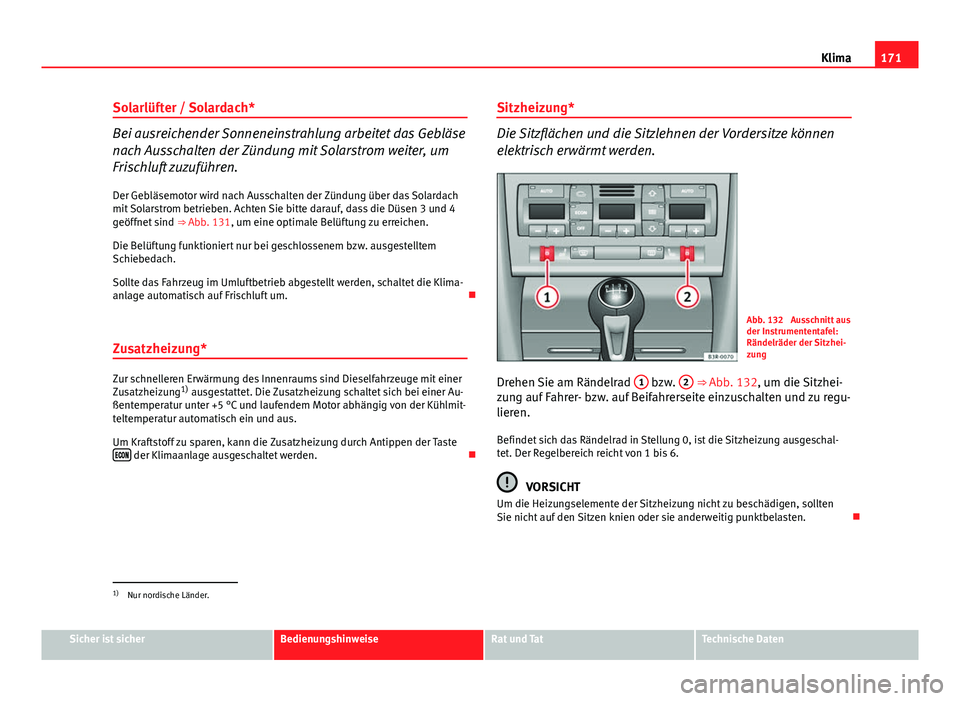

Solarlüfter / Solardach*
Bei ausreichender Sonneneinstrahlung arbeitet das Gebläse
nach Ausschalten der Zündung mit Solarstrom weiter, um
Frischluft zuzuführen. Der Gebläsemotor wird nach Ausschalten der Zündung über das Solardach
mit Solarstrom betrieben. Achten Sie bitte darauf, dass die Düsen 3 und 4
geöffnet sind ⇒ Abb. 131, um eine optimale Belüftung zu erreichen.
Die Belüftung funktioniert nur bei geschlossenem bzw. ausgestelltem
Schiebedach.
Sollte das Fahrzeug im Umluftbetrieb abgestellt werden, schaltet die Klima-
anlage automatisch auf Frischluft um.
Zusatzheizung*
Zur schnelleren Erwärmung des Innenraums sind Dieselfahrzeuge mit einer
Zusatzheizung 1)
ausgestattet. Die Zusatzheizung schaltet sich bei einer Au-
ßentemperatur unter +5 °C und laufendem Motor abhängig von der Kühlmit-
teltemperatur automatisch ein und aus.
Um Kraftstoff zu sparen, kann die Zusatzheizung durch Antippen der Taste
der Klimaanlage ausgeschaltet werden. Sitzheizung*
Die Sitzflächen und die Sitzlehnen der Vordersitze können
elektrisch erwärmt werden.
Abb. 132 Ausschnitt aus
der Instrumententafel:
Rändelräder der Sitzhei-
zung
Drehen Sie am Rändelrad 1
bzw. 2 ⇒ Abb. 132, um die Sitzhei-
zung auf Fahrer- bzw. auf Beifahrerseite einzuschalten und zu regu-
lieren.
Befindet sich das Rändelrad in Stellung 0, ist die Sitzheizung ausgeschal-
tet. Der Regelbereich reicht von 1 bis 6.
VORSICHT
Um die Heizungselemente der Sitzheizung nicht zu beschädigen, sollten
Sie nicht auf den Sitzen knien oder sie anderweitig punktbelasten.
1)
Nur nordische Länder.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Page 174 of 333

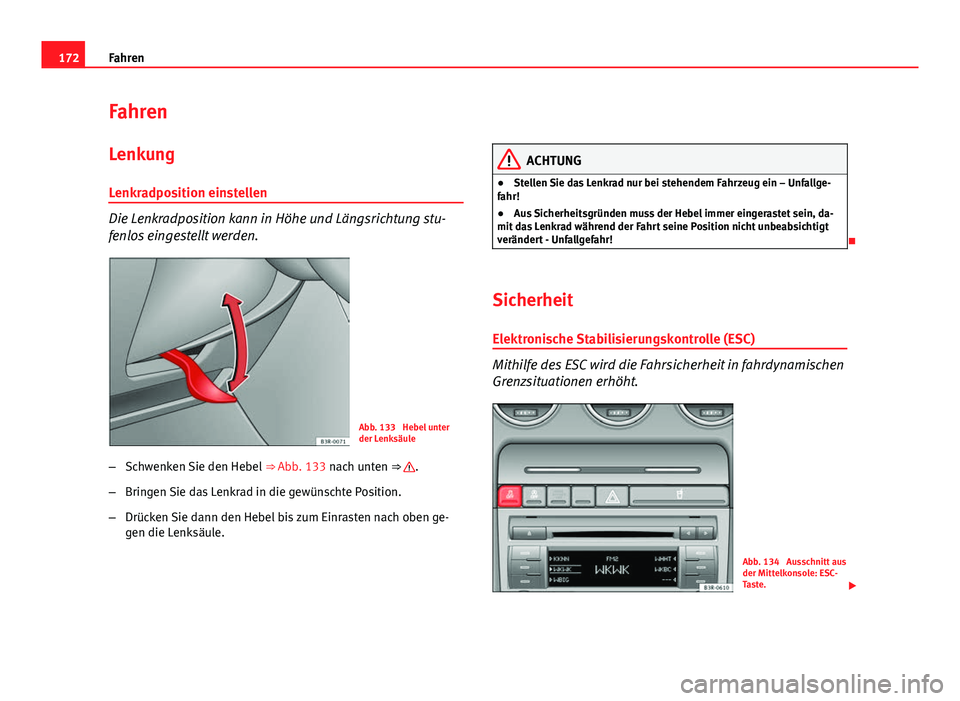

172Fahren
Fahren
Lenkung
Lenkradposition einstellen
Die Lenkradposition kann in Höhe und Längsrichtung stu-
fenlos eingestellt werden.
Abb. 133 Hebel unter
der Lenksäule
– Schwenken Sie den Hebel ⇒ Abb. 133 nach unten ⇒
.
– Bringen Sie das Lenkrad in die gewünschte Position.
– Drücken Sie dann den Hebel bis zum Einrasten nach oben ge-
gen die Lenksäule.
ACHTUNG
● Stellen Sie das Lenkrad nur bei stehendem Fahrzeug ein – Unfallge-
fahr!
● Aus Sicherheitsgründen muss der Hebel immer eingerastet sein, da-
mit das Lenkrad während der Fahrt seine Position nicht unbeabsichtigt
verändert - Unfallgefahr!
Sicherheit
Elektronische Stabilisierungskontrolle (ESC)
Mithilfe des ESC wird die Fahrsicherheit in fahrdynamischen
Grenzsituationen erhöht.
Abb. 134 Ausschnitt aus
der Mittelkonsole: ESC-
Taste.
Page 175 of 333
173
Fahren

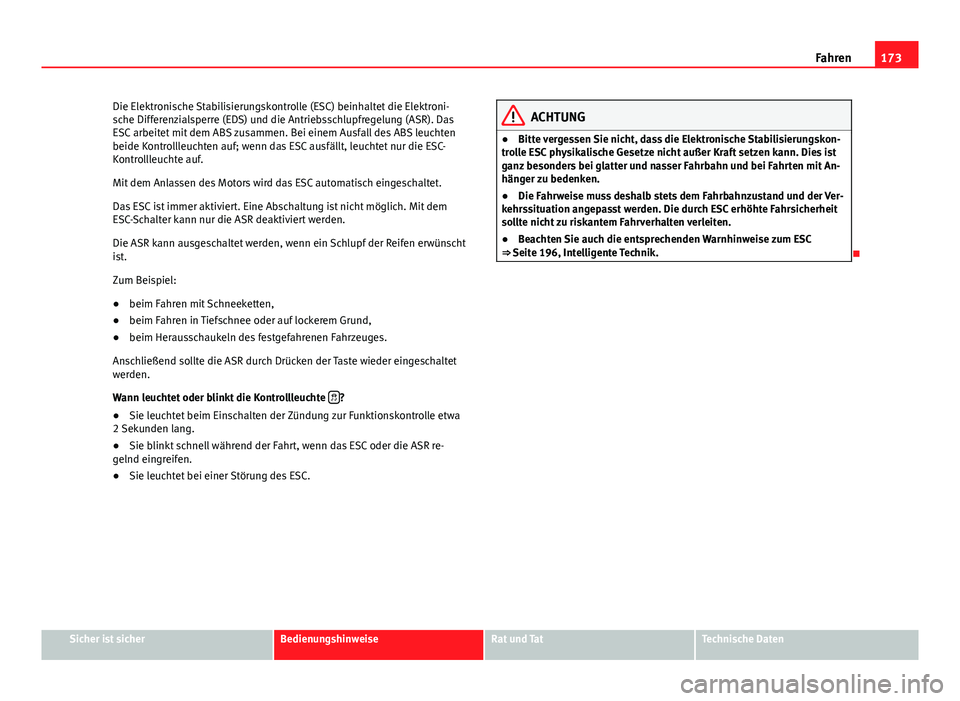

Die Elektronische Stabilisierungskontrolle (ESC) beinhaltet die Elektroni-
sche Differenzialsperre (EDS) und die Antriebsschlupfregelung (ASR). Das
ESC arbeitet mit dem ABS zusammen. Bei einem Ausfall des ABS leuchten
beide Kontrollleuchten auf; wenn das ESC ausfällt, leuchtet nur die ESC-
Kontrollleuchte auf.
Mit dem Anlassen des Motors wird das ESC automatisch eingeschaltet.
Das ESC ist immer aktiviert. Eine Abschaltung ist nicht möglich. Mit dem
ESC-Schalter kann nur die ASR deaktiviert werden.
Die ASR kann ausgeschaltet werden, wenn ein Schlupf der Reifen erwünscht
ist.
Zum Beispiel:
● beim Fahren mit Schneeketten,
● beim Fahren in Tiefschnee oder auf lockerem Grund,
● beim Herausschaukeln des festgefahrenen Fahrzeuges.
Anschließend sollte die ASR durch Drücken der Taste wieder eingeschaltet
werden.
Wann leuchtet oder blinkt die Kontrollleuchte
?
● Sie leuchtet beim Einschalten der Zündung zur Funktionskontrolle etwa
2 Sekunden lang.
● Sie blinkt schnell während der Fahrt, wenn das ESC oder die ASR re-
gelnd eingreifen.
● Sie leuchtet bei einer Störung des ESC.
ACHTUNG
● Bitte vergessen Sie nicht, dass die Elektronische Stabilisierungskon-
trolle ESC physikalische Gesetze nicht außer Kraft setzen kann. Dies ist
ganz besonders bei glatter und nasser Fahrbahn und bei Fahrten mit An-
hänger zu bedenken.
● Die Fahrweise muss deshalb stets dem Fahrbahnzustand und der Ver-
kehrssituation angepasst werden. Die durch ESC erhöhte Fahrsicherheit
sollte nicht zu riskantem Fahrverhalten verleiten.
● Beachten Sie auch die entsprechenden Warnhinweise zum ESC
⇒ Seite 196, Intelligente Technik.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Page 176 of 333
174Fahren

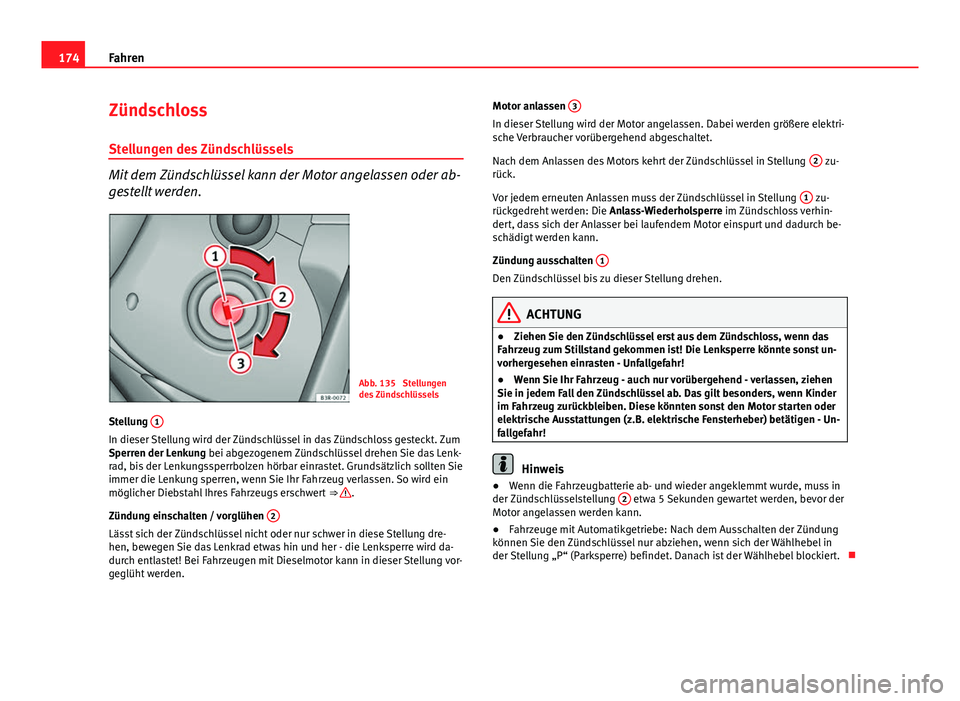

Zündschloss
Stellungen des Zündschlüssels
Mit dem Zündschlüssel kann der Motor angelassen oder ab-
gestellt werden.
Abb. 135 Stellungen
des Zündschlüssels
Stellung 1
In dieser Stellung wird der Zündschlüssel in das Zündschloss gesteckt. Zum
Sperren der Lenkung bei abgezogenem Zündschlüssel drehen Sie das Lenk-
rad, bis der Lenkungssperrbolzen hörbar einrastet. Grundsätzlich sollten Sie
immer die Lenkung sperren, wenn Sie Ihr Fahrzeug verlassen. So wird ein
möglicher Diebstahl Ihres Fahrzeugs erschwert
⇒
.
Zündung einschalten / vorglühen 2
Lässt sich der Zündschlüssel nicht oder nur schwer in diese Stellung dre-
hen, bewegen Sie das Lenkrad etwas hin und her - die Lenksperre wird da-
durch entlastet! Bei Fahrzeugen mit Dieselmotor kann in dieser Stellung vor-
geglüht werden. Motor anlassen
3
In dieser Stellung wird der Motor angelassen. Dabei werden größere elektri-
sche Verbraucher vorübergehend abgeschaltet.
Nach dem Anlassen des Motors kehrt der Zündschlüssel in Stellung 2
zu-
rück.
Vor jedem erneuten Anlassen muss der Zündschlüssel in Stellung 1
zu-
rückgedreht werden: Die Anlass-Wiederholsperre im Zündschloss verhin-
dert, dass sich der Anlasser bei laufendem Motor einspurt und dadurch be-
schädigt werden kann.
Zündung ausschalten 1
Den Zündschlüssel bis zu dieser Stellung drehen.
ACHTUNG
● Ziehen Sie den Zündschlüssel erst aus dem Zündschloss, wenn das
Fahrzeug zum Stillstand gekommen ist! Die Lenksperre könnte sonst un-
vorhergesehen einrasten - Unfallgefahr!
● Wenn Sie Ihr Fahrzeug - auch nur vorübergehend - verlassen, ziehen
Sie in jedem Fall den Zündschlüssel ab. Das gilt besonders, wenn Kinder
im Fahrzeug zurückbleiben. Diese könnten sonst den Motor starten oder
elektrische Ausstattungen (z.B. elektrische Fensterheber) betätigen - Un-
fallgefahr!
Hinweis
● Wenn die Fahrzeugbatterie ab- und wieder angeklemmt wurde, muss in
der Zündschlüsselstellung 2
etwa 5 Sekunden gewartet werden, bevor der
Motor angelassen werden kann.
● Fahrzeuge mit Automatikgetriebe: Nach dem Ausschalten der Zündung
können Sie den Zündschlüssel nur abziehen, wenn sich der Wählhebel in
der Stellung „P“ (Parksperre) befindet. Danach ist der Wählhebel blockiert.
Page 177 of 333
175
Fahren

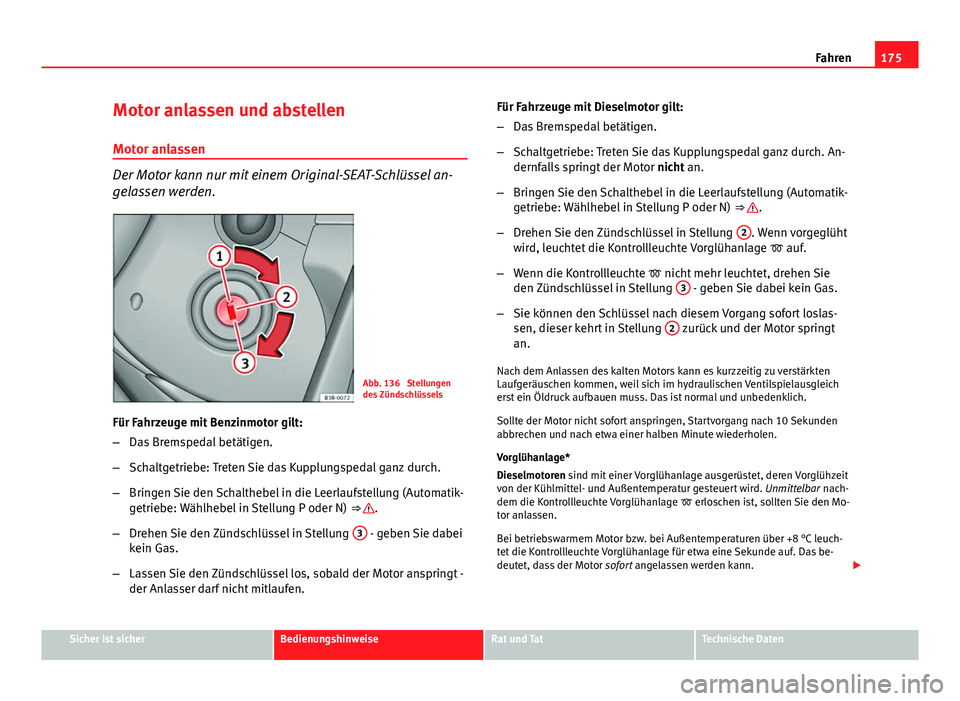

Motor anlassen und abstellen
Motor anlassen
Der Motor kann nur mit einem Original-SEAT-Schlüssel an-
gelassen werden.
Abb. 136 Stellungen
des Zündschlüssels
Für Fahrzeuge mit Benzinmotor gilt:
– Das Bremspedal betätigen.
– Schaltgetriebe: Treten Sie das Kupplungspedal ganz durch.
– Bringen Sie den Schalthebel in die Leerlaufstellung (Automatik-
getriebe: Wählhebel in Stellung P oder N) ⇒
.
– Drehen Sie den Zündschlüssel in Stellung 3
- geben Sie dabei
kein Gas.
– Lassen Sie den Zündschlüssel los, sobald der Motor anspringt -
der Anlasser darf nicht mitlaufen. Für Fahrzeuge mit Dieselmotor gilt:
–
Das Bremspedal betätigen.
– Schaltgetriebe: Treten Sie das Kupplungspedal ganz durch. An-
dernfalls springt der Motor nicht an.
– Bringen Sie den Schalthebel in die Leerlaufstellung (Automatik-
getriebe: Wählhebel in Stellung P oder N) ⇒
.
– Drehen Sie den Zündschlüssel in Stellung 2
. Wenn vorgeglüht
wird, leuchtet die Kontrollleuchte Vorglühanlage auf.
– Wenn die Kontrollleuchte nicht mehr leuchtet, drehen Sie
den Zündschlüssel in Stellung 3
- geben Sie dabei kein Gas.
– Sie können den Schlüssel nach diesem Vorgang sofort loslas-
sen, dieser kehrt in Stellung 2
zurück und der Motor springt
an.
Nach dem Anlassen des kalten Motors kann es kurzzeitig zu verstärkten
Laufgeräuschen kommen, weil sich im hydraulischen Ventilspielausgleich
erst ein Öldruck aufbauen muss. Das ist normal und unbedenklich.
Sollte der Motor nicht sofort anspringen, Startvorgang nach 10 Sekunden
abbrechen und nach etwa einer halben Minute wiederholen.
Vorglühanlage*
Dieselmotoren sind mit einer Vorglühanlage ausgerüstet, deren Vorglühzeit
von der Kühlmittel- und Außentemperatur gesteuert wird. Unmittelbar nach-
dem die Kontrollleuchte Vorglühanlage erloschen ist, sollten Sie den Mo-
tor anlassen.
Bei betriebswarmem Motor bzw. bei Außentemperaturen über +8 °C leuch-
tet die Kontrollleuchte Vorglühanlage für etwa eine Sekunde auf. Das be-
deutet, dass der Motor sofort angelassen werden kann.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Page 178 of 333

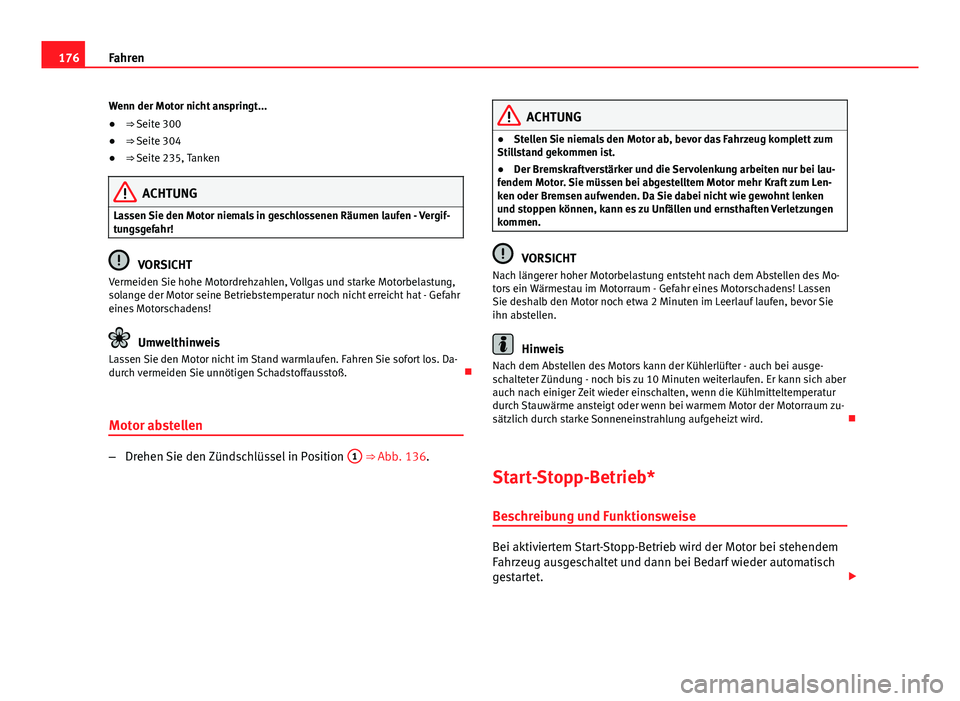

176Fahren
Wenn der Motor nicht anspringt...
● ⇒ Seite 300
● ⇒ Seite 304
● ⇒ Seite 235, Tanken
ACHTUNG
Lassen Sie den Motor niemals in geschlossenen Räumen laufen - Vergif-
tungsgefahr!
VORSICHT
Vermeiden Sie hohe Motordrehzahlen, Vollgas und starke Motorbelastung,
solange der Motor seine Betriebstemperatur noch nicht erreicht hat - Gefahr
eines Motorschadens!
Umwelthinweis
Lassen Sie den Motor nicht im Stand warmlaufen. Fahren Sie sofort los. Da-
durch vermeiden Sie unnötigen Schadstoffausstoß.
Motor abstellen
– Drehen Sie den Zündschlüssel in Position 1 ⇒ Abb. 136.
ACHTUNG
● Stellen Sie niemals den Motor ab, bevor das Fahrzeug komplett zum
Stillstand gekommen ist.
● Der Bremskraftverstärker und die Servolenkung arbeiten nur bei lau-
fendem Motor. Sie müssen bei abgestelltem Motor mehr Kraft zum Len-
ken oder Bremsen aufwenden. Da Sie dabei nicht wie gewohnt lenken
und stoppen können, kann es zu Unfällen und ernsthaften Verletzungen
kommen.
VORSICHT
Nach längerer hoher Motorbelastung entsteht nach dem Abstellen des Mo-
tors ein Wärmestau im Motorraum - Gefahr eines Motorschadens! Lassen
Sie deshalb den Motor noch etwa 2 Minuten im Leerlauf laufen, bevor Sie
ihn abstellen.
Hinweis
Nach dem Abstellen des Motors kann der Kühlerlüfter - auch bei ausge-
schalteter Zündung - noch bis zu 10 Minuten weiterlaufen. Er kann sich aber
auch nach einiger Zeit wieder einschalten, wenn die Kühlmitteltemperatur
durch Stauwärme ansteigt oder wenn bei warmem Motor der Motorraum zu-
sätzlich durch starke Sonneneinstrahlung aufgeheizt wird.
Start-Stopp-Betrieb* Beschreibung und Funktionsweise
Bei aktiviertem Start-Stopp-Betrieb wird der Motor bei stehendem
Fahrzeug ausgeschaltet und dann bei Bedarf wieder automatisch
gestartet.
Page 179 of 333
177
Fahren
– Legen Sie bei stehendem Fahrzeug den Leerlauf ein und neh-
men Sie den Fuß vom Kupplungspedal. Der Motor wird ausge-
schaltet.
– Sobald Sie das Kupplungspedal erneut betätigen, wird der Mo-
tor wieder gestartet.
– Am Display des Kombiinstruments wird der Funktionszustand
des Start-Stopp-Systems angezeigt ⇒ Abb. 138.
Voraussetzungen für den Start-Stopp-Betrieb
● Der Fahrer hat den Sicherheitsgurt angelegt.
● Die Motorraumklappe ist geschlossen.
● Der Motor hat Betriebstemperatur.
● Das Lenkrad ist nicht mehr als 270° eingeschlagen.
● Das Fahrzeug steht nicht an einer größeren Steigung.
● Das Fahrzeug fährt nicht rückwärts.
● Am Fahrzeug ist kein Anhänger angekuppelt.
● Die Temperatur im Fahrzeuginnenraum liegt innerhalb der Komfortgren-
zwerte (die Taste ECON
darf nicht betätigt sein).
● Die Defrost-Funktion der Frontscheibe ist nicht ausgewählt.
● Wenn nicht mehr als 50% des Luftstroms angefordert wird, den die Lüf-
tung liefern kann.
● Die Temperaturvorwahl HI oder LO ist nicht eingestellt.
● Die Fahrertür ist geschlossen.
● Der Dieselpartikelfilter befindet sich nicht in der Regenerierungsphase
(Dieselmotoren).
● Die Batterieladung darf nicht schwach sein, damit der nächste Motor-
start gewährleistet ist.
● Die Temperatur der Batterie liegt zwischen -1 °C und 60 °C. Unterbrechung des Start-Stopp-Betriebs
Unter den folgenden Umständen wird der Start-Stopp-Betrieb unterbrochen
und der Motor automatisch gestartet:
●
Das Fahrzeug rollt.
● Das Bremspedal wurde mehrmals nacheinander betätigt.
● Die Batterie ist stark entladen.
● Das Start-Stopp-System wurde manuell ausgeschaltet.
● Die Defrost-Funktion der Frontscheibe ist ausgewählt.
● Die Temperatur im Fahrzeuginnenraum liegt über den Komfortgrenzwer-
ten (die Taste ECON
darf nicht betätigt sein).
● Wenn mehr als 50% des Luftstroms angefordert wird, den die Lüftung
liefern kann.
● Die Temperaturvorwahl HI oder LO wird eingestellt.
● Die Kühlmitteltemperatur des Motors ist nicht in Ordnung.
● Der Generator ist beeinträchtigt, z. B. Riss des Keilriemens.
● Wenn die im vorherigen Abschnitt beschriebenen Voraussetzungen
nicht erfüllt sind.
ACHTUNG
Lassen Sie Ihr Fahrzeug keinesfalls mit ausgeschaltetem Motor rollen.
Sie könnten die Kontrolle über das Fahrzeug verlieren. Das kann zu ei-
nem Unfall und zu schweren Verletzungen führen.
● Die Servolenkung leistet bei ausgeschaltetem Motor keine Unterstüt-
zung. Daher ist der Kraftaufwand am Lenkrad größer.
● Schalten Sie das Start-Stopp-System beim Fahren in Wasser (Durch-
queren von Wasserläufen) aus.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Page 180 of 333

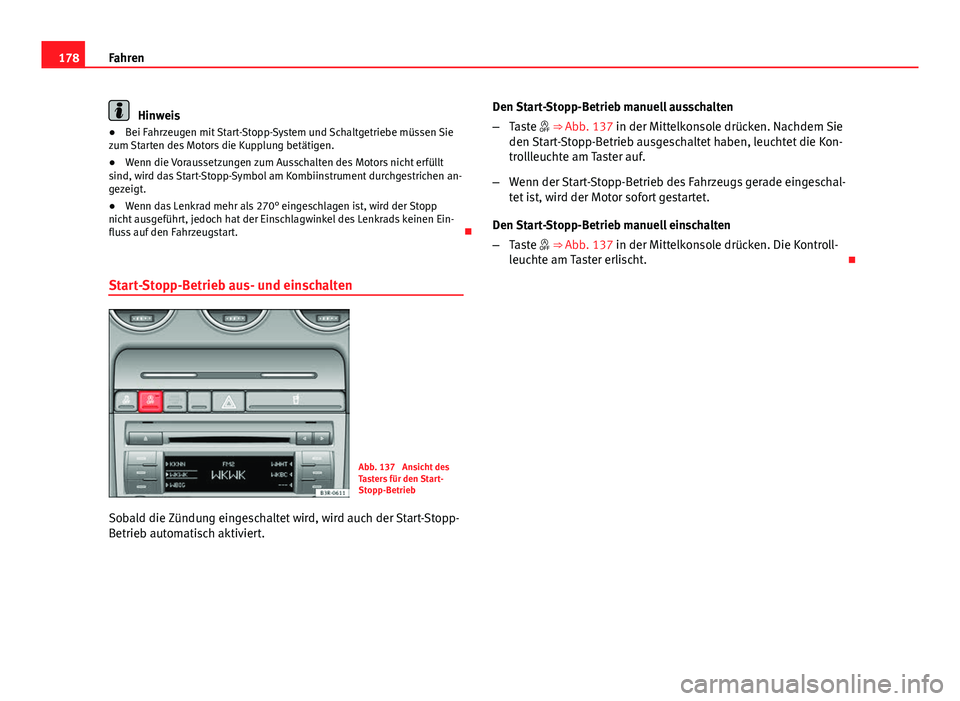

178Fahren
Hinweis
● Bei Fahrzeugen mit Start-Stopp-System und Schaltgetriebe müssen Sie
zum Starten des Motors die Kupplung betätigen.
● Wenn die Voraussetzungen zum Ausschalten des Motors nicht erfüllt
sind, wird das Start-Stopp-Symbol am Kombiinstrument durchgestrichen an-
gezeigt.
● Wenn das Lenkrad mehr als 270° eingeschlagen ist, wird der Stopp
nicht ausgeführt, jedoch hat der Einschlagwinkel des Lenkrads keinen Ein-
fluss auf den Fahrzeugstart.
Start-Stopp-Betrieb aus- und einschalten
Abb. 137 Ansicht des
Tasters für den Start-
Stopp-Betrieb
Sobald die Zündung eingeschaltet wird, wird auch der Start-Stopp-
Betrieb automatisch aktiviert. Den Start-Stopp-Betrieb manuell ausschalten
–
Taste ⇒ Abb. 137 in der Mittelkonsole drücken. Nachdem Sie
den Start-Stopp-Betrieb ausgeschaltet haben, leuchtet die Kon-
trollleuchte am Taster auf.
– Wenn der Start-Stopp-Betrieb des Fahrzeugs gerade eingeschal-
tet ist, wird der Motor sofort gestartet.
Den Start-Stopp-Betrieb manuell einschalten
– Taste ⇒ Abb. 137 in der Mittelkonsole drücken. Die Kontroll-
leuchte am Taster erlischt.
