Seat Exeo 2009 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2009, Model line: Exeo, Model: Seat Exeo 2009Pages: 333, PDF-Größe: 4.88 MB
Page 311 of 333
309

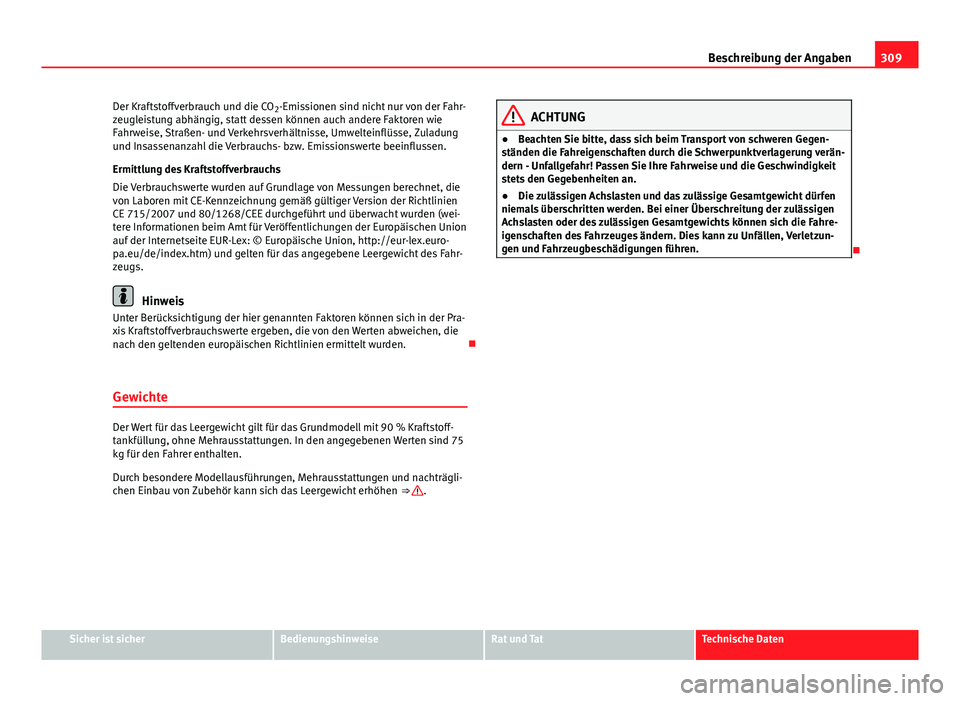

Beschreibung der Angaben
Der Kraftstoffverbrauch und die CO 2-Emissionen sind nicht nur von der Fahr-
zeugleistung abhängig, statt dessen können auch andere Faktoren wie
Fahrweise, Straßen- und Verkehrsverhältnisse, Umwelteinflüsse, Zuladung
und Insassenanzahl die Verbrauchs- bzw. Emissionswerte beeinflussen.
Ermittlung des Kraftstoffverbrauchs
Die Verbrauchswerte wurden auf Grundlage von Messungen berechnet, die
von Laboren mit CE-Kennzeichnung gemäß gültiger Version der Richtlinien
CE 715/2007 und 80/1268/CEE durchgeführt und überwacht wurden (wei-
tere Informationen beim Amt für Veröffentlichungen der Europäischen Union
auf der Internetseite EUR-Lex: © Europäische Union, http://eur-lex.euro-
pa.eu/de/index.htm) und gelten für das angegebene Leergewicht des Fahr-
zeugs.
Hinweis
Unter Berücksichtigung der hier genannten Faktoren können sich in der Pra-
xis Kraftstoffverbrauchswerte ergeben, die von den Werten abweichen, die
nach den geltenden europäischen Richtlinien ermittelt wurden.
Gewichte
Der Wert für das Leergewicht gilt für das Grundmodell mit 90 % Kraftstoff-
tankfüllung, ohne Mehrausstattungen. In den angegebenen Werten sind 75
kg für den Fahrer enthalten.
Durch besondere Modellausführungen, Mehrausstattungen und nachträgli-
chen Einbau von Zubehör kann sich das Leergewicht erhöhen ⇒
.
ACHTUNG
● Beachten Sie bitte, dass sich beim Transport von schweren Gegen-
ständen die Fahreigenschaften durch die Schwerpunktverlagerung verän-
dern - Unfallgefahr! Passen Sie Ihre Fahrweise und die Geschwindigkeit
stets den Gegebenheiten an.
● Die zulässigen Achslasten und das zulässige Gesamtgewicht dürfen
niemals überschritten werden. Bei einer Überschreitung der zulässigen
Achslasten oder des zulässigen Gesamtgewichts können sich die Fahre-
igenschaften des Fahrzeuges ändern. Dies kann zu Unfällen, Verletzun-
gen und Fahrzeugbeschädigungen führen.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Page 312 of 333

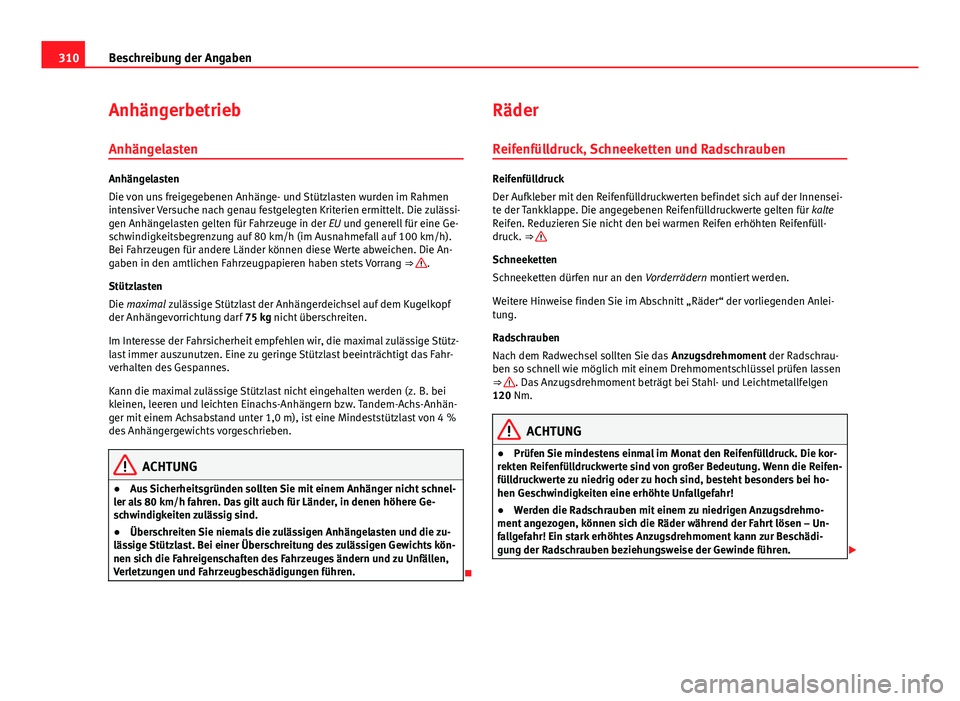

310Beschreibung der Angaben
Anhängerbetrieb
Anhängelasten
Anhängelasten
Die von uns freigegebenen Anhänge- und Stützlasten wurden im Rahmen
intensiver Versuche nach genau festgelegten Kriterien ermittelt. Die zulässi-
gen Anhängelasten gelten für Fahrzeuge in der EU und generell für eine Ge-
schwindigkeitsbegrenzung auf 80 km/h (im Ausnahmefall auf 100 km/h).
Bei Fahrzeugen für andere Länder können diese Werte abweichen. Die An-
gaben in den amtlichen Fahrzeugpapieren haben stets Vorrang ⇒
.
Stützlasten
Die maximal zulässige Stützlast der Anhängerdeichsel auf dem Kugelkopf
der Anhängevorrichtung darf 75 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen wir, die maximal zulässige Stütz-
last immer auszunutzen. Eine zu geringe Stützlast beeinträchtigt das Fahr-
verhalten des Gespannes.
Kann die maximal zulässige Stützlast nicht eingehalten werden (z. B. bei
kleinen, leeren und leichten Einachs-Anhängern bzw. Tandem-Achs-Anhän-
ger mit einem Achsabstand unter 1,0 m), ist eine Mindeststützlast von 4 %
des Anhängergewichts vorgeschrieben.
ACHTUNG
● Aus Sicherheitsgründen sollten Sie mit einem Anhänger nicht schnel-
ler als 80 km/h fahren. Das gilt auch für Länder, in denen höhere Ge-
schwindigkeiten zulässig sind.
● Überschreiten Sie niemals die zulässigen Anhängelasten und die zu-
lässige Stützlast. Bei einer Überschreitung des zulässigen Gewichts kön-
nen sich die Fahreigenschaften des Fahrzeuges ändern und zu Unfällen,
Verletzungen und Fahrzeugbeschädigungen führen.
Räder
Reifenfülldruck, Schneeketten und Radschrauben
Reifenfülldruck
Der Aufkleber mit den Reifenfülldruckwerten befindet sich auf der Innensei-
te der Tankklappe. Die angegebenen Reifenfülldruckwerte gelten für kalte
Reifen. Reduzieren Sie nicht den bei warmen Reifen erhöhten Reifenfüll-
druck. ⇒
Schneeketten
Schneeketten dürfen nur an den Vorderrädern montiert werden.
Weitere Hinweise finden Sie im Abschnitt „Räder“ der vorliegenden Anlei-
tung.
Radschrauben
Nach dem Radwechsel sollten Sie das Anzugsdrehmoment der Radschrau-
ben so schnell wie möglich mit einem Drehmomentschlüssel prüfen lassen
⇒
. Das Anzugsdrehmoment beträgt bei Stahl- und Leichtmetallfelgen
120 Nm.
ACHTUNG
● Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die kor-
rekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die Reifen-
fülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei ho-
hen Geschwindigkeiten eine erhöhte Unfallgefahr!
● Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmo-
ment angezogen, können sich die Räder während der Fahrt lösen – Un-
fallgefahr! Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädi-
gung der Radschrauben beziehungsweise der Gewinde führen.
Page 313 of 333
311
Beschreibung der Angaben

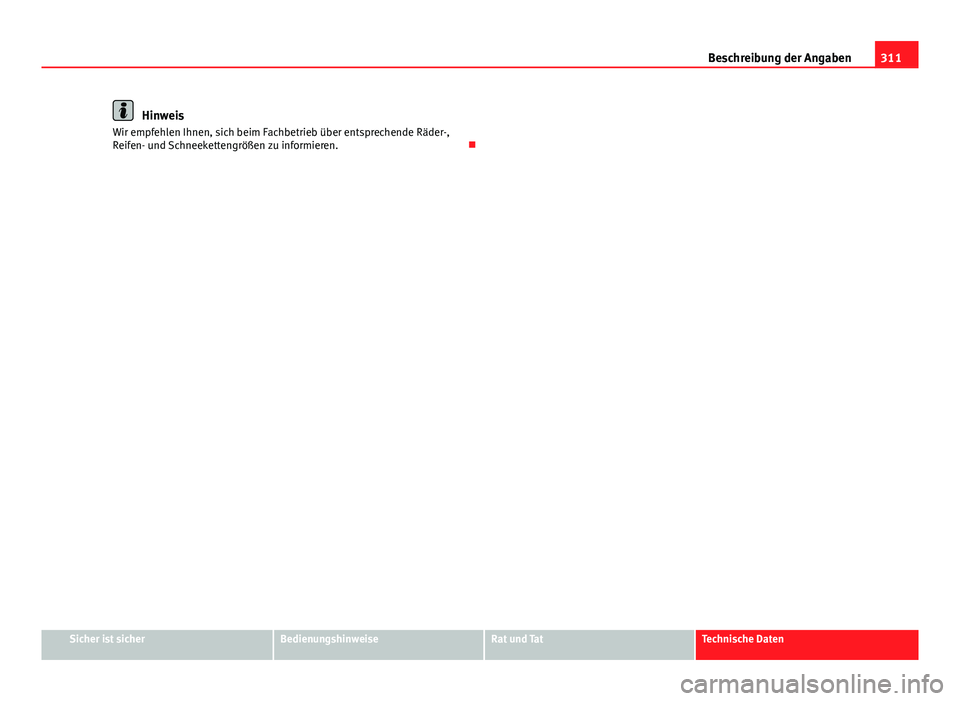

Hinweis
Wir empfehlen Ihnen, sich beim Fachbetrieb über entsprechende Räder-,
Reifen- und Schneekettengrößen zu informieren.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Page 314 of 333
312Technische Daten

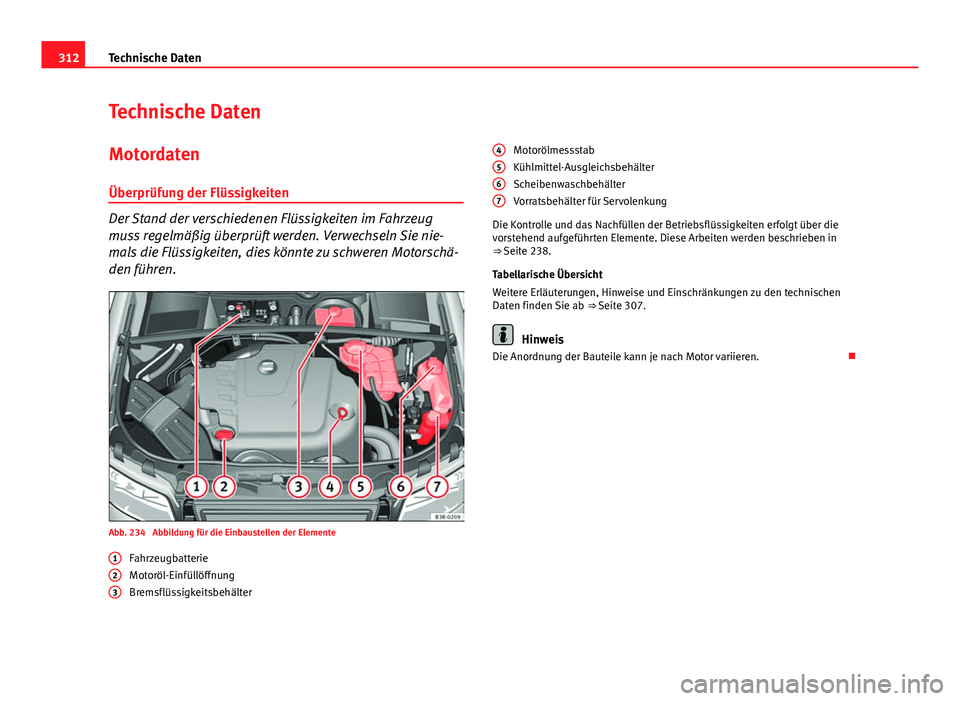

Technische Daten
Motordaten Überprüfung der Flüssigkeiten
Der Stand der verschiedenen Flüssigkeiten im Fahrzeug
muss regelmäßig überprüft werden. Verwechseln Sie nie-
mals die Flüssigkeiten, dies könnte zu schweren Motorschä-
den führen.
Abb. 234 Abbildung für die Einbaustellen der Elemente Fahrzeugbatterie
Motoröl-Einfüllöffnung
Bremsflüssigkeitsbehälter
1
23
Motorölmessstab
Kühlmittel-Ausgleichsbehälter
Scheibenwaschbehälter
Vorratsbehälter für Servolenkung
Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒ Seite 238.
Tabellarische Übersicht
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab ⇒ Seite 307.
Hinweis
Die Anordnung der Bauteile kann je nach Motor variieren.
4567
Page 315 of 333
313
Technische Daten

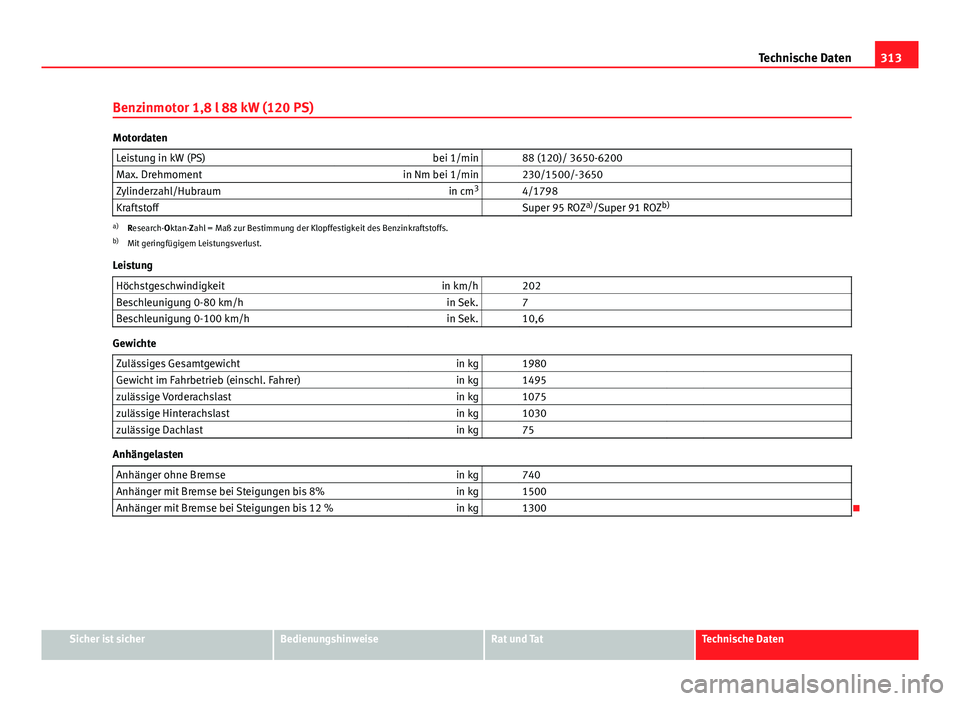

Benzinmotor 1,8 l 88 kW (120 PS)
Motordaten Leistung in kW (PS) bei 1/min 88 (120)/ 3650-6200
Max. Drehmoment in Nm bei 1/min 230/1500/-3650
Zylinderzahl/Hubraum in cm3
4/1798
Kraftstoff Super 95 ROZ a)
/Super 91 ROZ b)
a)
Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
b) Mit geringfügigem Leistungsverlust.
Leistung Höchstgeschwindigkeit in km/h 202
Beschleunigung 0-80 km/h in Sek. 7
Beschleunigung 0-100 km/h in Sek. 10,6
Gewichte
Zulässiges Gesamtgewicht in kg 1980
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1495
zulässige Vorderachslast in kg 1075
zulässige Hinterachslast in kg 1030
zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse in kg 740
Anhänger mit Bremse bei Steigungen bis 8% in kg 1500
Anhänger mit Bremse bei Steigungen bis 12 % in kg 1300
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Page 316 of 333
314Technische Daten

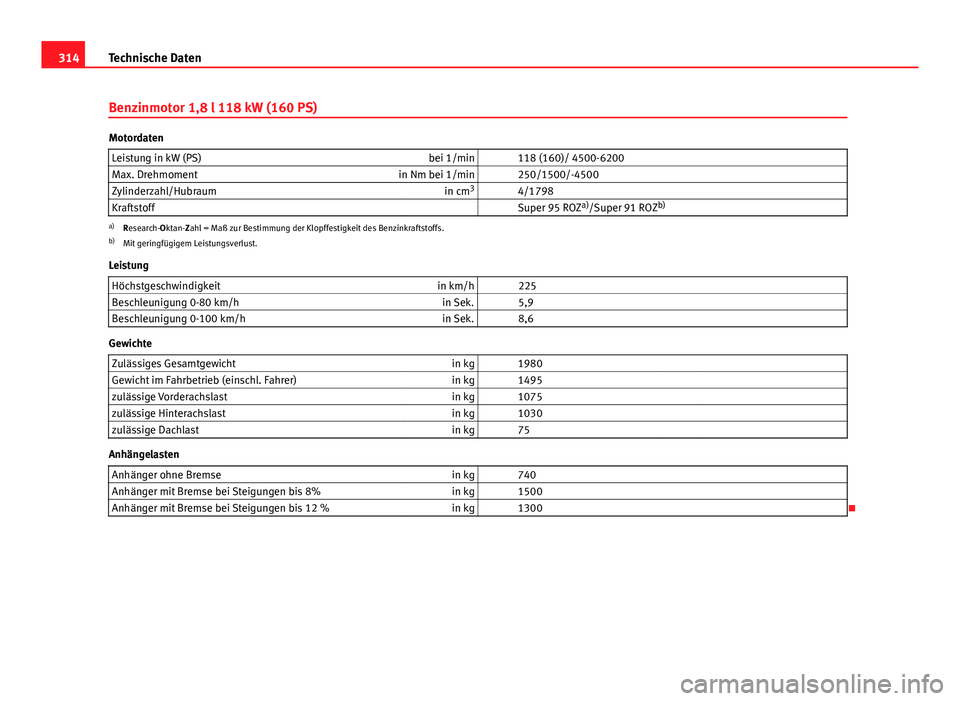

Benzinmotor 1,8 l 118 kW (160 PS)
Motordaten
Leistung in kW (PS) bei 1/min 118 (160)/ 4500-6200
Max. Drehmoment in Nm bei 1/min 250/1500/-4500
Zylinderzahl/Hubraum in cm3
4/1798
Kraftstoff Super 95 ROZ a)
/Super 91 ROZ b)
a)
Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
b) Mit geringfügigem Leistungsverlust.
Leistung Höchstgeschwindigkeit in km/h 225
Beschleunigung 0-80 km/h in Sek. 5,9
Beschleunigung 0-100 km/h in Sek. 8,6
Gewichte
Zulässiges Gesamtgewicht in kg 1980
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1495
zulässige Vorderachslast in kg 1075
zulässige Hinterachslast in kg 1030
zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse in kg 740
Anhänger mit Bremse bei Steigungen bis 8% in kg 1500
Anhänger mit Bremse bei Steigungen bis 12 % in kg 1300
Page 317 of 333
315
Technische Daten

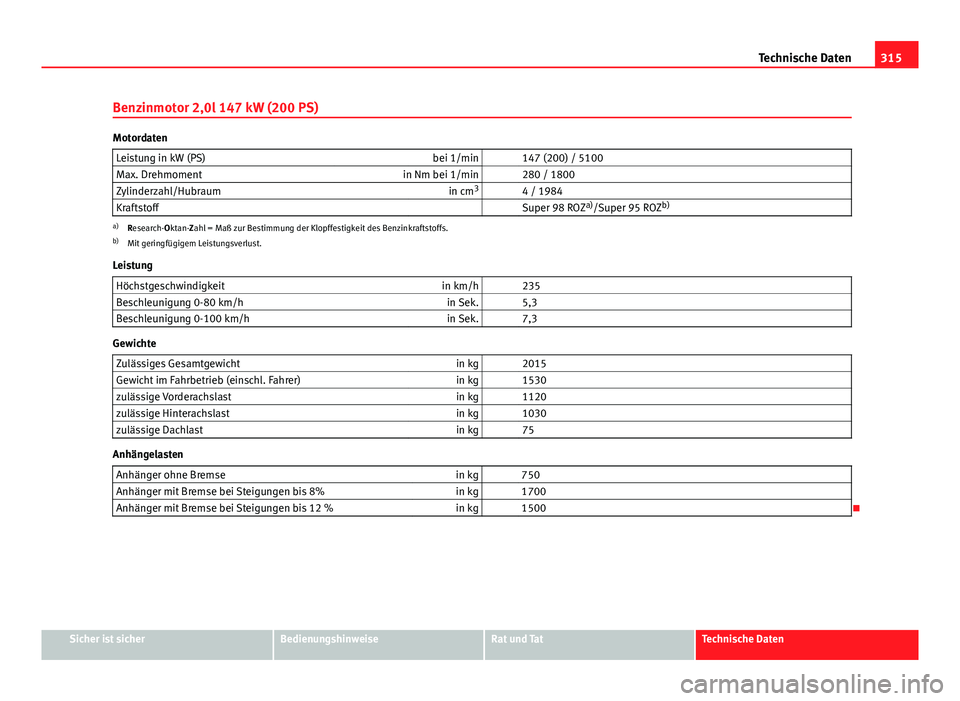

Benzinmotor 2,0l 147 kW (200 PS)
Motordaten Leistung in kW (PS) bei 1/min 147 (200) / 5100
Max. Drehmoment in Nm bei 1/min 280 / 1800
Zylinderzahl/Hubraum in cm3
4 / 1984
Kraftstoff Super 98 ROZ a)
/Super 95 ROZ b)
a)
Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
b) Mit geringfügigem Leistungsverlust.
Leistung Höchstgeschwindigkeit in km/h 235
Beschleunigung 0-80 km/h in Sek. 5,3
Beschleunigung 0-100 km/h in Sek. 7,3
Gewichte
Zulässiges Gesamtgewicht in kg 2015
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1530
zulässige Vorderachslast in kg 1120
zulässige Hinterachslast in kg 1030
zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse in kg 750
Anhänger mit Bremse bei Steigungen bis 8% in kg 1700
Anhänger mit Bremse bei Steigungen bis 12 % in kg 1500
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Page 318 of 333
316Technische Daten
Benzinmotor 2,0 l 155 kW (211 PS)
Motordaten
Leistung in kW (PS) bei 1/min 155 (211)/ 4600-6000
Max. Drehmoment in Nm bei 1/min 320/1500/-4600
Zylinderzahl/Hubraum in cm3
4 / 1984
Kraftstoff Super 95 ROZ a)
/Super Plus 91 ROZ b)
a)
Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
b) Mit geringfügigem Leistungsverlust.
Leistung Höchstgeschwindigkeit in km/h 244
Beschleunigung 0-80 km/h in Sek. 5,3
Beschleunigung 0-100 km/h in Sek. 7,1
Gewichte
Zulässiges Gesamtgewicht in kg 1990
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1505
zulässige Vorderachslast in kg 1090
zulässige Hinterachslast in kg 1030
zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse in kg 750
Anhänger mit Bremse bei Steigungen bis 8% in kg 1700
Anhänger mit Bremse bei Steigungen bis 12 % in kg 1500
Page 319 of 333
317
Technische Daten

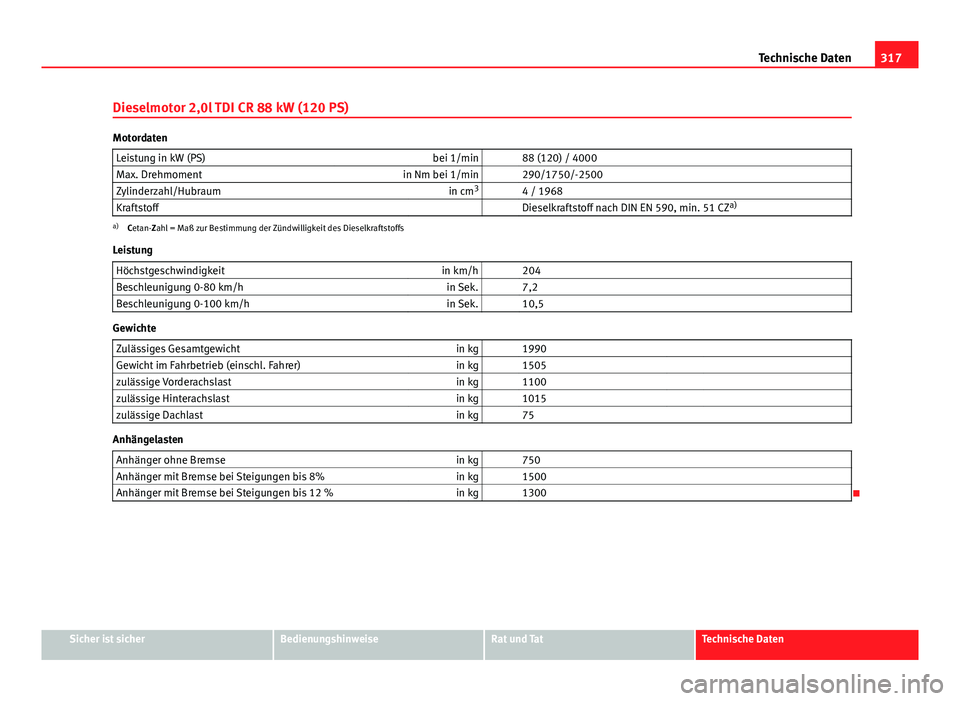

Dieselmotor 2,0l TDI CR 88 kW (120 PS)
Motordaten Leistung in kW (PS) bei 1/min 88 (120) / 4000
Max. Drehmoment in Nm bei 1/min 290/1750/-2500
Zylinderzahl/Hubraum in cm3
4 / 1968
Kraftstoff Dieselkraftstoff nach DIN EN 590, min. 51 CZ a)
a)
Cetan-Zahl = Maß zur Bestimmung der Zündwilligkeit des Dieselkraftstoffs
Leistung Höchstgeschwindigkeit in km/h 204
Beschleunigung 0-80 km/h in Sek. 7,2
Beschleunigung 0-100 km/h in Sek. 10,5
Gewichte
Zulässiges Gesamtgewicht in kg 1990
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1505
zulässige Vorderachslast in kg 1100
zulässige Hinterachslast in kg 1015
zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse in kg 750
Anhänger mit Bremse bei Steigungen bis 8% in kg 1500
Anhänger mit Bremse bei Steigungen bis 12 % in kg 1300
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Page 320 of 333
318Technische Daten

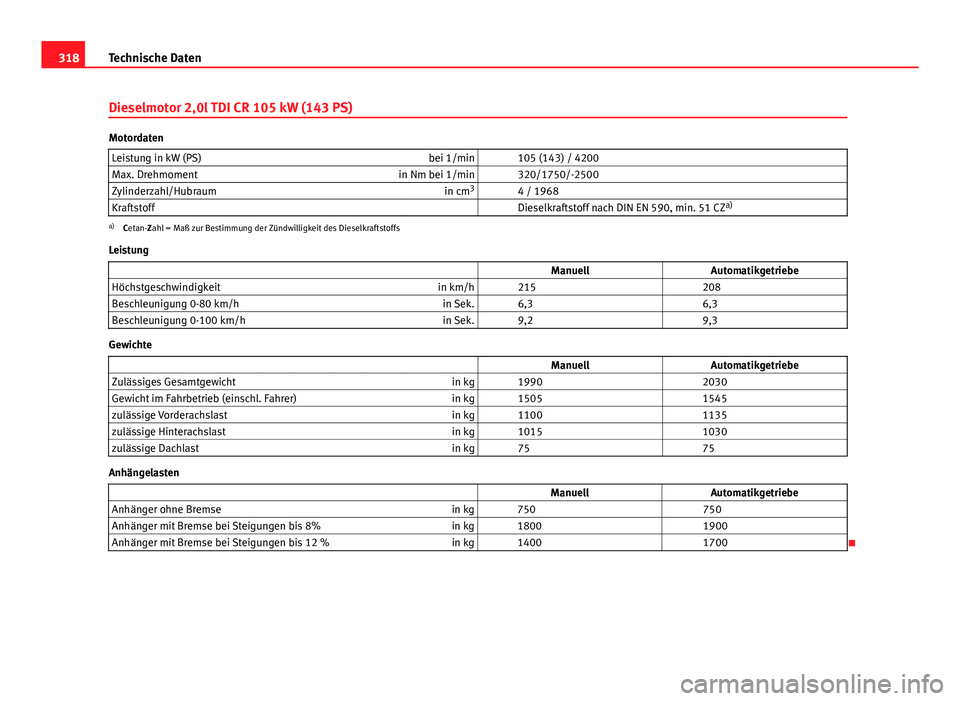

Dieselmotor 2,0l TDI CR 105 kW (143 PS)
Motordaten
Leistung in kW (PS) bei 1/min 105 (143) / 4200
Max. Drehmoment in Nm bei 1/min 320/1750/-2500
Zylinderzahl/Hubraum in cm3
4 / 1968
Kraftstoff Dieselkraftstoff nach DIN EN 590, min. 51 CZ a)
a)
Cetan-Zahl = Maß zur Bestimmung der Zündwilligkeit des Dieselkraftstoffs
Leistung ManuellAutomatikgetriebe
Höchstgeschwindigkeit in km/h 215 208
Beschleunigung 0-80 km/h in Sek. 6,3 6,3
Beschleunigung 0-100 km/h in Sek. 9,2 9,3
Gewichte
Manuell Automatikgetriebe
Zulässiges Gesamtgewicht in kg 1990 2030
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1505 1545
zulässige Vorderachslast in kg 1100 1135
zulässige Hinterachslast in kg 1015 1030
zulässige Dachlast in kg 75 75
Anhängelasten
ManuellAutomatikgetriebe
Anhänger ohne Bremse in kg 750 750
Anhänger mit Bremse bei Steigungen bis 8% in kg 1800 1900
Anhänger mit Bremse bei Steigungen bis 12 % in kg 1400 1700
