Seat Exeo 2009 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2009, Model line: Exeo, Model: Seat Exeo 2009Pages: 333, PDF-Größe: 4.88 MB
Page 291 of 333

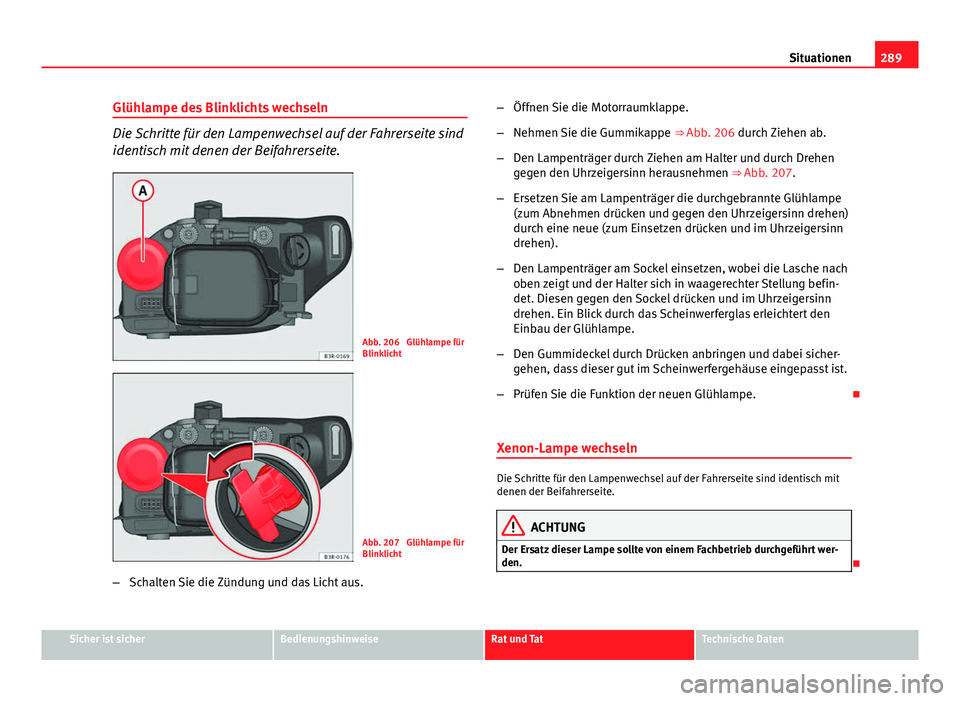

289
Situationen
Glühlampe des Blinklichts wechseln
Die Schritte für den Lampenwechsel auf der Fahrerseite sind
identisch mit denen der Beifahrerseite.
Abb. 206 Glühlampe für
Blinklicht
Abb. 207 Glühlampe für
Blinklicht
– Schalten Sie die Zündung und das Licht aus. –
Öffnen Sie die Motorraumklappe.
– Nehmen Sie die Gummikappe ⇒ Abb. 206 durch Ziehen ab.
– Den Lampenträger durch Ziehen am Halter und durch Drehen
gegen den Uhrzeigersinn herausnehmen ⇒ Abb. 207.
– Ersetzen Sie am Lampenträger die durchgebrannte Glühlampe
(zum Abnehmen drücken und gegen den Uhrzeigersinn drehen)
durch eine neue (zum Einsetzen drücken und im Uhrzeigersinn
drehen).
– Den Lampenträger am Sockel einsetzen, wobei die Lasche nach
oben zeigt und der Halter sich in waagerechter Stellung befin-
det. Diesen gegen den Sockel drücken und im Uhrzeigersinn
drehen. Ein Blick durch das Scheinwerferglas erleichtert den
Einbau der Glühlampe.
– Den Gummideckel durch Drücken anbringen und dabei sicher-
gehen, dass dieser gut im Scheinwerfergehäuse eingepasst ist.
– Prüfen Sie die Funktion der neuen Glühlampe.
Xenon-Lampe wechseln
Die Schritte für den Lampenwechsel auf der Fahrerseite sind identisch mit
denen der Beifahrerseite.
ACHTUNG
Der Ersatz dieser Lampe sollte von einem Fachbetrieb durchgeführt wer-
den.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Page 292 of 333

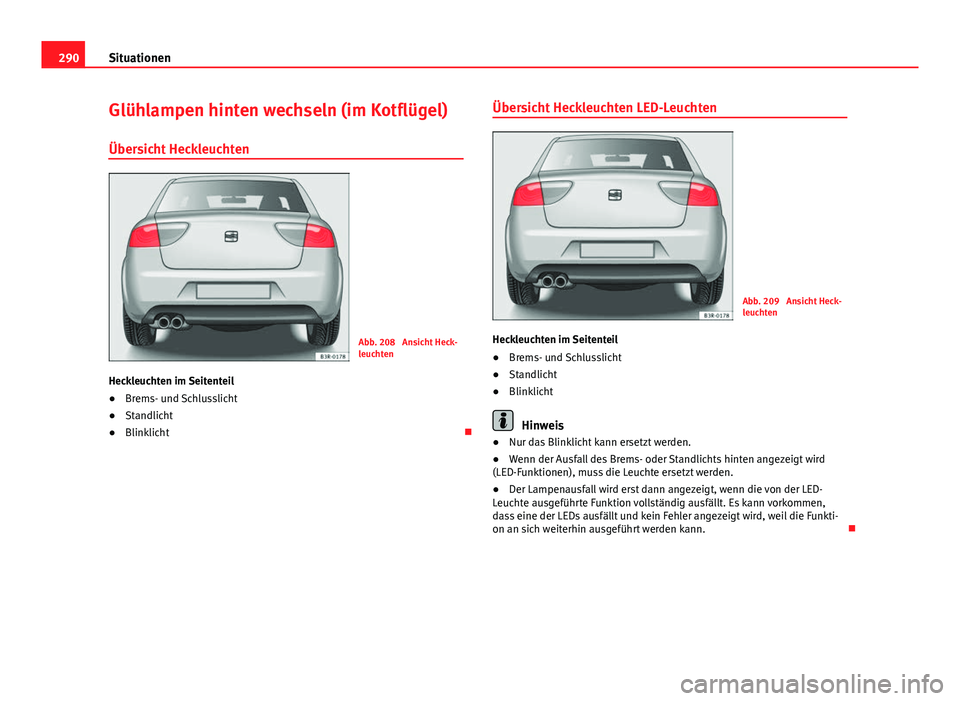

290Situationen
Glühlampen hinten wechseln (im Kotflügel)
Übersicht Heckleuchten
Abb. 208 Ansicht Heck-
leuchten
Heckleuchten im Seitenteil
● Brems- und Schlusslicht
● Standlicht
● Blinklicht Übersicht Heckleuchten LED-Leuchten
Abb. 209 Ansicht Heck-
leuchten
Heckleuchten im Seitenteil
● Brems- und Schlusslicht
● Standlicht
● Blinklicht
Hinweis
● Nur das Blinklicht kann ersetzt werden.
● Wenn der Ausfall des Brems- oder Standlichts hinten angezeigt wird
(LED-Funktionen), muss die Leuchte ersetzt werden.
● Der Lampenausfall wird erst dann angezeigt, wenn die von der LED-
Leuchte ausgeführte Funktion vollständig ausfällt. Es kann vorkommen,
dass eine der LEDs ausfällt und kein Fehler angezeigt wird, weil die Funkti-
on an sich weiterhin ausgeführt werden kann.
Page 293 of 333
291
Situationen

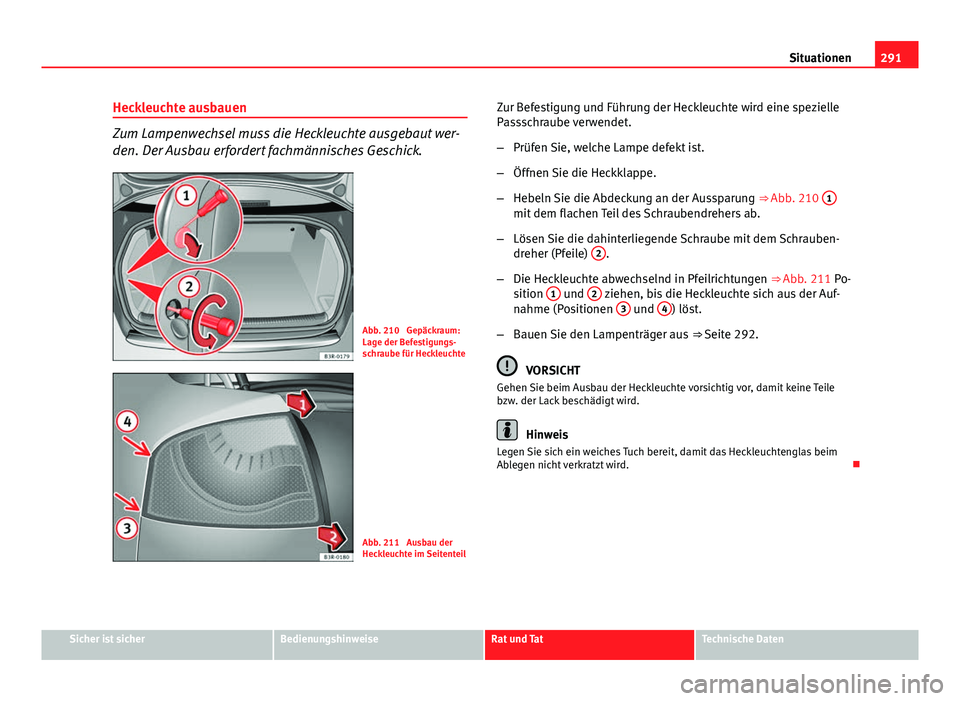

Heckleuchte ausbauen
Zum Lampenwechsel muss die Heckleuchte ausgebaut wer-
den. Der Ausbau erfordert fachmännisches Geschick.
Abb. 210 Gepäckraum:
Lage der Befestigungs-
schraube für Heckleuchte
Abb. 211 Ausbau der
Heckleuchte im Seitenteil Zur Befestigung und Führung der Heckleuchte wird eine spezielle
Passschraube verwendet.
–
Prüfen Sie, welche Lampe defekt ist.
– Öffnen Sie die Heckklappe.
– Hebeln Sie die Abdeckung an der Aussparung ⇒ Abb. 210 1
mit dem flachen Teil des Schraubendrehers ab.
– Lösen Sie die dahinterliegende Schraube mit dem Schrauben-
dreher (Pfeile) 2
.
– Die Heckleuchte abwechselnd in Pfeilrichtungen ⇒ Abb. 211 Po-
sition 1
und 2 ziehen, bis die Heckleuchte sich aus der Auf-
nahme (Positionen 3 und 4) löst.
– Bauen Sie den Lampenträger aus ⇒ Seite 292.
VORSICHT
Gehen Sie beim Ausbau der Heckleuchte vorsichtig vor, damit keine Teile
bzw. der Lack beschädigt wird.
Hinweis
Legen Sie sich ein weiches Tuch bereit, damit das Heckleuchtenglas beim
Ablegen nicht verkratzt wird.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Page 294 of 333

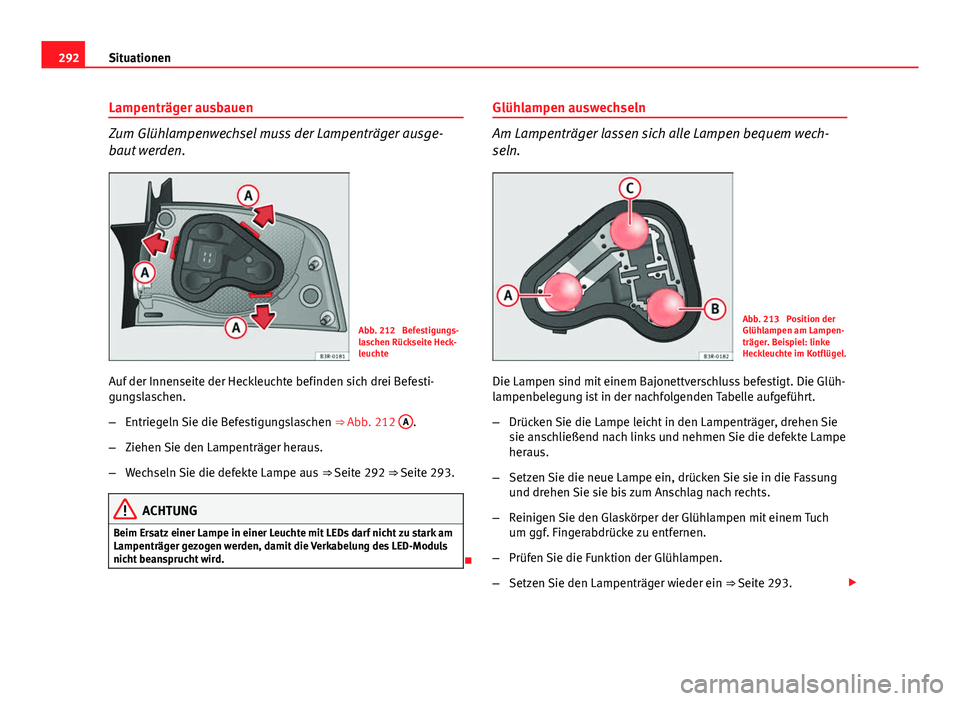

292Situationen
Lampenträger ausbauen
Zum Glühlampenwechsel muss der Lampenträger ausge-
baut werden.
Abb. 212 Befestigungs-
laschen Rückseite Heck-
leuchte
Auf der Innenseite der Heckleuchte befinden sich drei Befesti-
gungslaschen.
– Entriegeln Sie die Befestigungslaschen ⇒ Abb. 212 A
.
– Ziehen Sie den Lampenträger heraus.
– Wechseln Sie die defekte Lampe aus ⇒ Seite 292 ⇒ Seite 293.
ACHTUNG
Beim Ersatz einer Lampe in einer Leuchte mit LEDs darf nicht zu stark am
Lampenträger gezogen werden, damit die Verkabelung des LED-Moduls
nicht beansprucht wird.
Glühlampen auswechseln
Am Lampenträger lassen sich alle Lampen bequem wech-
seln.
Abb. 213 Position der
Glühlampen am Lampen-
träger. Beispiel: linke
Heckleuchte im Kotflügel.
Die Lampen sind mit einem Bajonettverschluss befestigt. Die Glüh-
lampenbelegung ist in der nachfolgenden Tabelle aufgeführt.
– Drücken Sie die Lampe leicht in den Lampenträger, drehen Sie
sie anschließend nach links und nehmen Sie die defekte Lampe
heraus.
– Setzen Sie die neue Lampe ein, drücken Sie sie in die Fassung
und drehen Sie sie bis zum Anschlag nach rechts.
– Reinigen Sie den Glaskörper der Glühlampen mit einem Tuch
um ggf. Fingerabdrücke zu entfernen.
– Prüfen Sie die Funktion der Glühlampen.
– Setzen Sie den Lampenträger wieder ein ⇒ Seite 293.
Page 295 of 333

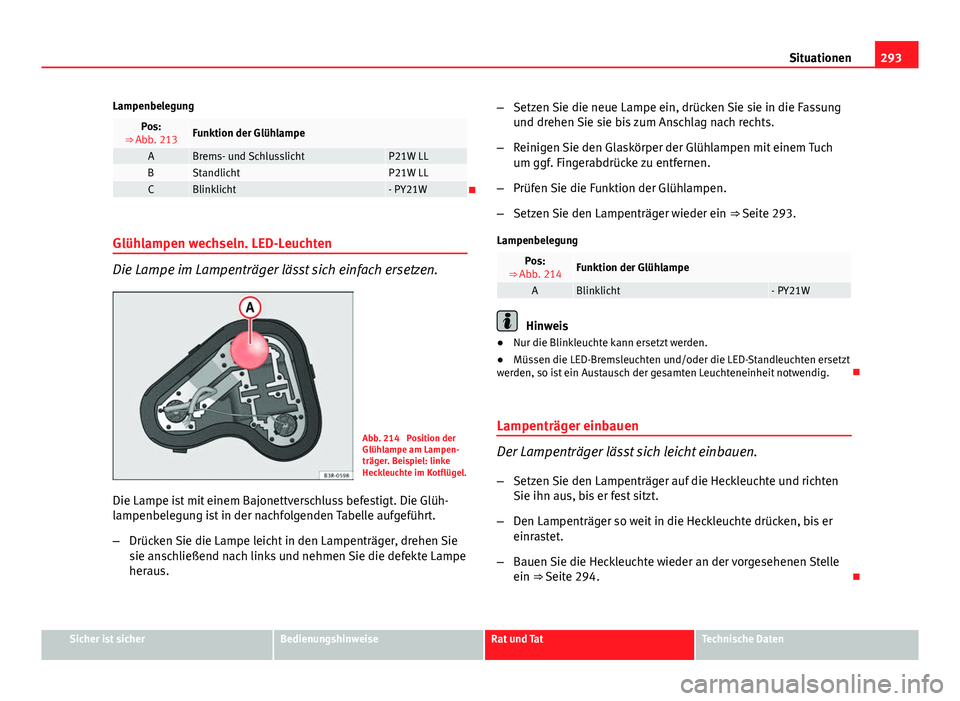

293
Situationen
Lampenbelegung
Pos:
⇒ Abb. 213Funktion der Glühlampe
ABrems- und SchlusslichtP21W LLBStandlichtP21W LLCBlinklicht- PY21W
Glühlampen wechseln. LED-Leuchten
Die Lampe im Lampenträger lässt sich einfach ersetzen.
Abb. 214 Position der
Glühlampe am Lampen-
träger. Beispiel: linke
Heckleuchte im Kotflügel.
Die Lampe ist mit einem Bajonettverschluss befestigt. Die Glüh-
lampenbelegung ist in der nachfolgenden Tabelle aufgeführt.
– Drücken Sie die Lampe leicht in den Lampenträger, drehen Sie
sie anschließend nach links und nehmen Sie die defekte Lampe
heraus. –
Setzen Sie die neue Lampe ein, drücken Sie sie in die Fassung
und drehen Sie sie bis zum Anschlag nach rechts.
– Reinigen Sie den Glaskörper der Glühlampen mit einem Tuch
um ggf. Fingerabdrücke zu entfernen.
– Prüfen Sie die Funktion der Glühlampen.
– Setzen Sie den Lampenträger wieder ein ⇒ Seite 293.
Lampenbelegung
Pos:
⇒ Abb. 214Funktion der Glühlampe
ABlinklicht- PY21W
Hinweis
● Nur die Blinkleuchte kann ersetzt werden.
● Müssen die LED-Bremsleuchten und/oder die LED-Standleuchten ersetzt
werden, so ist ein Austausch der gesamten Leuchteneinheit notwendig.
Lampenträger einbauen
Der Lampenträger lässt sich leicht einbauen.
– Setzen Sie den Lampenträger auf die Heckleuchte und richten
Sie ihn aus, bis er fest sitzt.
– Den Lampenträger so weit in die Heckleuchte drücken, bis er
einrastet.
– Bauen Sie die Heckleuchte wieder an der vorgesehenen Stelle
ein ⇒ Seite 294.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Page 296 of 333

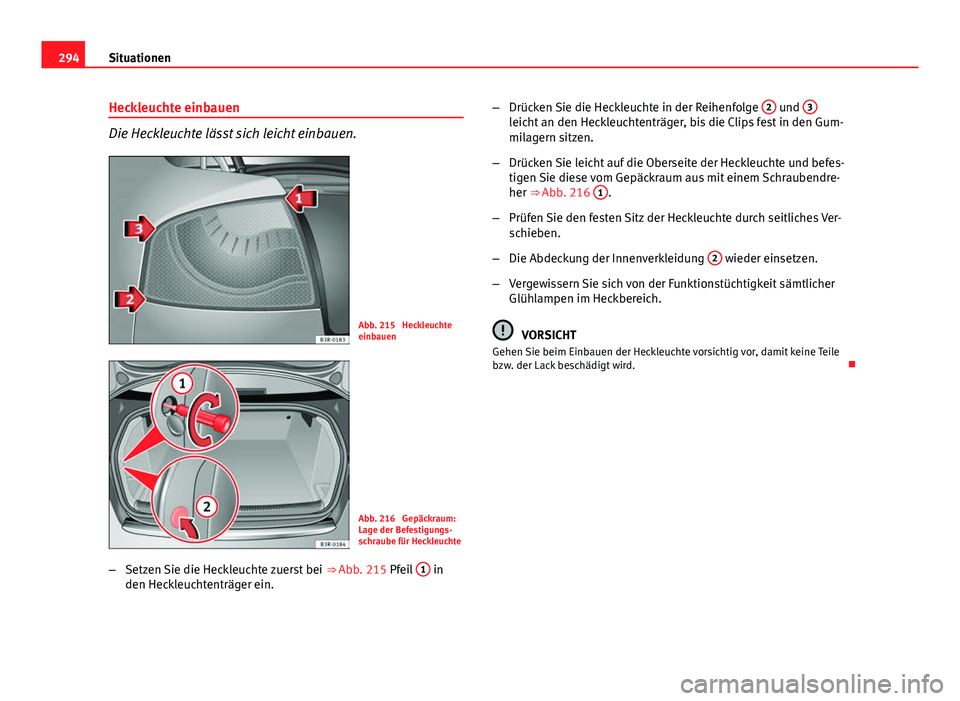

294Situationen
Heckleuchte einbauen
Die Heckleuchte lässt sich leicht einbauen.
Abb. 215 Heckleuchte
einbauen
Abb. 216 Gepäckraum:
Lage der Befestigungs-
schraube für Heckleuchte
– Setzen Sie die Heckleuchte zuerst bei ⇒ Abb. 215 Pfeil 1
in
den Heckleuchtenträger ein. –
Drücken Sie die Heckleuchte in der Reihenfolge 2
und 3leicht an den Heckleuchtenträger, bis die Clips fest in den Gum-
milagern sitzen.
– Drücken Sie leicht auf die Oberseite der Heckleuchte und befes-
tigen Sie diese vom Gepäckraum aus mit einem Schraubendre-
her ⇒ Abb. 216 1
.
– Prüfen Sie den festen Sitz der Heckleuchte durch seitliches Ver-
schieben.
– Die Abdeckung der Innenverkleidung 2
wieder einsetzen.
– Vergewissern Sie sich von der Funktionstüchtigkeit sämtlicher
Glühlampen im Heckbereich.
VORSICHT
Gehen Sie beim Einbauen der Heckleuchte vorsichtig vor, damit keine Teile
bzw. der Lack beschädigt wird.
Page 297 of 333

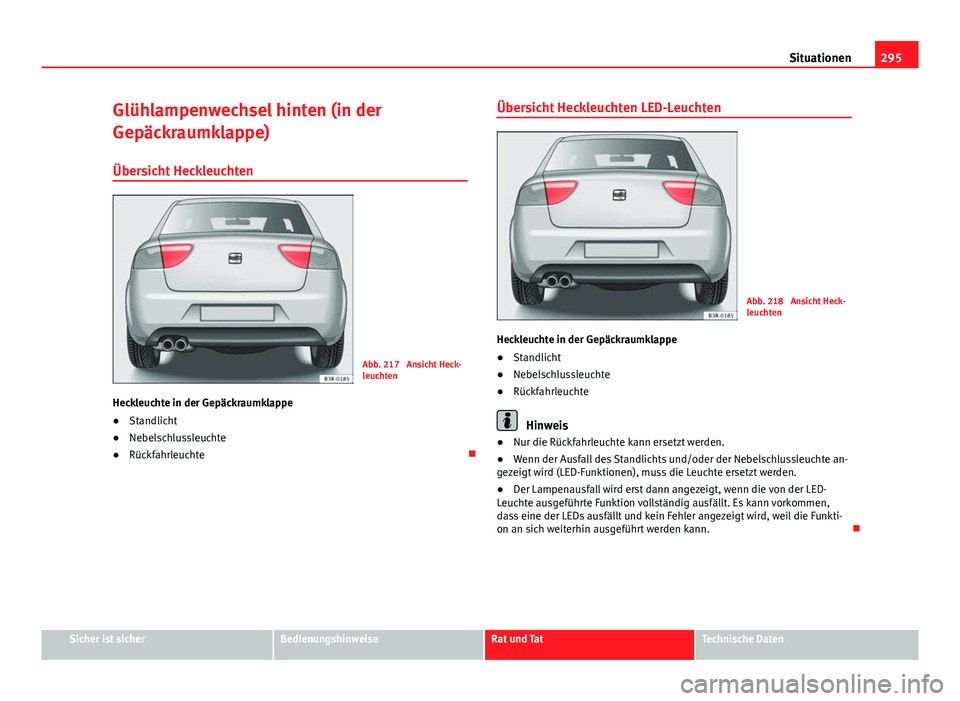

295
Situationen
Glühlampenwechsel hinten (in der
Gepäckraumklappe)
Übersicht Heckleuchten
Abb. 217 Ansicht Heck-
leuchten
Heckleuchte in der Gepäckraumklappe
● Standlicht
● Nebelschlussleuchte
● Rückfahrleuchte Übersicht Heckleuchten LED-Leuchten
Abb. 218 Ansicht Heck-
leuchten
Heckleuchte in der Gepäckraumklappe
● Standlicht
● Nebelschlussleuchte
● Rückfahrleuchte
Hinweis
● Nur die Rückfahrleuchte kann ersetzt werden.
● Wenn der Ausfall des Standlichts und/oder der Nebelschlussleuchte an-
gezeigt wird (LED-Funktionen), muss die Leuchte ersetzt werden.
● Der Lampenausfall wird erst dann angezeigt, wenn die von der LED-
Leuchte ausgeführte Funktion vollständig ausfällt. Es kann vorkommen,
dass eine der LEDs ausfällt und kein Fehler angezeigt wird, weil die Funkti-
on an sich weiterhin ausgeführt werden kann.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Page 298 of 333
296Situationen

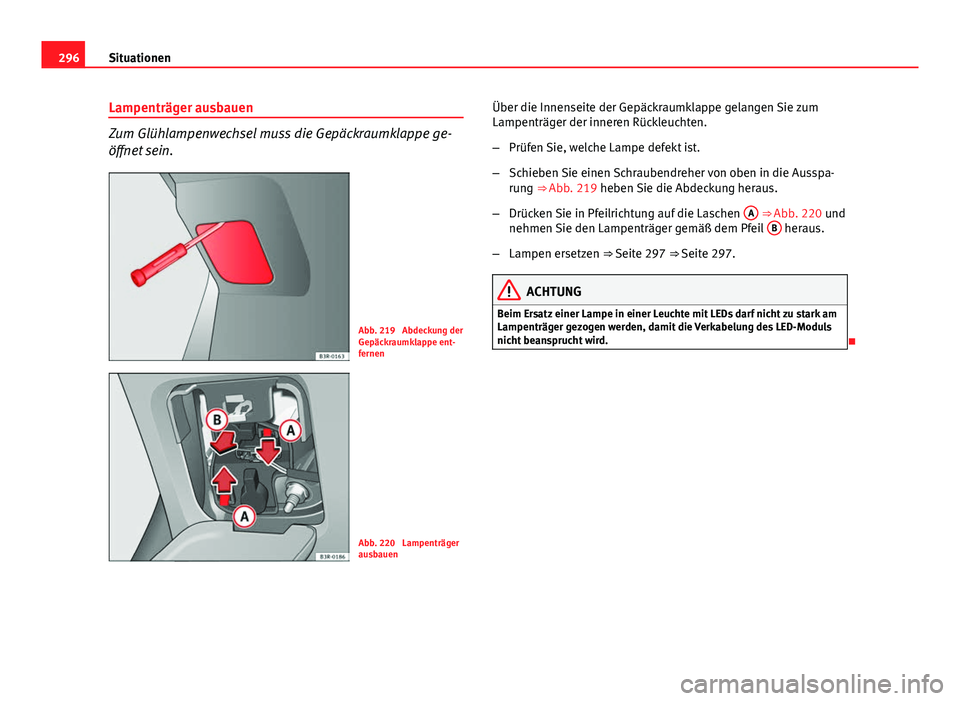

Lampenträger ausbauen
Zum Glühlampenwechsel muss die Gepäckraumklappe ge-
öffnet sein.
Abb. 219 Abdeckung der
Gepäckraumklappe ent-
fernen
Abb. 220 Lampenträger
ausbauen Über die Innenseite der Gepäckraumklappe gelangen Sie zum
Lampenträger der inneren Rückleuchten.
–
Prüfen Sie, welche Lampe defekt ist.
– Schieben Sie einen Schraubendreher von oben in die Ausspa-
rung ⇒ Abb. 219 heben Sie die Abdeckung heraus.
– Drücken Sie in Pfeilrichtung auf die Laschen A
⇒ Abb. 220 und
nehmen Sie den Lampenträger gemäß dem Pfeil B heraus.
– Lampen ersetzen ⇒ Seite 297 ⇒ Seite 297.
ACHTUNG
Beim Ersatz einer Lampe in einer Leuchte mit LEDs darf nicht zu stark am
Lampenträger gezogen werden, damit die Verkabelung des LED-Moduls
nicht beansprucht wird.
Page 299 of 333

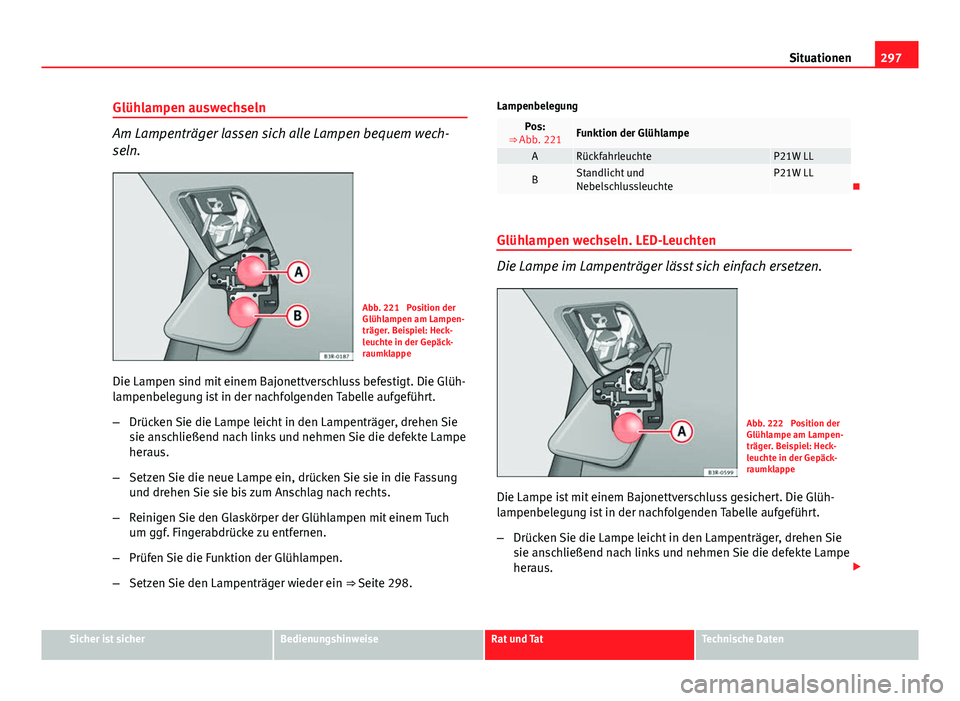

297
Situationen
Glühlampen auswechseln
Am Lampenträger lassen sich alle Lampen bequem wech-
seln.
Abb. 221 Position der
Glühlampen am Lampen-
träger. Beispiel: Heck-
leuchte in der Gepäck-
raumklappe
Die Lampen sind mit einem Bajonettverschluss befestigt. Die Glüh-
lampenbelegung ist in der nachfolgenden Tabelle aufgeführt.
– Drücken Sie die Lampe leicht in den Lampenträger, drehen Sie
sie anschließend nach links und nehmen Sie die defekte Lampe
heraus.
– Setzen Sie die neue Lampe ein, drücken Sie sie in die Fassung
und drehen Sie sie bis zum Anschlag nach rechts.
– Reinigen Sie den Glaskörper der Glühlampen mit einem Tuch
um ggf. Fingerabdrücke zu entfernen.
– Prüfen Sie die Funktion der Glühlampen.
– Setzen Sie den Lampenträger wieder ein ⇒ Seite 298.Lampenbelegung
Pos:
⇒ Abb. 221Funktion der Glühlampe
ARückfahrleuchteP21W LL
BStandlicht und
NebelschlussleuchteP21W LL
Glühlampen wechseln. LED-Leuchten
Die Lampe im Lampenträger lässt sich einfach ersetzen.
Abb. 222 Position der
Glühlampe am Lampen-
träger. Beispiel: Heck-
leuchte in der Gepäck-
raumklappe
Die Lampe ist mit einem Bajonettverschluss gesichert. Die Glüh-
lampenbelegung ist in der nachfolgenden Tabelle aufgeführt.
– Drücken Sie die Lampe leicht in den Lampenträger, drehen Sie
sie anschließend nach links und nehmen Sie die defekte Lampe
heraus.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Page 300 of 333

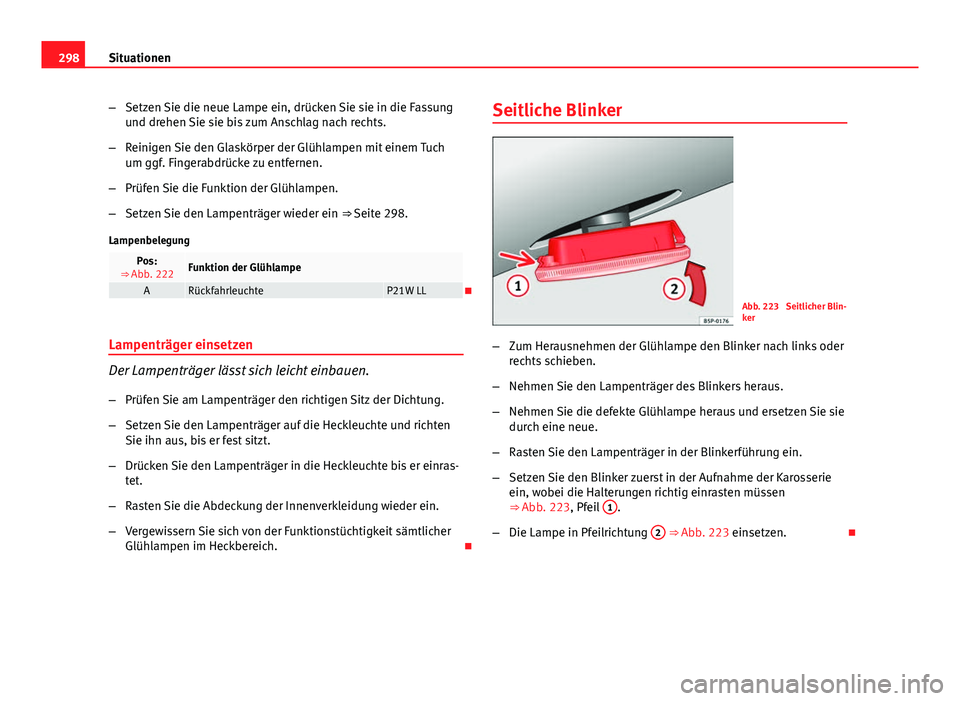

298Situationen
–Setzen Sie die neue Lampe ein, drücken Sie sie in die Fassung
und drehen Sie sie bis zum Anschlag nach rechts.
– Reinigen Sie den Glaskörper der Glühlampen mit einem Tuch
um ggf. Fingerabdrücke zu entfernen.
– Prüfen Sie die Funktion der Glühlampen.
– Setzen Sie den Lampenträger wieder ein ⇒ Seite 298.
Lampenbelegung
Pos:
⇒ Abb. 222Funktion der Glühlampe
ARückfahrleuchteP21W LL
Lampenträger einsetzen
Der Lampenträger lässt sich leicht einbauen.
– Prüfen Sie am Lampenträger den richtigen Sitz der Dichtung.
– Setzen Sie den Lampenträger auf die Heckleuchte und richten
Sie ihn aus, bis er fest sitzt.
– Drücken Sie den Lampenträger in die Heckleuchte bis er einras-
tet.
– Rasten Sie die Abdeckung der Innenverkleidung wieder ein.
– Vergewissern Sie sich von der Funktionstüchtigkeit sämtlicher
Glühlampen im Heckbereich. Seitliche Blinker
Abb. 223 Seitlicher Blin-
ker
– Zum Herausnehmen der Glühlampe den Blinker nach links oder
rechts schieben.
– Nehmen Sie den Lampenträger des Blinkers heraus.
– Nehmen Sie die defekte Glühlampe heraus und ersetzen Sie sie
durch eine neue.
– Rasten Sie den Lampenträger in der Blinkerführung ein.
– Setzen Sie den Blinker zuerst in der Aufnahme der Karosserie
ein, wobei die Halterungen richtig einrasten müssen
⇒ Abb. 223, Pfeil 1
.
– Die Lampe in Pfeilrichtung 2
⇒ Abb. 223 einsetzen.
