Seat Ibiza 5D 2006 Betriebsanleitung (in German)

Beschreibung der Angaben249
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

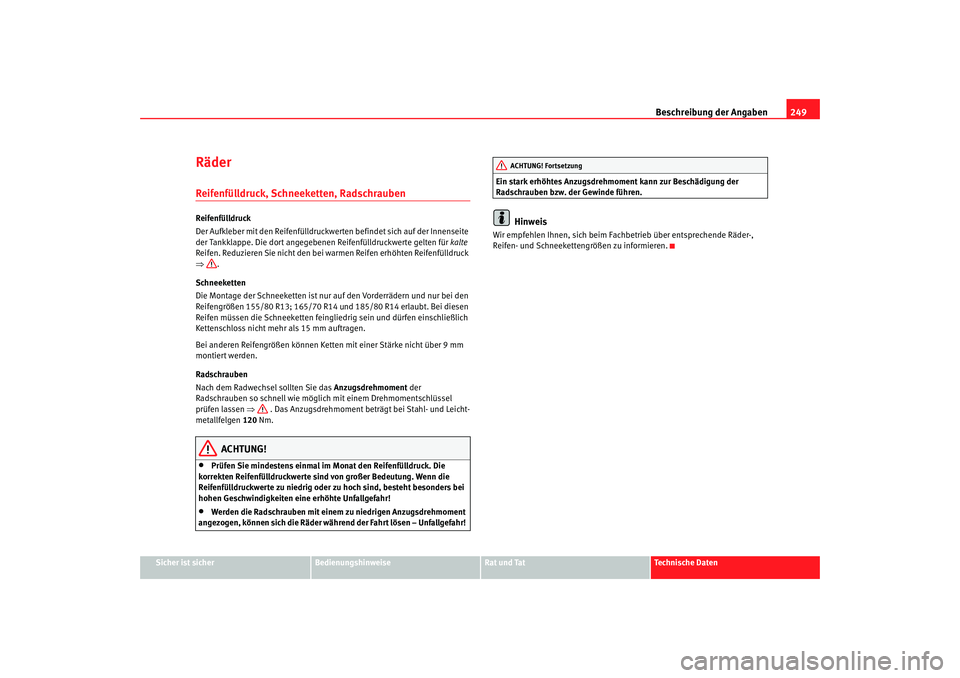

RäderReifenfülldruck, Schneeketten, RadschraubenReifenfülldruck
Der Aufkleber mit den Reifenfülldruckwerten befindet sich auf der Innenseite
der Tankklappe. Die dort angegebenen Reifenfülldruckwerte gelten für kalte
Reifen. Reduzieren Sie nicht den bei warmen Reifen erhöhten Reifenfülldruck
⇒ .
Schneeketten
Die Montage der Schneeketten ist nur auf den Vorderrädern und nur bei den
Reifengrößen 155/80 R13; 165/70 R14 und 185/80 R14 erlaubt. Bei diesen
Reifen müssen die Schneeketten feingliedrig sein und dürfen einschließlich
Kettenschloss nicht mehr als 15 mm auftragen.
Bei anderen Reifengrößen können Kett en mit einer Stärke nicht über 9 mm
montiert werden.
Radschrauben
Nach dem Radwechsel sollten Sie das Anzugsdrehmoment der
Radschrauben so schnell wie mögl ich mit einem Drehmomentschlüssel
prüfen lassen ⇒ . Das Anzugsdrehmoment be trägt bei Stahl- und Leicht-
metallfelgen 120 Nm.
ACHTUNG!
•
Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die
korrekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die
Reifenfülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei
hohen Geschwindigkeiten eine erhöhte Unfallgefahr!
•
Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr! Ein stark erhöhtes Anzugsdrehmome
nt kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.
Hinweis
Wir empfehlen Ihnen, sich beim Fach betrieb über entsprechende Räder-,
Reifen- und Schneekette ngrößen zu informieren.
ACHTUNG! Fortsetzung
ibiza_aleman_DEF_0706 Seite 249 Fr eitag, 1. September 2006 1:33 13

Technische Daten

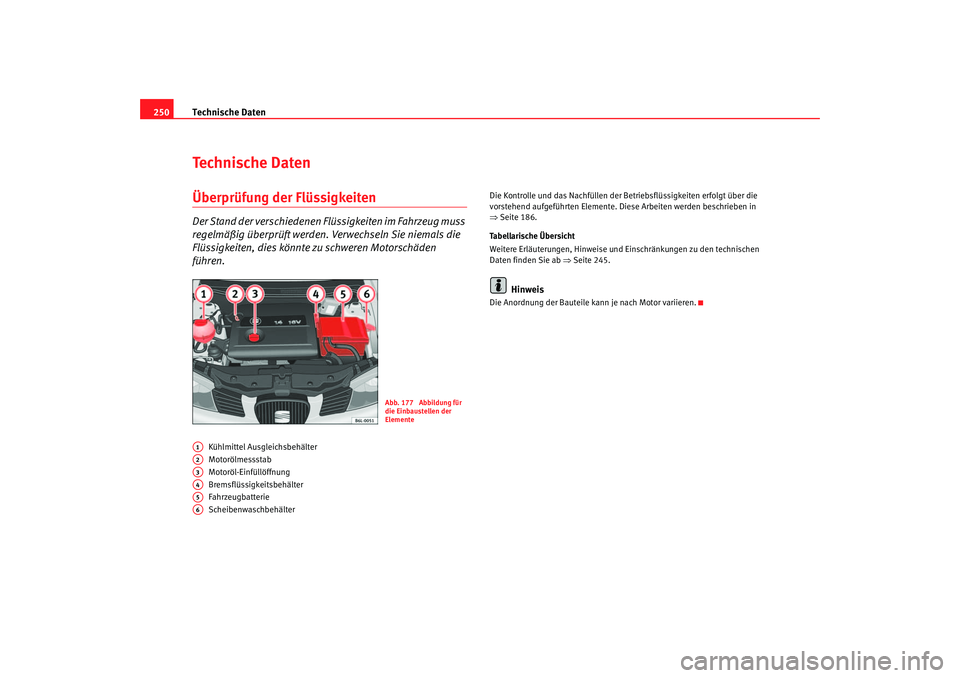

250Technische DatenÜberprüfung der FlüssigkeitenDer Stand der verschiedenen Flüssigkeiten im Fahrzeug muss
regelmäßig überprüft werden. Verwechseln Sie niemals die
Flüssigkeiten, dies könnte zu schweren Motorschäden
führen.
Kühlmittel Ausgleichsbehälter
Motorölmessstab
Motoröl-Einfüllöffnung
Bremsflüssigkeitsbehälter
Fahrzeugbatterie
Scheibenwaschbehälter Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒
Seite 186.
Tabellarische Übersicht
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab ⇒Seite 245.
Hinweis
Die Anordnung der Bauteile kann je nach Motor variieren.
Abb. 177 Abbildung für
die Einbaustellen der
Elemente
A1A2A3A4A5A6
ibiza_aleman_DEF_0706 Seite 250 Fr eitag, 1. September 2006 1:33 13

Technische Daten251
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

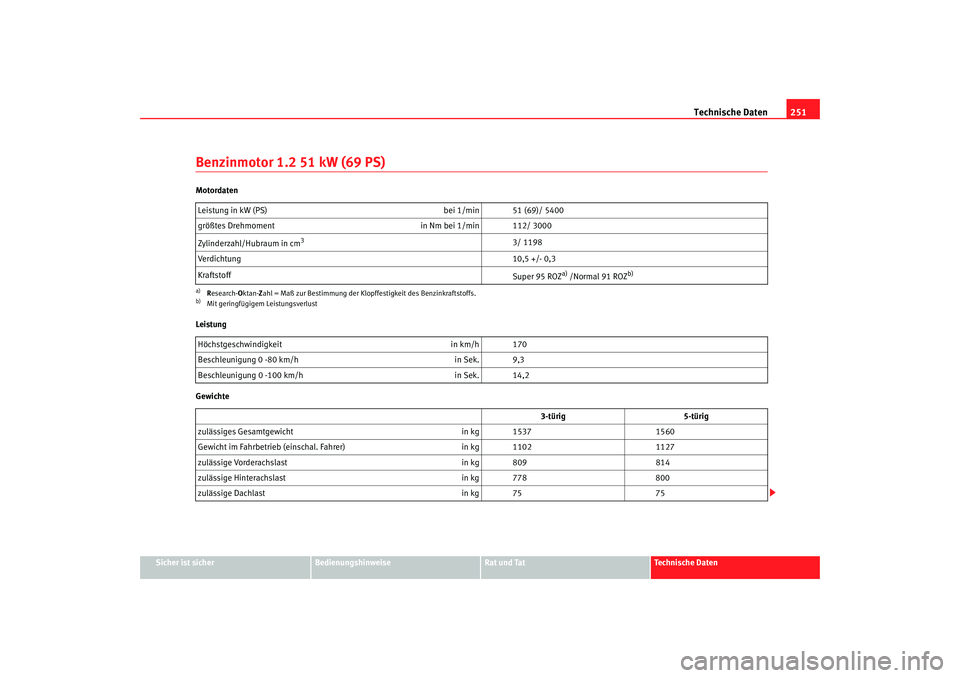

Benzinmotor 1.2 51 kW (69 PS)Motordaten
Leistung
GewichteLeistung in kW (PS)
bei 1/min 51 (69)/ 5400
größtes Drehmoment in Nm bei 1/min 112/ 3000
Zylinderzahl/Hubraum in cm
3
3/ 1198
Verdichtung 10,5 +/- 0,3
Kraftstoff Super 95 ROZ
a) /Normal 91 ROZ
b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeit in km/h 170
Beschleunigung 0 -80 km/h in Sek. 9,3
Beschleunigung 0 -100 km/h in Sek. 14,2
3-türig 5-türig
zulässiges Gesamtgewicht in kg 15371560
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 11021127
zulässige Vorderachslast in kg 809814
zulässige Hinterachslast in kg 778800
zulässige Dachlast in kg 7575
ibiza_aleman_DEF_0706 Seite 251 Freitag, 1. September 2006 1:33 13

Technische Daten

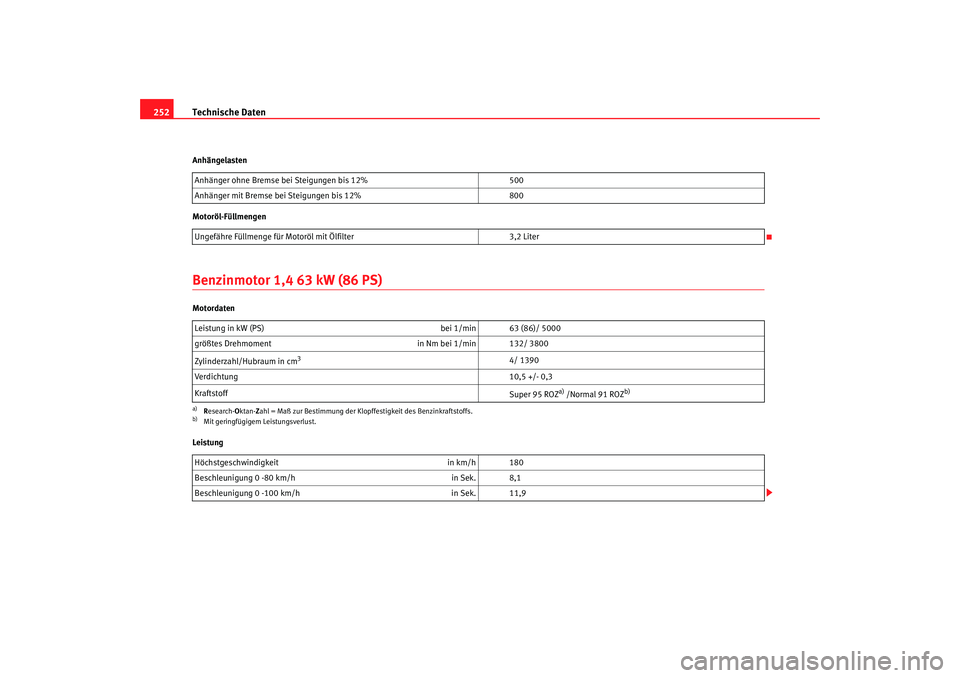

252Anhängelasten
Motoröl-FüllmengenBenzinmotor 1,4 63 kW (86 PS)Motordaten
Leistung Anhänger ohne Bremse bei Steigungen bis 12%
500
Anhänger mit Bremse bei Steigungen bis 12% 800
Ungefähre Füllmenge für Motoröl mit Ölfilter 3,2 Liter
Leistung in kW (PS) bei 1/min 63 (86)/ 5000
größtes Drehmoment in Nm bei 1/min 132/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1390
Verdichtung 10,5 +/- 0,3
Kraftstoff Super 95 ROZ
a) /Normal 91 ROZ
b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem Leistungsverlust.Höchstgeschwindigkeit in km/h 180
Beschleunigung 0 -80 km/h in Sek. 8,1
Beschleunigung 0 - 100 km/h in Sek. 11,9
ibiza_aleman_DEF_0706 Seite 252 Freitag, 1. September 2006 1:33 13

Technische Daten253
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

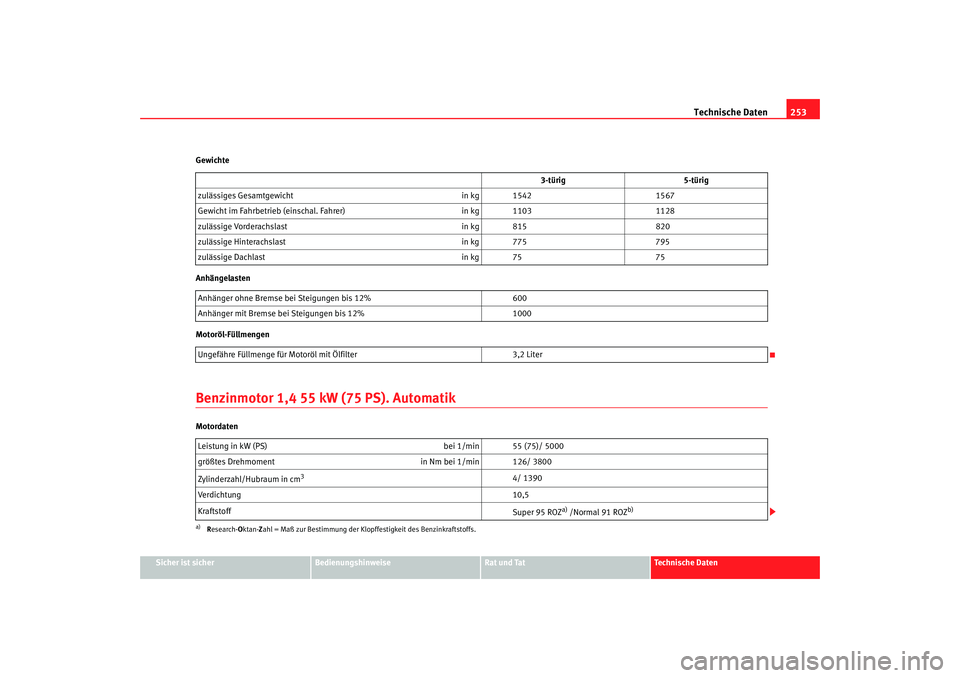

Gewichte
Anhängelasten
Motoröl-Füllmengen
Benzinmotor 1,4 55 kW (75 PS). AutomatikMotordaten
3-türig
5-türig
zulässiges Gesamtgewicht in kg 15421567
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 11031128
zulässige Vorderachslast in kg 815820
zulässige Hinterachslast in kg 775795
zulässige Dachlast in kg 7575
Anhänger ohne Bremse bei Steigungen bis 12% 600
Anhänger mit Bremse bei Steigungen bis 12% 1000
Ungefähre Füllmenge für Motoröl mit Ölfilter 3,2 Liter
Leistung in kW (PS) bei 1/min 55 (75)/ 5000
größtes Drehmoment in Nm bei 1/min 126/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1390
Verdichtung 10,5
Kraftstoff Super 95 ROZ
a) /Normal 91 ROZ
b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
ibiza_aleman_DEF_0706 Seite 253 Fr eitag, 1. September 2006 1:33 13

Technische Daten
254Leistung
Gewichte
Anhängelasten
Motoröl-Füllmengenb)Mit geringfügigem Leistungsverlust.Höchstgeschwindigkeit in km/h 169
Beschleunigung 0 - 80 km/h in Sek. 10,1
Beschleunigung 0 - 100 km/h in Sek. 15,6
3-türig 5-türig
zulässiges Gesamtgewicht in kg 15621589
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 11421169
zulässige Vorderachslast in kg 855860
zulässige Hinterachslast in kg 770795
zulässige Dachlast in kg 7575
Anhänger ohne Bremse bei Steigungen bis 12% 500
Anhänger mit Bremse bei Steigungen bis 12% 800
Ungefähre Füllmenge für Motoröl mit Ölfilter 3,5 Liter
ibiza_aleman_DEF_0706 Seite 254 Freitag, 1. September 2006 1:33 13

Technische Daten255
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

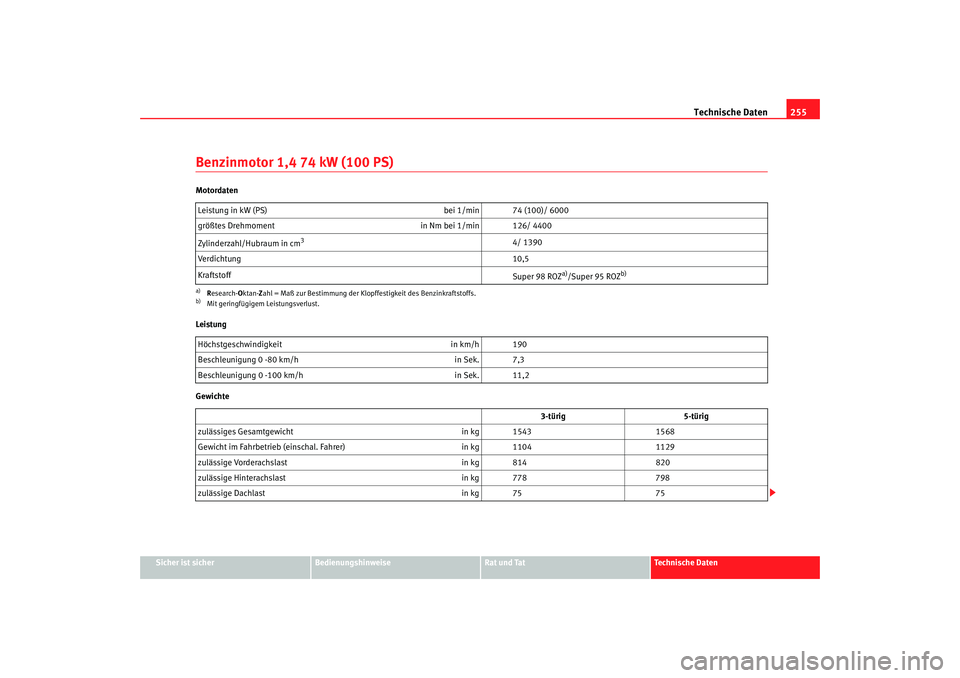

Benzinmotor 1,4 74 kW (100 PS)Motordaten
Leistung
GewichteLeistung in kW (PS)
bei 1/min 74 (100)/ 6000
größtes Drehmoment in Nm bei 1/min 126/ 4400
Zylinderzahl/Hubraum in cm
3
4/ 1390
Verdichtung 10,5
Kraftstoff Super 98 ROZ
a)/Super 95 ROZ
b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem Leistungsverlust.Höchstgeschwindigkeit in km/h 190
Beschleunigung 0 -80 km/h in Sek. 7,3
Beschleunigung 0 -100 km/h in Sek. 11,2
3-türig 5-türig
zulässiges Gesamtgewicht in kg 15431568
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 11041129
zulässige Vorderachslast in kg 814820
zulässige Hinterachslast in kg 778798
zulässige Dachlast in kg 7575
ibiza_aleman_DEF_0706 Seite 255 Freitag, 1. September 2006 1:33 13

Technische Daten

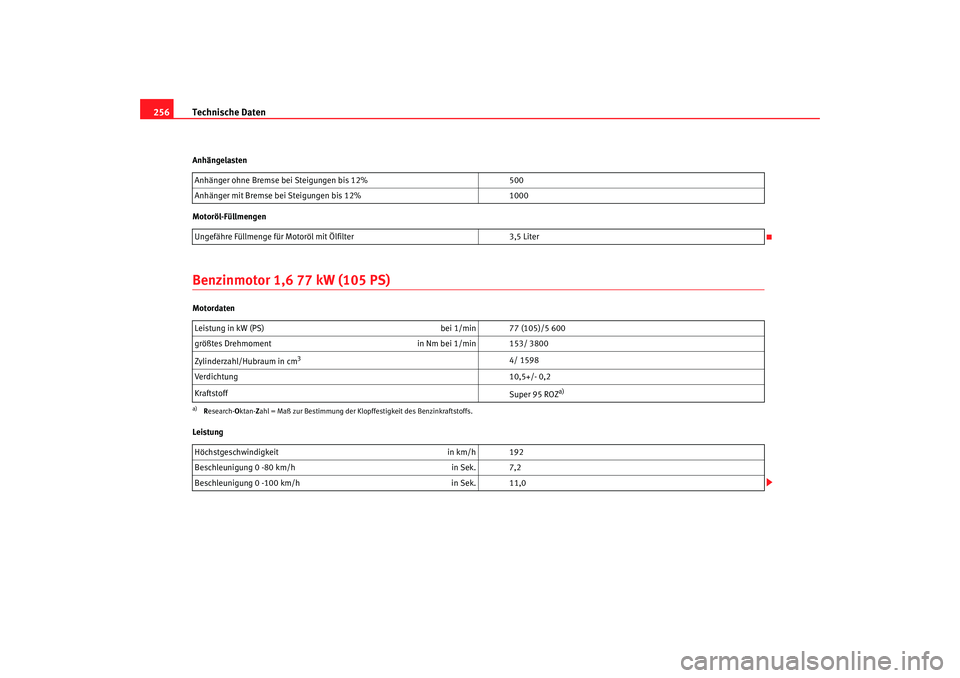

256Anhängelasten
Motoröl-FüllmengenBenzinmotor 1,6 77 kW (105 PS)Motordaten
Leistung Anhänger ohne Bremse bei Steigungen bis 12%
500
Anhänger mit Bremse bei Steigungen bis 12% 1000
Ungefähre Füllmenge für Motoröl mit Ölfilter 3,5 Liter
Leistung in kW (PS) bei 1/min 77 (105)/5 600
größtes Drehmoment in Nm bei 1/min 153/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1598
Verdichtung 10,5+/- 0,2
Kraftstoff Super 95 ROZ
a)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.Höchstgeschwindigkeit in km/h 192
Beschleunigung 0 -80 km/h in Sek. 7,2
Beschleunigung 0 - 100 km/h in Sek. 11,0
ibiza_aleman_DEF_0706 Seite 256 Freitag, 1. September 2006 1:33 13

Technische Daten257
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

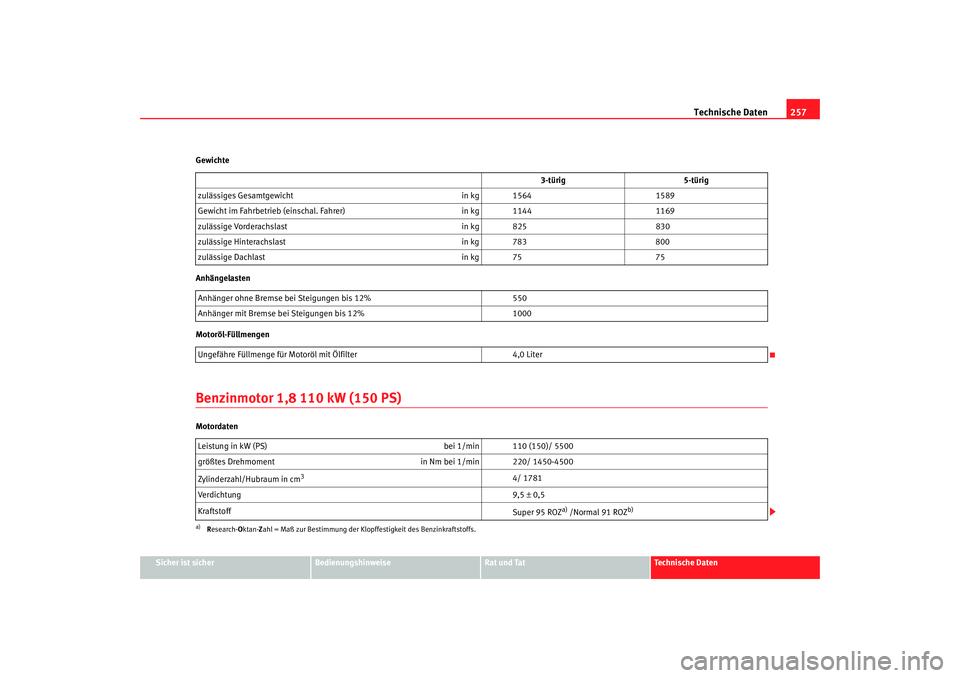

Gewichte
Anhängelasten
Motoröl-Füllmengen
Benzinmotor 1,8 110 kW (150 PS)Motordaten
3-türig
5-türig
zulässiges Gesamtgewicht in kg 15641589
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 11441169
zulässige Vorderachslast in kg 825830
zulässige Hinterachslast in kg 783800
zulässige Dachlast in kg 7575
Anhänger ohne Bremse bei Steigungen bis 12% 550
Anhänger mit Bremse bei Steigungen bis 12% 1000
Ungefähre Füllmenge für Motoröl mit Ölfilter 4,0 Liter
Leistung in kW (PS) bei 1/min 110 (150)/ 5500
größtes Drehmoment in Nm bei 1/min 220/ 1450-4500
Zylinderzahl/Hubraum in cm
3
4/ 1781
Verdichtung 9,5 ± 0,5
Kraftstoff Super 95 ROZ
a) /Normal 91 ROZ
b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
ibiza_aleman_DEF_0706 Seite 257 Fr eitag, 1. September 2006 1:33 13

Technische Daten
258Leistung
Gewichte
Anhängelasten

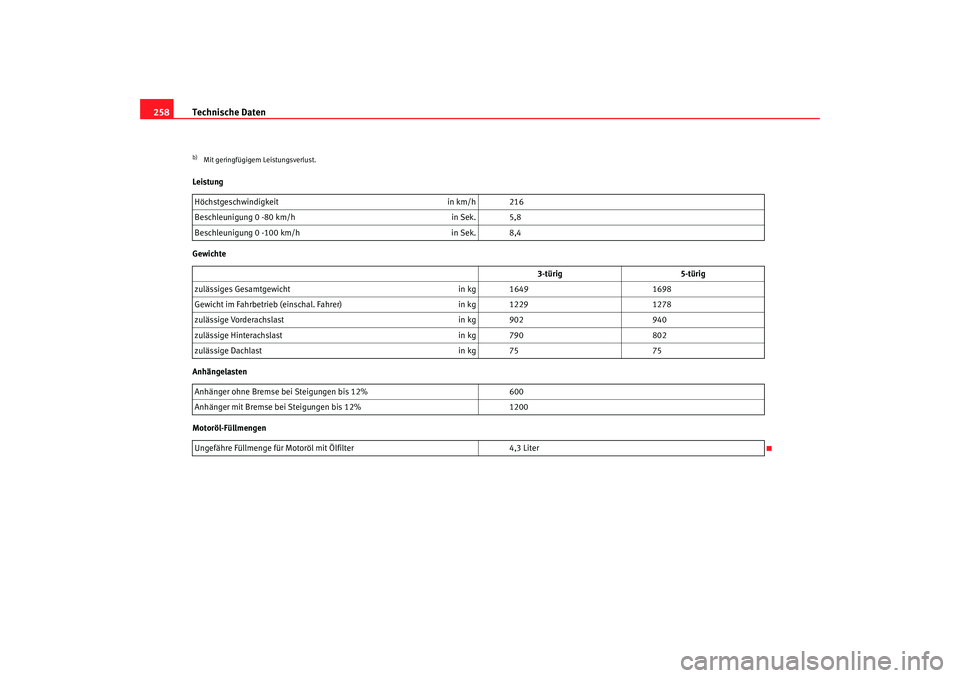

Motoröl-Füllmengenb)Mit geringfügigem Leistungsverlust.Höchstgeschwindigkeit in km/h 216
Beschleunigung 0 -80 km/h in Sek. 5,8
Beschleunigung 0 - 100 km/h in Sek. 8,4
3-türig 5-türig
zulässiges Gesamtgewicht in kg 16491698
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 12291278
zulässige Vorderachslast in kg 902940
zulässige Hinterachslast in kg 790802
zulässige Dachlast in kg 7575
Anhänger ohne Bremse bei Steigungen bis 12% 600
Anhänger mit Bremse bei Steigungen bis 12% 1200
Ungefähre Füllmenge für Motoröl mit Ölfilter 4,3 Liter
