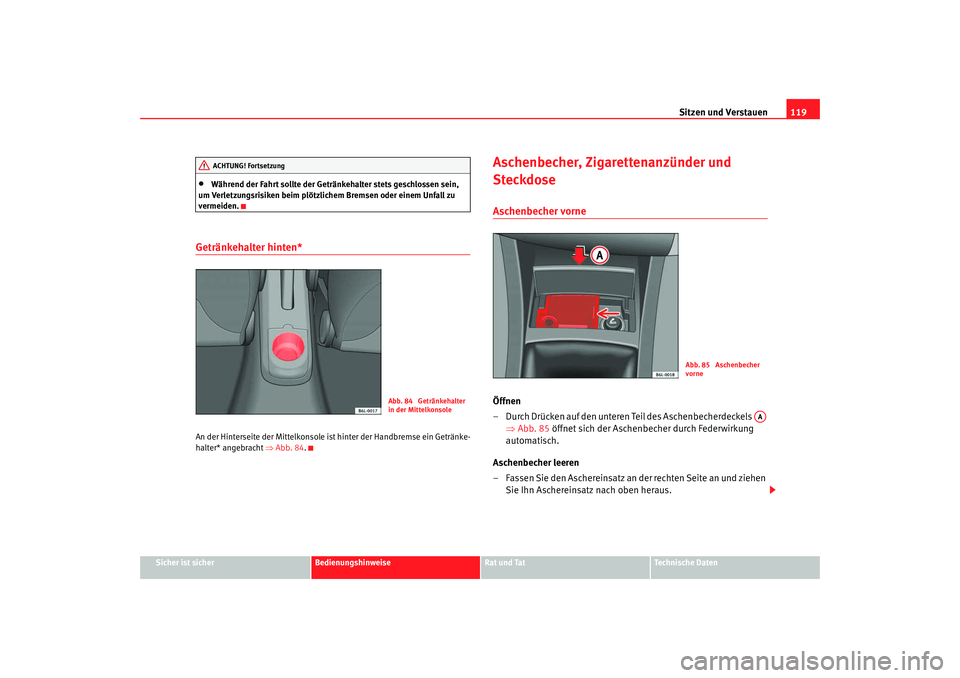

Sitzen und Verstauen119
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Während der Fahrt sollte der Getränkehalter stets geschlossen sein,
um Verletzungsrisiken beim plötzlichem Bremsen oder einem Unfall zu
vermeiden.
Getränkehalter hinten* An der Hinterseite der Mittelkonsole ist hinter der Handbremse ein Getränke-
halter* angebracht ⇒Abb. 84.
Aschenbecher, Zigarettenanzünder und
SteckdoseAschenbecher vorne Öffnen
– Durch Drücken auf den unteren Teil des Aschenbecherdeckels
⇒Abb. 85 öffnet sich der Aschenbecher durch Federwirkung
automatisch.
Aschenbecher leeren
– Fassen Sie den Aschereinsatz an der rechten Seite an und ziehen Sie Ihn Aschereinsatz nach oben heraus.
ACHTUNG! Fortsetzung
Abb. 84 Getränkehalter
in der Mittelkonsole
Abb. 85 Aschenbecher
vorne
AA
IBI_ALE_0707 Seite 119 Freitag, 3. August 2007 1:26 13

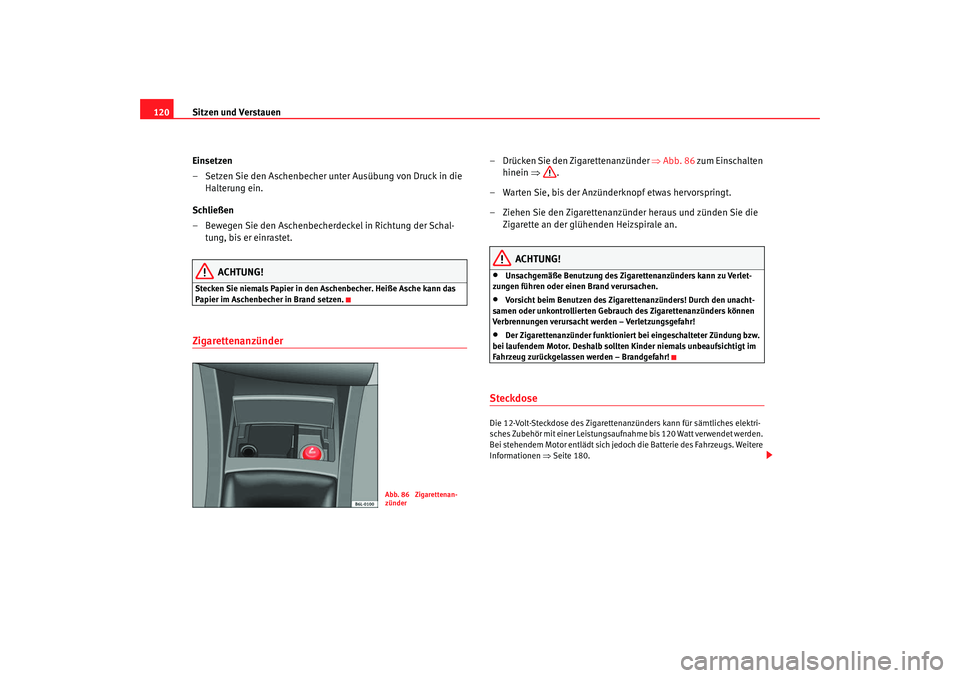

Page 122 of 282

Sitzen und Verstauen
120
Einsetzen
– Setzen Sie den Aschenbecher unter Ausübung von Druck in die Halterung ein.
Schließen
– Bewegen Sie den Aschenbecherdeckel in Richtung der Schal- tung, bis er einrastet.
ACHTUNG!
Stecken Sie niemals Papier in den Aschenbecher. Heiße Asche kann das
Papier im Aschenbecher in Brand setzen.Zigarettenanzünder
– Drücken Sie den Zigarettenanzünder ⇒ Abb. 86 zum Einschalten
hinein ⇒.
– Warten Sie, bis der Anzünderknopf etwas hervorspringt.
– Ziehen Sie den Zigarettenanzünder heraus und zünden Sie die Zigarette an der glühenden Heizspirale an.
ACHTUNG!
•
Unsachgemäße Benutzung des Zigarettenanzünders kann zu Verlet-
zungen führen oder einen Brand verursachen.
•
Vorsicht beim Benutzen des Zigarettenanzünders! Durch den unacht-
samen oder unkontrollierten Gebrauch des Zigarettenanzünders können
Verbrennungen verursacht werden – Verletzungsgefahr!
•
Der Zigarettenanzünder funktioniert bei eingeschalteter Zündung bzw.
bei laufendem Motor. Deshalb sollten Kinder niemals unbeaufsichtigt im
Fahrzeug zurückgelassen werden – Brandgefahr!
Steckdose Die 12-Volt-Steckdose des Zigarettenan zünders kann für sämtliches elektri-
sches Zubehör mit einer Leistungsaufnahme bis 120 Watt verwendet werden.
Bei stehendem Motor entlädt sich jedoch die Batterie des Fahrzeugs. Weitere
Informationen ⇒Seite 180.
Abb. 86 Zigarettenan-
zünder
IBI_ALE_0707 Seite 120 Freitag, 3. August 2007 1:26 13
Page 123 of 282

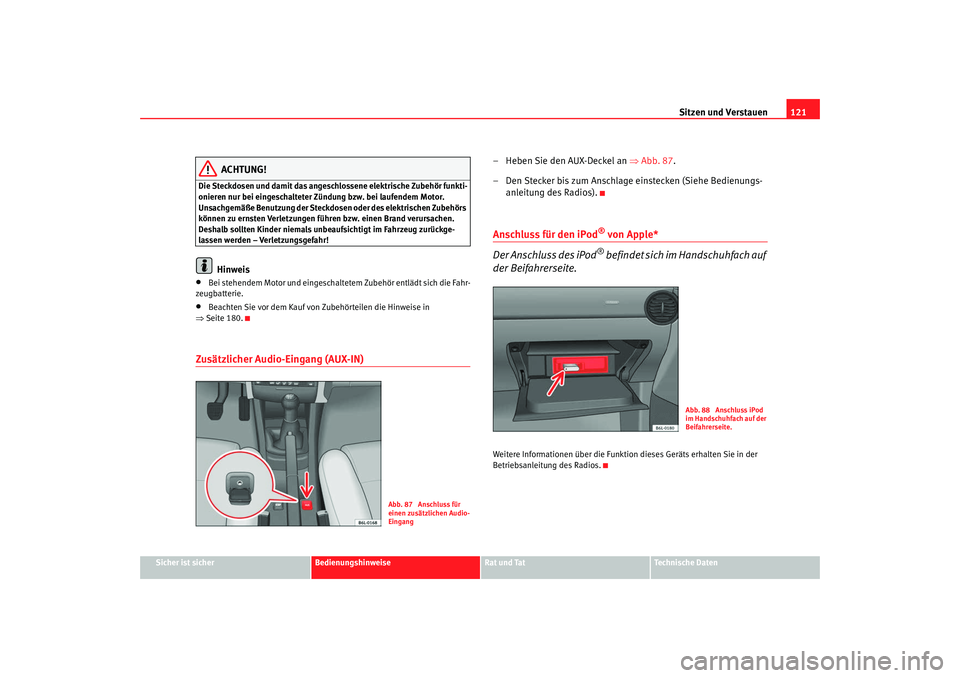

Sitzen und Verstauen121
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
Die Steckdosen und damit das angeschlossene elektrische Zubehör funkti-
onieren nur bei eingeschalteter Zündung bzw. bei laufendem Motor.
Unsachgemäße Benutzung der Steckdosen oder des elektrischen Zubehörs
können zu ernsten Verletzungen führen bzw. einen Brand verursachen.
Deshalb sollten Kinder niemals unbeaufsichtigt im Fahrzeug zurückge-
lassen werden – Verletzungsgefahr!
Hinweis
•
Bei stehendem Motor und eingeschaltetem Zubehör entlädt sich die Fahr-
zeugbatterie.
•
Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 180.
Zusätzlicher Audio-Eingang (AUX-IN)
– Heben Sie den AUX-Deckel an ⇒ Abb. 87.
– Den Stecker bis zum Anschlage einstecken (Siehe Bedienungs- anleitung des Radios).Anschluss für den iPod
® von Apple*
Der Anschluss des iPod® b e f i n d e t s i c h i m H a n d s c h u h f a c h a u f
der Beifahrerseite.
Weitere Informationen über die Funktion dieses Geräts erhalten Sie in der
Betriebsanleitung des Radios.
Abb. 87 Anschluss für
einen zusätzlichen Audio-
Eingang
Abb. 88 Anschluss iPod
im Handschuhfach auf der
Beifahrerseite.
IBI_ALE_0707 Seite 121 Freitag, 3. August 2007 1:26 13
Page 124 of 282

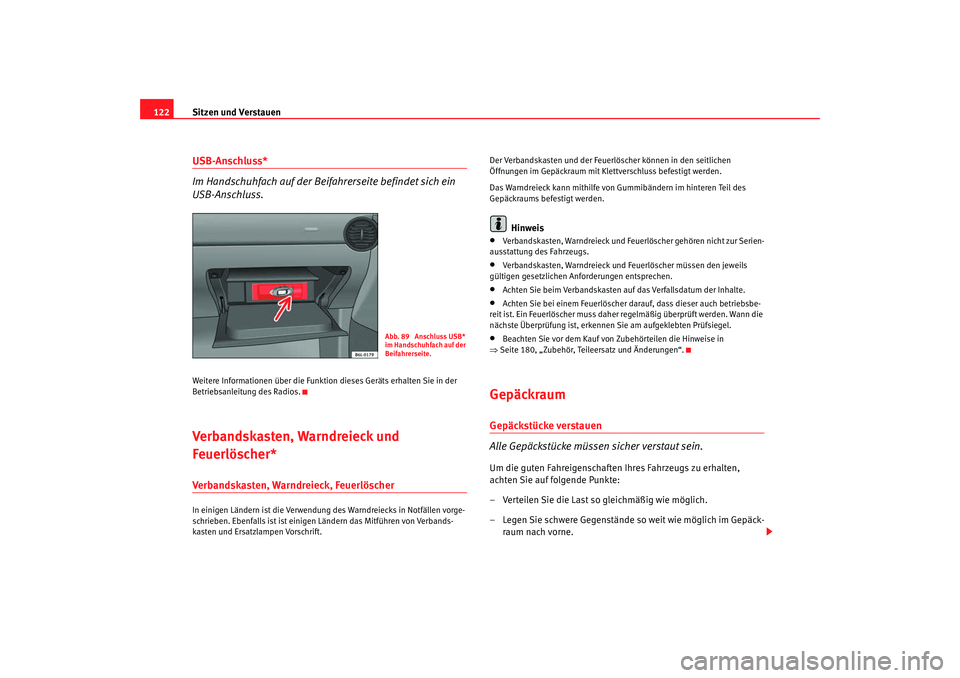

Sitzen und Verstauen
122USB-Anschluss*
Im Handschuhfach auf der Beifah rerseite befindet sich ein
USB-Anschluss.Weitere Informationen über die Funktion dieses Geräts erhalten Sie in der
Betriebsanleitu ng des Radios.Verbandskasten, Warndreieck und
Feuerlöscher*Verbandskasten, Warndreieck, FeuerlöscherIn einigen Ländern ist die Verwendung des Warndreiecks in Notfällen vorge-
schrieben. Ebenfalls ist ist einigen Ländern das Mitführen von Verbands-
kasten und Ersatzlampen Vorschrift. Der Verbandskasten und der Feuerlöscher können in den seitlichen
Öffnungen im Gepäckraum mit Klettverschluss befestigt werden.
Das Warndreieck kann mithilfe von Gu
mmibändern im hinteren Teil des
Gepäckraums befestigt werden.
Hinweis
•
Verbandskasten, Warndreieck und Feuerlöscher gehören nicht zur Serien-
ausstattung des Fahrzeugs.
•
Verbandskasten, Warndreieck und Fe uerlöscher müssen den jeweils
gültigen gesetzlichen Anforderungen entsprechen.
•
Achten Sie beim Verbandskasten auf das Verfallsdatum der Inhalte.
•
Achten Sie bei einem Feuerlöscher da rauf, dass dieser auch betriebsbe-
reit ist. Ein Feuerlöscher muss dahe r regelmäßig überprüft werden. Wann die
nächste Überprüfung ist, erkennen Sie am aufgeklebten Prüfsiegel.
•
Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 180, „Zubehör, Teileersatz und Änderungen“.
GepäckraumGepäckstücke verstauen
Alle Gepäckstücke müssen sicher verstaut sein.Um die guten Fahreigenschaften Ihres Fahrzeugs zu erhalten,
achten Sie auf folgende Punkte:
– Verteilen Sie die Last so gleichmäßig wie möglich.
– Legen Sie schwere Gegenstände so weit wie möglich im Gepäck-
raum nach vorne.
Abb. 89 Anschluss USB*
im Handschuhfach auf der
Beifahrerseite.
IBI_ALE_0707 Seite 122 Freitag, 3. August 2007 1:26 13
Page 125 of 282

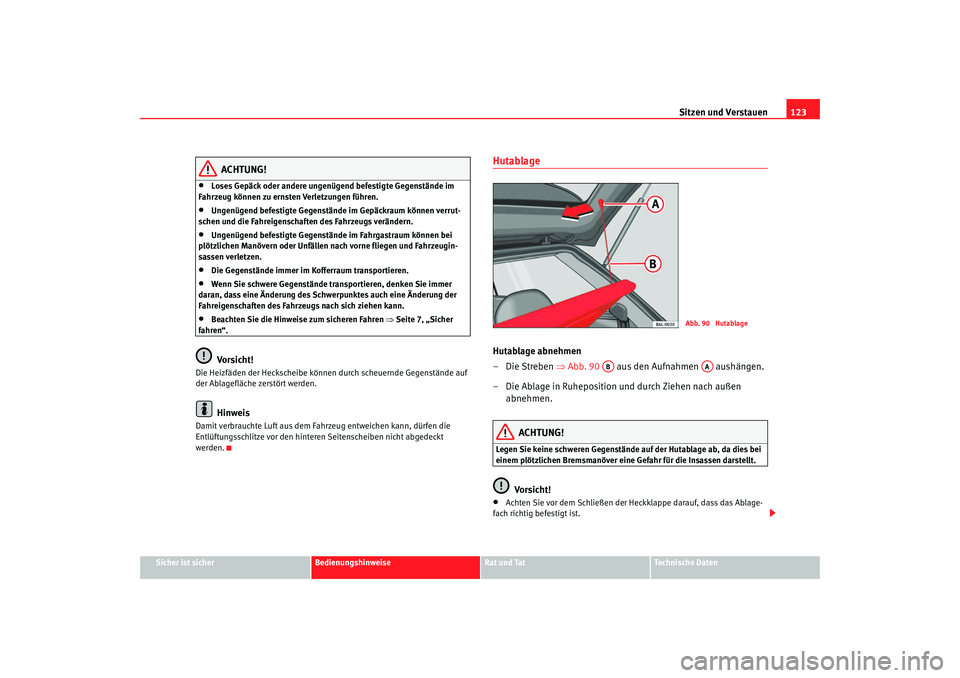

Sitzen und Verstauen123
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
•
Loses Gepäck oder andere ungenügend befestigte Gegenstände im
Fahrzeug können zu ernsten Verletzungen führen.
•
Ungenügend befestigte Gegenstände im Gepäckraum können verrut-
schen und die Fahreigenschaften des Fahrzeugs verändern.
•
Ungenügend befestigte Gegenstände im Fahrgastraum können bei
plötzlichen Manövern oder Unfällen nach vorne fliegen und Fahrzeugin-
sassen verletzen.
•
Die Gegenstände immer im Kofferraum transportieren.
•
Wenn Sie schwere Gegenstände transportieren, denken Sie immer
daran, dass eine Änderung des Schwerpunktes auch eine Änderung der
Fahreigenschaften des Fahrzeugs nach sich ziehen kann.
•
Beachten Sie die Hinweise zum sicheren Fahren ⇒Seite 7, „Sicher
fahren“.Vorsicht!
Die Heizfäden der Heckscheibe können durch scheuernde Gegenstände auf
der Ablagefläche zerstört werden.
Hinweis
Damit verbrauchte Luft aus dem Fahr zeug entweichen kann, dürfen die
Entlüftungsschlitze vor den hinteren Seitenscheiben nicht abgedeckt
werden.
HutablageHutablage abnehmen
–Die Streben ⇒Abb. 90 aus den Aufnahmen aushängen.
– Die Ablage in Ruheposition und durch Ziehen nach außen abnehmen.
ACHTUNG!
Legen Sie keine schweren Gegenstände auf der Hutablage ab, da dies bei
einem plötzlichen Bremsmanöver eine Gefahr für die Insassen darstellt.
Vorsicht!
•
Achten Sie vor dem Schließen der Heckklappe darauf, dass das Ablage-
fach richtig befestigt ist.
Abb. 90 Hutablage
AB
AA
IBI_ALE_0707 Seite 123 Freitag, 3. August 2007 1:26 13

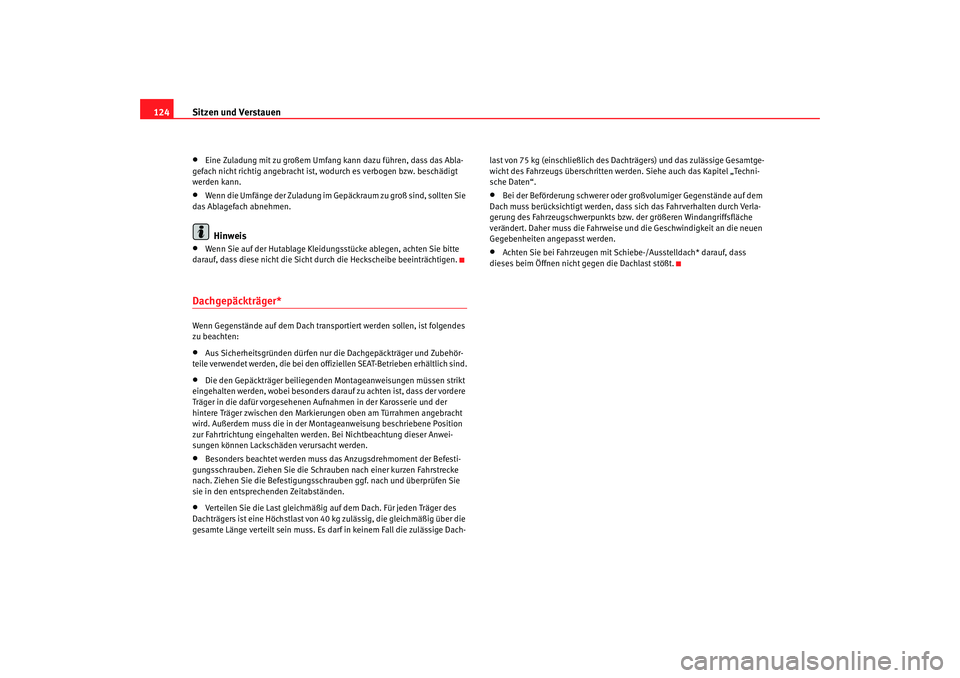

Page 126 of 282

Sitzen und Verstauen
124•
Eine Zuladung mit zu großem Umfang kann dazu führen, dass das Abla-
gefach nicht richtig angebracht ist, wodurch es verbogen bzw. beschädigt
werden kann.
•
Wenn die Umfänge der Zuladung im Gepäckraum zu groß sind, sollten Sie
das Ablagefach abnehmen.Hinweis
•
Wenn Sie auf der Hutablage Kleidungsstücke ablegen, achten Sie bitte
darauf, dass diese nicht die Sicht durch die Heckscheibe beeinträchtigen.
Dachgepäckträger*Wenn Gegenstände auf dem Dach transportiert werden sollen, ist folgendes
zu beachten:•
Aus Sicherheitsgründen dürfen nur die Dachgepäckträger und Zubehör-
teile verwendet werden, die bei den offiziellen SEAT-Betrieben erhältlich sind.
•
Die den Gepäckträger beiliegenden Montageanweisungen müssen strikt
eingehalten werden, wobei besonders darauf zu achten ist, dass der vordere
Träger in die dafür vorgesehenen Aufnahmen in der Karosserie und der
hintere Träger zwischen den Markierungen oben am Türrahmen angebracht
wird. Außerdem muss die in der Montag eanweisung beschriebene Position
zur Fahrtrichtung eingehalten werden. Bei Nichtbeachtung dieser Anwei-
sungen können Lackschäden verursacht werden.
•
Besonders beachtet werden muss das Anzugsdrehmoment der Befesti-
gungsschrauben. Ziehen Sie die Schrauben nach einer kurzen Fahrstrecke
nach. Ziehen Sie die Befestigungsschr auben ggf. nach und überprüfen Sie
sie in den entsprechenden Zeitabständen.
•
Verteilen Sie die Last gleichmäßig auf dem Dach. Für jeden Träger des
Dachträgers ist eine Höchstlast von 40 kg zulässig, die gleichmäßig über die
gesamte Länge verteilt sein muss. Es darf in keinem Fall die zulässige Dach- last von 75 kg (einschließlich des Dachträgers) und das zulässige Gesamtge-
wicht des Fahrzeugs überschritten werden. Siehe auch das Kapitel „Techni-
sche Daten“.
•
Bei der Beförderung schwerer oder großvolumiger Gegenstände auf dem
Dach muss berücksichtigt werden, dass sich das Fahrverhalten durch Verla-
gerung des Fahrzeugschwerpunkts bzw. der größeren Windangriffsfläche
verändert. Daher muss die Fahrweise und die Geschwindigkeit an die neuen
Gegebenheiten angepasst werden.
•
Achten Sie bei Fahrzeugen mit Schiebe-/Ausstelldach* darauf, dass
dieses beim Öffnen nicht gegen die Dachlast stößt.
IBI_ALE_0707 Seite 124 Freitag, 3. August 2007 1:26 13
Page 127 of 282

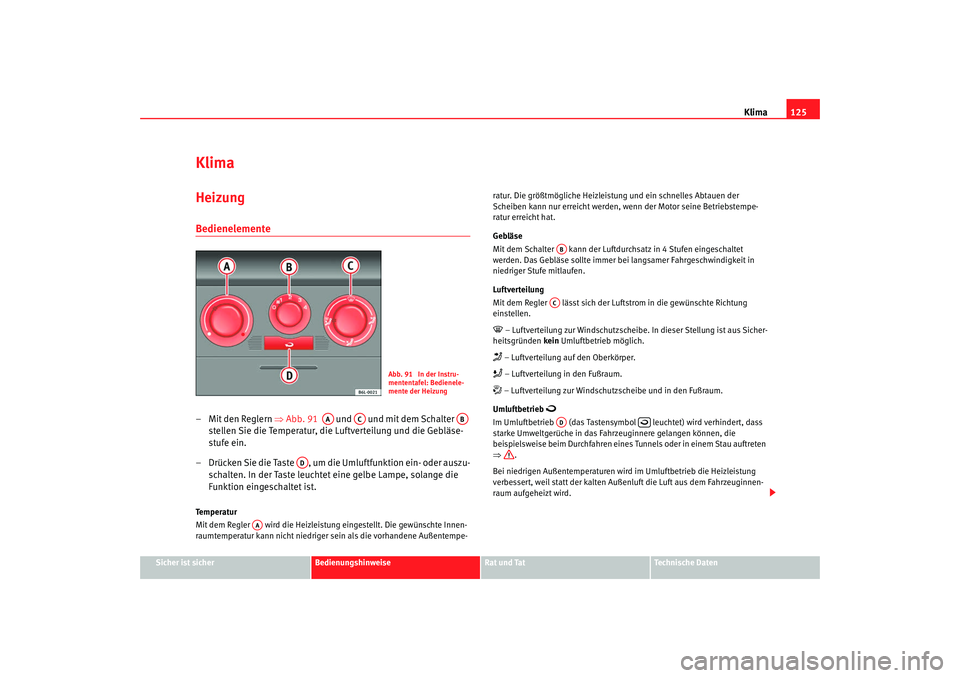

Klima125
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
KlimaHeizung Bedienelemente– Mit den Reglern ⇒Abb. 91 und und mit dem Schalter
stellen Sie die Temperatur, die Luftverteilung und die Gebläse-
stufe ein.
– Drücken Sie die Taste , um die Umluftfunktion ein- oder auszu- schalten. In der Taste leuchtet eine gelbe Lampe, solange die
Funktion eingeschaltet ist.Temperatur
Mit dem Regler wird die Heizleistung eingestellt. Die gewünschte Innen-
raumtemperatur kann nicht niedrige r sein als die vorhandene Außentempe- ratur. Die größtmögliche Heizleistung und ein schnelles Abtauen der
Scheiben kann nur erreicht werden,
wenn der Motor seine Betriebstempe-
ratur erreicht hat.
Gebläse
Mit dem Schalter kann der Luftdurc hsatz in 4 Stufen eingeschaltet
werden. Das Gebläse sollte immer be i langsamer Fahrgeschwindigkeit in
niedriger Stufe mitlaufen.
Luftverteilung
Mit dem Regler lässt sich der Luftstrom in die gewünschte Richtung
einstellen.
– Luftverteilung zur Windschutzscheibe. In dieser Stellung ist aus Sicher-
heitsgründen kein Umluftbetrieb möglich. – Luftverteilung auf den Oberkörper. – Luftverteilung in den Fußraum. – Luftverteilung zur Windschutzscheibe und in den Fußraum.
Umluftbetrieb
Im Umluftbetrieb (das Tastensymbol leuchtet) wird verhindert, dass
starke Umweltgerüche in das Fahrzeuginnere gelangen können, die
beispielsweise beim Durchfahren eines Tunnels oder in einem Stau auftreten
⇒ .
Bei niedrigen Außentemperaturen wird im Umluftbetrieb die Heizleistung
verbessert, weil statt der kalten Auße nluft die Luft aus dem Fahrzeuginnen-
raum aufgeheizt wird.
Abb. 91 In der Instru-
mententafel: Bedienele-
mente der Heizung
AA
AC
AB
AD
AA
ABACAD
IBI_ALE_0707 Seite 125 Freitag, 3. August 2007 1:26 13
Page 128 of 282

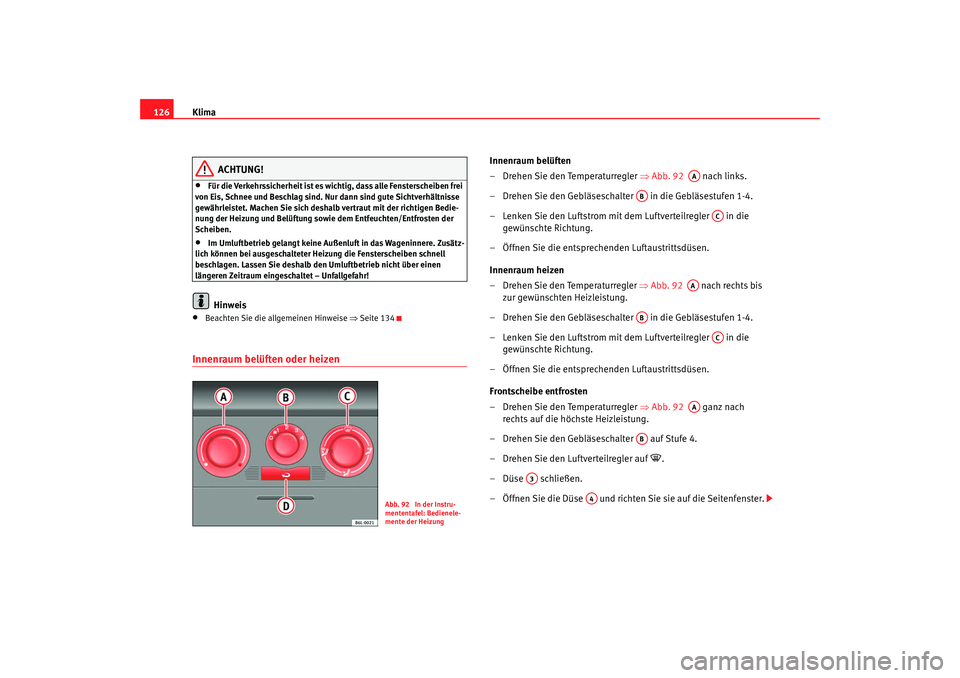

Klima
126
ACHTUNG!
•
Für die Verkehrssicherheit ist es wich tig, dass alle Fensterscheiben frei
von Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb vertraut mit der richtigen Bedie-
nung der Heizung und Belüftung sow ie dem Entfeuchten/Entfrosten der
Scheiben.
•
Im Umluftbetrieb gelangt keine Außenluft in das Wageninnere. Zusätz-
lich können bei ausgeschalteter Heizung die Fensterscheiben schnell
beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen
längeren Zeitraum eingeschaltet – Unfallgefahr!Hinweis
•
Beachten Sie die allgemeinen Hinweise ⇒Seite 134
Innenraum belüften oder heizen
Innenraum belüften
– Drehen Sie den Temperaturregler ⇒Abb. 92 nach links.
– Drehen Sie den Gebläseschalter in die Gebläsestufen 1-4.
– Lenken Sie den Luftstrom mit dem Luftverteilregler in die gewünschte Richtung.
– Öffnen Sie die entsprechenden Luftaustrittsdüsen.
Innenraum heizen
– Drehen Sie den Temperaturregler ⇒Abb. 92 nach rechts bis
zur gewünschten Heizleistung.
– Drehen Sie den Gebläseschalter in die Gebläsestufen 1-4.
– Lenken Sie den Luftstrom mit dem Luftverteilregler in die gewünschte Richtung.
– Öffnen Sie die entsprechenden Luftaustrittsdüsen.
Frontscheibe entfrosten
– Drehen Sie den Temperaturregler ⇒Abb. 92 ganz nach
rechts auf die höchste Heizleistung.
– Drehen Sie den Gebläseschalter auf Stufe 4.
– Drehen Sie den Luftverteilregler auf
.
–Düse schließen.
– Öffnen Sie die Düse und richten Sie sie auf die Seitenfenster.
Abb. 92 In der Instru-
mententafel: Bedienele-
mente der Heizung
AA
AB
AC
AA
AB
AC
AA
AB
A3
A4
IBI_ALE_0707 Seite 126 Freitag, 3. August 2007 1:26 13
Page 129 of 282

Klima127
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

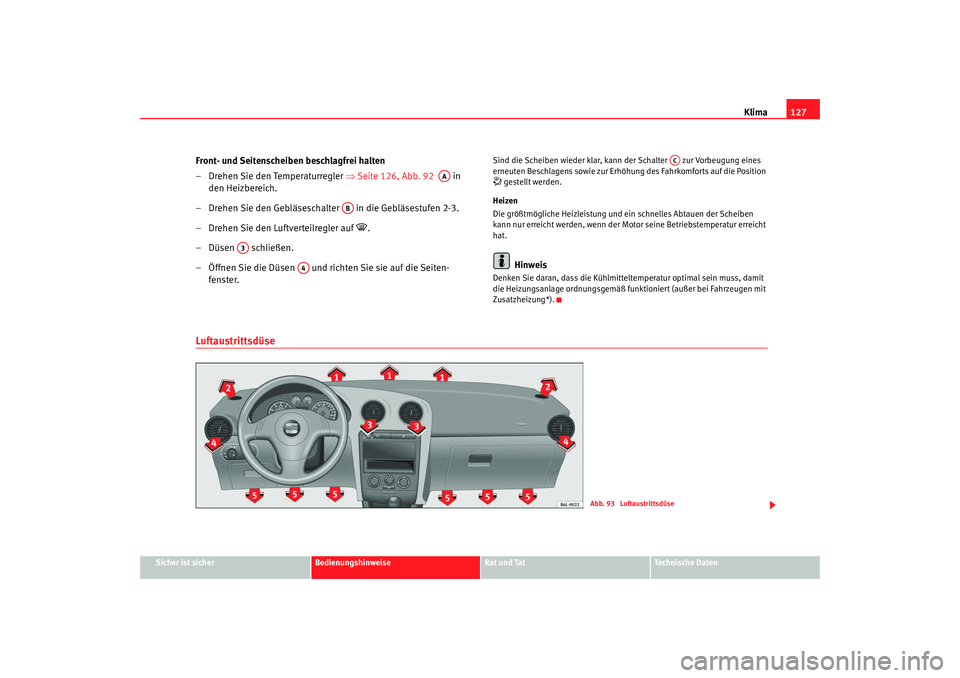

Front- und Seitenscheiben beschlagfrei halten
– Drehen Sie den Temperaturregler ⇒Seite 126, Abb. 92 in
den Heizbereich.
– Drehen Sie den Gebläseschalter in die Gebläsestufen 2-3.
– Drehen Sie den Luftverteilregler auf
.
–Düsen schließen.
– Öffnen Sie die Düsen und richten Sie sie auf die Seiten- fenster.
Sind die Scheiben wieder klar, kann der Schalter zur Vorbeugung eines
erneuten Beschlagens sowie zur Erhöhung des Fahrkomforts auf die Position gestellt werden.
Heizen
Die größtmögliche Heizleistung und ein schnelles Abtauen der Scheiben
kann nur erreicht werden , wenn der Motor seine Betriebstemperatur erreicht
hat.
Hinweis
Denken Sie daran, dass die Kühlmitte ltemperatur optimal sein muss, damit
die Heizungsanlage ordnungsgemäß funktioniert (außer bei Fahrzeugen mit
Zusatzheizung*).
Luftaustrittsdüse
AA
AB
A3
A4
AC
Abb. 93 Luftaustrittsdüse
IBI_ALE_0707 Seite 127 Freitag, 3. August 2007 1:26 13
Page 130 of 282

Klima

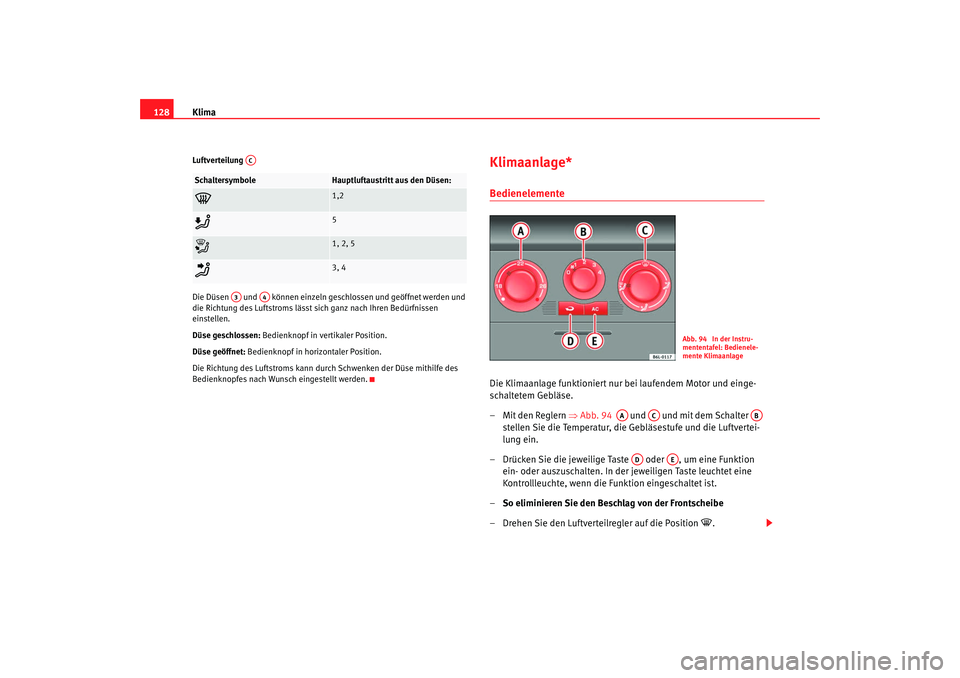

128Luftverteilung
Die Düsen und können einzeln geschlossen und geöffnet werden und
die Richtung des Luftstroms lässt sich ganz nach Ihren Bedürfnissen
einstellen.
Düse geschlossen: Bedienknopf in vertikaler Position.
Düse geöffnet: Bedienknopf in horizontaler Position.
Die Richtung des Luftstroms kann durch Schwenken der Düse mithilfe des
Bedienknopfes nach Wunsch eingestellt werden.
Klimaanlage* BedienelementeDie Klimaanlage funktioniert nur bei laufendem Motor und einge-
schaltetem Gebläse.
– Mit den Reglern ⇒Abb. 94 und und mit dem Schalter
stellen Sie die Temperatur, die Gebläsestufe und die Luftvertei-
lung ein.
– Drücken Sie die jeweilige Taste oder , um eine Funktion ein- oder auszuschalten. In der jeweiligen Taste leuchtet eine
Kontrollleuchte, wenn die Funktion eingeschaltet ist.
– So eliminieren Sie den Beschlag von der Frontscheibe
– Drehen Sie den Luftverteilregler auf die Position
.
Schaltersymbole
Hauptluftaustritt aus den Düsen:
1,2
5
1, 2, 5
3, 4
AC
A3
A4
Abb. 94 In der Instru-
mententafel: Bedienele-
mente Klimaanlage
AA
AC
AB
AD
AE
IBI_ALE_0707 Seite 128 Freitag, 3. August 2007 1:26 13
