Fahren und Umwelt159
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

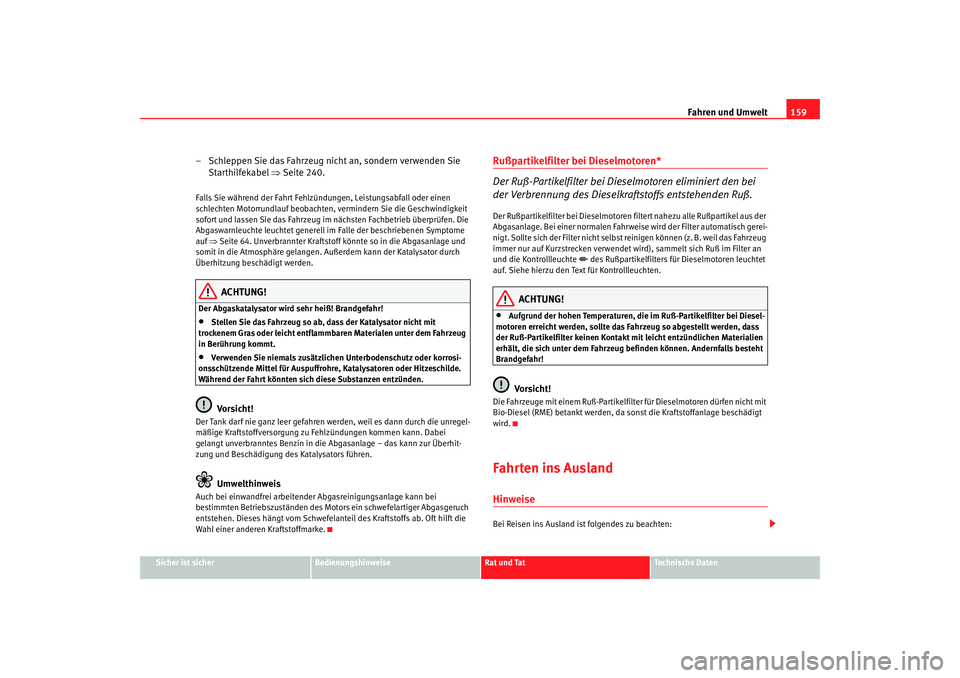

– Schleppen Sie das Fahrzeug nicht an, sondern verwenden Sie
Starthilfekabel ⇒Seite 240.Falls Sie während der Fahrt Fehlzündungen, Leistungsabfall oder einen
schlechten Motorrundlauf beobachten , vermindern Sie die Geschwindigkeit
sofort und lassen Sie das Fahrzeug im nächsten Fachbetrieb überprüfen. Die
Abgaswarnleuchte leuchtet generell im Falle der beschriebenen Symptome
auf ⇒Seite 64. Unverbrannter Kraftstoff könnte so in die Abgasanlage und
somit in die Atmosphäre gelangen. Außerdem kann der Katalysator durch
Überhitzung beschädigt werden.
ACHTUNG!
Der Abgaskatalysator wird sehr heiß! Brandgefahr!•
Stellen Sie das Fahrzeug so ab, dass der Katalysator nicht mit
trockenem Gras oder leicht entflammbaren Materialen unter dem Fahrzeug
in Berührung kommt.
•
Verwenden Sie niemals zusätzlichen Unterbodenschutz oder korrosi-
onsschützende Mittel für Auspuffrohre, Katalysatoren oder Hitzeschilde.
Während der Fahrt könnten sich diese Substanzen entzünden.Vorsicht!
Der Tank darf nie ganz leer gefahren werden, weil es dann durch die unregel-
mäßige Kraftstoffversorgung zu Fehlzündungen kommen kann. Dabei
gelangt unverbranntes Benzin in die Abgasanlage – das kann zur Überhit-
zung und Beschädigung des Katalysators führen.
Umwelthinweis
Auch bei einwandfrei arbeitender Abgasreinigungsanlage kann bei
bestimmten Betriebszuständen des Motors ein schwefelartiger Abgasgeruch
entstehen. Dieses hängt vom Schwefelanteil des Kraftstoffs ab. Oft hilft die
Wahl einer anderen Kraftstoffmarke.
Rußpartikelfilter bei Dieselmotoren*
Der Ruß-Partikelfilter bei Dieselmotoren eliminiert den bei
der Verbrennung des Dieselkraftstoffs entstehenden Ruß.Der Rußpartikelfilter bei Dieselmotoren filtert nahezu alle Rußpartikel aus der
Abgasanlage. Bei einer normalen Fahrweise wird der Filter automatisch gerei-
nigt. Sollte sich der Filter nicht selbst reinigen können (z. B. weil das Fahrzeug
immer nur auf Kurzstrecken verwendet wi rd), sammelt sich Ruß im Filter an
und die Kontrollleuchte
 des Rußpartikelfilters fü r Dieselmotoren leuchtet
auf. Siehe hierzu den Text für Kontrollleuchten.
ACHTUNG!
•
Aufgrund der hohen Temperaturen, die im Ruß-Partikelfilter bei Diesel-
motoren erreicht werden, sollte das Fahrzeug so abgestellt werden, dass
der Ruß-Partikelfilter keinen Kontakt mit leicht entzündlichen Materialien
erhält, die sich unter dem Fahrzeug befinden können. Andernfalls besteht
Brandgefahr!Vorsicht!
Die Fahrzeuge mit einem Ruß-Partikelfilter für Dieselmotoren dürfen nicht mit
Bio-Diesel (RME) betankt werden, da sonst die Kraftstoffanlage beschädigt
wird.Fahrten ins AuslandHinweiseBei Reisen ins Ausland ist folgendes zu beachten:
IBI_ALE_0707 Seite 159 Freitag, 3. August 2007 1:26 13

Fahren und Umwelt
160•

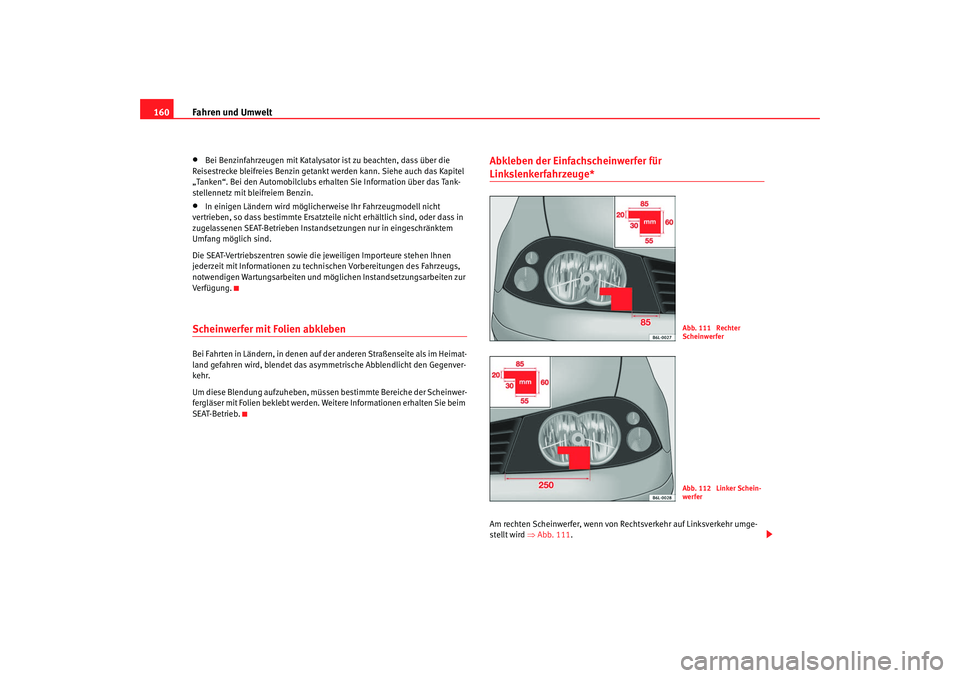

Bei Benzinfahrzeugen mit Katalysator ist zu beachten, dass über die
Reisestrecke bleifreies Benzin getankt werden kann. Siehe auch das Kapitel
„Tanken“. Bei den Automobilclubs erhalten Sie Information über das Tank-
stellennetz mit bleifreiem Benzin.
•
In einigen Ländern wird möglicherweise Ihr Fahrzeugmodell nicht
vertrieben, so dass bestimmte Ersatzteile nicht erhältlich sind, oder dass in
zugelassenen SEAT-Betrieben Instandsetzungen nur in eingeschränktem
Umfang möglich sind.
Die SEAT-Vertriebszentren sowie die jeweiligen Importeure stehen Ihnen
jederzeit mit Informationen zu technischen Vorbereitungen des Fahrzeugs,
notwendigen Wartungsarbeiten und mö glichen Instandsetzungsarbeiten zur
Ve r fü g ung .
Scheinwerfer mit Folien abklebenBei Fahrten in Ländern, in denen auf der anderen Straßenseite als im Heimat-
land gefahren wird, blendet das asymmetrische Abblendlicht den Gegenver-
kehr.
Um diese Blendung aufzuheben, müssen bestimmte Bereiche der Scheinwer-
fergläser mit Folien beklebt werden. We itere Informationen erhalten Sie beim
SEAT-Betrieb.
Abkleben der Einfachscheinwerfer für Linkslenkerfahrzeuge*Am rechten Scheinwerfer, wenn von Re chtsverkehr auf Linksverkehr umge-
stellt wird ⇒Abb. 111.
Abb. 111 Rechter
ScheinwerferAbb. 112 Linker Schein-
werfer
IBI_ALE_0707 Seite 160 Freitag, 3. August 2007 1:26 13

Fahren und Umwelt161
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Am linken Scheinwerfer, wenn von Rech
tsverkehr auf Linksverkehr umgestellt
wird ⇒Seite 160, Abb. 112 .
Abkleben der Einfachscheinwerfer für Rechtslenkerfahrzeuge*
Am rechten Scheinwerfer, wenn von Li nksverkehr auf Rechtsverkehr umge-
stellt wird ⇒Abb. 113.
Am linken Scheinwerfer, wenn von Link sverkehr auf Rechtsverkehr umgestellt
wird ⇒Abb. 114 .
Abb. 113 Rechter
Scheinwerfer
Abb. 114 Linker Schein-
werfer
IBI_ALE_0707 Seite 161 Freitag, 3. August 2007 1:26 13

Fahren und Umwelt

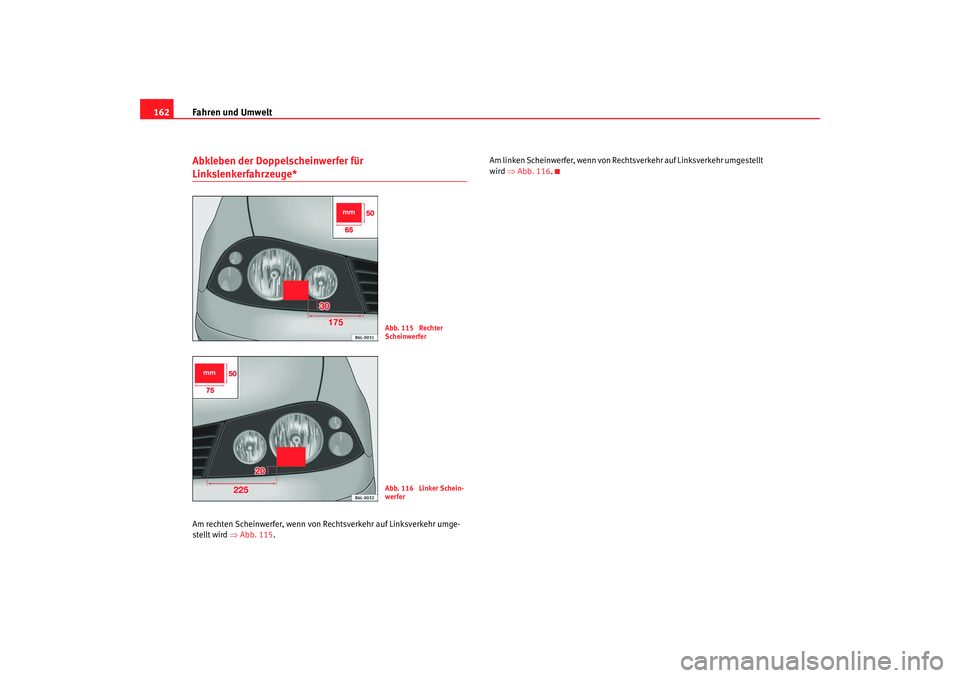

162Abkleben der Doppelscheinwerfer für Linkslenkerfahrzeuge*Am rechten Scheinwerfer, wenn von Rechtsverkehr auf Linksverkehr umge-
stellt wird ⇒ Abb. 115. Am linken Scheinwerfer, wenn von Rechtsverkehr auf Linksverkehr umgestellt
wird
⇒Abb. 116 .
Abb. 115 Rechter
ScheinwerferAbb. 116 Linker Schein-
werfer
IBI_ALE_0707 Seite 162 Freitag, 3. August 2007 1:26 13

Fahren und Umwelt163
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

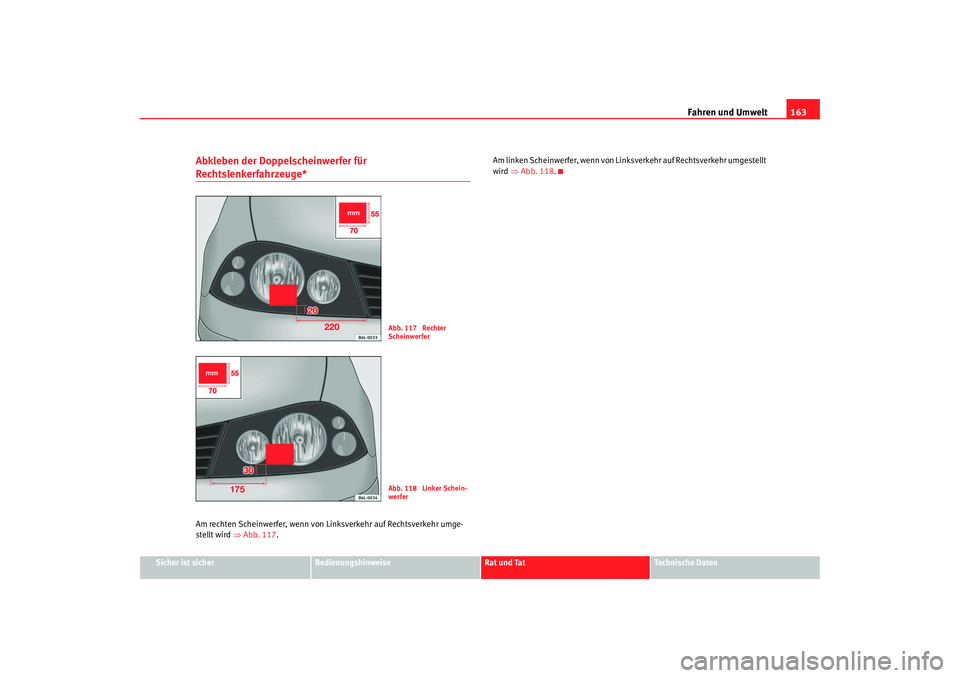

Abkleben der Doppelscheinwerfer für Rechtslenkerfahrzeuge*Am rechten Scheinwerfer, wenn von Li nksverkehr auf Rechtsverkehr umge-
stellt wird ⇒ Abb. 117. Am linken Scheinwerfer, wenn von Link
sverkehr auf Rechtsverkehr umgestellt
wird ⇒Abb. 118 .
Abb. 117 Rechter
ScheinwerferAbb. 118 Linker Schein-
werfer
IBI_ALE_0707 Seite 163 Freitag, 3. August 2007 1:26 13

Fahren und Umwelt

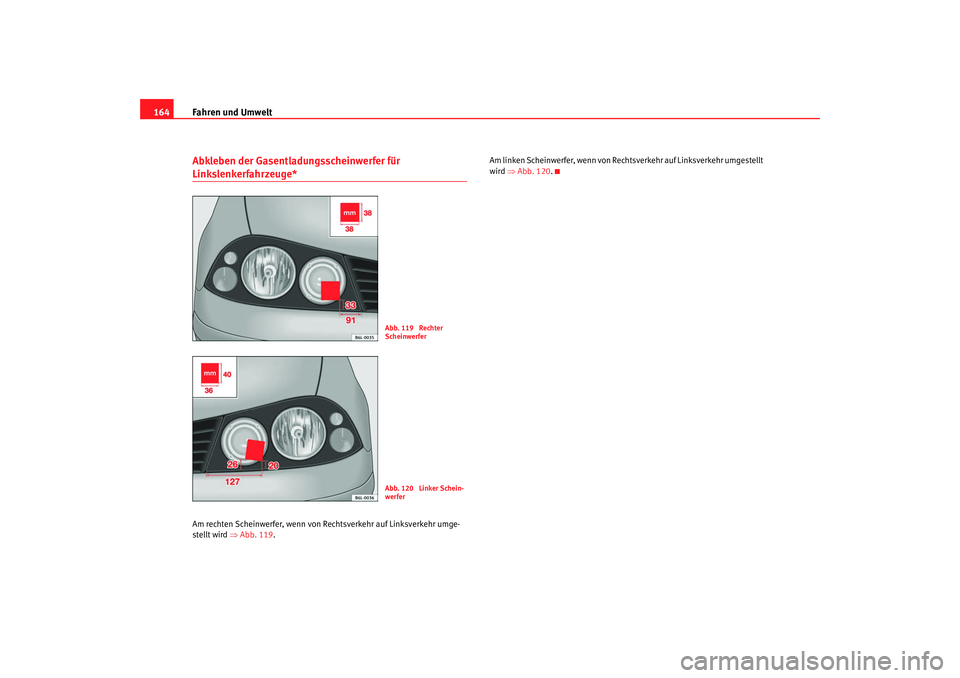

164Abkleben der Gasentladungsscheinwerfer für Linkslenkerfahrzeuge*Am rechten Scheinwerfer, wenn von Rechtsverkehr auf Linksverkehr umge-
stellt wird ⇒ Abb. 119. Am linken Scheinwerfer, wenn von Rechtsverkehr auf Linksverkehr umgestellt
wird
⇒Abb. 120 .
Abb. 119 Rechter
ScheinwerferAbb. 120 Linker Schein-
werfer
IBI_ALE_0707 Seite 164 Freitag, 3. August 2007 1:26 13

Fahren und Umwelt165
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

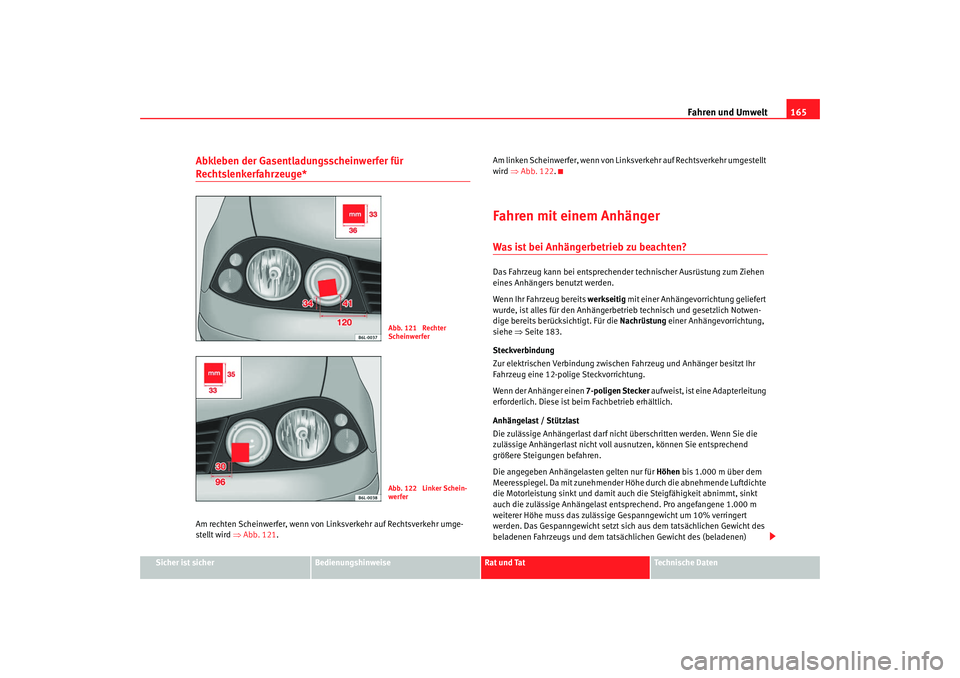

Abkleben der Gasentladungsscheinwerfer für Rechtslenkerfahrzeuge*Am rechten Scheinwerfer, wenn von Li nksverkehr auf Rechtsverkehr umge-
stellt wird ⇒ Abb. 121. Am linken Scheinwerfer, wenn von Link
sverkehr auf Rechtsverkehr umgestellt
wird ⇒Abb. 122 .
Fahren mit einem AnhängerWas ist bei Anhängerbetrieb zu beachten?Das Fahrzeug kann bei entsprechender technischer Ausrüstung zum Ziehen
eines Anhängers benutzt werden.
Wenn Ihr Fahrzeug bereits werkseitig mit einer Anhängevorrichtung geliefert
wurde, ist alles für den Anhängerbetrieb technisch und gesetzlich Notwen-
dige bereits berücksichtigt. Für die Nachrüstung einer Anhängevorrichtung,
siehe ⇒Seite 183.
Steckverbindung
Zur elektrischen Verbindung zwischen Fahrzeug und Anhänger besitzt Ihr
Fahrzeug eine 12-polige Steckvorrichtung.
Wenn der Anhänger einen 7-poligen Stecker aufweist, ist eine Adapterleitung
erforderlich. Diese ist beim Fachbetrieb erhältlich.
Anhängelast / Stützlast
Die zulässige Anhängerlast darf nicht überschritten werden. Wenn Sie die
zulässige Anhängerlast nicht voll ausnutzen, können Sie entsprechend
größere Steigungen befahren.
Die angegeben Anhängelasten gelten nur für Höhen bis 1.000 m über dem
Meeresspiegel. Da mit zunehmender Höhe durch die abnehmende Luftdichte
die Motorleistung sinkt und damit auch die Steigfähigkeit abnimmt, sinkt
auch die zulässige Anhängelast entsprechend. Pro angefangene 1.000 m
weiterer Höhe muss das zulässige Gespanngewicht um 10% verringert
werden. Das Gespanngewicht setzt sich aus dem tatsächlichen Gewicht des
beladenen Fahrzeugs und dem tatsächlichen Gewicht des (beladenen)
Abb. 121 Rechter
ScheinwerferAbb. 122 Linker Schein-
werfer
IBI_ALE_0707 Seite 165 Freitag, 3. August 2007 1:26 13

Fahren und Umwelt

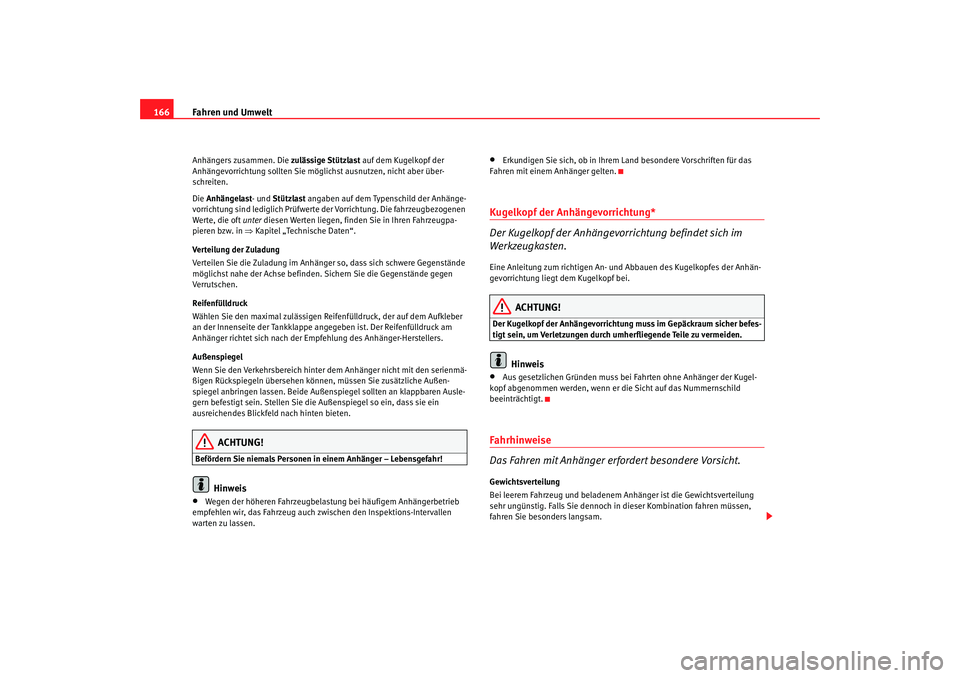

166Anhängers zusammen. Die zulässige Stützlast auf dem Kugelkopf der
Anhängevorrichtung sollten Sie möglic hst ausnutzen, nicht aber über-
schreiten.
Die Anhängelast - und Stützlast angaben auf dem Typenschild der Anhänge-
vorrichtung sind lediglich Prüfwerte der Vorrichtung. Die fahrzeugbezogenen
Werte, die oft unter diesen Werten liegen, finden Sie in Ihren Fahrzeugpa-
pieren bzw. in ⇒Kapitel „Technische Daten“.
Verteilung der Zuladung
Verteilen Sie die Zuladung im Anhänger so, dass sich schwere Gegenstände
möglichst nahe der Achse befinden. Sichern Sie die Gegenstände gegen
Verrutschen.
Reifenfülldruck
Wählen Sie den maximal zulässigen Reifenfülldruck, der auf dem Aufkleber
an der Innenseite der Tankklappe angegeben ist. Der Reifenfülldruck am
Anhänger richtet sich nach der Empfehlung des Anhänger-Herstellers.
Außenspiegel
Wenn Sie den Verkehrsbereich hinter dem Anhänger nicht mit den serienmä-
ßigen Rückspiegeln übersehen könn en, müssen Sie zusätzliche Außen-
spiegel anbringen lassen. Beide Außenspiegel sollten an klappbaren Ausle-
gern befestigt sein. Stellen Sie die Außenspiegel so ein, dass sie ein
ausreichendes Blickfeld nach hinten bieten.
ACHTUNG!
Befördern Sie niemals Personen in einem Anhänger – Lebensgefahr!
Hinweis
•
Wegen der höheren Fahrzeugbelast ung bei häufigem Anhängerbetrieb
empfehlen wir, das Fahrzeug auch zwischen den Inspektions-Intervallen
warten zu lassen.
•
Erkundigen Sie sich, ob in Ihrem Land besondere Vorschriften für das
Fahren mit einem Anhänger gelten.
Kugelkopf der Anhängevorrichtung*
Der Kugelkopf der Anhängevorrichtung befindet sich im
Werkzeugkasten.Eine Anleitung zum richtigen An- un d Abbauen des Kugelkopfes der Anhän-
gevorrichtung liegt dem Kugelkopf bei.
ACHTUNG!
Der Kugelkopf der Anhängevorrichtung muss im Gepäckraum sicher befes-
tigt sein, um Verletzungen durch umherfliegende Teile zu vermeiden.
Hinweis
•
Aus gesetzlichen Gründen muss bei Fahrten ohne Anhänger der Kugel-
kopf abgenommen werden, wenn er die Sicht auf das Nummernschild
beeinträchtigt.
Fahrhinweise
Das Fahren mit Anhänger erfordert besondere Vorsicht.Gewichtsverteilung
Bei leerem Fahrzeug und beladene m Anhänger ist die Gewichtsverteilung
sehr ungünstig. Falls Sie dennoch in dieser Kombination fahren müssen,
fahren Sie besonders langsam.
IBI_ALE_0707 Seite 166 Freitag, 3. August 2007 1:26 13

Fahren und Umwelt167
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

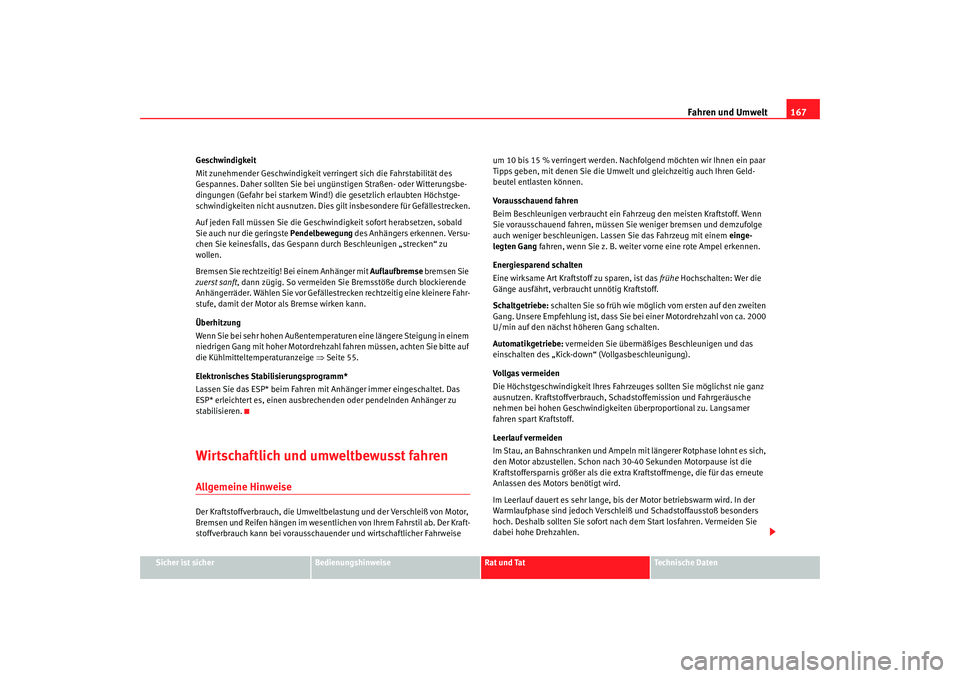

Geschwindigkeit
Mit zunehmender Geschwindigkeit verringert sich die Fahrstabilität des
Gespannes. Daher sollten Sie bei ungünstigen Straßen- oder Witterungsbe-
dingungen (Gefahr bei starkem Wind!) die gesetzlich erlaubten Höchstge-
schwindigkeiten nicht ausnutzen. Dies gilt insbesondere für Gefällestrecken.
Auf jeden Fall müssen Sie die Geschwindigkeit sofort herabsetzen, sobald
Sie auch nur die geringste
Pendelbewegung des Anhängers erkennen. Versu-
chen Sie keinesfalls, das Gespann durch Beschleunigen „strecken“ zu
wollen.
Bremsen Sie rechtzeitig! Bei einem Anhänger mit Auflaufbremse bremsen Sie
zuerst sanft , dann zügig. So vermeiden Sie Bremsstöße durch blockierende
Anhängerräder. Wählen Sie vor Gefällestrecken rechtzeitig eine kleinere Fahr-
stufe, damit der Motor als Bremse wirken kann.
Überhitzung
Wenn Sie bei sehr hohen Außentemperatur en eine längere Steigung in einem
niedrigen Gang mit hoher Motordrehzahl fahren müssen, achten Sie bitte auf
die Kühlmitteltemperaturanzeige ⇒Seite 55.
Elektronisches Stabilisierungsprogramm*
Lassen Sie das ESP* beim Fahren mit Anhänger immer eingeschaltet. Das
ESP* erleichtert es, einen ausbrechenden oder pendelnden Anhänger zu
stabilisieren.
Wirtschaftlich und umweltbewusst fahrenAllgemeine HinweiseDer Kraftstoffverbrauch, die Umweltbela stung und der Verschleiß von Motor,
Bremsen und Reifen hängen im wesentlichen von Ihrem Fahrstil ab. Der Kraft-
stoffverbrauch kann bei vorausschauender und wirtschaftlicher Fahrweise um 10 bis 15 % verringert werden. Nach
folgend möchten wir Ihnen ein paar
Tipps geben, mit denen Sie die Umwelt und gleichzeitig auch Ihren Geld-
beutel entlasten können.
Vorausschauend fahren
Beim Beschleunigen verbraucht ein Fahrzeug den meisten Kraftstoff. Wenn
Sie vorausschauend fahren, müssen Sie weniger bremsen und demzufolge
auch weniger beschleunigen. Las sen Sie das Fahrzeug mit einem einge-
legten Gang fahren, wenn Sie z. B. weiter vorne eine rote Ampel erkennen.
Energiesparend schalten
Eine wirksame Art Kraftstoff zu sparen, ist das frühe Hochschalten: Wer die
Gänge ausfährt, verbraucht unnötig Kraftstoff.
Schaltgetriebe: schalten Sie so früh wie möglich vom ersten auf den zweiten
Gang. Unsere Empfehlung ist, dass Sie bei einer Motordrehzahl von ca. 2000
U/min auf den nächst höheren Gang schalten.
Automatikgetriebe: vermeiden Sie übermäßiges Beschleunigen und das
einschalten des „Kick-down“ (Vollgasbeschleunigung).
Vollgas vermeiden
Die Höchstgeschwindigkeit Ihres Fahrzeuges sollten Sie möglichst nie ganz
ausnutzen. Kraftstoffverbrauch, Schadstoffemission und Fahrgeräusche
nehmen bei hohen Geschwindigkeite n überproportional zu. Langsamer
fahren spart Kraftstoff.
Leerlauf vermeiden
Im Stau, an Bahnschranken und Ampeln mit längerer Rotphase lohnt es sich,
den Motor abzustellen. Schon nach 30-40 Sekunden Motorpause ist die
Kraftstoffersparnis größer als die extra Kraftstoffmenge, die für das erneute
Anlassen des Motors benötigt wird.
Im Leerlauf dauert es sehr lange, bi s der Motor betriebswarm wird. In der
Warmlaufphase sind jedoch Verschleiß und Schadstoffausstoß besonders
hoch. Deshalb sollten Sie sofort nach dem Start losfahren. Vermeiden Sie
dabei hohe Drehzahlen.
IBI_ALE_0707 Seite 167 Freitag, 3. August 2007 1:26 13

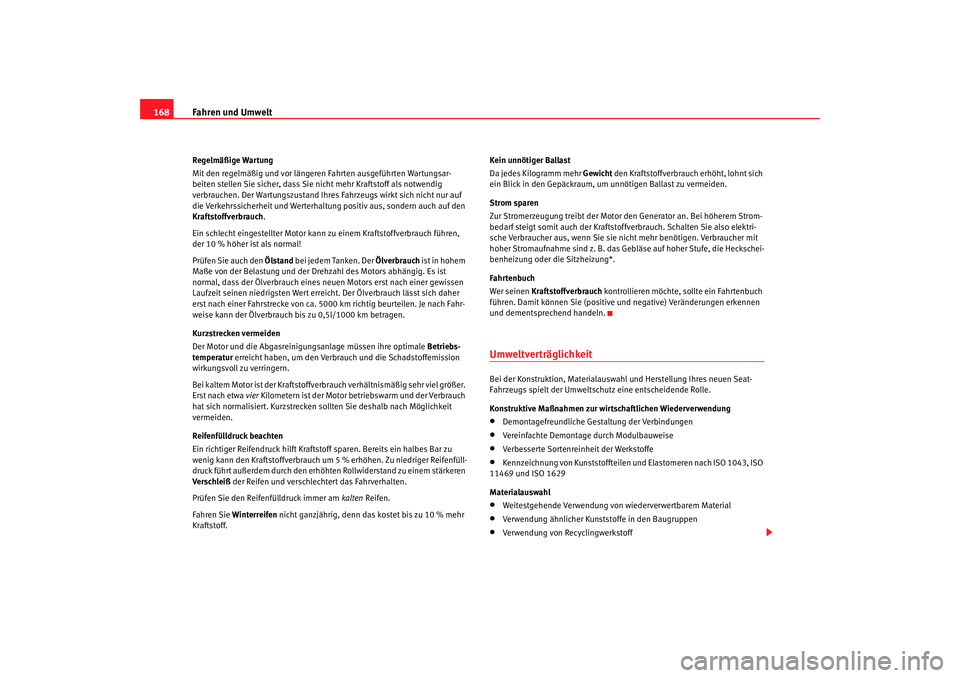

Fahren und Umwelt
168Regelmäßige Wartung
Mit den regelmäßig und vor längeren Fahrten ausgeführten Wartungsar-
beiten stellen Sie sicher, dass Sie nicht mehr Kraftstoff als notwendig
verbrauchen. Der Wartungszustand Ihres Fahrzeugs wirkt sich nicht nur auf
die Verkehrssicherheit und Werterhaltung positiv aus, sondern auch auf den
Kraftstoffverbrauch .
Ein schlecht eingestellter Motor kann zu einem Kraftstoffverbrauch führen,
der 10 % höher ist als normal!
Prüfen Sie auch den Ölstand bei jedem Tanken. Der Ölverbrauch ist in hohem
Maße von der Belastung und der Drehzahl des Motors abhängig. Es ist
normal, dass der Ölverbrauch eines neuen Motors erst nach einer gewissen
Laufzeit seinen niedrigsten Wert erreic ht. Der Ölverbrauch lässt sich daher
erst nach einer Fahrstrecke von ca. 5000 km richtig beurteilen. Je nach Fahr-
weise kann der Ölverbrauch bis zu 0,5l/1000 km betragen.
Kurzstrecken vermeiden
Der Motor und die Abgasreinigungsanlage müssen ihre optimale Betriebs-
temperatur erreicht haben, um den Verbr auch und die Schadstoffemission
wirkungsvoll zu verringern.
Bei kaltem Motor ist der Kraftstoffverbrauch verhältnismäßig sehr viel größer.
Erst nach etwa vier Kilometern ist der Motor betriebswarm und der Verbrauch
hat sich normalisiert. Kurzstrecken sollten Sie deshalb nach Möglichkeit
vermeiden.
Reifenfülldruck beachten
Ein richtiger Reifendruck hilft Kraftstoff sparen. Bereits ein halbes Bar zu
wenig kann den Kraftstoffverbrauch um 5 % erhöhen. Zu niedriger Reifenfüll-
druck führt außerdem durch den erhöhten Rollwiderstand zu einem stärkeren
Verschleiß der Reifen und verschlechtert das Fahrverhalten.
Prüfen Sie den Reifenf ülldruck immer am kalten Reifen.
Fahren Sie Winterreifen nicht ganzjährig, denn das kostet bis zu 10 % mehr
Kraftstoff. Kein unnötiger Ballast
Da jedes Kilogramm mehr
Gewicht den Kraftstoffverbrauch erhöht, lohnt sich
ein Blick in den Gepäckraum, um unnötigen Ballast zu vermeiden.
Strom sparen
Zur Stromerzeugung treibt der Motor den Generator an. Bei höherem Strom-
bedarf steigt somit auch der Kraftstoffverbrauch. Schalten Sie also elektri-
sche Verbraucher aus, wenn Sie sie ni cht mehr benötigen. Verbraucher mit
hoher Stromaufnahme sind z. B. das Gebläse auf hoher Stufe, die Heckschei-
benheizung oder di e Sitzheizung*.
Fahrtenbuch
Wer seinen Kraftstoffverbrauch kontrollieren möchte, sollte ein Fahrtenbuch
führen. Damit können Sie (positive un d negative) Veränderungen erkennen
und dementsprechend handeln.
UmweltverträglichkeitBei der Konstruktion, Materialauswah l und Herstellung Ihres neuen Seat-
Fahrzeugs spielt der Umweltschutz eine entscheidende Rolle.
Konstruktive Maßnahmen zur wirtschaftlichen Wiederverwendung•
Demontagefreundliche Gestaltung der Verbindungen
•
Vereinfachte Demontage durch Modulbauweise
•
Verbesserte Sortenreinheit der Werkstoffe
•
Kennzeichnung von Kunststoffteilen und Elastomeren nach ISO 1043, ISO
11469 und ISO 1629
Materialauswahl
•
Weitestgehende Verwendung von wiederverwertbarem Material
•
Verwendung ähnlicher Kunststoffe in den Baugruppen
•
Verwendung von Recyclingwerkstoff
IBI_ALE_0707 Seite 168 Freitag, 3. August 2007 1:26 13
