Seat Ibiza 5D 2007 Betriebsanleitung (in German)

Prüfen und Nachfüllen209
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Verwenden Sie nur die Radschrauben, die zu der jeweiligen Felge
gehören.
•
Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.Vorsicht!
Das vorgeschriebene Anzugsdrehmoment der Radschrauben bei Stahl- und
Leichmetallfelgen beträgt 120 Nm.Winterreifen
Winterreifen verbessern die Fahreigenschaften bei Schnee
und Eis.Bei winterlichen Straßenverhältnissen werden die Fahreigenschaften des
Fahrzeugs durch Winterreifen deutlich verbessert. Sommerreifen sind
aufgrund ihrer Konstruktion (Breite, Gummimischung, Profilgestaltung) auf
Eis und Schnee weniger rutschfest.
Der Reifenfülldruck für Winterreifen muss 0,2 bar höher sein als bei Sommer-
reifen (siehe Aufkleber in der Tankklappe).
Verwenden Sie Winterreifen an allen vier Rädern.
Die zulässigen Winterreifengrößen sind in Ihren Fahrzeugpapieren aufge-
führt. Verwenden Sie nur Winterreifen in Gürtelbauart. Alle in den Fahrzeug-
papieren genannten Reifengrößen können auch als Winterreifen gefahren
werden. Winterreifen verlieren weitgehend ihre Wintertauglichkeit, wenn das Reifen-
profil bis auf eine Tiefe von 4 mm abgefahren ist.
Für Winterreifen gelten je nach Geschwindigkei
ts-Kennbuchstabe
⇒ Seite 207, „Neue Reifen und Räder“ die folgenden Geschwindigkeitsbe-
schränkungen : ⇒
Q max. 160 km/h
S max. 180 km/h
T max. 190 km/h
H max. 210 km/h
In bestimmten Ländern muss an Fahrzeugen, die die jeweilige Höchstge-
schwindigkeit der Winterreifen überschreiten können, ein entsprechender
Aufkleber im Blickfeld des Fahrers angebracht sein. Solche Aufkleber sind
beim Fachbetrieb erhältlich. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes.
Lassen Sie Winterreifen nicht unnötig lange montiert, denn auf schnee- und
eisfreien Straßen sind die Fahrei genschaften mit Sommerreifen besser.
Beachten Sie im Fall einer Reifenpanne den Hinweis zum Reserverad
⇒ Seite 207, „Neue Reifen und Räder“.
ACHTUNG!
Die zulässige Höchstgeschwindigkeit für Winterreifen darf nicht über-
schritten werden. Andernfalls werden die Reifen beschädigt - Unfallgefahr!
Umwelthinweis
Montieren Sie rechtzeitig wieder Ihre Sommerreifen. Dies verringert die
Abrollgeräusche, der Verschleiß und der Kraftstoffverbrauch sind geringer.
ACHTUNG! Fortsetzung
IBI_ALE_0707 Seite 209 Freitag, 3. August 2007 1:26 13

Prüfen und Nachfüllen
210
Hinweis•
Die Felgen des IBIZA CUPRA sind so ausgeführt, dass sie für die Bremsan-
lage mit 4 Zylindern als Sonderausstattung geeignet sind.
•
Die Version CUPRA erhält einen spez iellen Winterreifen mit den Abmes-
sungen 205/40 17 XL 84H. Beim Fahren mi t diesem Winterreifen darf eine
Geschwindigkeit von 210 km/h nicht überschritten werden.
Schneeketten Die Montage der Schneeketten ist nur auf den Vorderrädern und nur bei den
Reifengrößen 155/80 R13; 165/70 R14 und 185/80 R14 erlaubt. Bei diesen
Reifen müssen die Schneeketten feingl iedrig sein und dürfen einschließlich
Kettenschloss nicht mehr als 15 mm auftragen.
Bei anderen Reifengrößen können Ketten mit einer Stärke nicht über 9 mm
montiert werden.
Bei Schneekettenbetrieb sollten Sie Ra dmittenblenden und Felgenzierringe
abnehmen. Die Radschrauben müssen dann jedoch aus Sicherheitsgründen
mit Abdeckkappen versehen werden, die beim Fachbetrieb erhältlich sind.
ACHTUNG!
Beachten Sie die Angaben in der mitgelieferten Montageanleitung des
Schneekettenherstellers.
Vorsicht!
Auf schneefreien Strecken müssen Sie die Schneeketten abnehmen. Dort
beeinträchtigen sie die Fa hreigenschaften, beschädigen die Reifen und sind
schnell zerstört.
Hinweis
In bestimmten Ländern ist die Geschwindigkeit beim Fahren mit Schnee-
ketten auf 50 km/h beschränkt. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes.
IBI_ALE_0707 Seite 210 Freitag, 3. August 2007 1:26 13

Selbsthilfe211
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

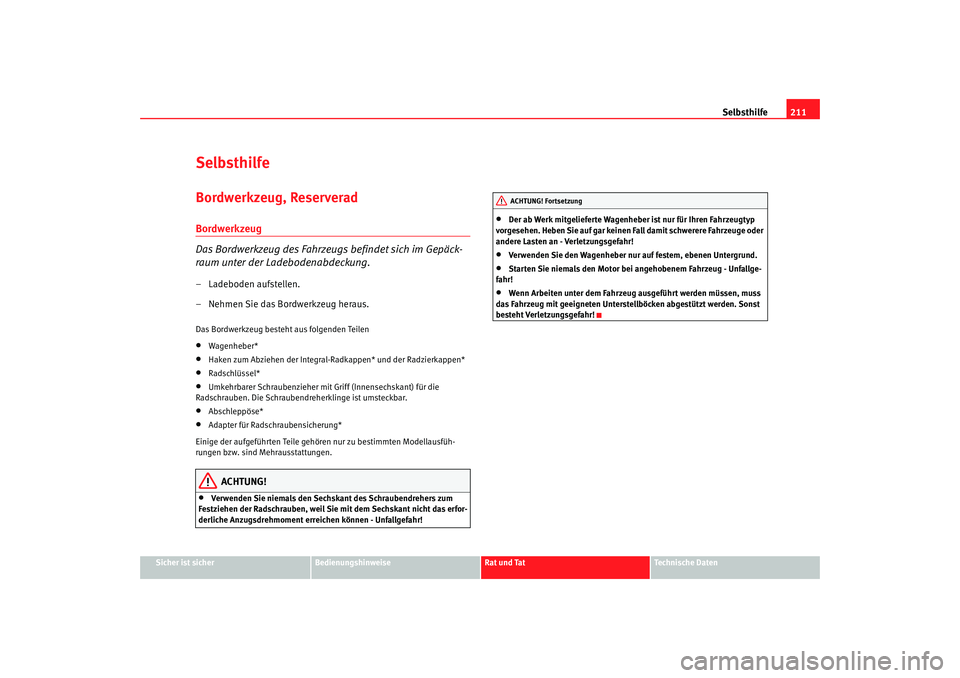

SelbsthilfeBordwerkzeug, ReserveradBordwerkzeug
Das Bordwerkzeug des Fahrzeugs befindet sich im Gepäck-
raum unter der Ladebodenabdeckung.– Ladeboden aufstellen.
– Nehmen Sie das Bordwerkzeug heraus.Das Bordwerkzeug besteht aus folgenden Teilen•
Wagenheber*
•
Haken zum Abziehen der Integral-Radkappen* und der Radzierkappen*
•
Radschlüssel*
•
Umkehrbarer Schraubenzieher mit Griff (Innensechskant) für die
Radschrauben. Die Schraubendreherklinge ist umsteckbar.
•
Abschleppöse*
•
Adapter für Radschraubensicherung*
Einige der aufgeführten Teile gehö ren nur zu bestimmten Modellausfüh-
rungen bzw. sind Mehrausstattungen.
ACHTUNG!
•
Verwenden Sie niemals den Sechskant des Schraubendrehers zum
Festziehen der Radschrauben, weil Sie mit dem Sechskant nicht das erfor-
derliche Anzugsdrehmoment erreichen können - Unfallgefahr!
•
Der ab Werk mitgelieferte Wagenheber ist nur für Ihren Fahrzeugtyp
vorgesehen. Heben Sie auf gar keinen Fall damit schwerere Fahrzeuge oder
andere Lasten an - Verletzungsgefahr!
•
Verwenden Sie den Wagenheber nur auf festem, ebenen Untergrund.
•
Starten Sie niemals den Motor bei angehobenem Fahrzeug - Unfallge-
fahr!
•
Wenn Arbeiten unter dem Fahrzeug ausgeführt werden müssen, muss
das Fahrzeug mit geeigneten Unterstellböcken abgestützt werden. Sonst
besteht Verletzungsgefahr!ACHTUNG! Fortsetzung
IBI_ALE_0707 Seite 211 Freitag, 3. August 2007 1:26 13

Selbsthilfe

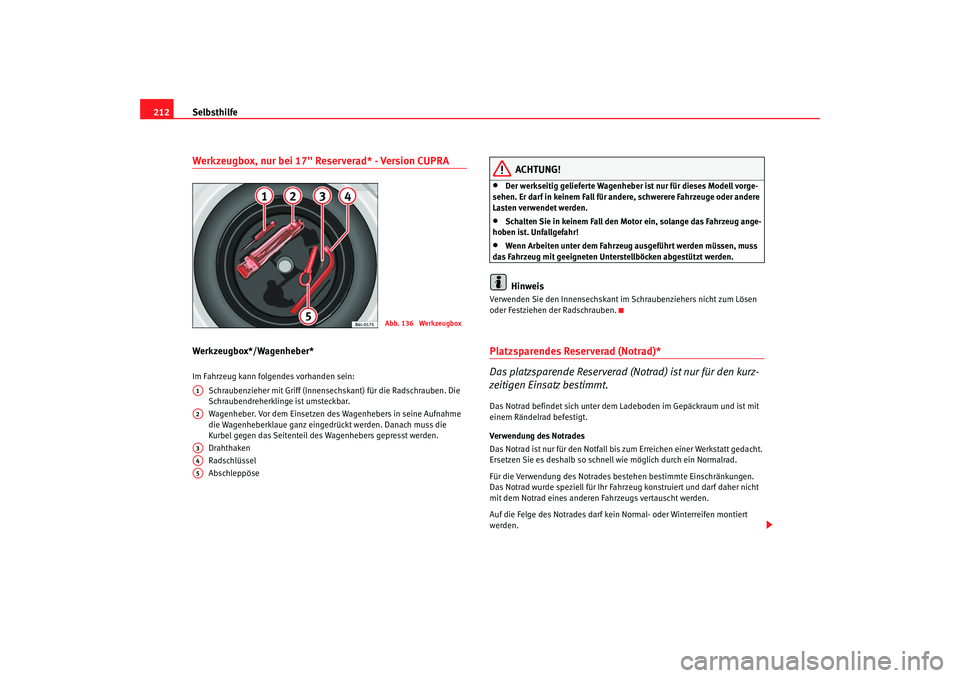

212Werkzeugbox, nur bei 17'' Reserverad* - Version CUPRAWerkzeugbox*/Wagenheber*Im Fahrzeug kann folgendes vorhanden sein:
Schraubenzieher mit Griff (Innensec hskant) für die Radschrauben. Die
Schraubendreherklinge ist umsteckbar.
Wagenheber. Vor dem Einsetzen des Wagenhebers in seine Aufnahme
die Wagenheberklaue ganz eingedrückt werden. Danach muss die
Kurbel gegen das Seitenteil des Wagenhebers gepresst werden.
Drahthaken
Radschlüssel
Abschleppöse
ACHTUNG!
•
Der werkseitig gelieferte Wagenheber ist nur für dieses Modell vorge-
sehen. Er darf in keinem Fall für andere, schwerere Fahrzeuge oder andere
Lasten verwendet werden.
•
Schalten Sie in keinem Fall den Motor ein, solange das Fahrzeug ange-
hoben ist. Unfallgefahr!
•
Wenn Arbeiten unter dem Fahrzeug ausgeführt werden müssen, muss
das Fahrzeug mit geeigneten Unterstellböcken abgestützt werden.Hinweis
Verwenden Sie den Innensechskant im Schraubenziehers nicht zum Lösen
oder Festziehen der Radschrauben.Platzsparendes Reserverad (Notrad)*
Das platzsparende Reserverad (Notrad) ist nur für den kurz-
zeitigen Einsatz bestimmt.Das Notrad befindet sich unter dem Ladeboden im Gepäckraum und ist mit
einem Rändelrad befestigt.
Verwendung des Notrades
Das Notrad ist nur für den Notfall bis zum Erreichen einer Werkstatt gedacht.
Ersetzen Sie es deshalb so schnell wie möglich durch ein Normalrad.
Für die Verwendung des Notrades best ehen bestimmte Einschränkungen.
Das Notrad wurde speziell für Ihr Fahrzeug konstruiert und darf daher nicht
mit dem Notrad eines anderen Fahrzeugs vertauscht werden.
Auf die Felge des Notrades darf kein Normal- oder Winterreifen montiert
werden.
Abb. 136 Werkzeugbox
A1A2A3A4A5
IBI_ALE_0707 Seite 212 Freitag, 3. August 2007 1:26 13

Selbsthilfe213
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

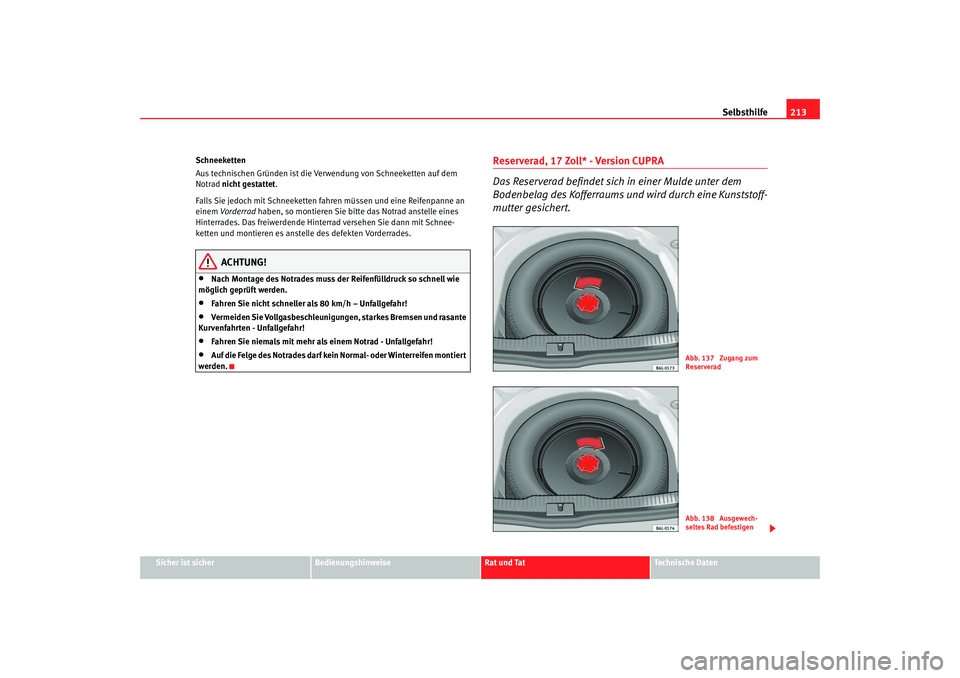

Schneeketten
Aus technischen Gründen ist die Verwendung von Schneeketten auf dem
Notrad nicht gestattet
.
Falls Sie jedoch mit Schneeketten fahren müssen und eine Reifenpanne an
einem Vorderrad haben, so montieren Sie bitte das Notrad anstelle eines
Hinterrades. Das freiwerdende Hinterrad versehen Sie dann mit Schnee-
ketten und montieren es anstelle des defekten Vorderrades.
ACHTUNG!
•
Nach Montage des Notrades muss der Reifenfülldruck so schnell wie
möglich geprüft werden.
•
Fahren Sie nicht schneller als 80 km/h – Unfallgefahr!
•
Vermeiden Sie Vollgasbeschleunigungen, starkes Bremsen und rasante
Kurvenfahrten - Unfallgefahr!
•
Fahren Sie niemals mit mehr als einem Notrad - Unfallgefahr!
•
Auf die Felge des Notrades darf kein Normal- oder Winterreifen montiert
werden.
Reserverad, 17 Zoll* - Version CUPRA
Das Reserverad befindet sich in einer Mulde unter dem
Bodenbelag des Kofferraums und wird durch eine Kunststoff-
mutter gesichert.
Abb. 137 Zugang zum
ReserveradAbb. 138 Ausgewech-
seltes Rad befestigen
IBI_ALE_0707 Seite 213 Freitag, 3. August 2007 1:26 13

Selbsthilfe
214

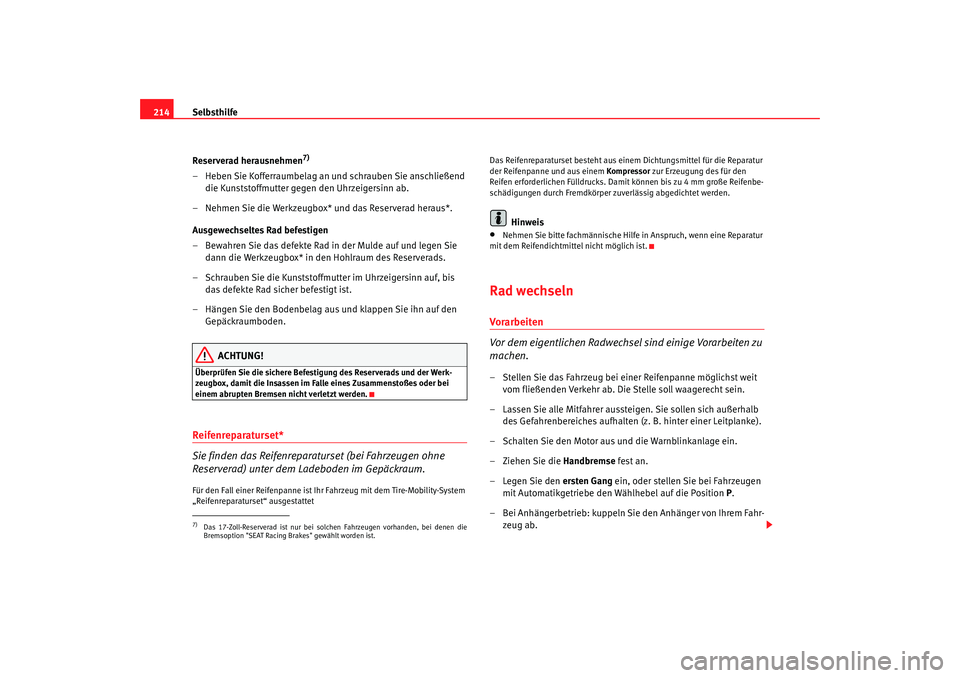

Reserverad herausnehmen
7)
– Heben Sie Kofferraumbelag an und schrauben Sie anschließend die Kunststoffmutter gegen den Uhrzeigersinn ab.
– Nehmen Sie die Werkzeugbox* und das Reserverad heraus*.
Ausgewechseltes Rad befestigen
– Bewahren Sie das defekte Rad in der Mulde auf und legen Sie dann die Werkzeugbox* in den Hohlraum des Reserverads.
– Schrauben Sie die Kunststoffmutter im Uhrzeigersinn auf, bis das defekte Rad sicher befestigt ist.
– Hängen Sie den Bodenbelag aus und klappen Sie ihn auf den Gepäckraumboden.
ACHTUNG!
Überprüfen Sie die sichere Befestigung des Reserverads und der Werk-
zeugbox, damit die Insassen im Fa lle eines Zusammenstoßes oder bei
einem abrupten Bremsen nicht verletzt werden.Reifenreparaturset*
Sie finden das Reifenreparaturset (bei Fahrzeugen ohne
Reserverad) unter dem Ladeboden im Gepäckraum.Für den Fall einer Reifenpanne ist Ihr Fahrzeug mit dem Tire-Mobility-System
„Reifenreparaturset“ ausgestattet Das Reifenreparaturset besteht aus eine
m Dichtungsmittel für die Reparatur
der Reifenpanne und aus einem Kompressor zur Erzeugung des für den
Reifen erforderlichen Fülldrucks. Damit können bis zu 4 mm große Reifenbe-
schädigungen durch Fremdkörper zuverlässig abgedichtet werden.
Hinweis
•
Nehmen Sie bitte fachmännische Hilf e in Anspruch, wenn eine Reparatur
mit dem Reifendichtmittel nicht möglich ist.
Rad wechselnVorarbeiten
Vor dem eigentlichen Radwechsel sind einige Vorarbeiten zu
machen.– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit vom fließenden Verkehr ab. Die Stelle soll waagerecht sein.
– Lassen Sie alle Mitfahrer aussteigen. Sie sollen sich außerhalb des Gefahrenbereiches aufhalten (z. B. hinter einer Leitplanke).
– Schalten Sie den Motor aus und die Warnblinkanlage ein.
–Ziehen Sie die Handbremse fest an.
– Legen Sie den ersten Gang ein, oder stellen Sie bei Fahrzeugen
mit Automatikgetriebe den Wählhebel auf die Position P.
– Bei Anhängerbetrieb: kuppeln Sie den Anhänger von Ihrem Fahr- zeug ab.
7)Das 17-Zoll-Reserverad ist nur bei solchen Fahrzeugen vorhanden, bei denen die
Bremsoption "SEAT Racing Brakes" gewählt worden ist.
IBI_ALE_0707 Seite 214 Freitag, 3. August 2007 1:26 13

Selbsthilfe215
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

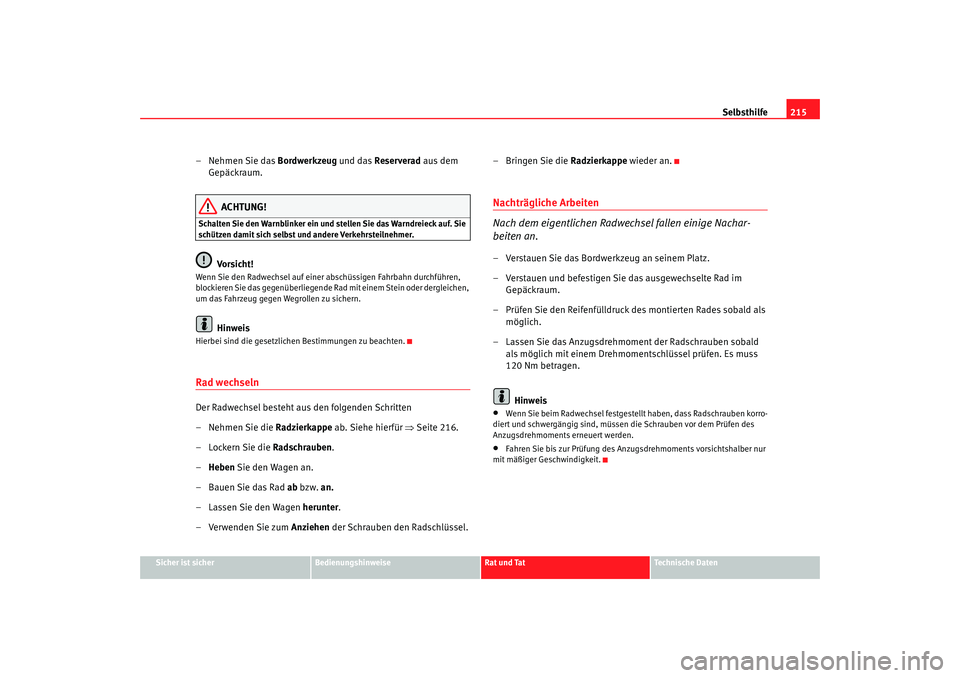

– Nehmen Sie das Bordwerkzeug und das Reserverad aus dem
Gepäckraum.
ACHTUNG!
Schalten Sie den Warnblinker ein und stellen Sie das Warndreieck auf. Sie
schützen damit sich selbst und andere Verkehrsteilnehmer.
Vorsicht!
Wenn Sie den Radwechsel auf einer abschüssigen Fahrbahn durchführen,
blockieren Sie das gegenüberliegende Rad mit einem Stein oder dergleichen,
um das Fahrzeug gegen Wegrollen zu sichern.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten.Rad wechselnDer Radwechsel besteht aus den folgenden Schritten
– Nehmen Sie die Radzierkappe ab. Siehe hierfür ⇒Seite 216.
–Lockern Sie die Radschrauben .
– Heben Sie den Wagen an.
– Bauen Sie das Rad ab bzw. an.
– Lassen Sie den Wagen herunter.
– Verwenden Sie zum Anziehen der Schrauben den Radschlüssel. – Bringen Sie die
Radzierkappe wieder an.
Nachträgliche Arbeiten
Nach dem eigentlichen Radwechsel fallen einige Nachar-
beiten an.– Verstauen Sie das Bordwerkzeug an seinem Platz.
– Verstauen und befestigen Sie das ausgewechselte Rad im
Gepäckraum.
– Prüfen Sie den Reifenfülldruck des montierten Rades sobald als möglich.
– Lassen Sie das Anzugsdrehmoment der Radschrauben sobald als möglich mit einem Drehmomentschlüssel prüfen. Es muss
120 Nm betragen.
Hinweis•
Wenn Sie beim Radwechsel festgestellt haben, dass Radschrauben korro-
diert und schwergängig sind, müssen die Schrauben vor dem Prüfen des
Anzugsdrehmoments erneuert werden.
•
Fahren Sie bis zur Prüfung des Anzugsdrehmoments vorsichtshalber nur
mit mäßiger Geschwindigkeit.
IBI_ALE_0707 Seite 215 Freitag, 3. August 2007 1:26 13

Selbsthilfe

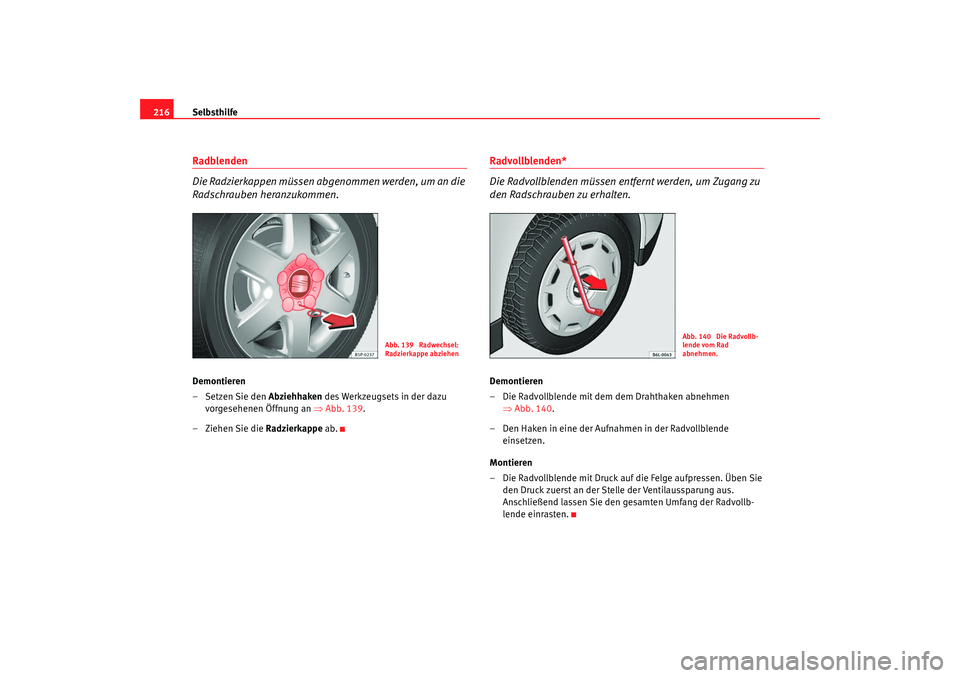

216Radblenden
Die Radzierkappen müssen abgenommen werden, um an die
Radschrauben heranzukommen.Demontieren
–Setzen Sie den Abziehhaken des Werkzeugsets in der dazu
vorgesehenen Öffnung an ⇒Abb. 139 .
–Ziehen Sie die Radzierkappe ab.
Radvollblenden*
Die Radvollblenden müssen entfernt werden, um Zugang zu
den Radschrauben zu erhalten.Demontieren
– Die Radvollblende mit dem dem Drahthaken abnehmen ⇒Abb. 140 .
– Den Haken in eine der Aufnahmen in der Radvollblende einsetzen.
Montieren
– Die Radvollblende mit Druck auf die Felge aufpressen. Üben Sie den Druck zuerst an der Stelle der Ventilaussparung aus.
Anschließend lassen Sie den gesamten Umfang der Radvollb-
lende einrasten.
Abb. 139 Radwechsel:
Radzierkappe abziehen
Abb. 140 Die Radvollb-
lende vom Rad
abnehmen.
IBI_ALE_0707 Seite 216 Freitag, 3. August 2007 1:26 13

Selbsthilfe217
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

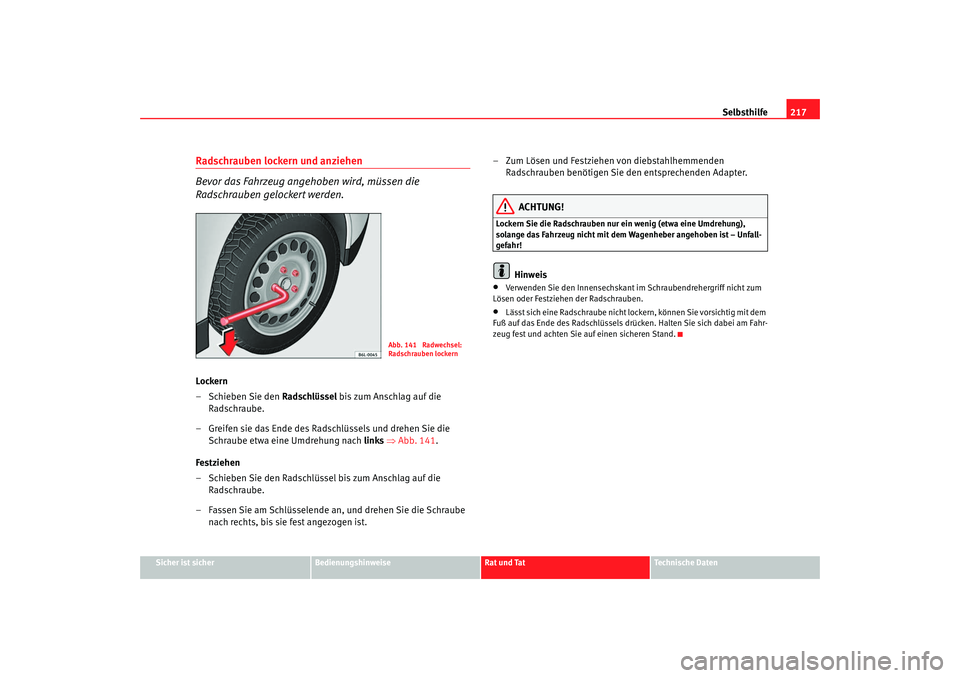

Radschrauben lockern und anziehen
Bevor das Fahrzeug ange hoben wird, müssen die
Radschrauben gelockert werden.Lockern
– Schieben Sie den Radschlüssel bis zum Anschlag auf die
Radschraube.
– Greifen sie das Ende des Radschlüssels und drehen Sie die Schraube etwa eine Umdrehung nach links ⇒ Abb. 141 .
Festziehen
– Schieben Sie den Radschlüssel bis zum Anschlag auf die Radschraube.
– Fassen Sie am Schlüsselende an, und drehen Sie die Schraube nach rechts, bis sie fest angezogen ist. – Zum Lösen und Festziehen von diebstahlhemmenden
Radschrauben benötigen Sie den entsprechenden Adapter.
ACHTUNG!
Lockern Sie die Radschrauben nur ein wenig (etwa eine Umdrehung),
solange das Fahrzeug nicht mit dem Wagenheber angehoben ist – Unfall-
gefahr!
Hinweis
•
Verwenden Sie den Innensechskant im Schraubendrehergriff nicht zum
Lösen oder Festziehen der Radschrauben.
•
Lässt sich eine Radschraube nicht loc kern, können Sie vorsichtig mit dem
Fuß auf das Ende des Radschlüssels drücken. Halten Sie sich dabei am Fahr-
zeug fest und achten Sie auf einen sicheren Stand.
Abb. 141 Radwechsel:
Radschrauben lockern
IBI_ALE_0707 Seite 217 Freitag, 3. August 2007 1:26 13

Selbsthilfe

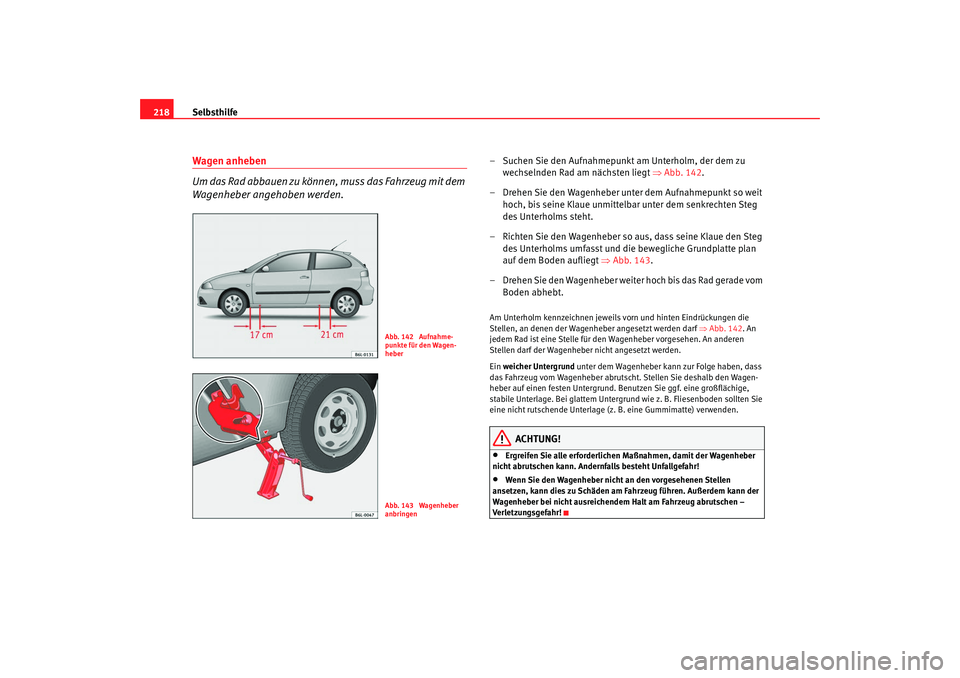

218Wagen anheben
Um das Rad abbauen zu können, muss das Fahrzeug mit dem
Wagenheber angehoben werden.
– Suchen Sie den Aufnahmepunkt am Unterholm, der dem zu
wechselnden Rad am nächsten liegt ⇒Abb. 142 .
– Drehen Sie den Wagenheber unter dem Aufnahmepunkt so weit hoch, bis seine Klaue unmittelbar unter dem senkrechten Steg
des Unterholms steht.
– Richten Sie den Wagenheber so aus, dass seine Klaue den Steg des Unterholms umfasst und die bewegliche Grundplatte plan
auf dem Boden aufliegt ⇒ Abb. 143.
– Drehen Sie den Wagenheber weiter hoch bis das Rad gerade vom Boden abhebt.Am Unterholm kennzeichnen jeweils vo rn und hinten Eindrückungen die
Stellen, an denen der Wagenheber angesetzt werden darf ⇒Abb. 142 . An
jedem Rad ist eine Stelle für den Wagenheber vorgesehen. An anderen
Stellen darf der Wagenheber nicht angesetzt werden.
Ein weicher Untergrund unter dem Wagenheber kann zur Folge haben, dass
das Fahrzeug vom Wagenheber abrutscht. Stellen Sie deshalb den Wagen-
heber auf einen festen Untergrund. Benu tzen Sie ggf. eine großflächige,
stabile Unterlage. Bei glattem Untergrund wie z. B. Fliesenboden sollten Sie
eine nicht rutschende Unterlage (z. B. eine Gummimatte) verwenden.
ACHTUNG!
•
Ergreifen Sie alle erforderlichen Maßnahmen, damit der Wagenheber
nicht abrutschen kann. Andern falls besteht Unfallgefahr!
•
Wenn Sie den Wagenheber nicht an den vorgesehenen Stellen
ansetzen, kann dies zu Schäden am Fahrzeug führen. Außerdem kann der
Wagenheber bei nicht ausreichendem Halt am Fahrzeug abrutschen –
Verletzungsgefahr!
Abb. 142 Aufnahme-
punkte für den Wagen-
heberAbb. 143 Wagenheber
anbringen
IBI_ALE_0707 Seite 218 Freitag, 3. August 2007 1:26 13
