Seat Ibiza 5D 2007 Betriebsanleitung (in German)

Beschreibung der Angaben249
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

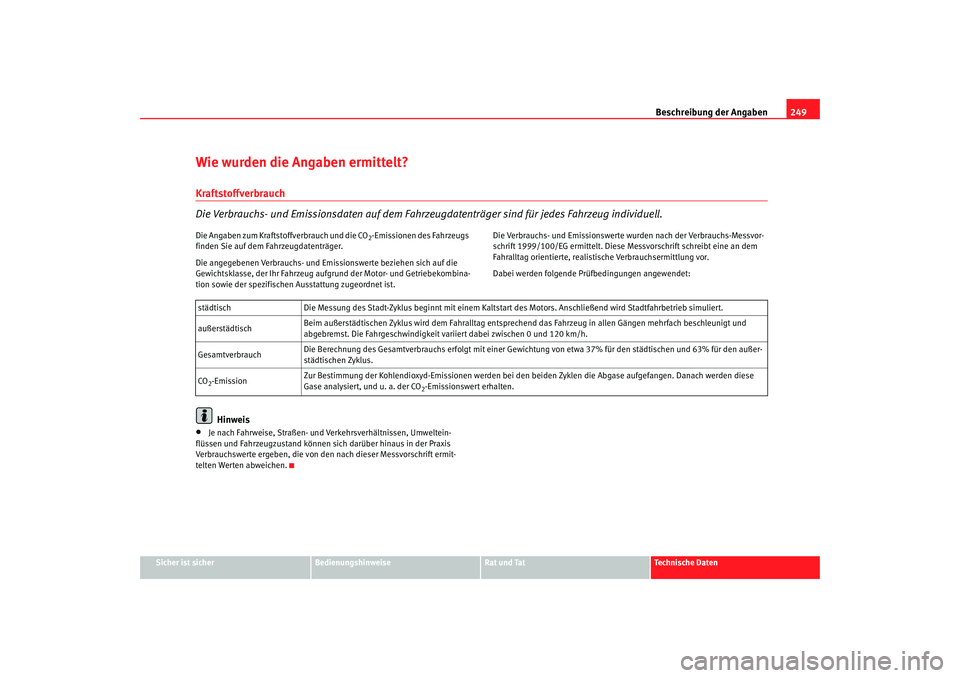

Wie wurden die Angaben ermittelt?Kraftstoffverbrauch
Die Verbrauchs- und Emissionsdaten auf dem Fahrzeugdatenträger sind für jedes Fahrzeug individuell.Die Angaben zum Kraftstoffverbrauch und die CO
2-Emissionen des Fahrzeugs
finden Sie auf dem Fahrzeugdatenträger.
Die angegebenen Verbrauchs- und Emissionswerte beziehen sich auf die
Gewichtsklasse, der Ihr Fahrzeug auf grund der Motor- und Getriebekombina-
tion sowie der spezifischen Ausstattung zugeordnet ist. Die Verbrauchs- und Emissionswerte wurden nach der Verbrauchs-Messvor-
schrift 1999/100/EG ermittelt. Diese Mess
vorschrift schreibt eine an dem
Fahralltag orientierte, realistische Verbrauchsermittlung vor.
Dabei werden folgende Prüfbedingungen angewendet:
Hinweis
•
Je nach Fahrweise, Straßen- und Verkehrsverhältnissen, Umweltein-
flüssen und Fahrzeugzustand können si ch darüber hinaus in der Praxis
Verbrauchswerte ergeben, die von den nach dieser Messvorschrift ermit-
telten Werten abweichen. städtisch
Die Messung des Stadt-Zyklus beginnt mit einem Kaltstart des Motors. Anschließend wird Stadtfahrbetrieb simuliert.
außerstädtisch Beim außerstädtischen Zyklus wird dem Fahralltag entsprechend das Fahrzeug in allen Gängen mehrfach beschleunigt und
abgebremst. Die Fahrgeschwindigkeit variiert dabei zwischen 0 und 120 km/h.
Gesamtverbrauch Die Berechnung des Gesamtverbrauchs erfolgt mit einer Gewich
tung von etwa 37% für den städtischen und 63% für den außer-
städtischen Zyklus.
CO2-Emission Zur Bestimmung der Kohlendioxyd-Emissionen werden bei den be
iden Zyklen die Abgase aufgefangen. Danach werden diese
Gase analysiert, und u. a. der CO
2-Emissionswert erhalten.
IBI_ALE_0707 Seite 249 Freitag, 3. August 2007 1:26 13

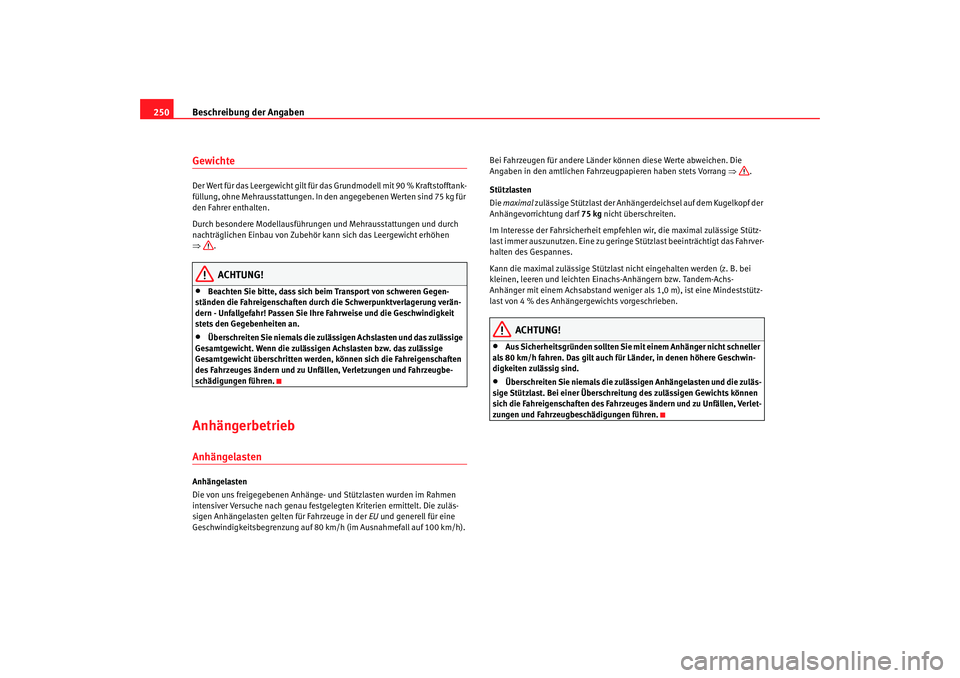

Beschreibung der Angaben
250GewichteDer Wert für das Leergewicht gilt für das Grundmodell mit 90 % Kraftstofftank-
füllung, ohne Mehrausstattungen. In de n angegebenen Werten sind 75 kg für
den Fahrer enthalten.
Durch besondere Modellausführungen und Mehrausstattungen und durch
nachträglichen Einbau von Zubehör kann sich das Leergewicht erhöhen
⇒ .
ACHTUNG!
•
Beachten Sie bitte, dass sich beim Transport von schweren Gegen-
ständen die Fahreigenschaften durch die Schwerpunktverlagerung verän-
dern - Unfallgefahr! Passen Sie Ihre Fahrweise und die Geschwindigkeit
stets den Gegebenheiten an.
•
Überschreiten Sie niemals die zulässigen Achslasten und das zulässige
Gesamtgewicht. Wenn die zulässigen Achslasten bzw. das zulässige
Gesamtgewicht überschritten werden, können sich die Fahreigenschaften
des Fahrzeuges ändern und zu Unfä llen, Verletzungen und Fahrzeugbe-
schädigungen führen.
AnhängerbetriebAnhängelastenAnhängelasten
Die von uns freigegebenen Anhänge- und Stützlasten wurden im Rahmen
intensiver Versuche nach genau festgelegten Kriterien ermittelt. Die zuläs-
sigen Anhängelasten gelten für Fahrzeuge in der EU und generell für eine
Geschwindigkeitsbegrenzu ng auf 80 km/h (im Ausnahmefall auf 100 km/h). Bei Fahrzeugen für andere Länder können diese Werte abweichen. Die
Angaben in den amtlichen Fahrze
ugpapieren haben stets Vorrang ⇒.
Stützlasten
Die maximal zulässige Stützlast der Anhängerdeichsel auf dem Kugelkopf der
Anhängevorrichtung darf 75 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen wir, die maximal zulässige Stütz-
last immer auszunutzen. Eine zu geringe Stützlast beeinträchtigt das Fahrver-
halten des Gespannes.
Kann die maximal zulässige Stützlast nicht eingehalten werden (z. B. bei
kleinen, leeren und leichten Einachs-Anhängern bzw. Tandem-Achs-
Anhänger mit einem Achsabstand weni ger als 1,0 m), ist eine Mindeststütz-
last von 4 % des Anhängergewichts vorgeschrieben.
ACHTUNG!
•
Aus Sicherheitsgründen sollten Sie mit einem Anhänger nicht schneller
als 80 km/h fahren. Das gilt auch für Länder, in denen höhere Geschwin-
digkeiten zulässig sind.
•
Überschreiten Sie niemals die zulässigen Anhängelasten und die zuläs-
sige Stützlast. Bei einer Überschreitung des zulässigen Gewichts können
sich die Fahreigenschaften des Fahrzeuges ändern und zu Unfällen, Verlet-
zungen und Fahrzeugbeschädigungen führen.
IBI_ALE_0707 Seite 250 Freitag, 3. August 2007 1:26 13

Beschreibung der Angaben251
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

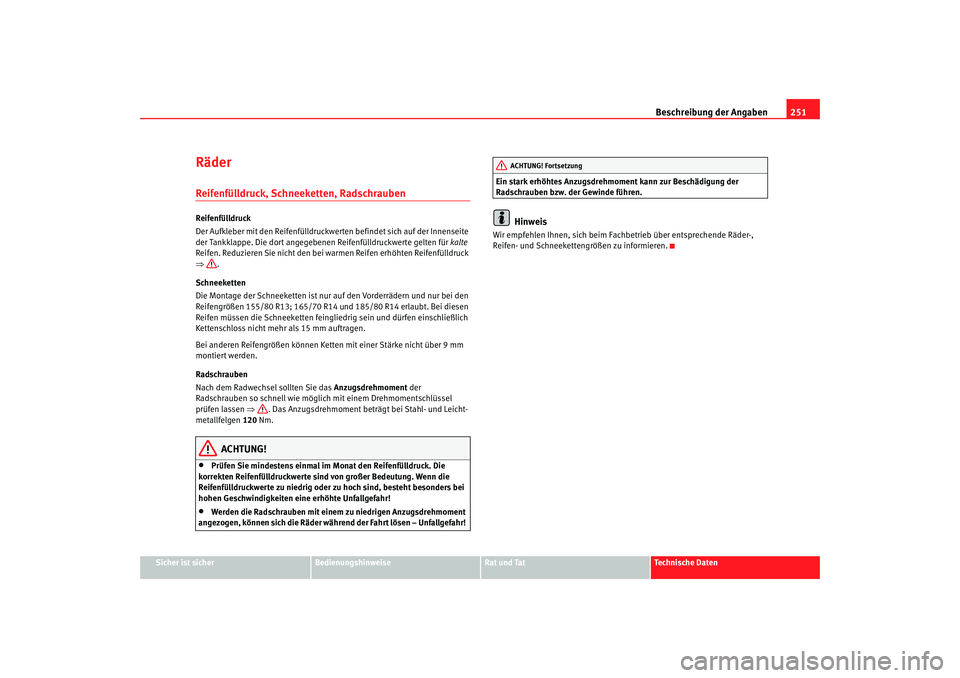

RäderReifenfülldruck, Schneeketten, RadschraubenReifenfülldruck
Der Aufkleber mit den Reifenfülldruckwerten befindet sich auf der Innenseite
der Tankklappe. Die dort angegebenen Reifenfülldruckwerte gelten für kalte
Reifen. Reduzieren Sie nicht den bei warmen Reifen erhöhten Reifenfülldruck
⇒ .
Schneeketten
Die Montage der Schneeketten ist nur auf den Vorderrädern und nur bei den
Reifengrößen 155/80 R13; 165/70 R14 und 185/80 R14 erlaubt. Bei diesen
Reifen müssen die Schneeketten feingliedrig sein und dürfen einschließlich
Kettenschloss nicht mehr als 15 mm auftragen.
Bei anderen Reifengrößen können Kett en mit einer Stärke nicht über 9 mm
montiert werden.
Radschrauben
Nach dem Radwechsel sollten Sie das Anzugsdrehmoment der
Radschrauben so schnell wie mögl ich mit einem Drehmomentschlüssel
prüfen lassen ⇒ . Das Anzugsdrehmoment beträgt bei Stahl- und Leicht-
metallfelgen 120 Nm.
ACHTUNG!
•
Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die
korrekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die
Reifenfülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei
hohen Geschwindigkeiten eine erhöhte Unfallgefahr!
•
Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr! Ein stark erhöhtes Anzugsdrehmome
nt kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.
Hinweis
Wir empfehlen Ihnen, sich beim Fach betrieb über entsprechende Räder-,
Reifen- und Schneekette ngrößen zu informieren.
ACHTUNG! Fortsetzung
IBI_ALE_0707 Seite 251 Freitag, 3. August 2007 1:26 13

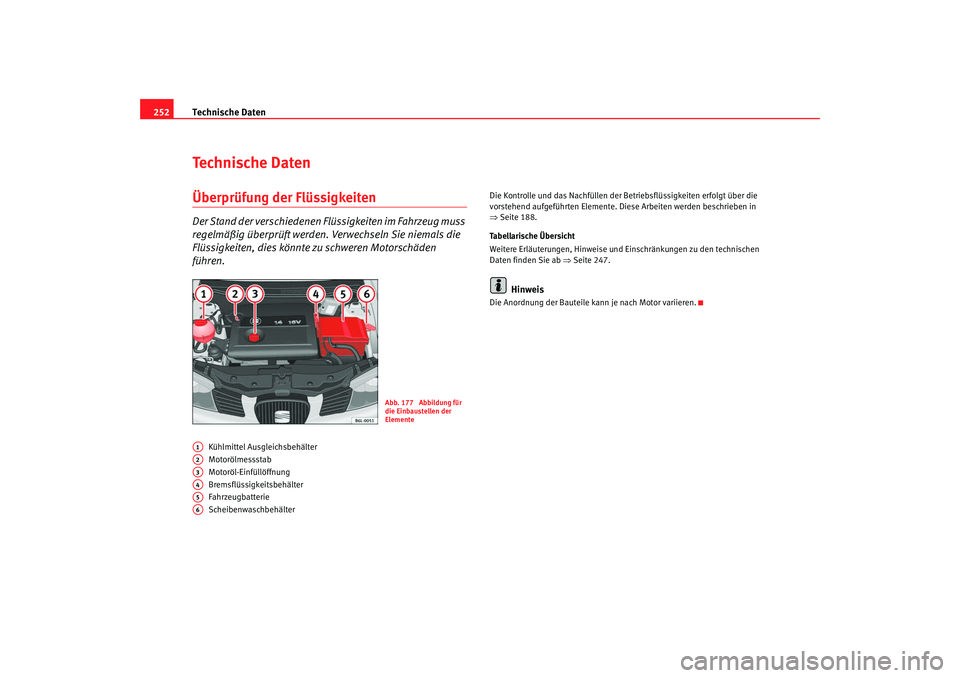

Technische Daten
252Technische DatenÜberprüfung der FlüssigkeitenDer Stand der verschiedenen Flüssigkeiten im Fahrzeug muss
regelmäßig überprüft werden. Verwechseln Sie niemals die
Flüssigkeiten, dies könnte zu schweren Motorschäden
führen.
Kühlmittel Ausgleichsbehälter
Motorölmessstab
Motoröl-Einfüllöffnung
Bremsflüssigkeitsbehälter
Fahrzeugbatterie
Scheibenwaschbehälter Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒
Seite 188.
Tabellarische Übersicht
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab ⇒Seite 247.
Hinweis
Die Anordnung der Bauteile kann je nach Motor variieren.
Abb. 177 Abbildung für
die Einbaustellen der
Elemente
A1A2A3A4A5A6
IBI_ALE_0707 Seite 252 Freitag, 3. August 2007 1:26 13

Technische Daten253
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

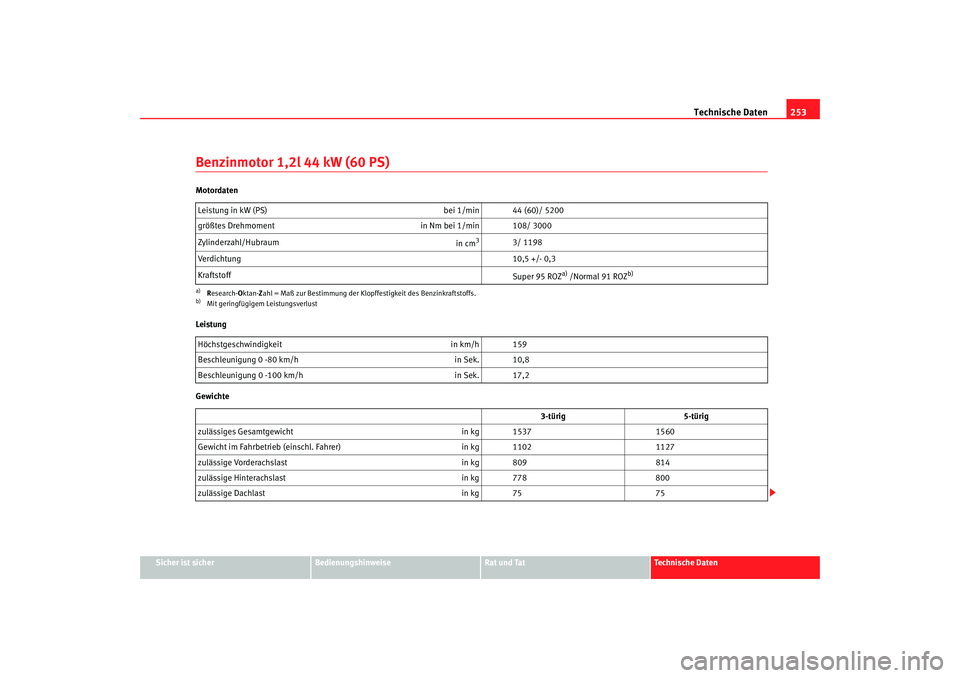

Benzinmotor 1,2l 44 kW (60 PS)Motordaten
Leistung
GewichteLeistung in kW (PS)
bei 1/min 44 (60)/ 5200
größtes Drehmoment in Nm bei 1/min 108/ 3000
Zylinderzahl/Hubraum in cm
3
3/ 1198
Verdichtung 10,5 +/- 0,3
Kraftstoff Super 95 ROZ
a) /Normal 91 ROZ
b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeit in km/h 159
Beschleunigung 0 -80 km/h in Sek. 10,8
Beschleunigung 0 -100 km/h in Sek. 17,2
3-türig 5-türig
zulässiges Gesamtgewicht in kg 15371560
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 11021127
zulässige Vorderachslast in kg 809814
zulässige Hinterachslast in kg 778800
zulässige Dachlast in kg 7575
IBI_ALE_0707 Seite 253 Freitag, 3. August 2007 1:26 13

Technische Daten

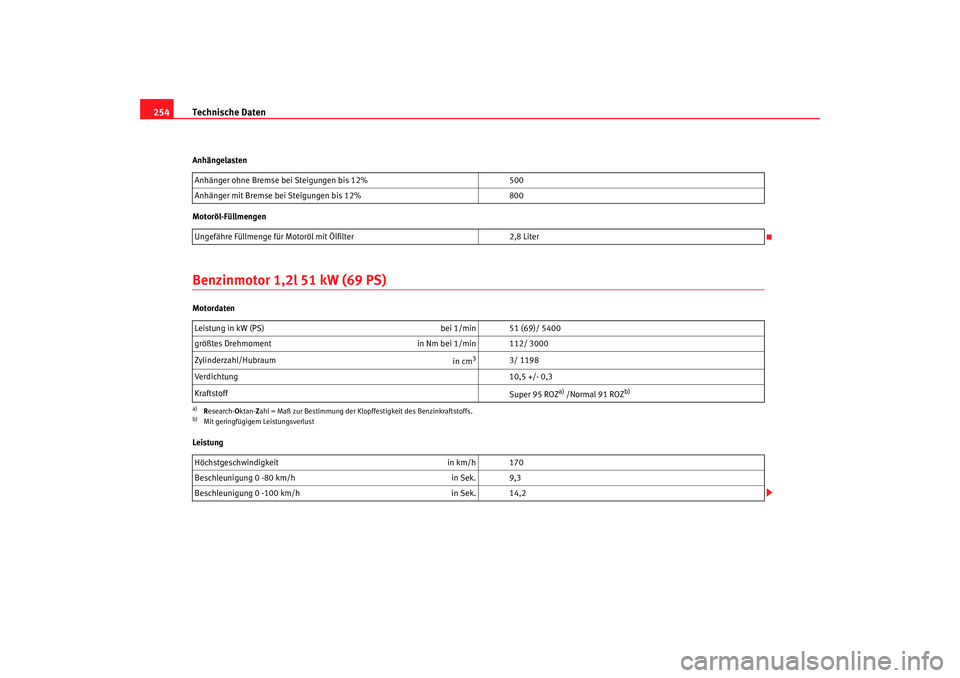

254Anhängelasten
Motoröl-FüllmengenBenzinmotor 1,2l 51 kW (69 PS)Motordaten
Leistung Anhänger ohne Bremse bei Steigungen bis 12%
500
Anhänger mit Bremse bei Steigungen bis 12% 800
Ungefähre Füllmenge für Motoröl mit Ölfilter 2,8 Liter
Leistung in kW (PS) bei 1/min 51 (69)/ 5400
größtes Drehmoment in Nm bei 1/min 112/ 3000
Zylinderzahl/Hubraum in cm
3
3/ 1198
Verdichtung 10,5 +/- 0,3
Kraftstoff Super 95 ROZ
a) /Normal 91 ROZ
b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeit in km/h 170
Beschleunigung 0 -80 km/h in Sek. 9,3
Beschleunigung 0 - 100 km/h in Sek. 14,2
IBI_ALE_0707 Seite 254 Freitag, 3. August 2007 1:26 13

Technische Daten255
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

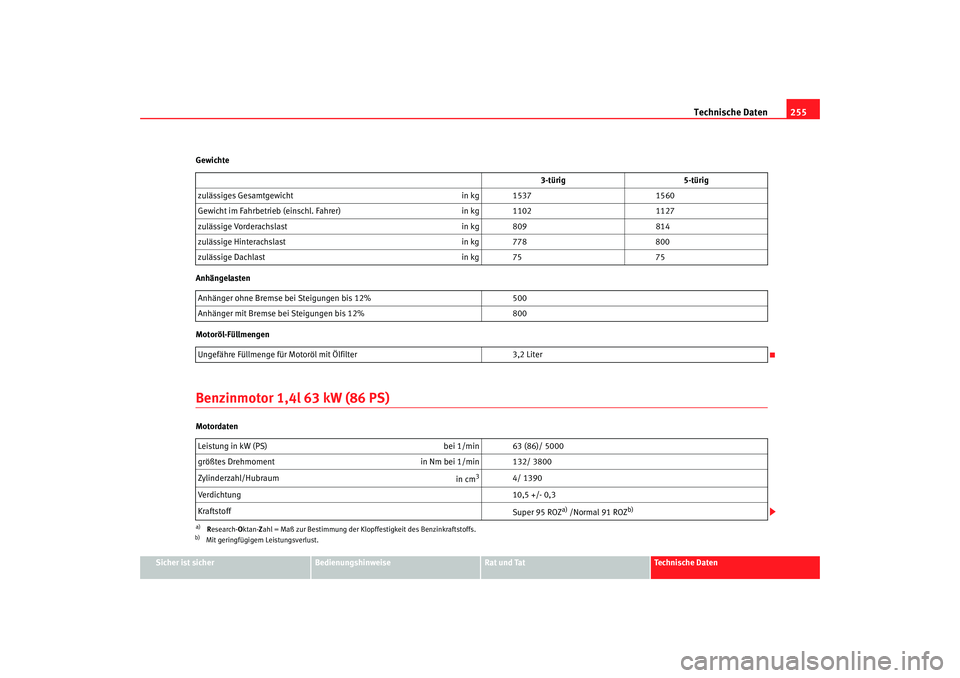

Gewichte
Anhängelasten
Motoröl-Füllmengen
Benzinmotor 1,4l 63 kW (86 PS)Motordaten
3-türig
5-türig
zulässiges Gesamtgewicht in kg 15371560
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 11021127
zulässige Vorderachslast in kg 809814
zulässige Hinterachslast in kg 778800
zulässige Dachlast in kg 7575
Anhänger ohne Bremse bei Steigungen bis 12% 500
Anhänger mit Bremse bei Steigungen bis 12% 800
Ungefähre Füllmenge für Motoröl mit Ölfilter 3,2 Liter
Leistung in kW (PS) bei 1/min 63 (86)/ 5000
größtes Drehmoment in Nm bei 1/min 132/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1390
Verdichtung 10,5 +/- 0,3
Kraftstoff Super 95 ROZ
a) /Normal 91 ROZ
b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
IBI_ALE_0707 Seite 255 Freitag, 3. August 2007 1:26 13
b)Mit geringfügigem Leistungsverlust.

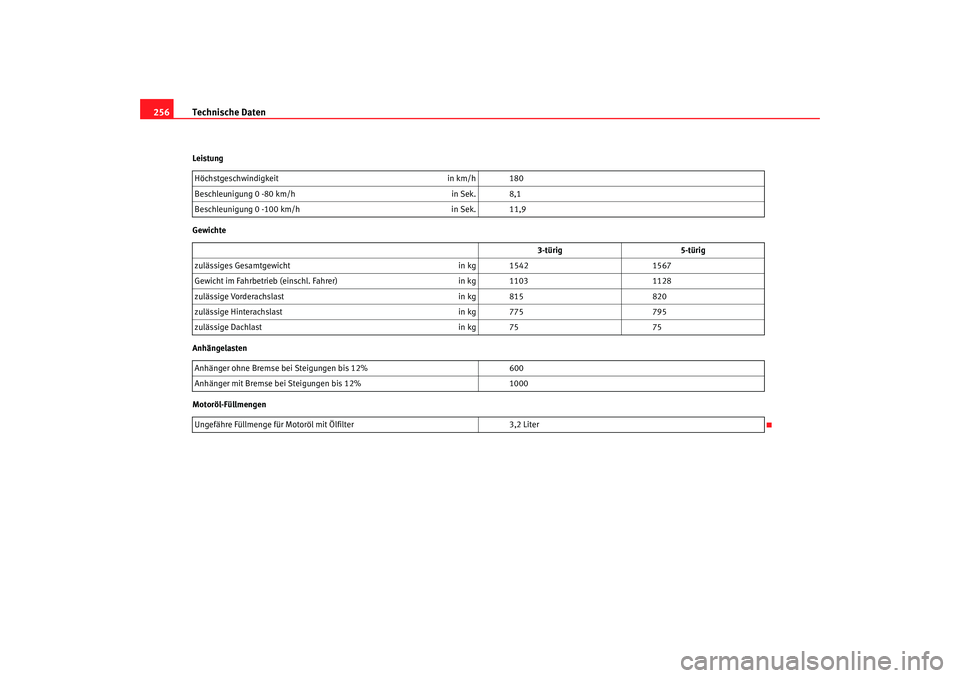

Technische Daten
256Leistung
Gewichte
Anhängelasten
Motoröl-Füllmengen Höchstgeschwindigkeit
in km/h 180
Beschleunigung 0 -80 km/h in Sek. 8,1
Beschleunigung 0 - 100 km/h in Sek. 11,9
3-türig 5-türig
zulässiges Gesamtgewicht in kg 15421567
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 11031128
zulässige Vorderachslast in kg 815820
zulässige Hinterachslast in kg 775795
zulässige Dachlast in kg 7575
Anhänger ohne Bremse bei Steigungen bis 12% 600
Anhänger mit Bremse bei Steigungen bis 12% 1000
Ungefähre Füllmenge für Motoröl mit Ölfilter 3,2 Liter
IBI_ALE_0707 Seite 256 Freitag, 3. August 2007 1:26 13

Technische Daten257
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

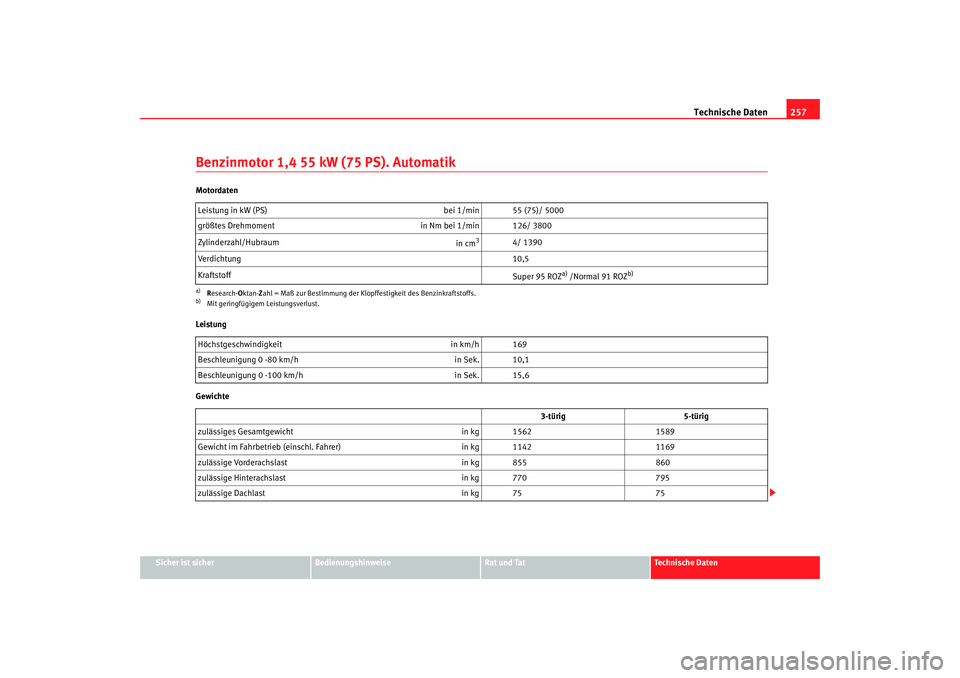

Benzinmotor 1,4 55 kW (75 PS). AutomatikMotordaten
Leistung
GewichteLeistung in kW (PS)
bei 1/min 55 (75)/ 5000
größtes Drehmoment in Nm bei 1/min 126/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1390
Verdichtung 10,5
Kraftstoff Super 95 ROZ
a) /Normal 91 ROZ
b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem Leistungsverlust.Höchstgeschwindigkeit in km/h 169
Beschleunigung 0 -80 km/h in Sek. 10,1
Beschleunigung 0 -100 km/h in Sek. 15,6
3-türig 5-türig
zulässiges Gesamtgewicht in kg 15621589
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 11421169
zulässige Vorderachslast in kg 855860
zulässige Hinterachslast in kg 770795
zulässige Dachlast in kg 7575
IBI_ALE_0707 Seite 257 Freitag, 3. August 2007 1:26 13

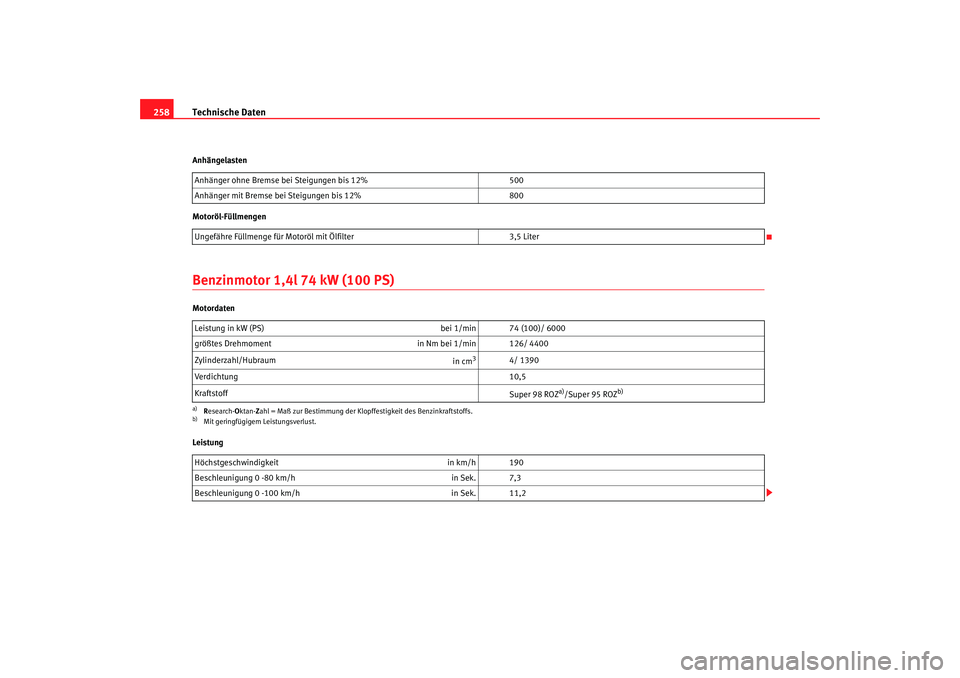

Technische Daten
258Anhängelasten
Motoröl-FüllmengenBenzinmotor 1,4l 74 kW (100 PS)Motordaten
Leistung Anhänger ohne Bremse bei Steigungen bis 12%
500
Anhänger mit Bremse bei Steigungen bis 12% 800
Ungefähre Füllmenge für Motoröl mit Ölfilter 3,5 Liter
Leistung in kW (PS) bei 1/min 74 (100)/ 6000
größtes Drehmoment in Nm bei 1/min 126/ 4400
Zylinderzahl/Hubraum in cm
3
4/ 1390
Verdichtung 10,5
Kraftstoff Super 98 ROZ
a)/Super 95 ROZ
b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem Leistungsverlust.Höchstgeschwindigkeit in km/h 190
Beschleunigung 0 -80 km/h in Sek. 7,3
Beschleunigung 0 - 100 km/h in Sek. 11,2
IBI_ALE_0707 Seite 258 Freitag, 3. August 2007 1:26 13
