Seat Ibiza 5D 2007 Betriebsanleitung (in German)

Selbsthilfe239
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

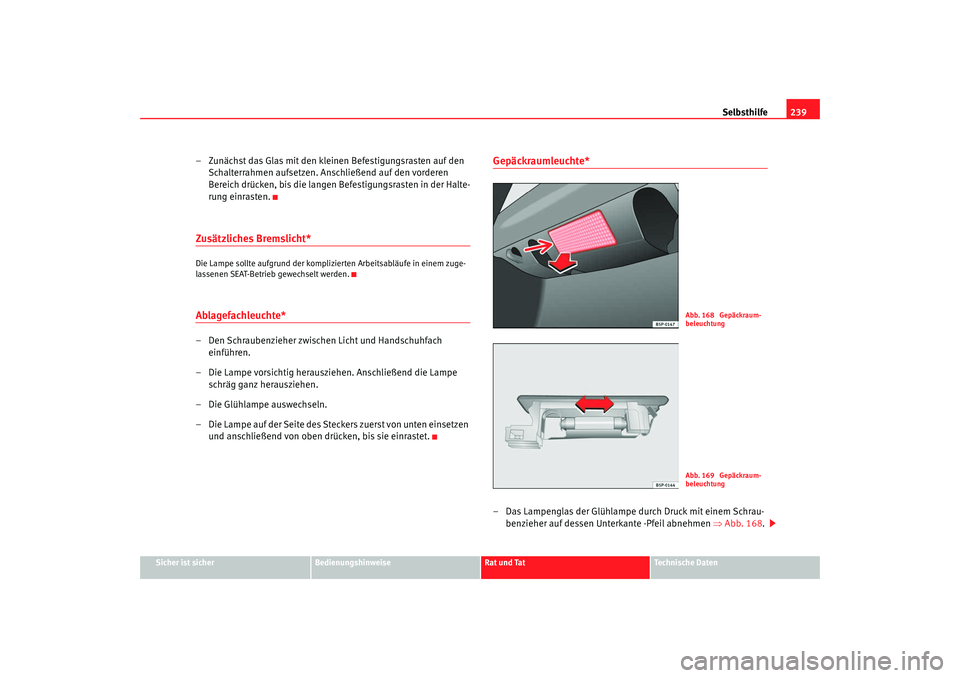

– Zunächst das Glas mit den kleinen Befestigungsrasten auf den
Schalterrahmen aufsetzen. Anschließend auf den vorderen
Bereich drücken, bis die langen Befestigungsrasten in der Halte-
rung einrasten.Zusätzliches Bremslicht*Die Lampe sollte aufgrund der komplizi erten Arbeitsabläufe in einem zuge-
lassenen SEAT-Betrieb gewechselt werden.Ablagefachleuchte*– Den Schraubenzieher zwischen Licht und Handschuhfach einführen.
– Die Lampe vorsichtig herausziehen. Anschließend die Lampe schräg ganz herausziehen.
– Die Glühlampe auswechseln.
– Die Lampe auf der Seite des Steckers zuerst von unten einsetzen und anschließend von oben drücken, bis sie einrastet.
Gepäckraumleuchte*– Das Lampenglas der Glühlampe durch Druck mit einem Schrau-benzieher auf dessen Unterkante -Pfeil abnehmen ⇒Abb. 168 .
Abb. 168 Gepäckraum-
beleuchtungAbb. 169 Gepäckraum-
beleuchtung
IBI_ALE_0707 Seite 239 Freitag, 3. August 2007 1:26 13

Selbsthilfe
240

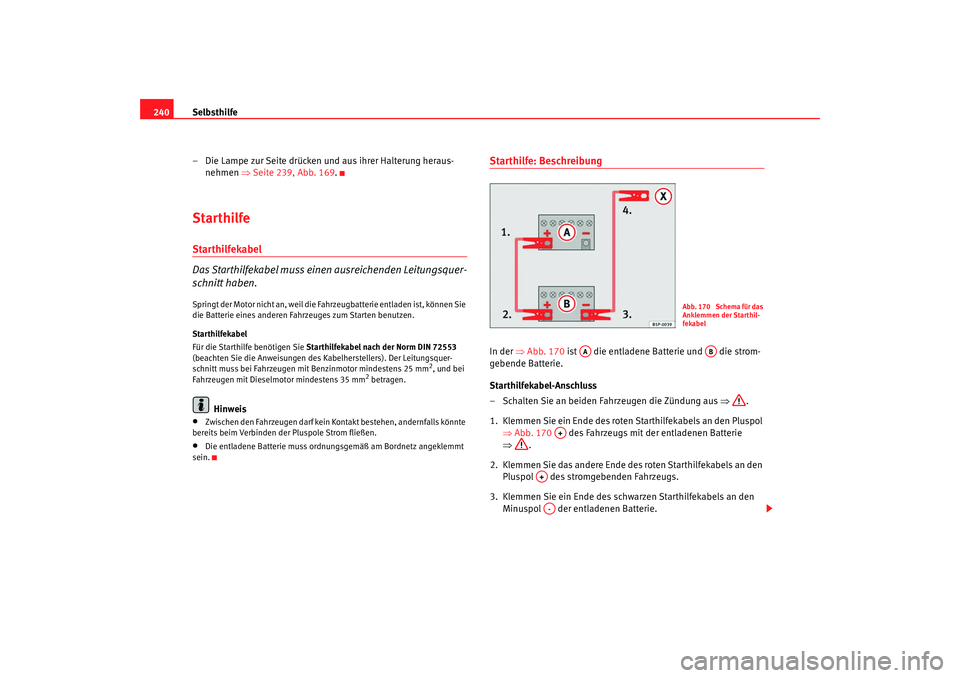

– Die Lampe zur Seite drücken und aus ihrer Halterung heraus-nehmen ⇒Seite 239, Abb. 169.StarthilfeStarthilfekabel
Das Starthilfekabel muss einen ausreichenden Leitungsquer-
schnitt haben.Springt der Motor nicht an, weil die Fa hrzeugbatterie entladen ist, können Sie
die Batterie eines anderen Fahrzeuges zum Starten benutzen.
Starthilfekabel
Für die Starthilfe benötigen Sie Starthilfekabel nach der Norm DIN 72553
(beachten Sie die Anweisungen des Kabelherstellers). Der Leitungsquer-
schnitt muss bei Fahrzeugen mit Benzinmotor mindestens 25 mm
2, und bei
Fahrzeugen mit Dieselmotor mindestens 35 mm
2 betragen.
Hinweis
•
Zwischen den Fahrzeugen darf kein Kontakt bestehen, andernfalls könnte
bereits beim Verbinden der Pluspole Strom fließen.
•
Die entladene Batterie muss ordnungsgemäß am Bordnetz angeklemmt
sein.
Starthilfe: BeschreibungIn der ⇒Abb. 170 ist die entladene Batterie und die strom-
gebende Batterie.
Starthilfekabel-Anschluss
– Schalten Sie an beiden Fahrzeugen die Zündung aus ⇒.
1. Klemmen Sie ein Ende des roten Starthilfekabels an den Pluspol ⇒Abb. 170 des Fahrzeugs mit der entladenen Batterie
⇒ .
2. Klemmen Sie das andere Ende des roten Starthilfekabels an den Pluspol des stromgebenden Fahrzeugs.
3. Klemmen Sie ein Ende des schwarzen Starthilfekabels an den Minuspol der entladenen Batterie.
Abb. 170 Schema für das
Anklemmen der Starthil-
fekabel
AA
AB
A+
A+A-
IBI_ALE_0707 Seite 240 Freitag, 3. August 2007 1:26 13

Selbsthilfe241
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

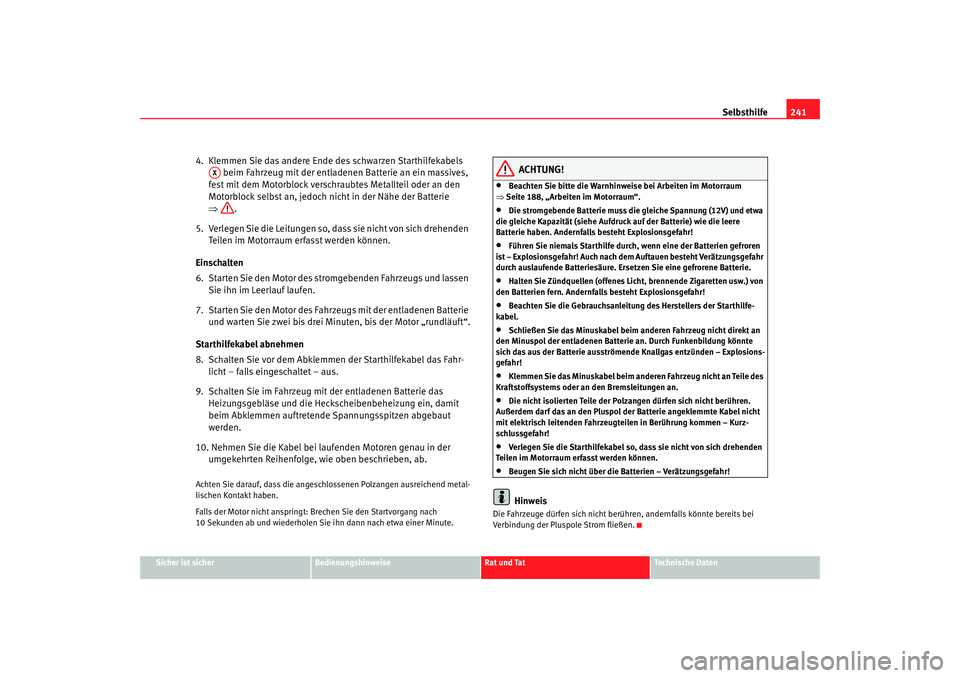

4. Klemmen Sie das andere Ende des schwarzen Starthilfekabels
beim Fahrzeug mit der entladenen Batterie an ein massives,
fest mit dem Motorblock verschraubtes Metallteil oder an den
Motorblock selbst an, jedoch nicht in der Nähe der Batterie
⇒ .
5. Verlegen Sie die Leitungen so, dass sie nicht von sich drehenden Teilen im Motorraum erfasst werden können.
Einschalten
6. Starten Sie den Motor des stromgebenden Fahrzeugs und lassen Sie ihn im Leerlauf laufen.
7. Starten Sie den Motor des Fahrzeugs mit der entladenen Batterie und warten Sie zwei bis drei Minuten, bis der Motor „rundläuft“.
Starthilfekabel abnehmen
8. Schalten Sie vor dem Abklemmen der Starthilfekabel das Fahr- licht – falls eingeschaltet – aus.
9. Schalten Sie im Fahrzeug mit der entladenen Batterie das Heizungsgebläse und die Heckscheibenbeheizung ein, damit
beim Abklemmen auftretende Spannungsspitzen abgebaut
werden.
10. Nehmen Sie die Kabel bei laufenden Motoren genau in der umgekehrten Reihenfolge, wie oben beschrieben, ab.Achten Sie darauf, dass die angeschlossenen Polzangen ausreichend metal-
lischen Kontakt haben.
Falls der Motor nicht anspringt: Brechen Sie den Startvorgang nach
10 Sekunden ab und wiederholen Sie ihn dann nach etwa einer Minute.
ACHTUNG!
•
Beachten Sie bitte die Warnhinweise bei Arbeiten im Motorraum
⇒ Seite 188, „Arbeiten im Motorraum“.
•
Die stromgebende Batterie muss die gleiche Spannung (12V) und etwa
die gleiche Kapazität (siehe Aufdru ck auf der Batterie) wie die leere
Batterie haben. Andernfalls besteht Explosionsgefahr!
•
Führen Sie niemals Starthilfe durch, wenn eine der Batterien gefroren
ist – Explosionsgefahr! Auch nach dem Auftauen besteht Verätzungsgefahr
durch auslaufende Batteriesäure. Ersetzen Sie eine gefrorene Batterie.
•
Halten Sie Zündquellen (offenes Lich t, brennende Zigaretten usw.) von
den Batterien fern. Andernfalls besteht Explosionsgefahr!
•
Beachten Sie die Gebrauchsanleitung des Herstellers der Starthilfe-
kabel.
•
Schließen Sie das Minuskabel beim anderen Fahrzeug nicht direkt an
den Minuspol der entladenen Batterie an. Durch Funkenbildung könnte
sich das aus der Batterie ausströmende Knallgas entzünden – Explosions-
gefahr!
•
Klemmen Sie das Minuskabel beim anderen Fahrzeug nicht an Teile des
Kraftstoffsystems oder an den Bremsleitungen an.
•
Die nicht isolierten Teile der Polzangen dürfen sich nicht berühren.
Außerdem darf das an den Pluspol der Batterie angeklemmte Kabel nicht
mit elektrisch leitenden Fahrzeugteilen in Berührung kommen – Kurz-
schlussgefahr!
•
Verlegen Sie die Starthilfekabel so, dass sie nicht von sich drehenden
Teilen im Motorraum erfasst werden können.
•
Beugen Sie sich nicht über die Batterien – Verätzungsgefahr!Hinweis
Die Fahrzeuge dürfen sich nicht berü hren, andernfalls könnte bereits bei
Verbindung der Pluspole Strom fließen.
AX
IBI_ALE_0707 Seite 241 Freitag, 3. August 2007 1:26 13

Selbsthilfe

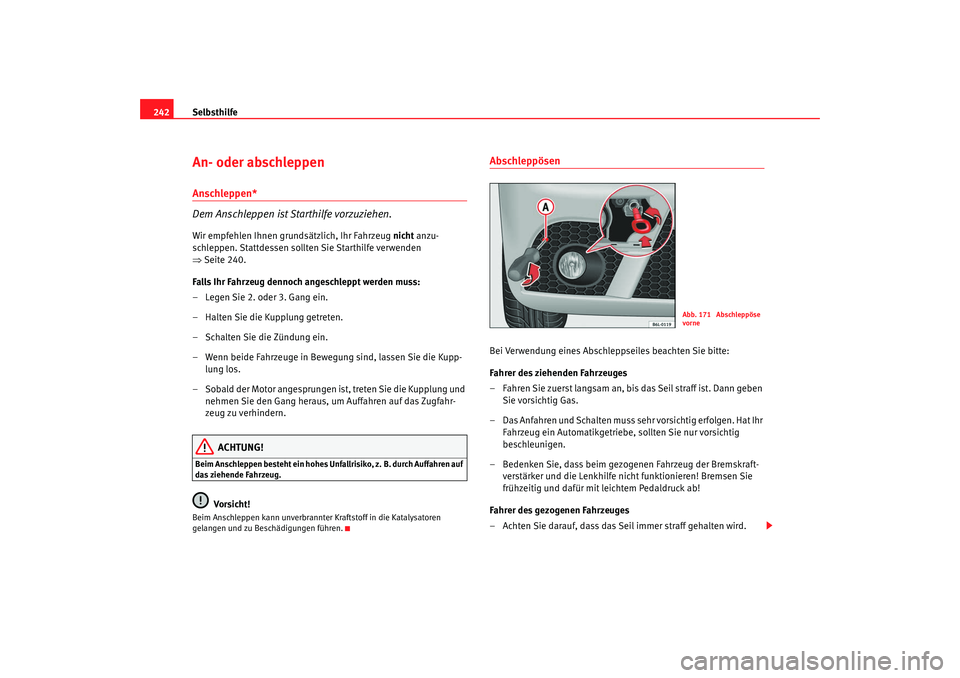

242An- oder abschleppen Anschleppen*
Dem Anschleppen ist Starthilfe vorzuziehen.Wir empfehlen Ihnen grundsätzlich, Ihr Fahrzeug nicht anzu-
schleppen. Stattdessen sollten Sie Starthilfe verwenden
⇒ Seite 240.
Falls Ihr Fahrzeug dennoch angeschleppt werden muss:
– Legen Sie 2. oder 3. Gang ein.
– Halten Sie die Kupplung getreten.
– Schalten Sie die Zündung ein.
– Wenn beide Fahrzeuge in Bewegung sind, lassen Sie die Kupp- lung los.
– Sobald der Motor angesprungen ist, treten Sie die Kupplung und nehmen Sie den Gang heraus, um Auffahren auf das Zugfahr-
zeug zu verhindern.
ACHTUNG!
Beim Anschleppen besteht ein hohes Unfallrisiko, z. B. durch Auffahren auf
das ziehende Fahrzeug.
Vorsicht!
Beim Anschleppen kann unverbrannter Kraftstoff in die Katalysatoren
gelangen und zu Beschädigungen führen.
AbschleppösenBei Verwendung eines Abschleppseiles beachten Sie bitte:
Fahrer des ziehenden Fahrzeuges
– Fahren Sie zuerst langsam an, bis das Seil straff ist. Dann geben Sie vorsichtig Gas.
– Das Anfahren und Schalten muss sehr vorsichtig erfolgen. Hat Ihr Fahrzeug ein Automatikgetriebe, sollten Sie nur vorsichtig
beschleunigen.
– Bedenken Sie, dass beim gezogenen Fahrzeug der Bremskraft- verstärker und die Lenkhilfe nicht funktionieren! Bremsen Sie
frühzeitig und dafür mit leichtem Pedaldruck ab!
Fahrer des gezogenen Fahrzeuges
– Achten Sie darauf, dass das Seil immer straff gehalten wird.
Abb. 171 Abschleppöse
vorne
IBI_ALE_0707 Seite 242 Freitag, 3. August 2007 1:26 13

Selbsthilfe243
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

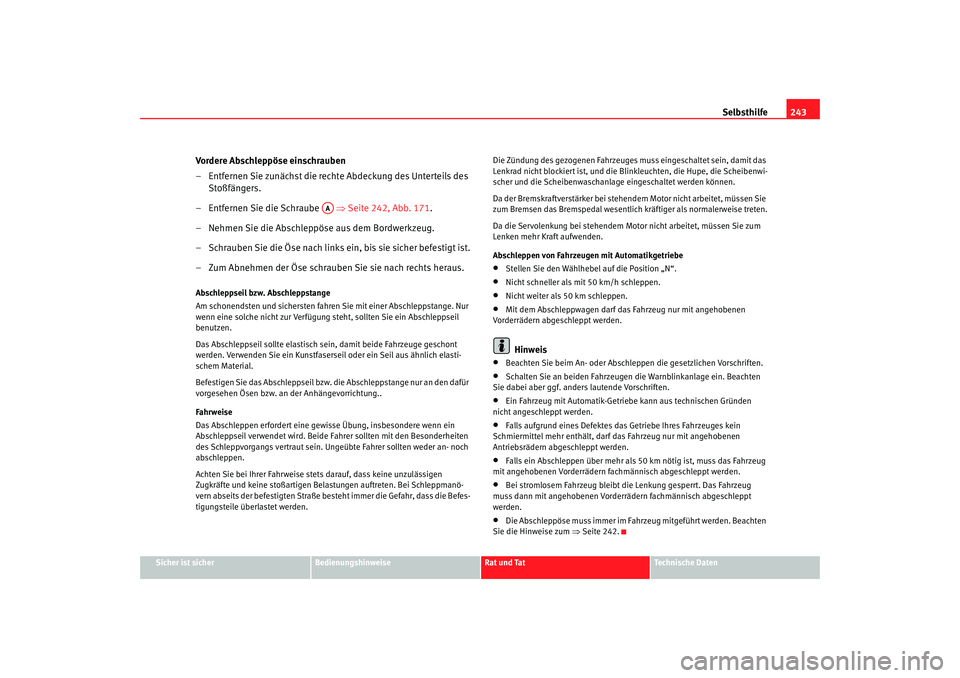

Vordere Abschleppöse einschrauben
– Entfernen Sie zunächst die rechte Abdeckung des Unterteils des
Stoßfängers.
– Entfernen Sie die Schraube ⇒Seite 242, Abb. 171 .
– Nehmen Sie die Abschleppöse aus dem Bordwerkzeug.
– Schrauben Sie die Öse nach links ein, bis sie sicher befestigt ist.
– Zum Abnehmen der Öse schrauben Sie sie nach rechts heraus.Abschleppseil bzw. Abschleppstange
Am schonendsten und sichersten fahr en Sie mit einer Abschleppstange. Nur
wenn eine solche nicht zur Verfügung steht, sollten Sie ein Abschleppseil
benutzen.
Das Abschleppseil sollte elastisch sein, damit beide Fahrzeuge geschont
werden. Verwenden Sie ein Kunstfaserseil oder ein Seil aus ähnlich elasti-
schem Material.
Befestigen Sie das Abschleppseil bzw. die Abschleppstange nur an den dafür
vorgesehen Ösen bzw. an der Anhängevorrichtung..
Fahrweise
Das Abschleppen erfordert eine gewisse Übung, insbesondere wenn ein
Abschleppseil verwendet wird. Beide Fahrer sollten mit den Besonderheiten
des Schleppvorgangs vertraut sein. Ungeübte Fahrer sollten weder an- noch
abschleppen.
Achten Sie bei Ihrer Fahrweise stets darauf, dass keine unzulässigen
Zugkräfte und keine stoßartigen Belastungen auftreten. Bei Schleppmanö-
vern abseits der befestigten Straße best eht immer die Gefahr, dass die Befes-
tigungsteile überlastet werden. Die Zündung des gezogenen Fahrzeuges
muss eingeschaltet sein, damit das
Lenkrad nicht blockiert ist, und die Blinkleuchten, die Hupe, die Scheibenwi-
scher und die Scheibenwaschanlage eingeschaltet werden können.
Da der Bremskraftverstärker bei stehendem Motor nicht arbeitet, müssen Sie
zum Bremsen das Bremspedal wesentlich kräftiger als normalerweise treten.
Da die Servolenkung bei stehendem Mo tor nicht arbeitet, müssen Sie zum
Lenken mehr Kraft aufwenden.
Abschleppen von Fahrzeugen mit Automatikgetriebe
•
Stellen Sie den Wählhebel auf die Position „N“.
•
Nicht schneller als mit 50 km/h schleppen.
•
Nicht weiter als 50 km schleppen.
•
Mit dem Abschleppwagen darf da s Fahrzeug nur mit angehobenen
Vorderrädern abgeschleppt werden.Hinweis
•
Beachten Sie beim An- oder Abschleppen die gesetzlichen Vorschriften.
•
Schalten Sie an beiden Fahrzeugen die Warnblinkanlage ein. Beachten
Sie dabei aber ggf. anders lautende Vorschriften.
•
Ein Fahrzeug mit Automatik-Getrie be kann aus technischen Gründen
nicht angeschleppt werden.
•
Falls aufgrund eines Defektes das Getriebe Ihres Fahrzeuges kein
Schmiermittel mehr enthält, darf das Fahrzeug nur mit angehobenen
Antriebsrädern abgeschleppt werden.
•
Falls ein Abschleppen über mehr als 50 km nötig ist, muss das Fahrzeug
mit angehobenen Vorderrädern fachmännisch abgeschleppt werden.
•
Bei stromlosem Fahrzeug bleibt die Lenkung gesperrt. Das Fahrzeug
muss dann mit angehobenen Vorde rrädern fachmännisch abgeschleppt
werden.
•
Die Abschleppöse muss immer im Fahrzeug mitgeführt werden. Beachten
Sie die Hinweise zum ⇒ Seite 242.
AA
IBI_ALE_0707 Seite 243 Freitag, 3. August 2007 1:26 13

Selbsthilfe

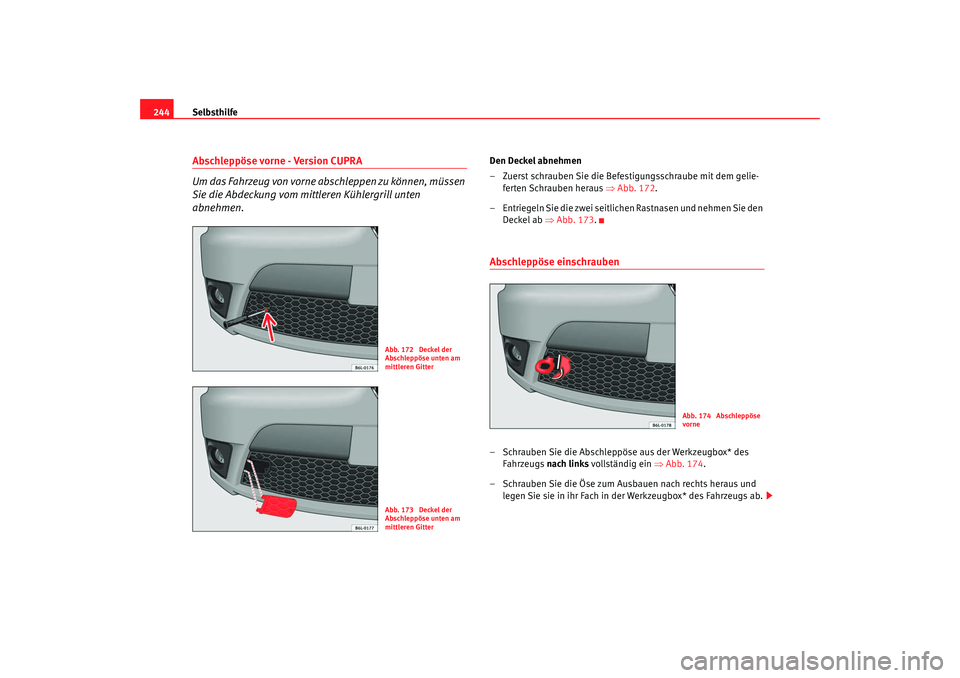

244Abschleppöse vorne - Version CUPRA
Um das Fahrzeug von vorne abschleppen zu können, müssen
Sie die Abdeckung vom mittleren Kühlergrill unten
abnehmen.
Den Deckel abnehmen
– Zuerst schrauben Sie die Befestigungsschraube mit dem gelie-
ferten Schrauben heraus ⇒Abb. 172 .
– Entriegeln Sie die zwei seitlichen Rastnasen und nehmen Sie den Deckel ab ⇒Abb. 173 .Abschleppöse einschrauben– Schrauben Sie die Abschleppöse aus der Werkzeugbox* des
Fahrzeugs nach links vollständig ein ⇒ Abb. 174.
– Schrauben Sie die Öse zum Ausbauen nach rechts heraus und legen Sie sie in ihr Fach in der Werkzeugbox* des Fahrzeugs ab.
Abb. 172 Deckel der
Abschleppöse unten am
mittleren GitterAbb. 173 Deckel der
Abschleppöse unten am
mittleren Gitter
Abb. 174 Abschleppöse
vorne
IBI_ALE_0707 Seite 244 Freitag, 3. August 2007 1:26 13

Selbsthilfe245
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Stellen Sie die zwei seitlichen Rastnasen zum Einbauen der
Abdeckung gegenüber und bringen Sie die Abdeckung in
Einbaulage.

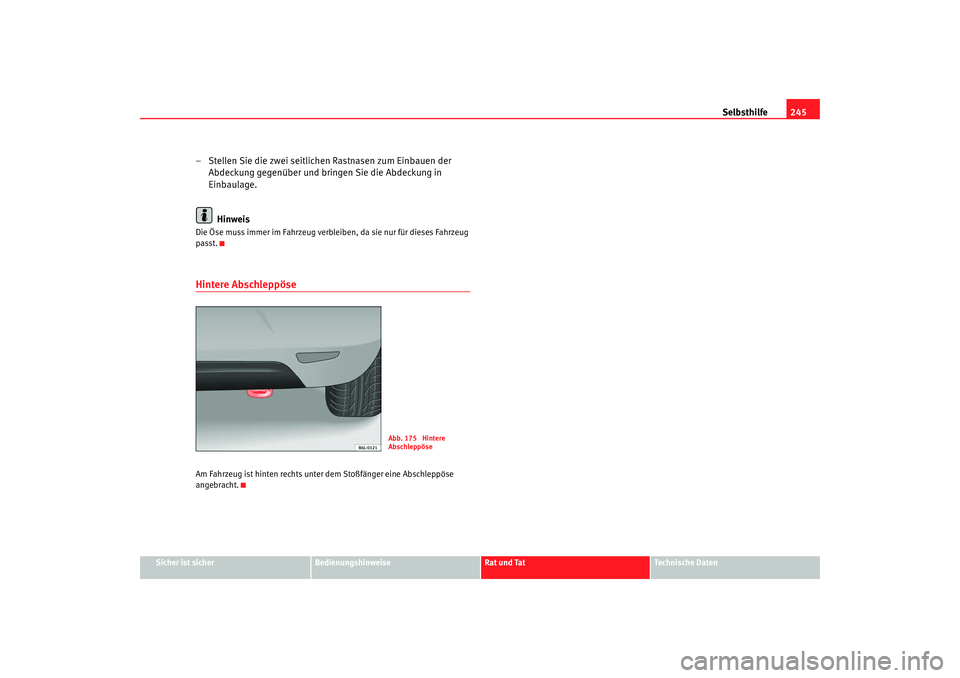

HinweisDie Öse muss immer im Fahrzeug verble iben, da sie nur für dieses Fahrzeug
passt.Hintere AbschleppöseAm Fahrzeug ist hinten rechts unter dem Stoßfänger eine Abschleppöse
angebracht.
Abb. 175 Hintere
Abschleppöse
IBI_ALE_0707 Seite 245 Freitag, 3. August 2007 1:26 13

IBI_ALE_0707 Seite 246 Freitag, 3. August 2007 1:26 13

Beschreibung der Angaben247
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Te c h n i s c h e D a t e nBeschreibung der AngabenWas Sie wissen solltenGrundsätzliches
Die Angaben in den amtlichen Fahrzeugpapieren haben stets Vorrang.Alle Angaben in dieser Anleitung gelt en für das Grundmodell in Spanien. Mit
welchem Motor Ihr Fahrzeug ausgestattet ist, können Sie auch dem Fahrzeug-
datenträger im Serviceplan bzw. den amtlichen Fahrzeugpapieren
entnehmen. Durch Mehrausstattungen oder Modellausführungen sowie bei Sonderfahr-
zeugen und Fahrzeugen für andere Länder können die angegebenen Werte
abweichen.
In diesem Abschnitt 'Technische Daten' verwendete Abkürzungen Abkürzung BedeutungkW Kilowatt, Leistungsangabe des Motors
PS Pferdestärke, (veraltete) Leistungsangabe des Motors
bei 1/min Umdrehungen des Mo tors (Drehzahl) pro Minute
Nm Newtonmeter, Maßeinheit zu r Angabe des Motordrehmoments
l/100 km Kraftstoffverbrauch in Liter auf 100 Kilometer g/km Erzeugte Kohlendioxidmenge in Gramm pro gefahrenen KilometerCO
2
Kohlendioxid
CZ Cetanzahl, Maß zur Bestimmung der Zündwilligkeit des Dieselkraftstoffs
ROZ Research-Oktan-Zahl, Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs
IBI_ALE_0707 Seite 247 Freitag, 3. August 2007 1:26 13

Beschreibung der Angaben
248Fahrzeugkenndaten
Die wichtigsten Daten stehen auf dem Typschild und dem
Fahrzeugdatenträger.Fahrzeuge für bestimmte Export-Länder haben kein Typschild.
Typsch ild
Das Typschild befindet sich auf dem linken Unterholm im Motorraum.
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (Fahrgestellnummer) lässt sich von
außen durch ein Sichtfenster in der Windschutzscheibe ablesen. Das Sicht-
fenster befindet sich auf der linken Fahrzeugseite im unteren Bereich der
Windschutzscheibe. Sie befindet sich auch im Motorraum rechts. Fahrzeugdatenträger
Der Fahrzeugdatenträger ist in der Reserveradmulde im Gepäckraum aufge-
klebt.
Der Fahrzeugdatenträger enthält folgende Daten
⇒Abb. 176:
Diese Fahrzeugdaten finden Sie auch im Serviceplan. Produktions-Steuerungsnummer
Fahrzeug-Identifizierungsnummer (Fahrgestellnummer)
Typ-Kennnummer
Typerklärung / Motorleistung
Motor- und Getriebekennbuchstaben
Lacknummer / Innenausstattungs-Kennnummer
Mehrausstattungs-Kennnummer
Kraftstoffverbrauch
CO
2-Emission
Die Daten aus Punkt 2 bis 9 finden Sie ebenfalls im Serviceplan.
Kraftstoffverbrauch und CO
2-Emission
Kraftstoffverbrauch (l/100 km) / CO
2-Emissionen (g/km) Stadt
Kraftstoffverbrauch (l/100 km) / CO2-Emissionen (g/km) Landstraße
Kraftstoffverbrauch (l/100 km) / CO2-Emissionen (g/km) Mix
Abb. 176 Fahrzeugda-
tenträger – Gepäckraum
A1A2A3A4A5A6A7A8A9AAABAC
IBI_ALE_0707 Seite 248 Freitag, 3. August 2007 1:26 13
