Seat Ibiza 5D 2008 Manual de instrucciones (in Spanish)

Situaciones diversas229
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

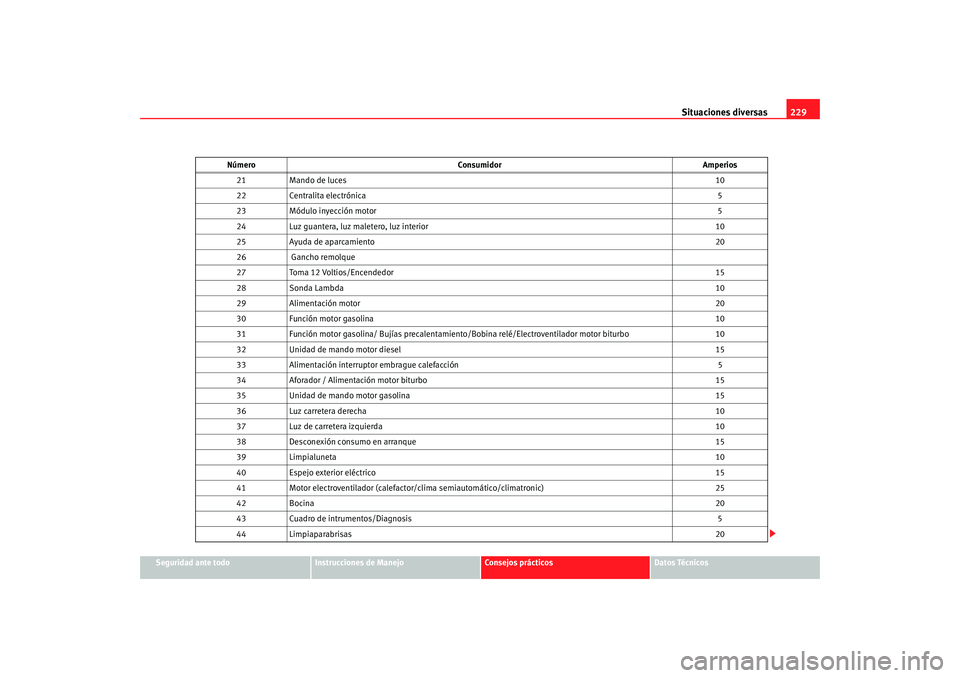

21
Mando de luces 10
22 Centralita electrónica 5
23 Módulo inyección motor 5
24 Luz guantera, luz maletero, luz interior 10
25 Ayuda de aparcamiento 20
26 Gancho remolque
27 Toma 12 Voltios/Encendedor 15
28 Sonda Lambda 10
29 Alimentación motor 20
30 Función motor gasolina 10
31 Función motor gasolina/ Bujías precalentamiento /Bobina relé/Electroventilador motor biturbo 10
32 Unidad de mando motor diesel 15
33 Alimentación interruptor embrague calefacción 5
34 Aforador / Alimentación motor biturbo 15
35 Unidad de mando motor gasolina 15
36 Luz carretera derecha 10
37 Luz de carretera izquierda 10
38 Desconexión consumo en arranque 15
39 Limpialuneta 10
40 Espejo exterior eléctrico 15
41 Motor electroventilador (calefactor/ clima semiautomático/climatronic) 25
42 Bocina 20
43 Cuadro de intrumentos/Diagnosis 5
44 Limpiaparabrisas 20
Número
Consumidor Amperios
Ibiza 250_ES Seite 229 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas
230Dotación de fusibles bajo el volante en el soporte relésFusibles PTC 45
Luneta térmica 20
46 Radio/teléfono VDA/Bluetooth/Mandos en columna 20
47 Climatronic/autoclima 5
48 Centralita de cierre 15
49 Alzacristales delanteros 30
50 Alzacristales posteriores 30
51 Calefacción espejos 5
52 Alarma/Sensor volumétrico 15
53 Aforador TF3 15
54 Luz marcha atrás para cambio automático 15
55 Transformador encendido 15
56 Aforador biturbo 15
57 Luz de cruce derecha 15
58 Luz de cruce izquierda 15
Número Consumidor Amperios
1 Calefacción adicional eléctrica por aire 40
2 Calefacción adicional eléctrica por aire 40
3 Calefacción adicional eléctrica por aire 40
Número
Consumidor Amperios
Ibiza 250_ES Seite 230 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas231
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Fusibles AUX 1
Fusibles AUX 2
Dotación de fusibles en el compartimiento motor sobre la batería
Número
Consumidor Amperios
1 Luz día izquierda 15
2L uz d ía d ere ch a 15
3 Palanca de cambio automático
Número Consumidor Amperios
1 Techo panorámico 20
2 Sensor de lluvia 5
3 Bomba lavafaros 20
Fig. 142 Batería
Fig. 143 Fusible
adicional
Ibiza 250_ES Seite 231 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas

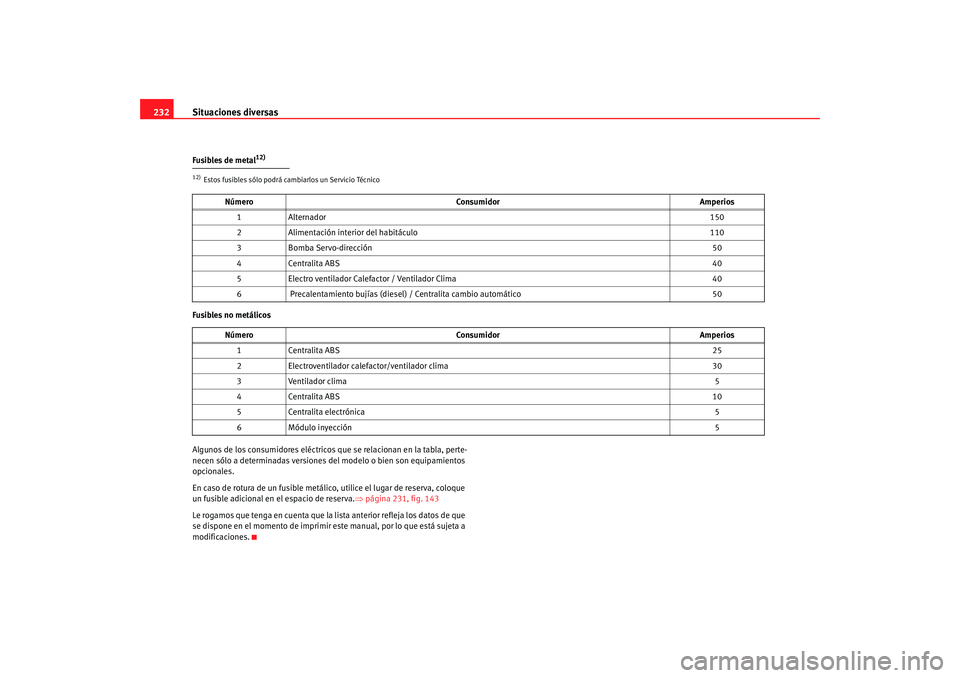

232Fusibles de metal
12)
Fusibles no metálicos
Algunos de los consumidores eléctricos que se relacionan en la tabla, perte-
necen sólo a determinadas versiones de l modelo o bien son equipamientos
opcionales.
En caso de rotura de un fusible metálico, utilice el lugar de reserva, coloque
un fusible adicional en el espacio de reserva. ⇒página 231, fig. 143
Le rogamos que tenga en cuenta que la lista anterior refleja los datos de que
se dispone en el momento de imprimir este manual, por lo que está sujeta a
modificaciones.12)Estos fusibles sólo podrá cambiarlos un Servicio Técnico
Número Consumidor Amperios
1A lt e rn ad or 150
2 Alimentación interior del habitáculo 110
3 Bomba Servo-dirección 50
4 Centralita ABS 40
5 Electro ventilador Calefactor / Ventilador Clima 40
6 Precalentamiento bujías (diesel) / Centralita cambio automático 50
Número Consumidor Amperios
1 Centralita ABS 25
2 Electroventilador calefactor/ventilador clima 30
3 Ventilador clima 5
4 Centralita ABS 10
5 Centralita electrónica 5
6 Módulo inyección 5
Ibiza 250_ES Seite 232 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas233
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

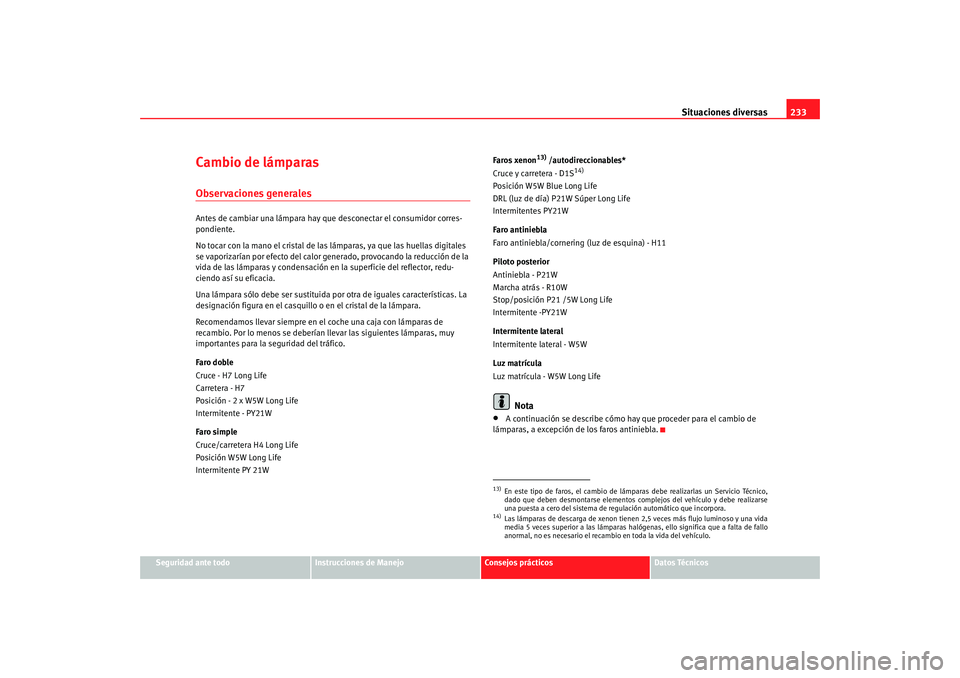

Cambio de lámparasObservaciones generalesAntes de cambiar una lámpara hay que desconectar el consumidor corres-
pondiente.
No tocar con la mano el cristal de las lámparas, ya que las huellas digitales
se vaporizarían por efecto del calor generado, provocando la reducción de la
vida de las lámparas y condensación en la superficie del reflector, redu-
ciendo así su eficacia.
Una lámpara sólo debe ser sustituida por otra de iguales características. La
designación figura en el casquillo o en el cristal de la lámpara.
Recomendamos llevar siempre en el coche una caja con lámparas de
recambio. Por lo menos se deberían ll evar las siguientes lámparas, muy
importantes para la seguridad del tráfico.
Faro doble
Cruce - H7 Long Life
Carretera - H7
Posición - 2 x W5W Long Life
Intermitente - PY21W
Faro simple
Cruce/carretera H4 Long Life
Posición W5W Long Life
Intermitente PY 21W Faros xenon
13) /autodireccionables*
Cruce y carretera - D1S
14)
Posición W5W Blue Long Life
DRL (luz de día) P21W Súper Long Life
Intermitentes PY21W
Faro antiniebla
Faro antiniebla/cornering (luz de esquina) - H11
Piloto posterior
Antiniebla - P21W
Marcha atrás - R10W
Stop/posición P21 /5W Long Life
Intermitente -PY21W
Intermitente lateral
Intermitente lateral - W5W
Luz matrícula
Luz matrícula - W5W Long Life
Nota
•
A continuación se describe cómo hay que proceder para el cambio de
lámparas, a excepción de los faros antiniebla.
13)En este tipo de faros, el cambio de lámparas debe realizarlas un Servicio Técnico,
dado que deben desmontarse elementos complejos del vehículo y debe realizarse
una puesta a cero del sistema de regulación automático que incorpora.14)Las lámparas de descarga de xenon tienen 2,5 veces más flujo luminoso y una vida
media 5 veces superior a las lámparas halógenas, ello significa que a falta de fallo
anormal, no es necesario el recambio en toda la vida del vehículo.
Ibiza 250_ES Seite 233 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas

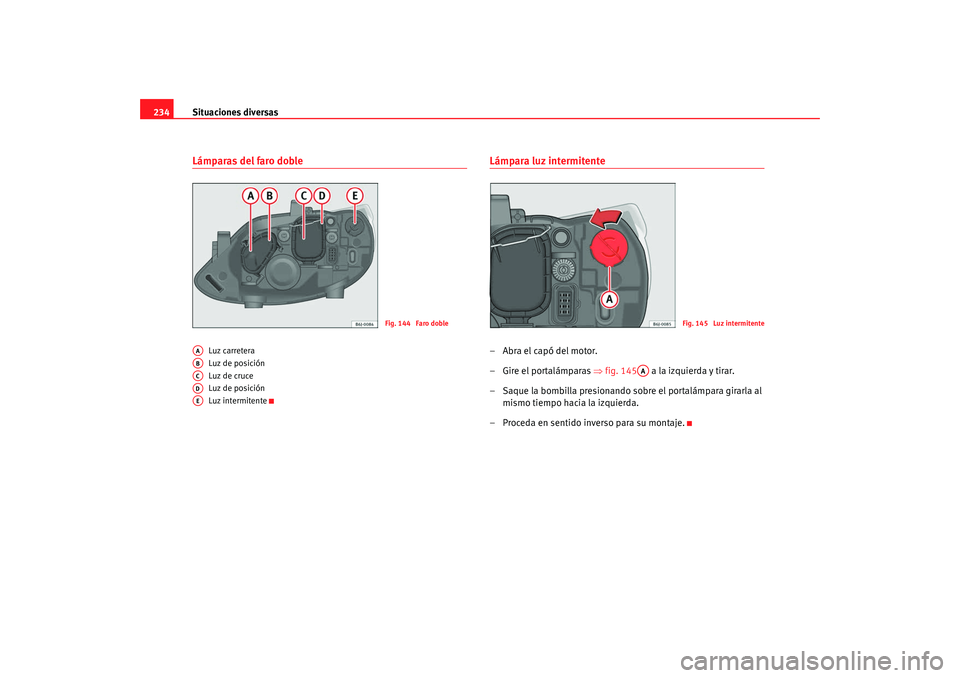

234Lámparas del faro doble
Luz carretera
Luz de posición
Luz de cruce
Luz de posición
Luz intermitente
Lámpara luz intermitente–Abra el capó del motor.
– Gire el portalámparas ⇒ fig. 145 a la izquierda y tirar.
– Saque la bombilla presionando sobre el portalámpara girarla al mismo tiempo hacia la izquierda.
– Proceda en sentido inverso para su montaje.
Fig. 144 Faro doble
AAABACADAE
Fig. 145 Luz intermitente
AA
Ibiza 250_ES Seite 234 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas235
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

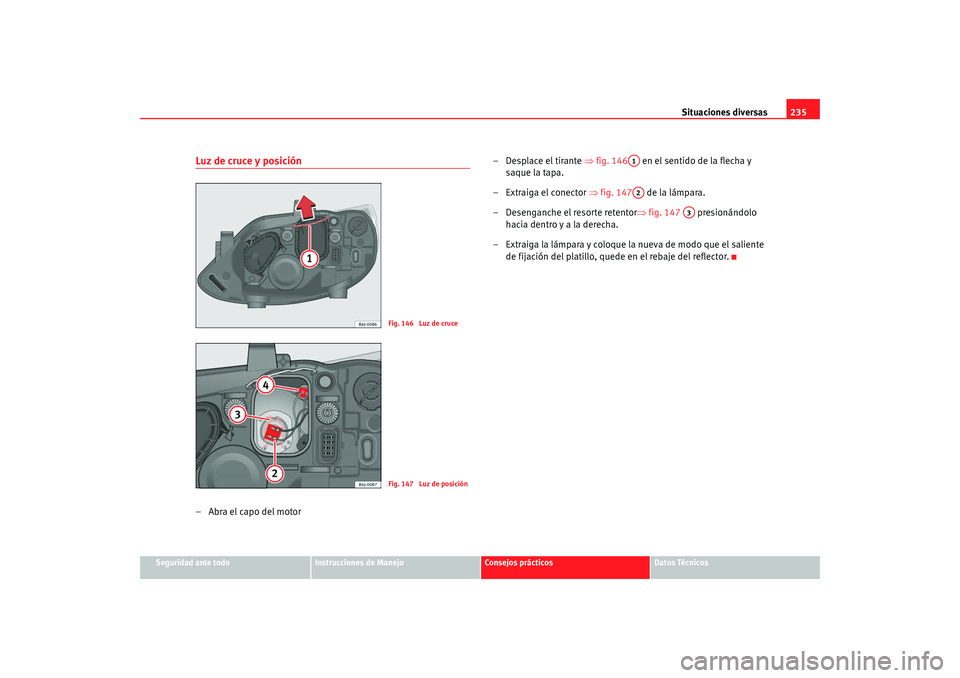

Luz de cruce y posición–Abra el capo del motor – Desplace el tirante
⇒fig. 146 en el sentido de la flecha y
saque la tapa.
– Extraiga el conector ⇒fig. 147 de la lámpara.
– Desenganche el resorte retentor ⇒fig. 147 presionándolo
hacia dentro y a la derecha.
– Extraiga la lámpara y coloque la nueva de modo que el saliente de fijación del platillo, quede en el rebaje del reflector.
Fig. 146 Luz de cruceFig. 147 Luz de posición
A1A2
A3
Ibiza 250_ES Seite 235 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas
236Luz de carretera y posición–Abrar el capo del motor – Desplace el tirante en el sentido de la flecha y saque la
tapa. ⇒fig. 148 .
– Extraiga el conector tirando hacia afuera.
– Saque la lámpara, tirando de la misma y coloque la nueva teniendo en cuenta los rebajes del reflector para que quede bien
encajada.
– Proceda en sentido inverso para su montaje.
Lámparas del faro simple
Luz de posición - Luz de cruce/carretera
Intermitente
Fig. 148 Luz de carreteraFig. 149 Luz de posición
A2
Fig. 150 Faro simple
AAAB
Ibiza 250_ES Seite 236 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas237
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Lámpara luz intermitente–Abra el capó del motor.
– Gire el portalámparas⇒ fig. 151 a la izquierda y tirar.
– Saque la bombilla presionando sobre el portalámparas, girarla al mismo tiempo hacia la izquierda.
– Proceda en sentido inverso para su montaje.
Luz de cruce/carretera–Abra el capo del motor
Fig. 151 Luz intermitente
faro simple
AA
Fig. 152 Luz de
cruce/carretera faro
simpleFig. 153 Luz de
cruce/carretera faro
simple
Ibiza 250_ES Seite 237 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas
238

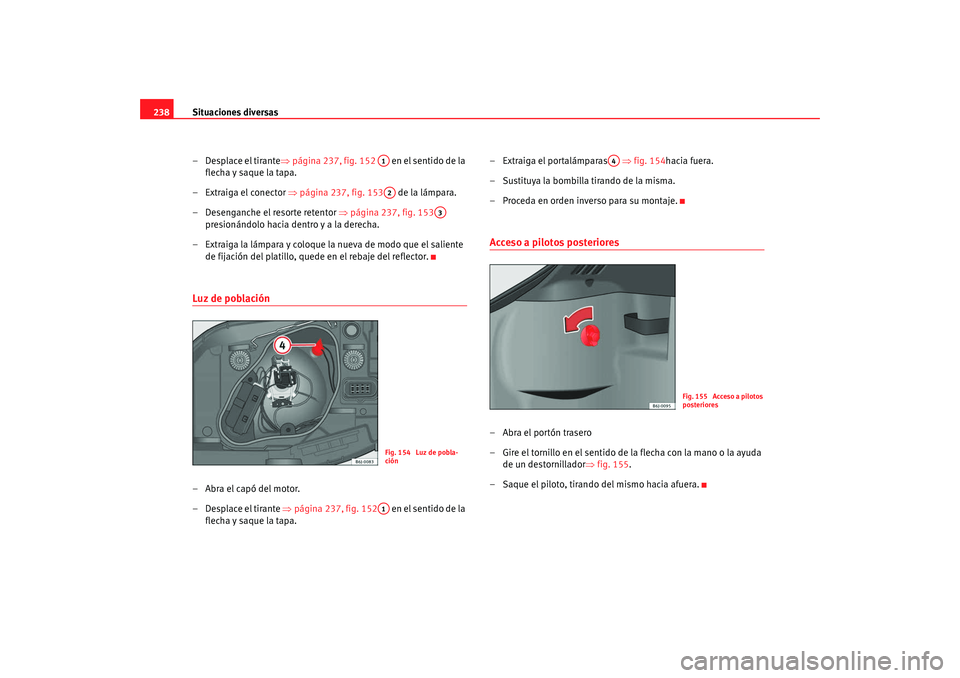

– Desplace el tirante ⇒página 237, fig. 152 en el sentido de la
flecha y saque la tapa.
– Extraiga el conector ⇒ página 237, fig. 153 de la lámpara.
– Desenganche el resorte retentor ⇒página 237, fig. 153
presionándolo hacia dentro y a la derecha.
– Extraiga la lámpara y coloque la nueva de modo que el saliente de fijación del platillo, quede en el rebaje del reflector.Luz de población –Abra el capó del motor.
– Desplace el tirante ⇒ página 237, fig. 152 en el sentido de la
flecha y saque la tapa. – Extraiga el portalámparas ⇒
fig. 154hacia fuera.
– Sustituya la bombilla tirando de la misma.
– Proceda en orden inverso para su montaje.
Acceso a pilotos posteriores– Abra el portón trasero
– Gire el tornillo en el sentido de la flecha con la mano o la ayuda de un destornillador ⇒fig. 155 .
– Saque el piloto, tirando del mismo hacia afuera.
A1A2
A3
Fig. 154 Luz de pobla-
ciónA1
A4
Fig. 155 Acceso a pilotos
posteriores
