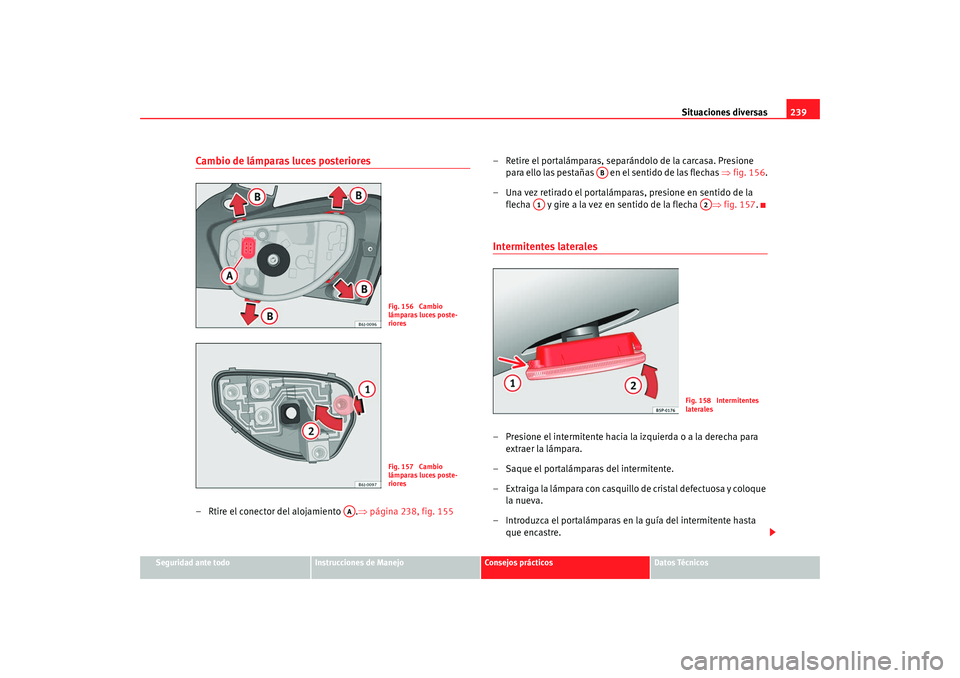

Cambio de lámparas luces posteriores– Rtire el conector del alojamiento . ⇒página 238, fig. 155 – Retire el portalámparas, separándolo de la carcasa. Presione
para ello las pestañas en el sentido de las flechas ⇒fig. 156 .
– Una vez retirado el portalámparas, presione en sentido de la flecha y gire a la vez en sentido de la flecha ⇒fig. 157 .
Intermitentes laterales– Presione el intermitente hacia la izquierda o a la derecha para
extraer la lámpara.
– Saque el portalámparas del intermitente.
– Extraiga la lámpara con casquillo de cristal defectuosa y coloque la nueva.
– Introduzca el portalámparas en la guía del intermitente hasta que encastre.
Fig. 156 Cambio
lámparas luces poste-
rioresFig. 157 Cambio
lámparas luces poste-
riores
AA
AB
A1
A2
Fig. 158 Intermitentes
laterales
Ibiza 250_ES Seite 239 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas
240
– Coloque el intermitente en primer lugar en el orificio de la carro-cería, encajando las pestañas ⇒página 239, fig. 158 , y a
continuación encaje la lámpara como indica la flecha
⇒ página 239, fig. 158 .Luz de matrícula– Introduzca un destornillador por su parte plana en la hendidura
dispuesta para ello y extraiga la luz.
– Saque el portalámparas, girándolo hasta liberarlo.
– Cambie la bombilla.
– Monte el portalámparas, girándolo hasta encastrarlo.
– Coloque la luz en el hueco correspondiente y presione hasta percibir un “clic”

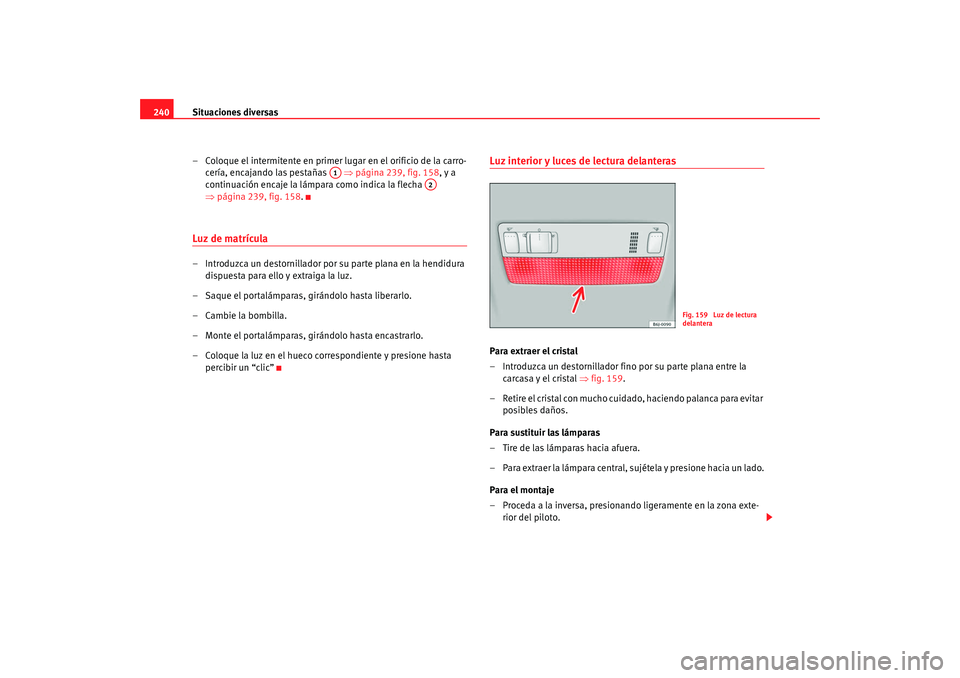

Luz interior y luces de lectura delanterasPara extraer el cristal
– Introduzca un destornillador fino por su parte plana entre la carcasa y el cristal ⇒fig. 159.
– Retire el cristal con mucho cuidado, haciendo palanca para evitar posibles daños.
Para sustituir las lámparas
– Tire de las lámparas hacia afuera.
– Para extraer la lámpara central, sujétela y presione hacia un lado.
Para el montaje
– Proceda a la inversa, presionando ligeramente en la zona exte- rior del piloto.
A1
A2
Fig. 159 Luz de lectura
delantera
Ibiza 250_ES Seite 240 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas241
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
– Coloque en primer lugar el cristal con las pestañas de fijación
pequeñas sobre el marco del interruptor. A continuación
presione en la parte delantera hasta que las dos pestañas largas
encajen en el soporte.Luz de freno adicional*Teniendo en cuenta la dificultad que requiere el cambio de esta lámpara se

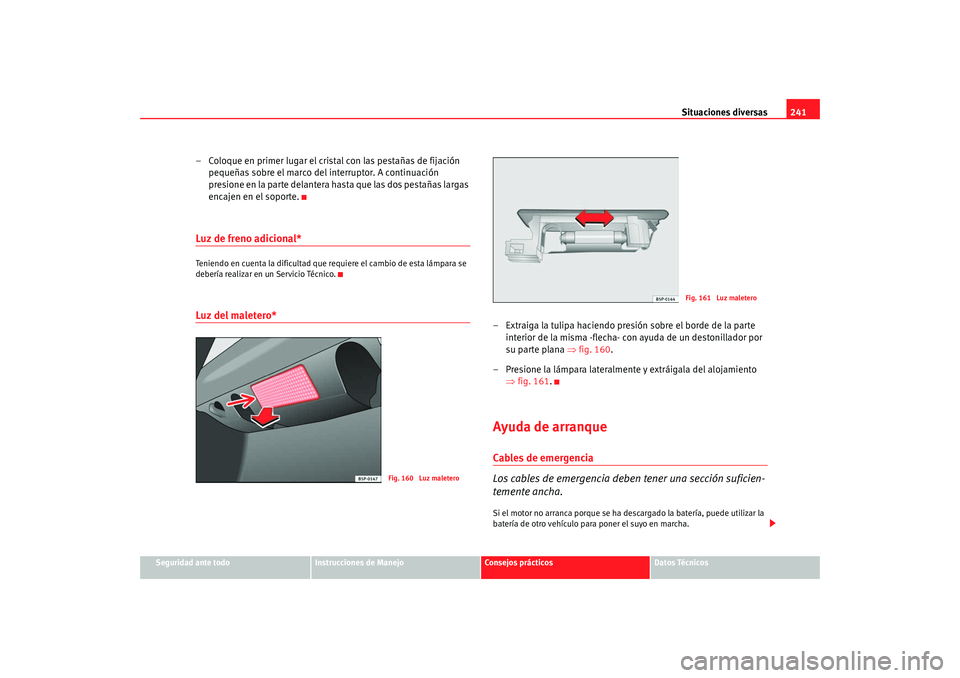

debería realizar en un Servicio Técnico.Luz del maletero*
– Extraiga la tulipa haciendo presión sobre el borde de la parte interior de la misma -flecha- con ayuda de un destonillador por
su parte plana ⇒fig. 160.
– Presione la lámpara lateralmente y extráigala del alojamiento ⇒fig. 161.Ayuda de arranqueCables de emergencia
Los cables de emergencia deben tener una sección suficien-
temente ancha.Si el motor no arranca porque se ha desc argado la batería, puede utilizar la
batería de otro vehículo para poner el suyo en marcha.
Fig. 160 Luz maletero
Fig. 161 Luz maletero
Ibiza 250_ES Seite 241 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas
242Cables de emergencia
Para realizar el arranque necesita cables según la norma DIN 72553 (véase
las indicaciones del fabricante de cables). La sección del cable en los vehí-
culos con motor de gasolina debe ser de 25 mm
2, como mínimo, y en los
vehículos con motor diesel de 35 mm
2, como mínimo.
Nota
•
No debe existir contacto alguno entre los dos vehículos, pues de lo
contrario podría pasar corriente al unir los dos polos positivos.
•
La batería descargada de berá estar debidamente embornada a la red de
a bordo.

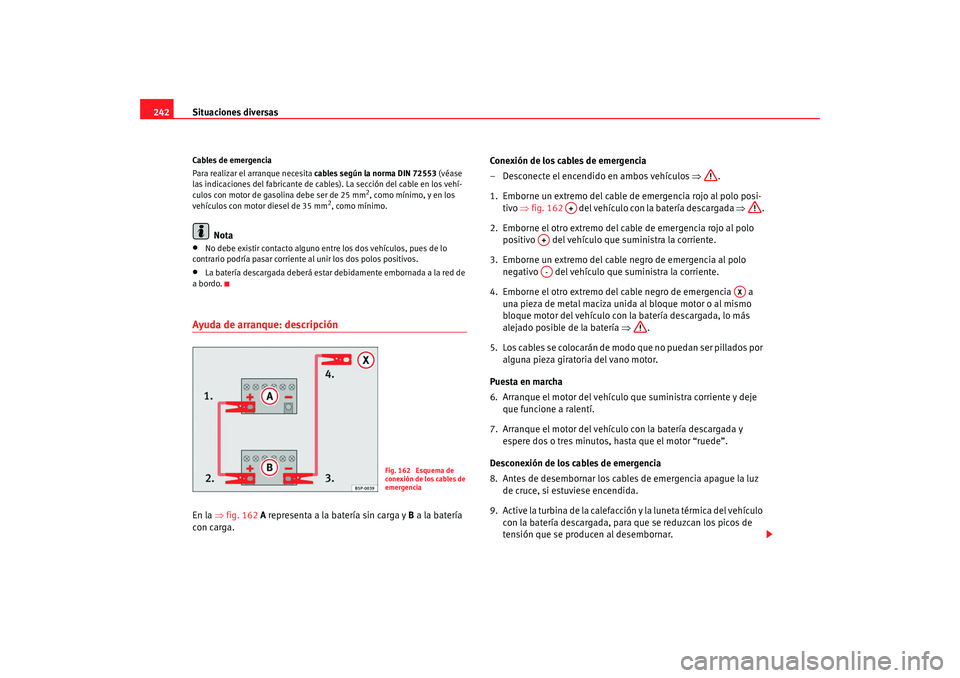

Ayuda de arranque: descripciónEn la ⇒fig. 162 A representa a la batería sin carga y B a la batería
con carga. Conexión de los cables de emergencia
– Desconecte el encendido en ambos vehículos
⇒.
1. Emborne un extremo del cable de emergencia rojo al polo posi- tivo ⇒fig. 162 del vehículo con la batería descargada ⇒.
2. Emborne el otro extremo del cable de emergencia rojo al polo positivo del vehículo que suministra la corriente.
3. Emborne un extremo del cable negro de emergencia al polo negativo del vehículo que suministra la corriente.
4. Emborne el otro extremo del cable negro de emergencia a una pieza de metal maciza unida al bloque motor o al mismo
bloque motor del vehículo con la batería descargada, lo más
alejado posible de la batería ⇒.
5. Los cables se colocarán de modo que no puedan ser pillados por alguna pieza giratoria del vano motor.
Puesta en marcha
6. Arranque el motor del vehículo que suministra corriente y deje que funcione a ralentí.
7. Arranque el motor del vehículo con la batería descargada y espere dos o tres minutos, hasta que el motor “ruede”.
Desconexión de los cables de emergencia
8. Antes de desembornar los cables de emergencia apague la luz de cruce, si estuviese encendida.
9. Active la turbina de la calefacción y la luneta térmica del vehículo con la batería descargada, para que se reduzcan los picos de
tensión que se producen al desembornar.
Fig. 162 Esquema de
conexión de los cables de
emergencia
A+
A+A-
AX
Ibiza 250_ES Seite 242 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas243
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

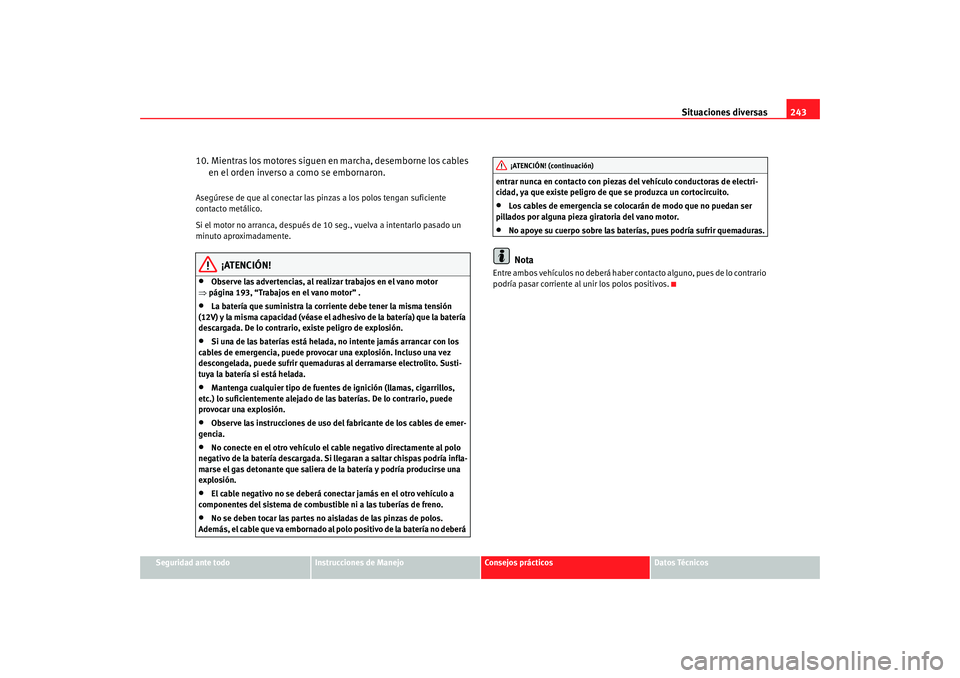

10. Mientras los motores siguen en marcha, desemborne los cables
en el orden inverso a como se embornaron.Asegúrese de que al conectar las pinzas a los polos tengan suficiente
contacto metálico.
Si el motor no arranca, después de 10 seg., vuelva a intentarlo pasado un
minuto aproximadamente.
¡ATENCIÓN!
•
Observe las advertencias, al realizar trabajos en el vano motor
⇒ página 193, “Trabajos en el vano motor” .
•
La batería que suministra la corriente debe tener la misma tensión
(12V) y la misma capacidad (véase el adhesivo de la batería) que la batería
descargada. De lo contrario, existe peligro de explosión.
•
Si una de las baterías está helada, no intente jamás arrancar con los
cables de emergencia, puede provocar una explosión. Incluso una vez
descongelada, puede sufrir quemaduras al derramarse electrolito. Susti-
tuya la batería si está helada.
•
Mantenga cualquier tipo de fuentes de ignición (llamas, cigarrillos,
etc.) lo suficientemente alejado de las baterías. De lo contrario, puede
provocar una explosión.
•
Observe las instrucciones de uso del fabricante de los cables de emer-
gencia.
•
No conecte en el otro vehículo el cable negativo directamente al polo
negativo de la batería descargada. Si llegaran a saltar chispas podría infla-
marse el gas detonante que saliera de la batería y podría producirse una
explosión.
•
El cable negativo no se deberá conectar jamás en el otro vehículo a
componentes del sistema de combustible ni a las tuberías de freno.
•
No se deben tocar las partes no aisladas de las pinzas de polos.
Además, el cable que va embornado al polo positivo de la batería no deberá entrar nunca en contacto con piezas del vehículo conductoras de electri-
cidad, ya que existe peligro de que se produzca un cortocircuito.
•
Los cables de emergencia se colocarán de modo que no puedan ser
pillados por alguna pieza giratoria del vano motor.
•
No apoye su cuerpo sobre las baterí as, pues podría sufrir quemaduras.Nota
Entre ambos vehículos no deberá haber co ntacto alguno, pues de lo contrario
podría pasar corriente al unir los polos positivos.
¡ATENCIÓN! (continuación)
Ibiza 250_ES Seite 243 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas

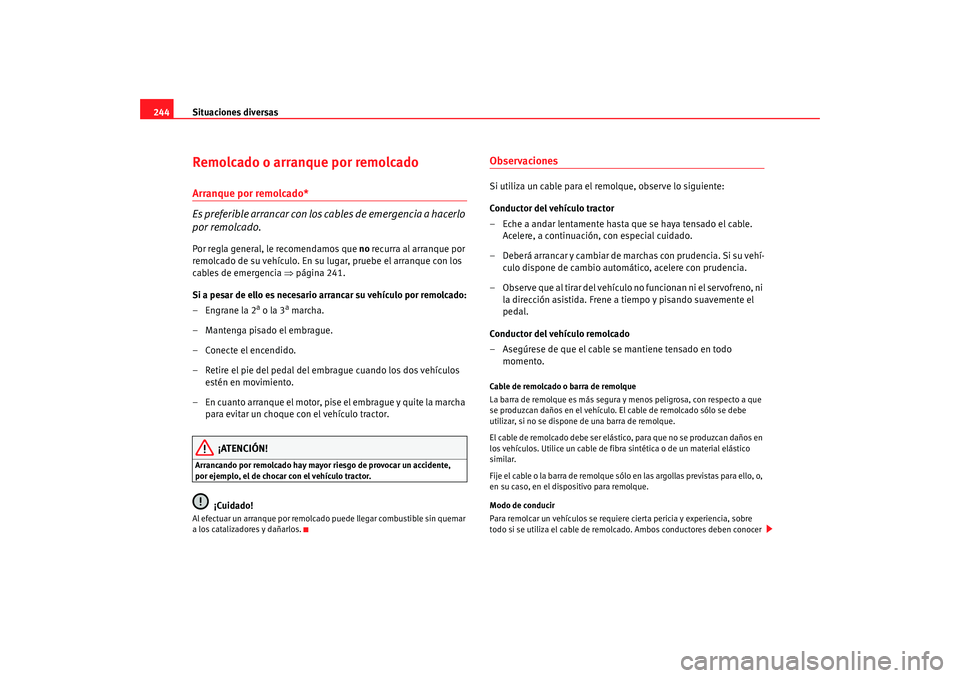

244Remolcado o arranque por remolcadoArranque por remolcado*
Es preferible arrancar con los cables de emergencia a hacerlo
por remolcado.Por regla general, le recomendamos que no recurra al arranque por
remolcado de su vehículo. En su lugar, pruebe el arranque con los
cables de emergencia ⇒ página 241.
Si a pesar de ello es necesario arrancar su vehículo por remolcado:
– Engrane la 2
a o la 3
a marcha.
– Mantenga pisado el embrague.
– Conecte el encendido.
– Retire el pie del pedal del embrague cuando los dos vehículos estén en movimiento.
– En cuanto arranque el motor, pise el embrague y quite la marcha para evitar un choque con el vehículo tractor.
¡ATENCIÓN!
Arrancando por remolcado hay mayor r iesgo de provocar un accidente,
por ejemplo, el de chocar con el vehículo tractor.
¡Cuidado!
Al efectuar un arranque por remolcado puede llegar combustible sin quemar
a los catalizadores y dañarlos.
ObservacionesSi utiliza un cable para el remolque, observe lo siguiente:
Conductor del vehículo tractor
– Eche a andar lentamente hasta que se haya tensado el cable. Acelere, a continuación, con especial cuidado.
– Deberá arrancar y cambiar de marchas con prudencia. Si su vehí- culo dispone de cambio automático, acelere con prudencia.
– Observe que al tirar del vehículo no funcionan ni el servofreno, ni la dirección asistida. Frene a tiempo y pisando suavemente el
pedal.
Conductor del vehículo remolcado
– Asegúrese de que el cable se mantiene tensado en todo
momento.Cable de remolcado o barra de remolque
La barra de remolque es más segura y menos peligrosa, con respecto a que
se produzcan daños en el vehículo. El cable de remolcado sólo se debe
utilizar, si no se dispone de una barra de remolque.
El cable de remolcado debe ser elástico, para que no se produzcan daños en
los vehículos. Utilice un cable de fibra sintética o de un material elástico
similar.
Fije el cable o la barra de remolque sólo en las argollas previstas para ello, o,
en su caso, en el dispositivo para remolque.
Modo de conducir
Para remolcar un vehículos se requiere cierta pericia y experiencia, sobre
todo si se utiliza el cable de remolcado. Ambos conductores deben conocer
Ibiza 250_ES Seite 244 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas245
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
bien las dificultades que presenta el remolcar un vehículo. Los conductores
inexpertos deben abstenerse.
Asegúrese al conducir de que no se generen fuerzas de tracción inadmisibles
ni sacudidas. En las maniobras de re
molcado por carreteras sin asfaltar,
existe siempre el riesgo de sobrecargar las piezas de fijación.
Hay que conectar el encendido del vehículo remolcado, a fin de que no se
bloquee la dirección y funcionen los inte rmitentes, la bocina, los limpiacris-
tales y los lavacristales.
Ya que el servofreno sólo funciona con el motor en marcha, si está parado,
tendrá que pisar con más fuerza el pedal del freno.
De igual manera, si el motor está parado, la servodirección no funciona y
tiene que emplear más fuerza para girar el volante.
Remolcado de vehículos con cambio automático
•
Coloque la palanca selectora en la posición “N”.
•
No circule a más de 50 km/h.
•
No recorra distancias de más de 50 km.
•
Si el remolcado lo realiza una grúa, las ruedas delanteras del vehículo
remolcado permanecerán suspendidas.Nota
•
Tenga en cuenta las prescripciones legales relacionadas con el remol-
cado y el arranque por remolcado.
•
Encienda los intermitentes simultáneos de emergencia en ambos vehí-
culos. Tenga también en cuenta otras normativas existentes al respecto.
•
Por razones técnicas, no es posible arrancar un vehículo con cambio auto-
mático por remolcado.
•
Si como consecuencia de una avería, falta lubricante en el cambio de su
vehículo, debe ser remolcado con las ruedas motrices suspendidas.
•
Si hay que realizar un trayecto de remolcado superior a 50 km, el vehículo
debe ser remolcado por personal experto y con la parte delantera suspen-
dida.
•
Si el vehículo no tiene corriente, la dirección permanece bloqueada. En
este caso, el vehículo tendrá que ser remolcado por personal experto con las
ruedas delanteras suspendidas.
•

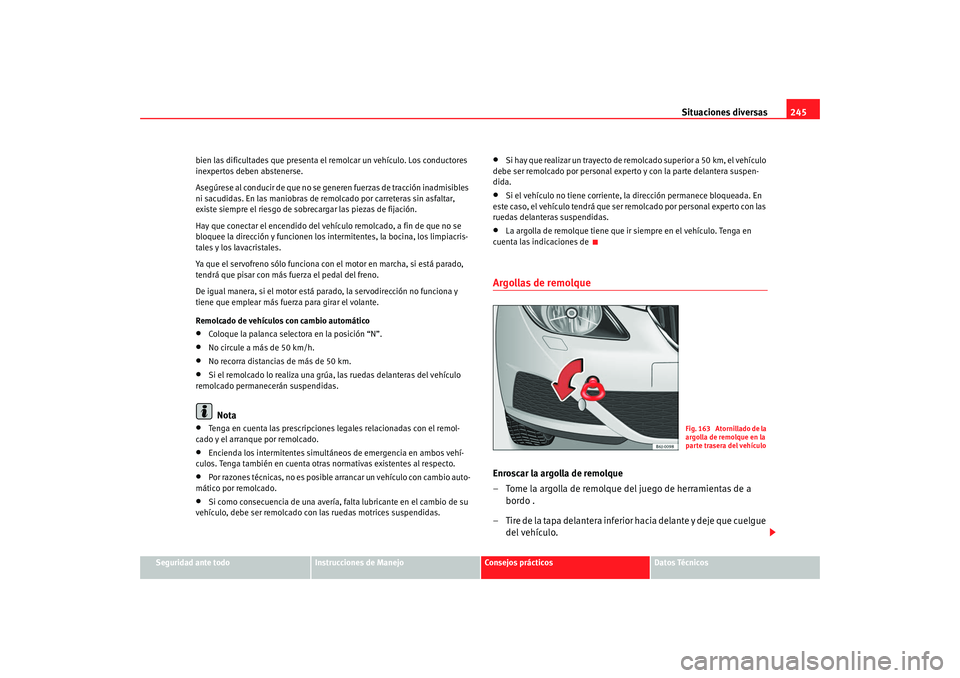

La argolla de remolque tiene que ir siempre en el vehículo. Tenga en
cuenta las indicaciones de
Argollas de remolqueEnroscar la argolla de remolque
– Tome la argolla de remolque del juego de herramientas de a bordo .
– Tire de la tapa delantera inferior hacia delante y deje que cuelgue del vehículo.
Fig. 163 Atornillado de la
argolla de remolque en la
parte trasera del vehículo
Ibiza 250_ES Seite 245 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas
246
– Retire la tapa que cubre el orificio roscado, introduciendo un destornillador en la muesca inferior, haciendo palanca cuidado-
samente.
– Atornille la argolla hasta el tope hacia la izquierda , en el sentido

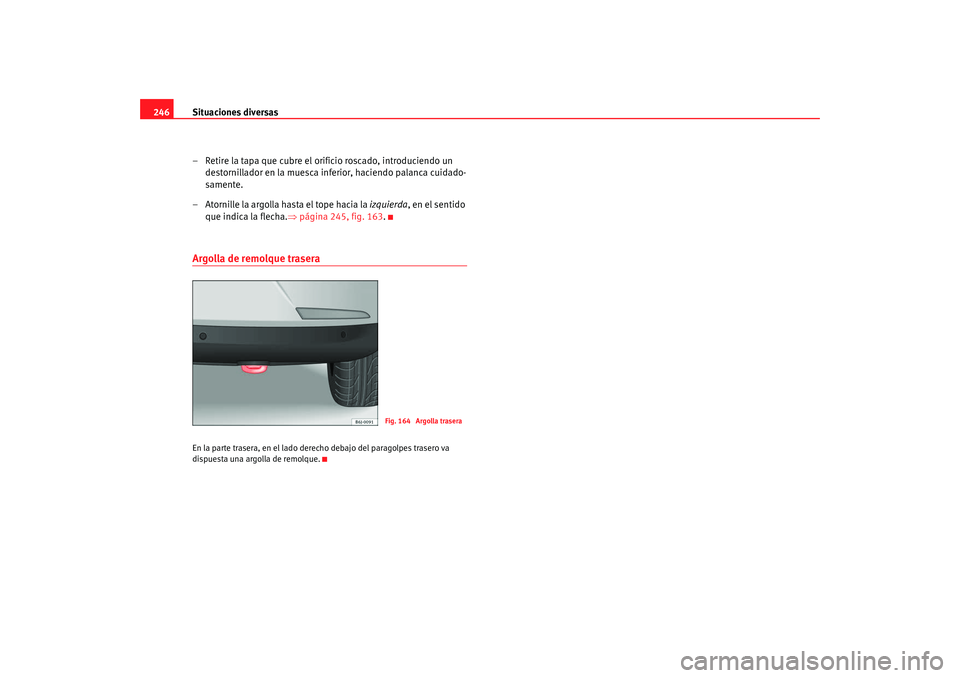

que indica la flecha. ⇒página 245, fig. 163 .Argolla de remolque traseraEn la parte trasera, en el lado derecho debajo del paragolpes trasero va
dispuesta una argolla de remolque.
Fig. 164 Argolla trasera
Ibiza 250_ES Seite 246 Donnerstag, 17. Juli 2008 5:42 17

Descripción de los datos247
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

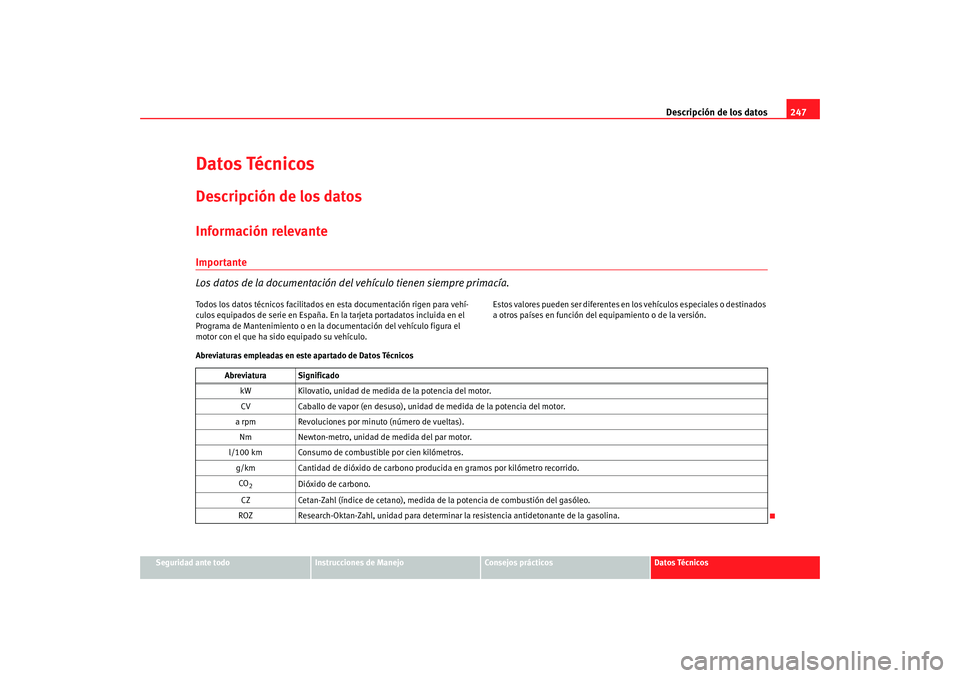

Datos TécnicosDescripción de los datosInformación relevanteImportante
Los datos de la documentación del vehículo tienen siempre primacía.Todos los datos técnicos facilitados en esta documentación rigen para vehí-
culos equipados de serie en España. En la tarjeta portadatos incluida en el
Programa de Mantenimiento o en la documentación del vehículo figura el
motor con el que ha sido equipado su vehículo. Estos valores pueden ser d
iferentes en los vehículos especiales o destinados
a otros países en función del equipamiento o de la versión.
Abreviaturas empleadas en este apartado de Datos Técnicos Abreviatura SignificadokW Kilovatio, unidad de medida de la potencia del motor.
CV Caballo de vapor (en desuso), unidad de medida de la potencia del motor.
a rpm Revoluciones por minuto (número de vueltas). Nm Newton-metro, unidad de medida del par motor.
l/100 km Consumo de combustible por cien kilómetros. g/km Cantidad de dióxido de carbono producida en gramos por kilómetro recorrido.CO
2
Dióxido de carbono.
CZ Cetan-Zahl (índice de cetano), medida de la potencia de combustión del gasóleo.
ROZ Research-Oktan-Zahl, unidad para determinar la resistencia antidetonante de la gasolina.
Ibiza 250_ES Seite 247 Donnerstag, 17. Juli 2008 5:42 17

Descripción de los datos
248Datos distintivos del vehículo
Los datos más importantes se encuentran en la placa del
modelo y en el portadatos del vehículo.Los vehículos con destino a determinados países no llevan placa del modelo.
Placa de modelo
La placa de modelo se encuentra en el larguero izquierdo en el interior del
hueco motor.
Núm. de identificación del vehículo
El número de identificación del vehículo (número de bastidor) se puede leer
desde el exterior a través de un visor en el parabrisas. Éste se encuentra en
el lado izquierdo del vehículo, en el ángulo inferior del parabrisas. También
se encuentra en el lado derecho dentro del hueco motor. Portadatos del vehículo
El adhesivo portadatos va pegado en el hueco de la rueda de repuesto, en el
interior del maletero.
En el portadatos figuran los siguientes datos:
⇒fig. 165
Estos datos también figuran en el Programa de mantenimiento. Número de control de fabricación
Número de identificación del vehículo (número de bastidor)
Número distintivo del modelo
Designación del modelo /potencia del motor
Siglas del motor y del cambio
Número de pintura y de l equipamiento interior
Número de los equipamientos opcionales
Valores de consumo.
Valores de emisiones de CO
2.
Los datos del 2 al 9 figuran también en el Programa de Mantenimiento.
Valores de consumo y CO
2
Consumo (l/100 km) / Emisiones de CO
2 (g/km) urbano
Consumo (l/100 km) / Emisiones de CO2 (g/km) por carretera
Consumo (l/100 km) / Emisiones de CO2 (g/km) mixto
Fig. 165 Portadatos del
vehículo (maletero)
A1A2A3A4A5A6A7A8A9AAABAC
Ibiza 250_ES Seite 248 Donnerstag, 17. Juli 2008 5:42 17
