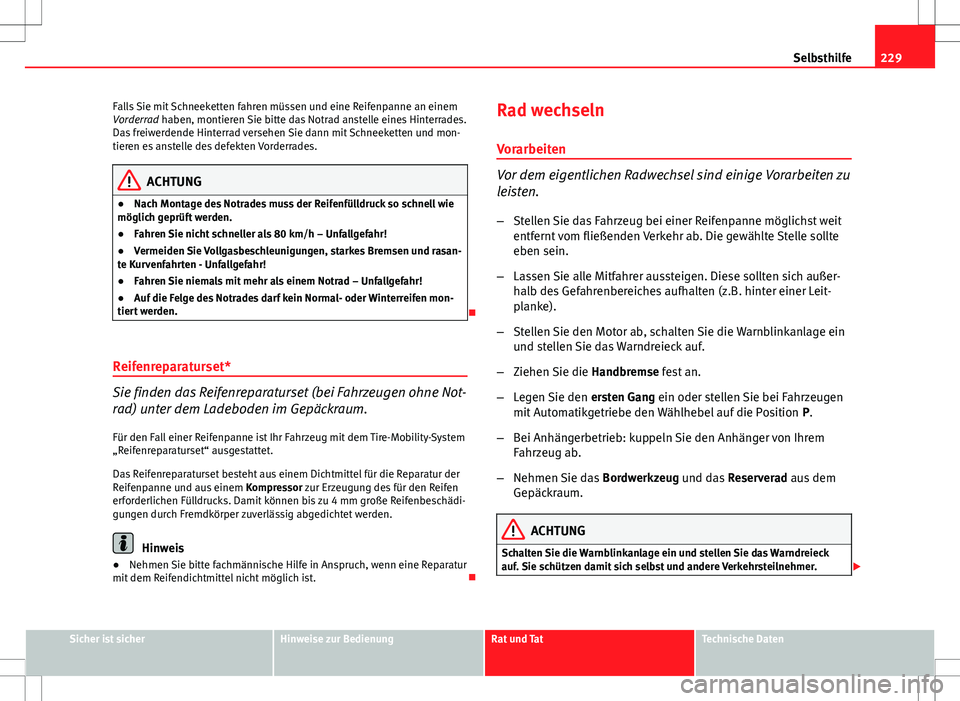

229
Selbsthilfe
Falls Sie mit Schneeketten fahren müssen und eine Reifenpanne an einem
Vorderrad haben, montieren Sie bitte das Notrad anstelle eines Hinterrades.
Das freiwerdende Hinterrad versehen Sie dann mit Schneeketten und mon-
tieren es anstelle des defekten Vorderrades.
ACHTUNG
● Nach Montage des Notrades muss der Reifenfülldruck so schnell wie
möglich geprüft werden.
● Fahren Sie nicht schneller als 80 km/h – Unfallgefahr!
● Vermeiden Sie Vollgasbeschleunigungen, starkes Bremsen und rasan-
te Kurvenfahrten - Unfallgefahr!
● Fahren Sie niemals mit mehr als einem Notrad – Unfallgefahr!
● Auf die Felge des Notrades darf kein Normal- oder Winterreifen mon-
tiert werden.

Reifenreparaturset*
Sie finden das Reifenreparaturset (bei Fahrzeugen ohne Not-
rad) unter dem Ladeboden im Gepäckraum.
Für den Fall einer Reifenpanne ist Ihr Fahrzeug mit dem Tire-Mobility-System
„Reifenreparaturset“ ausgestattet.
Das Reifenreparaturset besteht aus einem Dichtmittel für die Reparatur der
Reifenpanne und aus einem Kompressor zur Erzeugung des für den Reifen
erforderlichen Fülldrucks. Damit können bis zu 4 mm große Reifenbeschädi-
gungen durch Fremdkörper zuverlässig abgedichtet werden.
Hinweis
● Nehmen Sie bitte fachmännische Hilfe in Anspruch, wenn eine Reparatur
mit dem Reifendichtmittel nicht möglich ist. Rad wechseln
Vorarbeiten
Vor dem eigentlichen Radwechsel sind einige Vorarbeiten zu
leisten.
– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit
entfernt vom fließenden Verkehr ab. Die gewählte Stelle sollte
eben sein.
– Lassen Sie alle Mitfahrer aussteigen. Diese sollten sich außer-
halb des Gefahrenbereiches aufhalten (z.B. hinter einer Leit-
planke).
– Stellen Sie den Motor ab, schalten Sie die Warnblinkanlage ein
und stellen Sie das Warndreieck auf.
– Ziehen Sie die Handbremse fest an.
– Legen Sie den ersten Gang ein oder stellen Sie bei Fahrzeugen
mit Automatikgetriebe den Wählhebel auf die Position P.
– Bei Anhängerbetrieb: kuppeln Sie den Anhänger von Ihrem
Fahrzeug ab.
– Nehmen Sie das Bordwerkzeug und das Reserverad aus dem
Gepäckraum.
ACHTUNG
Schalten Sie die Warnblinkanlage ein und stellen Sie das Warndreieck
auf. Sie schützen damit sich selbst und andere Verkehrsteilnehmer. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

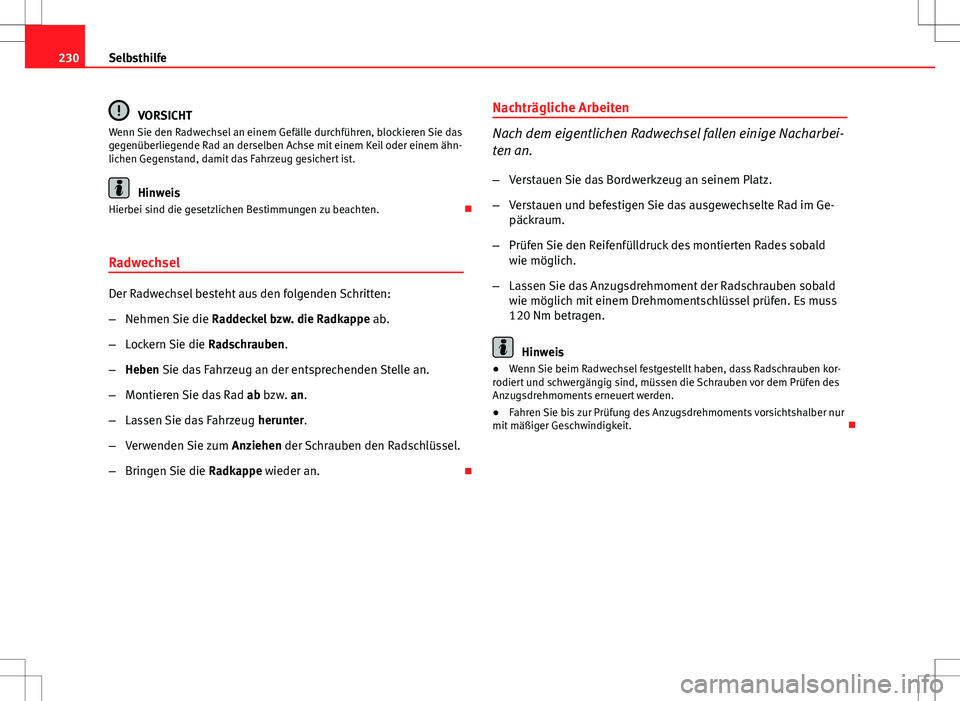

230Selbsthilfe
VORSICHT
Wenn Sie den Radwechsel an einem Gefälle durchführen, blockieren Sie das
gegenüberliegende Rad an derselben Achse mit einem Keil oder einem ähn-
lichen Gegenstand, damit das Fahrzeug gesichert ist.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten. 
Radwechsel
Der Radwechsel besteht aus den folgenden Schritten:
– Nehmen Sie die Raddeckel bzw. die Radkappe ab.
– Lockern Sie die Radschrauben.
– Heben Sie das Fahrzeug an der entsprechenden Stelle an.
– Montieren Sie das Rad ab bzw. an.
– Lassen Sie das Fahrzeug herunter.
– Verwenden Sie zum Anziehen der Schrauben den Radschlüssel.
– Bringen Sie die Radkappe wieder an. Nachträgliche Arbeiten
Nach dem eigentlichen Radwechsel fallen einige Nacharbei-
ten an.
– Verstauen Sie das Bordwerkzeug an seinem Platz.
– Verstauen und befestigen Sie das ausgewechselte Rad im Ge-
päckraum.
– Prüfen Sie den Reifenfülldruck des montierten Rades sobald
wie möglich.
– Lassen Sie das Anzugsdrehmoment der Radschrauben sobald
wie möglich mit einem Drehmomentschlüssel prüfen. Es muss
120 Nm betragen.
Hinweis
● Wenn Sie beim Radwechsel festgestellt haben, dass Radschrauben kor-
rodiert und schwergängig sind, müssen die Schrauben vor dem Prüfen des
Anzugsdrehmoments erneuert werden.
● Fahren Sie bis zur Prüfung des Anzugsdrehmoments vorsichtshalber nur
mit mäßiger Geschwindigkeit. 

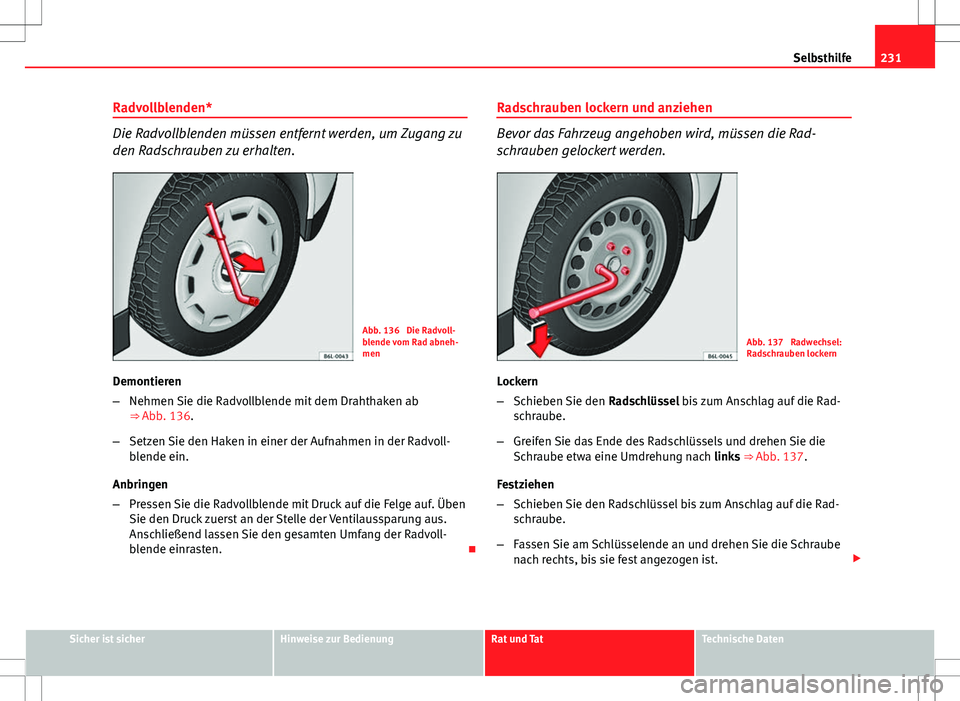

231
Selbsthilfe
Radvollblenden*
Die Radvollblenden müssen entfernt werden, um Zugang zu
den Radschrauben zu erhalten.
Abb. 136 Die Radvoll-
blende vom Rad abneh-
men
Demontieren
– Nehmen Sie die Radvollblende mit dem Drahthaken ab
⇒ Abb. 136.
– Setzen Sie den Haken in einer der Aufnahmen in der Radvoll-
blende ein.
Anbringen
– Pressen Sie die Radvollblende mit Druck auf die Felge auf. Üben
Sie den Druck zuerst an der Stelle der Ventilaussparung aus.
Anschließend lassen Sie den gesamten Umfang der Radvoll-
blende einrasten. Radschrauben lockern und anziehen
Bevor das Fahrzeug angehoben wird, müssen die Rad-
schrauben gelockert werden.
Abb. 137 Radwechsel:
Radschrauben lockern
Lockern
– Schieben Sie den Radschlüssel bis zum Anschlag auf die Rad-
schraube.
– Greifen Sie das Ende des Radschlüssels und drehen Sie die
Schraube etwa eine Umdrehung nach links ⇒ Abb. 137.
Festziehen
– Schieben Sie den Radschlüssel bis zum Anschlag auf die Rad-
schraube.
– Fassen Sie am Schlüsselende an und drehen Sie die Schraube
nach rechts, bis sie fest angezogen ist. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

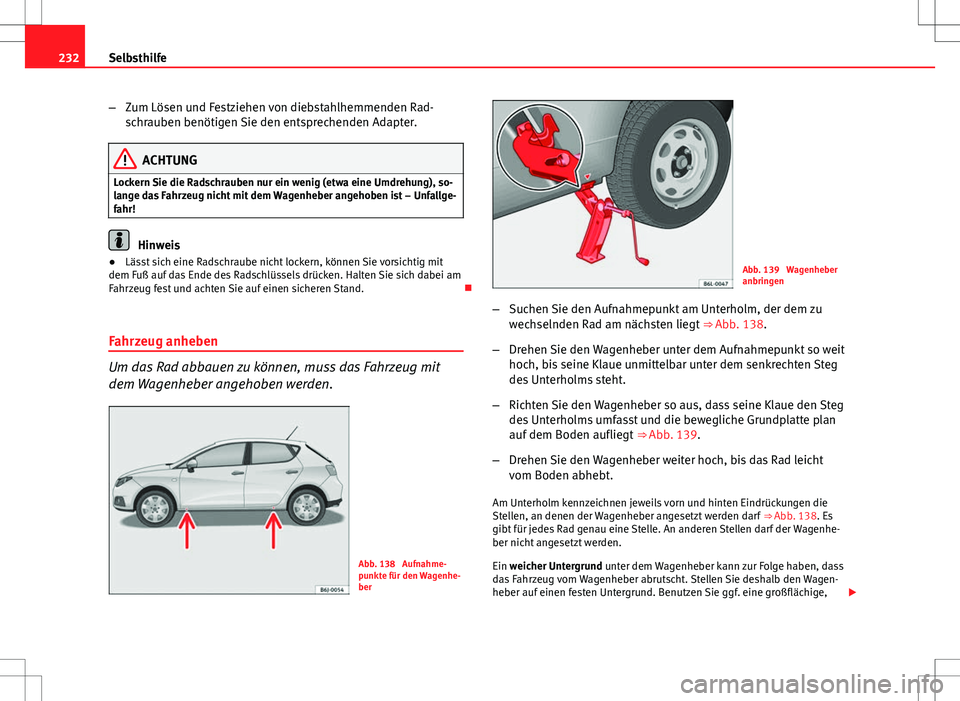

232Selbsthilfe
–Zum Lösen und Festziehen von diebstahlhemmenden Rad-
schrauben benötigen Sie den entsprechenden Adapter.
ACHTUNG
Lockern Sie die Radschrauben nur ein wenig (etwa eine Umdrehung), so-
lange das Fahrzeug nicht mit dem Wagenheber angehoben ist – Unfallge-
fahr!
Hinweis
● Lässt sich eine Radschraube nicht lockern, können Sie vorsichtig mit
dem Fuß auf das Ende des Radschlüssels drücken. Halten Sie sich dabei am
Fahrzeug fest und achten Sie auf einen sicheren Stand. 
Fahrzeug anheben
Um das Rad abbauen zu können, muss das Fahrzeug mit
dem Wagenheber angehoben werden.
Abb. 138 Aufnahme-
punkte für den Wagenhe-
ber
Abb. 139 Wagenheber
anbringen
– Suchen Sie den Aufnahmepunkt am Unterholm, der dem zu
wechselnden Rad am nächsten liegt ⇒ Abb. 138.
– Drehen Sie den Wagenheber unter dem Aufnahmepunkt so weit
hoch, bis seine Klaue unmittelbar unter dem senkrechten Steg
des Unterholms steht.
– Richten Sie den Wagenheber so aus, dass seine Klaue den Steg
des Unterholms umfasst und die bewegliche Grundplatte plan
auf dem Boden aufliegt ⇒ Abb. 139.
– Drehen Sie den Wagenheber weiter hoch, bis das Rad leicht
vom Boden abhebt.
Am Unterholm kennzeichnen jeweils vorn und hinten Eindrückungen die
Stellen, an denen der Wagenheber angesetzt werden darf ⇒ Abb. 138. Es
gibt für jedes Rad genau eine Stelle. An anderen Stellen darf der Wagenhe-
ber nicht angesetzt werden.
Ein weicher Untergrund unter dem Wagenheber kann zur Folge haben, dass
das Fahrzeug vom Wagenheber abrutscht. Stellen Sie deshalb den Wagen-
heber auf einen festen Untergrund. Benutzen Sie ggf. eine großflächige, 

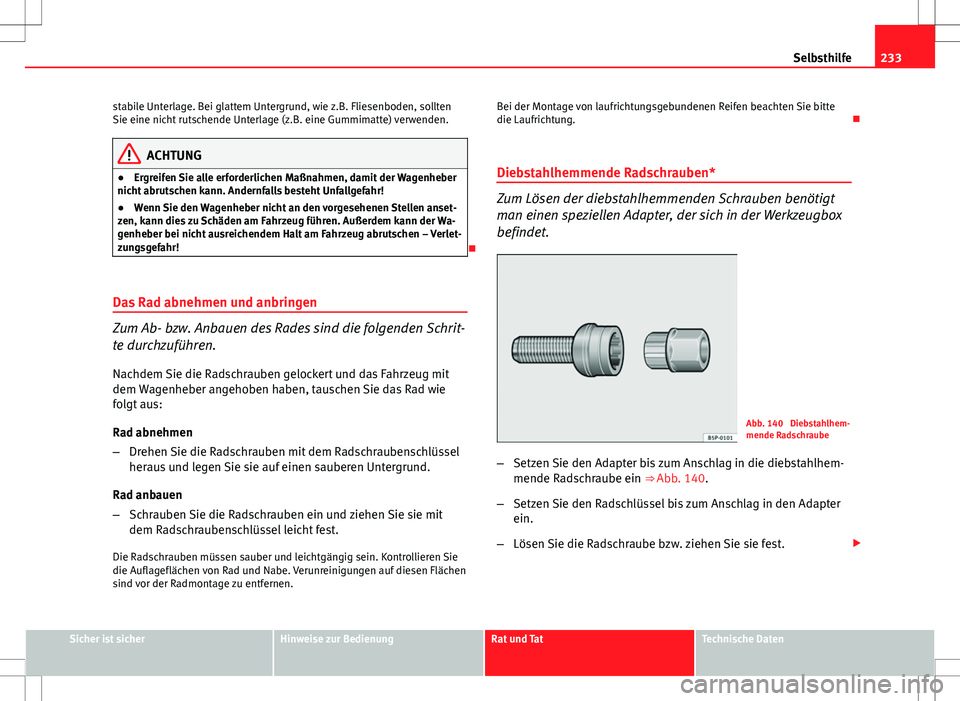

233
Selbsthilfe
stabile Unterlage. Bei glattem Untergrund, wie z.B. Fliesenboden, sollten
Sie eine nicht rutschende Unterlage (z.B. eine Gummimatte) verwenden.
ACHTUNG
● Ergreifen Sie alle erforderlichen Maßnahmen, damit der Wagenheber
nicht abrutschen kann. Andernfalls besteht Unfallgefahr!
● Wenn Sie den Wagenheber nicht an den vorgesehenen Stellen anset-
zen, kann dies zu Schäden am Fahrzeug führen. Außerdem kann der Wa-
genheber bei nicht ausreichendem Halt am Fahrzeug abrutschen – Verlet-
zungsgefahr!

Das Rad abnehmen und anbringen
Zum Ab- bzw. Anbauen des Rades sind die folgenden Schrit-
te durchzuführen. Nachdem Sie die Radschrauben gelockert und das Fahrzeug mit
dem Wagenheber angehoben haben, tauschen Sie das Rad wie
folgt aus:
Rad abnehmen
– Drehen Sie die Radschrauben mit dem Radschraubenschlüssel
heraus und legen Sie sie auf einen sauberen Untergrund.
Rad anbauen
– Schrauben Sie die Radschrauben ein und ziehen Sie sie mit
dem Radschraubenschlüssel leicht fest.
Die Radschrauben müssen sauber und leichtgängig sein. Kontrollieren Sie
die Auflageflächen von Rad und Nabe. Verunreinigungen auf diesen Flächen
sind vor der Radmontage zu entfernen. Bei der Montage von laufrichtungsgebundenen Reifen beachten Sie bitte
die Laufrichtung.

Diebstahlhemmende Radschrauben*
Zum Lösen der diebstahlhemmenden Schrauben benötigt
man einen speziellen Adapter, der sich in der Werkzeugbox
befindet.
Abb. 140 Diebstahlhem-
mende Radschraube
– Setzen Sie den Adapter bis zum Anschlag in die diebstahlhem-
mende Radschraube ein ⇒ Abb. 140.
– Setzen Sie den Radschlüssel bis zum Anschlag in den Adapter
ein.
– Lösen Sie die Radschraube bzw. ziehen Sie sie fest. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

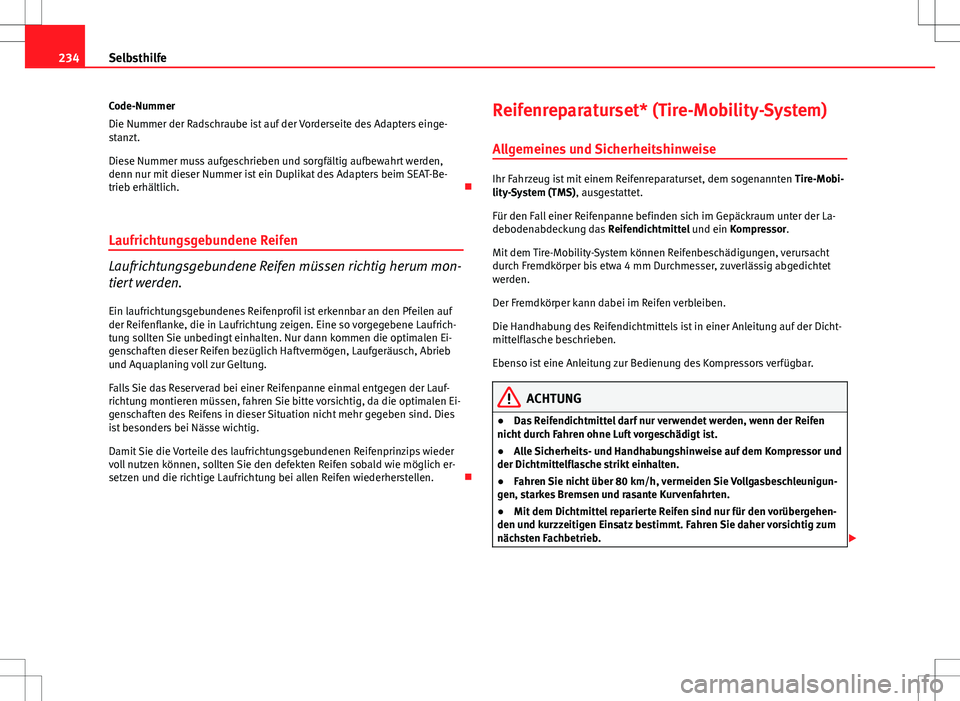

234Selbsthilfe
Code-Nummer
Die Nummer der Radschraube ist auf der Vorderseite des Adapters einge-
stanzt.
Diese Nummer muss aufgeschrieben und sorgfältig aufbewahrt werden,
denn nur mit dieser Nummer ist ein Duplikat des Adapters beim SEAT-Be-
trieb erhältlich. 
Laufrichtungsgebundene Reifen
Laufrichtungsgebundene Reifen müssen richtig herum mon-
tiert werden.
Ein laufrichtungsgebundenes Reifenprofil ist erkennbar an den Pfeilen auf
der Reifenflanke, die in Laufrichtung zeigen. Eine so vorgegebene Laufrich-
tung sollten Sie unbedingt einhalten. Nur dann kommen die optimalen Ei-
genschaften dieser Reifen bezüglich Haftvermögen, Laufgeräusch, Abrieb
und Aquaplaning voll zur Geltung.
Falls Sie das Reserverad bei einer Reifenpanne einmal entgegen der Lauf-
richtung montieren müssen, fahren Sie bitte vorsichtig, da die optimalen Ei-
genschaften des Reifens in dieser Situation nicht mehr gegeben sind. Dies
ist besonders bei Nässe wichtig.
Damit Sie die Vorteile des laufrichtungsgebundenen Reifenprinzips wieder
voll nutzen können, sollten Sie den defekten Reifen sobald wie möglich er-
setzen und die richtige Laufrichtung bei allen Reifen wiederherstellen. Reifenreparaturset* (Tire-Mobility-System)
Allgemeines und Sicherheitshinweise
Ihr Fahrzeug ist mit einem Reifenreparaturset, dem sogenannten Tire-Mobi-
lity-System (TMS), ausgestattet.
Für den Fall einer Reifenpanne befinden sich im Gepäckraum unter der La-
debodenabdeckung das Reifendichtmittel und ein Kompressor.
Mit dem Tire-Mobility-System können Reifenbeschädigungen, verursacht
durch Fremdkörper bis etwa 4 mm Durchmesser, zuverlässig abgedichtet
werden.
Der Fremdkörper kann dabei im Reifen verbleiben.
Die Handhabung des Reifendichtmittels ist in einer Anleitung auf der Dicht-
mittelflasche beschrieben.
Ebenso ist eine Anleitung zur Bedienung des Kompressors verfügbar.
ACHTUNG
● Das Reifendichtmittel darf nur verwendet werden, wenn der Reifen
nicht durch Fahren ohne Luft vorgeschädigt ist.
● Alle Sicherheits- und Handhabungshinweise auf dem Kompressor und
der Dichtmittelflasche strikt einhalten.
● Fahren Sie nicht über 80 km/h, vermeiden Sie Vollgasbeschleunigun-
gen, starkes Bremsen und rasante Kurvenfahrten.
● Mit dem Dichtmittel reparierte Reifen sind nur für den vorübergehen-
den und kurzzeitigen Einsatz bestimmt. Fahren Sie daher vorsichtig zum
nächsten Fachbetrieb. 

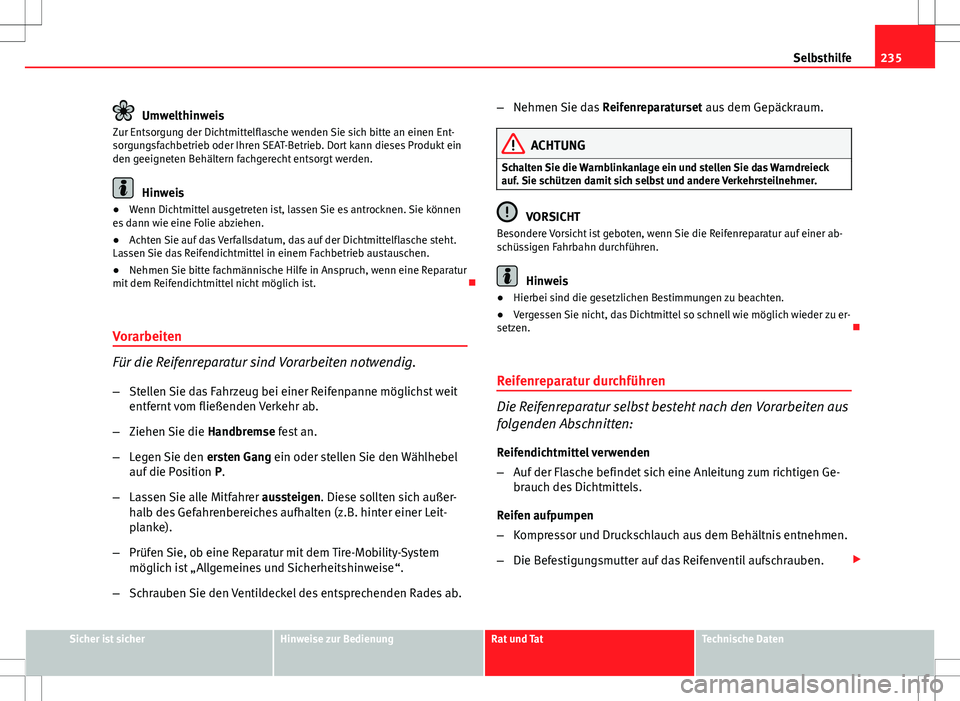

235
Selbsthilfe
Umwelthinweis
Zur Entsorgung der Dichtmittelflasche wenden Sie sich bitte an einen Ent-
sorgungsfachbetrieb oder Ihren SEAT-Betrieb. Dort kann dieses Produkt ein
den geeigneten Behältern fachgerecht entsorgt werden.
Hinweis
● Wenn Dichtmittel ausgetreten ist, lassen Sie es antrocknen. Sie können
es dann wie eine Folie abziehen.
● Achten Sie auf das Verfallsdatum, das auf der Dichtmittelflasche steht.
Lassen Sie das Reifendichtmittel in einem Fachbetrieb austauschen.
● Nehmen Sie bitte fachmännische Hilfe in Anspruch, wenn eine Reparatur
mit dem Reifendichtmittel nicht möglich ist. 
Vorarbeiten
Für die Reifenreparatur sind Vorarbeiten notwendig.
– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit
entfernt vom fließenden Verkehr ab.
– Ziehen Sie die Handbremse fest an.
– Legen Sie den ersten Gang ein oder stellen Sie den Wählhebel
auf die Position P.
– Lassen Sie alle Mitfahrer aussteigen
. Diese sollten sich außer-
halb des Gefahrenbereiches aufhalten (z.B. hinter einer Leit-
planke).
– Prüfen Sie, ob eine Reparatur mit dem Tire-Mobility-System
möglich ist „Allgemeines und Sicherheitshinweise“.
– Schrauben Sie den Ventildeckel des entsprechenden Rades ab. –
Nehmen Sie das Reifenreparaturset aus dem Gepäckraum.
ACHTUNG
Schalten Sie die Warnblinkanlage ein und stellen Sie das Warndreieck
auf. Sie schützen damit sich selbst und andere Verkehrsteilnehmer.
VORSICHT
Besondere Vorsicht ist geboten, wenn Sie die Reifenreparatur auf einer ab-
schüssigen Fahrbahn durchführen.
Hinweis
● Hierbei sind die gesetzlichen Bestimmungen zu beachten.
● Vergessen Sie nicht, das Dichtmittel so schnell wie möglich wieder zu er-
setzen. 
Reifenreparatur durchführen
Die Reifenreparatur selbst besteht nach den Vorarbeiten aus
folgenden Abschnitten: Reifendichtmittel verwenden
– Auf der Flasche befindet sich eine Anleitung zum richtigen Ge-
brauch des Dichtmittels.
Reifen aufpumpen
– Kompressor und Druckschlauch aus dem Behältnis entnehmen.
– Die Befestigungsmutter auf das Reifenventil aufschrauben. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

236Selbsthilfe

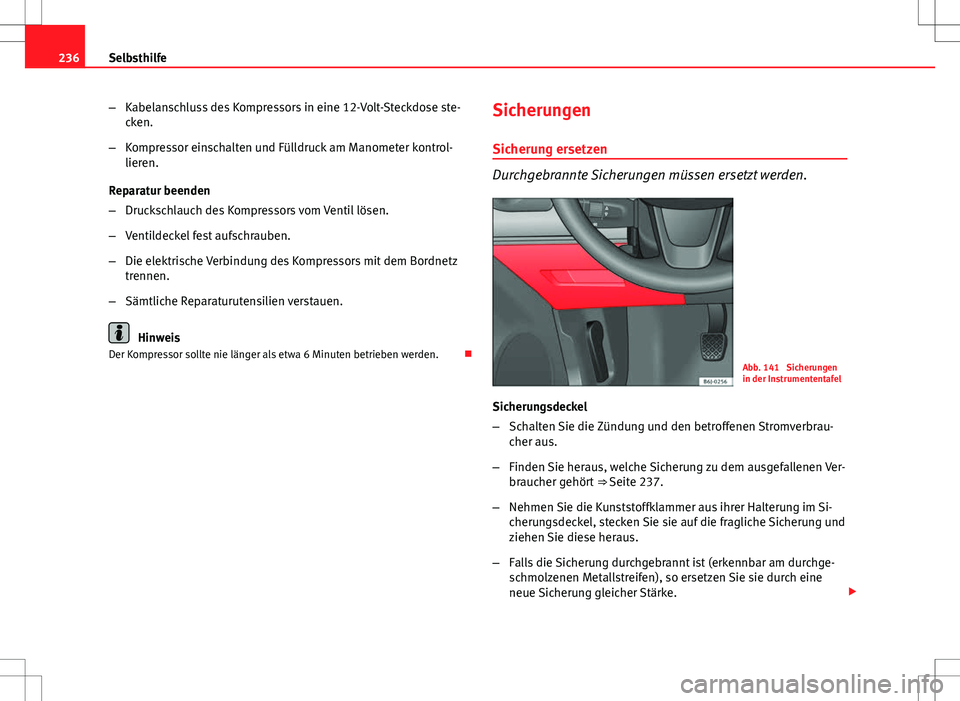

–Kabelanschluss des Kompressors in eine 12-Volt-Steckdose ste-
cken.
– Kompressor einschalten und Fülldruck am Manometer kontrol-
lieren.
Reparatur beenden
– Druckschlauch des Kompressors vom Ventil lösen.
– Ventildeckel fest aufschrauben.
– Die elektrische Verbindung des Kompressors mit dem Bordnetz
trennen.
– Sämtliche Reparaturutensilien verstauen.
Hinweis
Der Kompressor sollte nie länger als etwa 6 Minuten betrieben werden. Sicherungen
Sicherung ersetzen
Durchgebrannte Sicherungen müssen ersetzt werden.
Abb. 141 Sicherungen
in der Instrumententafel
Sicherungsdeckel
– Schalten Sie die Zündung und den betroffenen Stromverbrau-
cher aus.
– Finden Sie heraus, welche Sicherung zu dem ausgefallenen Ver-
braucher gehört ⇒ Seite 237.
– Nehmen Sie die Kunststoffklammer aus ihrer Halterung im Si-
cherungsdeckel, stecken Sie sie auf die fragliche Sicherung und
ziehen Sie diese heraus.
– Falls die Sicherung durchgebrannt ist (erkennbar am durchge-
schmolzenen Metallstreifen), so ersetzen Sie sie durch eine
neue Sicherung gleicher Stärke. 

237
Selbsthilfe

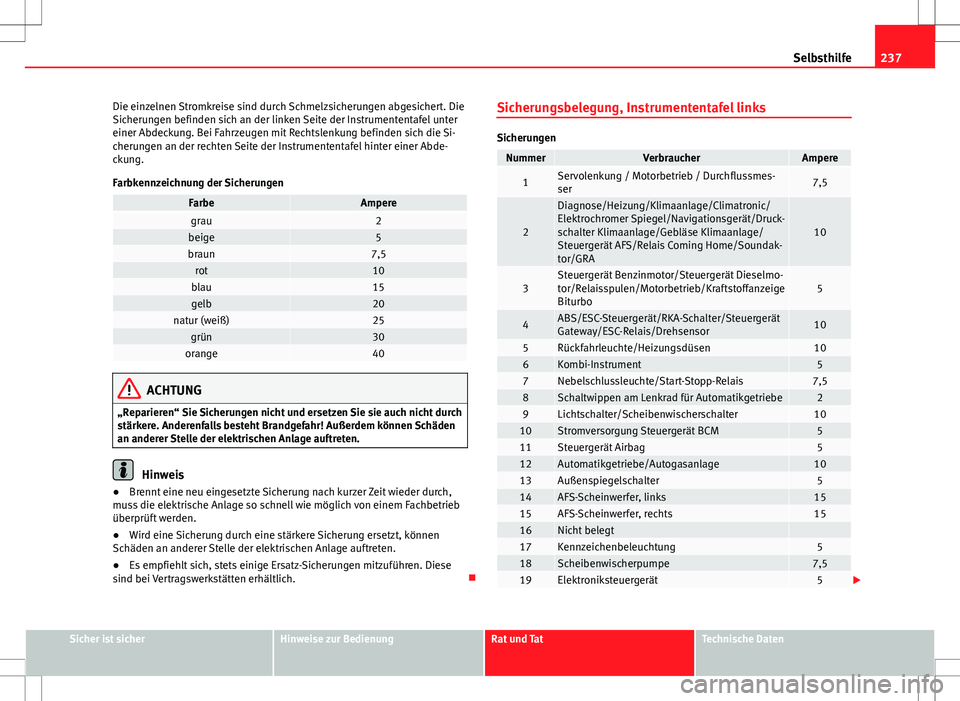

Die einzelnen Stromkreise sind durch Schmelzsicherungen abgesichert. Die
Sicherungen befinden sich an der linken Seite der Instrumententafel unter
einer Abdeckung. Bei Fahrzeugen mit Rechtslenkung befinden sich die Si-
cherungen an der rechten Seite der Instrumententafel hinter einer Abde-
ckung.
Farbkennzeichnung der Sicherungen
FarbeAmperegrau2beige5braun7,5rot10blau15gelb20natur (weiß)25grün30orange40
ACHTUNG
„Reparieren“ Sie Sicherungen nicht und ersetzen Sie sie auch nicht durch
stärkere. Anderenfalls besteht Brandgefahr! Außerdem können Schäden
an anderer Stelle der elektrischen Anlage auftreten.
Hinweis
● Brennt eine neu eingesetzte Sicherung nach kurzer Zeit wieder durch,
muss die elektrische Anlage so schnell wie möglich von einem Fachbetrieb
überprüft werden.
● Wird eine Sicherung durch eine stärkere Sicherung ersetzt, können
Schäden an anderer Stelle der elektrischen Anlage auftreten.
● Es empfiehlt sich, stets einige Ersatz-Sicherungen mitzuführen. Diese
sind bei Vertragswerkstätten erhältlich. Sicherungsbelegung, Instrumententafel links
Sicherungen
NummerVerbraucherAmpere
1Servolenkung / Motorbetrieb / Durchflussmes-
ser7,5
2
Diagnose/Heizung/Klimaanlage/Climatronic/
Elektrochromer Spiegel/Navigationsgerät/Druck-
schalter Klimaanlage/Gebläse Klimaanlage/
Steuergerät AFS/Relais Coming Home/Soundak-
tor/GRA
10
3Steuergerät Benzinmotor/Steuergerät Dieselmo-
tor/Relaisspulen/Motorbetrieb/Kraftstoffanzeige
Biturbo5
4ABS/ESC-Steuergerät/RKA-Schalter/Steuergerät
Gateway/ESC-Relais/Drehsensor10
5Rückfahrleuchte/Heizungsdüsen106Kombi-Instrument57Nebelschlussleuchte/Start-Stopp-Relais7,58Schaltwippen am Lenkrad für Automatikgetriebe29Lichtschalter/Scheibenwischerschalter1010Stromversorgung Steuergerät BCM511Steuergerät Airbag512Automatikgetriebe/Autogasanlage1013Außenspiegelschalter514AFS-Scheinwerfer, links1515AFS-Scheinwerfer, rechts1516Nicht belegt 17Kennzeichenbeleuchtung518Scheibenwischerpumpe7,519Elektroniksteuergerät5

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

238Selbsthilfe

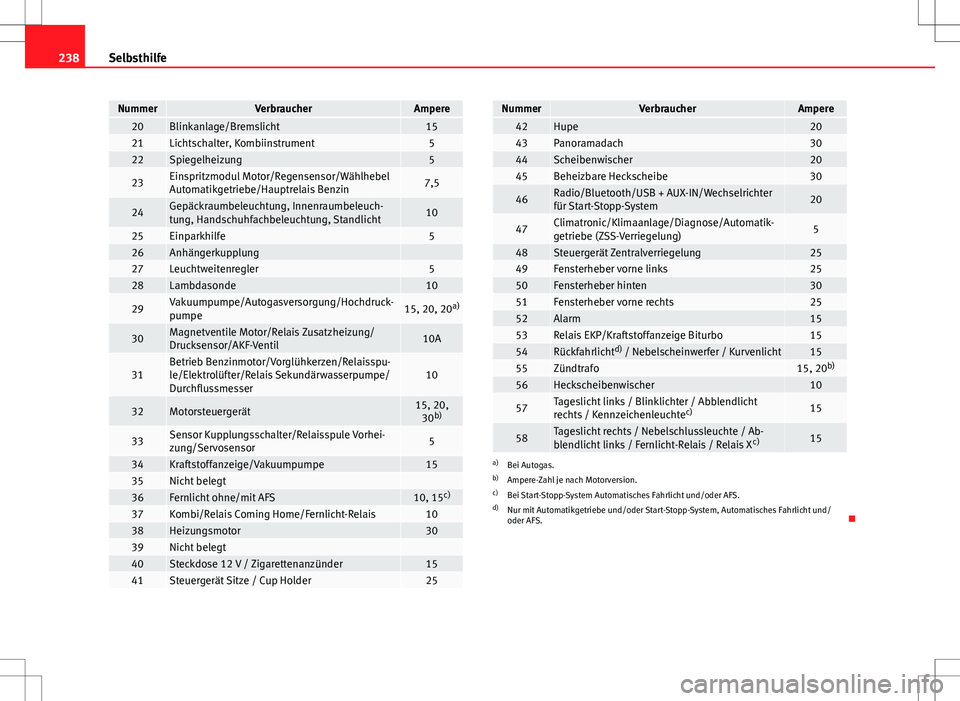

NummerVerbraucherAmpere20Blinkanlage/Bremslicht1521Lichtschalter, Kombiinstrument522Spiegelheizung5
23Einspritzmodul Motor/Regensensor/Wählhebel
Automatikgetriebe/Hauptrelais Benzin7,5
24Gepäckraumbeleuchtung, Innenraumbeleuch-
tung, Handschuhfachbeleuchtung, Standlicht10
25Einparkhilfe526Anhängerkupplung 27Leuchtweitenregler528Lambdasonde10
29Vakuumpumpe/Autogasversorgung/Hochdruck-
pumpe15, 20, 20a)
30Magnetventile Motor/Relais Zusatzheizung/
Drucksensor/AKF-Ventil10A
31Betrieb Benzinmotor/Vorglühkerzen/Relaisspu-
le/Elektrolüfter/Relais Sekundärwasserpumpe/
Durchflussmesser10
32Motorsteuergerät15, 20,
30 b)
33Sensor Kupplungsschalter/Relaisspule Vorhei-
zung/Servosensor5
34Kraftstoffanzeige/Vakuumpumpe1535Nicht belegt 36Fernlicht ohne/mit AFS10, 15 c)37Kombi/Relais Coming Home/Fernlicht-Relais1038Heizungsmotor3039Nicht belegt 40Steckdose 12 V / Zigarettenanzünder1541Steuergerät Sitze / Cup Holder25
NummerVerbraucherAmpere42Hupe2043Panoramadach3044Scheibenwischer2045Beheizbare Heckscheibe30
46Radio/Bluetooth/USB + AUX-IN/Wechselrichter
für Start-Stopp-System20
47Climatronic/Klimaanlage/Diagnose/Automatik-
getriebe (ZSS-Verriegelung)5
48Steuergerät Zentralverriegelung2549Fensterheber vorne links2550Fensterheber hinten3051Fensterheber vorne rechts2552Alarm1553Relais EKP/Kraftstoffanzeige Biturbo1554Rückfahrlicht d)
/ Nebelscheinwerfer / Kurvenlicht1555Zündtrafo15, 20 b)56Heckscheibenwischer10
57Tageslicht links / Blinklichter / Abblendlicht
rechts / Kennzeichenleuchte c)15
58Tageslicht rechts / Nebelschlussleuchte / Ab-
blendlicht links / Fernlicht-Relais / Relais X c)15
a)
Bei Autogas.
b) Ampere-Zahl je nach Motorversion.
c) Bei Start-Stopp-System Automatisches Fahrlicht und/oder AFS.
d) Nur mit Automatikgetriebe und/oder Start-Stopp-System, Automatisches Fahrlicht und/
oder AFS. 
