Seat Ibiza 5D 2009 Betriebsanleitung (in German)

259
Selbsthilfe

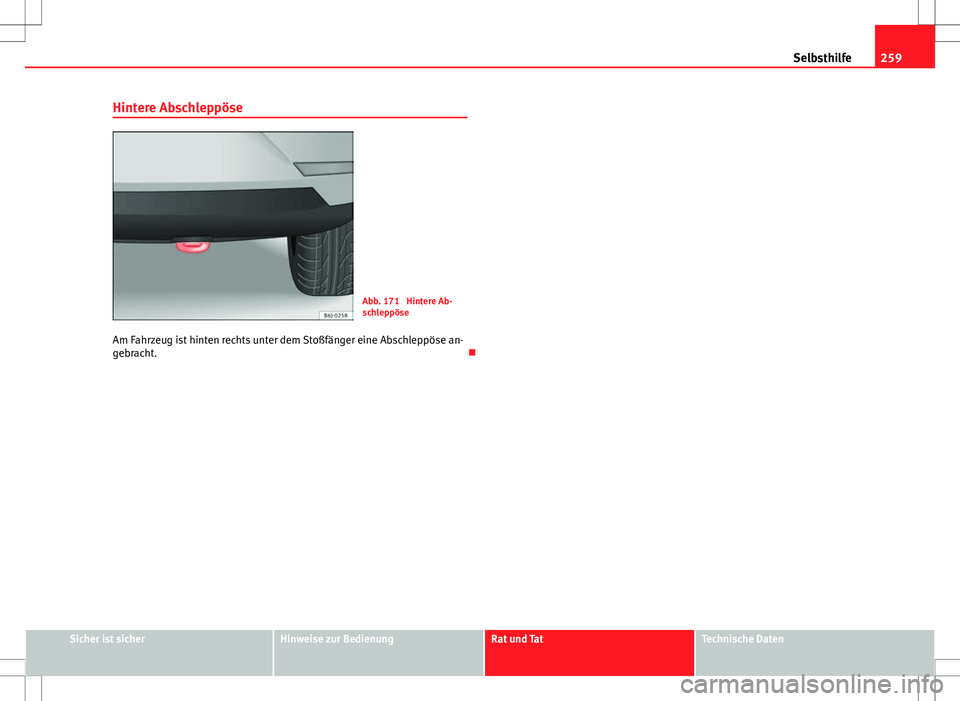

Hintere Abschleppöse
Abb. 171 Hintere Ab-
schleppöse
Am Fahrzeug ist hinten rechts unter dem Stoßfänger eine Abschleppöse an-
gebracht. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

260Beschreibung der Angaben

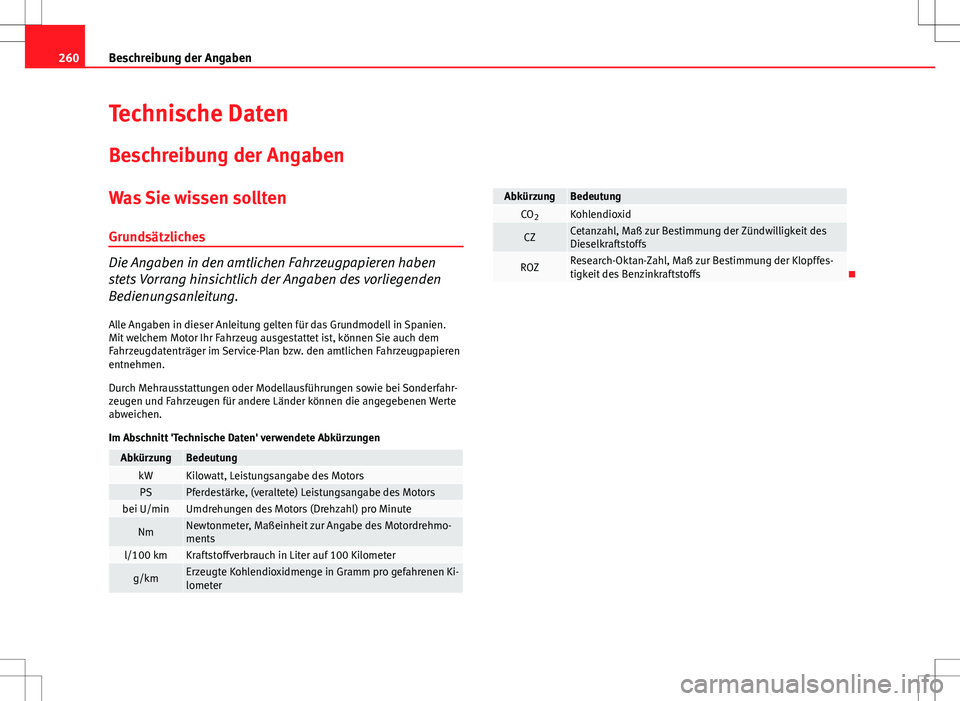

Technische Daten
Beschreibung der Angaben
Was Sie wissen solltenGrundsätzliches
Die Angaben in den amtlichen Fahrzeugpapieren haben
stets Vorrang hinsichtlich der Angaben des vorliegenden
Bedienungsanleitung.
Alle Angaben in dieser Anleitung gelten für das Grundmodell in Spanien.
Mit welchem Motor Ihr Fahrzeug ausgestattet ist, können Sie auch dem
Fahrzeugdatenträger im Service-Plan bzw. den amtlichen Fahrzeugpapieren
entnehmen.
Durch Mehrausstattungen oder Modellausführungen sowie bei Sonderfahr-
zeugen und Fahrzeugen für andere Länder können die angegebenen Werte
abweichen.
Im Abschnitt 'Technische Daten' verwendete Abkürzungen
AbkürzungBedeutungkWKilowatt, Leistungsangabe des MotorsPSPferdestärke, (veraltete) Leistungsangabe des Motorsbei U/minUmdrehungen des Motors (Drehzahl) pro Minute
NmNewtonmeter, Maßeinheit zur Angabe des Motordrehmo-
ments
l/100 kmKraftstoffverbrauch in Liter auf 100 Kilometer
g/kmErzeugte Kohlendioxidmenge in Gramm pro gefahrenen Ki-
lometer
AbkürzungBedeutungCO 2Kohlendioxid
CZCetanzahl, Maß zur Bestimmung der Zündwilligkeit des
Dieselkraftstoffs
ROZResearch-Oktan-Zahl, Maß zur Bestimmung der Klopffes-
tigkeit des Benzinkraftstoffs

261
Beschreibung der Angaben

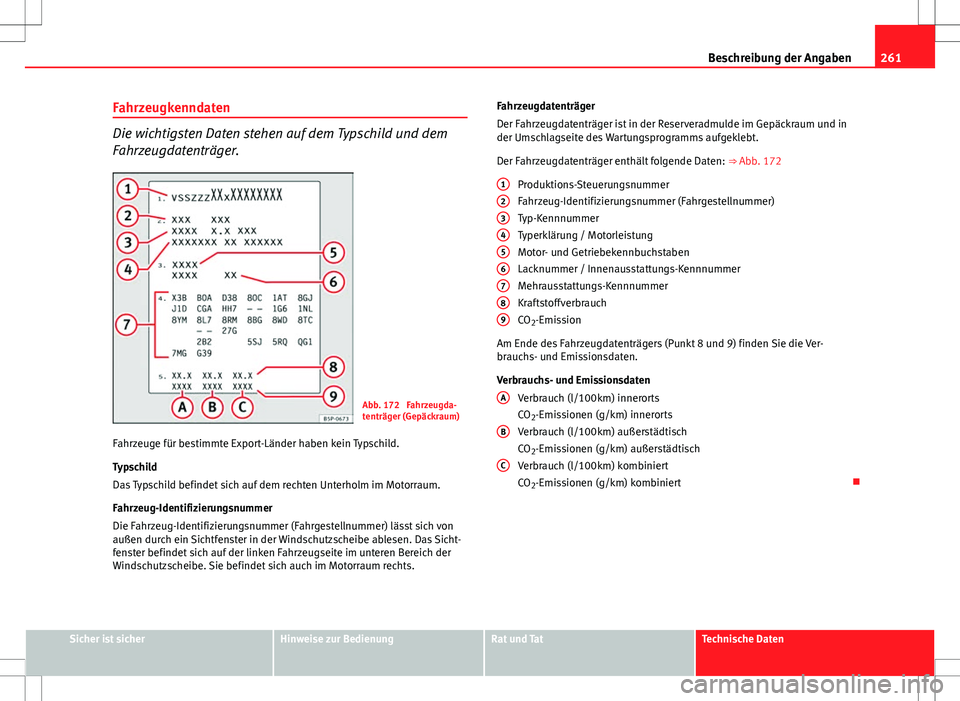

Fahrzeugkenndaten
Die wichtigsten Daten stehen auf dem Typschild und dem
Fahrzeugdatenträger.
Abb. 172 Fahrzeugda-
tenträger (Gepäckraum)
Fahrzeuge für bestimmte Export-Länder haben kein Typschild.
Typschild
Das Typschild befindet sich auf dem rechten Unterholm im Motorraum.
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (Fahrgestellnummer) lässt sich von
außen durch ein Sichtfenster in der Windschutzscheibe ablesen. Das Sicht-
fenster befindet sich auf der linken Fahrzeugseite im unteren Bereich der
Windschutzscheibe. Sie befindet sich auch im Motorraum rechts. Fahrzeugdatenträger
Der Fahrzeugdatenträger ist in der Reserveradmulde im Gepäckraum und in
der Umschlagseite des Wartungsprogramms aufgeklebt.
Der Fahrzeugdatenträger enthält folgende Daten:
⇒ Abb. 172
Produktions-Steuerungsnummer
Fahrzeug-Identifizierungsnummer (Fahrgestellnummer)
Typ-Kennnummer
Typerklärung / Motorleistung
Motor- und Getriebekennbuchstaben
Lacknummer / Innenausstattungs-Kennnummer
Mehrausstattungs-Kennnummer
Kraftstoffverbrauch
CO 2-Emission
Am Ende des Fahrzeugdatenträgers (Punkt 8 und 9) finden Sie die Ver-
brauchs- und Emissionsdaten.
Verbrauchs- und Emissionsdaten Verbrauch (l/100km) innerorts
CO2-Emissionen (g/km) innerorts
Verbrauch (l/100km) außerstädtisch
CO 2-Emissionen (g/km) außerstädtisch
Verbrauch (l/100km) kombiniert
CO 2-Emissionen (g/km) kombiniert

1
23456789
A
B
C
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

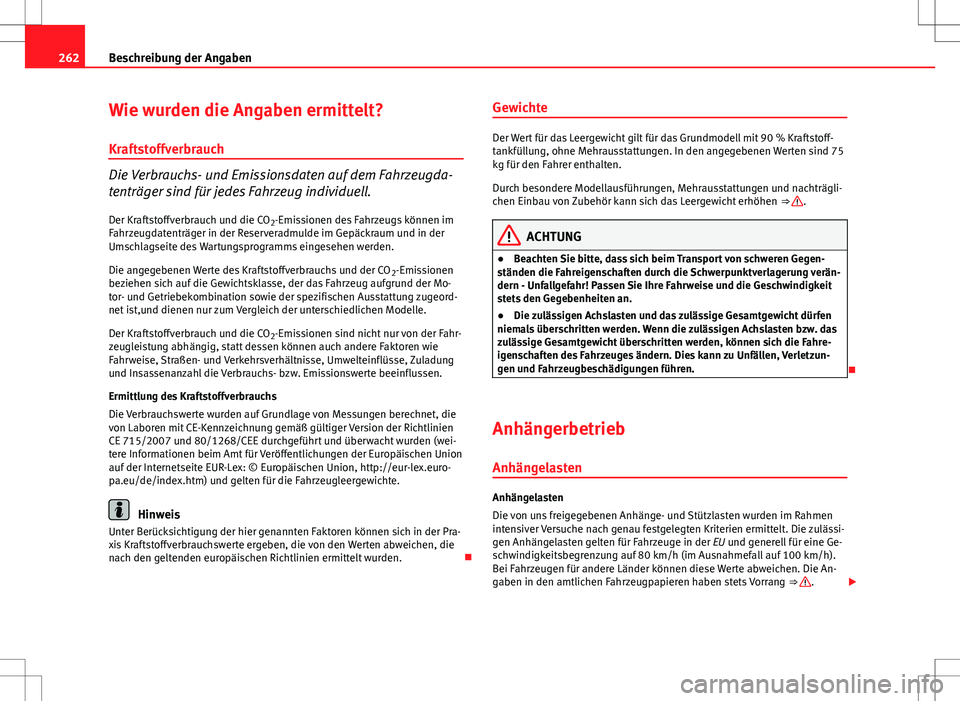

262Beschreibung der Angaben
Wie wurden die Angaben ermittelt?
Kraftstoffverbrauch
Die Verbrauchs- und Emissionsdaten auf dem Fahrzeugda-
tenträger sind für jedes Fahrzeug individuell. Der Kraftstoffverbrauch und die CO 2-Emissionen des Fahrzeugs können im
Fahrzeugdatenträger in der Reserveradmulde im Gepäckraum und in der
Umschlagseite des Wartungsprogramms eingesehen werden.
Die angegebenen Werte des Kraftstoffverbrauchs und der CO 2-Emissionen
beziehen sich auf die Gewichtsklasse, der das Fahrzeug aufgrund der Mo-
tor- und Getriebekombination sowie der spezifischen Ausstattung zugeord-
net ist,und dienen nur zum Vergleich der unterschiedlichen Modelle.
Der Kraftstoffverbrauch und die CO 2-Emissionen sind nicht nur von der Fahr-
zeugleistung abhängig, statt dessen können auch andere Faktoren wie
Fahrweise, Straßen- und Verkehrsverhältnisse, Umwelteinflüsse, Zuladung
und Insassenanzahl die Verbrauchs- bzw. Emissionswerte beeinflussen.
Ermittlung des Kraftstoffverbrauchs
Die Verbrauchswerte wurden auf Grundlage von Messungen berechnet, die
von Laboren mit CE-Kennzeichnung gemäß gültiger Version der Richtlinien
CE 715/2007 und 80/1268/CEE durchgeführt und überwacht wurden (wei-
tere Informationen beim Amt für Veröffentlichungen der Europäischen Union
auf der Internetseite EUR-Lex: © Europäischen Union, http://eur-lex.euro-
pa.eu/de/index.htm) und gelten für die Fahrzeugleergewichte.
Hinweis
Unter Berücksichtigung der hier genannten Faktoren können sich in der Pra-
xis Kraftstoffverbrauchswerte ergeben, die von den Werten abweichen, die
nach den geltenden europäischen Richtlinien ermittelt wurden. Gewichte
Der Wert für das Leergewicht gilt für das Grundmodell mit 90 % Kraftstoff-
tankfüllung, ohne Mehrausstattungen. In den angegebenen Werten sind 75
kg für den Fahrer enthalten.
Durch besondere Modellausführungen, Mehrausstattungen und nachträgli-
chen Einbau von Zubehör kann sich das Leergewicht erhöhen
⇒ 
.
ACHTUNG
● Beachten Sie bitte, dass sich beim Transport von schweren Gegen-
ständen die Fahreigenschaften durch die Schwerpunktverlagerung verän-
dern - Unfallgefahr! Passen Sie Ihre Fahrweise und die Geschwindigkeit
stets den Gegebenheiten an.
● Die zulässigen Achslasten und das zulässige Gesamtgewicht dürfen
niemals überschritten werden. Wenn die zulässigen Achslasten bzw. das
zulässige Gesamtgewicht überschritten werden, können sich die Fahre-
igenschaften des Fahrzeuges ändern. Dies kann zu Unfällen, Verletzun-
gen und Fahrzeugbeschädigungen führen.

Anhängerbetrieb
Anhängelasten
Anhängelasten
Die von uns freigegebenen Anhänge- und Stützlasten wurden im Rahmen
intensiver Versuche nach genau festgelegten Kriterien ermittelt. Die zulässi-
gen Anhängelasten gelten für Fahrzeuge in der EU und generell für eine Ge-
schwindigkeitsbegrenzung auf 80 km/h (im Ausnahmefall auf 100 km/h).
Bei Fahrzeugen für andere Länder können diese Werte abweichen. Die An-
gaben in den amtlichen Fahrzeugpapieren haben stets Vorrang ⇒ 
.

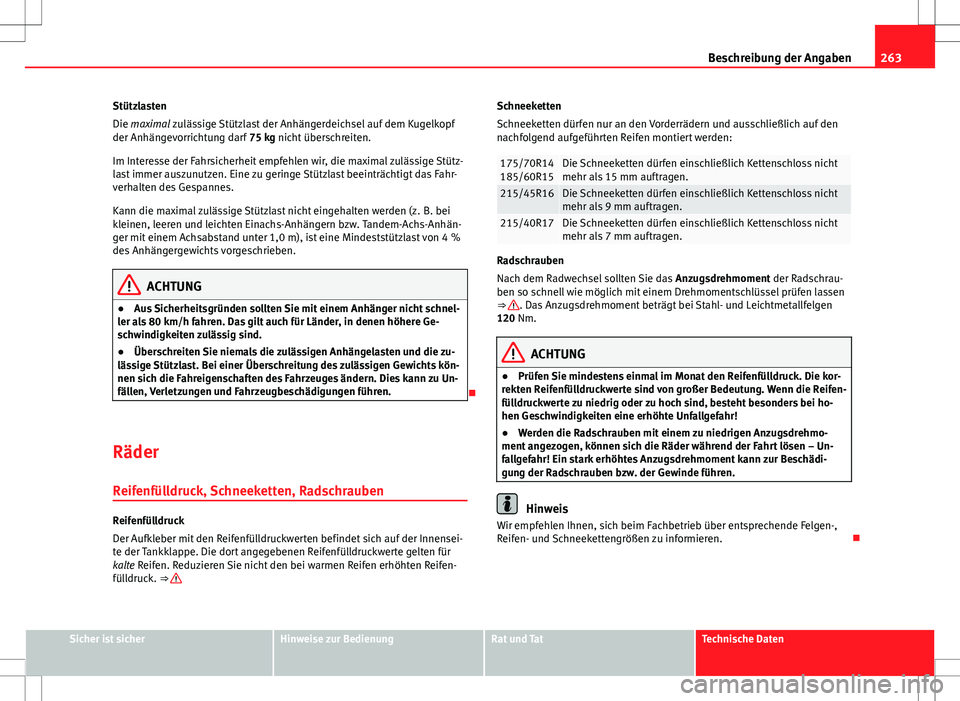

263
Beschreibung der Angaben
Stützlasten
Die maximal zulässige Stützlast der Anhängerdeichsel auf dem Kugelkopf
der Anhängevorrichtung darf 75 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen wir, die maximal zulässige Stütz-
last immer auszunutzen. Eine zu geringe Stützlast beeinträchtigt das Fahr-
verhalten des Gespannes.
Kann die maximal zulässige Stützlast nicht eingehalten werden (z. B. bei
kleinen, leeren und leichten Einachs-Anhängern bzw. Tandem-Achs-Anhän-
ger mit einem Achsabstand unter 1,0 m), ist eine Mindeststützlast von 4 %
des Anhängergewichts vorgeschrieben.
ACHTUNG
● Aus Sicherheitsgründen sollten Sie mit einem Anhänger nicht schnel-
ler als 80 km/h fahren. Das gilt auch für Länder, in denen höhere Ge-
schwindigkeiten zulässig sind.
● Überschreiten Sie niemals die zulässigen Anhängelasten und die zu-
lässige Stützlast. Bei einer Überschreitung des zulässigen Gewichts kön-
nen sich die Fahreigenschaften des Fahrzeuges ändern. Dies kann zu Un-
fällen, Verletzungen und Fahrzeugbeschädigungen führen.

Räder
Reifenfülldruck, Schneeketten, Radschrauben
Reifenfülldruck
Der Aufkleber mit den Reifenfülldruckwerten befindet sich auf der Innensei-
te der Tankklappe. Die dort angegebenen Reifenfülldruckwerte gelten für
kalte Reifen. Reduzieren Sie nicht den bei warmen Reifen erhöhten Reifen-
fülldruck. ⇒ 
Schneeketten
Schneeketten dürfen nur an den Vorderrädern und ausschließlich auf den
nachfolgend aufgeführten Reifen montiert werden:
175/70R14
185/60R15Die Schneeketten dürfen einschließlich Kettenschloss nicht
mehr als 15 mm auftragen.
215/45R16Die Schneeketten dürfen einschließlich Kettenschloss nicht
mehr als 9 mm auftragen.
215/40R17Die Schneeketten dürfen einschließlich Kettenschloss nicht
mehr als 7 mm auftragen.
Radschrauben
Nach dem Radwechsel sollten Sie das Anzugsdrehmoment der Radschrau-
ben so schnell wie möglich mit einem Drehmomentschlüssel prüfen lassen
⇒ 
. Das Anzugsdrehmoment beträgt bei Stahl- und Leichtmetallfelgen
120 Nm.
ACHTUNG
● Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die kor-
rekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die Reifen-
fülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei ho-
hen Geschwindigkeiten eine erhöhte Unfallgefahr!
● Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmo-
ment angezogen, können sich die Räder während der Fahrt lösen – Un-
fallgefahr! Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädi-
gung der Radschrauben bzw. der Gewinde führen.
Hinweis
Wir empfehlen Ihnen, sich beim Fachbetrieb über entsprechende Felgen-,
Reifen- und Schneekettengrößen zu informieren. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

264Technische Daten
Technische Daten

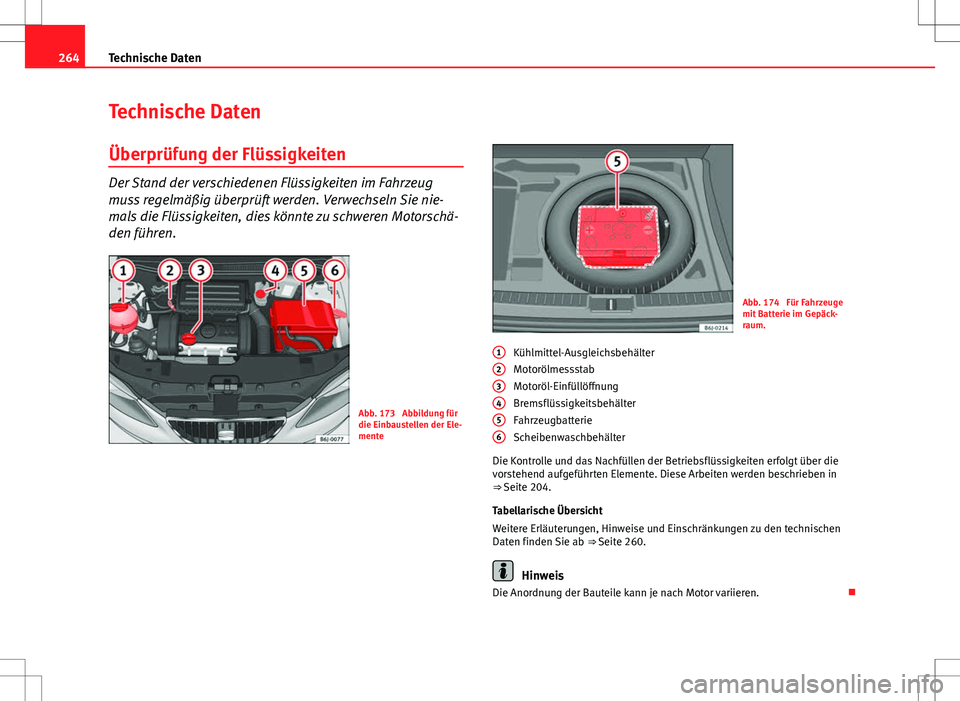

Überprüfung der Flüssigkeiten
Der Stand der verschiedenen Flüssigkeiten im Fahrzeug
muss regelmäßig überprüft werden. Verwechseln Sie nie-
mals die Flüssigkeiten, dies könnte zu schweren Motorschä-
den führen.
Abb. 173 Abbildung für
die Einbaustellen der Ele-
mente
Abb. 174 Für Fahrzeuge
mit Batterie im Gepäck-
raum.
Kühlmittel-Ausgleichsbehälter
Motorölmessstab
Motoröl-Einfüllöffnung
Bremsflüssigkeitsbehälter
Fahrzeugbatterie
Scheibenwaschbehälter
Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒ Seite 204.
Tabellarische Übersicht
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab ⇒ Seite 260.
Hinweis
Die Anordnung der Bauteile kann je nach Motor variieren. 
1
23456

265
Technische Daten

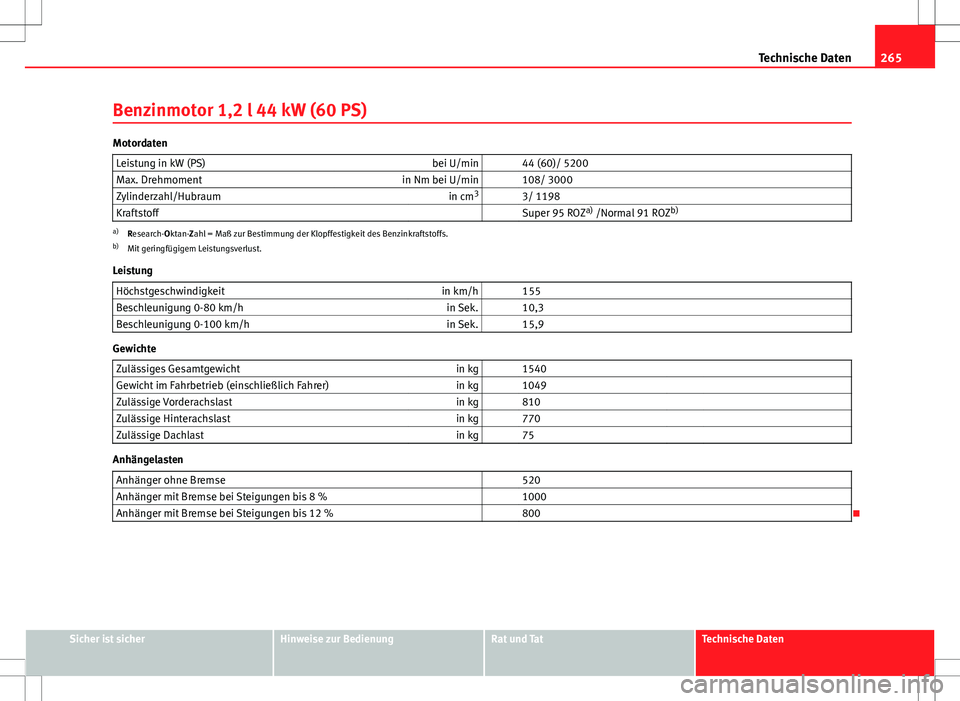

Benzinmotor 1,2 l 44 kW (60 PS)
Motordaten Leistung in kW (PS) bei U/min 44 (60)/ 5200
Max. Drehmoment in Nm bei U/min 108/ 3000
Zylinderzahl/Hubraum in cm3
3/ 1198
Kraftstoff Super 95 ROZ a)
/Normal 91 ROZ b)
a)
Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
b) Mit geringfügigem Leistungsverlust.
Leistung Höchstgeschwindigkeit in km/h 155
Beschleunigung 0-80 km/h in Sek. 10,3
Beschleunigung 0-100 km/h in Sek. 15,9
Gewichte
Zulässiges Gesamtgewicht in kg 1540
Gewicht im Fahrbetrieb (einschließlich Fahrer) in kg 1049
Zulässige Vorderachslast in kg 810
Zulässige Hinterachslast in kg 770
Zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse 520
Anhänger mit Bremse bei Steigungen bis 8 % 1000
Anhänger mit Bremse bei Steigungen bis 12 % 800

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

266Technische Daten

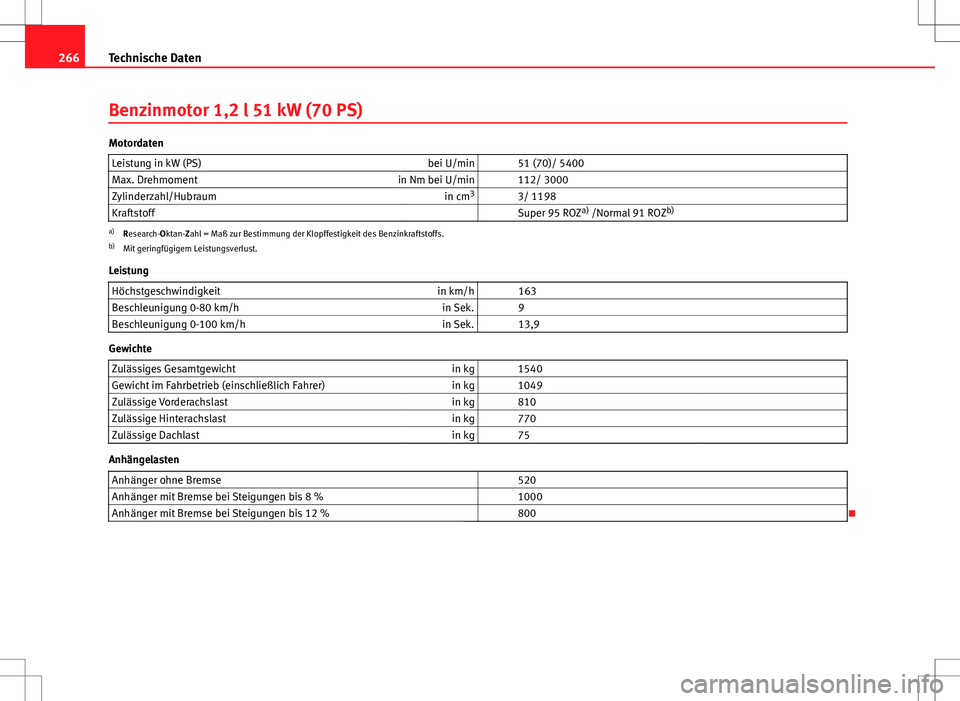

Benzinmotor 1,2 l 51 kW (70 PS)
Motordaten
Leistung in kW (PS) bei U/min 51 (70)/ 5400
Max. Drehmoment in Nm bei U/min 112/ 3000
Zylinderzahl/Hubraum in cm3
3/ 1198
Kraftstoff Super 95 ROZ a)
/Normal 91 ROZ b)
a)
Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
b) Mit geringfügigem Leistungsverlust.
Leistung Höchstgeschwindigkeit in km/h 163
Beschleunigung 0-80 km/h in Sek. 9
Beschleunigung 0-100 km/h in Sek. 13,9
Gewichte
Zulässiges Gesamtgewicht in kg 1540
Gewicht im Fahrbetrieb (einschließlich Fahrer) in kg 1049
Zulässige Vorderachslast in kg 810
Zulässige Hinterachslast in kg 770
Zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse 520
Anhänger mit Bremse bei Steigungen bis 8 % 1000
Anhänger mit Bremse bei Steigungen bis 12 % 800


267
Technische Daten

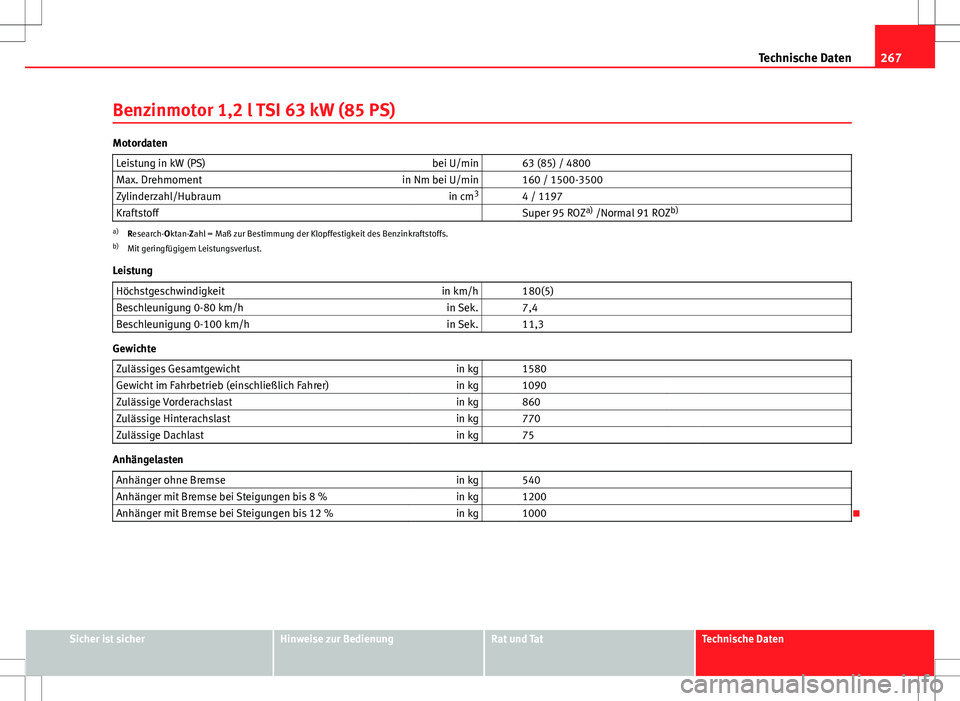

Benzinmotor 1,2 l TSI 63 kW (85 PS)
Motordaten Leistung in kW (PS) bei U/min 63 (85) / 4800
Max. Drehmoment in Nm bei U/min 160 / 1500-3500
Zylinderzahl/Hubraum in cm3
4 / 1197
Kraftstoff Super 95 ROZ a)
/Normal 91 ROZ b)
a)
Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
b) Mit geringfügigem Leistungsverlust.
Leistung Höchstgeschwindigkeit in km/h 180(5)
Beschleunigung 0-80 km/h in Sek. 7,4
Beschleunigung 0-100 km/h in Sek. 11,3
Gewichte
Zulässiges Gesamtgewicht in kg 1580
Gewicht im Fahrbetrieb (einschließlich Fahrer) in kg 1090
Zulässige Vorderachslast in kg 860
Zulässige Hinterachslast in kg 770
Zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse in kg 540
Anhänger mit Bremse bei Steigungen bis 8 % in kg 1200
Anhänger mit Bremse bei Steigungen bis 12 % in kg 1000

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

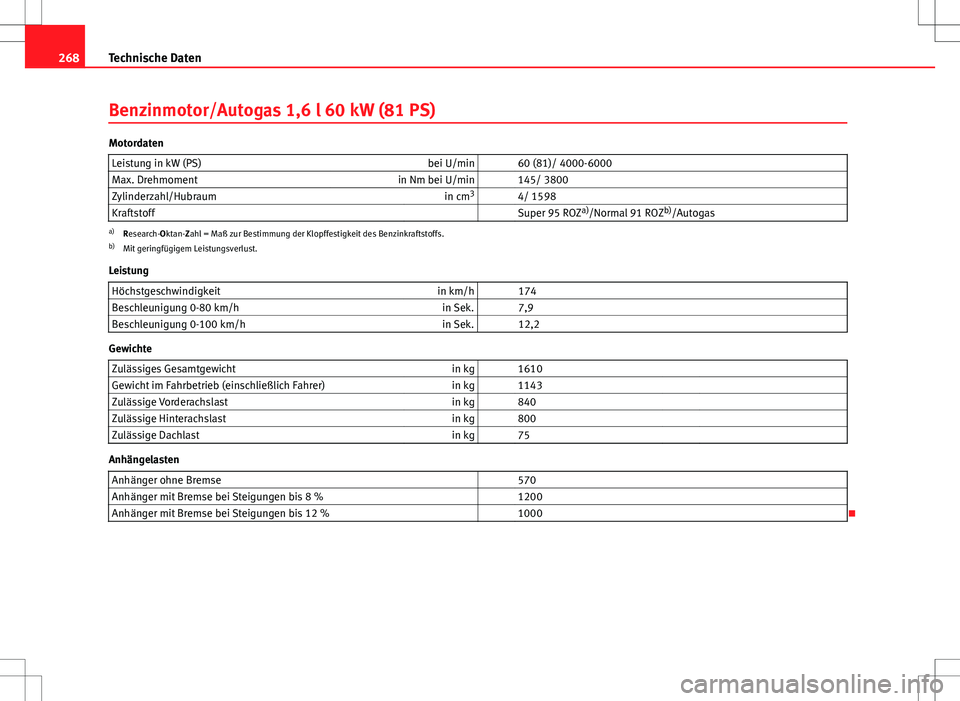

268Technische Daten
Benzinmotor/Autogas 1,6 l 60 kW (81 PS)
Motordaten
Leistung in kW (PS) bei U/min 60 (81)/ 4000-6000
Max. Drehmoment in Nm bei U/min 145/ 3800
Zylinderzahl/Hubraum in cm3
4/ 1598
Kraftstoff Super 95 ROZ a)
/Normal 91 ROZ b)
/Autogas
a) Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
b) Mit geringfügigem Leistungsverlust.
Leistung Höchstgeschwindigkeit in km/h 174
Beschleunigung 0-80 km/h in Sek. 7,9
Beschleunigung 0-100 km/h in Sek. 12,2
Gewichte
Zulässiges Gesamtgewicht in kg 1610
Gewicht im Fahrbetrieb (einschließlich Fahrer) in kg 1143
Zulässige Vorderachslast in kg 840
Zulässige Hinterachslast in kg 800
Zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse 570
Anhänger mit Bremse bei Steigungen bis 8 % 1200
Anhänger mit Bremse bei Steigungen bis 12 % 1000

