Page 241 of 292

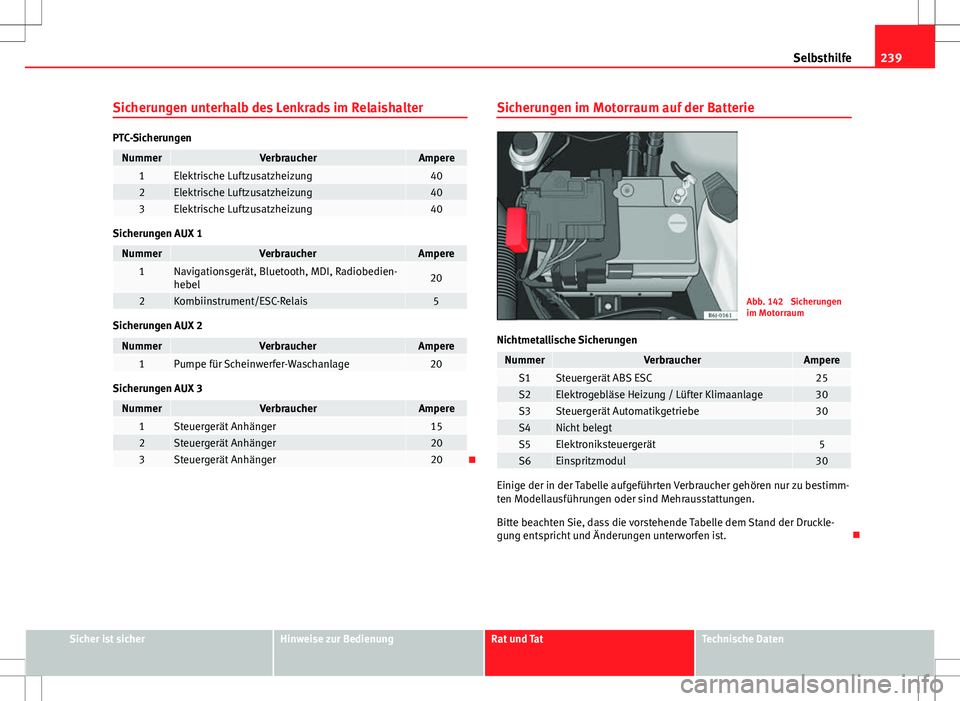

Seat Ibiza 5D 2009  Betriebsanleitung (in German) 239
Selbsthilfe
Sicherungen unterhalb des Lenkrads im Relaishalter
PTC-Sicherungen
NummerVerbraucherAmpere1Elektrische Luftzusatzheizung402Elektrische Luftzusatzheizung403Elektrische Luftzusatzheizung

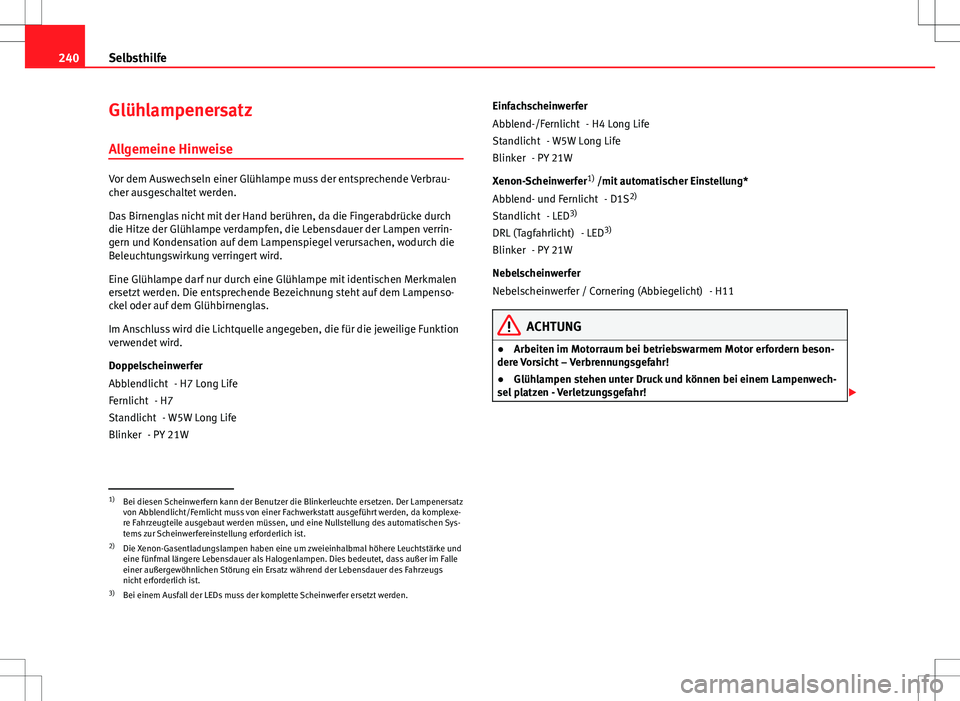

Page 242 of 292

Seat Ibiza 5D 2009  Betriebsanleitung (in German) 240Selbsthilfe
Glühlampenersatz
Allgemeine Hinweise
Vor dem Auswechseln einer Glühlampe muss der entsprechende Verbrau-
cher ausgeschaltet werden.
Das Birnenglas nicht mit der Hand berühren, da die

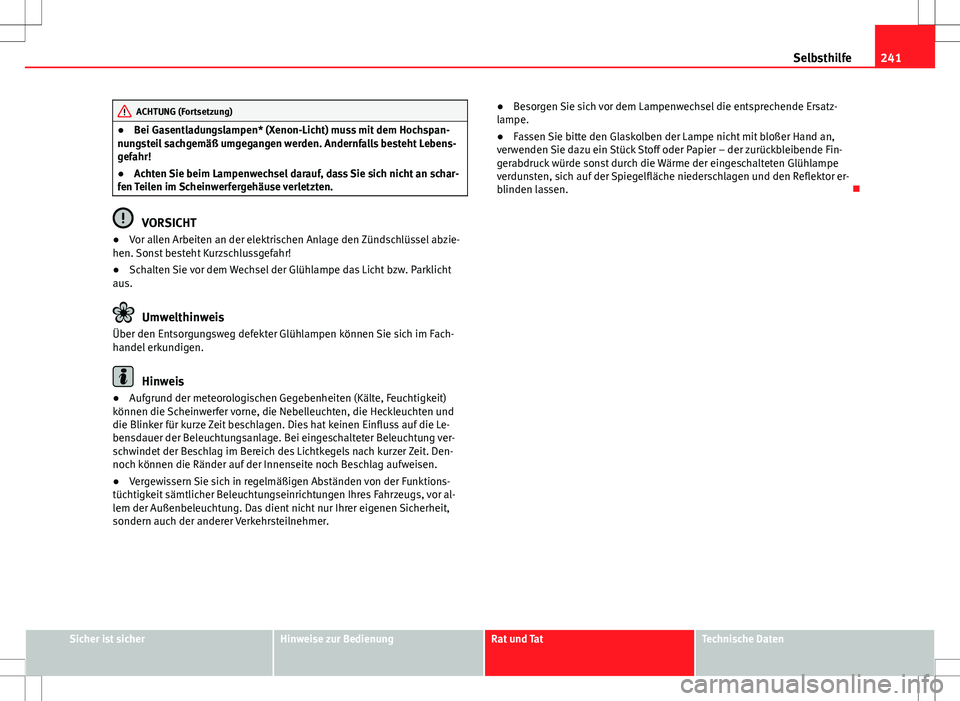

Page 243 of 292

Seat Ibiza 5D 2009  Betriebsanleitung (in German) 241
Selbsthilfe
ACHTUNG (Fortsetzung)
● Bei Gasentladungslampen* (Xenon-Licht) muss mit dem Hochspan-
nungsteil sachgemäß umgegangen werden. Andernfalls besteht Lebens-
gefahr!
● Achten Sie beim

Page 244 of 292

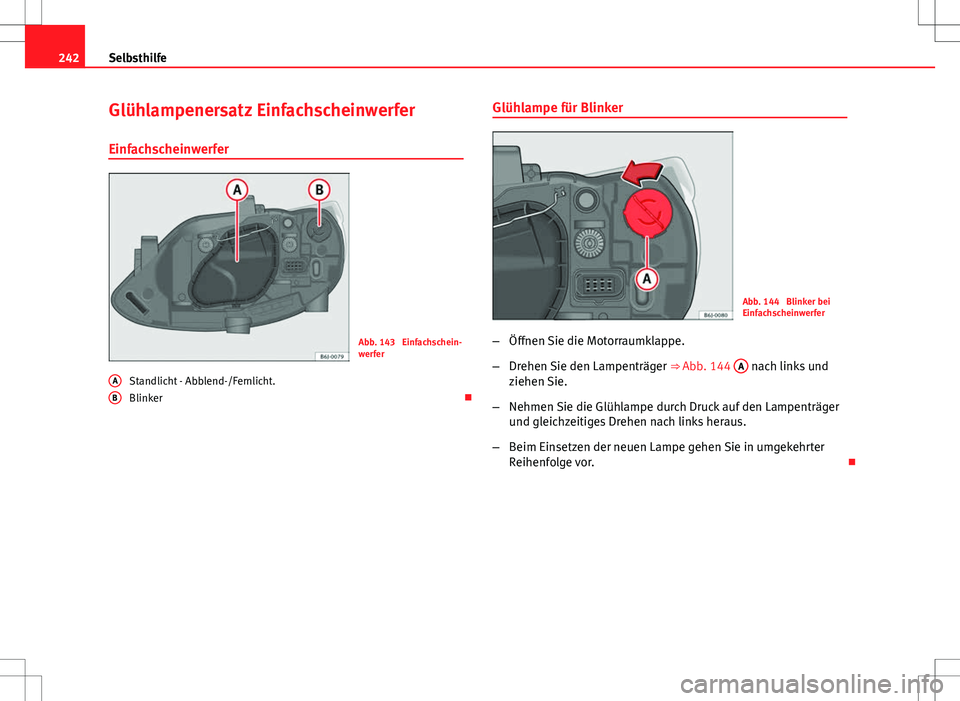

Seat Ibiza 5D 2009  Betriebsanleitung (in German) 242Selbsthilfe
Glühlampenersatz Einfachscheinwerfer
Einfachscheinwerfer
Abb. 143  Einfachschein-
werfer
Standlicht - Abblend-/Fernlicht.
Blinker 
A
B
Glühlampe für Blinker
Abb. 144  Blinker bei

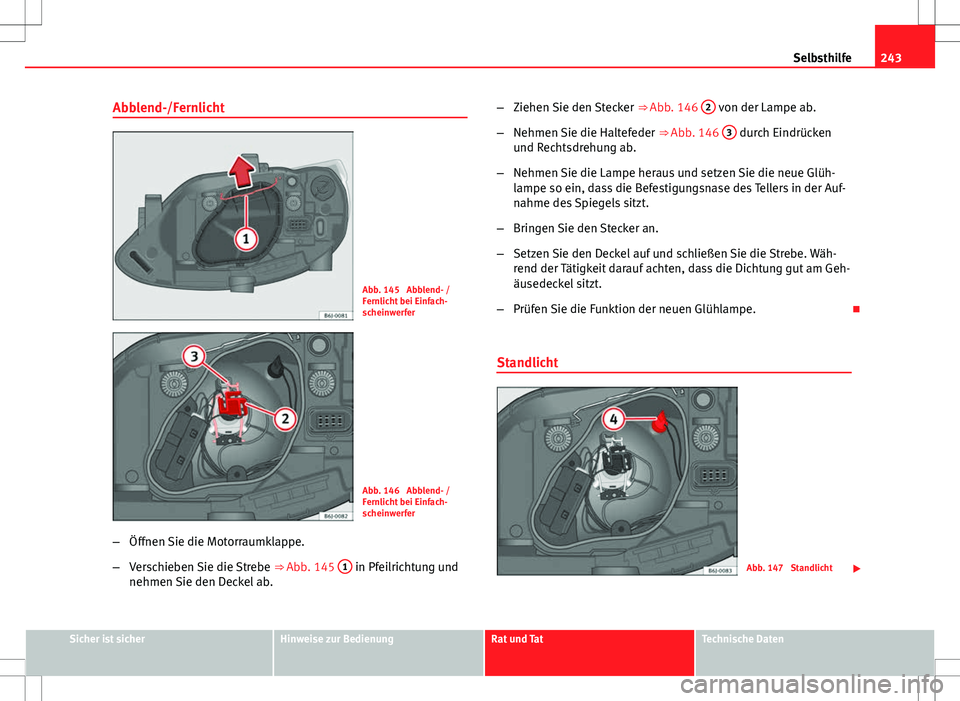

Page 245 of 292

Seat Ibiza 5D 2009  Betriebsanleitung (in German) 243
Selbsthilfe
Abblend-/Fernlicht
Abb. 145  Abblend- /
Fernlicht bei Einfach-
scheinwerfer
Abb. 146  Abblend- /
Fernlicht bei Einfach-
scheinwerfer
– Öffnen Sie die Motorraumklappe.
– Verschiebe

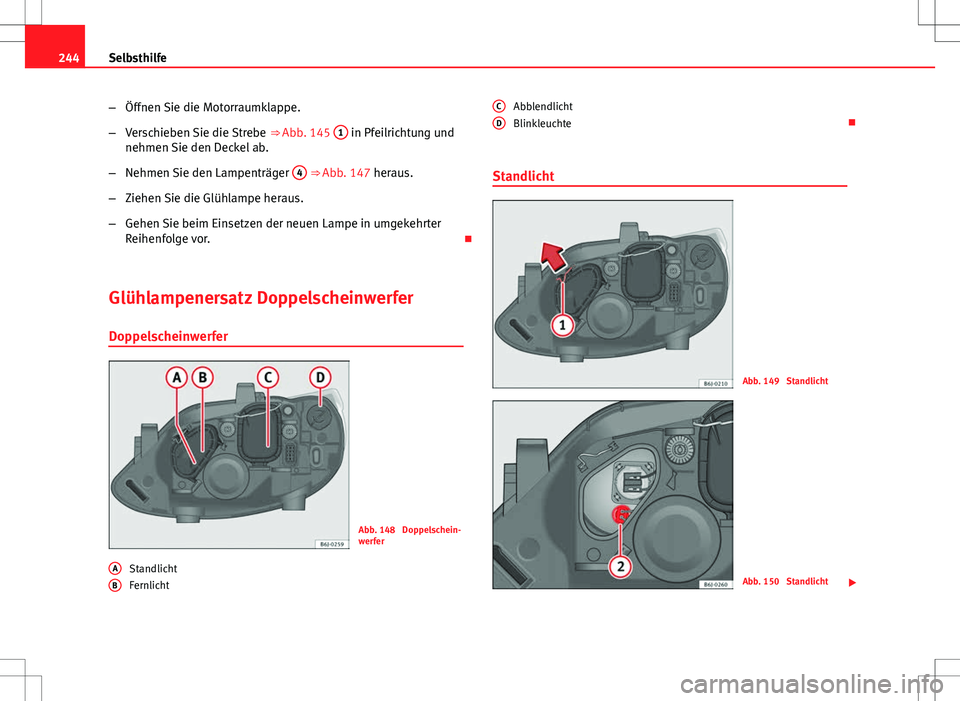

Page 246 of 292

Seat Ibiza 5D 2009  Betriebsanleitung (in German) 244Selbsthilfe
–Öffnen Sie die Motorraumklappe.
– Verschieben Sie die Strebe  ⇒ Abb. 145 1
 in Pfeilrichtung und
nehmen Sie den Deckel ab.
– Nehmen Sie den Lampenträger  4
 ⇒ Abb. 147

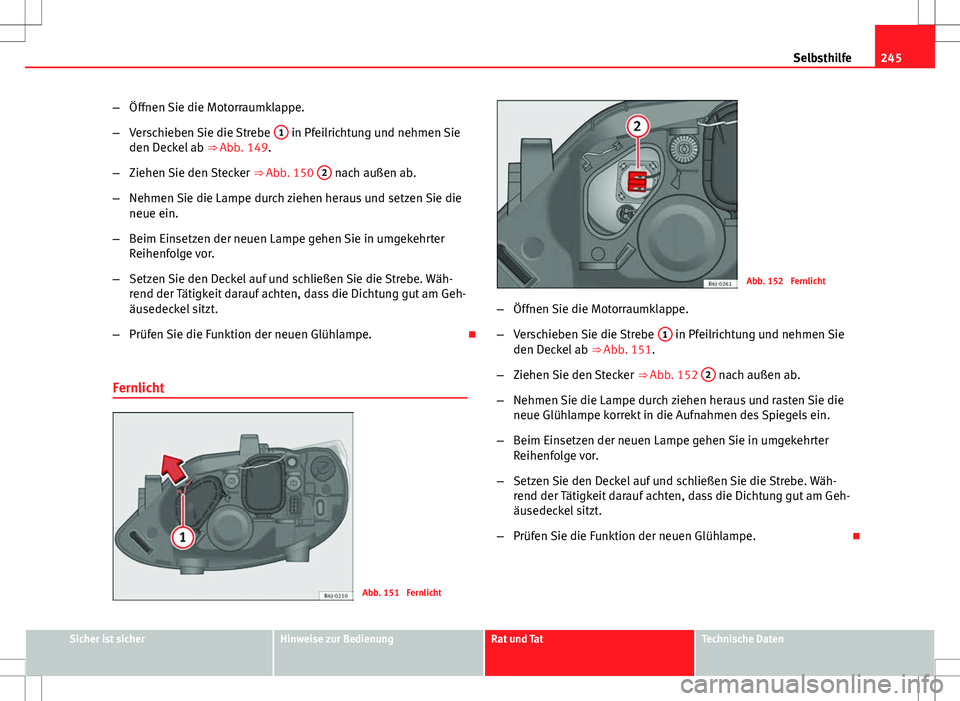

Page 247 of 292

Seat Ibiza 5D 2009  Betriebsanleitung (in German) 245
Selbsthilfe
– Öffnen Sie die Motorraumklappe.
– Verschieben Sie die Strebe  1
 in Pfeilrichtung und nehmen Sie
den Deckel ab  ⇒ Abb. 149.
– Ziehen Sie den Stecker  ⇒ Abb. 150 2
 nac

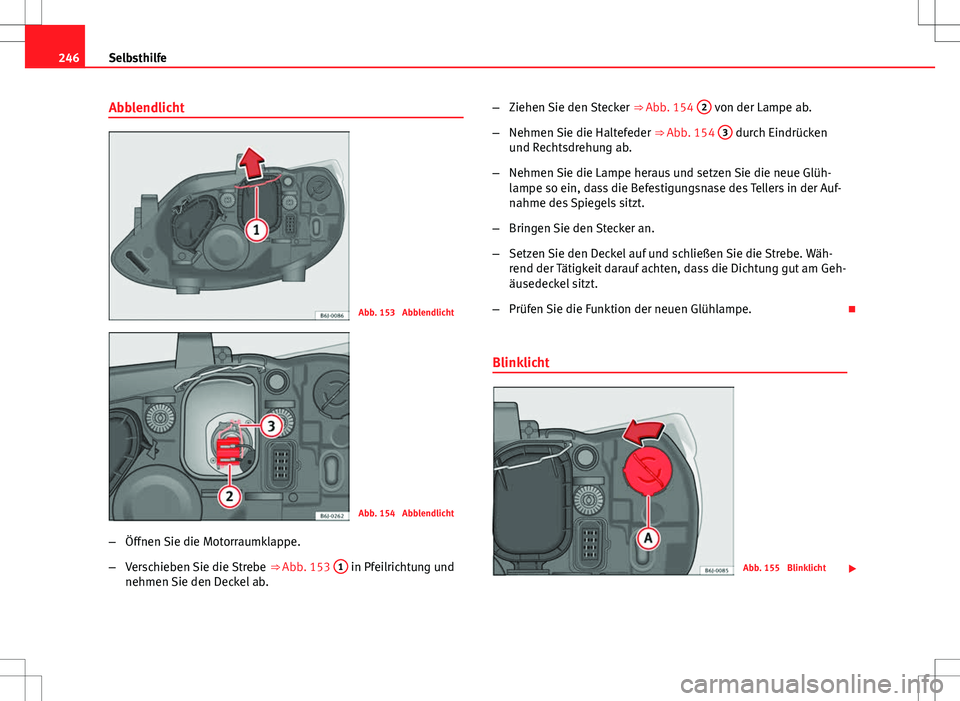

Page 248 of 292

Seat Ibiza 5D 2009  Betriebsanleitung (in German) 246Selbsthilfe
Abblendlicht
Abb. 153  Abblendlicht
Abb. 154  Abblendlicht
– Öffnen Sie die Motorraumklappe.
– Verschieben Sie die Strebe  ⇒ Abb. 153 1
 in Pfeilrichtung und
nehmen Sie den Dec

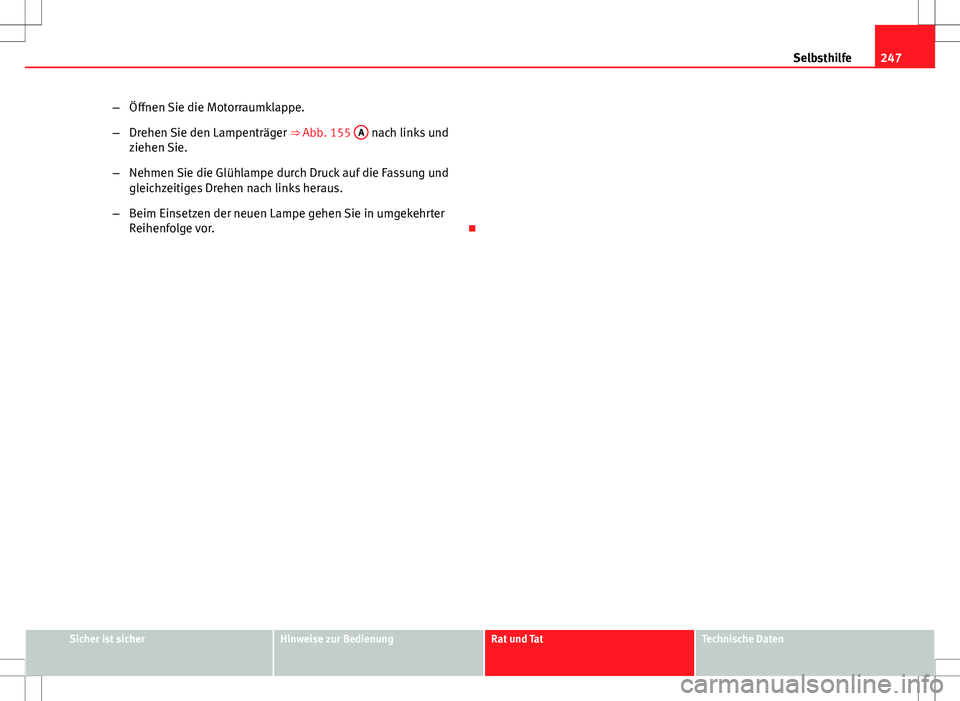

Page 249 of 292

Seat Ibiza 5D 2009  Betriebsanleitung (in German) 247
Selbsthilfe
– Öffnen Sie die Motorraumklappe.
– Drehen Sie den Lampenträger  ⇒ Abb. 155 A
 nach links und
ziehen Sie.
– Nehmen Sie die Glühlampe durch Druck auf die Fassung und
gleich

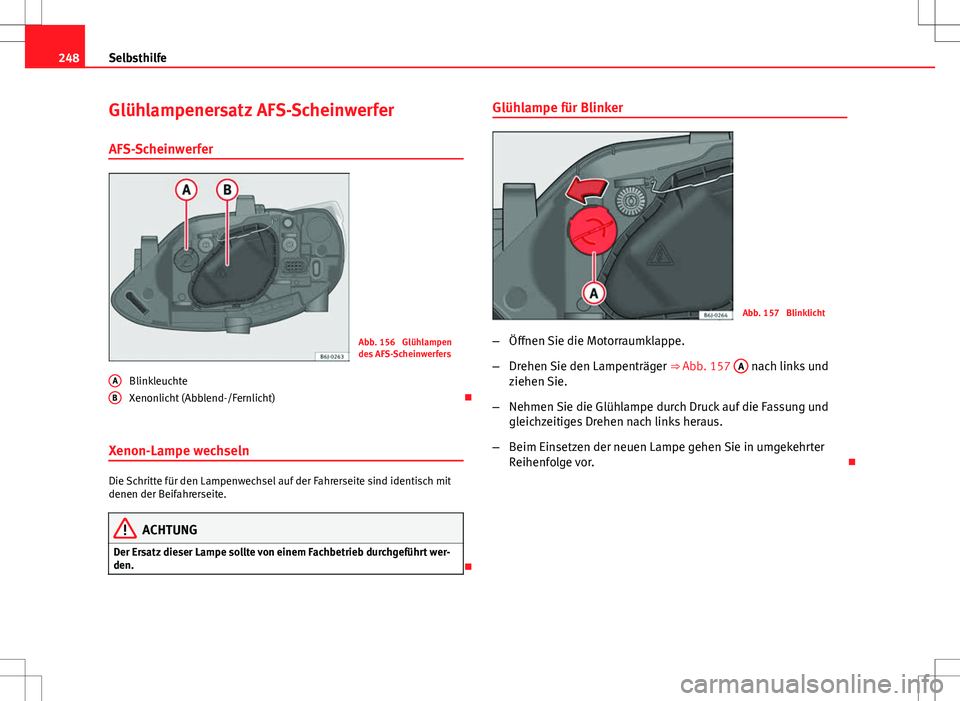

Page 250 of 292

Seat Ibiza 5D 2009  Betriebsanleitung (in German) 248Selbsthilfe
Glühlampenersatz AFS-Scheinwerfer
AFS-Scheinwerfer
Abb. 156  Glühlampen
des AFS-Scheinwerfers
Blinkleuchte
Xenonlicht (Abblend-/Fernlicht) 
Xenon-Lampe wechseln
Die Schritte für d
