Seat Ibiza 5D 2016 Betriebsanleitung (in German)

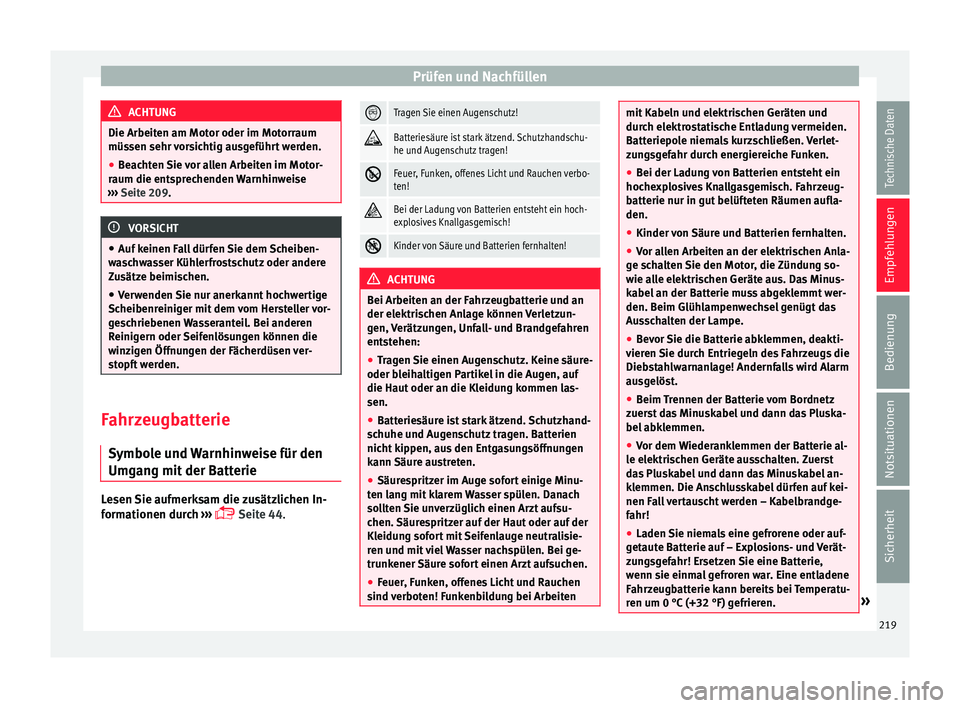

Prüfen und Nachfüllen
ACHTUNG
Die Arbeiten am Motor oder im Motorraum
müssen sehr v
orsichtig ausgeführt werden.
● Beachten Sie vor allen Arbeiten im Motor-
raum die ents
prechenden Warnhinweise
››› Seite 209. VORSICHT
● Auf k einen F

all dürfen Sie dem Scheiben-
waschwasser Kühlerfrostschutz oder andere
Zusätze beimischen.
● Verwenden Sie nur anerkannt hochwertige
Scheibenreinig
er mit dem vom Hersteller vor-
geschriebenen Wasseranteil. Bei anderen
Reinigern oder Seifenlösungen können die
winzigen Öffnungen der Fächerdüsen ver-
stopft werden. Fahrzeugbatterie
S ymbo l

e und Warnhinweise für den
Umgang mit der Batterie Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 44
. 
Tragen Sie einen Augenschutz!

Batteriesäure ist stark ätzend. Schutzhandschu-
he und Augenschutz tragen!

Feuer, Funken, offenes Licht und Rauchen verbo-
ten!

Bei der Ladung von Batterien entsteht ein hoch-
explosives Knallgasgemisch!

Kinder von Säure und Batterien fernhalten!
ACHTUNG
Bei Arbeiten an der Fahrzeugbatterie und an
der elektri s

chen Anlage können Verletzun-
gen, Verätzungen, Unfall- und Brandgefahren
entstehen:
● Tragen Sie einen Augenschutz. Keine säure-
oder bleih
altigen Partikel in die Augen, auf
die Haut oder an die Kleidung kommen las-
sen.
● Batteriesäure ist stark ätzend. Schutzhand-
schuhe u
nd Augenschutz tragen. Batterien
nicht kippen, aus den Entgasungsöffnungen
kann Säure austreten.
● Säurespritzer im Auge sofort einige Minu-
ten lan
g mit klarem Wasser spülen. Danach
sollten Sie unverzüglich einen Arzt aufsu-
chen. Säurespritzer auf der Haut oder auf der
Kleidung sofort mit Seifenlauge neutralisie-
ren und mit viel Wasser nachspülen. Bei ge-
trunkener Säure sofort einen Arzt aufsuchen.
● Feuer, Funken, offenes Licht und Rauchen
sind v
erboten! Funkenbildung bei Arbeiten mit Kabeln und elektrischen Geräten und
durc
h el

ektrostatische Entladung vermeiden.
Batteriepole niemals kurzschließen. Verlet-
zungsgefahr durch energiereiche Funken.
● Bei der Ladung von Batterien entsteht ein
hochexp
losives Knallgasgemisch. Fahrzeug-
batterie nur in gut belüfteten Räumen aufla-
den.
● Kinder von Säure und Batterien fernhalten.
● Vor allen Arbeiten an der elektrischen Anla-
ge sc
halten Sie den Motor, die Zündung so-
wie alle elektrischen Geräte aus. Das Minus-
kabel an der Batterie muss abgeklemmt wer-
den. Beim Glühlampenwechsel genügt das
Ausschalten der Lampe.
● Bevor Sie die Batterie abklemmen, deakti-
vieren
Sie durch Entriegeln des Fahrzeugs die
Diebstahlwarnanlage! Andernfalls wird Alarm
ausgelöst.
● Beim Trennen der Batterie vom Bordnetz
zuers
t das Minuskabel und dann das Pluska-
bel abklemmen.
● Vor dem Wiederanklemmen der Batterie al-
le elektri
schen Geräte ausschalten. Zuerst
das Pluskabel und dann das Minuskabel an-
klemmen. Die Anschlusskabel dürfen auf kei-
nen Fall vertauscht werden – Kabelbrandge-
fahr!
● Laden Sie niemals eine gefrorene oder auf-
getaut
e Batterie auf – Explosions- und Verät-
zungsgefahr! Ersetzen Sie eine Batterie,
wenn sie einmal gefroren war. Eine entladene
Fahrzeugbatterie kann bereits bei Temperatu-
ren um 0 °C (+32 °F) gefrieren. » 219
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Empfehlungen
●

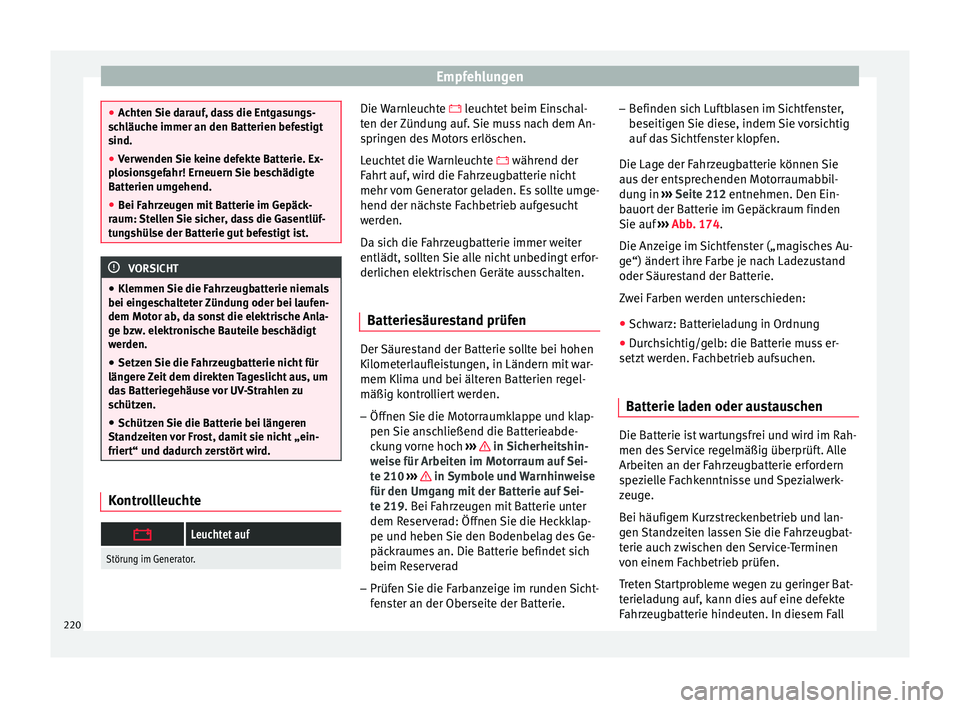

Ac ht
en Sie darauf, dass die Entgasungs-
schläuche immer an den Batterien befestigt
sind.
● Verwenden Sie keine defekte Batterie. Ex-
plos
ionsgefahr! Erneuern Sie beschädigte
Batterien umgehend.
● Bei Fahrzeugen mit Batterie im Gepäck-
raum: St
ellen Sie sicher, dass die Gasentlüf-
tungshülse der Batterie gut befestigt ist. VORSICHT
● Klemmen Sie die F

ahrzeugbatterie niemals
bei eingeschalteter Zündung oder bei laufen-
dem Motor ab, da sonst die elektrische Anla-
ge bzw. elektronische Bauteile beschädigt
werden.
● Setzen Sie die Fahrzeugbatterie nicht für
länger
e Zeit dem direkten Tageslicht aus, um
das Batteriegehäuse vor UV-Strahlen zu
schützen.
● Schützen Sie die Batterie bei längeren
Standzeit
en vor Frost, damit sie nicht „ein-
friert“ und dadurch zerstört wird. Kontrollleuchte

Leuchtet auf
Störung im Generator. Die Warnleuchte
 leuc
ht
et beim Einschal-
ten der Zündung auf. Sie muss nach dem An-
springen des Motors erlöschen.
Leuchtet die Warnleuchte  während der
Fahrt auf, wird die Fahrzeugbatterie nicht
mehr vom Generator geladen. Es sollte umge-
hend der nächste Fachbetrieb aufgesucht
werden.
Da sich die Fahrzeugbatterie immer weiter
entlädt, sollten Sie alle nicht unbedingt erfor-
derlichen elektrischen Geräte ausschalten.
Batteriesäurestand prüfen Der Säurestand der Batterie sollte bei hohen
Ki
lomet
erl

aufleistungen, in Ländern mit war-
mem Klima und bei älteren Batterien regel-
mäßig kontrolliert werden.
– Öffnen Sie die Motorraumklappe und klap-
pen Sie ans

chließend die Batterieabde-
ckung vorne hoch ››› in Sicherheitshin-
w ei
se für Arbeit

en im Motorraum auf Sei-
te 210 ››› in Symbole und Warnhinweise
für den Um g
an

g mit der Batterie auf Sei-
te 219. Bei Fahrzeugen mit Batterie unter
dem Reserverad: Öffnen Sie die Heckklap-
pe und heben Sie den Bodenbelag des Ge-
päckraumes an. Die Batterie befindet sich
beim Reserverad
– Prüfen Sie die Farbanzeige im runden Sicht-
fens

ter an der Oberseite der Batterie. –
Befinden sic
h Luftblasen im Sichtfenster,
beseitigen Sie diese, indem Sie vorsichtig
auf das Sichtfenster klopfen.
Die Lage der Fahrzeugbatterie können Sie
aus der entsprechenden Motorraumabbil-
dung in ››› Seite 212 entnehmen. Den Ein-
bauort der Batterie im Gepäckraum finden
Sie auf ››› Abb. 174.
Die Anzeige im Sichtfenster („magisches Au-
ge“) ändert ihre Farbe je nach Ladezustand
oder Säurestand der Batterie.
Zwei Farben werden unterschieden:
● Schwarz: Batterieladung in Ordnung
● Durchsichtig/gelb: die Batterie muss er-
setzt w
erden. Fachbetrieb aufsuchen.
Batterie laden oder austauschen Die Batterie ist wartungsfrei und wird im Rah-
men de
s


Service regelmäßig überprüft. Alle
Arbeiten an der Fahrzeugbatterie erfordern
spezielle Fachkenntnisse und Spezialwerk-
zeuge.
Bei häufigem Kurzstreckenbetrieb und lan-
gen Standzeiten lassen Sie die Fahrzeugbat-
terie auch zwischen den Service-Terminen
von einem Fachbetrieb prüfen.
Treten Startprobleme wegen zu geringer Bat-
terieladung auf, kann dies auf eine defekte
Fahrzeugbatterie hindeuten. In diesem Fall
220

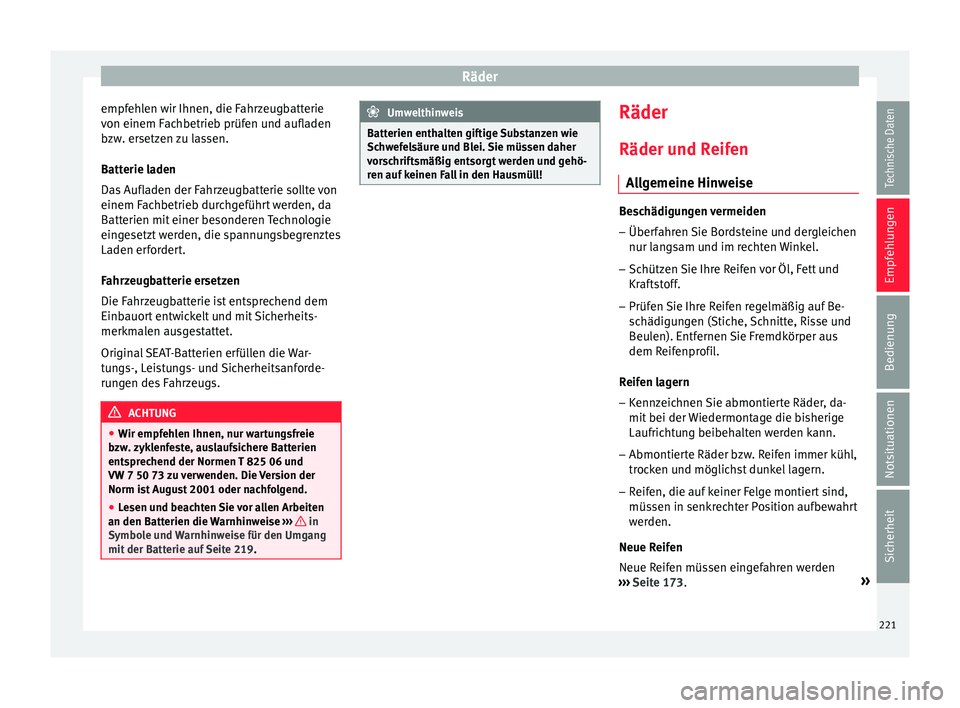

Räder
empfehlen wir Ihnen, die Fahrzeugbatterie
v on einem F
ac
hbetrieb prüfen und aufladen
bzw. ersetzen zu lassen.
Batterie laden
Das Aufladen der Fahrzeugbatterie sollte von
einem Fachbetrieb durchgeführt werden, da
Batterien mit einer besonderen Technologie
eingesetzt werden, die spannungsbegrenztes
Laden erfordert.
Fahrzeugbatterie ersetzen
Die Fahrzeugbatterie ist entsprechend dem
Einbauort entwickelt und mit Sicherheits-
merkmalen ausgestattet.
Original SEAT-Batterien erfüllen die War-
tungs-, Leistungs- und Sicherheitsanforde-
rungen des Fahrzeugs. ACHTUNG
● Wir empf eh

len Ihnen, nur wartungsfreie
bzw. zyklenfeste, auslaufsichere Batterien
entsprechend der Normen T 825 06 und
VW 7 50 73 zu verwenden. Die Version der
Norm ist August 2001 oder nachfolgend.
● Lesen und beachten Sie vor allen Arbeiten
an den Batterien die
Warnhinweise ››› in
Symbo l
e und Warnhinweise für den Umgang
mit der Batterie auf Seite 219. Umwelthinweis
Batterien enthalten giftige Substanzen wie
Sch w

efelsäure und Blei. Sie müssen daher
vorschriftsmäßig entsorgt werden und gehö-
ren auf keinen Fall in den Hausmüll! Räder
Räder u nd R
eif

en
Allgemeine Hinweise Beschädigungen vermeiden
– Überfahren Sie Bordsteine und dergleichen
nur lan g

sam und im rechten Winkel.
– Schützen Sie Ihre Reifen vor Öl, Fett und
Krafts

toff.
– Prüfen Sie Ihre Reifen regelmäßig auf Be-
sc hädigu

ngen (Stiche, Schnitte, Risse und
Beulen). Entfernen Sie Fremdkörper aus
dem Reifenprofil.
Reifen lagern – Kennzeichnen Sie abmontierte Räder, da-
mit bei der W

iedermontage die bisherige
Laufrichtung beibehalten werden kann.
– Abmontierte Räder bzw. Reifen immer kühl,
trock

en und möglichst dunkel lagern.
– Reifen, die auf keiner Felge montiert sind,
müssen in senkr

echter Position aufbewahrt
werden.
Neue Reifen
Neue Reifen müssen eingefahren werden
››› Seite 173. »
221
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Empfehlungen

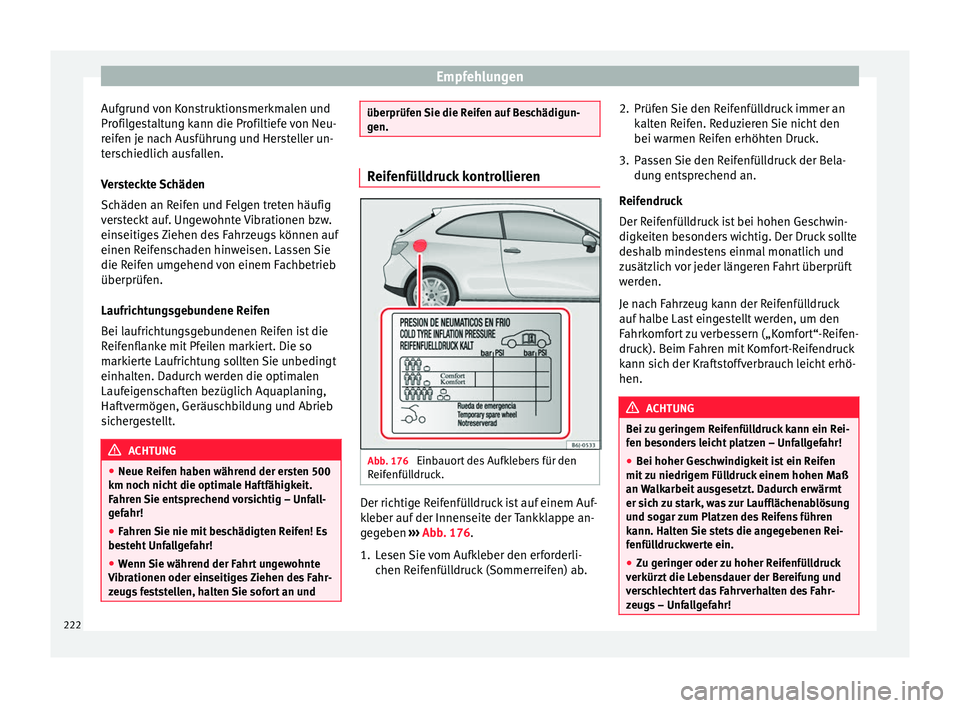

Aufgrund von Konstruktionsmerkmalen und
Pr ofi
l
gestaltung kann die Profiltiefe von Neu-
reifen je nach Ausführung und Hersteller un-
terschiedlich ausfallen.
Versteckte Schäden
Schäden an Reifen und Felgen treten häufig
versteckt auf. Ungewohnte Vibrationen bzw.
einseitiges Ziehen des Fahrzeugs können auf
einen Reifenschaden hinweisen. Lassen Sie
die Reifen umgehend von einem Fachbetrieb
überprüfen.
Laufrichtungsgebundene Reifen
Bei laufrichtungsgebundenen Reifen ist die
Reifenflanke mit Pfeilen markiert. Die so
markierte Laufrichtung sollten Sie unbedingt
einhalten. Dadurch werden die optimalen
Laufeigenschaften bezüglich Aquaplaning,
Haftvermögen, Geräuschbildung und Abrieb
sichergestellt. ACHTUNG
● Neue Reif en h

aben während der ersten 500
km noch nicht die optimale Haftfähigkeit.
Fahren Sie entsprechend vorsichtig – Unfall-
gefahr!
● Fahren Sie nie mit beschädigten Reifen! Es
best
eht Unfallgefahr!
● Wenn Sie während der Fahrt ungewohnte
Vibrationen oder ein
seitiges Ziehen des Fahr-
zeugs feststellen, halten Sie sofort an und überprüfen Sie die Reifen auf Beschädigun-
gen.
Reifenfülldruck kontrollieren
Abb. 176
Einbauort des Aufklebers für den
R eif
enfül

ldruck. Der richtige Reifenfülldruck ist auf einem Auf-
k
l
e

ber auf der Innenseite der Tankklappe an-
gegeben ›››
Abb. 176.
1. Lesen Sie vom Aufkleber den erforderli- chen Reif
enfülldruck (Sommerreifen) ab. 2. Prüfen Sie den Reifenfülldruck immer an
kalten R
eifen. Reduzieren Sie nicht den
bei warmen Reifen erhöhten Druck.
3. Passen Sie den Reifenfülldruck der Bela- dung ents
prechend an.
Reifendruck
Der Reifenfülldruck ist bei hohen Geschwin-
digkeiten besonders wichtig. Der Druck sollte
deshalb mindestens einmal monatlich und
zusätzlich vor jeder längeren Fahrt überprüft
werden.
Je nach Fahrzeug kann der Reifenfülldruck
auf halbe Last eingestellt werden, um den
Fahrkomfort zu verbessern („Komfort“-Reifen-
druck). Beim Fahren mit Komfort-Reifendruck
kann sich der Kraftstoffverbrauch leicht erhö-
hen. ACHTUNG
Bei zu geringem Reifenfülldruck kann ein Rei-
fen be sonder

s leicht platzen – Unfallgefahr!
● Bei hoher Geschwindigkeit ist ein Reifen
mit z
u niedrigem Fülldruck einem hohen Maß
an Walkarbeit ausgesetzt. Dadurch erwärmt
er sich zu stark, was zur Laufflächenablösung
und sogar zum Platzen des Reifens führen
kann. Halten Sie stets die angegebenen Rei-
fenfülldruckwerte ein.
● Zu geringer oder zu hoher Reifenfülldruck
verkürz
t die Lebensdauer der Bereifung und
verschlechtert das Fahrverhalten des Fahr-
zeugs – Unfallgefahr! 222

Räder
Umwelthinweis
Ein zu geringer Reifenfülldruck erhöht den
Kraf t
stoffverbrauch. Lebensdauer der Reifen

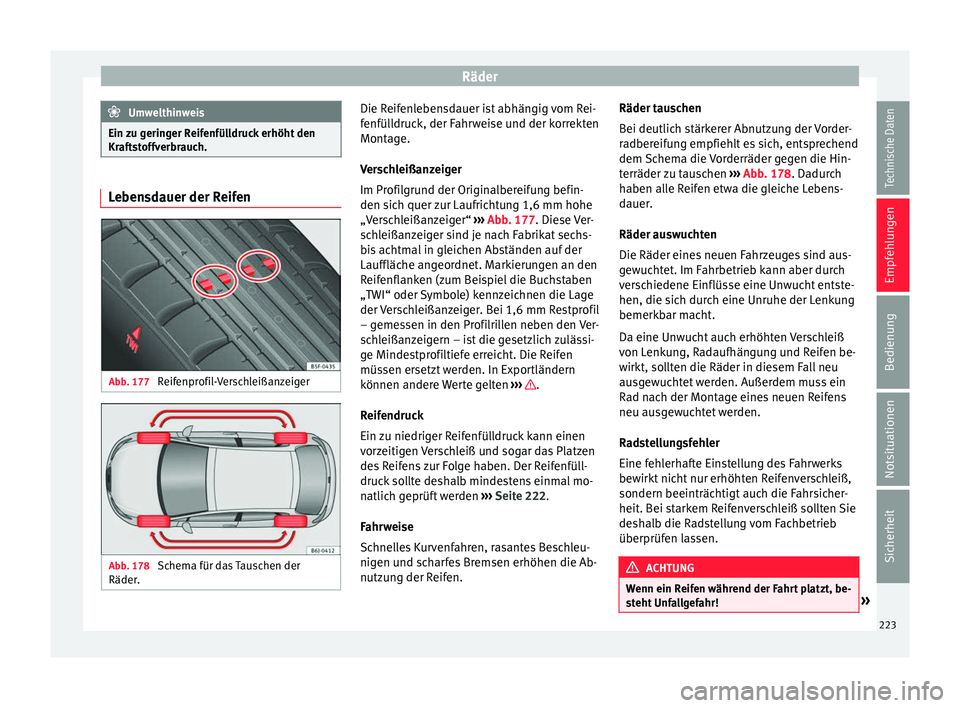

Abb. 177
Reifenprofil-Verschleißanzeiger Abb. 178
Schema für das Tauschen der
Räder . Die Reifenlebensdauer ist abhängig vom Rei-
f
enfül
l

druck, der Fahrweise und der korrekten
Montage.
Verschleißanzeiger
Im Profilgrund der Originalbereifung befin-
den sich quer zur Laufrichtung 1,6 mm hohe
„Verschleißanzeiger“ ››› Abb. 177. Diese Ver-
schleißanzeiger sind je nach Fabrikat sechs-
bis achtmal in gleichen Abständen auf der
Lauffläche angeordnet. Markierungen an den
Reifenflanken (zum Beispiel die Buchstaben
„TWI“ oder Symbole) kennzeichnen die Lage
der Verschleißanzeiger. Bei 1,6 mm Restprofil
– gemessen in den Profilrillen neben den Ver-
schleißanzeigern – ist die gesetzlich zulässi-
ge Mindestprofiltiefe erreicht. Die Reifen
müssen ersetzt werden. In Exportländern
können andere Werte gelten ››› .
R eif
endruc

k
Ein zu niedriger Reifenfülldruck kann einen
vorzeitigen Verschleiß und sogar das Platzen
des Reifens zur Folge haben. Der Reifenfüll-
druck sollte deshalb mindestens einmal mo-
natlich geprüft werden ››› Seite 222.
Fahrweise
Schnelles Kurvenfahren, rasantes Beschleu-
nigen und scharfes Bremsen erhöhen die Ab-
nutzung der Reifen. Räder tauschen
Bei deutlich s

tärkerer Abnutzung der Vorder-
radbereifung empfiehlt es sich, entsprechend
dem Schema die Vorderräder gegen die Hin-
terräder zu tauschen ››› Abb. 178. Dadurch
haben alle Reifen etwa die gleiche Lebens-
dauer.
Räder auswuchten
Die Räder eines neuen Fahrzeuges sind aus-
gewuchtet. Im Fahrbetrieb kann aber durch
verschiedene Einflüsse eine Unwucht entste-
hen, die sich durch eine Unruhe der Lenkung
bemerkbar macht.
Da eine Unwucht auch erhöhten Verschleiß
von Lenkung, Radaufhängung und Reifen be-
wirkt, sollten die Räder in diesem Fall neu
ausgewuchtet werden. Außerdem muss ein
Rad nach der Montage eines neuen Reifens
neu ausgewuchtet werden.
Radstellungsfehler
Eine fehlerhafte Einstellung des Fahrwerks
bewirkt nicht nur erhöhten Reifenverschleiß,
sondern beeinträchtigt auch die Fahrsicher-
heit. Bei starkem Reifenverschleiß sollten Sie
deshalb die Radstellung vom Fachbetrieb
überprüfen lassen. ACHTUNG
Wenn ein Reifen während der Fahrt platzt, be-
st eht

Unfallgefahr! » 223
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

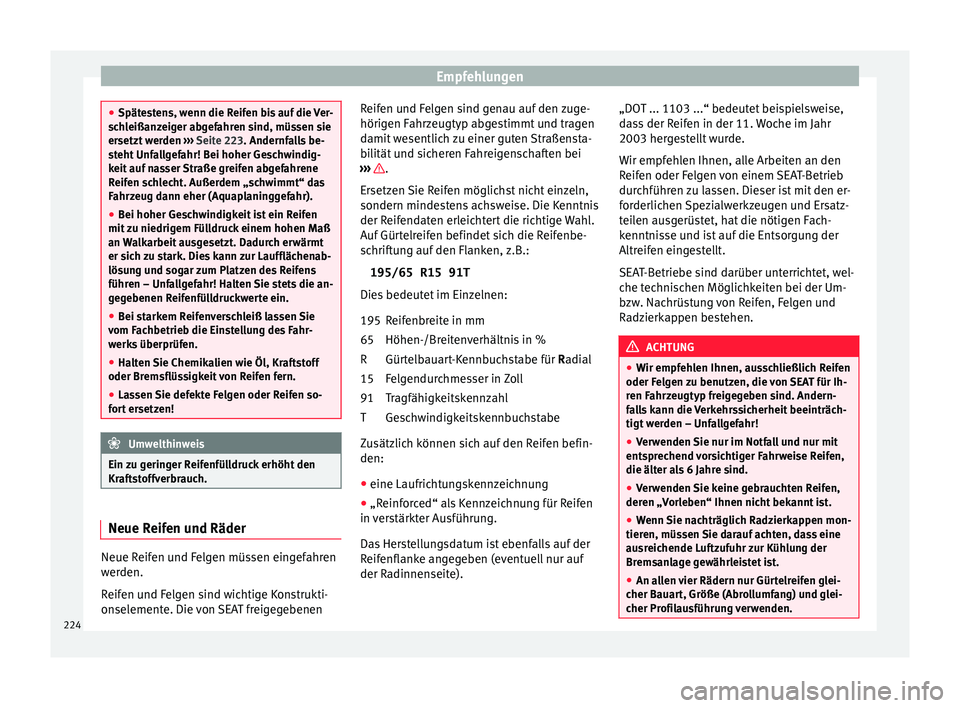

Empfehlungen
●
Spät e
stens, wenn die Reifen bis auf die Ver-
schleißanzeiger abgefahren sind, müssen sie
ersetzt werden ››› Seite 223. Andernfalls be-
steht Unfallgefahr! Bei hoher Geschwindig-
keit auf nasser Straße greifen abgefahrene
Reifen schlecht. Außerdem „schwimmt“ das
Fahrzeug dann eher (Aquaplaninggefahr).
● Bei hoher Geschwindigkeit ist ein Reifen
mit z
u niedrigem Fülldruck einem hohen Maß
an Walkarbeit ausgesetzt. Dadurch erwärmt
er sich zu stark. Dies kann zur Laufflächenab-
lösung und sogar zum Platzen des Reifens
führen – Unfallgefahr! Halten Sie stets die an-
gegebenen Reifenfülldruckwerte ein.
● Bei starkem Reifenverschleiß lassen Sie
vom Fac
hbetrieb die Einstellung des Fahr-
werks überprüfen.
● Halten Sie Chemikalien wie Öl, Kraftstoff
oder Bremsflüss
igkeit von Reifen fern.
● Lassen Sie defekte Felgen oder Reifen so-
fort
ersetzen! Umwelthinweis
Ein zu geringer Reifenfülldruck erhöht den
Kraf t

stoffverbrauch. Neue Reifen und Räder
Neue Reifen und Felgen müssen eingefahren
w
er
den.
R

eifen und Felgen sind wichtige Konstrukti-
onselemente. Die von SEAT freigegebenen Reifen und Felgen sind genau auf den zuge-
hörigen Fahr

zeugtyp abgestimmt und tragen
damit wesentlich zu einer guten Straßensta-
bilität und sicheren Fahreigenschaften bei
››› .
Er setz
en

Sie Reifen möglichst nicht einzeln,
sondern mindestens achsweise. Die Kenntnis
der Reifendaten erleichtert die richtige Wahl.
Auf Gürtelreifen befindet sich die Reifenbe-
schriftung auf den Flanken, z.B.:
195/65 R15 91T
Dies bedeutet im Einzelnen:
Reifenbreite in mm
Höhen-/Breitenverhältnis in %
Gürtelbauart-Kennbuchstabe für Radial
Felgendurchmesser in Zoll
Tragfähigkeitskennzahl
Geschwindigkeitskennbuchstabe
Zusätzlich können sich auf den Reifen befin-
den:
● eine Laufrichtungskennzeichnung
● „Reinforced“ als Kennzeichnung für Reifen
in ver
stärkter Ausführung.
Das Herstellungsdatum ist ebenfalls auf der
Reifenflanke angegeben (eventuell nur auf
der Radinnenseite). 195
65
R
15
91
T „DOT ... 1103 ...“ bedeutet beispielsweise,
das

s der Reifen in der 11. Woche im Jahr
2003 hergestellt wurde.
Wir empfehlen Ihnen, alle Arbeiten an den
Reifen oder Felgen von einem SEAT-Betrieb
durchführen zu lassen. Dieser ist mit den er-
forderlichen Spezialwerkzeugen und Ersatz-
teilen ausgerüstet, hat die nötigen Fach-
kenntnisse und ist auf die Entsorgung der
Altreifen eingestellt.
SEAT-Betriebe sind darüber unterrichtet, wel-
che technischen Möglichkeiten bei der Um-
bzw. Nachrüstung von Reifen, Felgen und
Radzierkappen bestehen. ACHTUNG
● Wir empf eh

len Ihnen, ausschließlich Reifen
oder Felgen zu benutzen, die von SEAT für Ih-
ren Fahrzeugtyp freigegeben sind. Andern-
falls kann die Verkehrssicherheit beeinträch-
tigt werden – Unfallgefahr!
● Verwenden Sie nur im Notfall und nur mit
entspr
echend vorsichtiger Fahrweise Reifen,
die älter als 6 Jahre sind.
● Verwenden Sie keine gebrauchten Reifen,
deren „Vorl
eben“ Ihnen nicht bekannt ist.
● Wenn Sie nachträglich Radzierkappen mon-
tieren, müssen
Sie darauf achten, dass eine
ausreichende Luftzufuhr zur Kühlung der
Bremsanlage gewährleistet ist.
● An allen vier Rädern nur Gürtelreifen glei-
cher Bauar
t, Größe (Abrollumfang) und glei-
cher Profilausführung verwenden. 224

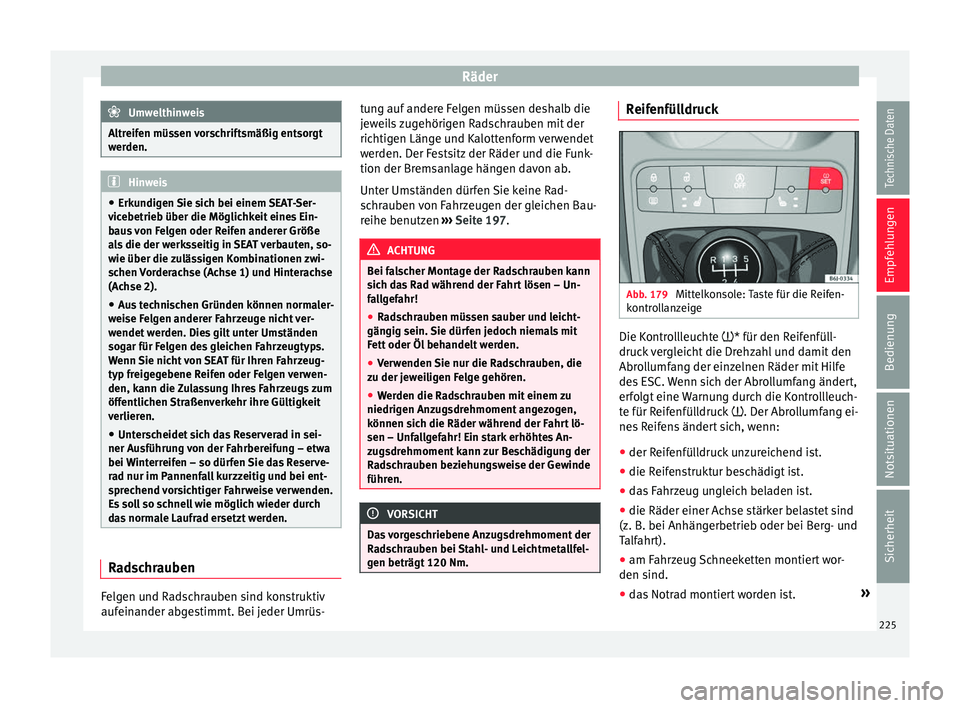

Räder
Umwelthinweis
Altreifen müssen vorschriftsmäßig entsorgt
wer den. Hinweis
● Erku ndig
en Sie sich bei einem SEAT-Ser-
vicebetrieb über die Möglichkeit eines Ein-
baus von Felgen oder Reifen anderer Größe
als die der werksseitig in SEAT verbauten, so-
wie über die zulässigen Kombinationen zwi-
schen Vorderachse (Achse 1) und Hinterachse
(Achse 2).
● Aus technischen Gründen können normaler-
weise F
elgen anderer Fahrzeuge nicht ver-
wendet werden. Dies gilt unter Umständen
sogar für Felgen des gleichen Fahrzeugtyps.
Wenn Sie nicht von SEAT für Ihren Fahrzeug-
typ freigegebene Reifen oder Felgen verwen-
den, kann die Zulassung Ihres Fahrzeugs zum
öffentlichen Straßenverkehr ihre Gültigkeit
verlieren.
● Unterscheidet sich das Reserverad in sei-
ner Ausführun
g von der Fahrbereifung – etwa
bei Winterreifen – so dürfen Sie das Reserve-
rad nur im Pannenfall kurzzeitig und bei ent-
sprechend vorsichtiger Fahrweise verwenden.
Es soll so schnell wie möglich wieder durch
das normale Laufrad ersetzt werden. Radschrauben
Felgen und Radschrauben sind konstruktiv
auf
ein
ander ab

gestimmt. Bei jeder Umrüs- tung auf andere Felgen müssen deshalb die
jewei

ls zugehörigen Radschrauben mit der
richtigen Länge und Kalottenform verwendet
werden. Der Festsitz der Räder und die Funk-
tion der Bremsanlage hängen davon ab.
Unter Umständen dürfen Sie keine Rad-
schrauben von Fahrzeugen der gleichen Bau-
reihe benutzen ››› Seite 197. ACHTUNG
Bei falscher Montage der Radschrauben kann
sic h d

as Rad während der Fahrt lösen – Un-
fallgefahr!
● Radschrauben müssen sauber und leicht-
gängig sein. Sie dür
fen jedoch niemals mit
Fett oder Öl behandelt werden.
● Verwenden Sie nur die Radschrauben, die
zu der jew
eiligen Felge gehören.
● Werden die Radschrauben mit einem zu
niedrigen Anz
ugsdrehmoment angezogen,
können sich die Räder während der Fahrt lö-
sen – Unfallgefahr! Ein stark erhöhtes An-
zugsdrehmoment kann zur Beschädigung der
Radschrauben beziehungsweise der Gewinde
führen. VORSICHT
Das vorgeschriebene Anzugsdrehmoment der
Ra d

schrauben bei Stahl- und Leichtmetallfel-
gen beträgt 120 Nm. Reifenfülldruck
Abb. 179
Mittelkonsole: Taste für die Reifen-
k ontr
o

llanzeige Die Kontrollleuchte * für den R
eif
enfül
l-
druck vergleicht die Drehzahl und damit den
Abrollumfang der einzelnen Räder mit Hilfe
des ESC. Wenn sich der Abrollumfang ändert,
erfolgt eine Warnung durch die Kontrollleuch-
te für Reifenfülldruck . Der Abrollumfang ei-
nes Reifens ändert sich, wenn:
● der Reifenfülldruck unzureichend ist.
● die Reifenstruktur beschädigt ist.
● das Fahrzeug ungleich beladen ist.
● die Räder einer Achse stärker belastet sind
(z. B. bei Anhängerbetrie
b oder bei Berg- und
Talfahrt).
● am Fahrzeug Schneeketten montiert wor-
den sind.
● da

s Notrad montiert worden ist. »
225
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Empfehlungen

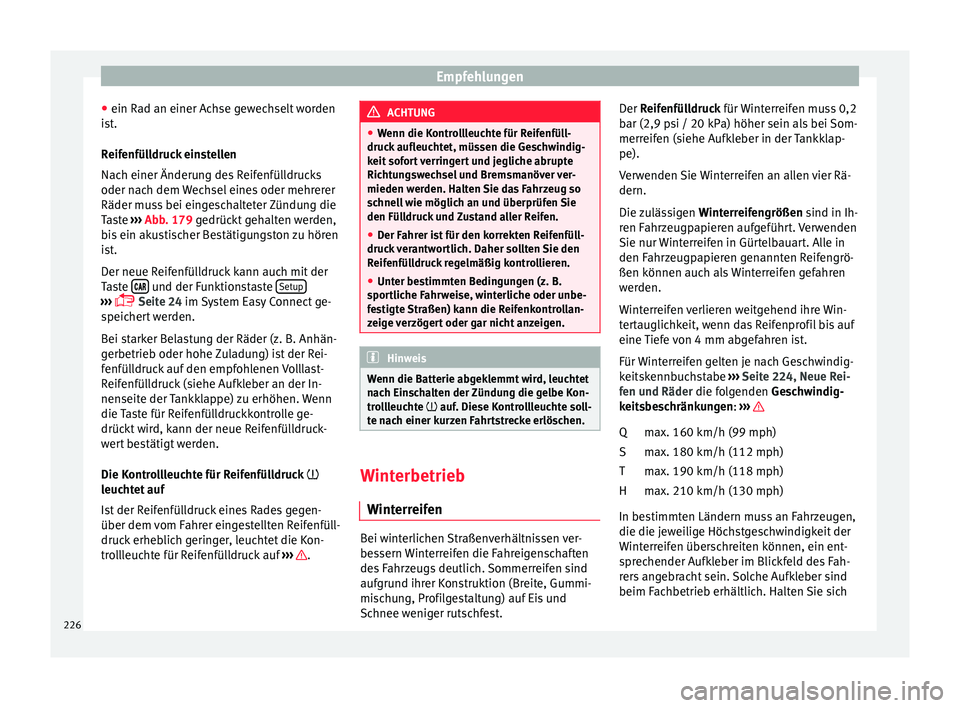

● ein R a
d an einer A
chse gewechselt worden
ist.
Reifenfülldruck einstellen
Nach einer Änderung des Reifenfülldrucks
oder nach dem Wechsel eines oder mehrerer
Räder muss bei eingeschalteter Zündung die
Taste ››› Abb. 179 gedrückt gehalten werden,
bis ein akustischer Bestätigungston zu hören
ist.
Der neue Reifenfülldruck kann auch mit der
Taste  und der Funktionstaste
Set
up ›››
 Seite 24
im
System Easy Connect ge-
speichert werden.
Bei starker Belastung der Räder (z. B. Anhän-
gerbetrieb oder hohe Zuladung) ist der Rei-
fenfülldruck auf den empfohlenen Volllast-
Reifenfülldruck (siehe Aufkleber an der In-
nenseite der Tankklappe) zu erhöhen. Wenn
die Taste für Reifenfülldruckkontrolle ge-
drückt wird, kann der neue Reifenfülldruck-
wert bestätigt werden.
Die Kontrollleuchte für Reifenfülldruck 
leuchtet auf
Ist der Reifenfülldruck eines Rades gegen-
über dem vom Fahrer eingestellten Reifenfüll-
druck erheblich geringer, leuchtet die Kon-
trollleuchte für Reifenfülldruck auf ››› . ACHTUNG
● Wenn die K ontr

ollleuchte für Reifenfüll-
druck aufleuchtet, müssen die Geschwindig-
keit sofort verringert und jegliche abrupte
Richtungswechsel und Bremsmanöver ver-
mieden werden. Halten Sie das Fahrzeug so
schnell wie möglich an und überprüfen Sie
den Fülldruck und Zustand aller Reifen.
● Der Fahrer ist für den korrekten Reifenfüll-
druck
verantwortlich. Daher sollten Sie den
Reifenfülldruck regelmäßig kontrollieren.
● Unter bestimmten Bedingungen (z. B.
sportlic
he Fahrweise, winterliche oder unbe-
festigte Straßen) kann die Reifenkontrollan-
zeige verzögert oder gar nicht anzeigen. Hinweis
Wenn die Batterie abgeklemmt wird, leuchtet
nac h Ein

schalten der Zündung die gelbe Kon-
trollleuchte  auf. Diese Kontrollleuchte soll-
te nach einer kurzen Fahrtstrecke erlöschen. Winterbetrieb
W int
err

eifen Bei winterlichen Straßenverhältnissen ver-
be
s
sern

Winterreifen die Fahreigenschaften
des Fahrzeugs deutlich. Sommerreifen sind
aufgrund ihrer Konstruktion (Breite, Gummi-
mischung, Profilgestaltung) auf Eis und
Schnee weniger rutschfest. Der Reifenfülldruck für Winterreifen muss 0,2
bar (2,9 p

si / 20 kPa) höher sein als bei Som-
merreifen (siehe Aufkleber in der Tankklap-
pe).
Verwenden Sie Winterreifen an allen vier Rä-
dern.
Die zulässigen Winterreifengrößen sind in Ih-
ren Fahrzeugpapieren aufgeführt. Verwenden
Sie nur Winterreifen in Gürtelbauart. Alle in
den Fahrzeugpapieren genannten Reifengrö-
ßen können auch als Winterreifen gefahren
werden.
Winterreifen verlieren weitgehend ihre Win-
tertauglichkeit, wenn das Reifenprofil bis auf
eine Tiefe von 4 mm abgefahren ist.
Für Winterreifen gelten je nach Geschwindig-
keitskennbuchstabe ››› Seite 224, Neue Rei-
fen und Räder die folgenden Geschwindig-
keitsbeschränkungen: ››› max. 160 km/h (99 mph)
m
ax. 180 km/h (112 mph)
m ax. 190 km/h (118 mph)
m

ax. 210 km/h (130 mph)
In bestimmten Ländern muss an Fahrzeugen,
die die jeweilige Höchstgeschwindigkeit der
Winterreifen überschreiten können, ein ent-
sprechender Aufkleber im Blickfeld des Fah-
rers angebracht sein. Solche Aufkleber sind
beim Fachbetrieb erhältlich. Halten Sie sich Q
S
T
H
226

Räder

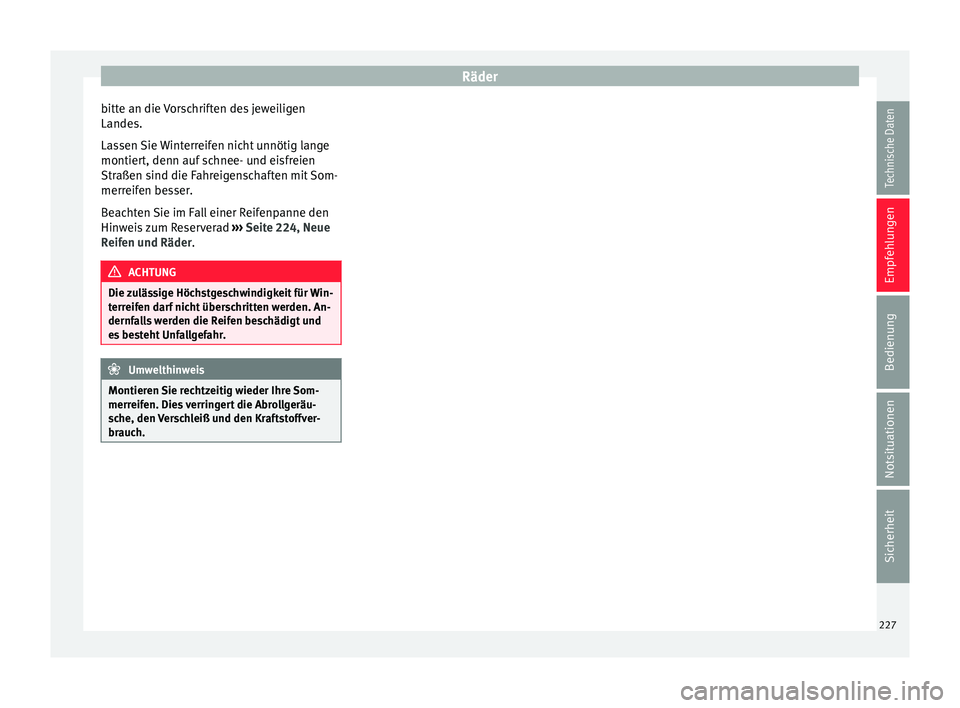

bitte an die Vorschriften des jeweiligen
Lande s.
La s
sen Sie Winterreifen nicht unnötig lange
montiert, denn auf schnee- und eisfreien
Straßen sind die Fahreigenschaften mit Som-
merreifen besser.
Beachten Sie im Fall einer Reifenpanne den
Hinweis zum Reserverad ››› Seite 224, Neue
Reifen und Räder. ACHTUNG
Die zulässige Höchstgeschwindigkeit für Win-
terr eif

en darf nicht überschritten werden. An-
dernfalls werden die Reifen beschädigt und
es besteht Unfallgefahr. Umwelthinweis
Montieren Sie rechtzeitig wieder Ihre Som-
merreif en. Die

s verringert die Abrollgeräu-
sche, den Verschleiß und den Kraftstoffver-
brauch. 227
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Technische Daten
Technische Daten
T ec
hni
sche Daten

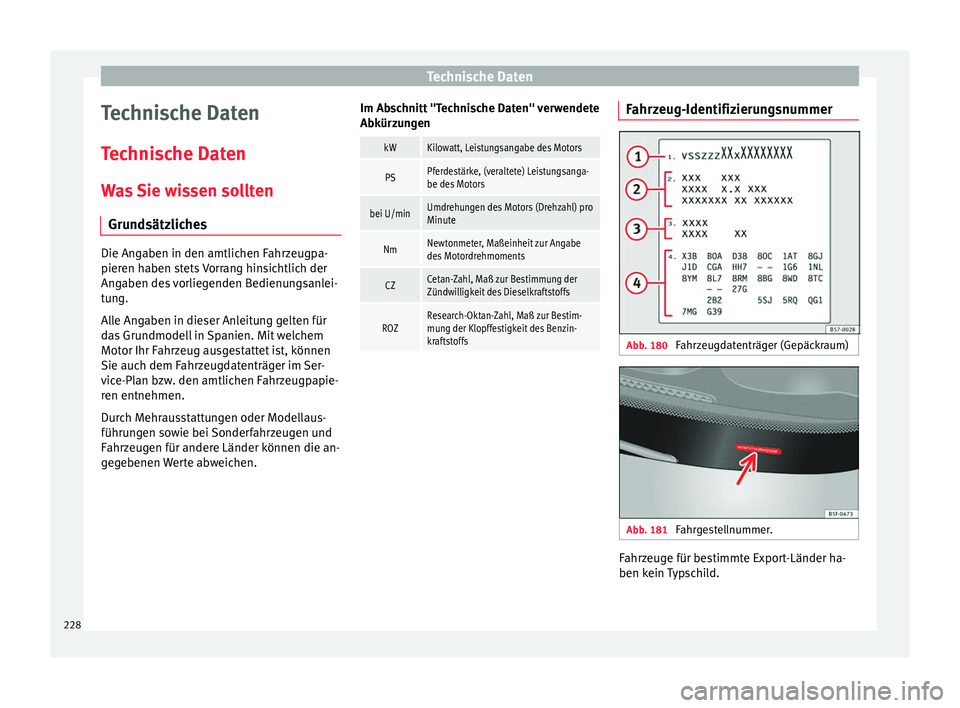

Was Sie wissen sollten Grundsätzliches Die Angaben in den amtlichen Fahrzeugpa-
pieren h
aben s

tets Vorrang hinsichtlich der
Angaben des vorliegenden Bedienungsanlei-
tung.
Alle Angaben in dieser Anleitung gelten für
das Grundmodell in Spanien. Mit welchem
Motor Ihr Fahrzeug ausgestattet ist, können
Sie auch dem Fahrzeugdatenträger im Ser-
vice-Plan bzw. den amtlichen Fahrzeugpapie-
ren entnehmen.
Durch Mehrausstattungen oder Modellaus-
führungen sowie bei Sonderfahrzeugen und
Fahrzeugen für andere Länder können die an-
gegebenen Werte abweichen. Im Abschnitt "Technische Daten" verwendete
Abkürz
u

ngen
kWKilowatt, Leistungsangabe des Motors
PSPferdestärke, (veraltete) Leistungsanga-
be des Motors
bei U/minUmdrehungen des Motors (Drehzahl) pro
Minute
NmNewtonmeter, Maßeinheit zur Angabe
des Motordrehmoments
CZCetan-Zahl, Maß zur Bestimmung der
Zündwilligkeit des Dieselkraftstoffs
ROZResearch-Oktan-Zahl, Maß zur Bestim-
mung der Klopffestigkeit des Benzin-
kraftstoffs Fahrzeug-Identifizierungsnummer
Abb. 180
Fahrzeugdatenträger (Gepäckraum) Abb. 181
Fahrgestellnummer. Fahrzeuge für bestimmte Export-Länder ha-
ben k
ein
T

ypschild.
228
