Seat Ibiza SC 2008 Betriebsanleitung (in German)

Selbsthilfe229
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

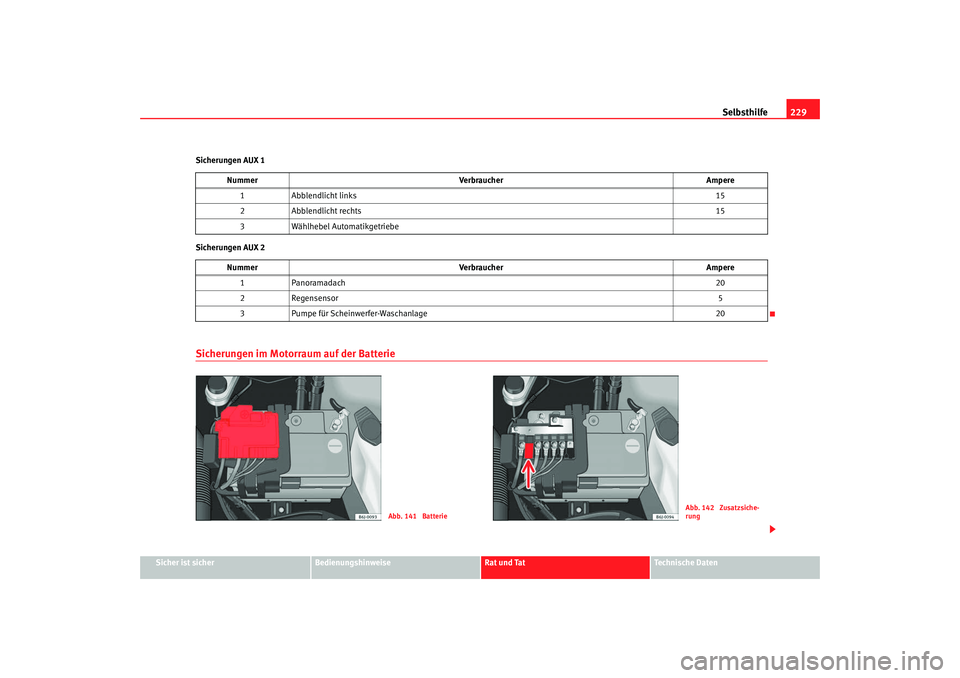

Sicherungen AUX 1
Sicherungen AUX 2
Sicherungen im Motorraum auf der Batterie
Nummer
Verbraucher Ampere
1 Abblendlicht links 15
2 Abblendlicht rechts 15
3 Wählhebel Automatikgetriebe
Nummer Verbraucher Ampere
1 Panoramadach 20
2 Regensensor 5
3 Pumpe für Scheinwerfer-Waschanlage 20
Abb. 141 Batterie
Abb. 142 Zusatzsiche-
rung
Ibiza SC_DE.book Seite 229 Dienstag, 8. Juli 2008 7:02 19

Selbsthilfe

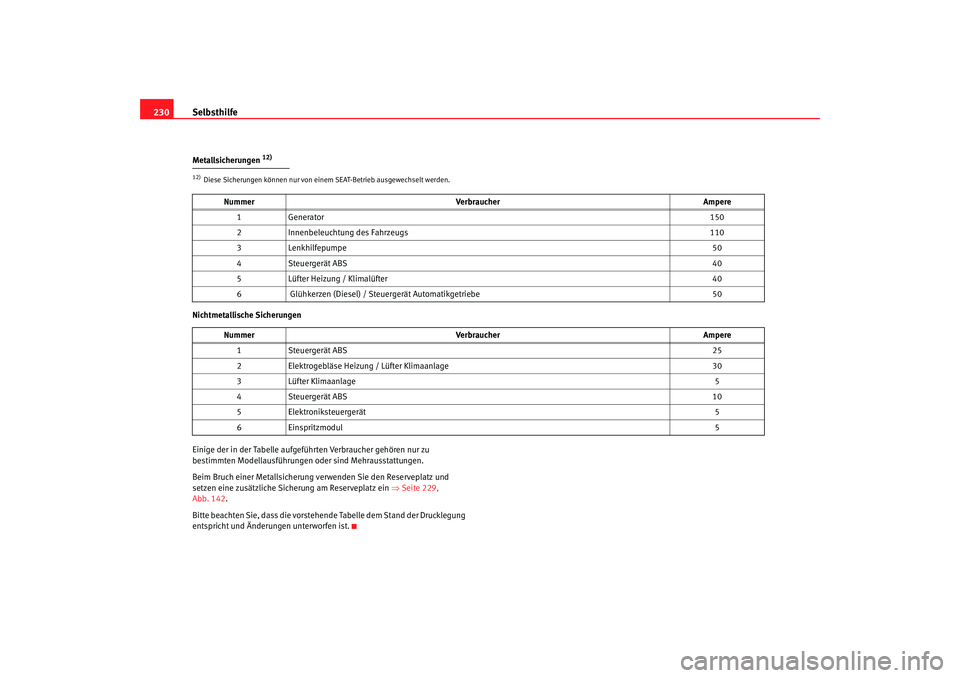

230Metallsicherungen
12)
Nichtmetallische Sicherungen
Einige der in der Tabelle aufgefüh rten Verbraucher gehören nur zu
bestimmten Modellausführungen oder sind Mehrausstattungen.
Beim Bruch einer Metallsicherung verwenden Sie den Reserveplatz und
setzen eine zusätzliche Sicherung am Reserveplatz ein ⇒Seite 229,
Abb. 142.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist.12)Diese Sicherungen können nur von einem SEAT-Betrieb ausgewechselt werden.
Nummer Verbraucher Ampere
1 Generator 150
2 Innenbeleuchtung des Fahrzeugs 110
3 Lenkhilfepumpe 50
4 Steuergerät ABS 40
5 Lüfter Heizung / Klimalüfter 40
6 Glühkerzen (Diesel) / Steuergerät Automatikgetriebe 50
Nummer Verbraucher Ampere
1 Steuergerät ABS 25
2 Elektrogebläse Heizung / Lüfter Klimaanlage 30
3 Lüfter Klimaanlage 5
4 Steuergerät ABS 10
5 Elektroniksteuergerät 5
6E in sp rit z m od ul 5
Ibiza SC_DE.book Seite 230 Dienstag, 8. Juli 2008 7:02 19

Selbsthilfe231
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

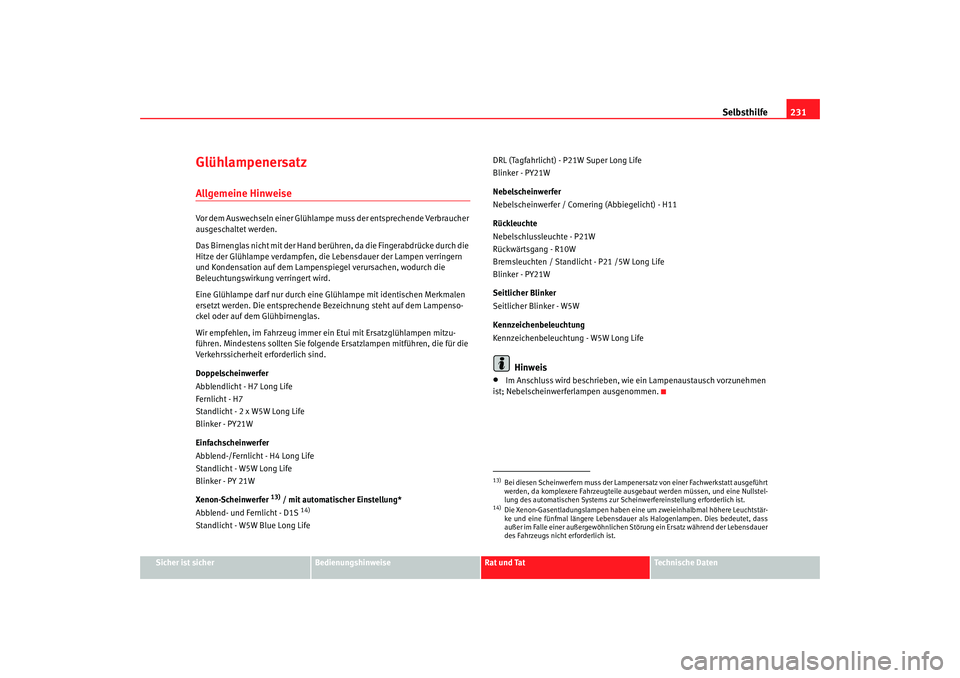

Glühlampenersatz Allgemeine HinweiseVor dem Auswechseln einer Glühlampe muss der entsprechende Verbraucher
ausgeschaltet werden.
Das Birnenglas nicht mit der Hand berühren, da die Fingerabdrücke durch die
Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verringern
und Kondensation auf dem Lampensp iegel verursachen, wodurch die
Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf dem Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ein Etui mit Ersatzglühlampen mitzu-
führen. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind.
Doppelscheinwerfer
Abblendlicht - H7 Long Life
Fernlicht - H7
Standlicht - 2 x W5W Long Life
Blinker - PY21W
Einfachscheinwerfer
Abblend-/Fernlicht - H4 Long Life
Standlicht - W5W Long Life
Blinker - PY 21W
Xenon-Scheinwerfer
13) / mit automatischer Einstellung*
Abblend- und Fernlicht - D1S
14)
Standlicht - W5W Blue Long Life DRL (Tagfahrlicht) - P21W Super Long Life
Blinker - PY21W
Nebelscheinwerfer
Nebelscheinwerfer / Corneri
ng (Abbiegelicht) - H11
Rückleuchte
Nebelschlussleuchte - P21W
Rückwärtsgang - R10W
Bremsleuchten / Standlicht - P21 /5W Long Life
Blinker - PY21W
Seitlicher Blinker
Seitlicher Blinker - W5W
Kennzeichenbeleuchtung
Kennzeichenbeleuchtung - W5W Long Life
Hinweis
•
Im Anschluss wird beschrieben, wie ein Lampenaustausch vorzunehmen
ist; Nebelscheinwerferlampen ausgenommen.
13)Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt
werden, da komplexere Fahrzeugteile ausgebaut werden müssen, und eine Nullstel-
lung des automatischen Systems zur Scheinwerfereinstellung erforderlich ist.14)Die Xenon-Gasentladungslampen haben eine um zweieinhalbmal höhere Leuchtstär-
ke und eine fünfmal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass
außer im Falle einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer
des Fahrzeugs nicht erforderlich ist.
Ibiza SC_DE.book Seite 231 Dienstag, 8. Juli 2008 7:02 19

Selbsthilfe

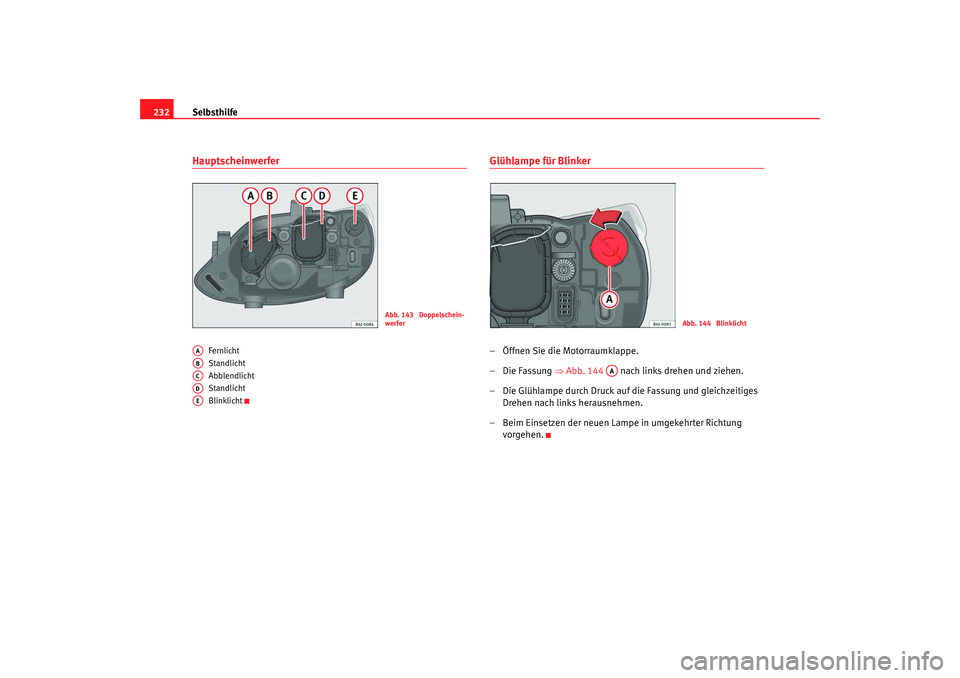

232Hauptscheinwerfer
Fernlicht
Standlicht
Abblendlicht
Standlicht
Blinklicht
Glühlampe für Blinker – Öffnen Sie die Motorraumklappe.
– Die Fassung ⇒ Abb. 144 nach links drehen und ziehen.
– Die Glühlampe durch Druck auf die Fassung und gleichzeitiges Drehen nach links herausnehmen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abb. 143 Doppelschein-
werfer
AAABACADAE
Abb. 144 Blinklicht
AA
Ibiza SC_DE.book Seite 232 Dienstag, 8. Juli 2008 7:02 19

Selbsthilfe233
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

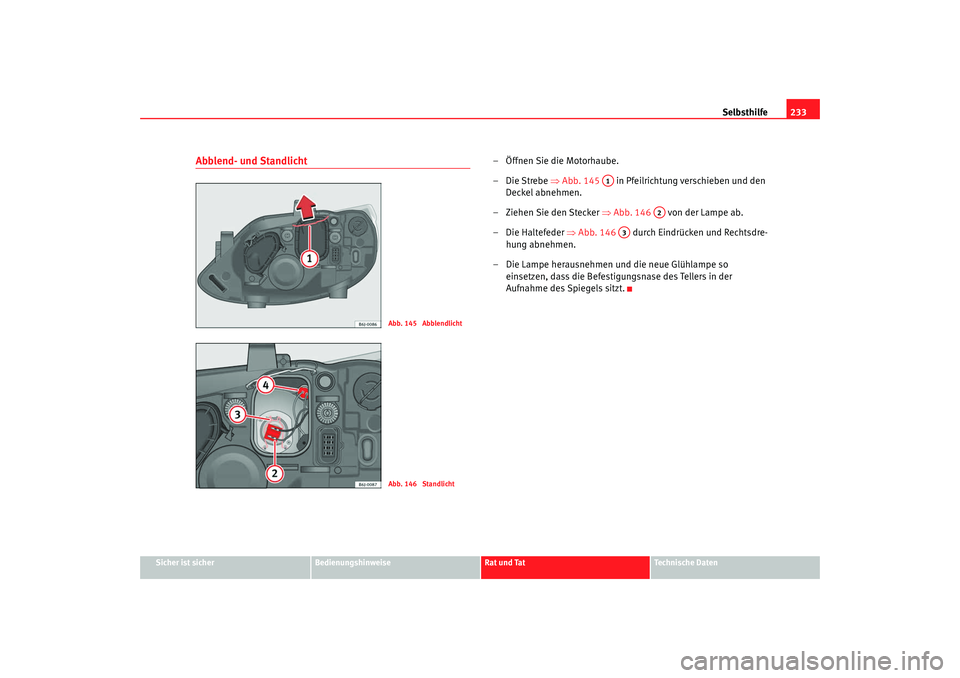

Abblend- und Standlicht
– Öffnen Sie die Motorhaube.
–Die Strebe ⇒Abb. 145 in Pfeilrichtung verschieben und den
Deckel abnehmen.
– Ziehen Sie den Stecker ⇒Abb. 146 von der Lampe ab.
– Die Haltefeder ⇒Abb. 146 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe so einsetzen, dass die Befestigungsnase des Tellers in der
Aufnahme des Spiegels sitzt.
Abb. 145 AbblendlichtAbb. 146 Standlicht
A1
A2
A3
Ibiza SC_DE.book Seite 233 Dienstag, 8. Juli 2008 7:02 19

Selbsthilfe

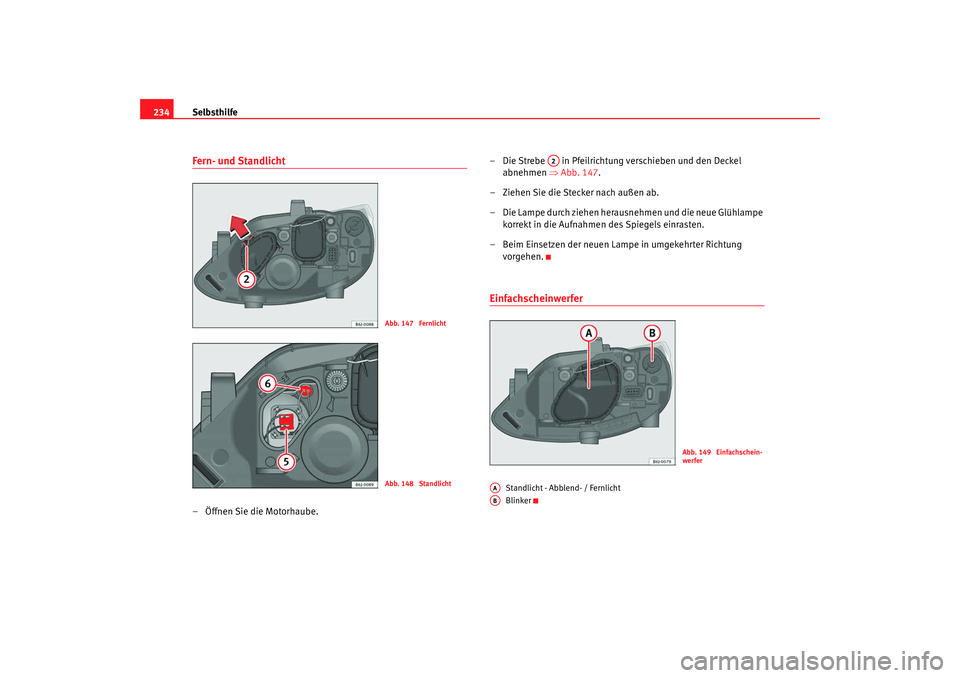

234Fern- und Standlicht– Öffnen Sie die Motorhaube. – Die Strebe in Pfeilrichtu
ng verschieben und den Deckel
abnehmen ⇒Abb. 147 .
– Ziehen Sie die Stecker nach außen ab.
– Die Lampe durch ziehen herausnehmen und die neue Glühlampe korrekt in die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Einfachscheinwerfer
Standlicht - Abblend- / Fernlicht
Blinker
Abb. 147 FernlichtAbb. 148 Standlicht
A2
Abb. 149 Einfachschein-
werfer
AAAB
Ibiza SC_DE.book Seite 234 Dienstag, 8. Juli 2008 7:02 19

Selbsthilfe235
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Glühlampe für Blinker– Öffnen Sie die Motorraumklappe.
– Die Fassung ⇒Abb. 150 nach links drehen und ziehen.
– Die Glühlampe durch Druck auf die Lampenfassung und gleich- zeitiges Drehen nach links herausnehmen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Abblend- / Fernlicht– Öffnen Sie die Motorhaube.
Abb. 150 Blinker bei
Einfachscheinwerfer
AA
Abb. 151 Abblend- /
Fernlicht bei Einfach-
scheinwerferAbb. 152 Abblend- /
Fernlicht bei Einfach-
scheinwerfer
Ibiza SC_DE.book Seite 235 Dienstag, 8. Juli 2008 7:02 19

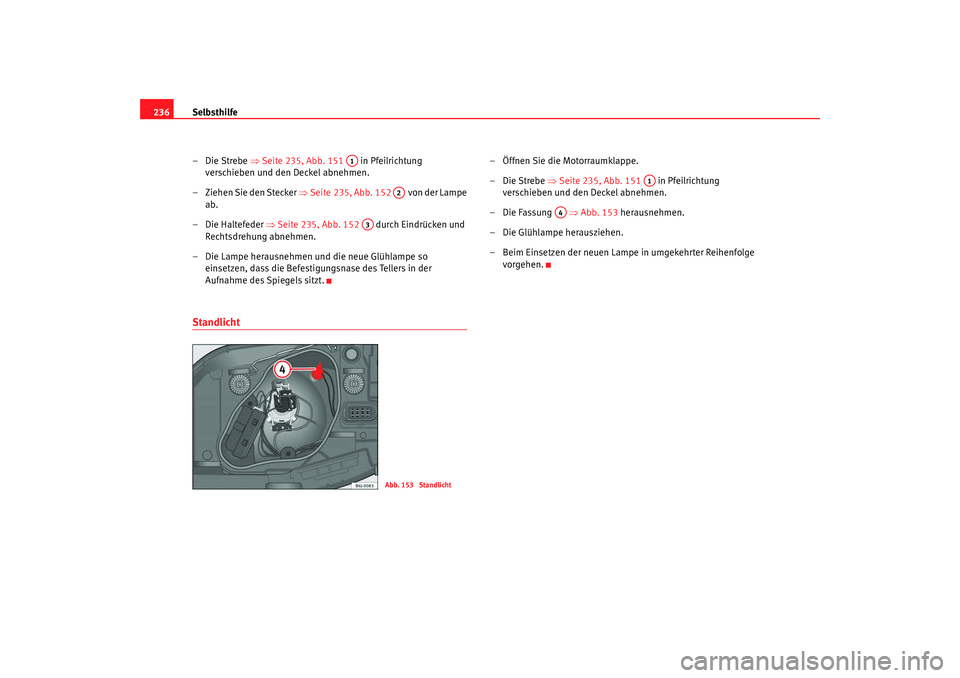

Selbsthilfe
236
–Die Strebe ⇒Seite 235, Abb. 151 in Pfeilrichtung
verschieben und den Deckel abnehmen.
– Ziehen Sie den Stecker ⇒ Seite 235, Abb. 152 von der Lampe
ab.
– Die Haltefeder ⇒ Seite 235, Abb. 152 durch Eindrücken und
Rechtsdrehung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe so einsetzen, dass die Befestigungsnase des Tellers in der
Aufnahme des Spiegels sitzt.Standlicht
– Öffnen Sie die Motorraumklappe.
–Die Strebe ⇒Seite 235, Abb. 151 in Pfeilrichtung
verschieben und den Deckel abnehmen.
– Die Fassung ⇒Abb. 153 herausnehmen.
– Die Glühlampe herausziehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
A1
A2
A3
Abb. 153 Standlicht
A1
A4
Ibiza SC_DE.book Seite 236 Dienstag, 8. Juli 2008 7:02 19

Selbsthilfe237
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

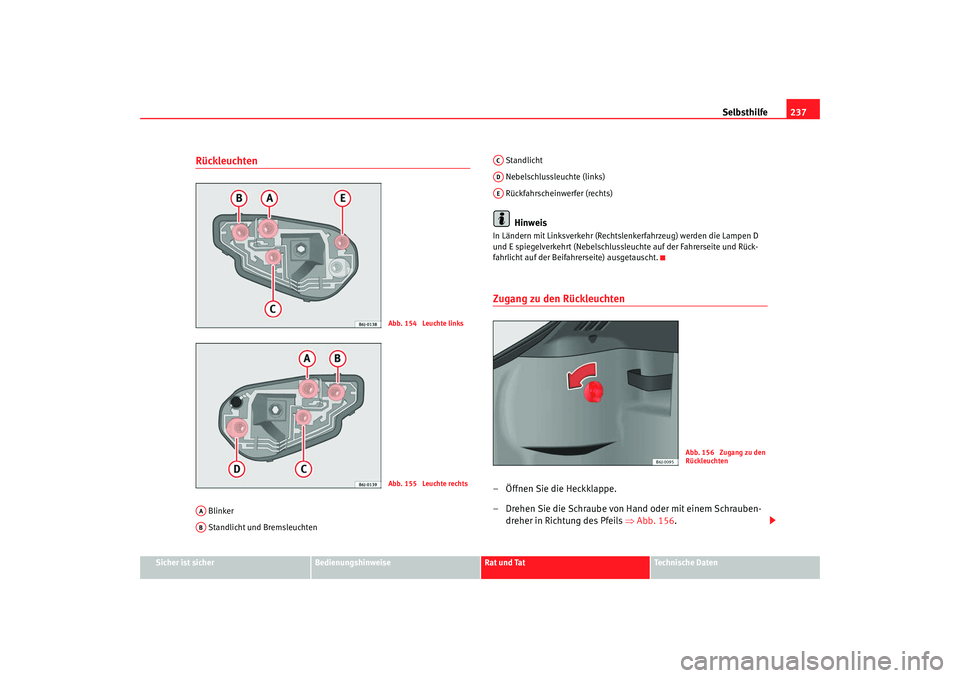

Rückleuchten Blinker
Standlicht und Bremsleuchten Standlicht
Nebelschlussleuchte (links)
Rückfahrscheinwerfer (rechts)
Hinweis
In Ländern mit Linksverkehr (Rechtslen
kerfahrzeug) werden die Lampen D
und E spiegelverkehrt (Nebelschlussleuchte auf der Fahrerseite und Rück-
fahrlicht auf der Beifahrerseite) ausgetauscht.Zugang zu den Rückleuchten– Öffnen Sie die Heckklappe.
– Drehen Sie die Schraube von Hand oder mit einem Schrauben- dreher in Richtung des Pfeils ⇒Abb. 156 .
Abb. 154 Leuchte linksAbb. 155 Leuchte rechts
AAAB
ACADAE
Abb. 156 Zugang zu den
Rückleuchten
Ibiza SC_DE.book Seite 237 Dienstag, 8. Juli 2008 7:02 19

Selbsthilfe
238

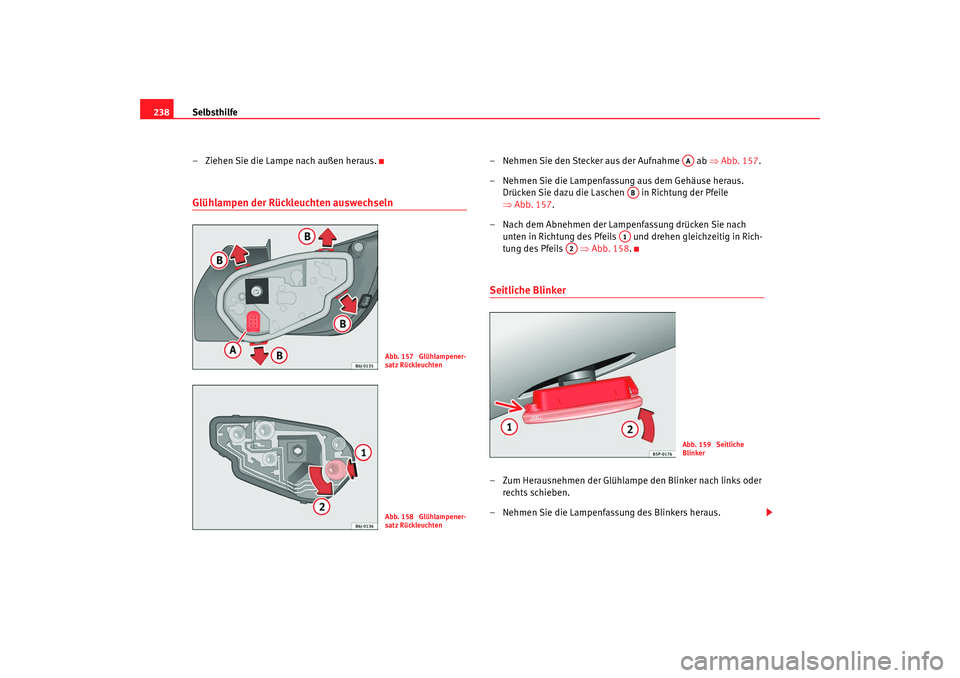

– Ziehen Sie die Lampe nach außen heraus.Glühlampen der Rückleuchten auswechseln
– Nehmen Sie den Stecker aus der Aufnahme ab ⇒ Abb. 157.
– Nehmen Sie die Lampenfassung aus dem Gehäuse heraus. Drücken Sie dazu die Laschen in Richtung der Pfeile
⇒Abb. 157 .
– Nach dem Abnehmen der Lampenfassung drücken Sie nach unten in Richtung des Pfeils und drehen gleichzeitig in Rich-
tung des Pfeils ⇒ Abb. 158.Seitliche Blinker– Zum Herausnehmen der Glühlampe den Blinker nach links oder
rechts schieben.
– Nehmen Sie die Lampenfassung des Blinkers heraus.
Abb. 157 Glühlampener-
satz RückleuchtenAbb. 158 Glühlampener-
satz Rückleuchten
AA
AB
A1
A2
Abb. 159 Seitliche
Blinker
Ibiza SC_DE.book Seite 238 Dienstag, 8. Juli 2008 7:02 19
