Seat Ibiza SC 2008 Betriebsanleitung (in German)

Beschreibung der Angaben249
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

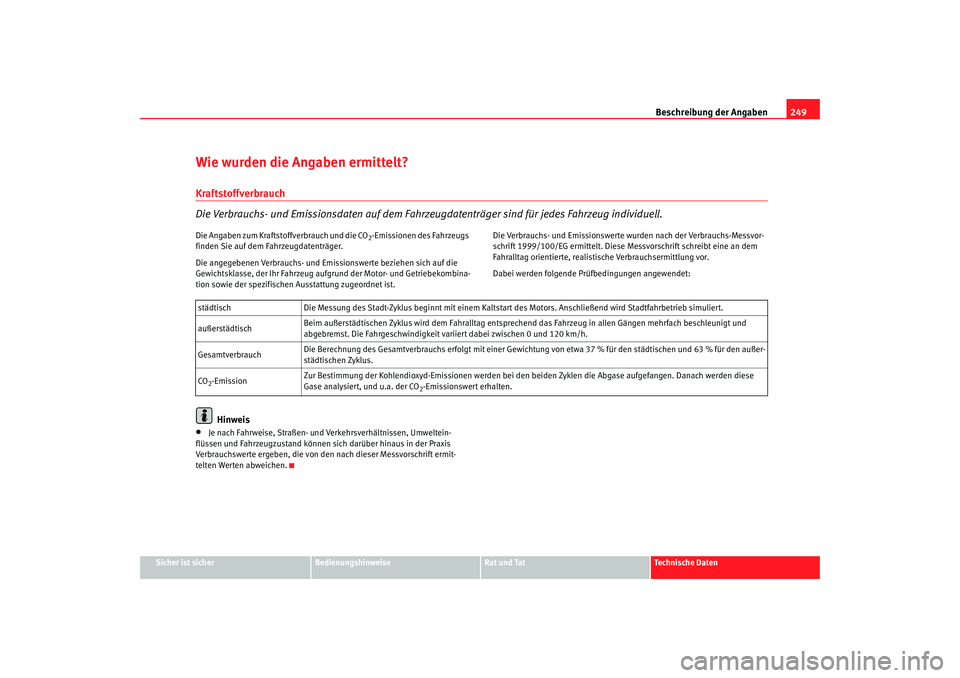

Wie wurden die Angaben ermittelt?Kraftstoffverbrauch
Die Verbrauchs- und Emissionsdaten auf dem Fahrzeugdatenträger sind für jedes Fahrzeug individuell.Die Angaben zum Kraftstoffverbrauch und die CO
2-Emissionen des Fahrzeugs
finden Sie auf dem Fahrzeugdatenträger.
Die angegebenen Verbrauchs- und Emissionswerte beziehen sich auf die
Gewichtsklasse, der Ihr Fahrzeug auf grund der Motor- und Getriebekombina-
tion sowie der spezifischen Ausstattung zugeordnet ist. Die Verbrauchs- und Emissionswerte wurden nach der Verbrauchs-Messvor-
schrift 1999/100/EG ermittelt. Diese Mess
vorschrift schreibt eine an dem
Fahralltag orientierte, realistische Verbrauchsermittlung vor.
Dabei werden folgende Prüfbedingungen angewendet:
Hinweis
•
Je nach Fahrweise, Straßen- und Verkehrsverhältnissen, Umweltein-
flüssen und Fahrzeugzustand können si ch darüber hinaus in der Praxis
Verbrauchswerte ergeben, die von den nach dieser Messvorschrift ermit-
telten Werten abweichen. städtisch
Die Messung des Stadt-Zyklus beginnt mit einem Kaltstart des Motors. Anschließend wird Stadtfahrbetrieb simuliert.
außerstädtisch Beim außerstädtischen Zyklus wird dem Fahralltag entsprechend das Fahrzeug in allen Gängen mehrfach beschleunigt und
abgebremst. Die Fahrgeschwindigkeit variiert dabei zwischen 0 und 120 km/h.
Gesamtverbrauch Die Berechnung des Gesamtverbrauchs erfolgt mit einer Gewichtung von etwa 37 % für den städtischen und 63 % für den außer-
städtischen Zyklus.
CO2-Emission Zur Bestimmung der Kohlendioxyd-Emissionen werden bei den be
iden Zyklen die Abgase aufgefangen. Danach werden diese
Gase analysiert, und u.a. der CO
2-Emissionswert erhalten.
Ibiza SC_DE.book Seite 249 Dienstag, 8. Juli 2008 7:02 19

Beschreibung der Angaben

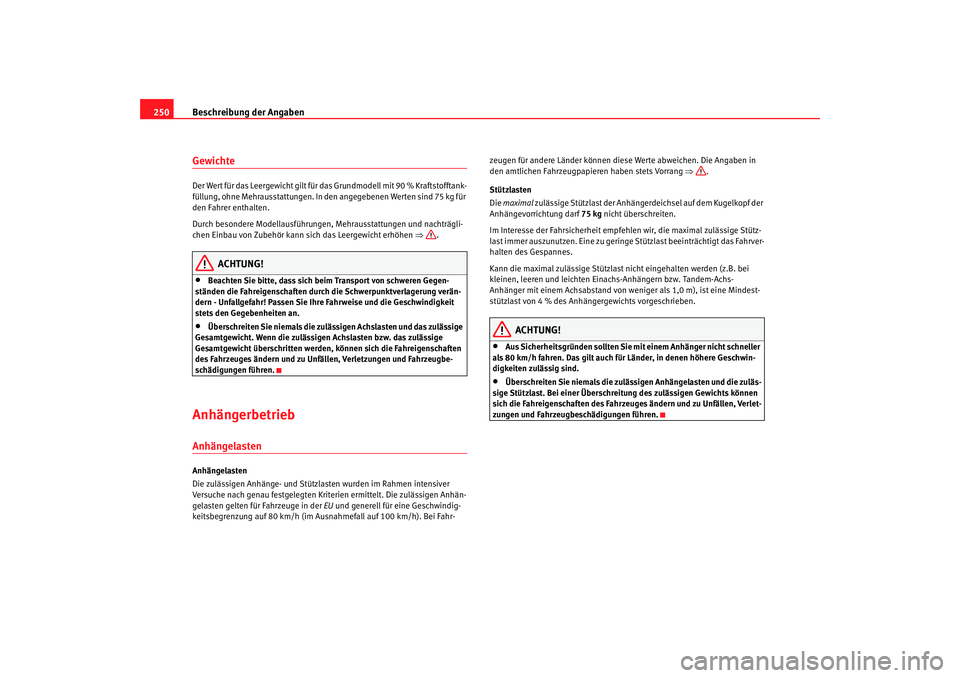

250GewichteDer Wert für das Leergewicht gilt für das Grundmodell mit 90 % Kraftstofftank-
füllung, ohne Mehrausstattungen. In de n angegebenen Werten sind 75 kg für
den Fahrer enthalten.
Durch besondere Modellausführungen, Mehrausstattungen und nachträgli-
chen Einbau von Zubehör kann sich das Leergewicht erhöhen ⇒.
ACHTUNG!
•
Beachten Sie bitte, dass sich beim Transport von schweren Gegen-
ständen die Fahreigenschaften durch die Schwerpunktverlagerung verän-
dern - Unfallgefahr! Passen Sie Ihre Fahrweise und die Geschwindigkeit
stets den Gegebenheiten an.
•
Überschreiten Sie niemals die zulässigen Achslasten und das zulässige
Gesamtgewicht. Wenn die zulässigen Achslasten bzw. das zulässige
Gesamtgewicht überschritten werden, können sich die Fahreigenschaften
des Fahrzeuges ändern und zu Unfä llen, Verletzungen und Fahrzeugbe-
schädigungen führen.
Anhängerbetrieb Anhängelasten Anhängelasten
Die zulässigen Anhänge- und Stützlasten wurden im Rahmen intensiver
Versuche nach genau festgelegten Krite rien ermittelt. Die zulässigen Anhän-
gelasten gelten für Fahrzeuge in der EU und generell für eine Geschwindig-
keitsbegrenzung auf 80 km/h (im Ausnahmefall auf 100 km/h). Bei Fahr- zeugen für andere Länder können diese Werte abweichen. Die Angaben in
den amtlichen Fahrzeugpapieren haben stets Vorrang
⇒.
Stützlasten
Die maximal zulässige Stützlast der Anhängerdeichsel auf dem Kugelkopf der
Anhängevorrichtung darf 75 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen wir, die maximal zulässige Stütz-
last immer auszunutzen. Eine zu geringe Stützlast beeinträchtigt das Fahrver-
halten des Gespannes.
Kann die maximal zulässige Stützlast nicht eingehalten werden (z.B. bei
kleinen, leeren und leichten Einachs-Anhängern bzw. Tandem-Achs-
Anhänger mit einem Achsabstand von weniger als 1,0 m), ist eine Mindest-
stützlast von 4 % des Anhängergewichts vorgeschrieben.
ACHTUNG!
•
Aus Sicherheitsgründen sollten Sie mit einem Anhänger nicht schneller
als 80 km/h fahren. Das gilt auch für Länder, in denen höhere Geschwin-
digkeiten zulässig sind.
•
Überschreiten Sie niemals die zulässigen Anhängelasten und die zuläs-
sige Stützlast. Bei einer Überschreitung des zulässigen Gewichts können
sich die Fahreigenschaften des Fahrzeuges ändern und zu Unfällen, Verlet-
zungen und Fahrzeugbeschädigungen führen.
Ibiza SC_DE.book Seite 250 Dienstag, 8. Juli 2008 7:02 19

Beschreibung der Angaben251
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

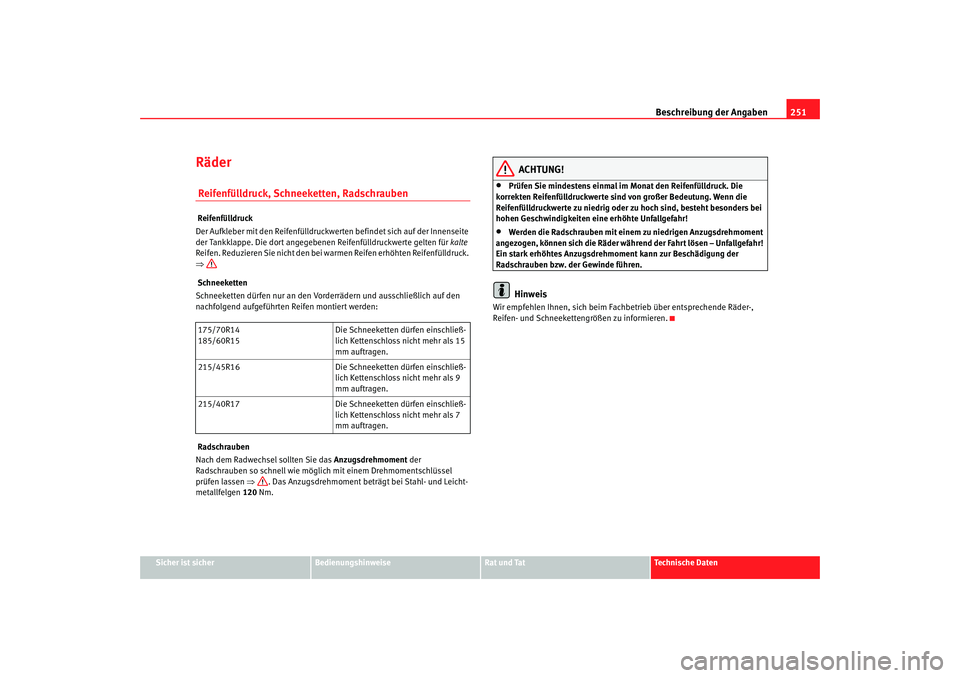

Räder Reifenfülldruck, Schneeketten, Radschrauben Reifenfülldruck
Der Aufkleber mit den Reifenfülldruckwerten befindet sich auf der Innenseite
der Tankklappe. Die dort angegebenen Reifenfülldruckwerte gelten für kalte
Reifen. Reduzieren Sie nicht den bei warmen Reifen erhöhten Reifenfülldruck.
⇒
Schneeketten
Schneeketten dürfen nur an den Vorderrädern und ausschließlich auf den
nachfolgend aufgeführten Reifen montiert werden:
Radschrauben
Nach dem Radwechsel sollten Sie das Anzugsdrehmoment der
Radschrauben so schnell wie mögl ich mit einem Drehmomentschlüssel
prüfen lassen ⇒ . Das Anzugsdrehmoment beträgt bei Stahl- und Leicht-
metallfelgen 120 Nm.
ACHTUNG!
•
Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die
korrekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die
Reifenfülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei
hohen Geschwindigkeiten eine erhöhte Unfallgefahr!
•
Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmome nt kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.Hinweis
Wir empfehlen Ihnen, sich beim Fach betrieb über entsprechende Räder-,
Reifen- und Schneekette ngrößen zu informieren.
175/70R14
185/60R15 Die Schneeketten dürfen einschließ-
lich Kettenschloss nicht mehr als 15
mm auftragen.
215/45R16 Die Schneeketten dürfen einschließ-
lich Kettenschloss nicht mehr als 9
mm auftragen.
215/40R17 Die Schneeketten dürfen einschließ-
lich Kettenschloss nicht mehr als 7
mm auftragen.
Ibiza SC_DE.book Seite 251 Dienstag, 8. Juli 2008 7:02 19

Technische Daten

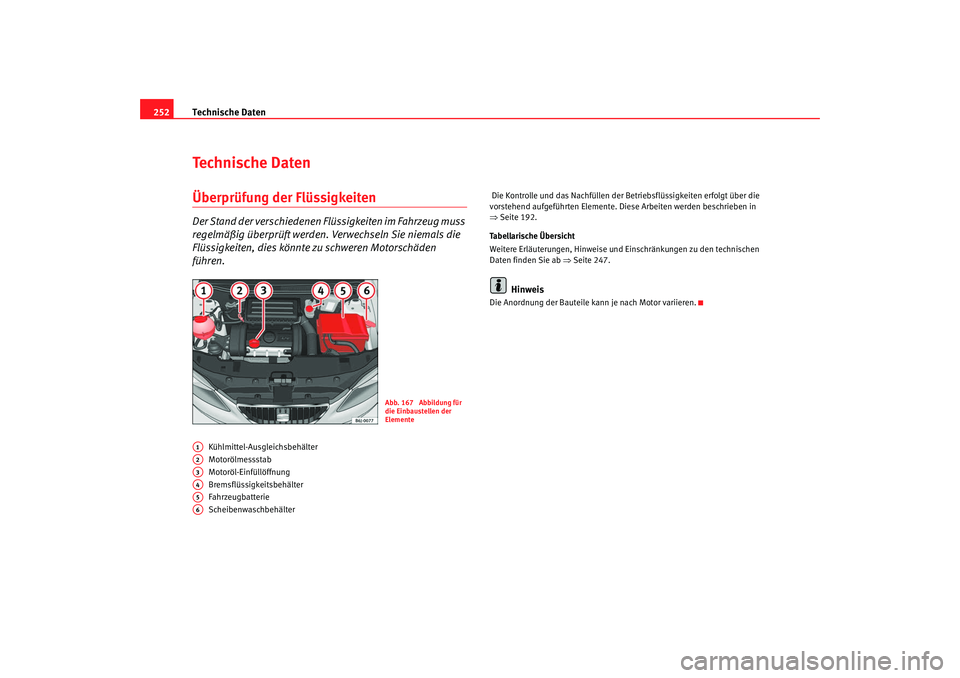

252Technische DatenÜberprüfung der FlüssigkeitenDer Stand der verschiedenen Flüssigkeiten im Fahrzeug muss
regelmäßig überprüft werden. Verwechseln Sie niemals die
Flüssigkeiten, dies könnte zu schweren Motorschäden
führen.
Kühlmittel-Ausgleichsbehälter
Motorölmessstab
Motoröl-Einfüllöffnung
Bremsflüssigkeitsbehälter
Fahrzeugbatterie
Scheibenwaschbehälter Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒
Seite 192.
Tabellarische Ãœbersicht
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab ⇒Seite 247.
Hinweis
Die Anordnung der Bauteile kann je nach Motor variieren.
Abb. 167 Abbildung für
die Einbaustellen der
Elemente
A1A2A3A4A5A6
Ibiza SC_DE.book Seite 252 Dienstag, 8. Juli 2008 7:02 19

Technische Daten253
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

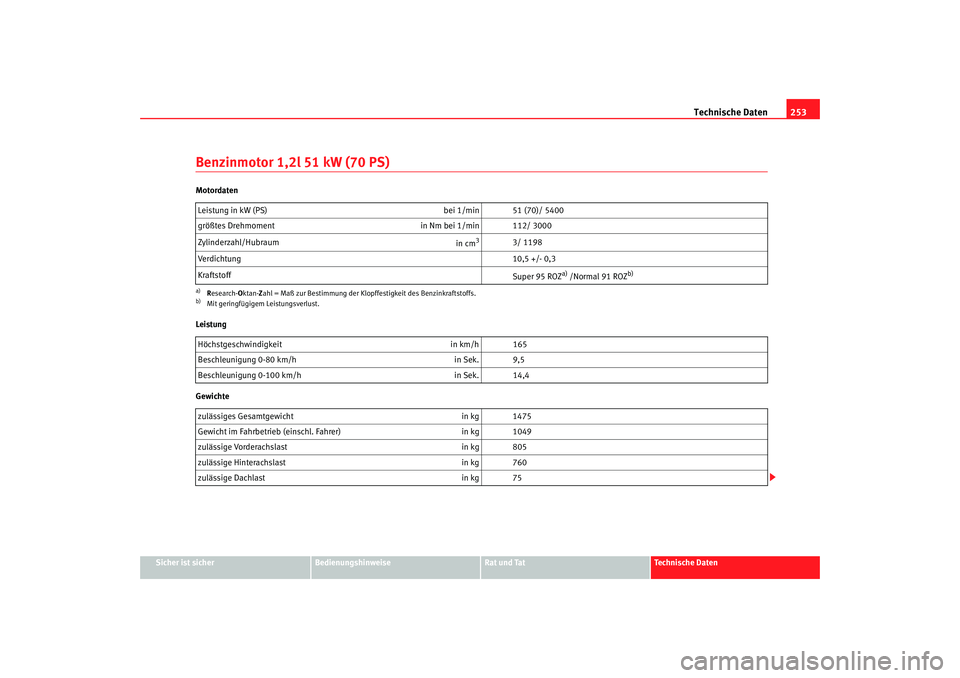

Benzinmotor 1,2l 51 kW (70 PS)Motordaten
Leistung
GewichteLeistung in kW (PS)
bei 1/min 51 (70)/ 5400
größtes Drehmoment in Nm bei 1/min 112/ 3000
Zylinderzahl/Hubraum in cm
3
3/ 1198
Verdichtung 10,5 +/- 0,3
Kraftstoff Super 95 ROZ
a) /Normal 91 ROZ
b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem Leistungsverlust.Höchstgeschwindigkeit in km/h 165
Beschleunigung 0-80 km/h in Sek. 9,5
Beschleunigung 0-100 km/h in Sek. 14,4
zulässiges Gesamtgewicht in kg 1475
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1049
zulässige Vorderachslast in kg 805
zulässige Hinterachslast in kg 760
zulässige Dachlast in kg 75
Ibiza SC_DE.book Seite 253 Dienstag, 8. Juli 2008 7:02 19

Technische Daten

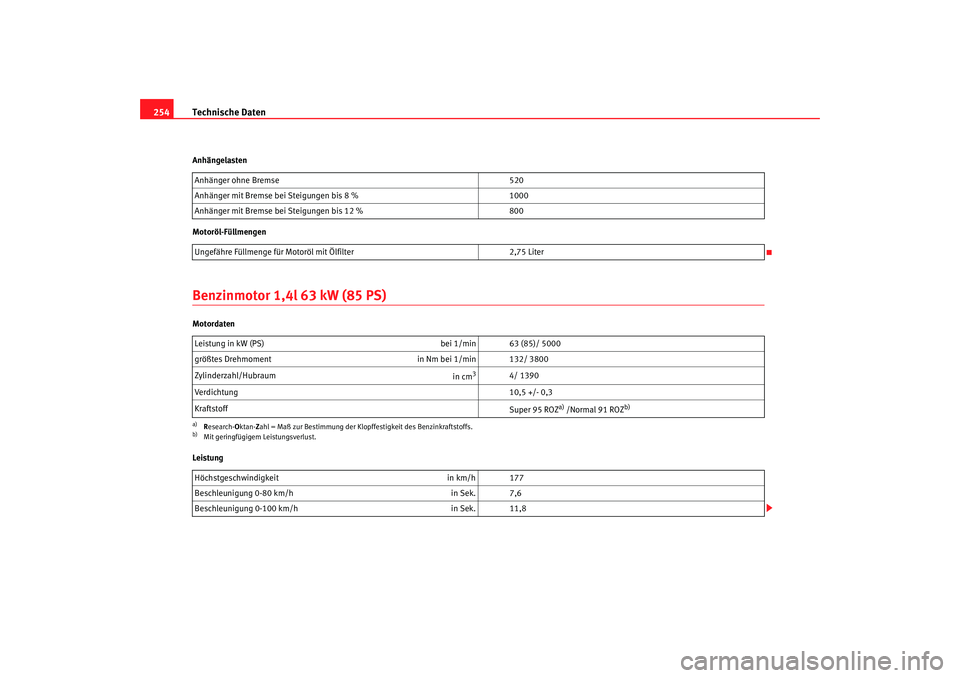

254Anhängelasten
Motoröl-FüllmengenBenzinmotor 1,4l 63 kW (85 PS)Motordaten
Leistung Anhänger ohne Bremse
520
Anhänger mit Bremse bei Steigungen bis 8 % 1000
Anhänger mit Bremse bei Steigungen bis 12 % 800
Ungefähre Füllmenge für Motoröl mit Ölfilter 2,75 Liter
Leistung in kW (PS) bei 1/min 63 (85)/ 5000
größtes Drehmoment in Nm bei 1/min 132/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1390
Verdichtung 10,5 +/- 0,3
Kraftstoff Super 95 ROZ
a) /Normal 91 ROZ
b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem Leistungsverlust.Höchstgeschwindigkeit in km/h 177
Beschleunigung 0-80 km/h in Sek. 7,6
Beschleunigung 0-100 km/h in Sek. 11,8
Ibiza SC_DE.book Seite 254 Dienstag, 8. Juli 2008 7:02 19

Technische Daten255
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

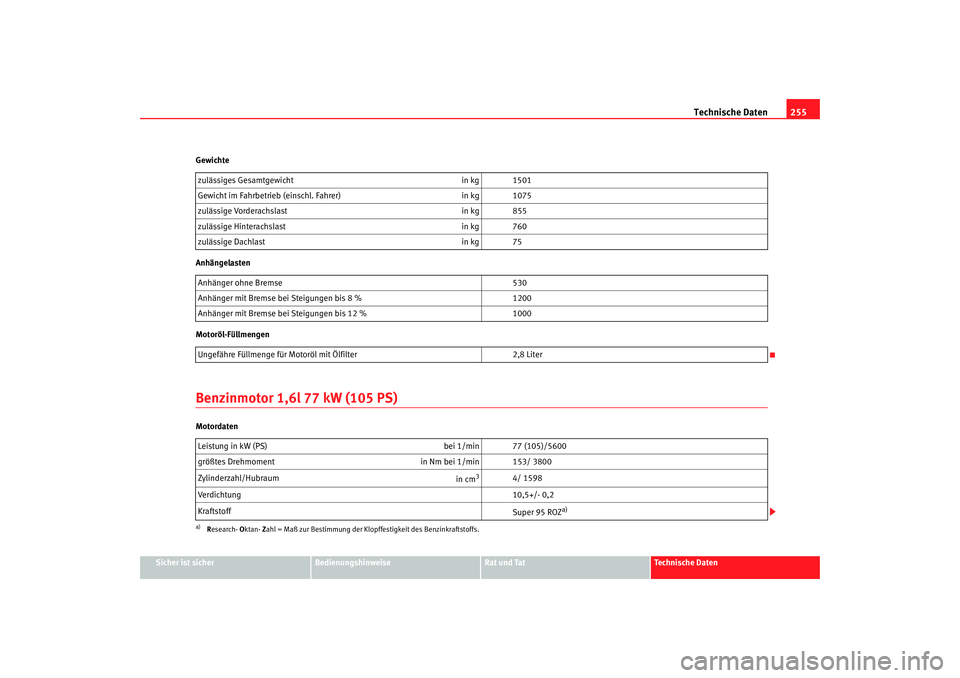

Gewichte
Anhängelasten
Motoröl-Füllmengen
Benzinmotor 1,6l 77 kW (105 PS)Motordaten
zulässiges Gesamtgewicht
in kg 1501
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1075
zulässige Vorderachslast in kg 855
zulässige Hinterachslast in kg 760
zulässige Dachlast in kg 75
Anhänger ohne Bremse 530
Anhänger mit Bremse bei Steigungen bis 8 % 1200
Anhänger mit Bremse bei Steigungen bis 12 % 1000
Ungefähre Füllmenge für Motoröl mit Ölfilter 2,8 Liter
Leistung in kW (PS) bei 1/min 77 (105)/5600
größtes Drehmoment in Nm bei 1/min 153/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1598
Verdichtung 10,5+/- 0,2
Kraftstoff Super 95 ROZ
a)
a)Research- O ktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
Ibiza SC_DE.book Seite 255 Dienstag, 8. Juli 2008 7:02 19

Technische Daten

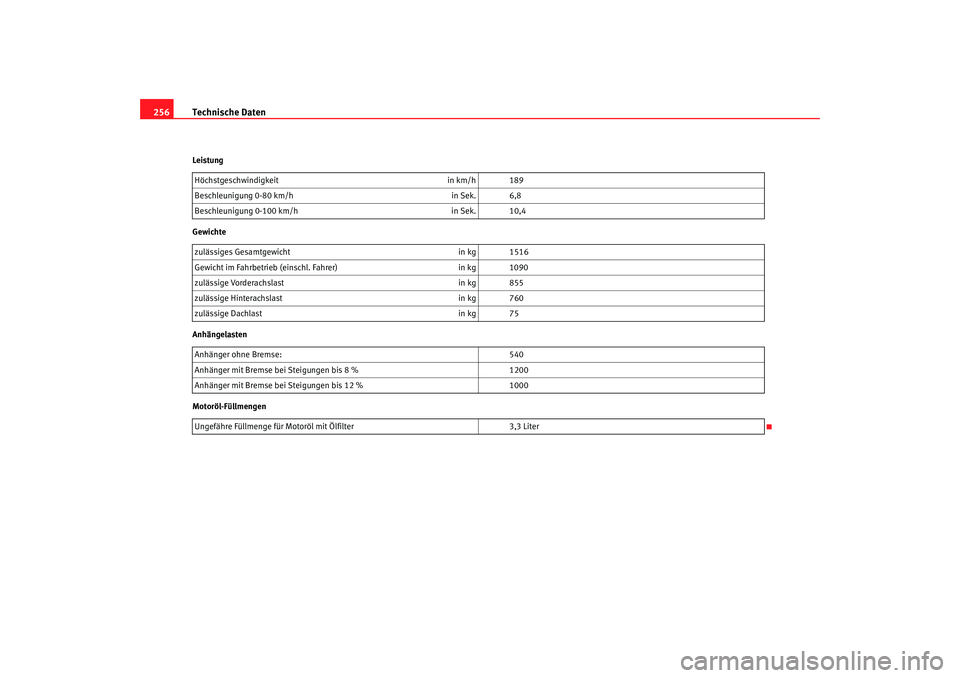

256Leistung
Gewichte
Anhängelasten
Motoröl-Füllmengen Höchstgeschwindigkeit
in km/h 189
Beschleunigung 0-80 km/h in Sek. 6,8
Beschleunigung 0-100 km/h in Sek. 10,4
zulässiges Gesamtgewicht in kg 1516
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1090
zulässige Vorderachslast in kg 855
zulässige Hinterachslast in kg 760
zulässige Dachlast in kg 75
Anhänger ohne Bremse: 540
Anhänger mit Bremse bei Steigungen bis 8 % 1200
Anhänger mit Bremse bei Steigungen bis 12 % 1000
Ungefähre Füllmenge für Motoröl mit Ölfilter 3,3 Liter
Ibiza SC_DE.book Seite 256 Dienstag, 8. Juli 2008 7:02 19

Technische Daten257
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

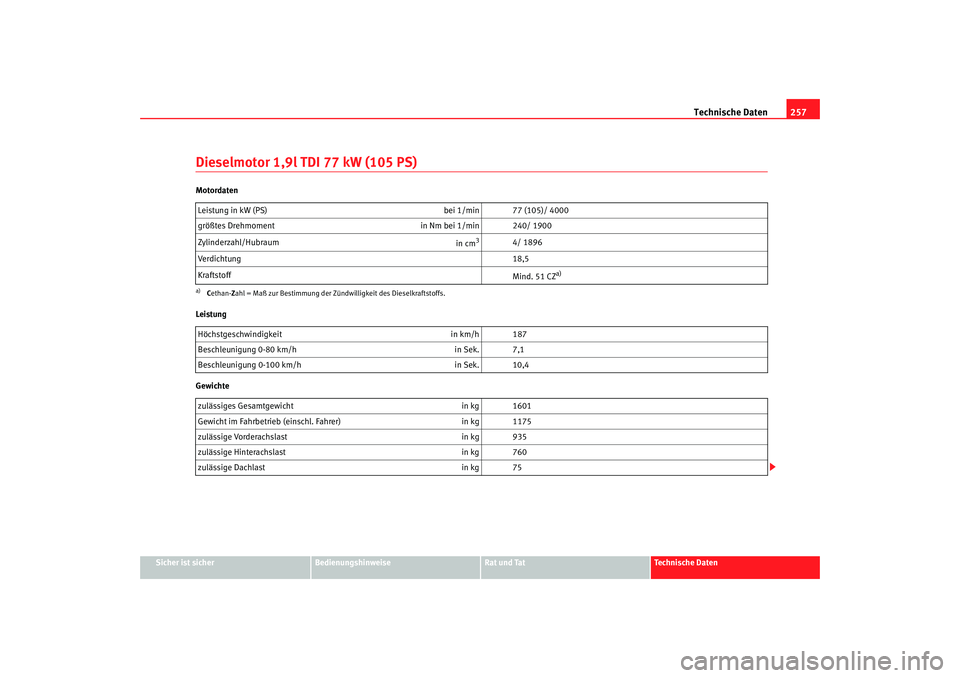

Dieselmotor 1,9l TDI 77 kW (105 PS)Motordaten
Leistung
GewichteLeistung in kW (PS)
bei 1/min 77 (105)/ 4000
größtes Drehmoment in Nm bei 1/min 240/ 1900
Zylinderzahl/Hubraum in cm
3
4/ 1896
Verdichtung 18,5
Kraftstoff Mind. 51 CZ
a)
a)Cethan- Zahl = Maß zur Bestimmung der Zündwilligkeit des Dieselkraftstoffs.Höchstgeschwindigkeit in km/h 187
Beschleunigung 0-80 km/h in Sek. 7,1
Beschleunigung 0-100 km/h in Sek. 10,4
zulässiges Gesamtgewicht in kg 1601
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1175
zulässige Vorderachslast in kg 935
zulässige Hinterachslast in kg 760
zulässige Dachlast in kg 75
Ibiza SC_DE.book Seite 257 Dienstag, 8. Juli 2008 7:02 19

Technische Daten

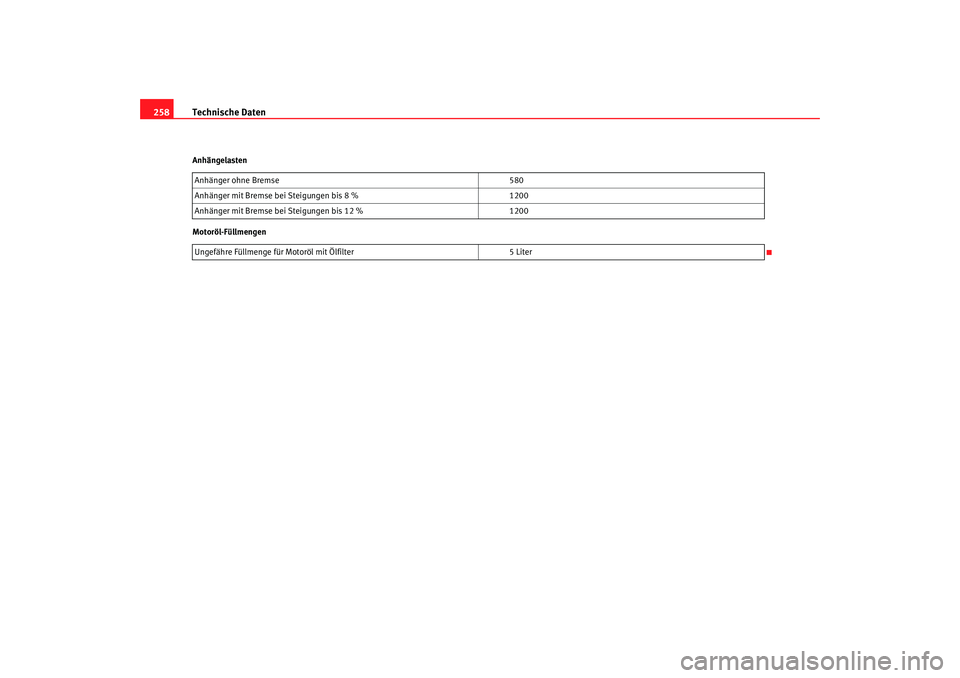

258Anhängelasten
Motoröl-Füllmengen Anhänger ohne Bremse
580
Anhänger mit Bremse bei Steigungen bis 8 % 1200
Anhänger mit Bremse bei Steigungen bis 12 % 1200
Ungefähre Füllmenge für Motoröl mit Ölfilter 5 Liter
Ibiza SC_DE.book Seite 258 Dienstag, 8. Juli 2008 7:02 19
