Seat Ibiza SC 2009 Betriebsanleitung (in German)

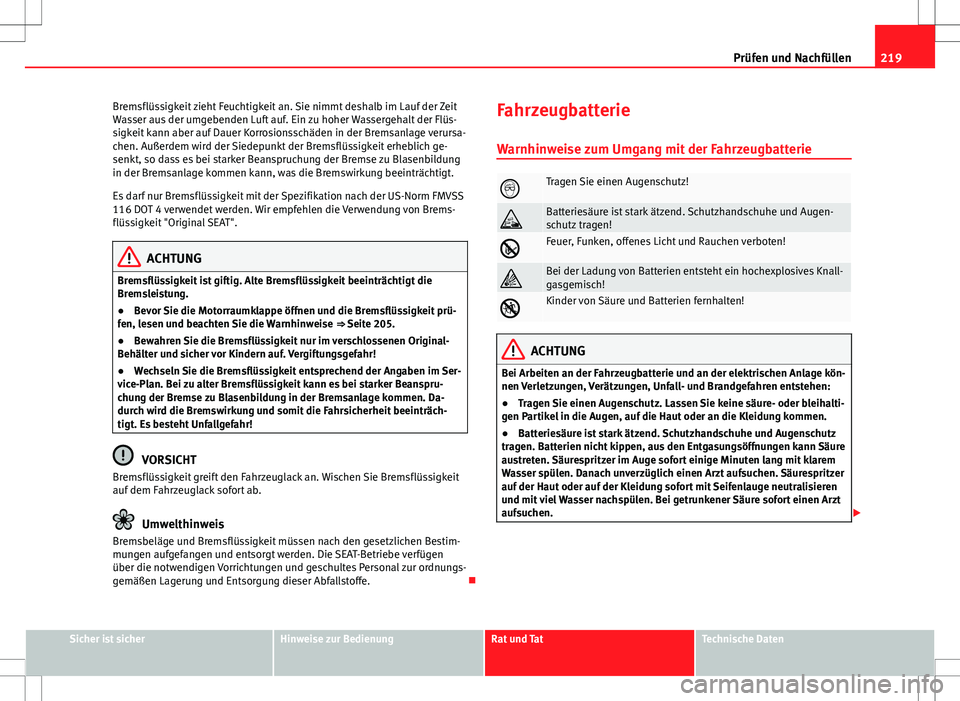

219
Prüfen und Nachfüllen
Bremsflüssigkeit zieht Feuchtigkeit an. Sie nimmt deshalb im Lauf der Zeit
Wasser aus der umgebenden Luft auf. Ein zu hoher Wassergehalt der Flüs-
sigkeit kann aber auf Dauer Korrosionsschäden in der Bremsanlage verursa-
chen. Außerdem wird der Siedepunkt der Bremsflüssigkeit erheblich ge-
senkt, so dass es bei starker Beanspruchung der Bremse zu Blasenbildung
in der Bremsanlage kommen kann, was die Bremswirkung beeinträchtigt.
Es darf nur Bremsflüssigkeit mit der Spezifikation nach der US-Norm FMVSS
116 DOT 4 verwendet werden. Wir empfehlen die Verwendung von Brems-
flüssigkeit "Original SEAT".
ACHTUNG
Bremsflüssigkeit ist giftig. Alte Bremsflüssigkeit beeinträchtigt die
Bremsleistung.
● Bevor Sie die Motorraumklappe öffnen und die Bremsflüssigkeit prü-
fen, lesen und beachten Sie die Warnhinweise ⇒ Seite 205.
● Bewahren Sie die Bremsflüssigkeit nur im verschlossenen Original-
Behälter und sicher vor Kindern auf. Vergiftungsgefahr!
● Wechseln Sie die Bremsflüssigkeit entsprechend der Angaben im Ser-
vice-Plan. Bei zu alter Bremsflüssigkeit kann es bei starker Beanspru-
chung der Bremse zu Blasenbildung in der Bremsanlage kommen. Da-
durch wird die Bremswirkung und somit die Fahrsicherheit beeinträch-
tigt. Es besteht Unfallgefahr!
VORSICHT
Bremsflüssigkeit greift den Fahrzeuglack an. Wischen Sie Bremsflüssigkeit
auf dem Fahrzeuglack sofort ab.
Umwelthinweis
Bremsbeläge und Bremsflüssigkeit müssen nach den gesetzlichen Bestim-
mungen aufgefangen und entsorgt werden. Die SEAT-Betriebe verfügen
über die notwendigen Vorrichtungen und geschultes Personal zur ordnungs-
gemäßen Lagerung und Entsorgung dieser Abfallstoffe. Fahrzeugbatterie
Warnhinweise zum Umgang mit der Fahrzeugbatterie
Tragen Sie einen Augenschutz!
Batteriesäure ist stark ätzend. Schutzhandschuhe und Augen-
schutz tragen!
Feuer, Funken, offenes Licht und Rauchen verboten!
Bei der Ladung von Batterien entsteht ein hochexplosives Knall-
gasgemisch!
Kinder von Säure und Batterien fernhalten!
ACHTUNG
Bei Arbeiten an der Fahrzeugbatterie und an der elektrischen Anlage kön-
nen Verletzungen, Verätzungen, Unfall- und Brandgefahren entstehen:
● Tragen Sie einen Augenschutz. Lassen Sie keine säure- oder bleihalti-
gen Partikel in die Augen, auf die Haut oder an die Kleidung kommen.
● Batteriesäure ist stark ätzend. Schutzhandschuhe und Augenschutz
tragen. Batterien nicht kippen, aus den Entgasungsöffnungen kann Säure
austreten. Säurespritzer im Auge sofort einige Minuten lang mit klarem
Wasser spülen. Danach unverzüglich einen Arzt aufsuchen. Säurespritzer
auf der Haut oder auf der Kleidung sofort mit Seifenlauge neutralisieren
und mit viel Wasser nachspülen. Bei getrunkener Säure sofort einen Arzt
aufsuchen. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

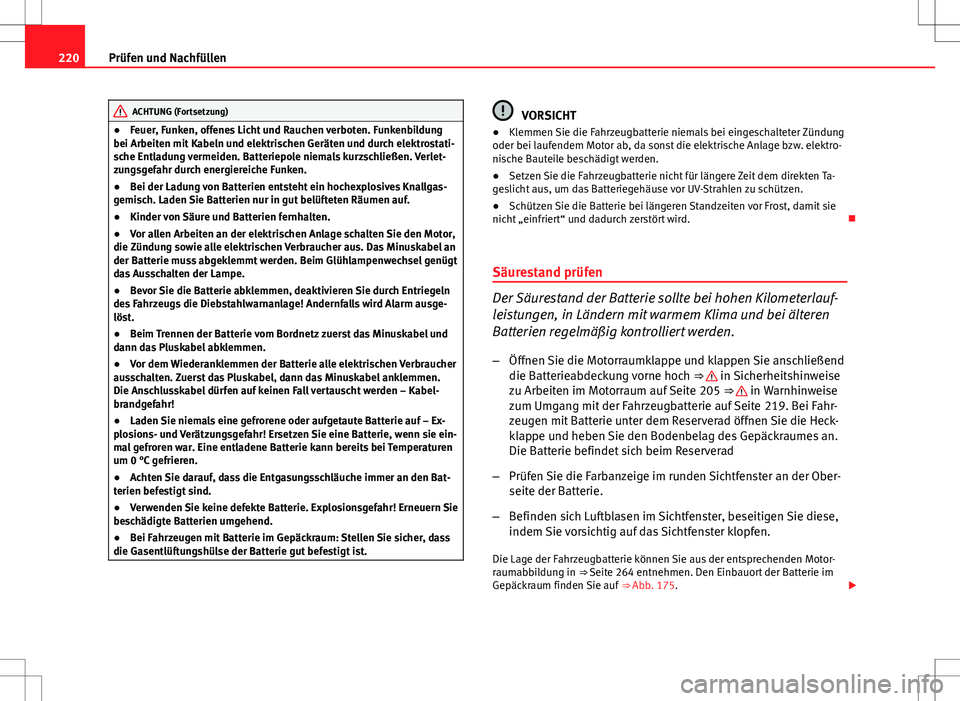

220Prüfen und Nachfüllen
ACHTUNG (Fortsetzung)
● Feuer, Funken, offenes Licht und Rauchen verboten. Funkenbildung
bei Arbeiten mit Kabeln und elektrischen Geräten und durch elektrostati-
sche Entladung vermeiden. Batteriepole niemals kurzschließen. Verlet-
zungsgefahr durch energiereiche Funken.
● Bei der Ladung von Batterien entsteht ein hochexplosives Knallgas-
gemisch. Laden Sie Batterien nur in gut belüfteten Räumen auf.
● Kinder von Säure und Batterien fernhalten.
● Vor allen Arbeiten an der elektrischen Anlage schalten Sie den Motor,
die Zündung sowie alle elektrischen Verbraucher aus. Das Minuskabel an
der Batterie muss abgeklemmt werden. Beim Glühlampenwechsel genügt
das Ausschalten der Lampe.
● Bevor Sie die Batterie abklemmen, deaktivieren Sie durch Entriegeln
des Fahrzeugs die Diebstahlwarnanlage! Andernfalls wird Alarm ausge-
löst.
● Beim Trennen der Batterie vom Bordnetz zuerst das Minuskabel und
dann das Pluskabel abklemmen.
● Vor dem Wiederanklemmen der Batterie alle elektrischen Verbraucher
ausschalten. Zuerst das Pluskabel, dann das Minuskabel anklemmen.
Die Anschlusskabel dürfen auf keinen Fall vertauscht werden – Kabel-
brandgefahr!
● Laden Sie niemals eine gefrorene oder aufgetaute Batterie auf – Ex-
plosions- und Verätzungsgefahr! Ersetzen Sie eine Batterie, wenn sie ein-
mal gefroren war. Eine entladene Batterie kann bereits bei Temperaturen
um 0 °C gefrieren.
● Achten Sie darauf, dass die Entgasungsschläuche immer an den Bat-
terien befestigt sind.
● Verwenden Sie keine defekte Batterie. Explosionsgefahr! Erneuern Sie
beschädigte Batterien umgehend.
● Bei Fahrzeugen mit Batterie im Gepäckraum: Stellen Sie sicher, dass
die Gasentlüftungshülse der Batterie gut befestigt ist.VORSICHT
● Klemmen Sie die Fahrzeugbatterie niemals bei eingeschalteter Zündung
oder bei laufendem Motor ab, da sonst die elektrische Anlage bzw. elektro-
nische Bauteile beschädigt werden.
● Setzen Sie die Fahrzeugbatterie nicht für längere Zeit dem direkten Ta-
geslicht aus, um das Batteriegehäuse vor UV-Strahlen zu schützen.
● Schützen Sie die Batterie bei längeren Standzeiten vor Frost, damit sie
nicht „einfriert“ und dadurch zerstört wird. 
Säurestand prüfen
Der Säurestand der Batterie sollte bei hohen Kilometerlauf-
leistungen, in Ländern mit warmem Klima und bei älteren
Batterien regelmäßig kontrolliert werden.
– Öffnen Sie die Motorraumklappe und klappen Sie anschließend
die Batterieabdeckung vorne hoch ⇒ 
in Sicherheitshinweise
zu Arbeiten im Motorraum auf Seite 205 ⇒  in Warnhinweise
zum Umgang mit der Fahrzeugbatterie auf Seite 219. Bei Fahr-
zeugen mit Batterie unter dem Reserverad öffnen Sie die Heck-
klappe und heben Sie den Bodenbelag des Gepäckraumes an.
Die Batterie befindet sich beim Reserverad
– Prüfen Sie die Farbanzeige im runden Sichtfenster an der Ober-
seite der Batterie.
– Befinden sich Luftblasen im Sichtfenster, beseitigen Sie diese,
indem Sie vorsichtig auf das Sichtfenster klopfen.
Die Lage der Fahrzeugbatterie können Sie aus der entsprechenden Motor-
raumabbildung in ⇒ Seite 264 entnehmen. Den Einbauort der Batterie im
Gepäckraum finden Sie auf ⇒ Abb. 175.


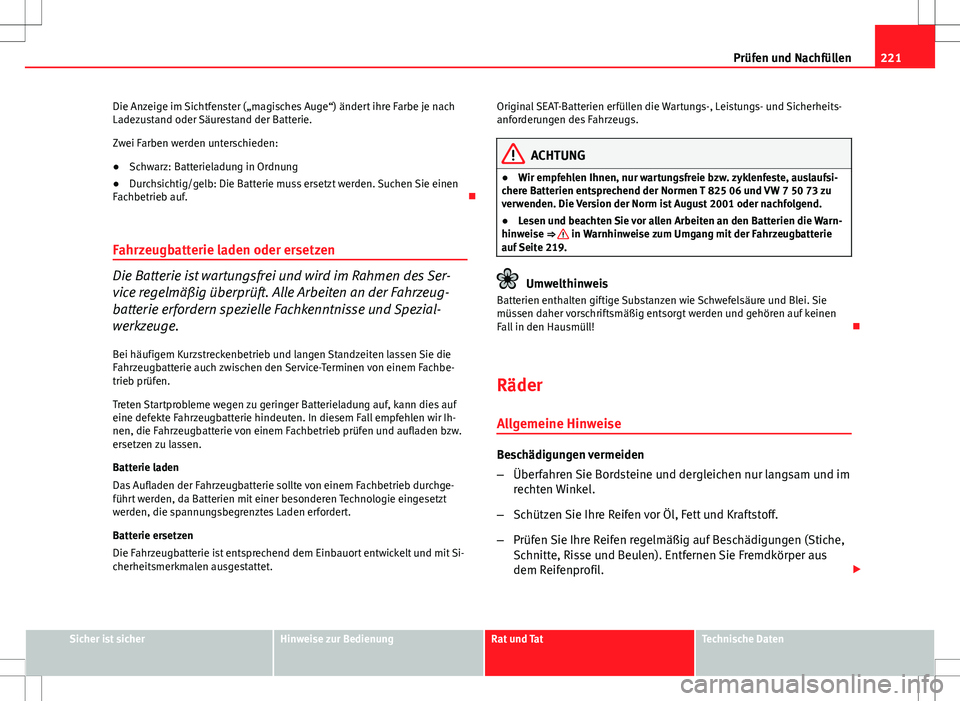

221
Prüfen und Nachfüllen
Die Anzeige im Sichtfenster („magisches Auge“) ändert ihre Farbe je nach
Ladezustand oder Säurestand der Batterie.
Zwei Farben werden unterschieden:
● Schwarz: Batterieladung in Ordnung
● Durchsichtig/gelb: Die Batterie muss ersetzt werden. Suchen Sie einen
Fachbetrieb auf. 
Fahrzeugbatterie laden oder ersetzen
Die Batterie ist wartungsfrei und wird im Rahmen des Ser-
vice regelmäßig überprüft. Alle Arbeiten an der Fahrzeug-
batterie erfordern spezielle Fachkenntnisse und Spezial-
werkzeuge.
Bei häufigem Kurzstreckenbetrieb und langen Standzeiten lassen Sie die
Fahrzeugbatterie auch zwischen den Service-Terminen von einem Fachbe-
trieb prüfen.
Treten Startprobleme wegen zu geringer Batterieladung auf, kann dies auf
eine defekte Fahrzeugbatterie hindeuten. In diesem Fall empfehlen wir Ih-
nen, die Fahrzeugbatterie von einem Fachbetrieb prüfen und aufladen bzw.
ersetzen zu lassen.
Batterie laden
Das Aufladen der Fahrzeugbatterie sollte von einem Fachbetrieb durchge-
führt werden, da Batterien mit einer besonderen Technologie eingesetzt
werden, die spannungsbegrenztes Laden erfordert.
Batterie ersetzen
Die Fahrzeugbatterie ist entsprechend dem Einbauort entwickelt und mit Si-
cherheitsmerkmalen ausgestattet. Original SEAT-Batterien erfüllen die Wartungs-, Leistungs- und Sicherheits-
anforderungen des Fahrzeugs.
ACHTUNG
● Wir empfehlen Ihnen, nur wartungsfreie bzw. zyklenfeste, auslaufsi-
chere Batterien entsprechend der Normen T 825 06 und VW 7 50 73 zu
verwenden. Die Version der Norm ist August 2001 oder nachfolgend.
● Lesen und beachten Sie vor allen Arbeiten an den Batterien die Warn-
hinweise ⇒ 
in Warnhinweise zum Umgang mit der Fahrzeugbatterie
auf Seite 219.
Umwelthinweis
Batterien enthalten giftige Substanzen wie Schwefelsäure und Blei. Sie
müssen daher vorschriftsmäßig entsorgt werden und gehören auf keinen
Fall in den Hausmüll! 
Räder
Allgemeine Hinweise
Beschädigungen vermeiden
– Überfahren Sie Bordsteine und dergleichen nur langsam und im
rechten Winkel.
– Schützen Sie Ihre Reifen vor Öl, Fett und Kraftstoff.
– Prüfen Sie Ihre Reifen regelmäßig auf Beschädigungen (Stiche,
Schnitte, Risse und Beulen). Entfernen Sie Fremdkörper aus
dem Reifenprofil. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

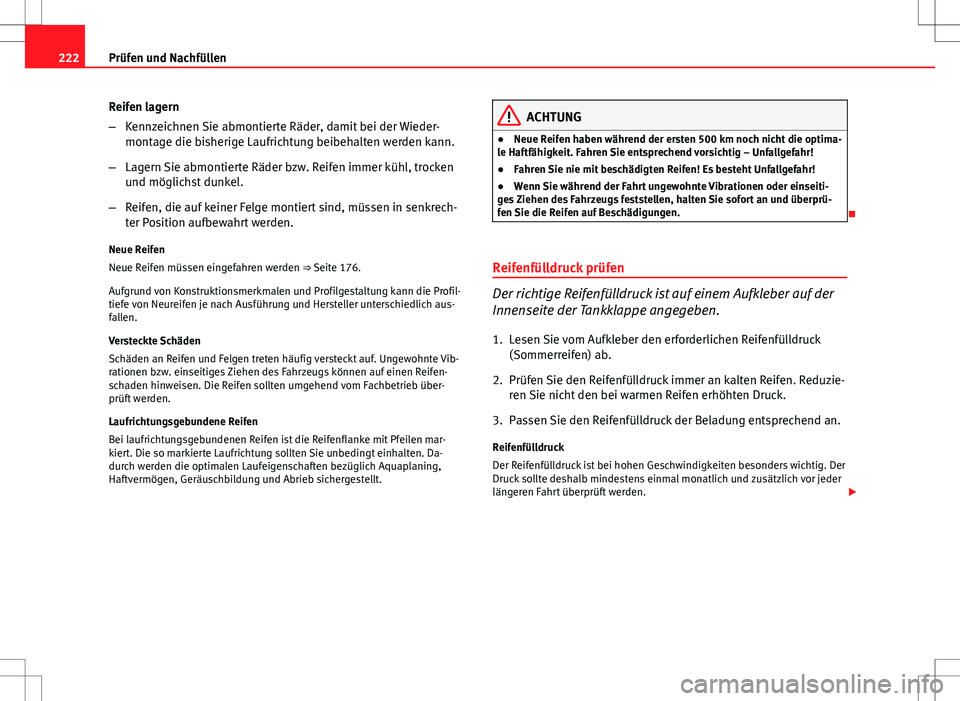

222Prüfen und Nachfüllen
Reifen lagern
–Kennzeichnen Sie abmontierte Räder, damit bei der Wieder-
montage die bisherige Laufrichtung beibehalten werden kann.
– Lagern Sie abmontierte Räder bzw. Reifen immer kühl, trocken
und möglichst dunkel.
– Reifen, die auf keiner Felge montiert sind, müssen in senkrech-
ter Position aufbewahrt werden.
Neue Reifen
Neue Reifen müssen eingefahren werden ⇒ Seite 176.
Aufgrund von Konstruktionsmerkmalen und Profilgestaltung kann die Profil-
tiefe von Neureifen je nach Ausführung und Hersteller unterschiedlich aus-
fallen.
Versteckte Schäden
Schäden an Reifen und Felgen treten häufig versteckt auf. Ungewohnte Vib-
rationen bzw. einseitiges Ziehen des Fahrzeugs können auf einen Reifen-
schaden hinweisen. Die Reifen sollten umgehend vom Fachbetrieb über-
prüft werden.
Laufrichtungsgebundene Reifen
Bei laufrichtungsgebundenen Reifen ist die Reifenflanke mit Pfeilen mar-
kiert. Die so markierte Laufrichtung sollten Sie unbedingt einhalten. Da-
durch werden die optimalen Laufeigenschaften bezüglich Aquaplaning,
Haftvermögen, Geräuschbildung und Abrieb sichergestellt.
ACHTUNG
● Neue Reifen haben während der ersten 500 km noch nicht die optima-
le Haftfähigkeit. Fahren Sie entsprechend vorsichtig – Unfallgefahr!
● Fahren Sie nie mit beschädigten Reifen! Es besteht Unfallgefahr!
● Wenn Sie während der Fahrt ungewohnte Vibrationen oder einseiti-
ges Ziehen des Fahrzeugs feststellen, halten Sie sofort an und überprü-
fen Sie die Reifen auf Beschädigungen.

Reifenfülldruck prüfen
Der richtige Reifenfülldruck ist auf einem Aufkleber auf der
Innenseite der Tankklappe angegeben. 1. Lesen Sie vom Aufkleber den erforderlichen Reifenfülldruck (Sommerreifen) ab.
2. Prüfen Sie den Reifenfülldruck immer an kalten Reifen. Reduzie- ren Sie nicht den bei warmen Reifen erhöhten Druck.
3. Passen Sie den Reifenfülldruck der Beladung entsprechend an.
Reifenfülldruck
Der Reifenfülldruck ist bei hohen Geschwindigkeiten besonders wichtig. Der
Druck sollte deshalb mindestens einmal monatlich und zusätzlich vor jeder
längeren Fahrt überprüft werden. 

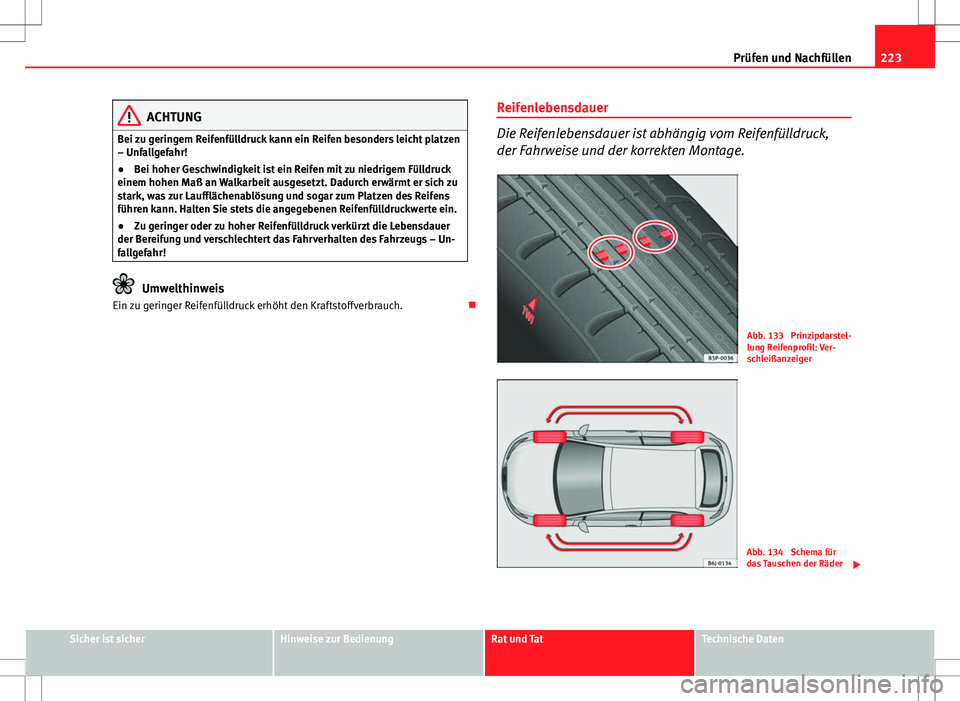

223
Prüfen und Nachfüllen
ACHTUNG
Bei zu geringem Reifenfülldruck kann ein Reifen besonders leicht platzen
– Unfallgefahr!
● Bei hoher Geschwindigkeit ist ein Reifen mit zu niedrigem Fülldruck
einem hohen Maß an Walkarbeit ausgesetzt. Dadurch erwärmt er sich zu
stark, was zur Laufflächenablösung und sogar zum Platzen des Reifens
führen kann. Halten Sie stets die angegebenen Reifenfülldruckwerte ein.
● Zu geringer oder zu hoher Reifenfülldruck verkürzt die Lebensdauer
der Bereifung und verschlechtert das Fahrverhalten des Fahrzeugs – Un-
fallgefahr!
Umwelthinweis
Ein zu geringer Reifenfülldruck erhöht den Kraftstoffverbrauch. Reifenlebensdauer
Die Reifenlebensdauer ist abhängig vom Reifenfülldruck,
der Fahrweise und der korrekten Montage.
Abb. 133 Prinzipdarstel-
lung Reifenprofil: Ver-
schleißanzeiger
Abb. 134 Schema für
das Tauschen der Räder

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

224Prüfen und Nachfüllen

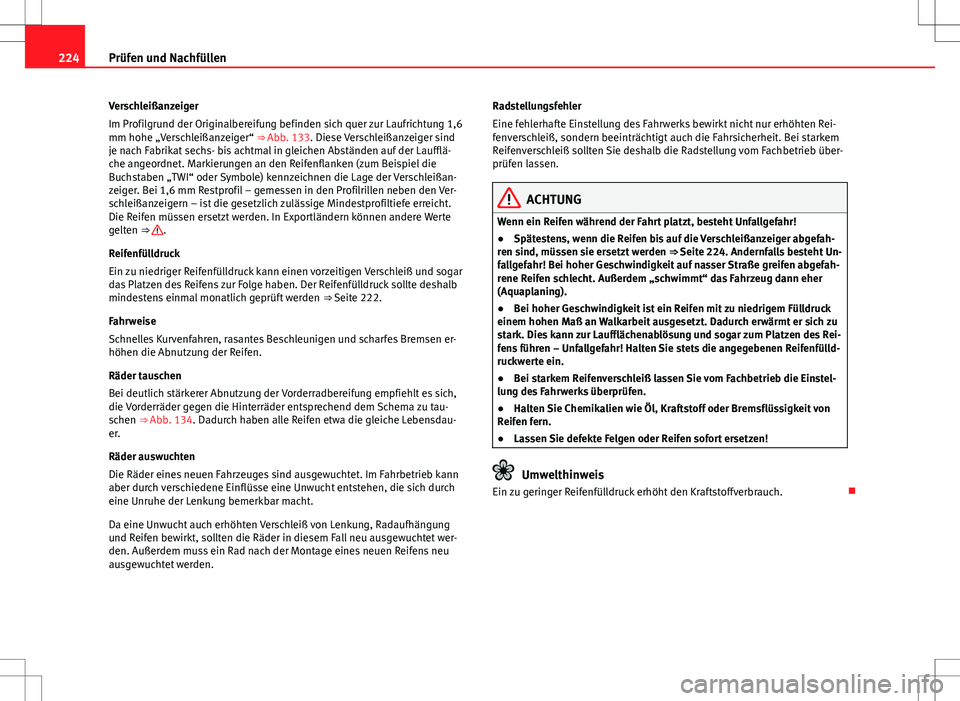

Verschleißanzeiger
Im Profilgrund der Originalbereifung befinden sich quer zur Laufrichtung 1,6
mm hohe „Verschleißanzeiger“ ⇒ Abb. 133. Diese Verschleißanzeiger sind
je nach Fabrikat sechs- bis achtmal in gleichen Abständen auf der Laufflä-
che angeordnet. Markierungen an den Reifenflanken (zum Beispiel die
Buchstaben „TWI“ oder Symbole) kennzeichnen die Lage der Verschleißan-
zeiger. Bei 1,6 mm Restprofil – gemessen in den Profilrillen neben den Ver-
schleißanzeigern – ist die gesetzlich zulässige Mindestprofiltiefe erreicht.
Die Reifen müssen ersetzt werden. In Exportländern können andere Werte
gelten ⇒ 
.
Reifenfülldruck
Ein zu niedriger Reifenfülldruck kann einen vorzeitigen Verschleiß und sogar
das Platzen des Reifens zur Folge haben. Der Reifenfülldruck sollte deshalb
mindestens einmal monatlich geprüft werden ⇒ Seite 222.
Fahrweise
Schnelles Kurvenfahren, rasantes Beschleunigen und scharfes Bremsen er-
höhen die Abnutzung der Reifen.
Räder tauschen
Bei deutlich stärkerer Abnutzung der Vorderradbereifung empfiehlt es sich,
die Vorderräder gegen die Hinterräder entsprechend dem Schema zu tau-
schen ⇒ Abb. 134. Dadurch haben alle Reifen etwa die gleiche Lebensdau-
er.
Räder auswuchten
Die Räder eines neuen Fahrzeuges sind ausgewuchtet. Im Fahrbetrieb kann
aber durch verschiedene Einflüsse eine Unwucht entstehen, die sich durch
eine Unruhe der Lenkung bemerkbar macht.
Da eine Unwucht auch erhöhten Verschleiß von Lenkung, Radaufhängung
und Reifen bewirkt, sollten die Räder in diesem Fall neu ausgewuchtet wer-
den. Außerdem muss ein Rad nach der Montage eines neuen Reifens neu
ausgewuchtet werden. Radstellungsfehler
Eine fehlerhafte Einstellung des Fahrwerks bewirkt nicht nur erhöhten Rei-
fenverschleiß, sondern beeinträchtigt auch die Fahrsicherheit. Bei starkem
Reifenverschleiß sollten Sie deshalb die Radstellung vom Fachbetrieb über-
prüfen lassen.
ACHTUNG
Wenn ein Reifen während der Fahrt platzt, besteht Unfallgefahr!
● Spätestens, wenn die Reifen bis auf die Verschleißanzeiger abgefah-
ren sind, müssen sie ersetzt werden ⇒ Seite 224. Andernfalls besteht Un-
fallgefahr! Bei hoher Geschwindigkeit auf nasser Straße greifen abgefah-
rene Reifen schlecht. Außerdem „schwimmt“ das Fahrzeug dann eher
(Aquaplaning).
● Bei hoher Geschwindigkeit ist ein Reifen mit zu niedrigem Fülldruck
einem hohen Maß an Walkarbeit ausgesetzt. Dadurch erwärmt er sich zu
stark. Dies kann zur Laufflächenablösung und sogar zum Platzen des Rei-
fens führen – Unfallgefahr! Halten Sie stets die angegebenen Reifenfülld-
ruckwerte ein.
● Bei starkem Reifenverschleiß lassen Sie vom Fachbetrieb die Einstel-
lung des Fahrwerks überprüfen.
● Halten Sie Chemikalien wie Öl, Kraftstoff oder Bremsflüssigkeit von
Reifen fern.
● Lassen Sie defekte Felgen oder Reifen sofort ersetzen!
Umwelthinweis
Ein zu geringer Reifenfülldruck erhöht den Kraftstoffverbrauch. 

225
Prüfen und Nachfüllen

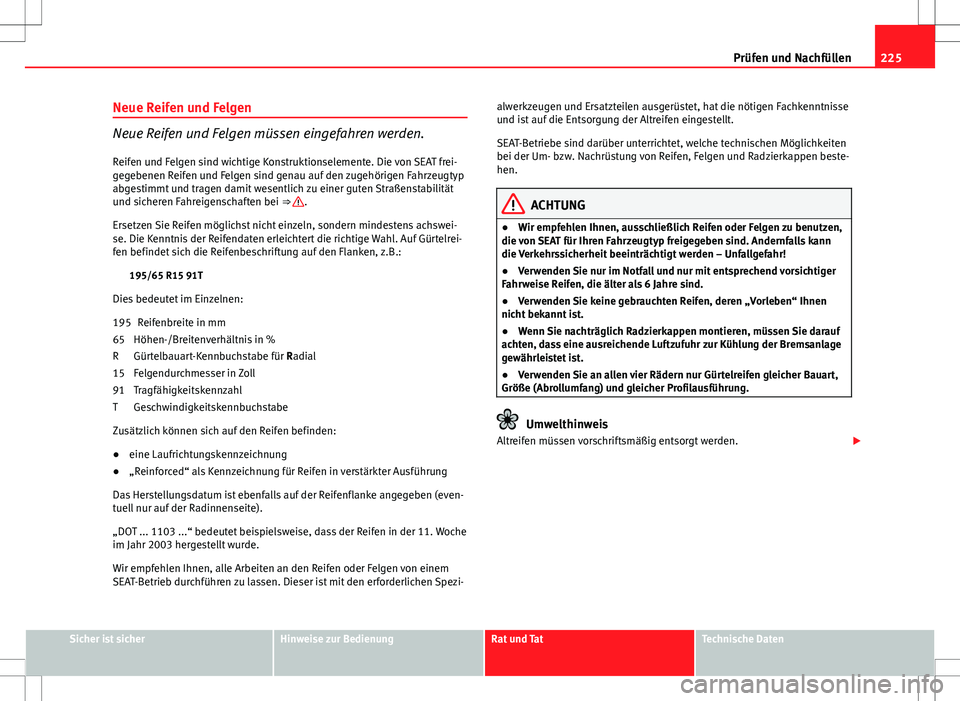

Neue Reifen und Felgen
Neue Reifen und Felgen müssen eingefahren werden. Reifen und Felgen sind wichtige Konstruktionselemente. Die von SEAT frei-
gegebenen Reifen und Felgen sind genau auf den zugehörigen Fahrzeugtyp
abgestimmt und tragen damit wesentlich zu einer guten Straßenstabilität
und sicheren Fahreigenschaften bei ⇒ 
.
Ersetzen Sie Reifen möglichst nicht einzeln, sondern mindestens achswei-
se. Die Kenntnis der Reifendaten erleichtert die richtige Wahl. Auf Gürtelrei-
fen befindet sich die Reifenbeschriftung auf den Flanken, z.B.: 195/65 R15 91T
Dies bedeutet im Einzelnen: Reifenbreite in mm
Höhen-/Breitenverhältnis in %
Gürtelbauart-Kennbuchstabe für Radial
Felgendurchmesser in Zoll
Tragfähigkeitskennzahl
Geschwindigkeitskennbuchstabe
Zusätzlich können sich auf den Reifen befinden:
● eine Laufrichtungskennzeichnung
● „Reinforced“ als Kennzeichnung für Reifen in verstärkter Ausführung
Das Herstellungsdatum ist ebenfalls auf der Reifenflanke angegeben (even-
tuell nur auf der Radinnenseite).
„DOT ... 1103 ...“ bedeutet beispielsweise, dass der Reifen in der 11. Woche
im Jahr 2003 hergestellt wurde.
Wir empfehlen Ihnen, alle Arbeiten an den Reifen oder Felgen von einem
SEAT-Betrieb durchführen zu lassen. Dieser ist mit den erforderlichen Spezi- 195
65
R
15
91
T alwerkzeugen und Ersatzteilen ausgerüstet, hat die nötigen Fachkenntnisse
und ist auf die Entsorgung der Altreifen eingestellt.
SEAT-Betriebe sind darüber unterrichtet, welche technischen Möglichkeiten
bei der Um- bzw. Nachrüstung von Reifen, Felgen und Radzierkappen beste-
hen.ACHTUNG
● Wir empfehlen Ihnen, ausschließlich Reifen oder Felgen zu benutzen,
die von SEAT für Ihren Fahrzeugtyp freigegeben sind. Andernfalls kann
die Verkehrssicherheit beeinträchtigt werden – Unfallgefahr!
● Verwenden Sie nur im Notfall und nur mit entsprechend vorsichtiger
Fahrweise Reifen, die älter als 6 Jahre sind.
● Verwenden Sie keine gebrauchten Reifen, deren „Vorleben“ Ihnen
nicht bekannt ist.
● Wenn Sie nachträglich Radzierkappen montieren, müssen Sie darauf
achten, dass eine ausreichende Luftzufuhr zur Kühlung der Bremsanlage
gewährleistet ist.
● Verwenden Sie an allen vier Rädern nur Gürtelreifen gleicher Bauart,
Größe (Abrollumfang) und gleicher Profilausführung.
Umwelthinweis
Altreifen müssen vorschriftsmäßig entsorgt werden. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

226Prüfen und Nachfüllen

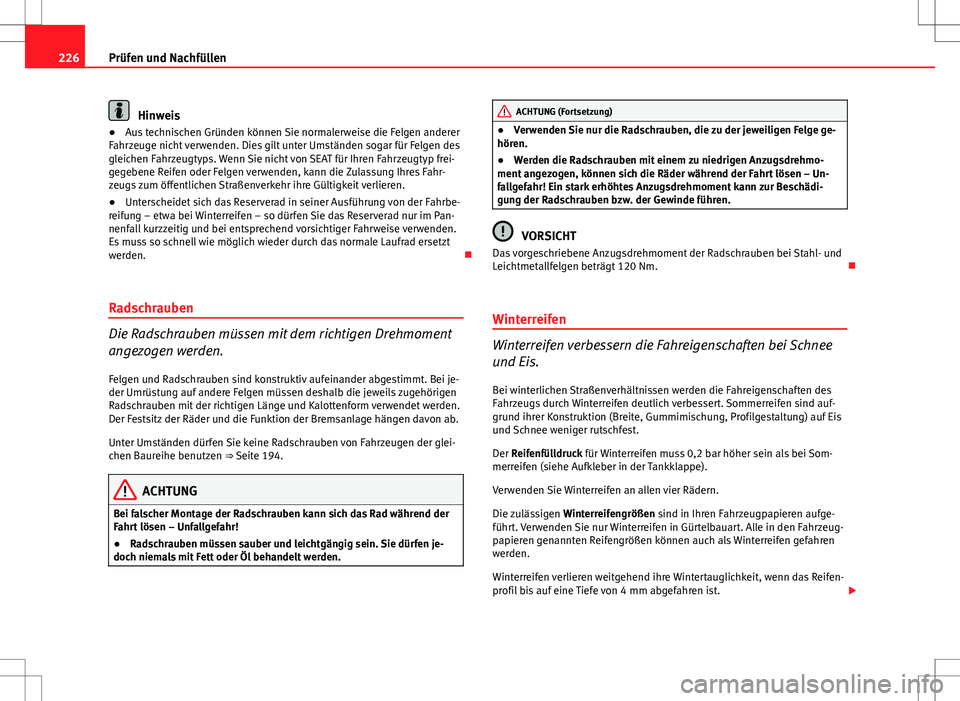

Hinweis
● Aus technischen Gründen können Sie normalerweise die Felgen anderer
Fahrzeuge nicht verwenden. Dies gilt unter Umständen sogar für Felgen des
gleichen Fahrzeugtyps. Wenn Sie nicht von SEAT für Ihren Fahrzeugtyp frei-
gegebene Reifen oder Felgen verwenden, kann die Zulassung Ihres Fahr-
zeugs zum öffentlichen Straßenverkehr ihre Gültigkeit verlieren.
● Unterscheidet sich das Reserverad in seiner Ausführung von der Fahrbe-
reifung – etwa bei Winterreifen – so dürfen Sie das Reserverad nur im Pan-
nenfall kurzzeitig und bei entsprechend vorsichtiger Fahrweise verwenden.
Es muss so schnell wie möglich wieder durch das normale Laufrad ersetzt
werden. 
Radschrauben
Die Radschrauben müssen mit dem richtigen Drehmoment
angezogen werden.
Felgen und Radschrauben sind konstruktiv aufeinander abgestimmt. Bei je-
der Umrüstung auf andere Felgen müssen deshalb die jeweils zugehörigen
Radschrauben mit der richtigen Länge und Kalottenform verwendet werden.
Der Festsitz der Räder und die Funktion der Bremsanlage hängen davon ab.
Unter Umständen dürfen Sie keine Radschrauben von Fahrzeugen der glei-
chen Baureihe benutzen ⇒ Seite 194.
ACHTUNG
Bei falscher Montage der Radschrauben kann sich das Rad während der
Fahrt lösen – Unfallgefahr!
● Radschrauben müssen sauber und leichtgängig sein. Sie dürfen je-
doch niemals mit Fett oder Öl behandelt werden.
ACHTUNG (Fortsetzung)
● Verwenden Sie nur die Radschrauben, die zu der jeweiligen Felge ge-
hören.
● Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmo-
ment angezogen, können sich die Räder während der Fahrt lösen – Un-
fallgefahr! Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädi-
gung der Radschrauben bzw. der Gewinde führen.
VORSICHT
Das vorgeschriebene Anzugsdrehmoment der Radschrauben bei Stahl- und
Leichtmetallfelgen beträgt 120 Nm. 
Winterreifen
Winterreifen verbessern die Fahreigenschaften bei Schnee
und Eis. Bei winterlichen Straßenverhältnissen werden die Fahreigenschaften des
Fahrzeugs durch Winterreifen deutlich verbessert. Sommerreifen sind auf-
grund ihrer Konstruktion (Breite, Gummimischung, Profilgestaltung) auf Eis
und Schnee weniger rutschfest.
Der Reifenfülldruck für Winterreifen muss 0,2 bar höher sein als bei Som-
merreifen (siehe Aufkleber in der Tankklappe).
Verwenden Sie Winterreifen an allen vier Rädern.
Die zulässigen Winterreifengrößen sind in Ihren Fahrzeugpapieren aufge-
führt. Verwenden Sie nur Winterreifen in Gürtelbauart. Alle in den Fahrzeug-
papieren genannten Reifengrößen können auch als Winterreifen gefahren
werden.
Winterreifen verlieren weitgehend ihre Wintertauglichkeit, wenn das Reifen-
profil bis auf eine Tiefe von 4 mm abgefahren ist. 

227
Prüfen und Nachfüllen

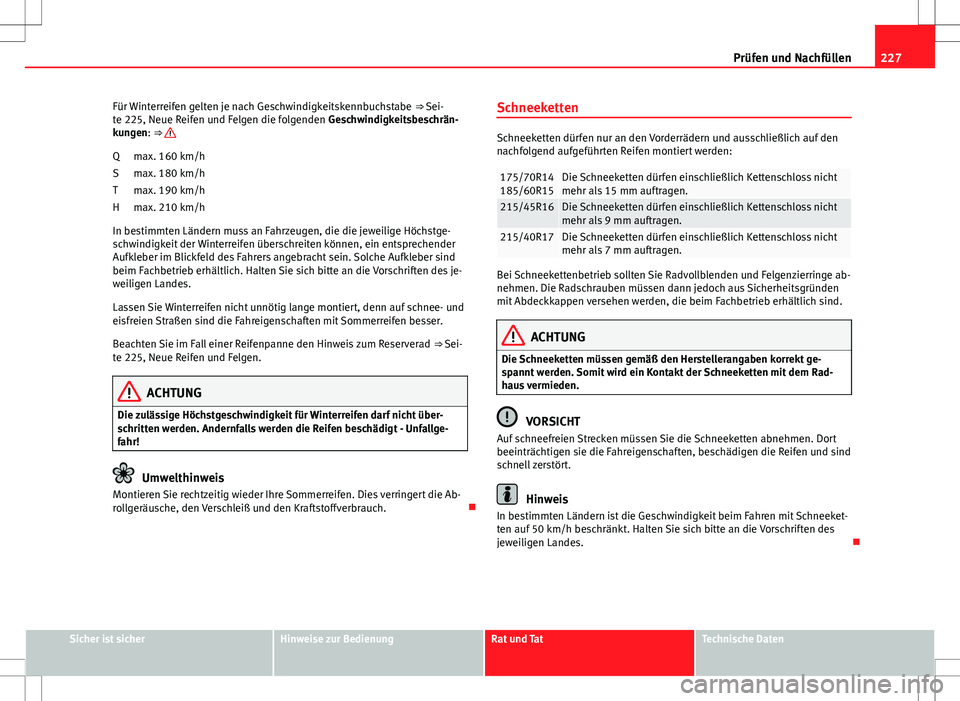

Für Winterreifen gelten je nach Geschwindigkeitskennbuchstabe ⇒ Sei-
te 225, Neue Reifen und Felgen die folgenden Geschwindigkeitsbeschrän-
kungen: ⇒ 
max. 160 km/h
max. 180 km/h
max. 190 km/h
max. 210 km/h
In bestimmten Ländern muss an Fahrzeugen, die die jeweilige Höchstge-
schwindigkeit der Winterreifen überschreiten können, ein entsprechender
Aufkleber im Blickfeld des Fahrers angebracht sein. Solche Aufkleber sind
beim Fachbetrieb erhältlich. Halten Sie sich bitte an die Vorschriften des je-
weiligen Landes.
Lassen Sie Winterreifen nicht unnötig lange montiert, denn auf schnee- und
eisfreien Straßen sind die Fahreigenschaften mit Sommerreifen besser.
Beachten Sie im Fall einer Reifenpanne den Hinweis zum Reserverad ⇒ Sei-
te 225, Neue Reifen und Felgen.
ACHTUNG
Die zulässige Höchstgeschwindigkeit für Winterreifen darf nicht über-
schritten werden. Andernfalls werden die Reifen beschädigt - Unfallge-
fahr!
Umwelthinweis
Montieren Sie rechtzeitig wieder Ihre Sommerreifen. Dies verringert die Ab-
rollgeräusche, den Verschleiß und den Kraftstoffverbrauch. 
Q
S
T
H
Schneeketten
Schneeketten dürfen nur an den Vorderrädern und ausschließlich auf den
nachfolgend aufgeführten Reifen montiert werden:
175/70R14
185/60R15Die Schneeketten dürfen einschließlich Kettenschloss nicht
mehr als 15 mm auftragen.
215/45R16Die Schneeketten dürfen einschließlich Kettenschloss nicht
mehr als 9 mm auftragen.
215/40R17Die Schneeketten dürfen einschließlich Kettenschloss nicht
mehr als 7 mm auftragen.
Bei Schneekettenbetrieb sollten Sie Radvollblenden und Felgenzierringe ab-
nehmen. Die Radschrauben müssen dann jedoch aus Sicherheitsgründen
mit Abdeckkappen versehen werden, die beim Fachbetrieb erhältlich sind.
ACHTUNG
Die Schneeketten müssen gemäß den Herstellerangaben korrekt ge-
spannt werden. Somit wird ein Kontakt der Schneeketten mit dem Rad-
haus vermieden.
VORSICHT
Auf schneefreien Strecken müssen Sie die Schneeketten abnehmen. Dort
beeinträchtigen sie die Fahreigenschaften, beschädigen die Reifen und sind
schnell zerstört.
Hinweis
In bestimmten Ländern ist die Geschwindigkeit beim Fahren mit Schneeket-
ten auf 50 km/h beschränkt. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

228Selbsthilfe

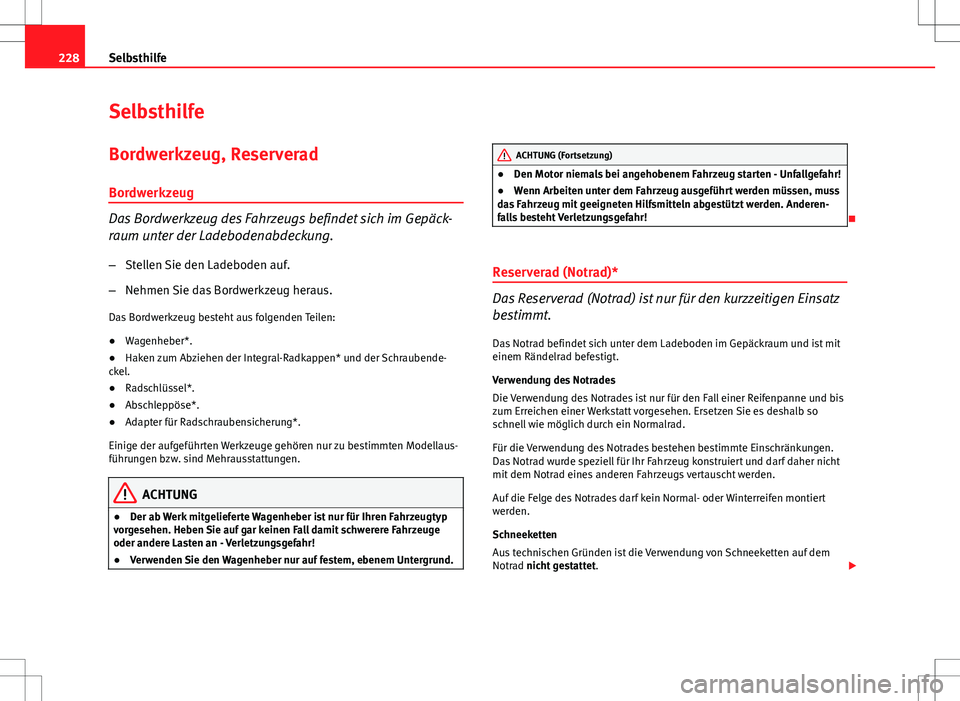

Selbsthilfe
Bordwerkzeug, Reserverad Bordwerkzeug
Das Bordwerkzeug des Fahrzeugs befindet sich im Gepäck-
raum unter der Ladebodenabdeckung.
– Stellen Sie den Ladeboden auf.
– Nehmen Sie das Bordwerkzeug heraus.
Das Bordwerkzeug besteht aus folgenden Teilen:
● Wagenheber*.
● Haken zum Abziehen der Integral-Radkappen* und der Schraubende-
ckel.
● Radschlüssel*.
● Abschleppöse*.
● Adapter für Radschraubensicherung*.
Einige der aufgeführten Werkzeuge gehören nur zu bestimmten Modellaus-
führungen bzw. sind Mehrausstattungen.
ACHTUNG
● Der ab Werk mitgelieferte Wagenheber ist nur für Ihren Fahrzeugtyp
vorgesehen. Heben Sie auf gar keinen Fall damit schwerere Fahrzeuge
oder andere Lasten an - Verletzungsgefahr!
● Verwenden Sie den Wagenheber nur auf festem, ebenem Untergrund.
ACHTUNG (Fortsetzung)
● Den Motor niemals bei angehobenem Fahrzeug starten - Unfallgefahr!
● Wenn Arbeiten unter dem Fahrzeug ausgeführt werden müssen, muss
das Fahrzeug mit geeigneten Hilfsmitteln abgestützt werden. Anderen-
falls besteht Verletzungsgefahr!

Reserverad (Notrad)*
Das Reserverad (Notrad) ist nur für den kurzzeitigen Einsatz
bestimmt.
Das Notrad befindet sich unter dem Ladeboden im Gepäckraum und ist mit
einem Rändelrad befestigt.
Verwendung des Notrades
Die Verwendung des Notrades ist nur für den Fall einer Reifenpanne und bis
zum Erreichen einer Werkstatt vorgesehen. Ersetzen Sie es deshalb so
schnell wie möglich durch ein Normalrad.
Für die Verwendung des Notrades bestehen bestimmte Einschränkungen.
Das Notrad wurde speziell für Ihr Fahrzeug konstruiert und darf daher nicht
mit dem Notrad eines anderen Fahrzeugs vertauscht werden.
Auf die Felge des Notrades darf kein Normal- oder Winterreifen montiert
werden.
Schneeketten
Aus technischen Gründen ist die Verwendung von Schneeketten auf dem
Notrad nicht gestattet . 
