Seat Ibiza SC 2010 Manual de instrucciones (in Spanish)

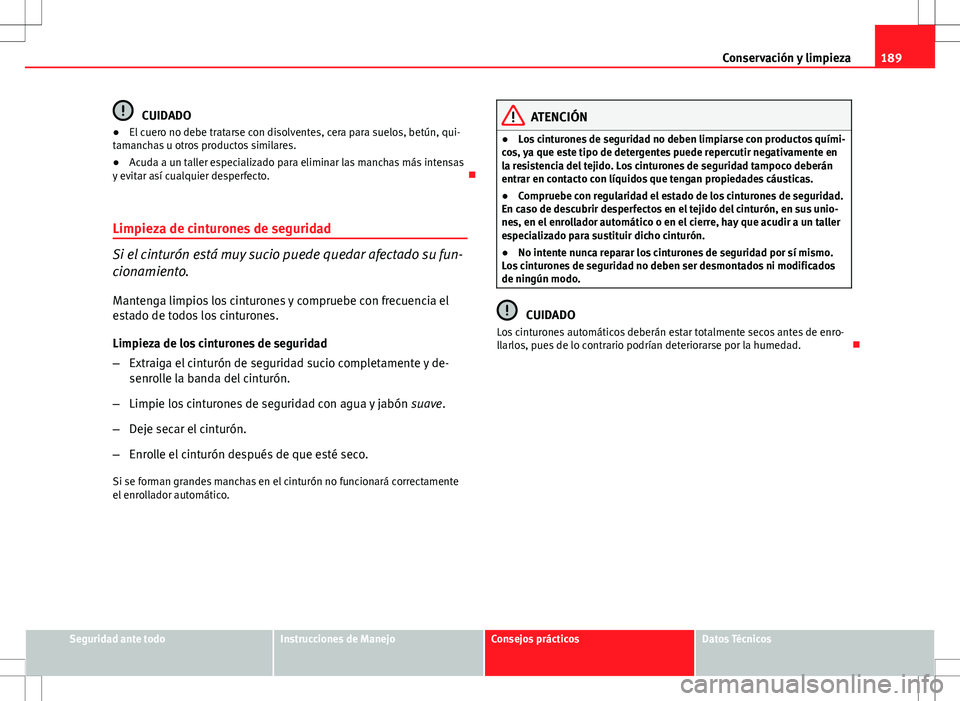

189
Conservación y limpieza
CUIDADO
● El cuero no debe tratarse con disolventes, cera para suelos, betún, qui-
tamanchas u otros productos similares.
● Acuda a un taller especializado para eliminar las manchas más intensas
y evitar así cualquier desperfecto. 
Limpieza de cinturones de seguridad
Si el cinturón está muy sucio puede quedar afectado su fun-
cionamiento. Mantenga limpios los cinturones y compruebe con frecuencia el
estado de todos los cinturones.
Limpieza de los cinturones de seguridad
– Extraiga el cinturón de seguridad sucio completamente y de-
senrolle la banda del cinturón.
– Limpie los cinturones de seguridad con agua y jabón suave.
– Deje secar el cinturón.
– Enrolle el cinturón después de que esté seco.
Si se forman grandes manchas en el cinturón no funcionará correctamente
el enrollador automático.
ATENCIÓN
● Los cinturones de seguridad no deben limpiarse con productos quími-
cos, ya que este tipo de detergentes puede repercutir negativamente en
la resistencia del tejido. Los cinturones de seguridad tampoco deberán
entrar en contacto con líquidos que tengan propiedades cáusticas.
● Compruebe con regularidad el estado de los cinturones de seguridad.
En caso de descubrir desperfectos en el tejido del cinturón, en sus unio-
nes, en el enrollador automático o en el cierre, hay que acudir a un taller
especializado para sustituir dicho cinturón.
● No intente nunca reparar los cinturones de seguridad por sí mismo.
Los cinturones de seguridad no deben ser desmontados ni modificados
de ningún modo.
CUIDADO
Los cinturones automáticos deberán estar totalmente secos antes de enro-
llarlos, pues de lo contrario podrían deteriorarse por la humedad. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

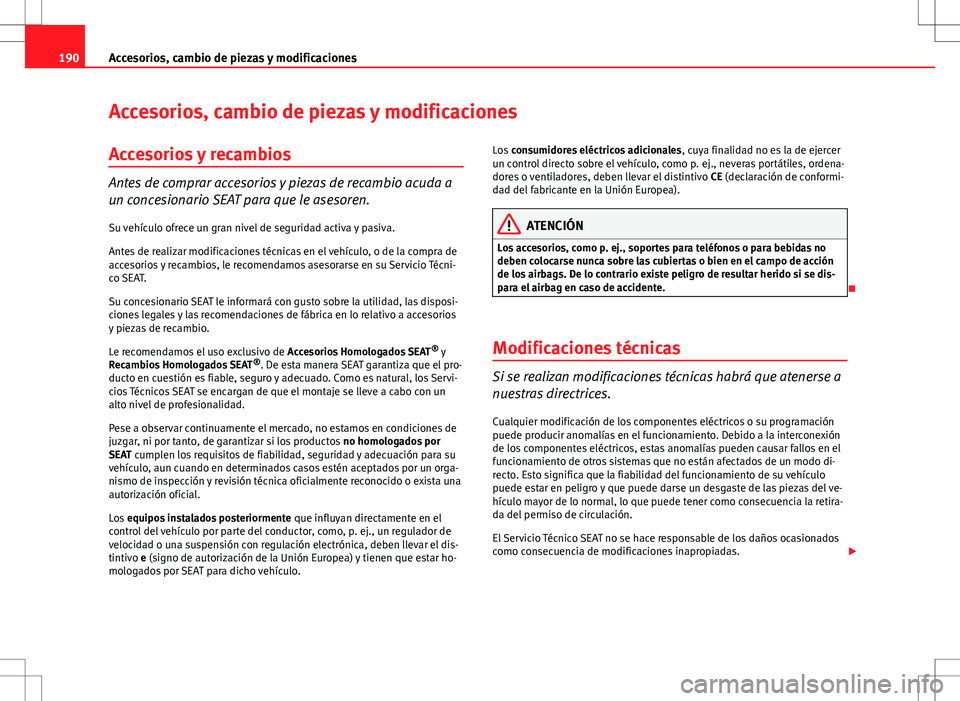

190Accesorios, cambio de piezas y modificaciones
Accesorios, cambio de piezas y modificaciones
Accesorios y recambios
Antes de comprar accesorios y piezas de recambio acuda a
un concesionario SEAT para que le asesoren. Su vehículo ofrece un gran nivel de seguridad activa y pasiva.
Antes de realizar modificaciones técnicas en el vehículo, o de la compra de
accesorios y recambios, le recomendamos asesorarse en su Servicio Técni-
co SEAT.
Su concesionario SEAT le informará con gusto sobre la utilidad, las disposi-
ciones legales y las recomendaciones de fábrica en lo relativo a accesorios
y piezas de recambio.
Le recomendamos el uso exclusivo de Accesorios Homologados SEAT®
y
Recambios Homologados SEAT ®
. De esta manera SEAT garantiza que el pro-
ducto en cuestión es fiable, seguro y adecuado. Como es natural, los Servi-
cios Técnicos SEAT se encargan de que el montaje se lleve a cabo con un
alto nivel de profesionalidad.
Pese a observar continuamente el mercado, no estamos en condiciones de
juzgar, ni por tanto, de garantizar si los productos no homologados por
SEAT cumplen los requisitos de fiabilidad, seguridad y adecuación para su
vehículo, aun cuando en determinados casos estén aceptados por un orga-
nismo de inspección y revisión técnica oficialmente reconocido o exista una
autorización oficial.
Los equipos instalados posteriormente que influyan directamente en el
control del vehículo por parte del conductor, como, p. ej., un regulador de
velocidad o una suspensión con regulación electrónica, deben llevar el dis-
tintivo e (signo de autorización de la Unión Europea) y tienen que estar ho-
mologados por SEAT para dicho vehículo. Los
consumidores eléctricos adicionales , cuya finalidad no es la de ejercer
un control directo sobre el vehículo, como p. ej., neveras portátiles, ordena-
dores o ventiladores, deben llevar el distintivo CE (declaración de conformi-
dad del fabricante en la Unión Europea).
ATENCIÓN
Los accesorios, como p. ej., soportes para teléfonos o para bebidas no
deben colocarse nunca sobre las cubiertas o bien en el campo de acción
de los airbags. De lo contrario existe peligro de resultar herido si se dis-
para el airbag en caso de accidente.

Modificaciones técnicas
Si se realizan modificaciones técnicas habrá que atenerse a
nuestras directrices.
Cualquier modificación de los componentes eléctricos o su programación
puede producir anomalías en el funcionamiento. Debido a la interconexión
de los componentes eléctricos, estas anomalías pueden causar fallos en el
funcionamiento de otros sistemas que no están afectados de un modo di-
recto. Esto significa que la fiabilidad del funcionamiento de su vehículo
puede estar en peligro y que puede darse un desgaste de las piezas del ve-
hículo mayor de lo normal, lo que puede tener como consecuencia la retira-
da del permiso de circulación.
El Servicio Técnico SEAT no se hace responsable de los daños ocasionados
como consecuencia de modificaciones inapropiadas. 

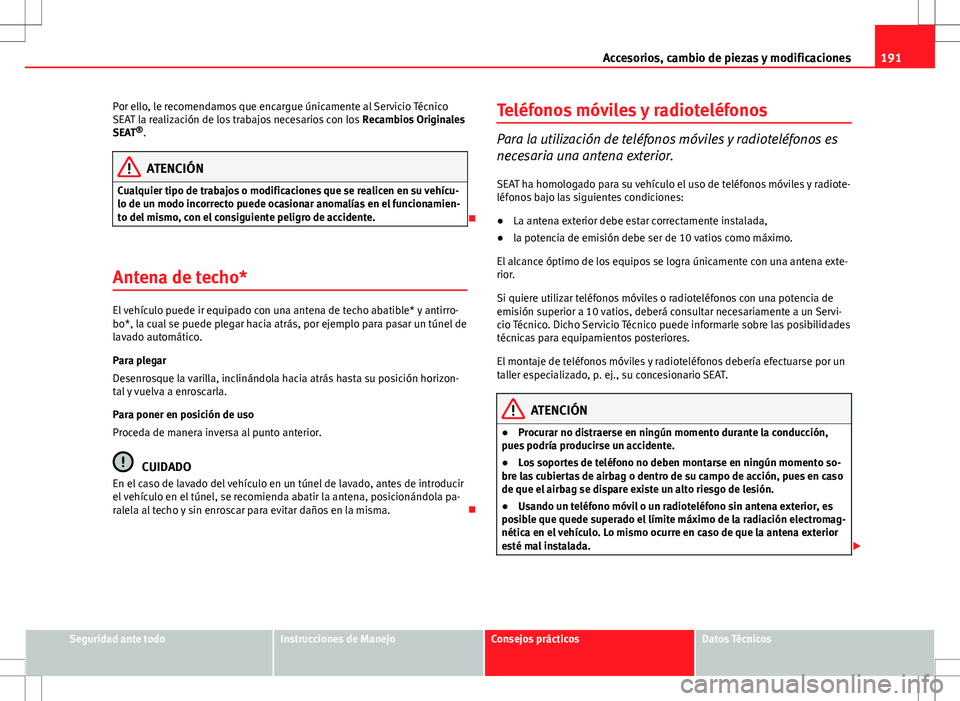

191
Accesorios, cambio de piezas y modificaciones
Por ello, le recomendamos que encargue únicamente al Servicio Técnico
SEAT la realización de los trabajos necesarios con los Recambios Originales
SEAT ®
.
ATENCIÓN
Cualquier tipo de trabajos o modificaciones que se realicen en su vehícu-
lo de un modo incorrecto puede ocasionar anomalías en el funcionamien-
to del mismo, con el consiguiente peligro de accidente.

Antena de techo*
El vehículo puede ir equipado con una antena de techo abatible* y antirro-
bo*, la cual se puede plegar hacia atrás, por ejemplo para pasar un túnel de
lavado automático.
Para plegar
Desenrosque la varilla, inclinándola hacia atrás hasta su posición horizon-
tal y vuelva a enroscarla.
Para poner en posición de uso
Proceda de manera inversa al punto anterior.
CUIDADO
En el caso de lavado del vehículo en un túnel de lavado, antes de introducir
el vehículo en el túnel, se recomienda abatir la antena, posicionándola pa-
ralela al techo y sin enroscar para evitar daños en la misma. Teléfonos móviles y radioteléfonos
Para la utilización de teléfonos móviles y radioteléfonos es
necesaria una antena exterior.
SEAT ha homologado para su vehículo el uso de teléfonos móviles y radiote-
léfonos bajo las siguientes condiciones:
● La antena exterior debe estar correctamente instalada,
● la potencia de emisión debe ser de 10 vatios como máximo.
El alcance óptimo de los equipos se logra únicamente con una antena exte-
rior.
Si quiere utilizar teléfonos móviles o radioteléfonos con una potencia de
emisión superior a 10 vatios, deberá consultar necesariamente a un Servi-
cio Técnico. Dicho Servicio Técnico puede informarle sobre las posibilidades
técnicas para equipamientos posteriores.
El montaje de teléfonos móviles y radioteléfonos debería efectuarse por un
taller especializado, p. ej., su concesionario SEAT.
ATENCIÓN
● Procurar no distraerse en ningún momento durante la conducción,
pues podría producirse un accidente.
● Los soportes de teléfono no deben montarse en ningún momento so-
bre las cubiertas de airbag o dentro de su campo de acción, pues en caso
de que el airbag se dispare existe un alto riesgo de lesión.
● Usando un teléfono móvil o un radioteléfono sin antena exterior, es
posible que quede superado el límite máximo de la radiación electromag-
nética en el vehículo. Lo mismo ocurre en caso de que la antena exterior
esté mal instalada. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

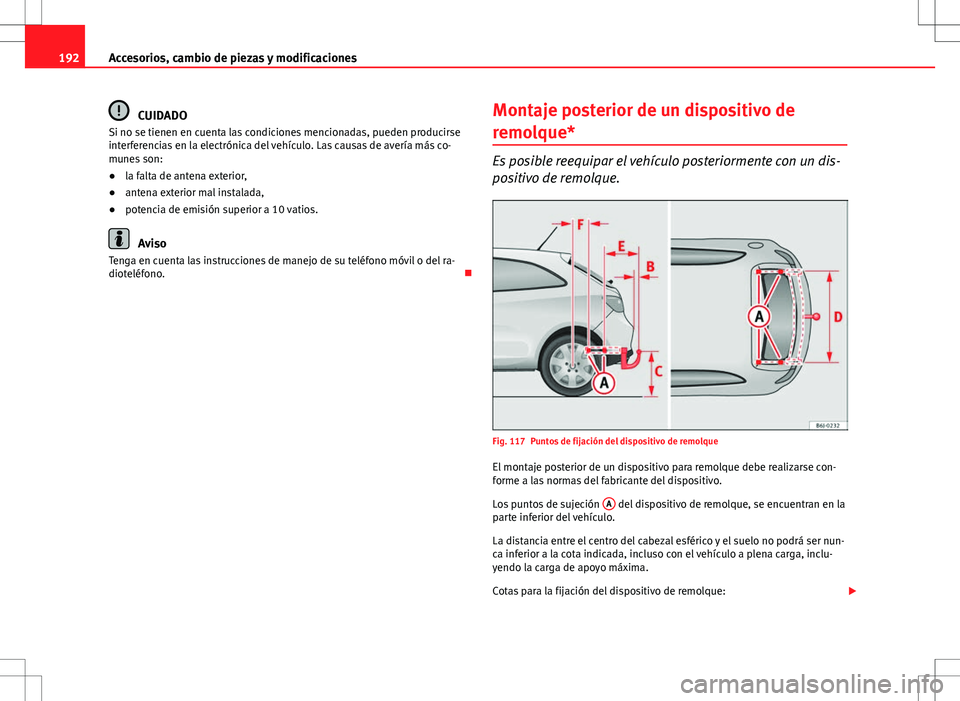

192Accesorios, cambio de piezas y modificaciones
CUIDADO
Si no se tienen en cuenta las condiciones mencionadas, pueden producirse
interferencias en la electrónica del vehículo. Las causas de avería más co-
munes son:
● la falta de antena exterior,
● antena exterior mal instalada,
● potencia de emisión superior a 10 vatios.
Aviso
Tenga en cuenta las instrucciones de manejo de su teléfono móvil o del ra-
dioteléfono. Montaje posterior de un dispositivo de
remolque*
Es posible reequipar el vehículo posteriormente con un dis-
positivo de remolque.
Fig. 117 Puntos de fijación del dispositivo de remolque
El montaje posterior de un dispositivo para remolque debe realizarse con-
forme a las normas del fabricante del dispositivo.
Los puntos de sujeción A
del dispositivo de remolque, se encuentran en la
parte inferior del vehículo.
La distancia entre el centro del cabezal esférico y el suelo no podrá ser nun-
ca inferior a la cota indicada, incluso con el vehículo a plena carga, inclu-
yendo la carga de apoyo máxima.
Cotas para la fijación del dispositivo de remolque: 

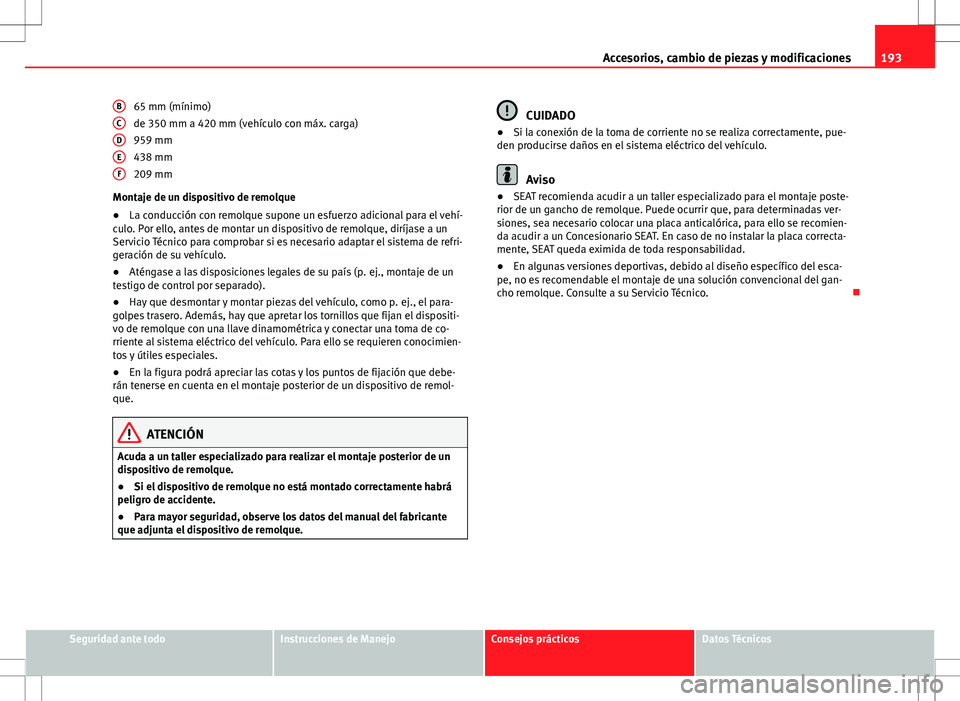

193
Accesorios, cambio de piezas y modificaciones
65 mm (mínimo) de 350 mm a 420 mm (vehículo con máx. carga)
959 mm 438 mm
209 mm
Montaje de un dispositivo de remolque
● La conducción con remolque supone un esfuerzo adicional para el vehí-
culo. Por ello, antes de montar un dispositivo de remolque, diríjase a un
Servicio Técnico para comprobar si es necesario adaptar el sistema de refri-
geración de su vehículo.
● Aténgase a las disposiciones legales de su país (p. ej., montaje de un
testigo de control por separado).
● Hay que desmontar y montar piezas del vehículo, como p. ej., el para-
golpes trasero. Además, hay que apretar los tornillos que fijan el dispositi-
vo de remolque con una llave dinamométrica y conectar una toma de co-
rriente al sistema eléctrico del vehículo. Para ello se requieren conocimien-
tos y útiles especiales.
● En la figura podrá apreciar las cotas y los puntos de fijación que debe-
rán tenerse en cuenta en el montaje posterior de un dispositivo de remol-
que.
ATENCIÓN
Acuda a un taller especializado para realizar el montaje posterior de un
dispositivo de remolque.
● Si el dispositivo de remolque no está montado correctamente habrá
peligro de accidente.
● Para mayor seguridad, observe los datos del manual del fabricante
que adjunta el dispositivo de remolque.
BCDEF
CUIDADO
● Si la conexión de la toma de corriente no se realiza correctamente, pue-
den producirse daños en el sistema eléctrico del vehículo.
Aviso
● SEAT recomienda acudir a un taller especializado para el montaje poste-
rior de un gancho de remolque. Puede ocurrir que, para determinadas ver-
siones, sea necesario colocar una placa anticalórica, para ello se recomien-
da acudir a un Concesionario SEAT. En caso de no instalar la placa correcta-
mente, SEAT queda eximida de toda responsabilidad.
● En algunas versiones deportivas, debido al diseño específico del esca-
pe, no es recomendable el montaje de una solución convencional del gan-
cho remolque. Consulte a su Servicio Técnico. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

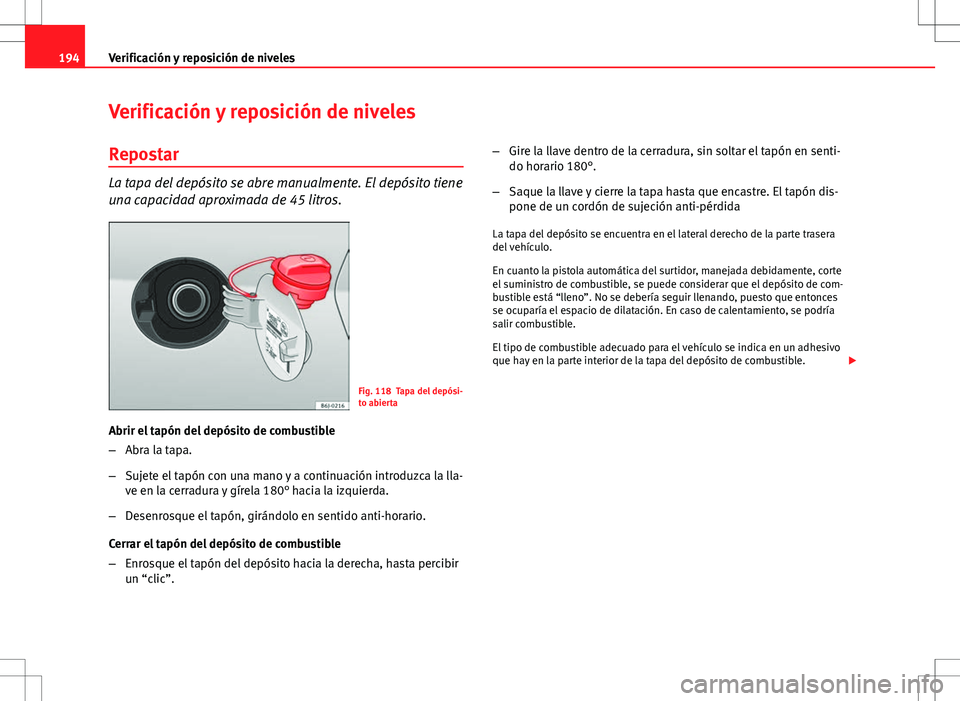

194Verificación y reposición de niveles
Verificación y reposición de niveles
Repostar
La tapa del depósito se abre manualmente. El depósito tiene
una capacidad aproximada de 45 litros.
Fig. 118 Tapa del depósi-
to abierta
Abrir el tapón del depósito de combustible
– Abra la tapa.
– Sujete el tapón con una mano y a continuación introduzca la lla-
ve en la cerradura y gírela 180° hacia la izquierda.
– Desenrosque el tapón, girándolo en sentido anti-horario.
Cerrar el tapón del depósito de combustible
– Enrosque el tapón del depósito hacia la derecha, hasta percibir
un “clic”. –
Gire la llave dentro de la cerradura, sin soltar el tapón en senti-
do horario 180°.
– Saque la llave y cierre la tapa hasta que encastre. El tapón dis-
pone de un cordón de sujeción anti-pérdida
La tapa del depósito se encuentra en el lateral derecho de la parte trasera
del vehículo.
En cuanto la pistola automática del surtidor, manejada debidamente, corte
el suministro de combustible, se puede considerar que el depósito de com-
bustible está “lleno”. No se debería seguir llenando, puesto que entonces
se ocuparía el espacio de dilatación. En caso de calentamiento, se podría
salir combustible.
El tipo de combustible adecuado para el vehículo se indica en un adhesivo
que hay en la parte interior de la tapa del depósito de combustible. 

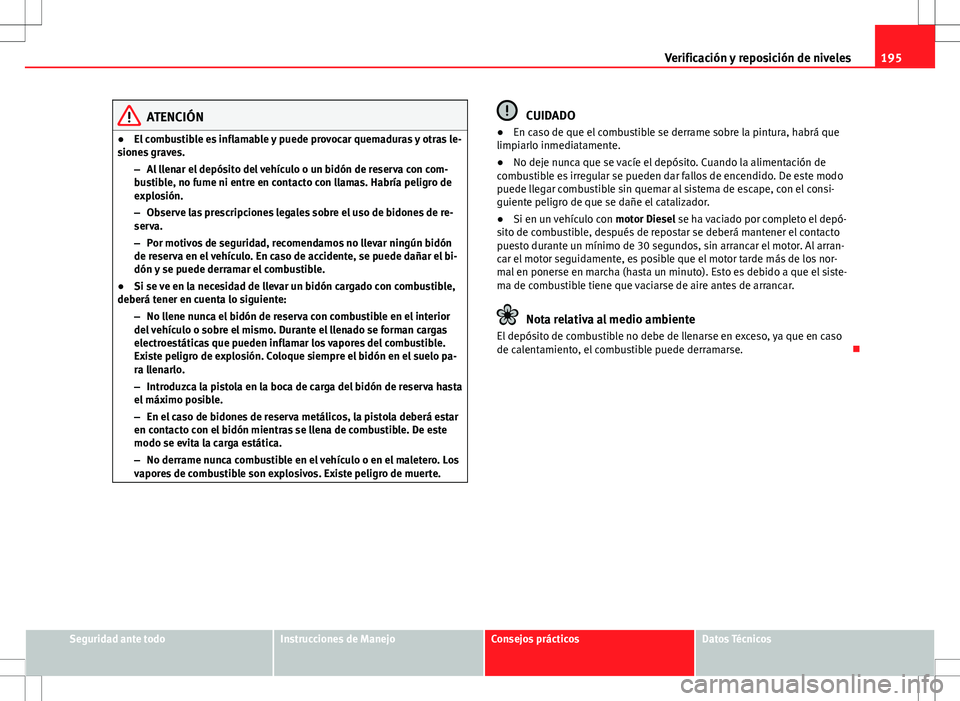

195
Verificación y reposición de niveles
ATENCIÓN
● El combustible es inflamable y puede provocar quemaduras y otras le-
siones graves.
–Al llenar el depósito del vehículo o un bidón de reserva con com-
bustible, no fume ni entre en contacto con llamas. Habría peligro de
explosión.
– Observe las prescripciones legales sobre el uso de bidones de re-
serva.
– Por motivos de seguridad, recomendamos no llevar ningún bidón
de reserva en el vehículo. En caso de accidente, se puede dañar el bi-
dón y se puede derramar el combustible.
● Si se ve en la necesidad de llevar un bidón cargado con combustible,
deberá tener en cuenta lo siguiente:
–No llene nunca el bidón de reserva con combustible en el interior
del vehículo o sobre el mismo. Durante el llenado se forman cargas
electroestáticas que pueden inflamar los vapores del combustible.
Existe peligro de explosión. Coloque siempre el bidón en el suelo pa-
ra llenarlo.
– Introduzca la pistola en la boca de carga del bidón de reserva hasta
el máximo posible.
– En el caso de bidones de reserva metálicos, la pistola deberá estar
en contacto con el bidón mientras se llena de combustible. De este
modo se evita la carga estática.
– No derrame nunca combustible en el vehículo o en el maletero. Los
vapores de combustible son explosivos. Existe peligro de muerte.CUIDADO
● En caso de que el combustible se derrame sobre la pintura, habrá que
limpiarlo inmediatamente.
● No deje nunca que se vacíe el depósito. Cuando la alimentación de
combustible es irregular se pueden dar fallos de encendido. De este modo
puede llegar combustible sin quemar al sistema de escape, con el consi-
guiente peligro de que se dañe el catalizador.
● Si en un vehículo con motor Diesel se ha vaciado por completo el depó-
sito de combustible, después de repostar se deberá mantener el contacto
puesto durante un mínimo de 30 segundos, sin arrancar el motor. Al arran-
car el motor seguidamente, es posible que el motor tarde más de los nor-
mal en ponerse en marcha (hasta un minuto). Esto es debido a que el siste-
ma de combustible tiene que vaciarse de aire antes de arrancar.
Nota relativa al medio ambiente
El depósito de combustible no debe de llenarse en exceso, ya que en caso
de calentamiento, el combustible puede derramarse. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

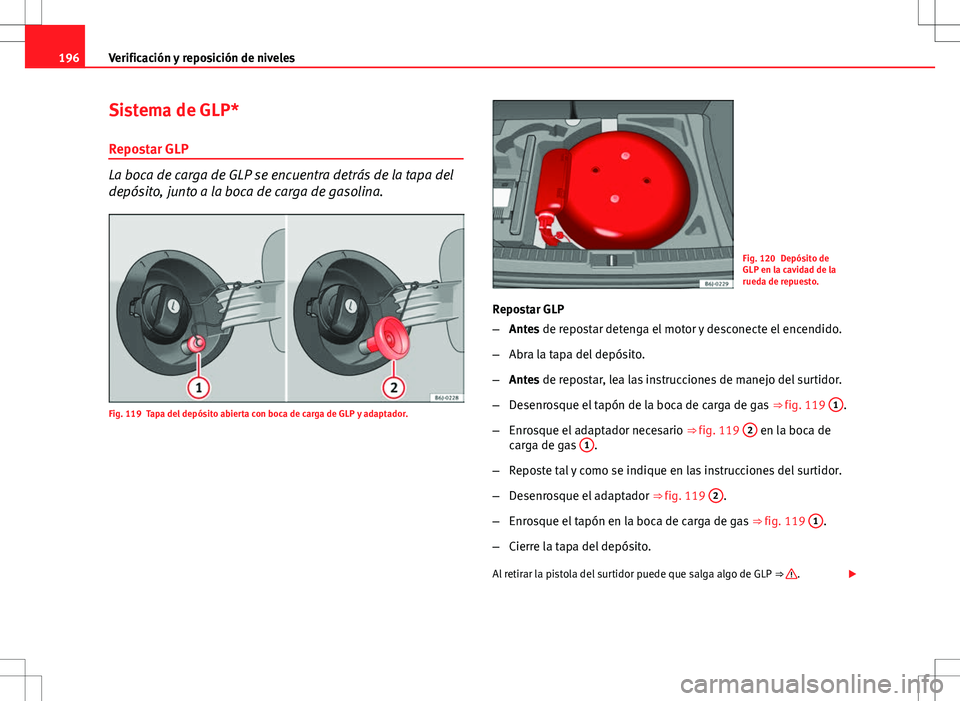

196Verificación y reposición de niveles
Sistema de GLP*
Repostar GLP
La boca de carga de GLP se encuentra detrás de la tapa del
depósito, junto a la boca de carga de gasolina.
Fig. 119 Tapa del depósito abierta con boca de carga de GLP y adaptador.
Fig. 120 Depósito de
GLP en la cavidad de la
rueda de repuesto.
Repostar GLP
– Antes de repostar detenga el motor y desconecte el encendido.
– Abra la tapa del depósito.
– Antes de repostar, lea las instrucciones de manejo del surtidor.
– Desenrosque el tapón de la boca de carga de gas ⇒ fig. 119 1
.
– Enrosque el adaptador necesario ⇒ fig. 119 2
en la boca de
carga de gas 1.
– Reposte tal y como se indique en las instrucciones del surtidor.
– Desenrosque el adaptador ⇒ fig. 119 2
.
– Enrosque el tapón en la boca de carga de gas ⇒ fig. 119 1
.
– Cierre la tapa del depósito.
Al retirar la pistola del surtidor puede que salga algo de GLP ⇒ 
.

197

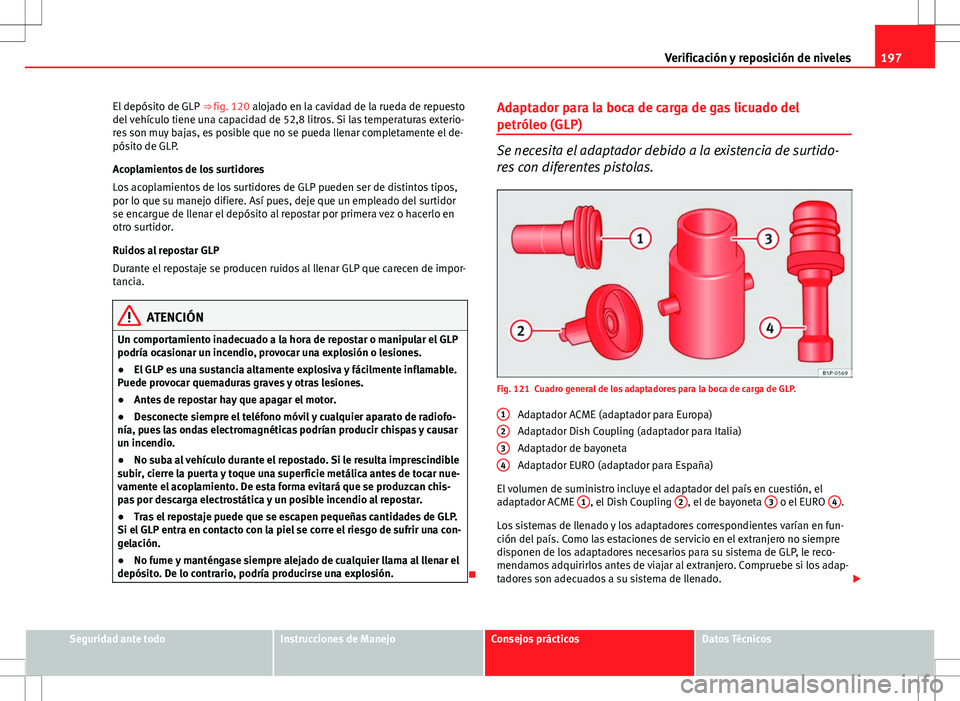

Verificación y reposición de niveles
El depósito de GLP ⇒ fig. 120 alojado en la cavidad de la rueda de repuesto
del vehículo tiene una capacidad de 52,8 litros. Si las temperaturas exterio-
res son muy bajas, es posible que no se pueda llenar completamente el de-
pósito de GLP.
Acoplamientos de los surtidores
Los acoplamientos de los surtidores de GLP pueden ser de distintos tipos,
por lo que su manejo difiere. Así pues, deje que un empleado del surtidor
se encargue de llenar el depósito al repostar por primera vez o hacerlo en
otro surtidor.
Ruidos al repostar GLP
Durante el repostaje se producen ruidos al llenar GLP que carecen de impor-
tancia.
ATENCIÓN
Un comportamiento inadecuado a la hora de repostar o manipular el GLP
podría ocasionar un incendio, provocar una explosión o lesiones.
● El GLP es una sustancia altamente explosiva y fácilmente inflamable.
Puede provocar quemaduras graves y otras lesiones.
● Antes de repostar hay que apagar el motor.
● Desconecte siempre el teléfono móvil y cualquier aparato de radiofo-
nía, pues las ondas electromagnéticas podrían producir chispas y causar
un incendio.
● No suba al vehículo durante el repostado. Si le resulta imprescindible
subir, cierre la puerta y toque una superficie metálica antes de tocar nue-
vamente el acoplamiento. De esta forma evitará que se produzcan chis-
pas por descarga electrostática y un posible incendio al repostar.
● Tras el repostaje puede que se escapen pequeñas cantidades de GLP.
Si el GLP entra en contacto con la piel se corre el riesgo de sufrir una con-
gelación.
● No fume y manténgase siempre alejado de cualquier llama al llenar el
depósito. De lo contrario, podría producirse una explosión.
 Adaptador para la boca de carga de gas licuado del
petróleo (GLP)
Se necesita el adaptador debido a la existencia de surtido-
res con diferentes pistolas.
Fig. 121 Cuadro general de los adaptadores para la boca de carga de GLP.
Adaptador ACME (adaptador para Europa)
Adaptador Dish Coupling (adaptador para Italia)
Adaptador de bayoneta
Adaptador EURO (adaptador para España)
El volumen de suministro incluye el adaptador del país en cuestión, el
adaptador ACME 1
, el Dish Coupling 2, el de bayoneta 3 o el EURO 4.
Los sistemas de llenado y los adaptadores correspondientes varían en fun-
ción del país. Como las estaciones de servicio en el extranjero no siempre
disponen de los adaptadores necesarios para su sistema de GLP, le reco-
mendamos adquirirlos antes de viajar al extranjero. Compruebe si los adap-
tadores son adecuados a su sistema de llenado. 
1
234
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

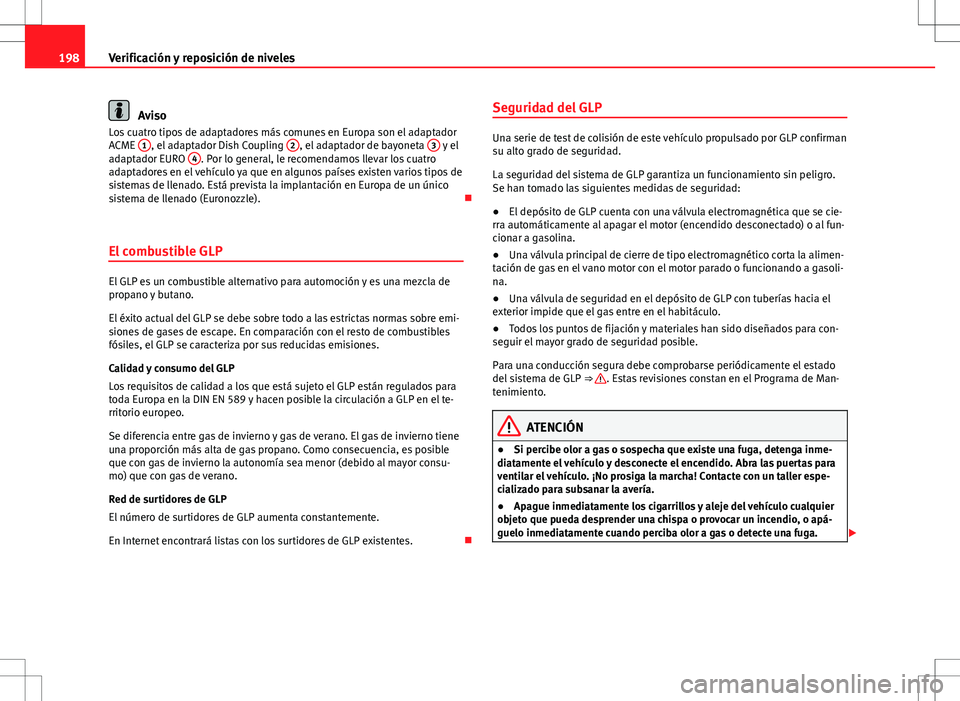

198Verificación y reposición de niveles
Aviso
Los cuatro tipos de adaptadores más comunes en Europa son el adaptador
ACME 1
, el adaptador Dish Coupling 2, el adaptador de bayoneta 3 y el
adaptador EURO 4. Por lo general, le recomendamos llevar los cuatro
adaptadores en el vehículo ya que en algunos países existen varios tipos de
sistemas de llenado. Está prevista la implantación en Europa de un único
sistema de llenado (Euronozzle). 
El combustible GLP
El GLP es un combustible alternativo para automoción y es una mezcla de
propano y butano.
El éxito actual del GLP se debe sobre todo a las estrictas normas sobre emi-
siones de gases de escape. En comparación con el resto de combustibles
fósiles, el GLP se caracteriza por sus reducidas emisiones.
Calidad y consumo del GLP
Los requisitos de calidad a los que está sujeto el GLP están regulados para
toda Europa en la DIN EN 589 y hacen posible la circulación a GLP en el te-
rritorio europeo.
Se diferencia entre gas de invierno y gas de verano. El gas de invierno tiene
una proporción más alta de gas propano. Como consecuencia, es posible
que con gas de invierno la autonomía sea menor (debido al mayor consu-
mo) que con gas de verano.
Red de surtidores de GLP
El número de surtidores de GLP aumenta constantemente.
En Internet encontrará listas con los surtidores de GLP existentes. Seguridad del GLP
Una serie de test de colisión de este vehículo propulsado por GLP confirman
su alto grado de seguridad.
La seguridad del sistema de GLP garantiza un funcionamiento sin peligro.
Se han tomado las siguientes medidas de seguridad:
●
El depósito de GLP cuenta con una válvula electromagnética que se cie-
rra automáticamente al apagar el motor (encendido desconectado) o al fun-
cionar a gasolina.
● Una válvula principal de cierre de tipo electromagnético corta la alimen-
tación de gas en el vano motor con el motor parado o funcionando a gasoli-
na.
● Una válvula de seguridad en el depósito de GLP con tuberías hacia el
exterior impide que el gas entre en el habitáculo.
● Todos los puntos de fijación y materiales han sido diseñados para con-
seguir el mayor grado de seguridad posible.
Para una conducción segura debe comprobarse periódicamente el estado
del sistema de GLP ⇒ 
. Estas revisiones constan en el Programa de Man-
tenimiento.
ATENCIÓN
● Si percibe olor a gas o sospecha que existe una fuga, detenga inme-
diatamente el vehículo y desconecte el encendido. Abra las puertas para
ventilar el vehículo. ¡No prosiga la marcha! Contacte con un taller espe-
cializado para subsanar la avería.
● Apague inmediatamente los cigarrillos y aleje del vehículo cualquier
objeto que pueda desprender una chispa o provocar un incendio, o apá-
guelo inmediatamente cuando perciba olor a gas o detecte una fuga. 
