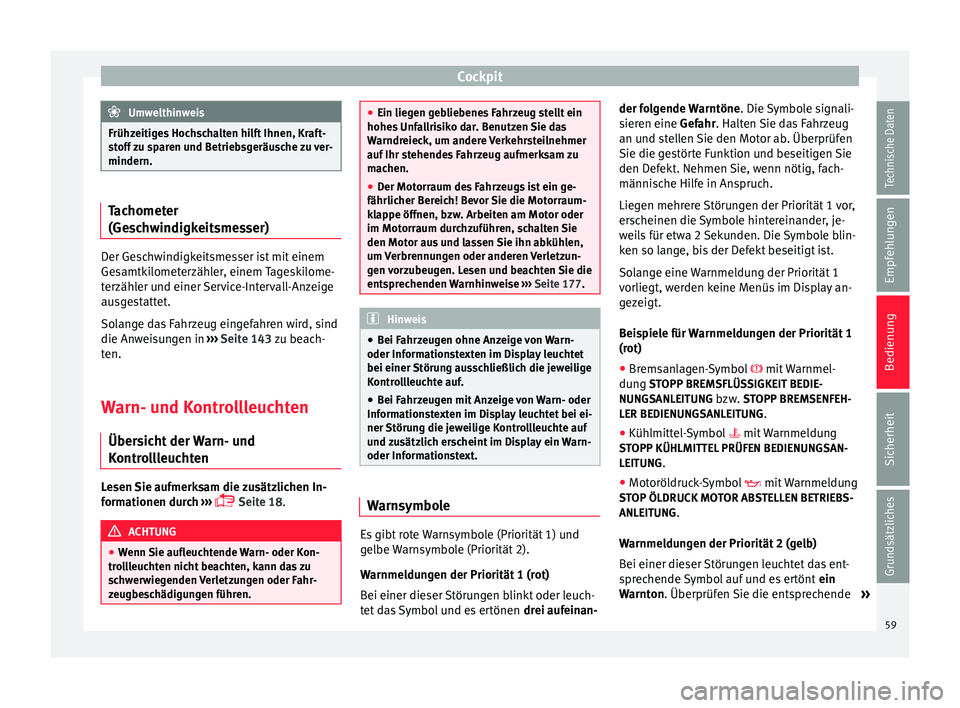

Cockpit
Umwelthinweis
Frühzeitiges Hochschalten hilft Ihnen, Kraft-
stoff zu sparen und Betriebsgeräusche zu ver-
mindern. Tachometer
(Geschwindigkeitsmesser)
Der Geschwindigkeitsmesser ist mit einem
Gesamtkilometerzähler, einem Tageskilome-
terzähler und einer Service-Intervall-Anzeige
ausgestattet.
Solange das Fahrzeug eingefahren wird, sind
die Anweisungen in
›››
Seite 143 zu beach-
t en.
W
arn- und Kontrollleuchten
Übersicht der Warn- und
Kontrollleuchten Lesen Sie aufmerksam die zusätzlichen In-
formationen durch
›››
Seite 18. ACHTUNG
● Wenn Sie aufleuchtende Warn- oder Kon-
trollleuchten nicht beachten, kann das zu
schwerwiegenden Verletzungen oder Fahr-
zeugbeschädigungen führen. ●
Ein liegen gebliebenes Fahrzeug stellt ein
hohes Unfallrisiko dar. Benutzen Sie das
Warndreieck, um andere Verkehrsteilnehmer
auf Ihr stehendes Fahrzeug aufmerksam zu
machen.
● Der Motorraum des Fahrzeugs ist ein ge-
fährlicher Bereich! Bevor Sie die Motorraum-
klappe öffnen, bzw. Arbeiten am Motor oder
im Motorraum durchzuführen, schalten Sie
den Motor aus und lassen Sie ihn abkühlen,
um Verbrennungen oder anderen Verletzun-
gen vorzubeugen. Lesen und beachten Sie die
entsprechenden Warnhinweise ››› Seite 177. Hinweis
● Bei Fahrzeugen ohne Anzeige von Warn-
oder Informationstexten im Display leuchtet
bei einer Störung ausschließlich die jeweilige
Kontrollleuchte auf.
● Bei Fahrzeugen mit Anzeige von Warn- oder
Informationstexten im Display leuchtet bei ei-
ner Störung die jeweilige Kontrollleuchte auf
und zusätzlich erscheint im Display ein Warn-
oder Informationstext. Warnsymbole
Es gibt rote Warnsymbole (Priorität 1) und
gelbe Warnsymbole (Priorität 2).
Warnmeldungen der Priorität 1 (rot)
Bei einer dieser Störungen blinkt oder leuch-
tet das Symbol und es ertönen
drei aufeinan-der folgende Warntöne
. Die Symbole signali-
sieren eine Gefahr
. Halten Sie das Fahrzeug
an u
nd stellen Sie den Motor ab. Überprüfen
Sie die gestörte Funktion und beseitigen Sie
den Defekt. Nehmen Sie, wenn nötig, fach-
männische Hilfe in Anspruch.
Liegen mehrere Störungen der Priorität 1 vor,
erscheinen die Symbole hintereinander, je-
weils für etwa 2 Sekunden. Die Symbole blin-
ken so lange, bis der Defekt beseitigt ist.
Solange eine Warnmeldung der Priorität 1
vorliegt, werden keine Menüs im Display an-
gezeigt.
Beispiele für Warnmeldungen der Priorität 1
(rot)
● Bremsanlagen-Symbol mit Warnmel-
dung STOPP BREMSFLÜSSIGKEIT BEDIE- NUNGSANLEITUNG bzw. STOPP BREMSENFEH-
LER BEDIENUNGSANLEITUNG.
● Kühlmittel-Symbol mit Warnmeldung
STOPP KÜHLMITTEL PRÜFEN BEDIENUNGSAN-
LEITUNG.
● Motoröldruck-Symbol mit Warnmeldung
STOP ÖLDRUCK MOTOR ABSTELLEN BETRIEBS-
ANLEITUNG.
Warnmeldungen der Priorität 2 (gelb)
Bei einer dieser Störungen leuchtet das ent-
sprechende Symbol auf und es ertönt ein
Warnton
. Überprüfen Sie die entsprechende »
59
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches
Page 62 of 252
Bedienung

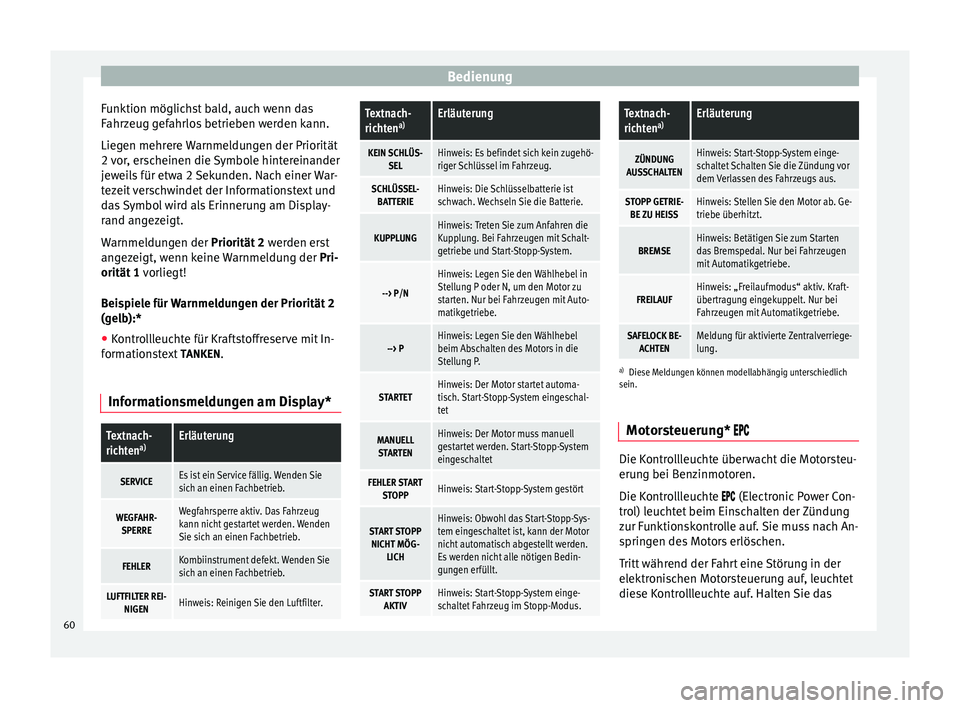

Funktion möglichst bald, auch wenn das
Fahrzeug gefahrlos betrieben werden kann.
Liegen mehrere Warnmeldungen der Priorität
2 vor, erscheinen die Symbole hintereinander
jeweils für etwa 2 Sekunden. Nach einer War-
tezeit verschwindet der Informationstext und
das Symbol wird als Erinnerung am Display-
rand angezeigt.
Warnmeldungen der Priorität 2
w
er den erst
angezeigt, wenn keine Warnmeldung der Pri-
orität 1 vorliegt!
Beispiele für Warnmeldungen der Priorität 2
(gelb):*
● Kontrollleuchte für Kraftstoffreserve mit In-
formationstext TANKEN.
Informationsmeldungen am Display*
Textnach-
richten a)Erläuterung
SERVICEEs ist ein Service fällig. Wenden Sie
sich an einen Fachbetrieb.
WEGFAHR-
SPERREWegfahrsperre aktiv. Das Fahrzeug
kann nicht gestartet werden. Wenden
Sie sich an einen Fachbetrieb.
FEHLERKombiinstrument defekt. Wenden Sie
sich an einen Fachbetrieb.
LUFTFILTER REI- NIGENHinweis: Reinigen Sie den Luftfilter.
Textnach-
richten a)Erläuterung
KEIN SCHLÜS-
SELHinweis: Es befindet sich kein zugehö-
riger Schlüssel im Fahrzeug.
SCHLÜSSEL- BATTERIEHinweis: Die Schlüsselbatterie istschwach. Wechseln Sie die Batterie.
KUPPLUNGHinweis: Treten Sie zum Anfahren die
Kupplung. Bei Fahrzeugen mit Schalt-
getriebe und Start-Stopp-System.
--> P/N
Hinweis: Legen Sie den Wählhebel in
Stellung P oder N, um den Motor zu
starten. Nur bei Fahrzeugen mit Auto-
matikgetriebe.
--> PHinweis: Legen Sie den Wählhebel
beim Abschalten des Motors in die
Stellung P.
STARTETHinweis: Der Motor startet automa-
tisch. Start-Stopp-System eingeschal-
tet
MANUELL STARTENHinweis: Der Motor muss manuell
gestartet werden. Start-Stopp-System
eingeschaltet
FEHLER START STOPPHinweis: Start-Stopp-System gestört
START STOPPNICHT MÖG- LICHHinweis: Obwohl das Start-Stopp-Sys-
tem eingeschaltet ist, kann der Motor
nicht automatisch abgestellt werden.
Es werden nicht alle nötigen Bedin-
gungen erfüllt.
START STOPPAKTIVHinweis: Start-Stopp-System einge-
schaltet Fahrzeug im Stopp-Modus.
Textnach-
richten a)Erläuterung
ZÜNDUNG
AUSSCHALTENHinweis: Start-Stopp-System einge-
schaltet Schalten Sie die Zündung vor
dem Verlassen des Fahrzeugs aus.
STOPP GETRIE- BE ZU HEISSHinweis: Stellen Sie den Motor ab. Ge-
triebe überhitzt.
BREMSEHinweis: Betätigen Sie zum Starten
das Bremspedal. Nur bei Fahrzeugen
mit Automatikgetriebe.
FREILAUFHinweis: „Freilaufmodus“ aktiv. Kraft-
übertragung eingekuppelt. Nur bei
Fahrzeugen mit Automatikgetriebe.
SAFELOCK BE- ACHTENMeldung für aktivierte Zentralverriege-
lung.
a)Diese Meldungen können modellabhängig unterschiedlich
sein.
Motorsteuerung* Die Kontrollleuchte überwacht die Motorsteu-
erung bei Benzinmotoren.
Die Kontrollleuchte (Electronic Power Con-
trol) leuchtet beim Einschalten der Zündung
zur Funktionskontrolle auf. Sie muss nach An-
springen des Motors erlöschen.
Tritt während der Fahrt eine Störung in der
elektronischen Motorsteuerung auf, leuchtet
diese Kontrollleuchte auf. Halten Sie das
60
Page 63 of 252
Cockpit

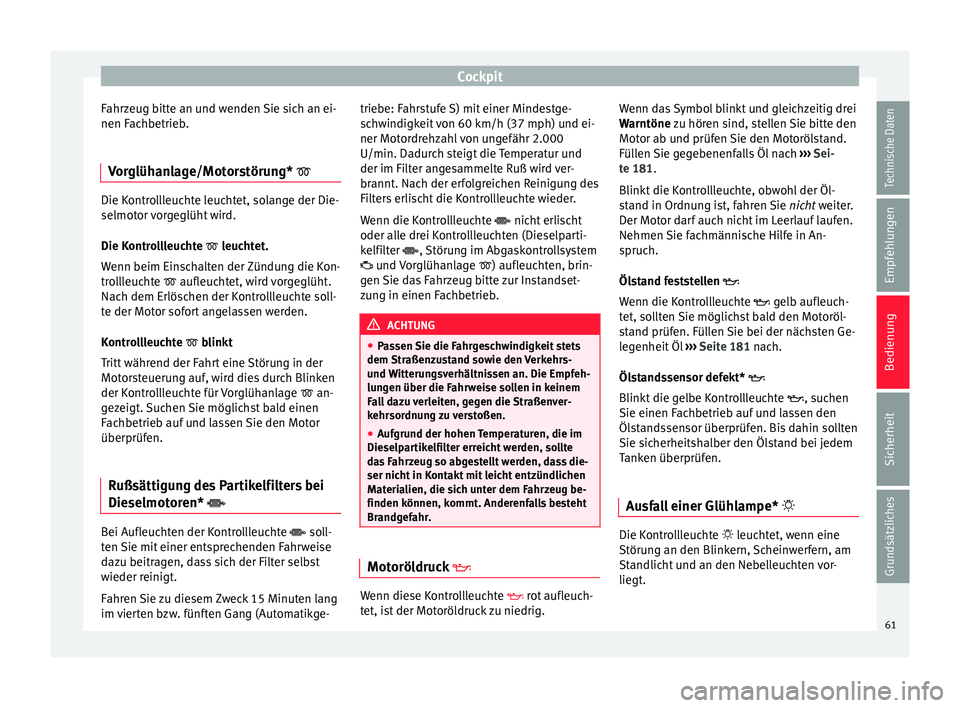

Fahrzeug bitte an und wenden Sie sich an ei-
nen Fachbetrieb.
Vorglühanlage/Motorstörung* Die Kontrollleuchte leuchtet, solange der Die-
selmotor vorgeglüht wird.
Die Kontrollleuchte leuchtet.
W
enn beim Ein
schalten der Zündung die Kon-
trollleuchte
aufleuchtet, wird vorgeglüht.
Nach dem Erlöschen der Kontrollleuchte soll-
te der Motor sofort angelassen werden.
Kontrollleuchte blinkt
Tritt während der Fahrt eine Störung in der
Motorsteuerung auf, wird dies durch Blinken
der Kontrollleuchte für Vorglühanlage an-
gezeigt. Suchen Sie möglichst bald einen
Fachbetrieb auf und lassen Sie den Motor
überprüfen.
Rußsättigung des Partikelfilters bei
Dieselmotoren* Bei Aufleuchten der Kontrollleuchte soll-
ten Sie mit einer entsprechenden Fahrweise
dazu beitragen, dass sich der Filter selbst
wieder reinigt.
Fahren Sie zu diesem Zweck 15 Minuten lang
im vierten bzw. fünften Gang (Automatikge- triebe: Fahrstufe S) mit einer Mindestge-
schwindigkeit von 60 km/h (37 mph) und ei-
ner Motordrehzahl von ungefähr 2.000
U/min. Dadurch steigt die Temperatur und
der im Filter angesammelte Ruß wird ver-
brannt. Nach der erfolgreichen Reinigung des
Filters erlischt die Kontrollleuchte wieder.
Wenn die Kontrollleuchte nicht erlischt
oder alle drei Kontrollleuchten (Dieselparti-
kelfilter
, Störung im Abgaskontrollsystem
und Vorglühanlage ) aufleuchten, brin-
gen Sie das Fahrzeug bitte zur Instandset-
zung in einen Fachbetrieb. ACHTUNG
● Passen Sie die Fahrgeschwindigkeit stets
dem Straßenzustand sowie den Verkehrs-
und Witterungsverhältnissen an. Die Empfeh-
lungen über die Fahrweise sollen in keinem
Fall dazu verleiten, gegen die Straßenver-
kehrsordnung zu verstoßen.
● Aufgrund der hohen Temperaturen, die im
Dieselpartikelfilter erreicht werden, sollte
das Fahrzeug so abgestellt werden, dass die-
ser nicht in Kontakt mit leicht entzündlichen
Materialien, die sich unter dem Fahrzeug be-
finden können, kommt. Anderenfalls besteht
Brandgefahr. Motoröldruck
Wenn diese Kontrollleuchte rot aufleuch-
tet, ist der Motoröldruck zu niedrig.Wenn das Symbol blinkt und gleichzeitig drei
Warntöne
zu hören sind, stellen Sie bitte den
Mot or ab u
nd prüfen Sie den Motorölstand.
Füllen Sie gegebenenfalls Öl nach ››› Sei-
te 181.
Blinkt die K
ontrollleuchte, obwohl der Öl-
stand in Ordnung ist, fahren Sie nicht weiter.
Der Motor darf auch nicht im Leerlauf laufen.
Nehmen Sie fachmännische Hilfe in An-
spruch.
Ölstand feststellen
Wenn die K
ontrollleuchte gelb aufleuch-
tet, sollten Sie möglichst bald den Motoröl-
stand prüfen. Füllen Sie bei der nächsten Ge-
legenheit Öl ››› Seite 181 nach.
Öls
tandssensor defekt*
Blinkt die gelbe Kontrollleuchte , suchen
Sie einen Fachbetrieb auf und lassen den
Ölstandssensor überprüfen. Bis dahin sollten
Sie sicherheitshalber den Ölstand bei jedem
Tanken überprüfen.
Ausfall einer Glühlampe* Die Kontrollleuchte
leuchtet, wenn eine
Störung an den Blinkern, Scheinwerfern, am
Standlicht und an den Nebelleuchten vor-
liegt.
61
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches
Page 64 of 252
Bedienung

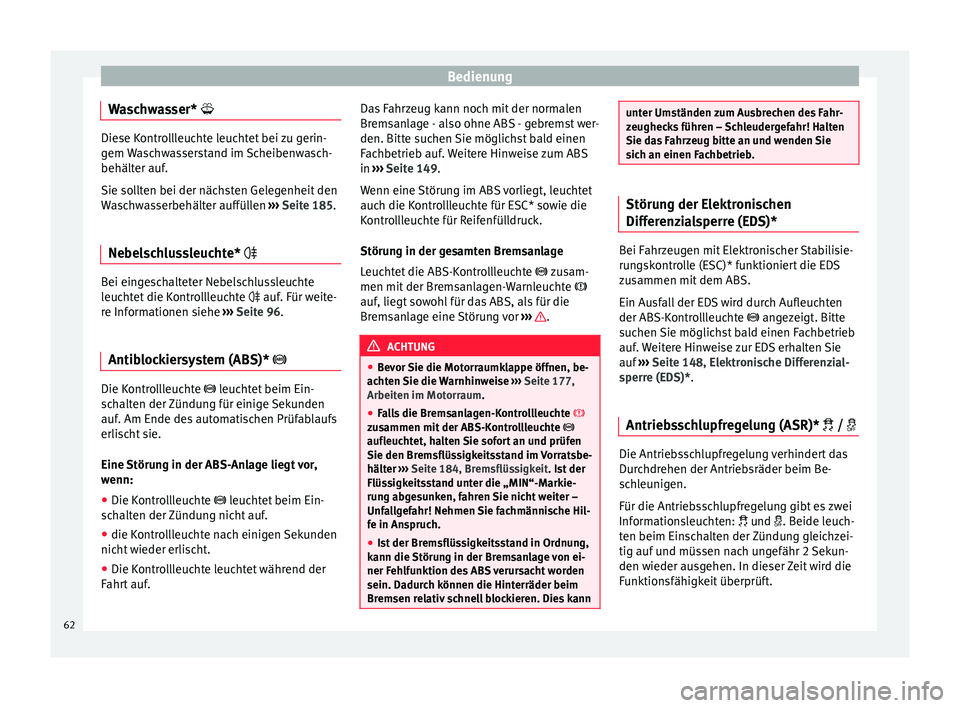

Waschwasser* Diese Kontrollleuchte leuchtet bei zu gerin-
gem Waschwasserstand im Scheibenwasch-
behälter auf.
Sie sollten bei der nächsten Gelegenheit den
Waschwasserbehälter auffüllen
››› Seite 185.
Ne bel
schlussleuchte* Bei eingeschalteter Nebelschlussleuchte
leuchtet die Kontrollleuchte
auf. Für weite-
re Informationen siehe ›››
Seite 96 .
Antib loc
kiersystem (ABS)* Die Kontrollleuchte leuchtet beim Ein-
schalten der Zündung für einige Sekunden
auf. Am Ende des automatischen Prüfablaufs
erlischt sie.
Eine Störung in der ABS-Anlage liegt vor,
wenn:
● Die Kontrollleuchte leuchtet beim Ein-
schalten der Zündung nicht auf.
● die Kontrollleuchte nach einigen Sekunden
nicht wieder erlischt.
● Die Kontrollleuchte leuchtet während der
Fahrt auf. Das Fahrzeug kann noch mit der normalen
Bremsanlage - also ohne ABS - gebremst wer-
den. Bitte suchen Sie möglichst bald einen
Fachbetrieb auf. Weitere Hinweise zum ABS
in
››› Seite 149 .
W enn eine
Störung im ABS vorliegt, leuchtet
auch die Kontrollleuchte für ESC* sowie die
Kontrollleuchte für Reifenfülldruck.
Störung in der gesamten Bremsanlage
Leuchtet die ABS-Kontrollleuchte
zusam-
men mit der Bremsanlagen-Warnleuchte
auf, liegt sowohl für das ABS, als für die
Bremsanlage eine Störung vor ››› .
ACHTUNG
● Bevor Sie die Motorraumklappe öffnen, be-
achten Sie die Warnhinweise ››› Seite 177,
Arbeiten im Motorraum.
● Fa
lls die Bremsanlagen-Kontrollleuchte
zusammen mit der ABS-Kontrollleuchte
aufleuchtet, halten Sie sofort an und prüfen
Sie den Bremsflüssigkeitsstand im Vorratsbe-
hälter ››› Seite 184, Bremsflüssigkeit. Ist der
Flüssigkeitsstand unter die „MIN“-Markie-
rung abgesunken, fahren Sie nicht weiter –
Unfallgefahr! Nehmen Sie fachmännische Hil-
fe in Anspruch.
● Ist der Bremsflüssigkeitsstand in Ordnung,
kann die Störung in der Bremsanlage von ei-
ner Fehlfunktion des ABS verursacht worden
sein. Dadurch können die Hinterräder beim
Bremsen relativ schnell blockieren. Dies kann unter Umständen zum Ausbrechen des Fahr-
zeughecks führen – Schleudergefahr! Halten
Sie das Fahrzeug bitte an und wenden Sie
sich an einen Fachbetrieb.
Störung der Elektronischen
Differenzialsperre (EDS)*
Bei Fahrzeugen mit Elektronischer Stabilisie-
rungskontrolle (ESC)* funktioniert die EDS
zusammen mit dem ABS.
Ein Ausfall der EDS wird durch Aufleuchten
der ABS-Kontrollleuchte angezeigt. Bitte
suchen Sie möglichst bald einen Fachbetrieb
auf. Weitere Hinweise zur EDS erhalten Sie
auf
››› Seite 148, Elektronische Differenzial-
sperre (EDS)* .
Antrie b
sschlupfregelung (ASR)* / Die Antriebsschlupfregelung verhindert das
Durchdrehen der Antriebsräder beim Be-
schleunigen.
Für die Antriebsschlupfregelung gibt es zwei
Informationsleuchten: und
. Beide leuch-
ten beim Einschalten der Zündung gleichzei-
tig auf und müssen nach ungefähr 2 Sekun-
den wieder ausgehen. In dieser Zeit wird die
Funktionsfähigkeit überprüft.
62
Page 65 of 252
Cockpit

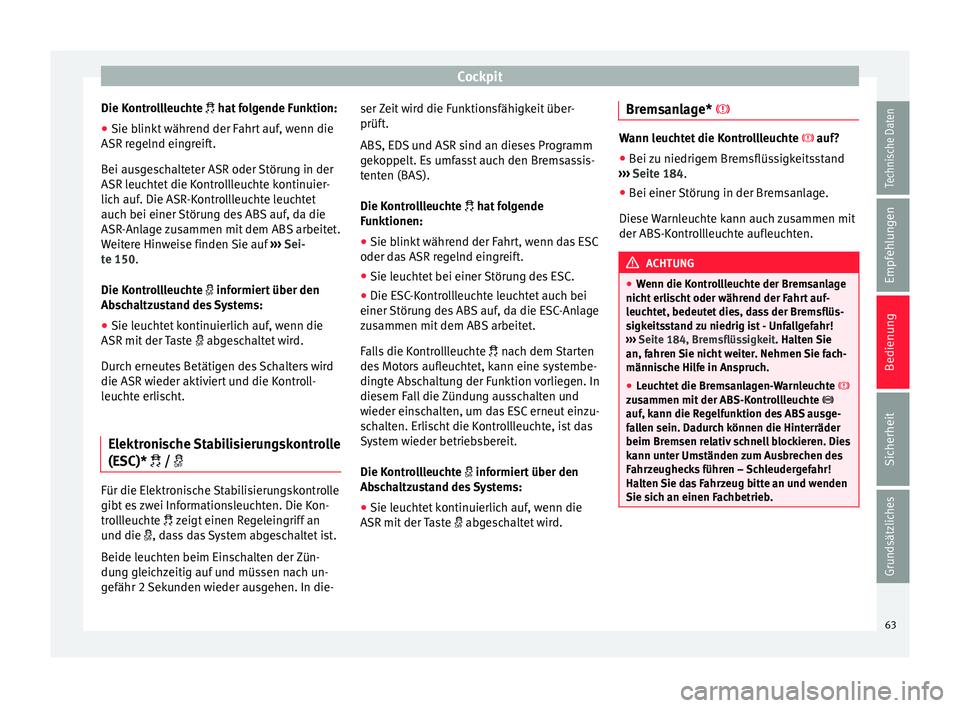

Die Kontrollleuchte
hat folgende Funktion:
● Sie b
linkt während der Fahrt auf, wenn die
ASR regelnd eingreift.
Bei ausgeschalteter ASR oder Störung in der
ASR leuchtet die Kontrollleuchte kontinuier-
lich auf. Die ASR-Kontrollleuchte leuchtet
auch bei einer Störung des ABS auf, da die
ASR-Anlage zusammen mit dem ABS arbeitet.
Weitere Hinweise finden Sie auf ››› Sei-
te 150
.
Die Kontrollleuchte informiert über den
Abschaltzustand des Systems:
● Sie leuchtet kontinuierlich auf, wenn die
ASR mit der Taste abgeschaltet wird.
Durch erneutes Betätigen des Schalters wird
die ASR wieder aktiviert und die Kontroll-
leuchte erlischt.
Elektronische Stabilisierungskontrolle
(ESC)*
/ Für die Elektronische Stabilisierungskontrolle
gibt es zwei Informationsleuchten. Die Kon-
trollleuchte
zeigt einen Regeleingriff an
und die , dass das System abgeschaltet ist.
Beide leuchten beim Einschalten der Zün-
dung gleichzeitig auf und müssen nach un-
gefähr 2 Sekunden wieder ausgehen. In die- ser Zeit wird die Funktionsfähigkeit über-
prüft.
ABS, EDS und ASR sind an dieses Programm
gekoppelt. Es umfasst auch den Bremsassis-
tenten (BAS).
Die Kontrollleuchte
h
at folgende
F
unktionen:
● Sie blinkt während der Fahrt, wenn das ESC
oder das ASR regelnd eingreift.
● Sie leuchtet bei einer Störung des ESC.
● Die ESC-Kontrollleuchte leuchtet auch bei
einer Störung des ABS auf, da die ESC-Anlage
zusammen mit dem ABS arbeitet.
Falls die Kontrollleuchte nach dem Starten
des Motors aufleuchtet, kann eine systembe-
dingte Abschaltung der Funktion vorliegen. In
diesem Fall die Zündung ausschalten und
wieder einschalten, um das ESC erneut einzu-
schalten. Erlischt die Kontrollleuchte, ist das
System wieder betriebsbereit.
Die Kontrollleuchte informiert über den
Abschaltzustand des Systems:
● Sie leuchtet kontinuierlich auf, wenn die
ASR mit der Taste abgeschaltet wird. Bremsanlage* Wann leuchtet die Kontrollleuchte
auf?
● Bei
zu niedrigem Bremsflüssigkeitsstand
››› Seite 184.
● Bei einer
Störung in der Bremsanlage.
Diese Warnleuchte kann auch zusammen mit
der ABS-Kontrollleuchte aufleuchten. ACHTUNG
● Wenn die Kontrollleuchte der Bremsanlage
nicht erlischt oder während der Fahrt auf-
leuchtet, bedeutet dies, dass der Bremsflüs-
sigkeitsstand zu niedrig ist - Unfallgefahr!
››› Seite 184, Bremsflüssigkeit. Halten Sie
an, fahren Sie nicht weiter. Nehmen Sie fach-
männische Hilfe in Anspruch.
● Leuchtet die Bremsanlagen-Warnleuchte
zusammen mit der ABS-Kontrollleuchte
auf, kann die Regelfunktion des ABS ausge-
fallen sein. Dadurch können die Hinterräder
beim Bremsen relativ schnell blockieren. Dies
kann unter Umständen zum Ausbrechen des
Fahrzeughecks führen – Schleudergefahr!
Halten Sie das Fahrzeug bitte an und wenden
Sie sich an einen Fachbetrieb. 63Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches
Page 66 of 252
Bedienung

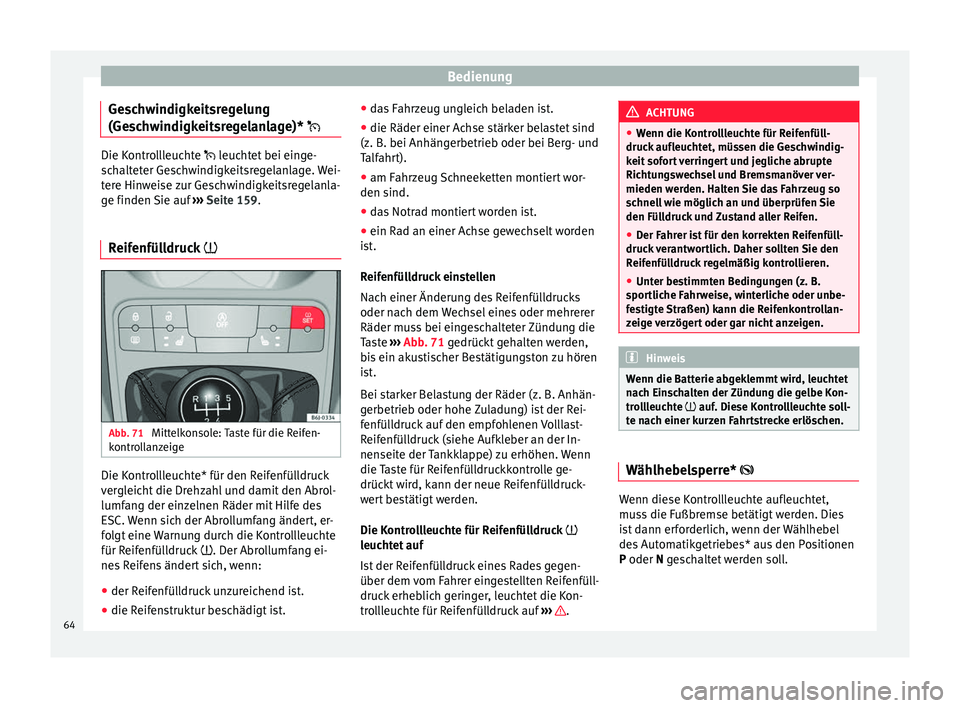

Geschwindigkeitsregelung
(Geschwindigkeitsregelanlage)* Die Kontrollleuchte leuchtet bei einge-
s
c
halteter Geschwindigkeitsregelanlage. Wei-
tere Hinweise zur Geschwindigkeitsregelanla-
ge finden Sie auf ››› Seite 159
.
Reifenfülldruck Abb. 71
Mittelkonsole: Taste für die Reifen-
kontrollanzeige Die Kontrollleuchte* für den Reifenfülldruck
vergleicht die Drehzahl und damit den Abrol-
lumfang der einzelnen Räder mit Hilfe des
ESC. Wenn sich der Abrollumfang ändert, er-
folgt eine Warnung durch die Kontrollleuchte
für Reifenfülldruck
. Der Abrollumfang ei-
nes Reifens ändert sich, wenn:
● der Reifenfülldruck unzureichend ist.
● die Reifenstruktur beschädigt ist. ●
das Fahrzeug ungleich beladen ist.
● die Räder einer Achse stärker belastet sind
(z. B. bei Anhängerbetrieb oder bei Berg- und
Talfahrt).
● am Fahrzeug Schneeketten montiert wor-
den sind.
● das Notrad montiert worden ist.
● ein Rad an einer Achse gewechselt worden
ist.
Reifenfülldruck einstellen
Nach einer Änderung des Reifenfülldrucks
oder nach dem Wechsel eines oder mehrerer
Räder muss bei eingeschalteter Zündung die
Taste ››› Abb. 71 gedrückt gehalten werden,
b i
s ein akustischer Bestätigungston zu hören
ist.
Bei starker Belastung der Räder (z. B. Anhän-
gerbetrieb oder hohe Zuladung) ist der Rei-
fenfülldruck auf den empfohlenen Volllast-
Reifenfülldruck (siehe Aufkleber an der In-
nenseite der Tankklappe) zu erhöhen. Wenn
die Taste für Reifenfülldruckkontrolle ge-
drückt wird, kann der neue Reifenfülldruck-
wert bestätigt werden.
Die Kontrollleuchte für Reifenfülldruck
leuchtet auf
Ist der Reifenfülldruck eines Rades gegen-
über dem vom Fahrer eingestellten Reifenfüll-
druck erheblich geringer, leuchtet die Kon-
trollleuchte für Reifenfülldruck auf ››› . ACHTUNG
● Wenn die Kontrollleuchte für Reifenfüll-
druck aufleuchtet, müssen die Geschwindig-
keit sofort verringert und jegliche abrupte
Richtungswechsel und Bremsmanöver ver-
mieden werden. Halten Sie das Fahrzeug so
schnell wie möglich an und überprüfen Sie
den Fülldruck und Zustand aller Reifen.
● Der Fahrer ist für den korrekten Reifenfüll-
druck verantwortlich. Daher sollten Sie den
Reifenfülldruck regelmäßig kontrollieren.
● Unter bestimmten Bedingungen (z. B.
sportliche Fahrweise, winterliche oder unbe-
festigte Straßen) kann die Reifenkontrollan-
zeige verzögert oder gar nicht anzeigen. Hinweis
Wenn die Batterie abgeklemmt wird, leuchtet
nach Einschalten der Zündung die gelbe Kon-
trollleuchte auf. Diese Kontrollleuchte soll-
t e n
ach einer kurzen Fahrtstrecke erlöschen. Wählhebelsperre*
Wenn diese Kontrollleuchte aufleuchtet,
muss die Fußbremse betätigt werden. Dies
ist dann erforderlich, wenn der Wählhebel
des Automatikgetriebes* aus den Positionen
P
oder
N
geschaltet werden soll.
64
Page 67 of 252
Cockpit

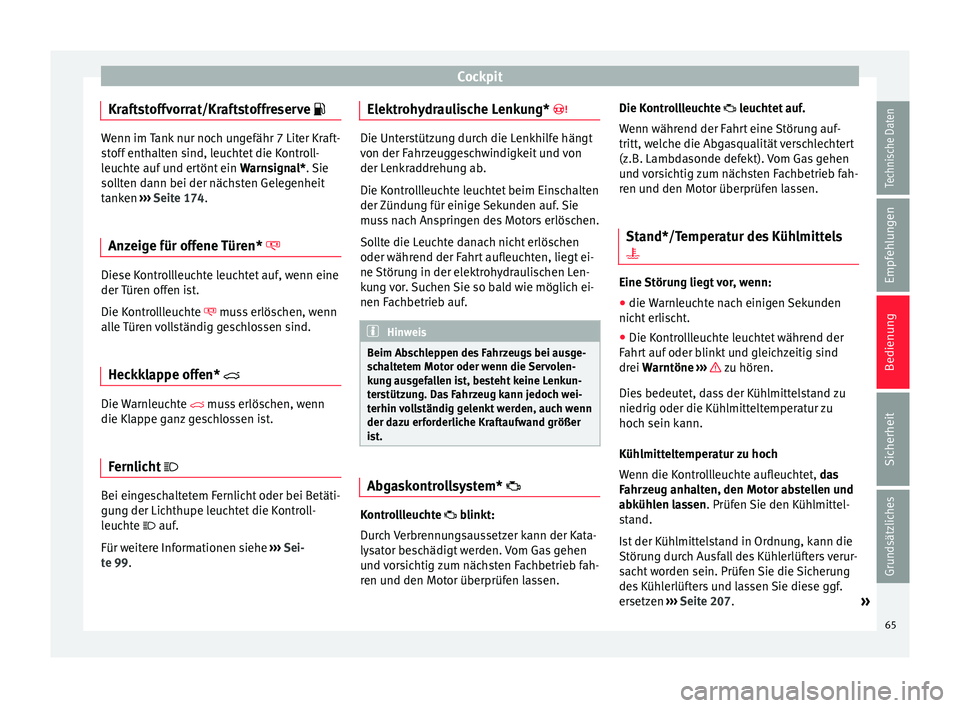

Kraftstoffvorrat/Kraftstoffreserve Wenn im Tank nur noch ungefähr 7 Liter Kraft-
stoff enthalten sind, leuchtet die Kontroll-
leuchte auf und ertönt ein
Warnsignal*. Sie
so l
lten dann bei der nächsten Gelegenheit
tanken ››› Seite 174.
Anz
eige für offene Türen* Diese Kontrollleuchte leuchtet auf, wenn eine
der Türen offen ist.
Die Kontrollleuchte
muss erlöschen, wenn
alle Türen vollständig geschlossen sind.
Heckklappe offen* Die Warnleuchte
muss erlöschen, wenn
die Klappe ganz geschlossen ist.
Fernlicht Bei eingeschaltetem Fernlicht oder bei Betäti-
gung der Lichthupe leuchtet die Kontroll-
leuchte auf.
Für weitere Informationen siehe
›››
Sei-
te 99 . El
ektr
ohydraulische Lenkung* Die Unterstützung durch die Lenkhilfe hängt
von der Fahrzeuggeschwindigkeit und von
der Lenkraddrehung ab.
Die Kontrollleuchte leuchtet beim Einschalten
der Zündung für einige Sekunden auf. Sie
muss nach Anspringen des Motors erlöschen.
Sollte die Leuchte danach nicht erlöschen
oder während der Fahrt aufleuchten, liegt ei-
ne Störung in der elektrohydraulischen Len-
kung vor. Suchen Sie so bald wie möglich ei-
nen Fachbetrieb auf.
Hinweis
Beim Abschleppen des Fahrzeugs bei ausge-
schaltetem Motor oder wenn die Servolen-
kung ausgefallen ist, besteht keine Lenkun-
terstützung. Das Fahrzeug kann jedoch wei-
terhin vollständig gelenkt werden, auch wenn
der dazu erforderliche Kraftaufwand größer
ist. Abgaskontrollsystem*
Kontrollleuchte blinkt:
Durch Verbrennungsaussetzer kann der Kata-
lysator beschädigt werden. Vom Gas gehen
und vorsichtig zum nächsten Fachbetrieb fah-
ren und den Motor überprüfen lassen.Die Kontrollleuchte leuchtet auf.
Wenn während der Fahrt eine Störung auf-
tritt, welche die Abgasqualität verschlechtert
(z.B. Lambdasonde defekt). Vom Gas gehen
und vorsichtig zum nächsten Fachbetrieb fah-
ren und den Motor überprüfen lassen.
Stand*/Temperatur des Kühlmittels
Eine Störung liegt vor, wenn:
●
die Warnleuchte nach einigen Sekunden
nicht erlischt.
● Die Kontrollleuchte leuchtet während der
Fahrt auf oder blinkt und gleichzeitig sind
drei Warntöne
›
›› zu hören.
Dies bedeutet, dass der Kühlmittelstand zu
niedrig oder die Kühlmitteltemperatur zu
hoch sein kann.
Kühlmitteltemperatur zu hoch
Wenn die Kontrollleuchte aufleuchtet, das
Fahrzeug anhalten, den Motor abstellen und
abkühlen lassen . Prüfen Sie den Kühlmittel-
s t
and.
Ist der Kühlmittelstand in Ordnung, kann die
Störung durch Ausfall des Kühlerlüfters verur-
sacht worden sein. Prüfen Sie die Sicherung
des Kühlerlüfters und lassen Sie diese ggf.
ersetzen ››› Seite 207.
»
65
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches
Page 68 of 252
Bedienung

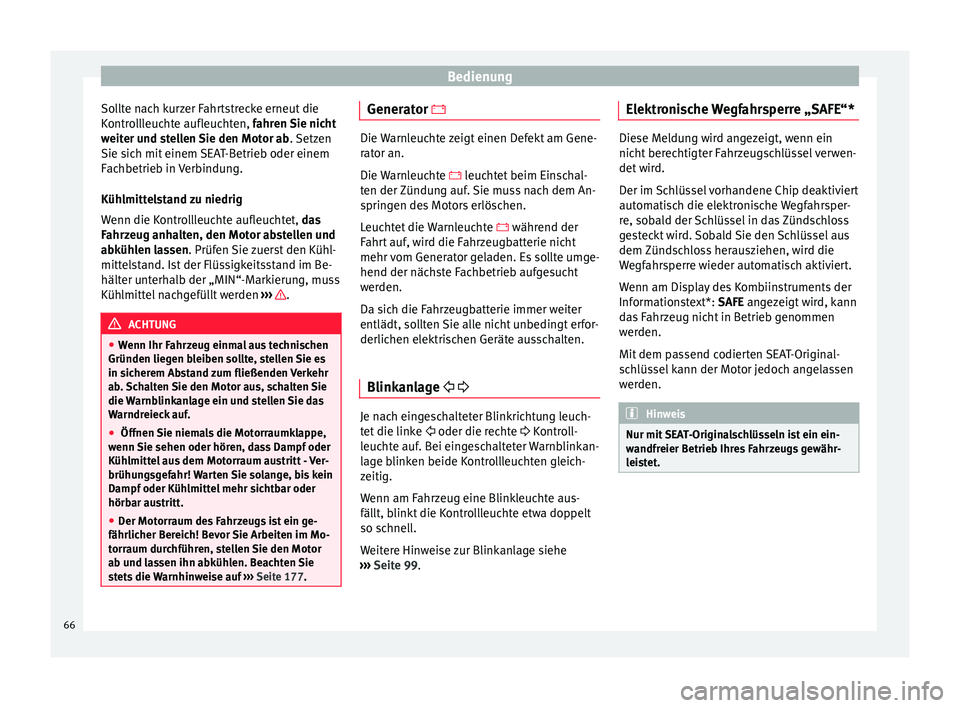

Sollte nach kurzer Fahrtstrecke erneut die
Kontrollleuchte aufleuchten, fahren Sie nicht
w eit
er und stellen Sie den Motor ab . Setzen
Sie sich mit einem SEAT-Betrieb oder einem
Fachbetrieb in Verbindung.
Kühlmittelstand zu niedrig
Wenn die Kontrollleuchte aufleuchtet, das
Fahrzeug anhalten, den Motor abstellen und
abkühlen lassen
. Prüfen Sie zuerst den Kühl-
mittelstand. Ist der Flüssigkeitsstand im Be-
hälter unterhalb der „MIN“-Markierung, muss
Kühlmittel nachgefüllt werden ››› .
ACHTUNG
● Wenn Ihr Fahrzeug einmal aus technischen
Gründen liegen bleiben sollte, stellen Sie es
in sicherem Abstand zum fließenden Verkehr
ab. Schalten Sie den Motor aus, schalten Sie
die Warnblinkanlage ein und stellen Sie das
Warndreieck auf.
● Öffnen Sie niemals die Motorraumklappe,
wenn Sie sehen oder hören, dass Dampf oder
Kühlmittel aus dem Motorraum austritt - Ver-
brühungsgefahr! Warten Sie solange, bis kein
Dampf oder Kühlmittel mehr sichtbar oder
hörbar austritt.
● Der Motorraum des Fahrzeugs ist ein ge-
fährlicher Bereich! Bevor Sie Arbeiten im Mo-
torraum durchführen, stellen Sie den Motor
ab und lassen ihn abkühlen. Beachten Sie
stets die Warnhinweise auf ››› Seite 177. Generator
Die Warnleuchte zeigt einen Defekt am Gene-
rator an.
Die Warnleuchte
leuchtet beim Einschal-
t en der
Zündung auf. Sie muss nach dem An-
springen des Motors erlöschen.
Leuchtet die Warnleuchte
während der
Fahrt auf, wird die Fahrzeugbatterie nicht
mehr vom Generator geladen. Es sollte umge-
hend der nächste Fachbetrieb aufgesucht
werden.
Da sich die Fahrzeugbatterie immer weiter
entlädt, sollten Sie alle nicht unbedingt erfor-
derlichen elektrischen Geräte ausschalten.
Blinkanlage Je nach eingeschalteter Blinkrichtung leuch-
tet die linke
oder die rechte Kontroll-
leuchte auf. Bei eingeschalteter Warnblinkan-
lage blinken beide Kontrollleuchten gleich-
zeitig.
Wenn am Fahrzeug eine Blinkleuchte aus-
fällt, blinkt die Kontrollleuchte etwa doppelt
so schnell.
Weitere Hinweise zur Blinkanlage siehe
››› Seite 99 . El
ektr
onische Wegfahrsperre „SAFE“* Diese Meldung wird angezeigt, wenn ein
nicht berechtigter Fahrzeugschlüssel verwen-
det wird.
Der im Schlüssel vorhandene Chip deaktiviert
automatisch die elektronische Wegfahrsper-
re, sobald der Schlüssel in das Zündschloss
gesteckt wird. Sobald Sie den Schlüssel aus
dem Zündschloss herausziehen, wird die
Wegfahrsperre wieder automatisch aktiviert.
Wenn am Display des Kombiinstruments der
Informationstext*:
SAFE angezeigt wird, kann
d
as Fahrzeug nicht in Betrieb genommen
werden.
Mit dem passend codierten SEAT-Original-
schlüssel kann der Motor jedoch angelassen
werden. Hinweis
Nur mit SEAT-Originalschlüsseln ist ein ein-
wandfreier Betrieb Ihres Fahrzeugs gewähr-
leistet. 66
Page 69 of 252
Cockpit

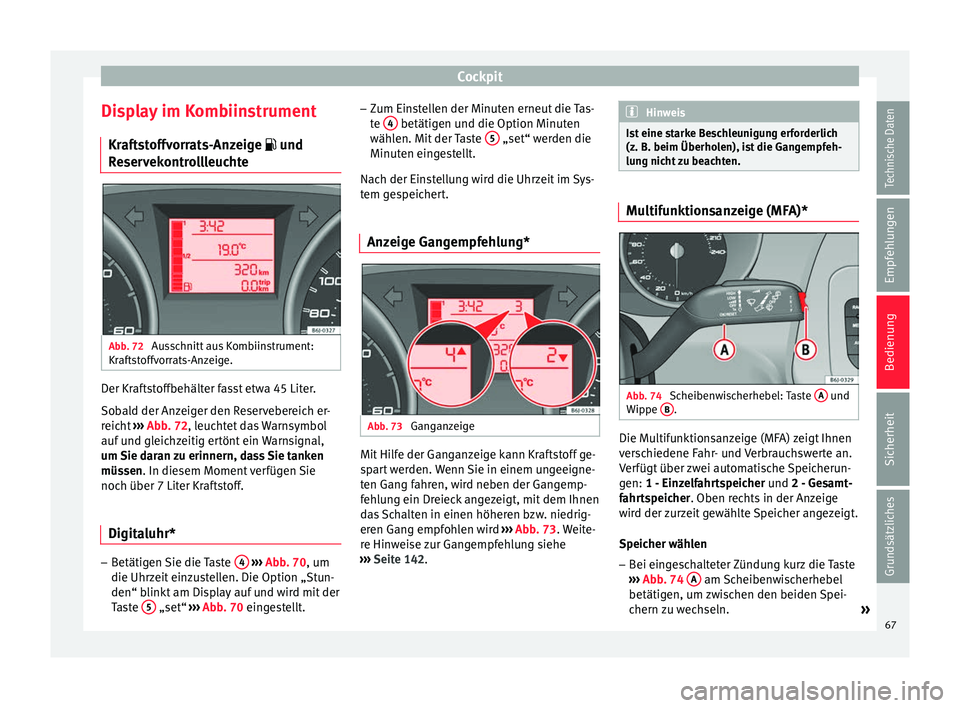

Display im Kombiinstrument Kraftstoffvorrats-Anzeige und
Reservekontrollleuchte Abb. 72
Ausschnitt aus Kombiinstrument:
Kraftstoffvorrats-Anzeige. Der Kraftstoffbehälter fasst etwa 45 Liter.
Sobald der Anzeiger den Reservebereich er-
reicht
››› Abb. 72 , leuchtet das Warnsymbol
auf u
nd gleichzeitig ertönt ein Warnsignal,
um Sie daran zu erinnern, dass Sie tanken
müssen
. In diesem Moment verfügen Sie
noch über 7 Liter Kraftstoff.
Digitaluhr* –
Betätigen Sie die Taste 4
››› Abb. 70 , um
die Uhr z
eit einzustellen. Die Option „Stun-
den“ blinkt am Display auf und wird mit der
Taste 5 „set“
››› Abb. 70 eingestellt. –
Zum Ein
stellen der Minuten erneut die Tas-
te 4 betätigen und die Option Minuten
wählen. Mit der Taste 5 „set“ werden die
Minuten eingestellt.
Nach der Einstellung wird die Uhrzeit im Sys-
tem gespeichert.
Anzeige Gangempfehlung* Abb. 73
Ganganzeige Mit Hilfe der Ganganzeige kann Kraftstoff ge-
spart werden. Wenn Sie in einem ungeeigne-
ten Gang fahren, wird neben der Gangemp-
fehlung ein Dreieck angezeigt, mit dem Ihnen
das Schalten in einen höheren bzw. niedrig-
eren Gang empfohlen wird
››› Abb. 73 . Weite-
r e Hin
weise zur Gangempfehlung siehe
››› Seite 142. Hinweis
Ist eine starke Beschleunigung erforderlich
(z. B. beim Überholen), ist die Gangempfeh-
lung nicht zu beachten. Multifunktionsanzeige (MFA)*
Abb. 74
Scheibenwischerhebel: Taste A und
Wippe B .
Die Multifunktionsanzeige (MFA) zeigt Ihnen
verschiedene Fahr- und Verbrauchswerte an.
Verfügt über zwei automatische Speicherun-
gen:
1 - Einzelfahrtspeicher und 2 - Gesamt-
f ahr
tspeicher. Oben rechts in der Anzeige
wir
d der zurzeit gewählte Speicher angezeigt.
Speicher wählen
– Bei eingeschalteter Zündung kurz die Taste
››› Abb. 74 A am Scheibenwischerhebel
betätigen, um zwischen den beiden Spei-
chern zu wechseln. »
67
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches
Page 70 of 252
Bedienung

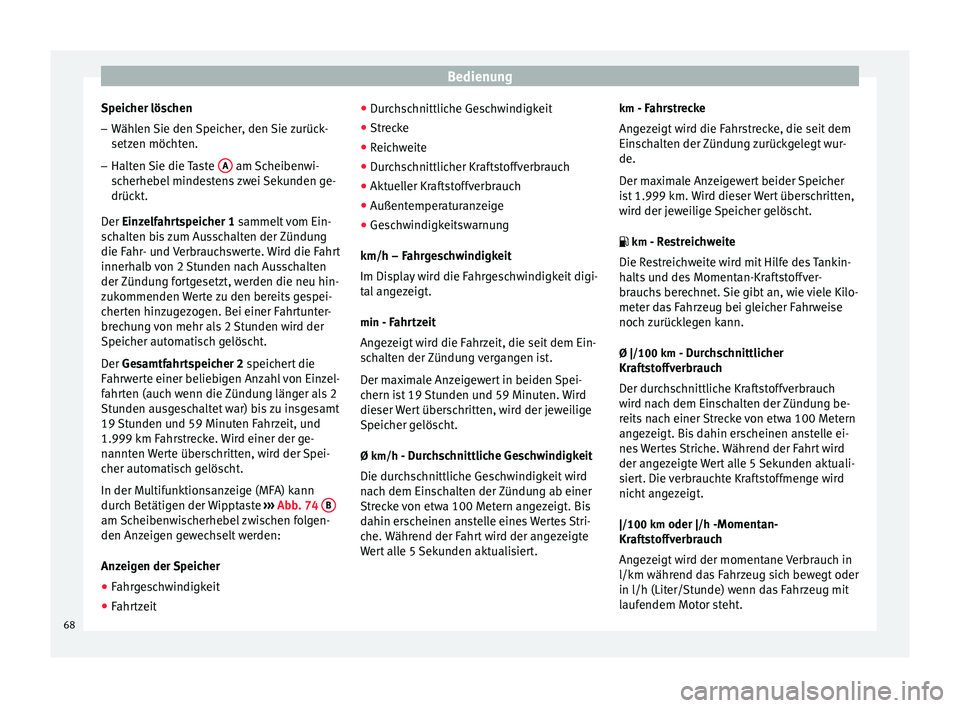

Speicher löschen
– Wählen Sie den Speicher, den Sie zurück-
setzen möchten.
– Halten Sie die Taste A am Scheibenwi-
scherhebel mindestens zwei Sekunden ge-
drückt.
Der Einzelfahrtspeicher 1 sammelt vom Ein-
s c
halten bis zum Ausschalten der Zündung
die Fahr- und Verbrauchswerte. Wird die Fahrt
innerhalb von 2 Stunden nach Ausschalten
der Zündung fortgesetzt, werden die neu hin-
zukommenden Werte zu den bereits gespei-
cherten hinzugezogen. Bei einer Fahrtunter-
brechung von mehr als 2 Stunden wird der
Speicher automatisch gelöscht.
Der Gesamtfahrtspeicher 2 speichert die
F
ahrwerte einer beliebigen Anzahl von Einzel-
fahrten (auch wenn die Zündung länger als 2
Stunden ausgeschaltet war) bis zu insgesamt
19 Stunden und 59 Minuten Fahrzeit, und
1.999 km Fahrstrecke. Wird einer der ge-
nannten Werte überschritten, wird der Spei-
cher automatisch gelöscht.
In der Multifunktionsanzeige (MFA) kann
durch Betätigen der Wipptaste ››› Abb. 74 B am Scheibenwischerhebel zwischen folgen-
den Anzeigen gewechselt werden:
Anzeigen der Speicher
●
Fahrgeschwindigkeit
● Fahrtzeit ●
Durchschnittliche Geschwindigkeit
● Strecke
● Reichweite
● Durchschnittlicher Kraftstoffverbrauch
● Aktueller Kraftstoffverbrauch
● Außentemperaturanzeige
● Geschwindigkeitswarnung
km/h – Fahrgeschwindigkeit
Im Display wird die Fahrgeschwindigkeit digi-
tal angezeigt.
min - Fahrtzeit Angezeigt wird die Fahrzeit, die seit dem Ein-
schalten der Zündung vergangen ist.
Der maximale Anzeigewert in beiden Spei-
chern ist 19 Stunden und 59 Minuten. Wird
dieser Wert überschritten, wird der jeweilige
Speicher gelöscht.
Ø km/h - Durchschnittliche Geschwindigkeit Die durchschnittliche Geschwindigkeit wird
nach dem Einschalten der Zündung ab einer
Strecke von etwa 100 Metern angezeigt. Bis
dahin erscheinen anstelle eines Wertes Stri-
che. Während der Fahrt wird der angezeigte
Wert alle 5 Sekunden aktualisiert. km - Fahrstrecke
Angezeigt wird die Fahrstrecke, die seit dem
Einschalten der Zündung zurückgelegt wur-
de.
Der maximale Anzeigewert beider Speicher
ist 1.999 km. Wird dieser Wert überschritten,
wird der jeweilige Speicher gelöscht.
km - RestreichweiteDie Restreichweite wird mit Hilfe des Tankin-
halts und des Momentan-Kraftstoffver-
brauchs berechnet. Sie gibt an, wie viele Kilo-
meter das Fahrzeug bei gleicher Fahrweise
noch zurücklegen kann.
Ø |/100 km - Durchschnittlicher
Kraftstoffverbrauch
Der durchschnittliche Kraftstoffverbrauch
wird nach dem Einschalten der Zündung be-
reits nach einer Strecke von etwa 100 Metern
angezeigt. Bis dahin erscheinen anstelle ei-
nes Wertes Striche. Während der Fahrt wird
der angezeigte Wert alle 5 Sekunden aktuali-
siert. Die verbrauchte Kraftstoffmenge wird
nicht angezeigt.
|/100 km oder |/h -Momentan-
Kraftstoffverbrauch
Angezeigt wird der momentane Verbrauch in
l/km während das Fahrzeug sich bewegt oder
in l/h (Liter/Stunde) wenn das Fahrzeug mit
laufendem Motor steht.
68
