Seat Ibiza SC 2014 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2014, Model line: Ibiza SC, Model: Seat Ibiza SC 2014Pages: 252, PDF-Größe: 4.99 MB
Page 41 of 252
Sicherheitsgurte
Abb. 55
Gurtbandverlauf bei schwangeren
Frauen. Sicherheitsgurt anlegen
Für die optimale Schutzwirkung der Sicher-
heitsgurte ist der Gurtbandverlauf von großer
Bedeutung.
● Stellen Sie den Sitz und die Kopfstütze
richtig ein.
● Ziehen Sie das Gurtband an der Schloss-
zunge gleichmäßig über Brust und Becken. ●
Stecken Sie die Schlosszunge in das zum
Sitz gehörende Gurtschloss, bis sie hörbar
einrastet ››› Abb. 54 .
● Mac
hen Sie eine Zugprobe am Sicherheits-
gurt, ob die Schlosszunge auch sicher im
Schloss eingerastet ist.
Die Sicherheitsgurte sind mit einem Gurtauf-
rollautomaten am Schultergurt ausgestattet.
Bei langsamem Zug am Gurt wird volle Bewe-
gungsfreiheit gewährleistet. Beim plötzlichen
Bremsen, bei einer Bergfahrt, in Kurven und
beim Beschleunigen blockiert der Gurtaufroll-
automat den Schultergurt jedoch.
Die Gurtaufrollautomaten an den Vordersit-
zen sind mit einem Gurtstraffer ausgestattet
››› Seite 40.
Sicherheit
sgurt abnehmen
● Drücken Sie die rote Taste im Gurtschloss
››› Abb. 54. Die Schlosszunge springt heraus
››
› .
● Führen Sie den Gurt von Hand zurück, da-
mit das Gurtband leichter aufrollen kann und
die Verkleidungen nicht beschädigt werden.
Gurtbandverlauf
Der richtige Gurtbandverlauf ist für die
Schutzwirkung der Sicherheitsgurte von gro-
ßer Bedeutung. ACHTUNG
● Die optimale Schutzwirkung der Sicher-
heitsgurte wird nur erreicht, wenn sich die
Rückenlehne in einer aufrechten Position be-
findet und der Sicherheitsgurt richtig ange-
legt ist.
● Stecken Sie niemals die Schlosszunge in
ein Gurtschloss eines anderen Sitzes. Ande-
renfalls wird die Schutzwirkung der Sicher-
heitsgurte beeinträchtigt und das Verlet-
zungsrisiko steigt.
● Lösen Sie niemals den angelegten Sicher-
heitsgurt, solange das Fahrzeug in Bewegung
ist. Anderenfalls erhöht sich das Risiko
schwerer oder tödlicher Verletzungen.
● Ein falscher Gurtbandverlauf kann schwere
Verletzungen im Falle eines Unfalles verursa-
chen.
● Das Schultergurtteil des Sicherheitsgurtes
muss über die Schultermitte und niemals
über den Hals verlaufen. Der Sicherheitsgurt
muss flach und fest am Oberkörper anliegen
››› Abb. 55.
● Da s
Beckengurtteil des Sicherheitsgurtes
muss vor dem Becken verlaufen und niemals
über dem Bauch. Dabei muss der Gurt flach
und fest am Becken anliegen ››› Abb. 55. Zie-
hen Sie d
as Gurtband gegebenenfalls etwas
nach.
● Bei schwangeren Frauen muss das Becken-
gurtteil des Sicherheitsgurtes möglichst tief
vor dem Becken, und niemals über dem
Bauch verlaufen sowie immer flach anliegen, » 39
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches

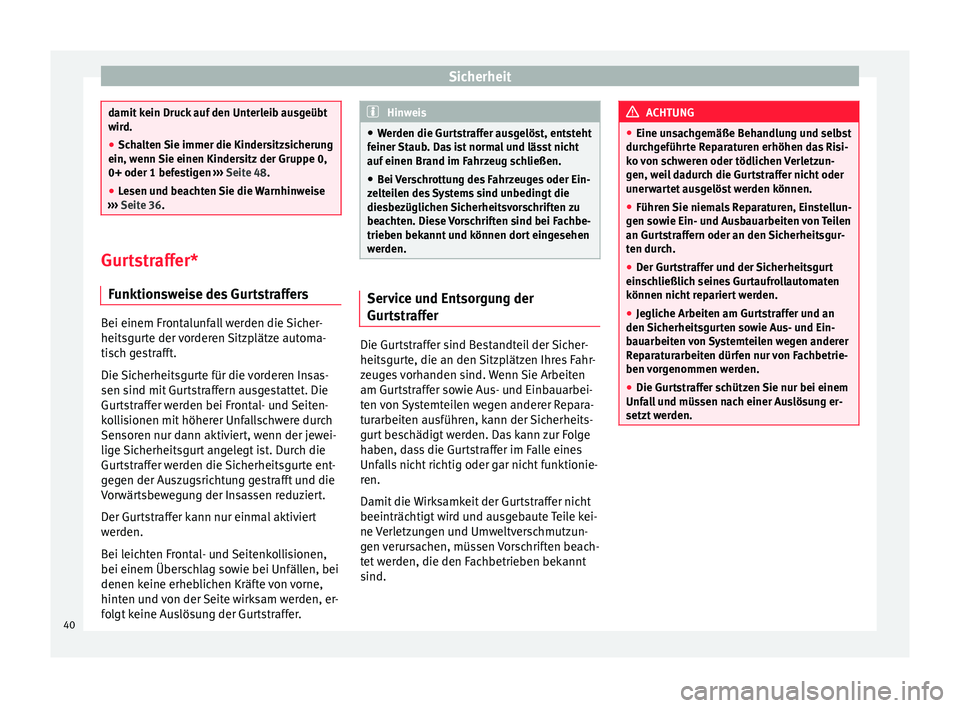

Page 42 of 252
Sicherheit
damit kein Druck auf den Unterleib ausgeübt
wird.
●
Schalten Sie immer die Kindersitzsicherung
ein, wenn Sie einen Kindersitz der Gruppe 0,
0+ oder 1 befestigen ››› Seite 48.
● Le
sen und beachten Sie die Warnhinweise
››› Seite 36. Gurtstraffer*
Funktionsweise des Gurtstraffers Bei einem Frontalunfall werden die Sicher-
heitsgurte der vorderen Sitzplätze automa-
tisch gestrafft.
Die Sicherheitsgurte für die vorderen Insas-
sen sind mit Gurtstraffern ausgestattet. Die
Gurtstraffer werden bei Frontal- und Seiten-
kollisionen mit höherer Unfallschwere durch
Sensoren nur dann aktiviert, wenn der jewei-
lige Sicherheitsgurt angelegt ist. Durch die
Gurtstraffer werden die Sicherheitsgurte ent-
gegen der Auszugsrichtung gestrafft und die
Vorwärtsbewegung der Insassen reduziert.
Der Gurtstraffer kann nur einmal aktiviert
werden.
Bei leichten Frontal- und Seitenkollisionen,
bei einem Überschlag sowie bei Unfällen, bei
denen keine erheblichen Kräfte von vorne,
hinten und von der Seite wirksam werden, er-
folgt keine Auslösung der Gurtstraffer. Hinweis
● Werden die Gurtstraffer ausgelöst, entsteht
feiner Staub. Das ist normal und lässt nicht
auf einen Brand im Fahrzeug schließen.
● Bei Verschrottung des Fahrzeuges oder Ein-
zelteilen des Systems sind unbedingt die
diesbezüglichen Sicherheitsvorschriften zu
beachten. Diese Vorschriften sind bei Fachbe-
trieben bekannt und können dort eingesehen
werden. Service und Entsorgung der
Gurtstraffer
Die Gurtstraffer sind Bestandteil der Sicher-
heitsgurte, die an den Sitzplätzen Ihres Fahr-
zeuges vorhanden sind. Wenn Sie Arbeiten
am Gurtstraffer sowie Aus- und Einbauarbei-
ten von Systemteilen wegen anderer Repara-
turarbeiten ausführen, kann der Sicherheits-
gurt beschädigt werden. Das kann zur Folge
haben, dass die Gurtstraffer im Falle eines
Unfalls nicht richtig oder gar nicht funktionie-
ren.
Damit die Wirksamkeit der Gurtstraffer nicht
beeinträchtigt wird und ausgebaute Teile kei-
ne Verletzungen und Umweltverschmutzun-
gen verursachen, müssen Vorschriften beach-
tet werden, die den Fachbetrieben bekannt
sind. ACHTUNG
● Eine unsachgemäße Behandlung und selbst
durchgeführte Reparaturen erhöhen das Risi-
ko von schweren oder tödlichen Verletzun-
gen, weil dadurch die Gurtstraffer nicht oder
unerwartet ausgelöst werden können.
● Führen Sie niemals Reparaturen, Einstellun-
gen sowie Ein- und Ausbauarbeiten von Teilen
an Gurtstraffern oder an den Sicherheitsgur-
ten durch.
● Der Gurtstraffer und der Sicherheitsgurt
einschließlich seines Gurtaufrollautomaten
können nicht repariert werden.
● Jegliche Arbeiten am Gurtstraffer und an
den Sicherheitsgurten sowie Aus- und Ein-
bauarbeiten von Systemteilen wegen anderer
Reparaturarbeiten dürfen nur von Fachbetrie-
ben vorgenommen werden.
● Die Gurtstraffer schützen Sie nur bei einem
Unfall und müssen nach einer Auslösung er-
setzt werden. 40

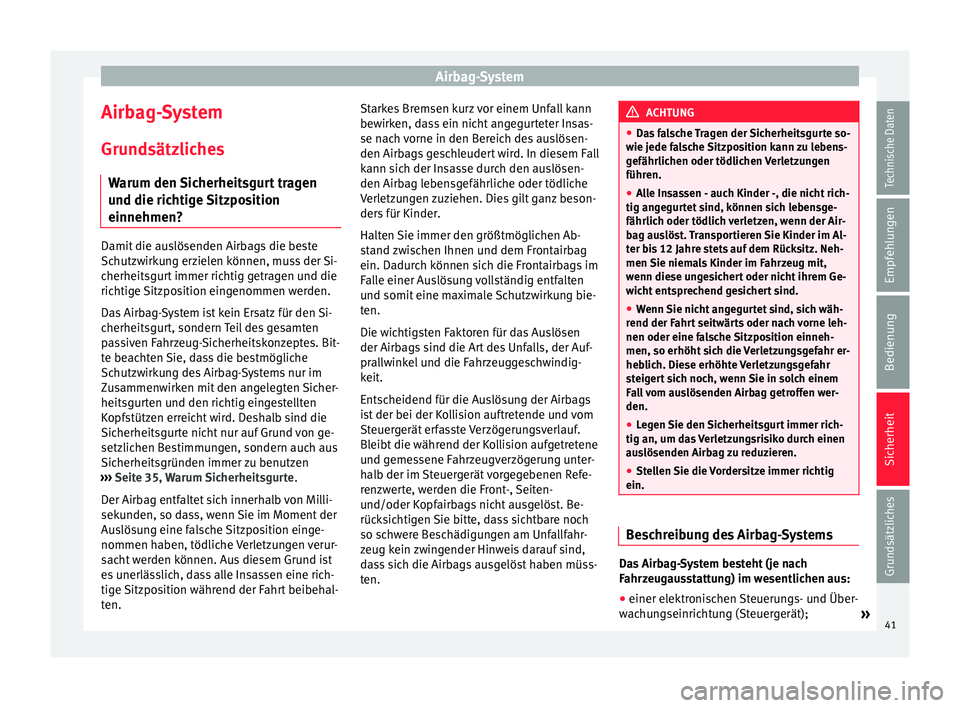

Page 43 of 252
Airbag-System
Airbag-System
Grundsätzliches Warum den Sicherheitsgurt tragen
und die richtige Sitzposition
einnehmen? Damit die auslösenden Airbags die beste
Schutzwirkung erzielen können, muss der Si-
cherheitsgurt immer richtig getragen und die
richtige Sitzposition eingenommen werden.
Das Airbag-System ist kein Ersatz für den Si-
cherheitsgurt, sondern Teil des gesamten
passiven Fahrzeug-Sicherheitskonzeptes. Bit-
te beachten Sie, dass die bestmögliche
Schutzwirkung des Airbag-Systems nur im
Zusammenwirken mit den angelegten Sicher-
heitsgurten und den richtig eingestellten
Kopfstützen erreicht wird. Deshalb sind die
Sicherheitsgurte nicht nur auf Grund von ge-
setzlichen Bestimmungen, sondern auch aus
Sicherheitsgründen immer zu benutzen
››› Seite 35, Warum Sicherheitsgurte .
Der Airbag entfaltet sich innerhalb von Milli-
sekunden, so dass, wenn Sie im Moment der
Auslösung eine falsche Sitzposition einge-
nommen haben, tödliche Verletzungen verur-
sacht werden können. Aus diesem Grund ist
es unerlässlich, dass alle Insassen eine rich-
tige Sitzposition während der Fahrt beibehal-
ten. Starkes Bremsen kurz vor einem Unfall kann
bewirken, dass ein nicht angegurteter Insas-
se nach vorne in den Bereich des auslösen-
den Airbags geschleudert wird. In diesem Fall
kann sich der Insasse durch den auslösen-
den Airbag lebensgefährliche oder tödliche
Verletzungen zuziehen. Dies gilt ganz beson-
ders für Kinder.
Halten Sie immer den größtmöglichen Ab-
stand zwischen Ihnen und dem Frontairbag
ein. Dadurch können sich die Frontairbags im
Falle einer Auslösung vollständig entfalten
und somit eine maximale Schutzwirkung bie-
ten.
Die wichtigsten Faktoren für das Auslösen
der Airbags sind die Art des Unfalls, der Auf-
prallwinkel und die Fahrzeuggeschwindig-
keit.
Entscheidend für die Auslösung der Airbags
ist der bei der Kollision auftretende und vom
Steuergerät erfasste Verzögerungsverlauf.
Bleibt die während der Kollision aufgetretene
und gemessene Fahrzeugverzögerung unter-
halb der im Steuergerät vorgegebenen Refe-
renzwerte, werden die Front-, Seiten-
und/oder Kopfairbags nicht ausgelöst. Be-
rücksichtigen Sie bitte, dass sichtbare noch
so schwere Beschädigungen am Unfallfahr-
zeug kein zwingender Hinweis darauf sind,
dass sich die Airbags ausgelöst haben müss-
ten. ACHTUNG
● Das falsche Tragen der Sicherheitsgurte so-
wie jede falsche Sitzposition kann zu lebens-
gefährlichen oder tödlichen Verletzungen
führen.
● Alle Insassen - auch Kinder -, die nicht rich-
tig angegurtet sind, können sich lebensge-
fährlich oder tödlich verletzen, wenn der Air-
bag auslöst. Transportieren Sie Kinder im Al-
ter bis 12 Jahre stets auf dem Rücksitz. Neh-
men Sie niemals Kinder im Fahrzeug mit,
wenn diese ungesichert oder nicht ihrem Ge-
wicht entsprechend gesichert sind.
● Wenn Sie nicht angegurtet sind, sich wäh-
rend der Fahrt seitwärts oder nach vorne leh-
nen oder eine falsche Sitzposition einneh-
men, so erhöht sich die Verletzungsgefahr er-
heblich. Diese erhöhte Verletzungsgefahr
steigert sich noch, wenn Sie in solch einem
Fall vom auslösenden Airbag getroffen wer-
den.
● Legen Sie den Sicherheitsgurt immer rich-
tig an, um das Verletzungsrisiko durch einen
auslösenden Airbag zu reduzieren.
● Stellen Sie die Vordersitze immer richtig
ein. Beschreibung des Airbag-Systems
Das Airbag-System besteht (je nach
Fahrzeugausstattung) im wesentlichen aus:
● einer elektronischen Steuerungs- und Über-
wachungseinrichtung (Steuergerät); »
41Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches

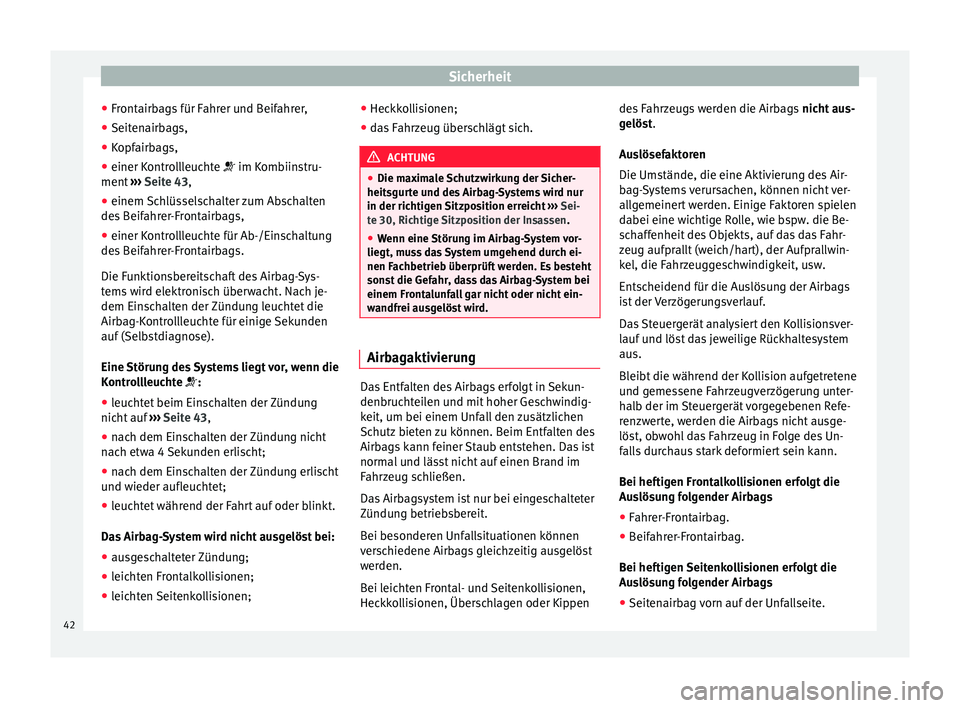

Page 44 of 252
Sicherheit
● Frontairbags für Fahrer und Beifahrer,
● Seitenairbags,
● Kopfairbags,
● einer Kontrollleuchte im Kombiinstru-
ment ››› Seite 43 ,
● einem Sc
hlüsselschalter zum Abschalten
des Beifahrer-Frontairbags,
● einer Kontrollleuchte für Ab-/Einschaltung
des Beifahrer-Frontairbags.
Die Funktionsbereitschaft des Airbag-Sys-
tems wird elektronisch überwacht. Nach je-
dem Einschalten der Zündung leuchtet die
Airbag-Kontrollleuchte für einige Sekunden
auf (Selbstdiagnose).
Eine Störung des Systems liegt vor, wenn die
Kontrollleuchte :
● leuchtet beim Einschalten der Zündung
nicht auf ››› Seite 43,
● nac
h dem Einschalten der Zündung nicht
nach etwa 4 Sekunden erlischt;
● nach dem Einschalten der Zündung erlischt
und wieder aufleuchtet;
● leuchtet während der Fahrt auf oder blinkt.
Das Airbag-System wird nicht ausgelöst bei:
● ausgeschalteter Zündung;
● leichten Frontalkollisionen;
● leichten Seitenkollisionen; ●
Heckkollisionen;
● das Fahrzeug überschlägt sich. ACHTUNG
● Die maximale Schutzwirkung der Sicher-
heitsgurte und des Airbag-Systems wird nur
in der richtigen Sitzposition erreicht ››› Sei-
te 30, Richtige Sitzposition der Insassen .
● Wenn eine Störung im Airbag-System vor-
liegt, muss das System umgehend durch ei-
nen Fachbetrieb überprüft werden. Es besteht
sonst die Gefahr, dass das Airbag-System bei
einem Frontalunfall gar nicht oder nicht ein-
wandfrei ausgelöst wird. Airbagaktivierung
Das Entfalten des Airbags erfolgt in Sekun-
denbruchteilen und mit hoher Geschwindig-
keit, um bei einem Unfall den zusätzlichen
Schutz bieten zu können. Beim Entfalten des
Airbags kann feiner Staub entstehen. Das ist
normal und lässt nicht auf einen Brand im
Fahrzeug schließen.
Das Airbagsystem ist nur bei eingeschalteter
Zündung betriebsbereit.
Bei besonderen Unfallsituationen können
verschiedene Airbags gleichzeitig ausgelöst
werden.
Bei leichten Frontal- und Seitenkollisionen,
Heckkollisionen, Überschlagen oder Kippendes Fahrzeugs werden die Airbags
nicht aus-
gelöst .
Au s
lösefaktoren
Die Umstände, die eine Aktivierung des Air-
bag-Systems verursachen, können nicht ver-
allgemeinert werden. Einige Faktoren spielen
dabei eine wichtige Rolle, wie bspw. die Be-
schaffenheit des Objekts, auf das das Fahr-
zeug aufprallt (weich/hart), der Aufprallwin-
kel, die Fahrzeuggeschwindigkeit, usw.
Entscheidend für die Auslösung der Airbags
ist der Verzögerungsverlauf.
Das Steuergerät analysiert den Kollisionsver-
lauf und löst das jeweilige Rückhaltesystem
aus.
Bleibt die während der Kollision aufgetretene
und gemessene Fahrzeugverzögerung unter-
halb der im Steuergerät vorgegebenen Refe-
renzwerte, werden die Airbags nicht ausge-
löst, obwohl das Fahrzeug in Folge des Un-
falls durchaus stark deformiert sein kann.
Bei heftigen Frontalkollisionen erfolgt die
Auslösung folgender Airbags
● Fahrer-Frontairbag.
● Beifahrer-Frontairbag.
Bei heftigen Seitenkollisionen erfolgt die
Auslösung folgender Airbags
● Seitenairbag vorn auf der Unfallseite.
42

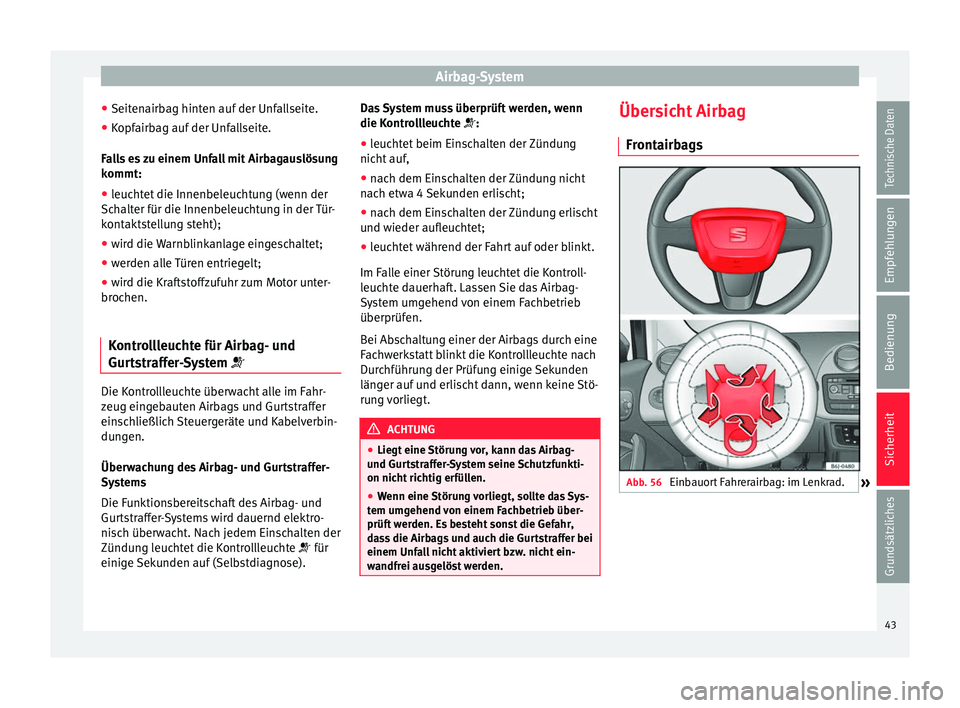

Page 45 of 252
Airbag-System
● Seitenairbag hinten auf der Unfallseite.
● Kopfairbag auf der Unfallseite.
Falls es zu einem Unfall mit Airbagauslösung
kommt:
● leuchtet die Innenbeleuchtung (wenn der
Schalter für die Innenbeleuchtung in der Tür-
kontaktstellung steht);
● wird die Warnblinkanlage eingeschaltet;
● werden alle Türen entriegelt;
● wird die Kraftstoffzufuhr zum Motor unter-
brochen.
Kontrollleuchte für Airbag- und
Gurtstraffer-System Die Kontrollleuchte überwacht alle im Fahr-
zeug eingebauten Airbags und Gurtstraffer
einschließlich Steuergeräte und Kabelverbin-
dungen.
Überwachung des Airbag- und Gurtstraffer-
Systems
Die Funktionsbereitschaft des Airbag- und
Gurtstraffer-Systems wird dauernd elektro-
nisch überwacht. Nach jedem Einschalten der
Zündung leuchtet die Kontrollleuchte
für
einige Sekunden auf (Selbstdiagnose). Das System muss überprüft werden, wenn
die Kontrollleuchte
:
● leuc
htet beim Einschalten der Zündung
nicht auf,
● nach dem Einschalten der Zündung nicht
nach etwa 4 Sekunden erlischt;
● nach dem Einschalten der Zündung erlischt
und wieder aufleuchtet;
● leuchtet während der Fahrt auf oder blinkt.
Im Falle einer Störung leuchtet die Kontroll-
leuchte dauerhaft. Lassen Sie das Airbag-
System umgehend von einem Fachbetrieb
überprüfen.
Bei Abschaltung einer der Airbags durch eine
Fachwerkstatt blinkt die Kontrollleuchte nach
Durchführung der Prüfung einige Sekunden
länger auf und erlischt dann, wenn keine Stö-
rung vorliegt. ACHTUNG
● Liegt eine Störung vor, kann das Airbag-
und Gurtstraffer-System seine Schutzfunkti-
on nicht richtig erfüllen.
● Wenn eine Störung vorliegt, sollte das Sys-
tem umgehend von einem Fachbetrieb über-
prüft werden. Es besteht sonst die Gefahr,
dass die Airbags und auch die Gurtstraffer bei
einem Unfall nicht aktiviert bzw. nicht ein-
wandfrei ausgelöst werden. Übersicht Airbag
Frontairbags Abb. 56
Einbauort Fahrerairbag: im Lenkrad.
» 43
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches

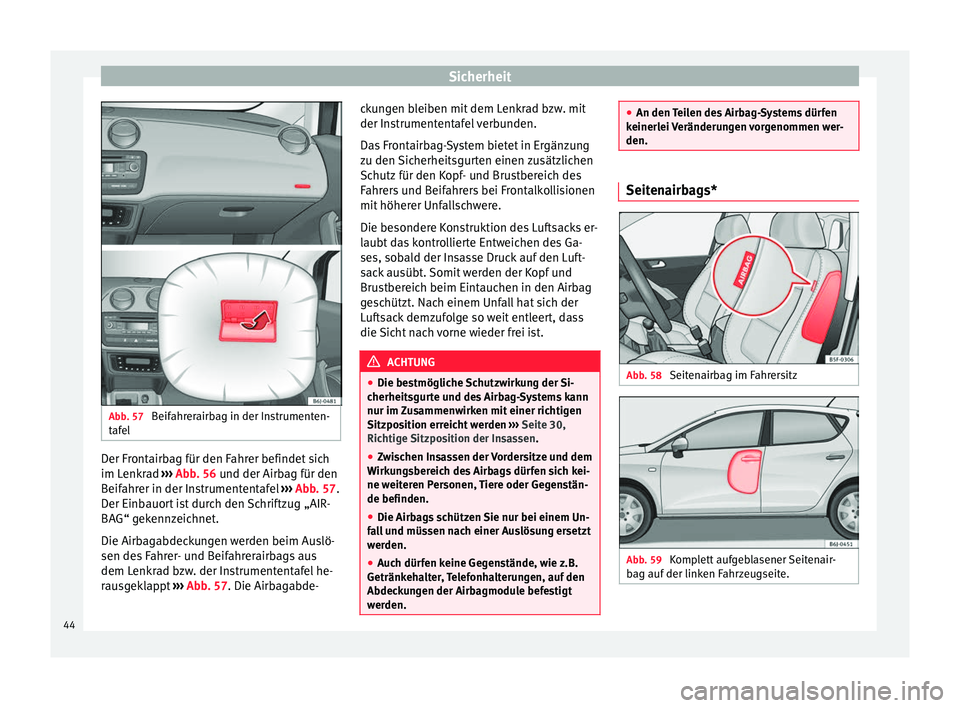

Page 46 of 252
Sicherheit
Abb. 57
Beifahrerairbag in der Instrumenten-
tafel Der Frontairbag für den Fahrer befindet sich
im Lenkrad
››› Abb. 56 und der Airbag für den
B eif
ahrer in der Instrumententafel ››› Abb. 57.
Der Einbauort ist durch den Schriftzug „AIR-
BAG“ gekennzeichnet.
Die Airbagabdeckungen werden beim Auslö-
sen des Fahrer- und Beifahrerairbags aus
dem Lenkrad bzw. der Instrumententafel he-
rausgeklappt ››› Abb. 57. Die Airbagabde- ck
ungen bleiben mit dem Lenkrad bzw. mit
der Instrumententafel verbunden.
Das Frontairbag-System bietet in Ergänzung
zu den Sicherheitsgurten einen zusätzlichen
Schutz für den Kopf- und Brustbereich des
Fahrers und Beifahrers bei Frontalkollisionen
mit höherer Unfallschwere.
Die besondere Konstruktion des Luftsacks er-
laubt das kontrollierte Entweichen des Ga-
ses, sobald der Insasse Druck auf den Luft-
sack ausübt. Somit werden der Kopf und
Brustbereich beim Eintauchen in den Airbag
geschützt. Nach einem Unfall hat sich der
Luftsack demzufolge so weit entleert, dass
die Sicht nach vorne wieder frei ist. ACHTUNG
● Die bestmögliche Schutzwirkung der Si-
cherheitsgurte und des Airbag-Systems kann
nur im Zusammenwirken mit einer richtigen
Sitzposition erreicht werden ››› Seite 30,
Richtige Sitzposition der Insassen .
● Zwischen Insassen der Vordersitze und dem
Wirkungsbereich des Airbags dürfen sich kei-
ne weiteren Personen, Tiere oder Gegenstän-
de befinden.
● Die Airbags schützen Sie nur bei einem Un-
fall und müssen nach einer Auslösung ersetzt
werden.
● Auch dürfen keine Gegenstände, wie z.B.
Getränkehalter, Telefonhalterungen, auf den
Abdeckungen der Airbagmodule befestigt
werden. ●
An den Teilen des Airbag-Systems dürfen
keinerlei Veränderungen vorgenommen wer-
den. Seitenairbags*
Abb. 58
Seitenairbag im Fahrersitz Abb. 59
Komplett aufgeblasener Seitenair-
bag auf der linken Fahrzeugseite. 44

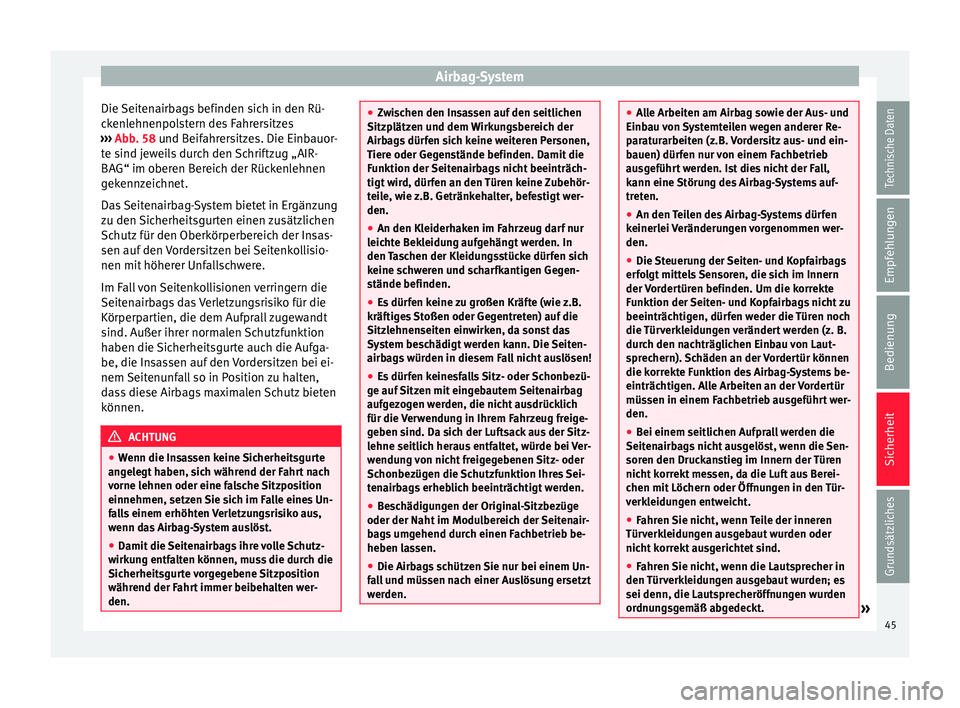

Page 47 of 252
Airbag-System
Die Seitenairbags befinden sich in den Rü-
ckenlehnenpolstern des Fahrersitzes
››› Abb. 58 und Beifahrersitzes. Die Einbauor-
t e s
ind jeweils durch den Schriftzug „AIR-
BAG“ im oberen Bereich der Rückenlehnen
gekennzeichnet.
Das Seitenairbag-System bietet in Ergänzung
zu den Sicherheitsgurten einen zusätzlichen
Schutz für den Oberkörperbereich der Insas-
sen auf den Vordersitzen bei Seitenkollisio-
nen mit höherer Unfallschwere.
Im Fall von Seitenkollisionen verringern die
Seitenairbags das Verletzungsrisiko für die
Körperpartien, die dem Aufprall zugewandt
sind. Außer ihrer normalen Schutzfunktion
haben die Sicherheitsgurte auch die Aufga-
be, die Insassen auf den Vordersitzen bei ei-
nem Seitenunfall so in Position zu halten,
dass diese Airbags maximalen Schutz bieten
können. ACHTUNG
● Wenn die Insassen keine Sicherheitsgurte
angelegt haben, sich während der Fahrt nach
vorne lehnen oder eine falsche Sitzposition
einnehmen, setzen Sie sich im Falle eines Un-
falls einem erhöhten Verletzungsrisiko aus,
wenn das Airbag-System auslöst.
● Damit die Seitenairbags ihre volle Schutz-
wirkung entfalten können, muss die durch die
Sicherheitsgurte vorgegebene Sitzposition
während der Fahrt immer beibehalten wer-
den. ●
Zwischen den Insassen auf den seitlichen
Sitzplätzen und dem Wirkungsbereich der
Airbags dürfen sich keine weiteren Personen,
Tiere oder Gegenstände befinden. Damit die
Funktion der Seitenairbags nicht beeinträch-
tigt wird, dürfen an den Türen keine Zubehör-
teile, wie z.B. Getränkehalter, befestigt wer-
den.
● An den Kleiderhaken im Fahrzeug darf nur
leichte Bekleidung aufgehängt werden. In
den Taschen der Kleidungsstücke dürfen sich
keine schweren und scharfkantigen Gegen-
stände befinden.
● Es dürfen keine zu großen Kräfte (wie z.B.
kräftiges Stoßen oder Gegentreten) auf die
Sitzlehnenseiten einwirken, da sonst das
System beschädigt werden kann. Die Seiten-
airbags würden in diesem Fall nicht auslösen!
● Es dürfen keinesfalls Sitz- oder Schonbezü-
ge auf Sitzen mit eingebautem Seitenairbag
aufgezogen werden, die nicht ausdrücklich
für die Verwendung in Ihrem Fahrzeug freige-
geben sind. Da sich der Luftsack aus der Sitz-
lehne seitlich heraus entfaltet, würde bei Ver-
wendung von nicht freigegebenen Sitz- oder
Schonbezügen die Schutzfunktion Ihres Sei-
tenairbags erheblich beeinträchtigt werden.
● Beschädigungen der Original-Sitzbezüge
oder der Naht im Modulbereich der Seitenair-
bags umgehend durch einen Fachbetrieb be-
heben lassen.
● Die Airbags schützen Sie nur bei einem Un-
fall und müssen nach einer Auslösung ersetzt
werden. ●
Alle Arbeiten am Airbag sowie der Aus- und
Einbau von Systemteilen wegen anderer Re-
paraturarbeiten (z.B. Vordersitz aus- und ein-
bauen) dürfen nur von einem Fachbetrieb
ausgeführt werden. Ist dies nicht der Fall,
kann eine Störung des Airbag-Systems auf-
treten.
● An den Teilen des Airbag-Systems dürfen
keinerlei Veränderungen vorgenommen wer-
den.
● Die Steuerung der Seiten- und Kopfairbags
erfolgt mittels Sensoren, die sich im Innern
der Vordertüren befinden. Um die korrekte
Funktion der Seiten- und Kopfairbags nicht zu
beeinträchtigen, dürfen weder die Türen noch
die Türverkleidungen verändert werden (z. B.
durch den nachträglichen Einbau von Laut-
sprechern). Schäden an der Vordertür können
die korrekte Funktion des Airbag-Systems be-
einträchtigen. Alle Arbeiten an der Vordertür
müssen in einem Fachbetrieb ausgeführt wer-
den.
● Bei einem seitlichen Aufprall werden die
Seitenairbags nicht ausgelöst, wenn die Sen-
soren den Druckanstieg im Innern der Türen
nicht korrekt messen, da die Luft aus Berei-
chen mit Löchern oder Öffnungen in den Tür-
verkleidungen entweicht.
● Fahren Sie nicht, wenn Teile der inneren
Türverkleidungen ausgebaut wurden oder
nicht korrekt ausgerichtet sind.
● Fahren Sie nicht, wenn die Lautsprecher in
den Türverkleidungen ausgebaut wurden; es
sei denn, die Lautsprecheröffnungen wurden
ordnungsgemäß abgedeckt. » 45
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches

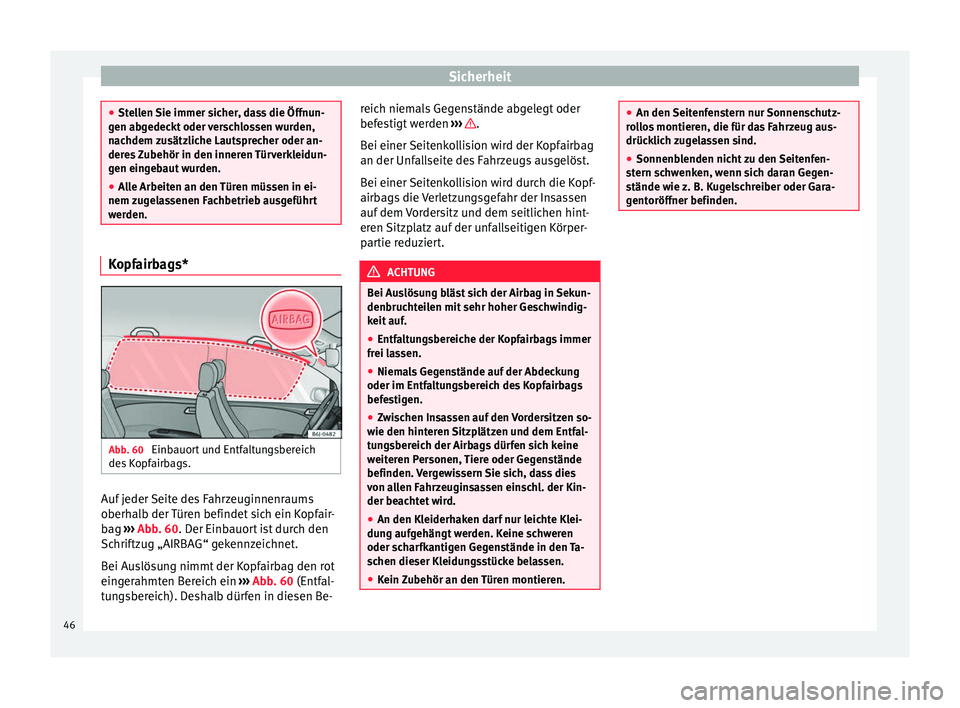

Page 48 of 252
Sicherheit
●
Stellen Sie immer sicher, dass die Öffnun-
gen abgedeckt oder verschlossen wurden,
nachdem zusätzliche Lautsprecher oder an-
deres Zubehör in den inneren Türverkleidun-
gen eingebaut wurden.
● Alle Arbeiten an den Türen müssen in ei-
nem zugelassenen Fachbetrieb ausgeführt
werden. Kopfairbags*
Abb. 60
Einbauort und Entfaltungsbereich
des Kopfairbags. Auf jeder Seite des Fahrzeuginnenraums
oberhalb der Türen befindet sich ein Kopfair-
bag
››› Abb. 60 . Der Einbauort ist durch den
Sc hrif
tzug „AIRBAG“ gekennzeichnet.
Bei Auslösung nimmt der Kopfairbag den rot
eingerahmten Bereich ein ››› Abb. 60
(Entfal-
tungsbereich). Deshalb dürfen in diesen Be- reich niemals Gegenstände abgelegt oder
befestigt werden
››› .
Bei einer Seitenkollision wird der Kopfairbag
an der Unfallseite des Fahrzeugs ausgelöst.
Bei einer Seitenkollision wird durch die Kopf-
airbags die Verletzungsgefahr der Insassen
auf dem Vordersitz und dem seitlichen hint-
eren Sitzplatz auf der unfallseitigen Körper-
partie reduziert. ACHTUNG
Bei Auslösung bläst sich der Airbag in Sekun-
denbruchteilen mit sehr hoher Geschwindig-
keit auf.
● Entfaltungsbereiche der Kopfairbags immer
frei lassen.
● Niemals Gegenstände auf der Abdeckung
oder im Entfaltungsbereich des Kopfairbags
befestigen.
● Zwischen Insassen auf den Vordersitzen so-
wie den hinteren Sitzplätzen und dem Entfal-
tungsbereich der Airbags dürfen sich keine
weiteren Personen, Tiere oder Gegenstände
befinden. Vergewissern Sie sich, dass dies
von allen Fahrzeuginsassen einschl. der Kin-
der beachtet wird.
● An den Kleiderhaken darf nur leichte Klei-
dung aufgehängt werden. Keine schweren
oder scharfkantigen Gegenstände in den Ta-
schen dieser Kleidungsstücke belassen.
● Kein Zubehör an den Türen montieren. ●
An den Seitenfenstern nur Sonnenschutz-
rollos montieren, die für das Fahrzeug aus-
drücklich zugelassen sind.
● Sonnenblenden nicht zu den Seitenfen-
stern schwenken, wenn sich daran Gegen-
stände wie z. B. Kugelschreiber oder Gara-
gentoröffner befinden. 46

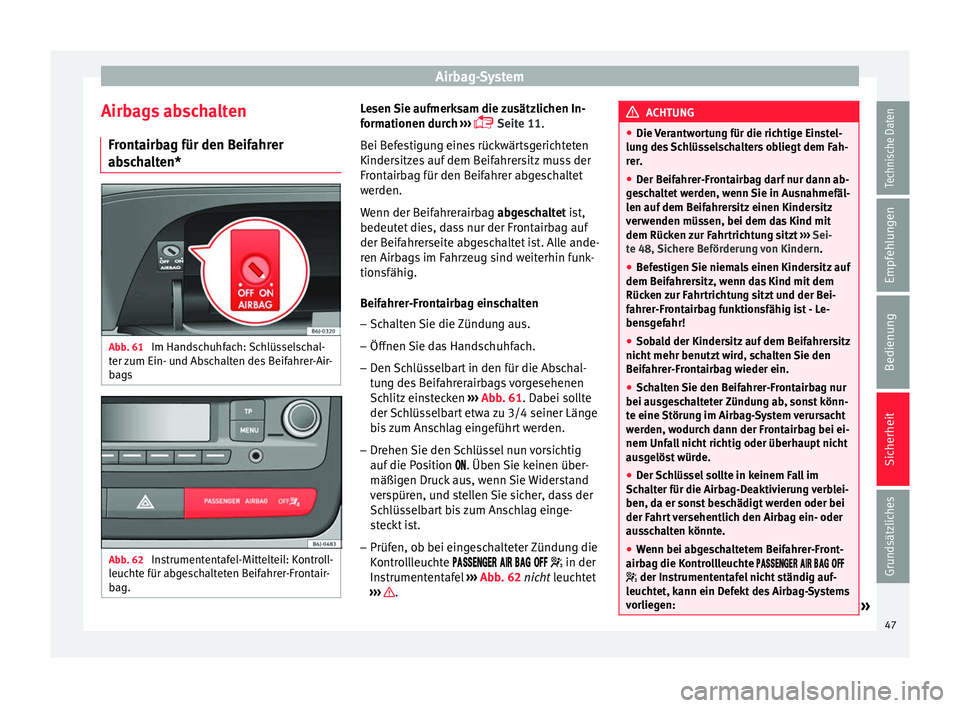

Page 49 of 252
Airbag-System
Airbags abschalten Frontairbag für den Beifahrer
abschalten* Abb. 61
Im Handschuhfach: Schlüsselschal-
ter zum Ein- und Abschalten des Beifahrer-Air-
bags Abb. 62
Instrumententafel-Mittelteil: Kontroll-
leuchte für abgeschalteten Beifahrer-Frontair-
bag. Lesen Sie aufmerksam die zusätzlichen In-
formationen durch
›
››
Seite 11.
Bei Befestigung eines rückwärtsgerichteten
Kindersitzes auf dem Beifahrersitz muss der
Frontairbag für den Beifahrer abgeschaltet
werden.
Wenn der Beifahrerairbag abgeschaltet ist,
bedeutet dies, dass nur der Frontairbag auf
der Beifahrerseite abgeschaltet ist. Alle ande-
ren Airbags im Fahrzeug sind weiterhin funk-
tionsfähig.
Beifahrer-Frontairbag einschalten – Schalten Sie die Zündung aus.
– Öffnen Sie das Handschuhfach.
– Den Schlüsselbart in den für die Abschal-
tung des Beifahrerairbags vorgesehenen
Schlitz einstecken ››› Abb. 61. Dabei sollte
der Sc
hlüsselbart etwa zu 3/4 seiner Länge
bis zum Anschlag eingeführt werden.
– Drehen Sie den Schlüssel nun vorsichtig
auf die Position . Üben Sie keinen über-
mäßigen Druck aus, wenn Sie Widerstand
verspüren, und stellen Sie sicher, dass der
Schlüsselbart bis zum Anschlag einge-
steckt ist.
– Prüfen, ob bei eingeschalteter Zündung die
Kontrollleuchte in der
Instrumententafel ››› Abb. 62 nicht
leuchtet
››› . ACHTUNG
● Die Verantwortung für die richtige Einstel-
lung des Schlüsselschalters obliegt dem Fah-
rer.
● Der Beifahrer-Frontairbag darf nur dann ab-
geschaltet werden, wenn Sie in Ausnahmefäl-
len auf dem Beifahrersitz einen Kindersitz
verwenden müssen, bei dem das Kind mit
dem Rücken zur Fahrtrichtung sitzt ››› Sei-
te 48, Sichere Beförderung von Kindern .
● Befestigen Sie niemals einen Kindersitz auf
dem Beifahrersitz, wenn das Kind mit dem
Rücken zur Fahrtrichtung sitzt und der Bei-
fahrer-Frontairbag funktionsfähig ist - Le-
bensgefahr!
● Sobald der Kindersitz auf dem Beifahrersitz
nicht mehr benutzt wird, schalten Sie den
Beifahrer-Frontairbag wieder ein.
● Schalten Sie den Beifahrer-Frontairbag nur
bei ausgeschalteter Zündung ab, sonst könn-
te eine Störung im Airbag-System verursacht
werden, wodurch dann der Frontairbag bei ei-
nem Unfall nicht richtig oder überhaupt nicht
ausgelöst würde.
● Der Schlüssel sollte in keinem Fall im
Schalter für die Airbag-Deaktivierung verblei-
ben, da er sonst beschädigt werden oder bei
der Fahrt versehentlich den Airbag ein- oder
ausschalten könnte.
● Wenn bei abgeschaltetem Beifahrer-Front-
airbag die Kontrollleuchte
der Instrumententafel nicht ständig auf-
leuchtet, kann ein Defekt des Airbag-Systems
vorliegen: » 47
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches

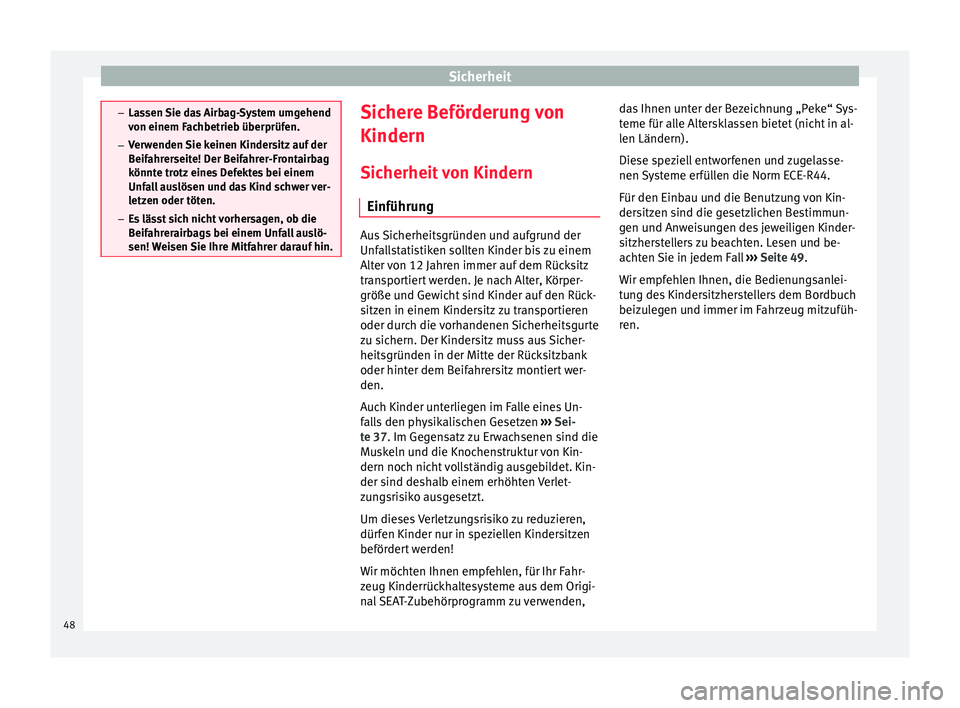

Page 50 of 252
Sicherheit
–
Lassen Sie das Airbag-System umgehend
von einem Fachbetrieb überprüfen.
– Verwenden Sie keinen Kindersitz auf der
Beifahrerseite! Der Beifahrer-Frontairbag
könnte trotz eines Defektes bei einem
Unfall auslösen und das Kind schwer ver-
letzen oder töten.
– Es lässt sich nicht vorhersagen, ob die
Beifahrerairbags bei einem Unfall auslö-
sen! Weisen Sie Ihre Mitfahrer darauf hin. Sichere Beförderung von
Kindern
Sicherheit von Kindern Einführung Aus Sicherheitsgründen und aufgrund der
Unfallstatistiken sollten Kinder bis zu einem
Alter von 12 Jahren immer auf dem Rücksitz
transportiert werden. Je nach Alter, Körper-
größe und Gewicht sind Kinder auf den Rück-
sitzen in einem Kindersitz zu transportieren
oder durch die vorhandenen Sicherheitsgurte
zu sichern. Der Kindersitz muss aus Sicher-
heitsgründen in der Mitte der Rücksitzbank
oder hinter dem Beifahrersitz montiert wer-
den.
Auch Kinder unterliegen im Falle eines Un-
falls den physikalischen Gesetzen
›››
Sei-
te 37 . Im Gegensatz zu Erwachsenen sind die
M u
skeln und die Knochenstruktur von Kin-
dern noch nicht vollständig ausgebildet. Kin-
der sind deshalb einem erhöhten Verlet-
zungsrisiko ausgesetzt.
Um dieses Verletzungsrisiko zu reduzieren,
dürfen Kinder nur in speziellen Kindersitzen
befördert werden!
Wir möchten Ihnen empfehlen, für Ihr Fahr-
zeug Kinderrückhaltesysteme aus dem Origi-
nal SEAT-Zubehörprogramm zu verwenden, das Ihnen unter der Bezeichnung „Peke“ Sys-
teme für alle Altersklassen bietet (nicht in al-
len Ländern).
Diese speziell entworfenen und zugelasse-
nen Systeme erfüllen die Norm ECE-R44.
Für den Einbau und die Benutzung von Kin-
dersitzen sind die gesetzlichen Bestimmun-
gen und Anweisungen des jeweiligen Kinder-
sitzherstellers zu beachten. Lesen und be-
achten Sie in jedem Fall
››› Seite 49.
Wir empf
ehlen Ihnen, die Bedienungsanlei-
tung des Kindersitzherstellers dem Bordbuch
beizulegen und immer im Fahrzeug mitzufüh-
ren.
48
