Transporte seguro de niños
Si se quieren montar y utilizar asientos para
niño s
h
abrá que tener en cuenta las disposi-
ciones legales correspondientes y las instruc-
ciones de montaje del fabricante del asiento
para niños.
Le recomendamos que lleve siempre en el ve-
hículo, junto con la documentación de a bor-
do, el manual de instrucciones del fabricante
del asiento para niños.
SEAT recomienda utilizar asientos para niños
del Catálogo de Accesorios Originales . Estos
asientos han sido seleccionados y probados
para su utilización en vehículos SEAT. En los
concesionarios SEAT podrá adquirir el asien-
to adecuado para su modelo y grupo de
edad. ATENCIÓN
Lea y tenga en cuenta en cualquier caso la in-
form ac

ión y los consejos de seguridad para
utilizar los asientos para niños ››› pág. 77. 79
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
Emergencias
Aut o
a
yuda

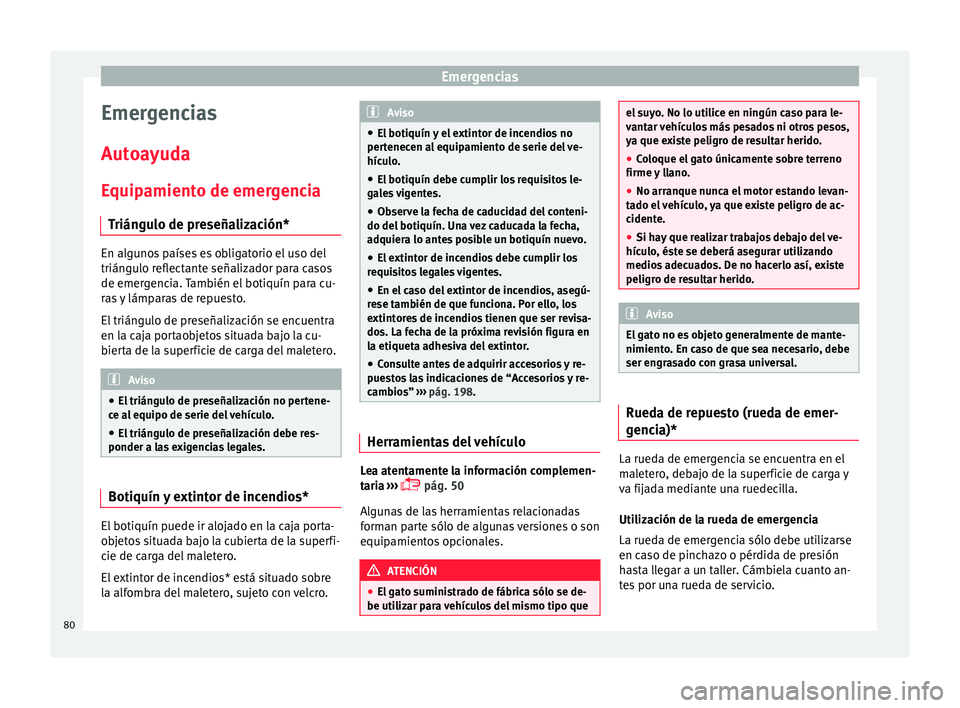

Equipamiento de emergencia Triángulo de preseñalización* En algunos países es obligatorio el uso del
triángu
lo r

eflectante señalizador para casos
de emergencia. También el botiquín para cu-
ras y lámparas de repuesto.
El triángulo de preseñalización se encuentra
en la caja portaobjetos situada bajo la cu-
bierta de la superficie de carga del maletero. Aviso
● El trián gu

lo de preseñalización no pertene-
ce al equipo de serie del vehículo.
● El triángulo de preseñalización debe res-
ponder a las
exigencias legales. Botiquín y extintor de incendios*
El botiquín puede ir alojado en la caja porta-
o
b
j

etos situada bajo la cubierta de la superfi-
cie de carga del maletero.
El extintor de incendios* está situado sobre
la alfombra del maletero, sujeto con velcro. Aviso
● El boti quín

y el extintor de incendios no
pertenecen al equipamiento de serie del ve-
hículo.
● El botiquín debe cumplir los requisitos le-
gal
es vigentes.
● Observe la fecha de caducidad del conteni-
do del botiquín. Un
a vez caducada la fecha,
adquiera lo antes posible un botiquín nuevo.
● El extintor de incendios debe cumplir los
requis
itos legales vigentes.
● En el caso del extintor de incendios, asegú-
rese t
ambién de que funciona. Por ello, los
extintores de incendios tienen que ser revisa- dos. La fecha de la próxima revisión figura en
la etiqueta adhesiva del extintor.
● Consulte antes de adquirir accesorios y re-
pues
tos las indicaciones de “Accesorios y re-
cambios” ››› pág. 198. Herramientas del vehículo
Lea atentamente la información complemen-
t
ari
a

›››
 pág. 50
Algunas de las herramientas relacionadas
forman parte sólo de algunas versiones o son
equipamientos opcionales. ATENCIÓN
● El g at

o suministrado de fábrica sólo se de-
be utilizar para vehículos del mismo tipo que el suyo. No lo utilice en ningún caso para le-
vant
ar

vehículos más pesados ni otros pesos,
ya que existe peligro de resultar herido.
● Coloque el gato únicamente sobre terreno
firme y l
lano.
● No arranque nunca el motor estando levan-
tado el
vehículo, ya que existe peligro de ac-
cidente.
● Si hay que realizar trabajos debajo del ve-
hículo
, éste se deberá asegurar utilizando
medios adecuados. De no hacerlo así, existe
peligro de resultar herido. Aviso
El gato no es objeto generalmente de mante-
nimiento . En c

aso de que sea necesario, debe
ser engrasado con grasa universal. Rueda de repuesto (rueda de emer-
g
enc
i

a)* La rueda de emergencia se encuentra en el
m
al
et

ero, debajo de la superficie de carga y
va fijada mediante una ruedecilla.

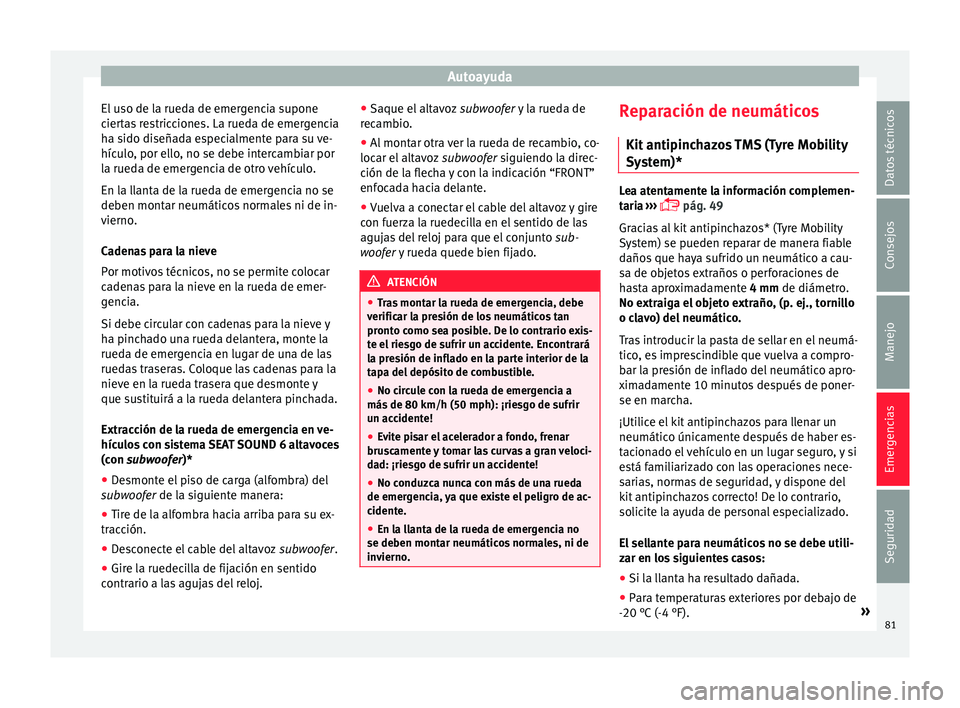

Utilización de la rueda de emergencia
La rueda de emergencia sólo debe utilizarse
en caso de pinchazo o pérdida de presión
hasta llegar a un taller. Cámbiela cuanto an-
tes por una rueda de servicio.
80

Autoayuda
El uso de la rueda de emergencia supone
c ier
t
as restricciones. La rueda de emergencia
ha sido diseñada especialmente para su ve-
hículo, por ello, no se debe intercambiar por
la rueda de emergencia de otro vehículo.
En la llanta de la rueda de emergencia no se
deben montar neumáticos normales ni de in-
vierno.
Cadenas para la nieve
Por motivos técnicos, no se permite colocar
cadenas para la nieve en la rueda de emer-
gencia.
Si debe circular con cadenas para la nieve y
ha pinchado una rueda delantera, monte la
rueda de emergencia en lugar de una de las
ruedas traseras. Coloque las cadenas para la
nieve en la rueda trasera que desmonte y
que sustituirá a la rueda delantera pinchada.
Extracción de la rueda de emergencia en ve-
hículos con sistema SEAT SOUND 6 altavoces
(con subwoofer)*
● Desmonte el piso de carga (alfombra) del
subwoofer
de la siguiente manera:
● Tire de la alfombra hacia arriba para su ex-
tracc
ión.
● Desconecte el cable del altavoz subwoofer
.
● Gire la ruedecilla de fijación en sentido
contr ario a l

as agujas del reloj. ●
Saque el alt av

oz subwoofer y la rueda de
recambio.
● Al montar otra ver la rueda de recambio, co-
locar el alt
avoz subwoofer siguiendo la direc-
ción de la flecha y con la indicación “FRONT”
enfocada hacia delante.
● Vuelva a conectar el cable del altavoz y gire
con fuer
za la ruedecilla en el sentido de las
agujas del reloj para que el conjunto sub-
woofer y rueda quede bien fijado. ATENCIÓN
● Tra

s montar la rueda de emergencia, debe
verificar la presión de los neumáticos tan
pronto como sea posible. De lo contrario exis-
te el riesgo de sufrir un accidente. Encontrará
la presión de inflado en la parte interior de la
tapa del depósito de combustible.
● No circule con la rueda de emergencia a
más de 80 km/h (50 mph): ¡riesg
o de sufrir
un accidente!
● Evite pisar el acelerador a fondo, frenar
brusc
amente y tomar las curvas a gran veloci-
dad: ¡riesgo de sufrir un accidente!
● No conduzca nunca con más de una rueda
de emergenc
ia, ya que existe el peligro de ac-
cidente.
● En la llanta de la rueda de emergencia no
se deben montar neumátic
os normales, ni de
invierno. Reparación de neumáticos
Kit antipinc
h

azos TMS (Tyre Mobility
System)* Lea atentamente la información complemen-
tari
a

›››
 pág. 49
Gracias al kit antipinchazos* (Tyre Mobility
System) se pueden reparar de manera fiable
daños que haya sufrido un neumático a cau-
sa de objetos extraños o perforaciones de
hasta aproximadamente 4 mm de diámetro.
No extraiga el objeto extraño, (p. ej., tornillo
o clavo) del neumático.
Tras introducir la pasta de sellar en el neumá-
tico, es imprescindible que vuelva a compro-
bar la presión de inflado del neumático apro-
ximadamente 10 minutos después de poner-
se en marcha.
¡Utilice el kit antipinchazos para llenar un
neumático únicamente después de haber es-
tacionado el vehículo en un lugar seguro, y si
está familiarizado con las operaciones nece-
sarias, normas de seguridad, y dispone del
kit antipinchazos correcto! De lo contrario,
solicite la ayuda de personal especializado.
El sellante para neumáticos no se debe utili-
zar en los siguientes casos:
● Si la llanta ha resultado dañada.
● Para temperaturas exteriores por debajo de
-20 °C (-4 °F). »
81Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
● En c a
so de c
ortes o perforaciones en el
neumático que superan los 4 mm.
● Si se ha estado circulando con una presión
de inflado mu
y baja o sin presión en el neu-
mático.
● Si se ha superado la fecha de caducidad de
la botel
la de sellante. ATENCIÓN
El uso del kit antipinchazos puede ser peli-
gro so

, sobre todo al llenar el neumático en el
arcén. Para reducir el riesgo de heridas gra-
ves tenga en cuenta lo siguiente:
● Tan pronto como sea posible y seguro, de-
teng
a el vehículo. Estaciónelo a una distancia
segura del tráfico rodado para llenar el neu-
mático.
● Asegúrese de que el suelo sea plano y fir-
me.
● Todos los ocupantes, y especialmente los
niños, deberán s
ituarse a distancia segura
del área de trabajo.
● Encienda las luces de emergencia para avi-
sar a los
otros usuarios de la vía.
● Utilice el kit antipinchazos sólo si está fa-
miliariz
ado con las operaciones necesarias.
De lo contrario, solicite ayuda de personal es-
pecializado.
● El kit antipinchazos sólo debe utilizarse en
caso de emer
gencia, para llegar al taller más
próximo. ●
Su s

tituya el neumático reparado con el kit
antipinchazos lo antes posible.
● El sellante es perjudicial para la salud y de-
be limpiarse inmedi
atamente si entra en con-
tacto con la piel.
● Guarde el kit antipinchazos siempre fuera
del alc
ance de los niños.
● No utilice nunca un gato, incluso si ha sido
homologa
do para su vehículo.
● Pare siempre el motor, tire de la palanca
del freno de m
ano hasta el tope e introduzca
una marcha en caso de cambio manual para
reducir el peligro de movimiento involuntario
del vehículo. ATENCIÓN
Un neumático relleno con sellante no tiene
la s

mismas propiedades de marcha que un
neumático convencional.
● No conduzca nunca a más de 80 km/h (50
mph).
● Evite pisar el acelerador a fondo, frenar
brusc
amente y tomar curvas a altas velocida-
des.
● Conduzca sólo durante 10 minutos a un má-
ximo de 80 km/h (50 mph) y
compruebe a
continuación el neumático. Nota relativa al medio ambiente
Elimine la pasta sellante usada o caducada
según l a

s disposiciones legales al respecto. Aviso
● Puede a dquirir u

na botella de sellante de
neumáticos nueva en los concesionarios
SEAT.
● Tenga en cuenta el manual de instrucciones
por separa
do del fabricante del kit antipin-

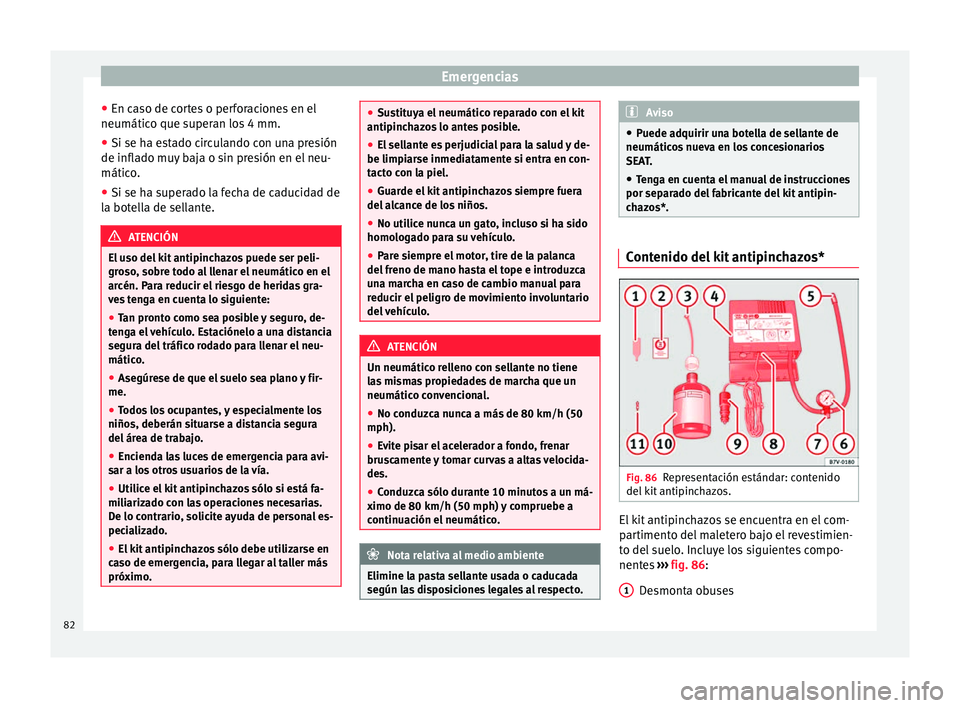

chazos*. Contenido del kit antipinchazos*
Fig. 86
Representación estándar: contenido
del k
it

antipinchazos. El kit antipinchazos se encuentra en el com-
p
ar
timent

o del maletero bajo el revestimien-
to del suelo. Incluye los siguientes compo-
nentes ››› fig. 86:
Desmonta obuses
1 82

Autoayuda

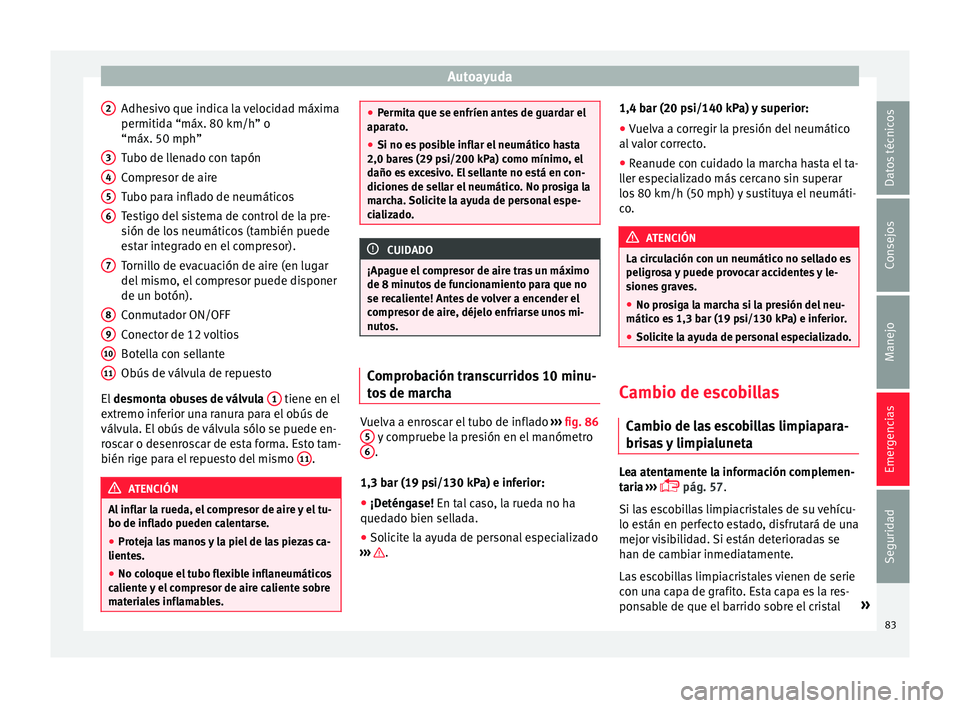

Adhesivo que indica la velocidad máxima
permitid a “máx. 80 km/h” o
“máx. 50 mph”
T ubo de l
lenado con tapón
Compresor de aire
Tubo para inflado de neumáticos
Testigo del sistema de control de la pre-
sión de los neumáticos (también puede
estar integrado en el compresor).
Tornillo de evacuación de aire (en lugar
del mismo, el compresor puede disponer
de un botón).
Conmutador ON/OFF
Conector de 12 voltios
Botella con sellante
Obús de válvula de repuesto
El desmonta obuses de válvula 1 tiene en el
e xtr
emo inf

erior una ranura para el obús de
válvula. El obús de válvula sólo se puede en-
roscar o desenroscar de esta forma. Esto tam-
bién rige para el repuesto del mismo 11 .
ATENCIÓN
Al inflar la rueda, el compresor de aire y el tu-
bo de infla do p

ueden calentarse.
● Proteja las manos y la piel de las piezas ca-
lientes.
● No c

oloque el tubo flexible inflaneumáticos
calient
e y el compresor de aire caliente sobre
materiales inflamables. 2
3
4
5
6
7
8
9
10
11 ●
Permit a que se enfríen ant

es de guardar el
aparato.
● Si no es posible inflar el neumático hasta
2,0 bare
s (29 psi/200 kPa) como mínimo, el
daño es excesivo. El sellante no está en con-
diciones de sellar el neumático. No prosiga la
marcha. Solicite la ayuda de personal espe-
cializado. CUIDADO
¡Apague el compresor de aire tras un máximo
de 8 minut os

de funcionamiento para que no
se recaliente! Antes de volver a encender el
compresor de aire, déjelo enfriarse unos mi-
nutos. Comprobación transcurridos 10 minu-
t
o
s

de marcha Vuelva a enroscar el tubo de inflado
››
›
fig. 86
5 y compruebe la presión en el manómetro
6 .
1,3 b ar (19 p
s

i/130 kPa) e inferior:
● ¡Deténgase! En tal c
aso, la rueda no ha
quedado bien sellada.
● Solicite la ayuda de personal especializado
›››
.1,4 bar (20 psi/140 kPa) y superior:
●
Vuelva a corregir la presión del neumático
al
v

alor correcto.
● Reanude con cuidado la marcha hasta el ta-
ller e
specializado más cercano sin superar
los 80 km/h (50 mph) y sustituya el neumáti-
co. ATENCIÓN
La circulación con un neumático no sellado es
peligro s

a y puede provocar accidentes y le-
siones graves.
● No prosiga la marcha si la presión del neu-
mático es
1,3 bar (19 psi/130 kPa) e inferior.
● Solicite la ayuda de personal especializado. Cambio de escobillas
C amb
io de l

as escobillas limpiapara-
brisas y limpialuneta Lea atentamente la información complemen-
t
ari
a

›››
 pág. 57.
Si las escobillas limpiacristales de su vehícu-
lo están en perfecto estado, disfrutará de una
mejor visibilidad. Si están deterioradas se
han de cambiar inmediatamente.
Las escobillas limpiacristales vienen de serie
con una capa de grafito. Esta capa es la res-
ponsable de que el barrido sobre el cristal »
83
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
sea silencioso. Si la capa está dañada, au-
ment ará el
ruido al
barrer el agua del cristal.
Compruebe el estado de las escobillas regu-
larmente. Si las escobillas rascan el cristal ,
han de cambiarse en caso de deterioro o lim-
piarlas si hay suciedad ››› .
Si e s
t

o último no fuera suficiente, puede ser
que el ángulo de montaje de los brazos del
limpiacristales esté desajustado. En este ca-
so, acuda a un taller especializado para que
lo controlen y ajusten. ATENCIÓN
Conduzca únicamente cuando tenga buena vi-
sib i

lidad a través de todos los cristales.
● Limpie con regularidad las escobillas y to-
dos lo
s cristales.
● Cambie las escobillas una o dos veces al
año. CUIDADO
● Si la s

escobillas están deterioradas o su-
cias pueden rayar el cristal.
● No limpie nunca los cristales con combusti-
ble, quit
aesmaltes, diluyentes de pintura o
productos similares. De lo contrario podrían
deteriorarse las escobillas.
● No desplace nunca el limpiaparabrisas o el
limpialu
neta con la mano. Podrían deteriorar-
se. ●
Par a ev

itar daños en el capó del motor y en
los brazos portaescobillas del limpiaparabri-
sas, estos sólo deberán levantarse del para-
brisas una vez estén en la posición de servi-
cio. Aviso
● Lo s

brazos limpiaparabrisas sólo se pue-
den desplazar hacia la posición para realizar
el cambio, estando el capó del motor comple-
tamente cerrado.
● La posición de servicio también se puede
aprov
echar, por ejemplo, si cuando aparca en
invierno cubre el parabrisas para evitar que
se congele. Remolcar y arrancar el motor
por r
emo
lc

ado
Observaciones Lea atentamente la información complemen-
t
ari
a

›››
 pág. 54
Si utiliza un cable para el remolque, observe
lo siguiente:
Conductor del vehículo tractor – Mueva el vehículo lentamente hasta que se
hay

a tensado el cable. Acelere, a continua-
ción, con especial cuidado. –
Deberá arr
ancar y cambiar de marchas con
prudencia. Si su vehículo dispone de cam-
bio automático, acelere con prudencia.
– Observe que al tirar del vehículo no funcio-
nan ni el ser

vofreno ni la dirección asistida.
Frene a tiempo y pisando suavemente el
pedal.
Conductor del vehículo remolcado
– Asegúrese de que el cable se mantiene ten-
sado en t

odo momento.
Remolcado de vehículos con cambio automá-
tico ● Coloque la palanca selectora en la posición
“N”.
● No circule a más de 50 km/h (31 mph).
● No recorra distancias de más de 50 km.
● Si el remolcado lo realiza una grúa, las rue-
das
delanteras del vehículo remolcado per-
manecerán suspendidas. ATENCIÓN
Si el vehículo se ha quedado sin corriente, no
fu nc

iona ninguno de los equipos de ilumina-
ción, tales como la luz de freno y los intermi-
tentes. El vehículo no se debe remolcar. De lo
contrario existe peligro de accidente. 84

Autoayuda
ATENCIÓN
Durante el remolcado de un vehículo cambian
con s
iderablemente el comportamiento de
marcha y la capacidad de frenado. Para redu-
cir el riesgo de que se produzca un accidente
o lesiones graves, tenga en cuenta lo siguien-
te:
● Como conductor del vehículo remolcado:
– Deberá pi

sar el freno con mucha más
fuerza, ya que el servofreno no funciona.
Esté siempre atento para no colisionar
con el vehículo tractor.
– Necesitará más fuerza al volante, ya que
la dirección asistida no funciona con el
motor apagado.
● Como conductor del vehículo tractor:
– Acel

ere con especial cuidado y cautela.
– Evite frenazos y maniobras bruscas.
– Frene con más antelación de lo habitual y
con más suavidad. CUIDADO
Al efectuar un arranque por remolcado puede
ll e

gar combustible sin quemar a los cataliza-
dores y dañarlos. Aviso
● Ten g

a en cuenta las prescripciones legales
relacionadas con el remolcado y el arranque
por remolcado. ●
Enciend a lo

s intermitentes simultáneos de
emergencia en ambos vehículos. Tenga tam-
bién en cuenta otras normativas existentes al
respecto.
● Por razones técnicas, no es posible arran-
car un
vehículo con cambio automático por
remolcado.
● Si, como consecuencia de una avería, falta
lubricante en el
cambio de su vehículo, debe
ser remolcado con las ruedas motrices sus-
pendidas.
● Si hay que realizar un trayecto de remolca-
do superior a 50 km, el
vehículo debe ser re-
molcado por personal experto y con la parte
delantera suspendida.
● Si el vehículo no tiene corriente, la direc-
ción permanec
e bloqueada. En este caso, el
vehículo tendrá que ser remolcado por perso-
nal experto con las ruedas delanteras sus-
pendidas.
● La argolla de remolque tiene que ir siempre
en el v
ehículo. Argollas de remolque
Fig. 87
Argolla de remolque delantera Lea atentamente la información complemen-
t
ari
a

›››
 pág. 54
Enroscar la argolla de remolque delantera – Tome la argolla de remolque del juego de
herramienta

s de a bordo.
– Retire la tapa delantera, haciendo presión
en la z

ona izquierda de la misma. Para aca-
bados FR, presione y tire hacia afuera. Para
el resto de acabados deportivos, retire la
tapa introduciendo un destornillador en la
muesca inferior, haciendo palanca cuida-
dosamente.
– Atornille la argolla hasta el tope hacia la iz-
quier
da, en el sentido que indica la flecha
››› fig. 87. »
85
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
Argolla de remolque trasera
En l a p
ar
te trasera, en el lado derecho debajo
del paragolpes trasero, va dispuesta una ar-
golla de remolque. Fusibles y lámparas
F u
s
ibles

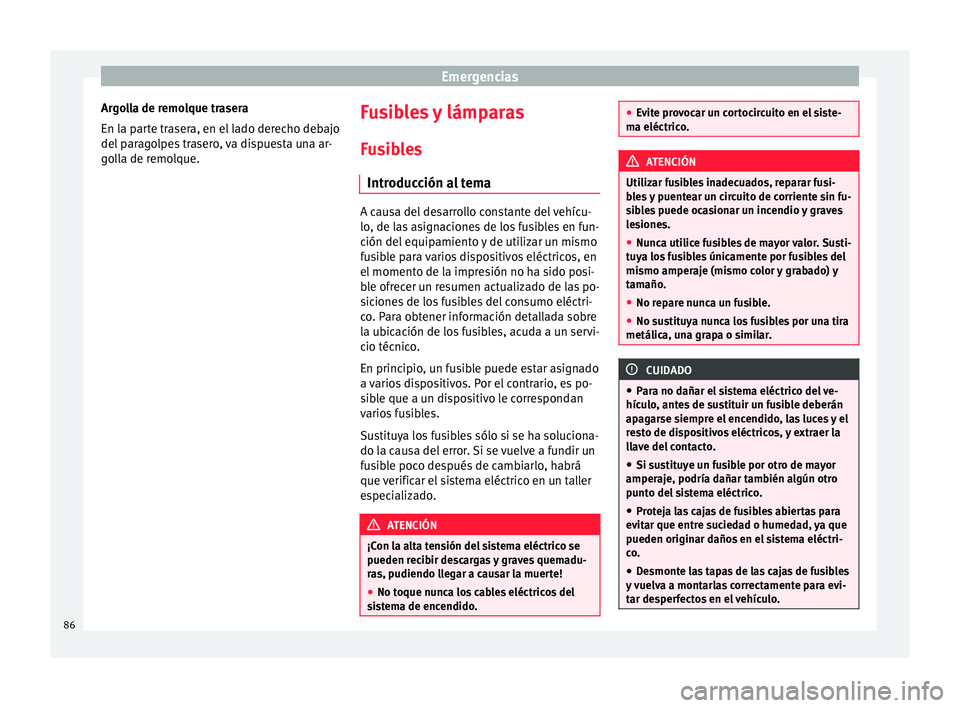

Introducción al tema A causa del desarrollo constante del vehícu-
lo, de l
a

s asignaciones de los fusibles en fun-
ción del equipamiento y de utilizar un mismo
fusible para varios dispositivos eléctricos, en
el momento de la impresión no ha sido posi-
ble ofrecer un resumen actualizado de las po-
siciones de los fusibles del consumo eléctri-
co. Para obtener información detallada sobre
la ubicación de los fusibles, acuda a un servi-
cio técnico.
En principio, un fusible puede estar asignado
a varios dispositivos. Por el contrario, es po-
sible que a un dispositivo le correspondan
varios fusibles.
Sustituya los fusibles sólo si se ha soluciona-
do la causa del error. Si se vuelve a fundir un
fusible poco después de cambiarlo, habrá
que verificar el sistema eléctrico en un taller
especializado. ATENCIÓN
¡Con la alta tensión del sistema eléctrico se
pueden r ec

ibir descargas y graves quemadu-
ras, pudiendo llegar a causar la muerte!
● No toque nunca los cables eléctricos del
sis
tema de encendido. ●
Ev it

e provocar un cortocircuito en el siste-
ma eléctrico. ATENCIÓN
Utilizar fusibles inadecuados, reparar fusi-
b le

s y puentear un circuito de corriente sin fu-
sibles puede ocasionar un incendio y graves
lesiones.
● Nunca utilice fusibles de mayor valor. Susti-
tuy
a los fusibles únicamente por fusibles del
mismo amperaje (mismo color y grabado) y
tamaño.
● No repare nunca un fusible.
● No sustituya nunca los fusibles por una tira
metálica, un
a grapa o similar. CUIDADO
● Par a no d

añar el sistema eléctrico del ve-
hículo, antes de sustituir un fusible deberán
apagarse siempre el encendido, las luces y el
resto de dispositivos eléctricos, y extraer la
llave del contacto.
● Si sustituye un fusible por otro de mayor
amperaje, podría d
añar también algún otro
punto del sistema eléctrico.
● Proteja las cajas de fusibles abiertas para
evitar que entr
e suciedad o humedad, ya que
pueden originar daños en el sistema eléctri-
co.
● Desmonte las tapas de las cajas de fusibles
y v
uelva a montarlas correctamente para evi-
tar desperfectos en el vehículo. 86

Fusibles y lámparas
Aviso
● A un di s
positivo le pueden corresponder
varios fusibles.
● Un fusible puede pertenecer también a va-
rios di
spositivos.
● En el vehículo hay más fusibles de los indi-
cado
s en este capítulo. Éstos deben sustituir-
se exclusivamente en un taller especializado.
● Las posiciones que no están ocupadas por
ningún fu
sible no aparecen en las tablas.
● Algunos de los equipamientos relacionados
en las
tablas pertenecen sólo a determinadas
versiones del modelo, o bien constituyen un
equipamiento opcional.
● Le rogamos que tengan en cuenta que las
tabl
as reflejan los datos de que se disponen
en el momento de imprimir este manual, por
lo que están sujetas a modificaciones. Dotación de fusibles, lado izquierdo
del
t
ab

lero de instrumentos Lea atentamente la información complemen-
t
ari
a

›››
 pág. 47
Sustituya los fusibles únicamente por fusi-
bles del mismo amperaje (mismo color y gra-
bado) y tamaño.

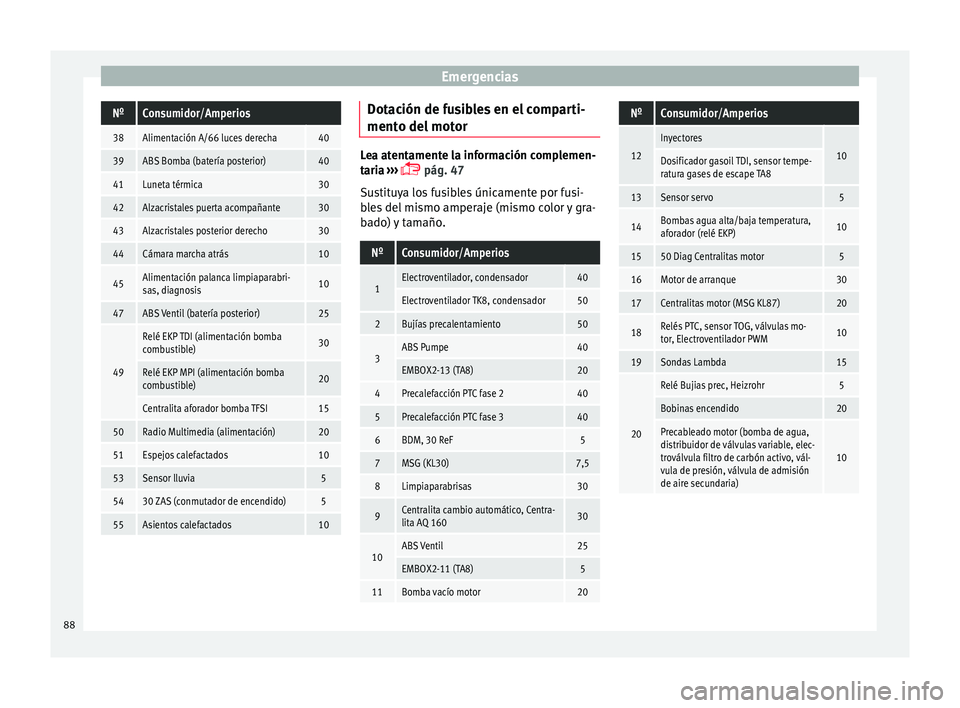

Centralita 1
NºConsumidor/Amperios
1Luces izquierda40
2Cierre centralizado40
3Power C63 (30 Power)30
4Relé PTC (Precalentamiento motor)50
5Conector montante A izq. pin 22 (mo-
tor alzacristales lado conductor)30
6Motor alzacristal posterior izquierdo30
7Bocina20
9Techo panorámico30
10Suspension activa7,5
11Relé lavafaros30
12Pantalla MIB5
13(RL-15) Alimentación SIDO Kl.15 (en-
tradas 29 y 55)30
14
Extracción llave contacto, diagnosis,
palanca luces carretera (ráfagas), en-
cendido luces de cruce-posición (rota-
tivo luces)
7,5
15Centralita Clima (alimentación)7,5Palanca cambio automático
16Cuadro de instrumentos5
17Sensor Dwa, bocina alarma7,5
NºConsumidor/Amperios
23Bomba limpia-lavaparabrisas dual7,5
24Motor calefactor, centralita calefac-
ción (alimentación)30
26Relé toma 12V20
27Motor limpialuneta15
28Encendedor20
29Centralita airbag, testigo desconexión
airbag10
30
Marcha atrás, Joystick espejos, RKA,
encendido asientos calefactados, int.
presión A.A, centralitas calefacción
A.A (alimentación), espejo electrocró-
mico, centralita PDC, encendido luces
antiniebla delantera y trasera (rotativo
luces)
7,5
31Aforador combustible5
32
Faros AFS, regulafaros (señal y regula-
dor), Cent LWR, diagnosis, palanca lu-
ces de carretera (encendido), Dimmer
Ambientlicht (regulafaros)
7,5
33Relés Start-Stop, sensor embrague5
34Boquillas calefactadas5
35Alimentación centralita soundaktor,
alimentación GRA, alimentación cen-
tralita Kühlerlüfter5
36Asientos calefactados10
37Diagnosis auxiliar10» 87
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

EmergenciasNºConsumidor/Amperios
38Alimentación A/66 luces derecha40
39ABS Bomba (batería posterior)40
41Luneta térmica30
42Alzacristales puerta acompañante30
43Alzacristales posterior derecho30
44Cámara marcha atrás10
45Alimentación palanca limpiaparabri-
sas, diagnosis10
47ABS Ventil (batería posterior)25
49
Relé EKP TDI (alimentación bomba
combustible)30
Relé EKP MPI (alimentación bomba
combustible)20
Centralita aforador bomba TFSI15
50Radio Multimedia (alimentación)20
51Espejos calefactados10
53Sensor lluvia5
5430 ZAS (conmutador de encendido)5
55Asientos calefactados10
Dotación de fusibles en el comparti-
ment
o del
mot

or Lea atentamente la información complemen-
tari
a

›››
 pág. 47
Sustituya los fusibles únicamente por fusi-
bles del mismo amperaje (mismo color y gra-
bado) y tamaño.
NºConsumidor/Amperios
1Electroventilador, condensador40
Electroventilador TK8, condensador50
2Bujías precalentamiento50
3ABS Pumpe40
EMBOX2-13 (TA8)20
4Precalefacción PTC fase 240
5Precalefacción PTC fase 340
6BDM, 30 ReF5
7MSG (KL30)7,5
8Limpiaparabrisas30
9Centralita cambio automático, Centra-
lita AQ 16030
10ABS Ventil25
EMBOX2-11 (TA8)5
11Bomba vacío motor20
NºConsumidor/Amperios
12
Inyectores
10Dosificador gasoil TDI, sensor tempe-
ratura gases de escape TA8
13Sensor servo5
14Bombas agua alta/baja temperatura,
aforador (relé EKP)10
1550 Diag Centralitas motor5
16Motor de arranque30
17Centralitas motor (MSG KL87)20
18Relés PTC, sensor TOG, válvulas mo-
tor, Electroventilador PWM10
19Sondas Lambda15
20
Relé Bujias prec, Heizrohr5
Bobinas encendido20
Precableado motor (bomba de agua,
distribuidor de válvulas variable, elec-
troválvula filtro de carbón activo, vál-
vula de presión, válvula de admisión
de aire secundaria)
10 88
