Seat Ibiza SC 2016 Manual de instrucciones (in Spanish)

Fusibles y lámparas
Cambio de lámparas O b
ser
vaciones generales Lea atentamente la información complemen-
tari
a

›››
 pág. 48
Antes de cambiar una lámpara hay que des-
conectar el dispositivo correspondiente.
No tocar con la mano el cristal de las lámpa-
ras, ya que las huellas digitales se vaporiza-
rían por efecto del calor generado, provocan-
do la reducción de la vida de las lámparas y
la condensación en la superficie del reflector,
reduciendo así su eficacia.
Una lámpara sólo debe ser sustituida por
otra de iguales características. La designa-
ción figura en el casquillo o en el cristal de la
lámpara.
Faros de xenón
En este tipo de faros, el usuario puede susti-
tuir la lámpara de intermitencia. El cambio de
lámpara de cruce/carretera debe realizarse
en un servicio técnico, dado que deben des-
montarse elementos complejos del vehículo
y hay que realizar una puesta a cero del siste-
ma de regulación automático que incorpora.
Las lámparas de descarga de xenón tienen
2,5 veces más flujo luminoso y una vida me-
dia 5 veces superior a las lámparas halóge-
nas, ello significa que a falta de fallo anor- mal, no es necesario el recambio en toda la
vid
a del

vehículo. ATENCIÓN
● Lo s

trabajos en el compartimento del motor
deben realizarse con especial cuidado, existe
peligro de quemaduras.
● Las lámparas de incandescencia están bajo
pres
ión y pueden explotar al cambiarlas, por
lo que existe peligro de resultar herido al
cambiarlas.
● En el caso de las lámparas de descarga de
gas* (luz
xenón), hay que trabajar con gran
prudencia y profesionalidad al manejar el
componente de alta tensión. De no hacerlo
así existe peligro de muerte.
● Al cambiar lámparas, asegúrese de no he-
rirse con l
as piezas de cantos agudos que hay
en la carcasa de los faros. CUIDADO
● Ante s

de trabajar en el sistema eléctrico
hay que extraer la llave del contacto. De lo
contrario puede producirse un cortocircuito.
● Apague las luces y la luz de aparcamiento
antes
de cambiar una lámpara de incandes-
cencia Nota relativa al medio ambiente
En las tiendas especializadas podrá informar-
se de cómo desec h

ar lámparas de incandes-
cencia defectuosas. Aviso
● Según l a

s condiciones metereológicas (frío,
humedad), podrían empañarse temporalmen-
te los faros delanteros, los antiniebla, los pi-
lotos traseros y los intermitentes. Esto no
afecta a la vida útil del sistema de ilumina-
ción. Encendiendo las luces, la zona por don-
de se proyecta el haz de luz se desempaña en
poco tiempo. Sin embargo, puede que por
dentro, los bordes sigan empañados.
● Compruebe con regularidad que todos los
equipos de i
luminación de su vehículo funcio-
nan a la perfección, en especial las luces ex-
teriores. Esto no sólo redunda en su seguri-
dad, sino también en la de los demás conduc-
tores.
● Adquiera la nueva lámpara antes de empe-
zar a camb
iar la lámpara defectuosa.
● No toque la ampolla de vidrio de la lámpara
con la m
ano, es mejor utilizar un trozo de tela
o papel. Los restos dejados por la huella dac-
tilar se evaporarían por el calor de la lámpara
de incandescencia encendida, se precipita-
rían en la superficie del espejo y acabarían
dañando el reflector. 89
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
Cambiar las lámparas del faro
s imp
l
e
Ubicación de las lámparas Fig. 88
Faro simple. Luz de posición - Luz de cruce/carretera.
L
uz
int

ermitente.
DRL (luz de día).
A B
C Luz intermitente y luz DRL (luz de día)
Fig. 89
Luz DRL (luz de día) del faro simple. Fig. 90
Luz intermitente del faro simple. –
Abra el capó del motor.
– Gire el portalámparas ››
›
fig. 89 1 o
› ›
›
fig. 90 2 hacia la izquierda y tire.
– Saque la bombilla presionando sobre el
por t
alámp

aras y gírela al mismo tiempo ha-
cia la izquierda. –
Proced
a en sentido inverso para su monta-
je.
Luz de cruce/carretera y luz de posi-
ción Fig. 91
Faro simple. Fig. 92
Luz de cruce/carretera y luz de posi-
c ión del
f

aro simple. 90

Fusibles y lámparas
Retirar la tapa – Abra el capó del motor.
– Desplace el tirante ››
› fig. 91 1 en el senti-
do de l a fl
ec
ha y saque la tapa.
Cambiar la luz de cruce/carretera
– Extraiga el conector ›››
fig. 92 3 de la lám-
p ar
a.
– D
esenganche el resorte retentor ›››
fig. 92
2 presionándolo hacia dentro y a la dere-
c h
a.
– Extr
aiga la lámpara y coloque la nueva de
modo que el salient
e de fijación del platillo
quede en el rebaje del reflector.
– Coloque el conector.
– Coloque la tapa y cierre el tirante. Asegúre-
se de que durante l

a operación la junta
asienta bien en la tapa de la carcasa.
– Verifique el funcionamiento de la nueva
lámpara.
C

ambiar la luz de posición
– Extraiga el portalámparas ›››
fig. 92 4 ha-
c i
a f
uera.
– Saque la lámpara, tirando de la misma y
coloque l

a nueva.
– Proceda en sentido inverso para su monta-
je. –
Coloque l
a tapa y cierre el tirante. Asegúre-
se de que durante la operación la junta
asienta bien en la tapa de la carcasa.
– Verifique el funcionamiento de la nueva
lámpara.
C

ambiar las lámparas del faro
dobl
e
Ubicación de las lámparas Fig. 93
Faro doble. Luz de posición
L
uz
de c

arretera
Luz de cruce
Luz intermitente
Luz DRL (luz de día LED)
A B
C
D
E Luz de posición y luz de carretera
Fig. 94
Faro doble. Fig. 95
Luz de posición y luz de carretera. Retirar la tapa
– Abra el capó del motor.
– Desplace el tirante 1 en el sentido de la
fl ec
h

a y saque la tapa ››› fig. 94. »
91
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
Cambiar la luz de posición – Extraiga el conector ››
› fig. 95 2 tirando
h ac
i
a afuera.
– Saque la lámpara, tirando de la misma y
coloque l

a nueva.
– Proceda en sentido inverso para su monta-
je.
– Co

loque la tapa y cierre el tirante. Asegúre-
se de que durante l
a operación la junta
asienta bien en la tapa de la carcasa.
– Verifique el funcionamiento de la nueva
lámpara.
C

ambiar la luz de carretera
– Extraiga el conector ›››
fig. 95 3 tirando
h ac
i
a afuera.
– Saque la lámpara, tirando de la misma y
coloque l

a nueva teniendo en cuenta los
rebajes del reflector para que quede bien
encajada.
– Proceda en sentido inverso para su monta-
je.
– Co

loque la tapa y cierre el tirante. Asegúre-
se de que durante l
a operación la junta
asienta bien en la tapa de la carcasa.
– Verifique el funcionamiento de la nueva
lámpara. L

uz de cruce
Fig. 96
Faro doble. Fig. 97
Luz de cruce. –
Abra el capó del motor.
– Desplace el tirante ››
›
fig. 96 1 en el senti-
do de l a fl
ec
ha y saque la tapa.
– Extraiga el conector ›››
fig. 97 2 de la lám-
p ar
a. –
D esen

ganche el resorte retentor ››› fig. 97
3 presionándolo hacia dentro y a la dere-
c h
a.
– Extr
aiga la lámpara y coloque la nueva de
modo que el salient
e de fijación del platillo
quede en el rebaje del reflector.
– Coloque el conector.
– Coloque la tapa y cierre el tirante. Asegúre-
se de que durante l

a operación la junta
asienta bien en la tapa de la carcasa.
– Verifique el funcionamiento de la nueva
lámpara.
L

uz intermitente Fig. 98
Luz intermitente. –
Abra el capó del motor.
– Gire el portalámparas ››
›
fig. 98 1 hacia la
iz quier
d
a y tire.
92

Fusibles y lámparas
– Saque l a bomb
i
lla presionando sobre el
portalámparas y gírela al mismo tiempo ha-
cia la izquierda.
– Proceda en sentido inverso para su monta-
je.
Camb

iar las lámparas del faro
AFS
Ubicac

ión de las lámparas Fig. 99
Lámparas del faro AFS. Luz intermitente
L
uz


xenón (cruce/carretera)
Cambiar la lámpara de xenón Los pasos para cambiar la lámpara son idén-
tic
o
s

a ambos lados del vehículo.
A B ATENCIÓN
Se recomienda cambiar esta lámpara en un
ta l

ler especializado. Lámpara luz intermitente
Fig. 100
Luz intermitente. –
Abra el capó del motor.
– Gire el portalámparas ››
›
fig. 100 A hacia
l a iz
quier
da y tire.
– Saque la bombilla presionando sobre el
portalámp

aras y gírela al mismo tiempo ha-
cia la izquierda.
– Proceda en sentido inverso para su monta-
je. Camb

iar las lámparas del faro
antiniebl
a
Lámpara del faro antiniebla Fig. 101
Faro antiniebla. Fig. 102
Faro antiniebla. –
Retire el tornillo ››
›
fig. 101 1 de la reja del
f ar
o antinie
bla utilizando un destornillador. »
93
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
– Se guid
ament
e desclipe las grapas situa-
das en el contorno de la reja haciendo un
pequeño movimiento de palanca.
– Retire los 3 tornillos ›››
fig. 102 2 para ex-
tr aer el
f
aro antiniebla.
– Retire la grapa metálica situada en la parte
superior del f

aro antiniebla tirando hacia el
exterior del vehículo ››› fig. 102 3 .
Lámpara del faro antiniebla versión FR Fig. 103
Faro antiniebla: acceso al conector y
al por
t

alámparas. –
Retire los 4 tornillos A
› ›
› fig. 103
del inte-
rior del pasarrueda y los 2 tornillos inferio-
res B
› ›
› fig. 103
del parachoques utilizan-
do un destornillador.
– Tire del parachoques hasta soltarlo de sus
anclaj

es para tener acceso al conector y al
portalámparas. Aviso
Debido a la dificultad de acceso a las lámpa-
ra s

del faro antiniebla, para la sustitución de
las mismas se recomienda dirigirse a un ser-
vicio técnico o taller especializado. Desmontar el portalámparas
Fig. 104
Faro antiniebla. –
Extraiga el conector ››
›
fig. 104 1 de la
lámp ar
a.
– Gir
e el portalámparas ›››
fig. 104 2 hacia
l a iz
quier
da y tire.
– Retire la bombilla presionando sobre el
portalámp

aras y gírela al mismo tiempo ha-
cia la izquierda.
– Proceda en sentido inverso para su monta-
je.
– Verifi

que el funcionamiento de la lámpara. Cambiar las lámparas posterio-
res
R

esumen de las luces posteriores en
pilotos LED LED
● Luz de freno
● Luz de posición
Lámpar a

s
● Luz de retroniebla
● Luz de marcha atrás
● Luz del intermitente
Acceso a los pilotos posteriores Fig. 105
Acceso a los pilotos posteriores. ●
Abra el portón trasero.
94

Fusibles y lámparas
● Gir e el
t
ornillo en el sentido de la flecha
con la mano o con la ayuda de un destornilla-
dor ››› fig. 105.
● Saque el piloto, tirando del mismo hacia
afuera.
C

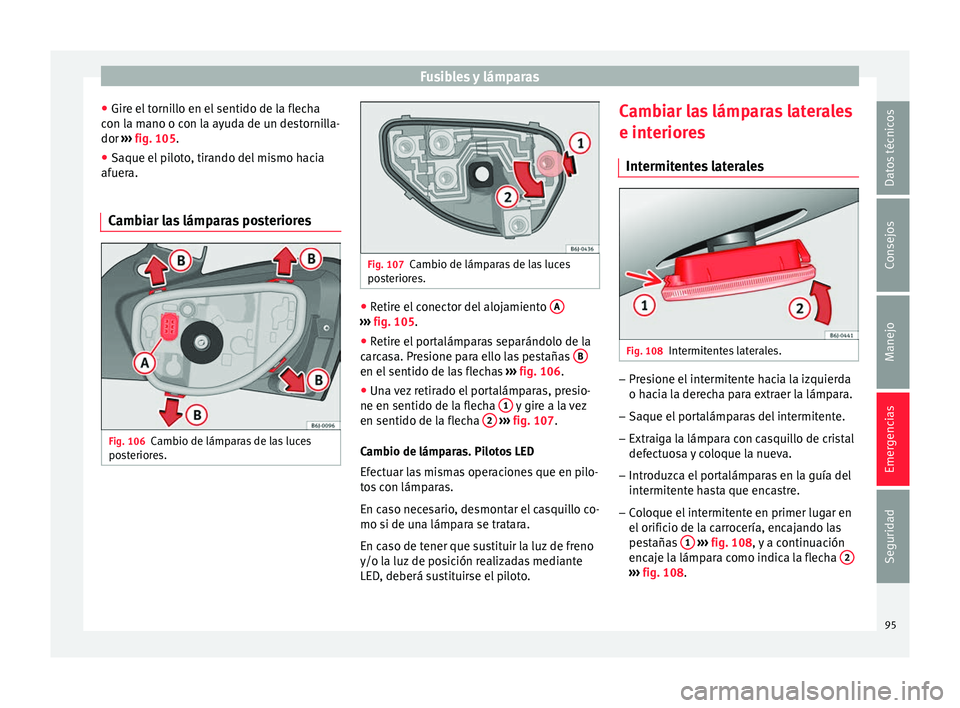

ambiar las lámparas posteriores Fig. 106
Cambio de lámparas de las luces
po s
t

eriores. Fig. 107
Cambio de lámparas de las luces
pos t

eriores. ●
Retire el conector del alojamiento A ›››
fig. 105.
● Retire el portalámparas separándolo de la
c ar
c

asa. Presione para ello las pestañas B en el sentido de las flechas
››
›
fig. 106.
● Una vez retirado el portalámparas, presio-
ne en sentido de la flec
ha 1 y gire a la vez
en sentido de l a fl
ec
ha 2
› ›
› fig. 107 .
Cambio de lámparas. Pilotos LED
Efectuar las mismas operaciones que en pilo-
tos con lámparas.
En caso necesario, desmontar el casquillo co-
mo si de una lámpara se tratara.
En caso de tener que sustituir la luz de freno
y/o la luz de posición realizadas mediante
LED, deberá sustituirse el piloto. Cambiar las lámparas laterales
e interiore

s
Intermitentes laterales Fig. 108
Intermitentes laterales. –
Presione el intermitente hacia la izquierda
o h ac
i

a la derecha para extraer la lámpara.
– Saque el portalámparas del intermitente.
– Extraiga la lámpara con casquillo de cristal
defectuo

sa y coloque la nueva.
– Introduzca el portalámparas en la guía del
intermitent

e hasta que encastre.
– Coloque el intermitente en primer lugar en
el orificio de l

a carrocería, encajando las
pestañas 1
› ›
› fig. 108
, y a continuación
encaje la lámpara como indica la flecha 2 ›››
fig. 108.
95
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
Luz de matrícula –
Introduzca un destornillador por su parte
plan
a en la hendidura dispuesta para ello y
extraiga la luz.
– Saque el portalámparas, girándolo hasta li-
berarlo.
– C

ambie la bombilla.
– Monte el portalámparas, girándolo hasta
encas

trarlo.
– Coloque la luz en el hueco correspondiente
y pr e

sione hasta percibir un “clic”.
Luz de freno adicional* Teniendo en cuenta la dificultad que requiere
el
c
amb

io de esta lámpara se debería realizar
en un servicio técnico. Luz interior y luces de lectura delante-
ras Fig. 109
Luz de lectura delantera. Para extraer el cristal
– Introduzca un destornillador fino por su
par
t

e plana entre la carcasa y el cristal
››› fig. 109.
– Retire el cristal con mucho cuidado, hacien-
do palanc

a para evitar posibles daños.
Para sustituir las lámparas – Tire de las lámparas hacia afuera.
– Para extraer la lámpara central, sujétela y
pres

ione hacia un lado.
Para el montaje – Proceda a la inversa, presionando ligera-
mente en la

zona exterior del piloto. –
Coloque en primer lug
ar el cristal con las
pestañas de fijación pequeñas sobre el
marco del interruptor. A continuación pre-
sione en la parte delantera hasta que las
dos pestañas largas encajen en el soporte.
Luz del maletero* Fig. 110
Luz del maletero. Fig. 111
Luz del maletero.96

Fusibles y lámparas
– Extr aig
a l
a tulipa haciendo presión sobre el
borde de la parte interior de la misma (fle-
cha) con ayuda de un destornillador por su parte plana ››› fig. 110.
– Presione la lámpara lateralmente y extrái-
gala del

alojamiento ››› fig. 111.
97Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
Fig. 112
Tablero de instrumentos.98
