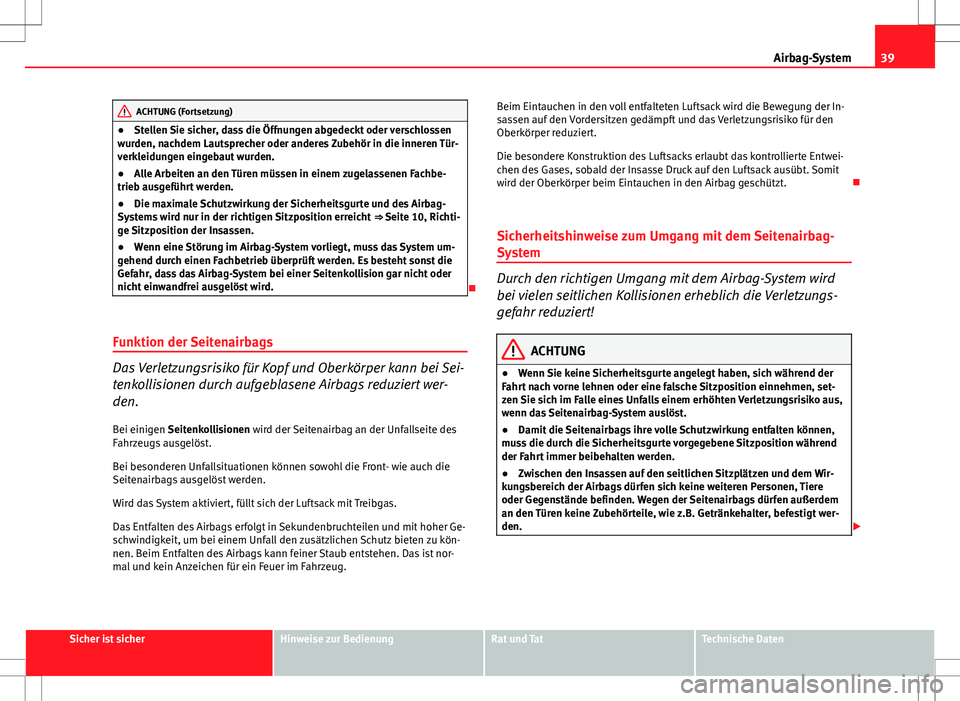

Page 41 of 294
39
Airbag-System
ACHTUNG (Fortsetzung)
● Stellen Sie sicher, dass die Öffnungen abgedeckt oder verschlossen
wurden, nachdem Lautsprecher oder anderes Zubehör in die inneren Tür-
verkleidungen eingebaut wurden.
● Alle Arbeiten an den Türen müssen in einem zugelassenen Fachbe-
trieb ausgeführt werden.
● Die maximale Schutzwirkung der Sicherheitsgurte und des Airbag-
Systems wird nur in der richtigen Sitzposition erreicht ⇒ Seite 10, Richti-
ge Sitzposition der Insassen.
● Wenn eine Störung im Airbag-System vorliegt, muss das System um-
gehend durch einen Fachbetrieb überprüft werden. Es besteht sonst die
Gefahr, dass das Airbag-System bei einer Seitenkollision gar nicht oder
nicht einwandfrei ausgelöst wird.
Funktion der Seitenairbags
Das Verletzungsrisiko für Kopf und Oberkörper kann bei Sei-
tenkollisionen durch aufgeblasene Airbags reduziert wer-
den.
Bei einigen Seitenkollisionen wird der Seitenairbag an der Unfallseite des
Fahrzeugs ausgelöst.
Bei besonderen Unfallsituationen können sowohl die Front- wie auch die
Seitenairbags ausgelöst werden.
Wird das System aktiviert, füllt sich der Luftsack mit Treibgas.
Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher Ge-
schwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu kön-
nen. Beim Entfalten des Airbags kann feiner Staub entstehen. Das ist nor-
mal und kein Anzeichen für ein Feuer im Fahrzeug. Beim Eintauchen in den voll entfalteten Luftsack wird die Bewegung der In-
sassen auf den Vordersitzen gedämpft und das Verletzungsrisiko für den
Oberkörper reduziert.
Die besondere Konstruktion des Luftsacks erlaubt das kontrollierte Entwei-
chen des Gases, sobald der Insasse Druck auf den Luftsack ausübt. Somit
wird der Oberkörper beim Eintauchen in den Airbag geschützt.
Sicherheitshinweise zum Umgang mit dem Seitenairbag-
System
Durch den richtigen Umgang mit dem Airbag-System wird
bei vielen seitlichen Kollisionen erheblich die Verletzungs-
gefahr reduziert!
ACHTUNG
● Wenn Sie keine Sicherheitsgurte angelegt haben, sich während der
Fahrt nach vorne lehnen oder eine falsche Sitzposition einnehmen, set-
zen Sie sich im Falle eines Unfalls einem erhöhten Verletzungsrisiko aus,
wenn das Seitenairbag-System auslöst.
● Damit die Seitenairbags ihre volle Schutzwirkung entfalten können,
muss die durch die Sicherheitsgurte vorgegebene Sitzposition während
der Fahrt immer beibehalten werden.
● Zwischen den Insassen auf den seitlichen Sitzplätzen und dem Wir-
kungsbereich der Airbags dürfen sich keine weiteren Personen, Tiere
oder Gegenstände befinden. Wegen der Seitenairbags dürfen außerdem
an den Türen keine Zubehörteile, wie z.B. Getränkehalter, befestigt wer-
den.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

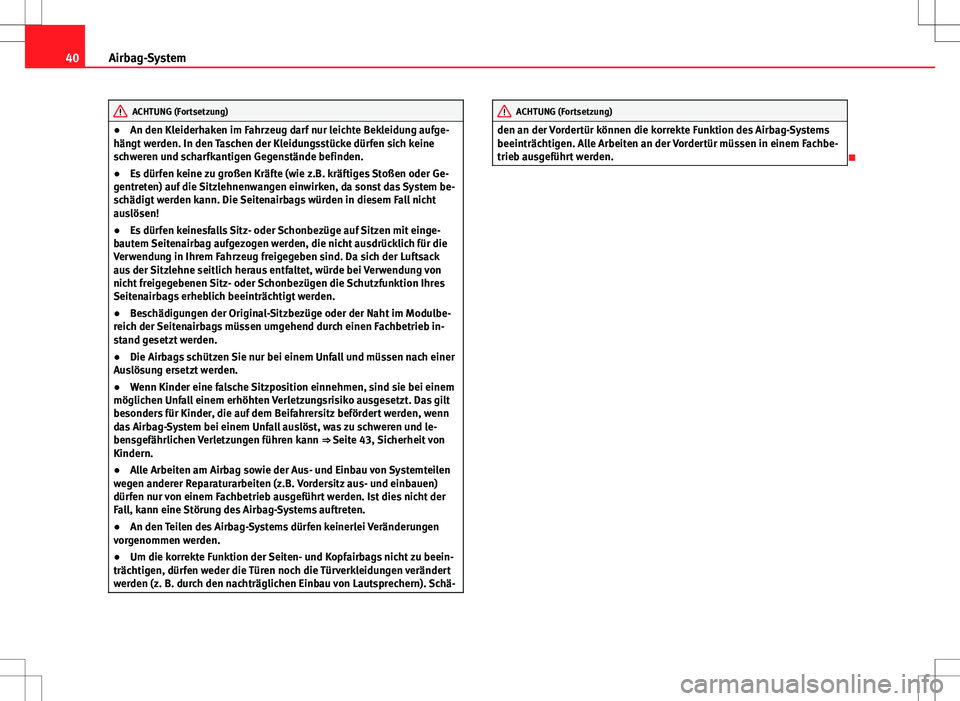

Page 42 of 294
40Airbag-System
ACHTUNG (Fortsetzung)
● An den Kleiderhaken im Fahrzeug darf nur leichte Bekleidung aufge-
hängt werden. In den Taschen der Kleidungsstücke dürfen sich keine
schweren und scharfkantigen Gegenstände befinden.
● Es dürfen keine zu großen Kräfte (wie z.B. kräftiges Stoßen oder Ge-
gentreten) auf die Sitzlehnenwangen einwirken, da sonst das System be-
schädigt werden kann. Die Seitenairbags würden in diesem Fall nicht
auslösen!
● Es dürfen keinesfalls Sitz- oder Schonbezüge auf Sitzen mit einge-
bautem Seitenairbag aufgezogen werden, die nicht ausdrücklich für die
Verwendung in Ihrem Fahrzeug freigegeben sind. Da sich der Luftsack
aus der Sitzlehne seitlich heraus entfaltet, würde bei Verwendung von
nicht freigegebenen Sitz- oder Schonbezügen die Schutzfunktion Ihres
Seitenairbags erheblich beeinträchtigt werden.
● Beschädigungen der Original-Sitzbezüge oder der Naht im Modulbe-
reich der Seitenairbags müssen umgehend durch einen Fachbetrieb in-
stand gesetzt werden.
● Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
● Wenn Kinder eine falsche Sitzposition einnehmen, sind sie bei einem
möglichen Unfall einem erhöhten Verletzungsrisiko ausgesetzt. Das gilt
besonders für Kinder, die auf dem Beifahrersitz befördert werden, wenn
das Airbag-System bei einem Unfall auslöst, was zu schweren und le-
bensgefährlichen Verletzungen führen kann ⇒ Seite 43, Sicherheit von
Kindern.
● Alle Arbeiten am Airbag sowie der Aus- und Einbau von Systemteilen
wegen anderer Reparaturarbeiten (z.B. Vordersitz aus- und einbauen)
dürfen nur von einem Fachbetrieb ausgeführt werden. Ist dies nicht der
Fall, kann eine Störung des Airbag-Systems auftreten.
● An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen
vorgenommen werden.
● Um die korrekte Funktion der Seiten- und Kopfairbags nicht zu beein-
trächtigen, dürfen weder die Türen noch die Türverkleidungen verändert
werden (z. B. durch den nachträglichen Einbau von Lautsprechern). Schä-ACHTUNG (Fortsetzung)
den an der Vordertür können die korrekte Funktion des Airbag-Systems
beeinträchtigen. Alle Arbeiten an der Vordertür müssen in einem Fachbe-
trieb ausgeführt werden.

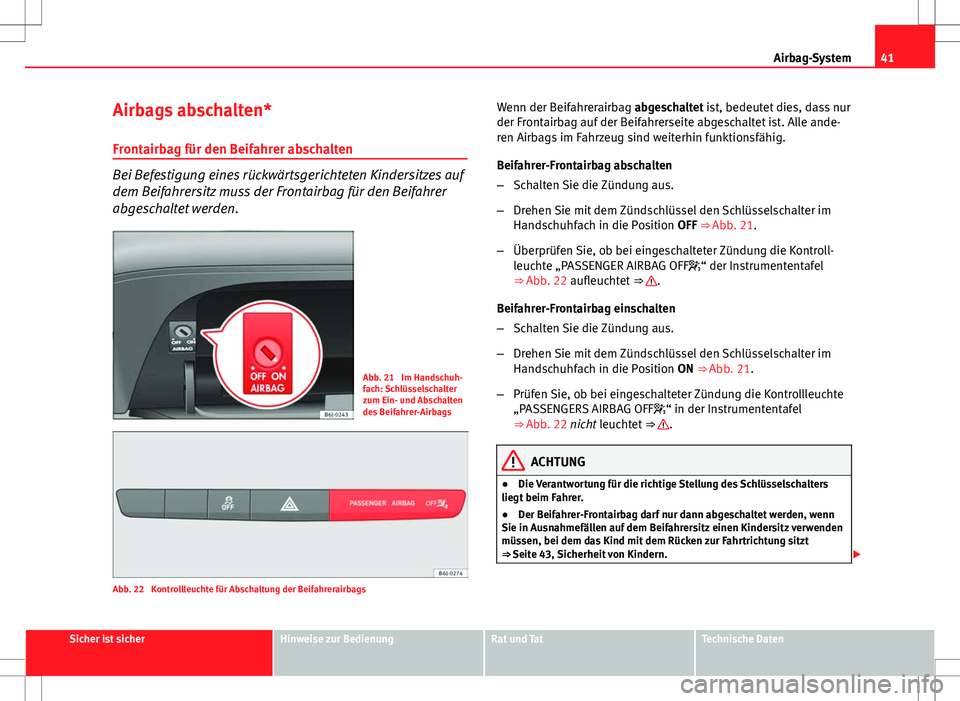

Page 43 of 294
41
Airbag-System
Airbags abschalten*
Frontairbag für den Beifahrer abschalten
Bei Befestigung eines rückwärtsgerichteten Kindersitzes auf
dem Beifahrersitz muss der Frontairbag für den Beifahrer
abgeschaltet werden.
Abb. 21 Im Handschuh-
fach: Schlüsselschalter
zum Ein- und Abschalten
des Beifahrer-Airbags
Abb. 22 Kontrollleuchte für Abschaltung der Beifahrerairbags Wenn der Beifahrerairbag abgeschaltet ist, bedeutet dies, dass nur
der Frontairbag auf der Beifahrerseite abgeschaltet ist. Alle ande-
ren Airbags im Fahrzeug sind weiterhin funktionsfähig.
Beifahrer-Frontairbag abschalten
–
Schalten Sie die Zündung aus.
– Drehen Sie mit dem Zündschlüssel den Schlüsselschalter im
Handschuhfach in die Position OFF ⇒ Abb. 21.
– Überprüfen Sie, ob bei eingeschalteter Zündung die Kontroll-
leuchte „PASSENGER AIRBAG OFF“ der Instrumententafel
⇒ Abb. 22 aufleuchtet ⇒
.
Beifahrer-Frontairbag einschalten
– Schalten Sie die Zündung aus.
– Drehen Sie mit dem Zündschlüssel den Schlüsselschalter im
Handschuhfach in die Position ON ⇒ Abb. 21.
– Prüfen Sie, ob bei eingeschalteter Zündung die Kontrollleuchte
„PASSENGERS AIRBAG OFF “ in der Instrumententafel
⇒ Abb. 22 nicht leuchtet ⇒
.
ACHTUNG
● Die Verantwortung für die richtige Stellung des Schlüsselschalters
liegt beim Fahrer.
● Der Beifahrer-Frontairbag darf nur dann abgeschaltet werden, wenn
Sie in Ausnahmefällen auf dem Beifahrersitz einen Kindersitz verwenden
müssen, bei dem das Kind mit dem Rücken zur Fahrtrichtung sitzt
⇒ Seite 43, Sicherheit von Kindern.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

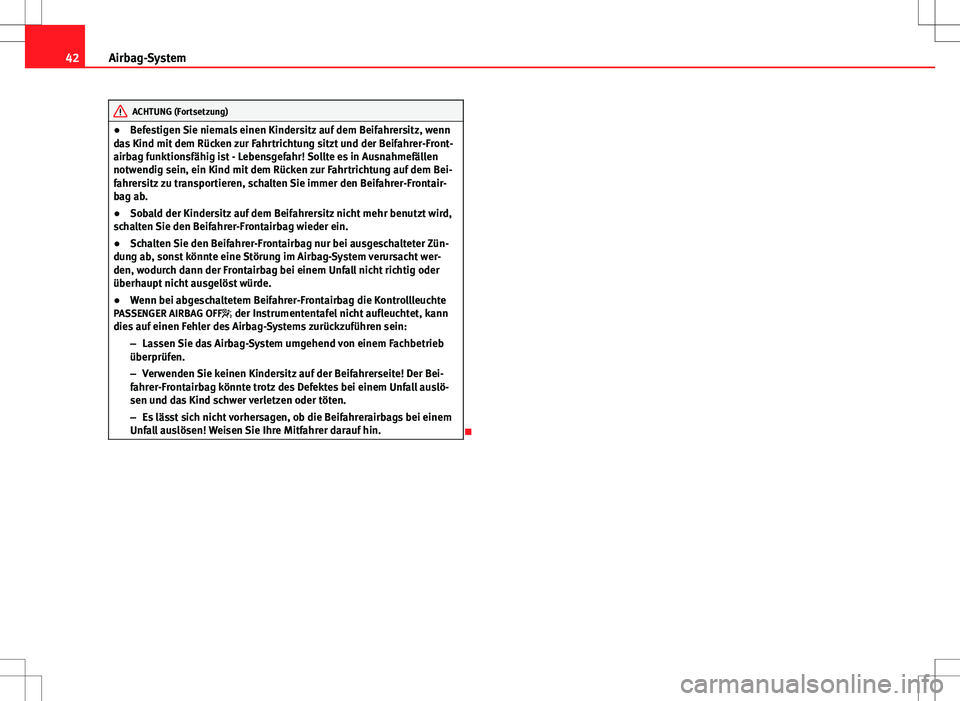

Page 44 of 294
42Airbag-System
ACHTUNG (Fortsetzung)
● Befestigen Sie niemals einen Kindersitz auf dem Beifahrersitz, wenn
das Kind mit dem Rücken zur Fahrtrichtung sitzt und der Beifahrer-Front-
airbag funktionsfähig ist - Lebensgefahr! Sollte es in Ausnahmefällen
notwendig sein, ein Kind mit dem Rücken zur Fahrtrichtung auf dem Bei-
fahrersitz zu transportieren, schalten Sie immer den Beifahrer-Frontair-
bag ab.
● Sobald der Kindersitz auf dem Beifahrersitz nicht mehr benutzt wird,
schalten Sie den Beifahrer-Frontairbag wieder ein.
● Schalten Sie den Beifahrer-Frontairbag nur bei ausgeschalteter Zün-
dung ab, sonst könnte eine Störung im Airbag-System verursacht wer-
den, wodurch dann der Frontairbag bei einem Unfall nicht richtig oder
überhaupt nicht ausgelöst würde.
● Wenn bei abgeschaltetem Beifahrer-Frontairbag die Kontrollleuchte
PASSENGER AIRBAG OFF der Instrumententafel nicht aufleuchtet, kann
dies auf einen Fehler des Airbag-Systems zurückzuführen sein:
–Lassen Sie das Airbag-System umgehend von einem Fachbetrieb
überprüfen.
– Verwenden Sie keinen Kindersitz auf der Beifahrerseite! Der Bei-
fahrer-Frontairbag könnte trotz des Defektes bei einem Unfall auslö-
sen und das Kind schwer verletzen oder töten.
– Es lässt sich nicht vorhersagen, ob die Beifahrerairbags bei einem
Unfall auslösen! Weisen Sie Ihre Mitfahrer darauf hin.

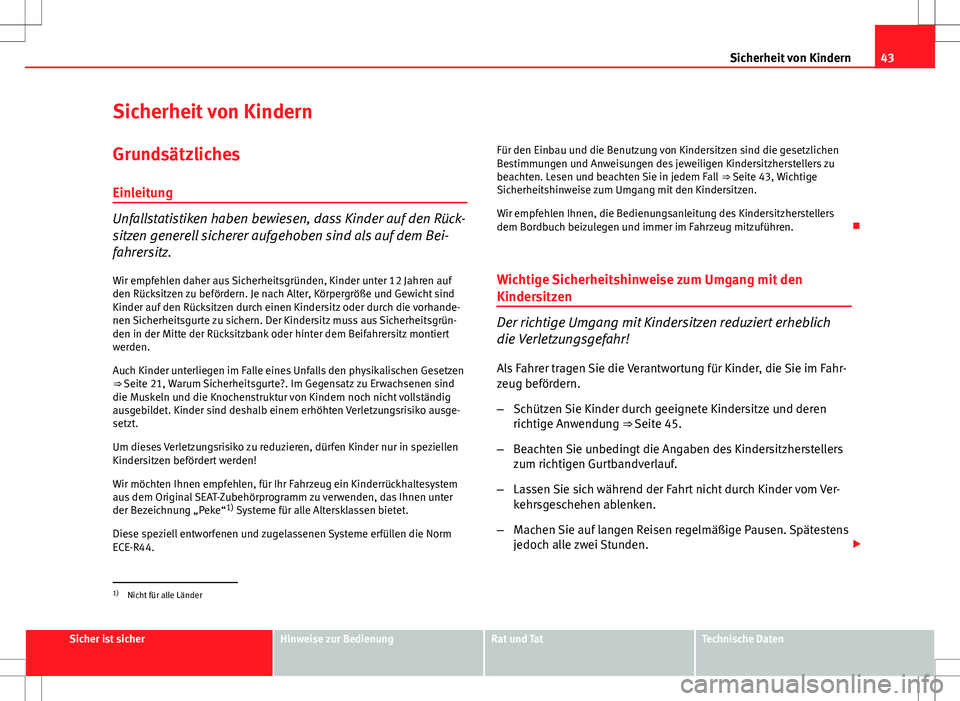

Page 45 of 294
43
Sicherheit von Kindern
Sicherheit von Kindern
Grundsätzliches Einleitung
Unfallstatistiken haben bewiesen, dass Kinder auf den Rück-
sitzen generell sicherer aufgehoben sind als auf dem Bei-
fahrersitz.
Wir empfehlen daher aus Sicherheitsgründen, Kinder unter 12 Jahren auf
den Rücksitzen zu befördern. Je nach Alter, Körpergröße und Gewicht sind
Kinder auf den Rücksitzen durch einen Kindersitz oder durch die vorhande-
nen Sicherheitsgurte zu sichern. Der Kindersitz muss aus Sicherheitsgrün-
den in der Mitte der Rücksitzbank oder hinter dem Beifahrersitz montiert
werden.
Auch Kinder unterliegen im Falle eines Unfalls den physikalischen Gesetzen
⇒ Seite 21, Warum Sicherheitsgurte?. Im Gegensatz zu Erwachsenen sind
die Muskeln und die Knochenstruktur von Kindern noch nicht vollständig
ausgebildet. Kinder sind deshalb einem erhöhten Verletzungsrisiko ausge-
setzt.
Um dieses Verletzungsrisiko zu reduzieren, dürfen Kinder nur in speziellen
Kindersitzen befördert werden!
Wir möchten Ihnen empfehlen, für Ihr Fahrzeug ein Kinderrückhaltesystem
aus dem Original SEAT-Zubehörprogramm zu verwenden, das Ihnen unter
der Bezeichnung „Peke“ 1)
Systeme für alle Altersklassen bietet.
Diese speziell entworfenen und zugelassenen Systeme erfüllen die Norm
ECE-R44. Für den Einbau und die Benutzung von Kindersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten. Lesen und beachten Sie in jedem Fall
⇒ Seite 43, Wichtige
Sicherheitshinweise zum Umgang mit den Kindersitzen.
Wir empfehlen Ihnen, die Bedienungsanleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
Wichtige Sicherheitshinweise zum Umgang mit den
Kindersitzen
Der richtige Umgang mit Kindersitzen reduziert erheblich
die Verletzungsgefahr! Als Fahrer tragen Sie die Verantwortung für Kinder, die Sie im Fahr-
zeug befördern.
– Schützen Sie Kinder durch geeignete Kindersitze und deren
richtige Anwendung ⇒ Seite 45.
– Beachten Sie unbedingt die Angaben des Kindersitzherstellers
zum richtigen Gurtbandverlauf.
– Lassen Sie sich während der Fahrt nicht durch Kinder vom Ver-
kehrsgeschehen ablenken.
– Machen Sie auf langen Reisen regelmäßige Pausen. Spätestens
jedoch alle zwei Stunden.
1)
Nicht für alle Länder
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

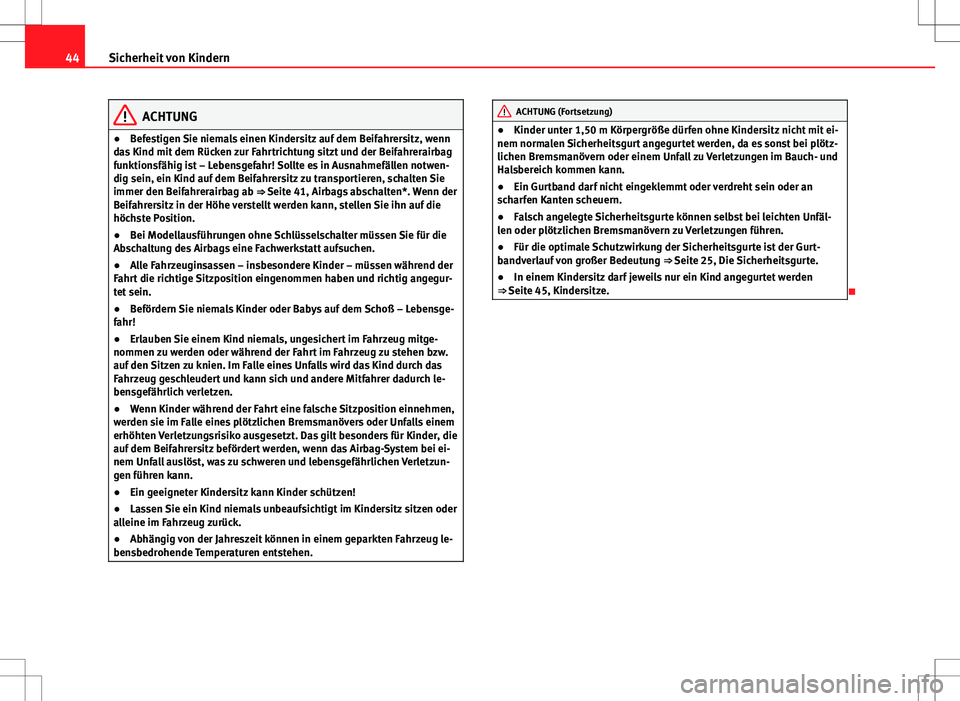

Page 46 of 294
44Sicherheit von Kindern
ACHTUNG
● Befestigen Sie niemals einen Kindersitz auf dem Beifahrersitz, wenn
das Kind mit dem Rücken zur Fahrtrichtung sitzt und der Beifahrerairbag
funktionsfähig ist – Lebensgefahr! Sollte es in Ausnahmefällen notwen-
dig sein, ein Kind auf dem Beifahrersitz zu transportieren, schalten Sie
immer den Beifahrerairbag ab ⇒ Seite 41, Airbags abschalten*. Wenn der
Beifahrersitz in der Höhe verstellt werden kann, stellen Sie ihn auf die
höchste Position.
● Bei Modellausführungen ohne Schlüsselschalter müssen Sie für die
Abschaltung des Airbags eine Fachwerkstatt aufsuchen.
● Alle Fahrzeuginsassen – insbesondere Kinder – müssen während der
Fahrt die richtige Sitzposition eingenommen haben und richtig angegur-
tet sein.
● Befördern Sie niemals Kinder oder Babys auf dem Schoß – Lebensge-
fahr!
● Erlauben Sie einem Kind niemals, ungesichert im Fahrzeug mitge-
nommen zu werden oder während der Fahrt im Fahrzeug zu stehen bzw.
auf den Sitzen zu knien. Im Falle eines Unfalls wird das Kind durch das
Fahrzeug geschleudert und kann sich und andere Mitfahrer dadurch le-
bensgefährlich verletzen.
● Wenn Kinder während der Fahrt eine falsche Sitzposition einnehmen,
werden sie im Falle eines plötzlichen Bremsmanövers oder Unfalls einem
erhöhten Verletzungsrisiko ausgesetzt. Das gilt besonders für Kinder, die
auf dem Beifahrersitz befördert werden, wenn das Airbag-System bei ei-
nem Unfall auslöst, was zu schweren und lebensgefährlichen Verletzun-
gen führen kann.
● Ein geeigneter Kindersitz kann Kinder schützen!
● Lassen Sie ein Kind niemals unbeaufsichtigt im Kindersitz sitzen oder
alleine im Fahrzeug zurück.
● Abhängig von der Jahreszeit können in einem geparkten Fahrzeug le-
bensbedrohende Temperaturen entstehen.ACHTUNG (Fortsetzung)
● Kinder unter 1,50 m Körpergröße dürfen ohne Kindersitz nicht mit ei-
nem normalen Sicherheitsgurt angegurtet werden, da es sonst bei plötz-
lichen Bremsmanövern oder einem Unfall zu Verletzungen im Bauch- und
Halsbereich kommen kann.
● Ein Gurtband darf nicht eingeklemmt oder verdreht sein oder an
scharfen Kanten scheuern.
● Falsch angelegte Sicherheitsgurte können selbst bei leichten Unfäl-
len oder plötzlichen Bremsmanövern zu Verletzungen führen.
● Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurt-
bandverlauf von großer Bedeutung ⇒ Seite 25, Die Sicherheitsgurte.
● In einem Kindersitz darf jeweils nur ein Kind angegurtet werden
⇒ Seite 45, Kindersitze.

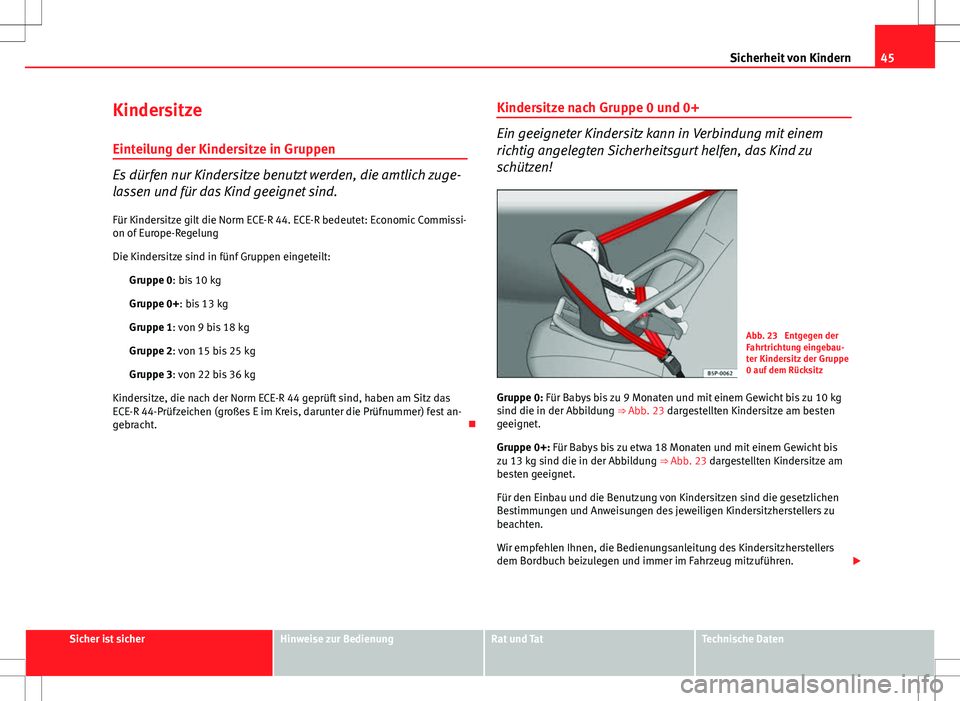

Page 47 of 294
45
Sicherheit von Kindern
Kindersitze
Einteilung der Kindersitze in Gruppen
Es dürfen nur Kindersitze benutzt werden, die amtlich zuge-
lassen und für das Kind geeignet sind. Für Kindersitze gilt die Norm ECE-R 44. ECE-R bedeutet: Economic Commissi-
on of Europe-Regelung
Die Kindersitze sind in fünf Gruppen eingeteilt: Gruppe 0: bis 10 kg
Gruppe 0+: bis 13 kg
Gruppe 1: von 9 bis 18 kg
Gruppe 2: von 15 bis 25 kg
Gruppe 3: von 22 bis 36 kg
Kindersitze, die nach der Norm ECE-R 44 geprüft sind, haben am Sitz das
ECE-R 44-Prüfzeichen (großes E im Kreis, darunter die Prüfnummer) fest an-
gebracht. Kindersitze nach Gruppe 0 und 0+
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, das Kind zu
schützen!
Abb. 23 Entgegen der
Fahrtrichtung eingebau-
ter Kindersitz der Gruppe
0 auf dem Rücksitz
Gruppe 0: Für Babys bis zu 9 Monaten und mit einem Gewicht bis zu 10 kg
sind die in der Abbildung ⇒ Abb. 23 dargestellten Kindersitze am besten
geeignet.
Gruppe 0+: Für Babys bis zu etwa 18 Monaten und mit einem Gewicht bis
zu 13 kg sind die in der Abbildung ⇒ Abb. 23 dargestellten Kindersitze am
besten geeignet.
Für den Einbau und die Benutzung von Kindersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten.
Wir empfehlen Ihnen, die Bedienungsanleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

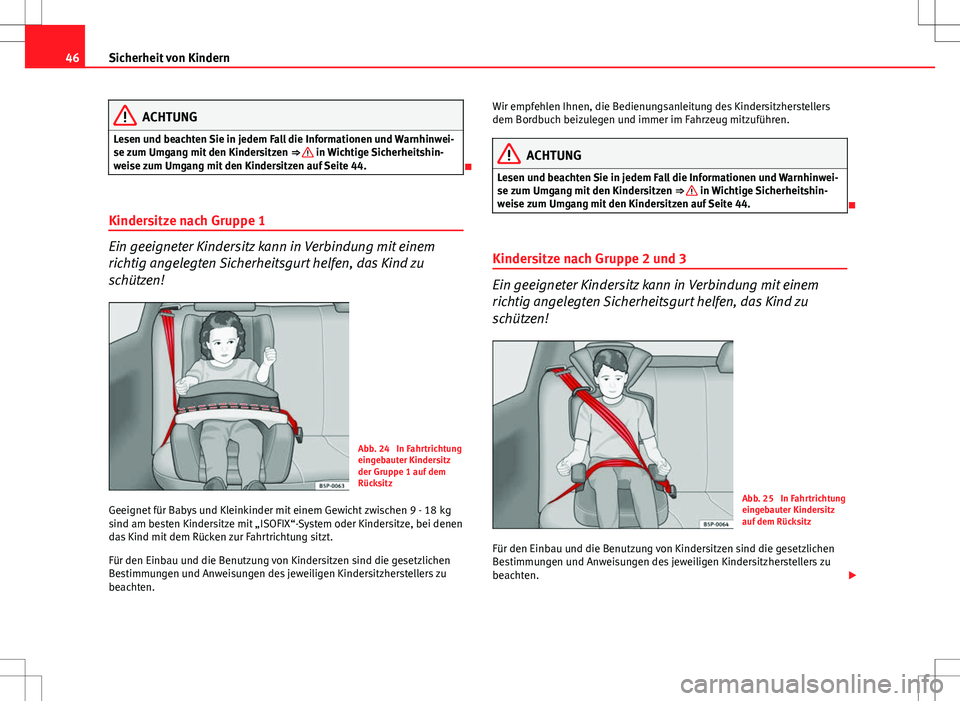

Page 48 of 294
46Sicherheit von Kindern
ACHTUNG
Lesen und beachten Sie in jedem Fall die Informationen und Warnhinwei-
se zum Umgang mit den Kindersitzen ⇒
in Wichtige Sicherheitshin-
weise zum Umgang mit den Kindersitzen auf Seite 44.
Kindersitze nach Gruppe 1
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, das Kind zu
schützen!
Abb. 24 In Fahrtrichtung
eingebauter Kindersitz
der Gruppe 1 auf dem
Rücksitz
Geeignet für Babys und Kleinkinder mit einem Gewicht zwischen 9 - 18 kg
sind am besten Kindersitze mit „ISOFIX“-System oder Kindersitze, bei denen
das Kind mit dem Rücken zur Fahrtrichtung sitzt.
Für den Einbau und die Benutzung von Kindersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten. Wir empfehlen Ihnen, die Bedienungsanleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
ACHTUNG
Lesen und beachten Sie in jedem Fall die Informationen und Warnhinwei-
se zum Umgang mit den Kindersitzen ⇒
in Wichtige Sicherheitshin-
weise zum Umgang mit den Kindersitzen auf Seite 44.
Kindersitze nach Gruppe 2 und 3
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, das Kind zu
schützen!
Abb. 25 In Fahrtrichtung
eingebauter Kindersitz
auf dem Rücksitz
Für den Einbau und die Benutzung von Kindersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten.

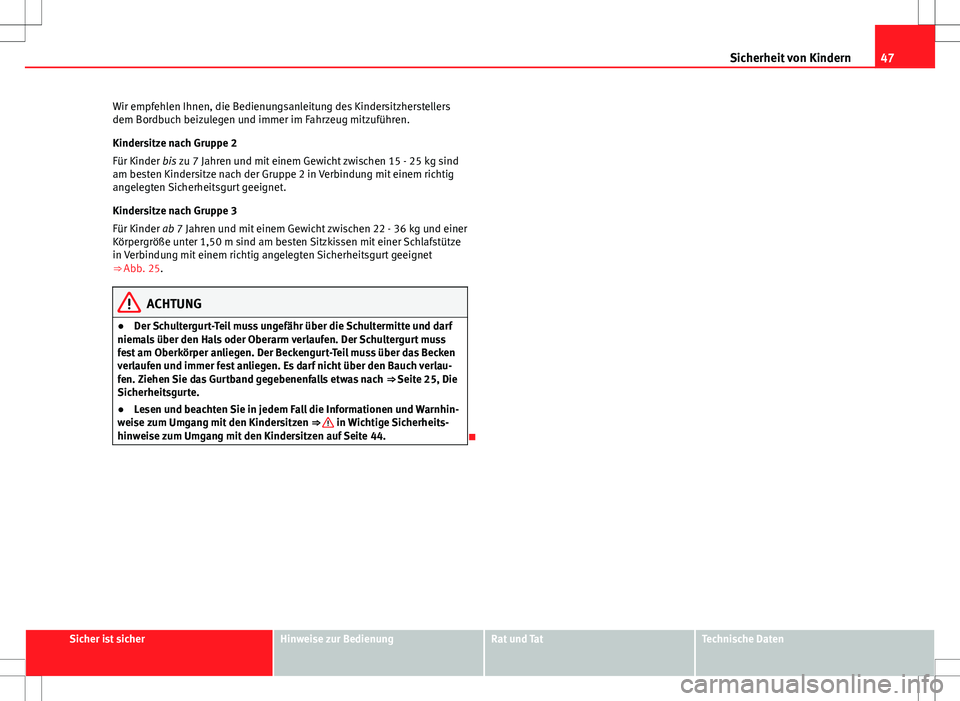

Page 49 of 294
47
Sicherheit von Kindern
Wir empfehlen Ihnen, die Bedienungsanleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
Kindersitze nach Gruppe 2
Für Kinder bis zu 7 Jahren und mit einem Gewicht zwischen 15 - 25 kg sind
am besten Kindersitze nach der Gruppe 2 in Verbindung mit einem richtig
angelegten Sicherheitsgurt geeignet.
Kindersitze nach Gruppe 3
Für Kinder ab 7 Jahren und mit einem Gewicht zwischen 22 - 36 kg und einer
Körpergröße unter 1,50 m sind am besten Sitzkissen mit einer Schlafstütze
in Verbindung mit einem richtig angelegten Sicherheitsgurt geeignet
⇒ Abb. 25.
ACHTUNG
● Der Schultergurt-Teil muss ungefähr über die Schultermitte und darf
niemals über den Hals oder Oberarm verlaufen. Der Schultergurt muss
fest am Oberkörper anliegen. Der Beckengurt-Teil muss über das Becken
verlaufen und immer fest anliegen. Es darf nicht über den Bauch verlau-
fen. Ziehen Sie das Gurtband gegebenenfalls etwas nach ⇒ Seite 25, Die
Sicherheitsgurte.
● Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit den Kindersitzen ⇒
in Wichtige Sicherheits-
hinweise zum Umgang mit den Kindersitzen auf Seite 44.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

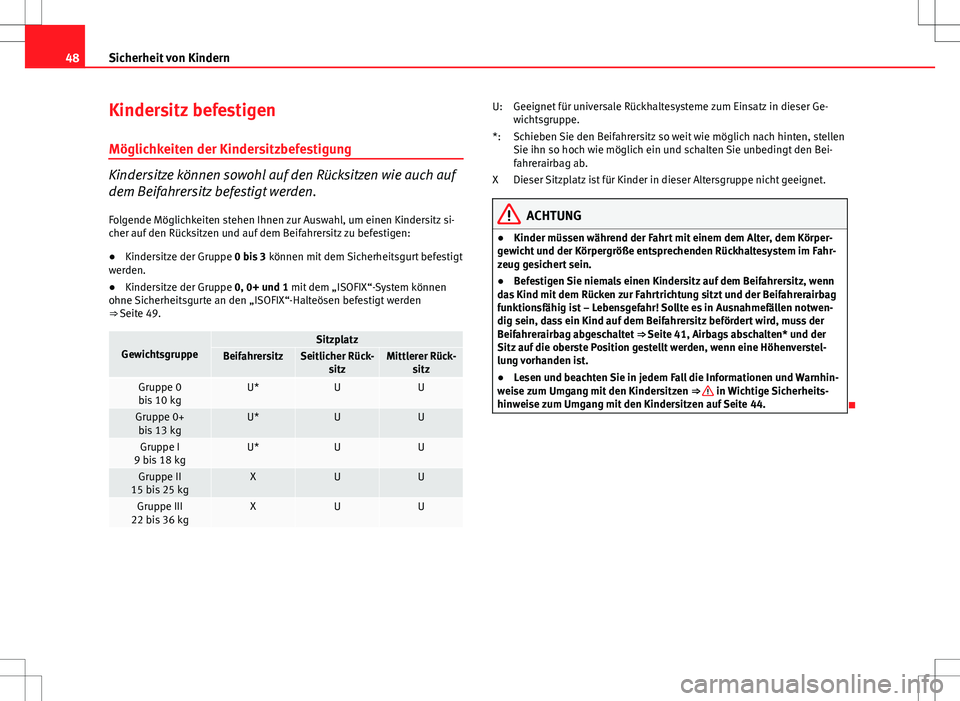

Page 50 of 294
48Sicherheit von Kindern
Kindersitz befestigen
Möglichkeiten der Kindersitzbefestigung
Kindersitze können sowohl auf den Rücksitzen wie auch auf
dem Beifahrersitz befestigt werden.
Folgende Möglichkeiten stehen Ihnen zur Auswahl, um einen Kindersitz si-
cher auf den Rücksitzen und auf dem Beifahrersitz zu befestigen:
●Kindersitze der Gruppe 0 bis 3 können mit dem Sicherheitsgurt befestigt
werden.
● Kindersitze der Gruppe 0, 0+ und 1 mit dem „ISOFIX“-System können
ohne Sicherheitsgurte an den „ISOFIX“-Halteösen befestigt werden
⇒ Seite 49.
GewichtsgruppeSitzplatzBeifahrersitzSeitlicher Rück- sitzMittlerer Rück-sitz
Gruppe 0bis 10 kgU*UU
Gruppe 0+ bis 13 kgU*UU
Gruppe I
9 bis 18 kgU*UU
Gruppe II
15 bis 25 kgXUU
Gruppe III
22 bis 36 kgXUU
Geeignet für universale Rückhaltesysteme zum Einsatz in dieser Ge-
wichtsgruppe.
Schieben Sie den Beifahrersitz so weit wie möglich nach hinten, stellen
Sie ihn so hoch wie möglich ein und schalten Sie unbedingt den Bei-
fahrerairbag ab.
Dieser Sitzplatz ist für Kinder in dieser Altersgruppe nicht geeignet.
ACHTUNG
● Kinder müssen während der Fahrt mit einem dem Alter, dem Körper-
gewicht und der Körpergröße entsprechenden Rückhaltesystem im Fahr-
zeug gesichert sein.
● Befestigen Sie niemals einen Kindersitz auf dem Beifahrersitz, wenn
das Kind mit dem Rücken zur Fahrtrichtung sitzt und der Beifahrerairbag
funktionsfähig ist – Lebensgefahr! Sollte es in Ausnahmefällen notwen-
dig sein, dass ein Kind auf dem Beifahrersitz befördert wird, muss der
Beifahrerairbag abgeschaltet ⇒ Seite 41, Airbags abschalten* und der
Sitz auf die oberste Position gestellt werden, wenn eine Höhenverstel-
lung vorhanden ist.
● Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit den Kindersitzen ⇒
in Wichtige Sicherheits-
hinweise zum Umgang mit den Kindersitzen auf Seite 44.
U:
*:
X
