Cockpit
ACHTUNG
Autogas ist eine hochexplosive und leicht entflammbare Substanz. Es
kann schwere Verbrennungen und andere Verletzungen verursachen.
● Treffen Sie angemessene Vorsichtsmaßnahmen, um jegliche Brand-
und Explosionsgefahr zu vermeiden.
● Wird das Fahrzeug in einem geschlossenen Raum abgestellt (z. B. in
einer Garage), sollten Sie sich vergewissern, dass dieser über eine natür-
liche oder mechanische Belüftung verfügt, die einen eventuellen Gasaus-
tritt neutralisieren kann.
Hinweis
● Beim durchschnittlichen Kraftstoffverbrauch und der Restreichweite, die
in der Multifunktionsanzeige (MFA) 1)
am Display 2)
des Kombiinstruments
angezeigt werden, handelt es sich um annähernde Werte.
● Abhängig von der Betriebsart (Autogas oder Benzinbetrieb) werden in
der MFA zwei verschiedene Verbrauchswerte angezeigt.
● Bitte überprüfen Sie den Kraftstoffvorrat im Tank anhand der Kraftstoff-
vorratsanzeige im Kombiinstrument ⇒ Seite 59.
● Werden häufig Kurzstrecken zurückgelegt - insbesondere bei niedriger
Außentemperatur-, wird das Fahrzeug öfter mit Benzin als mit Autogas be-
trieben. Deshalb leert sich der Benzinvorratsbehälter möglicherweise
schneller als der Autogas-Vorratsbehälter. Display im Kombiinstrument

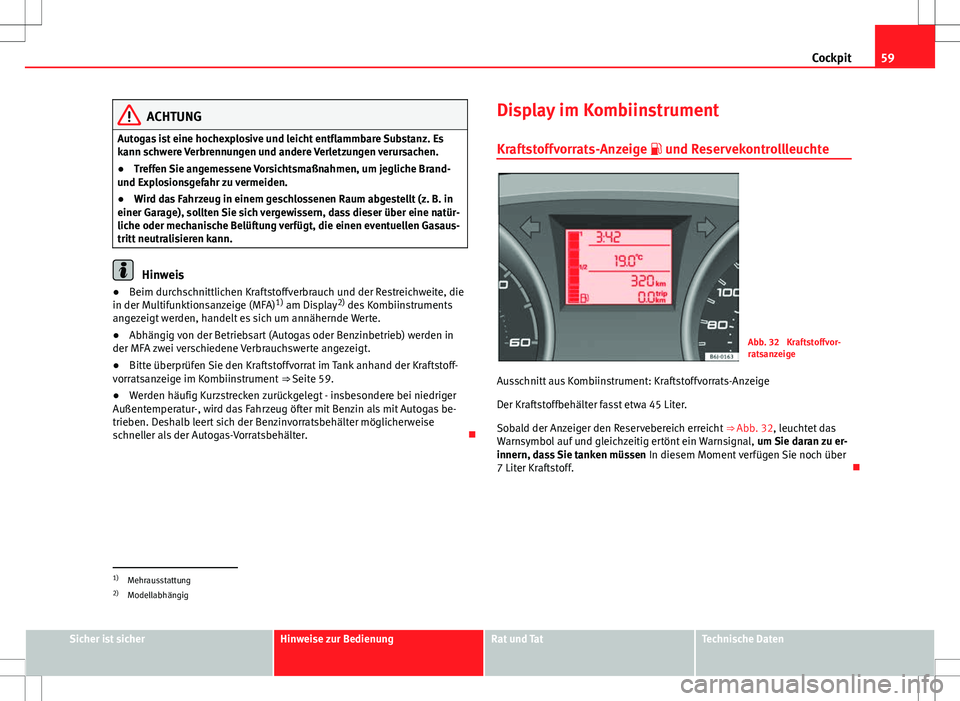

Kraftstoffvorrats-Anzeige und Reservekontrollleuchte
Abb. 32 Kraftstoffvor-
ratsanzeige
Ausschnitt aus Kombiinstrument: Kraftstoffvorrats-Anzeige
Der Kraftstoffbehälter fasst etwa 45 Liter.
Sobald der Anzeiger den Reservebereich erreicht ⇒ Abb. 32, leuchtet das
Warnsymbol auf und gleichzeitig ertönt ein Warnsignal, um Sie daran zu er-
innern, dass Sie tanken müssen In diesem Moment verfügen Sie noch über
7 Liter Kraftstoff.
1)
Mehrausstattung
2) Modellabhängig
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 62 of 294
60Cockpit

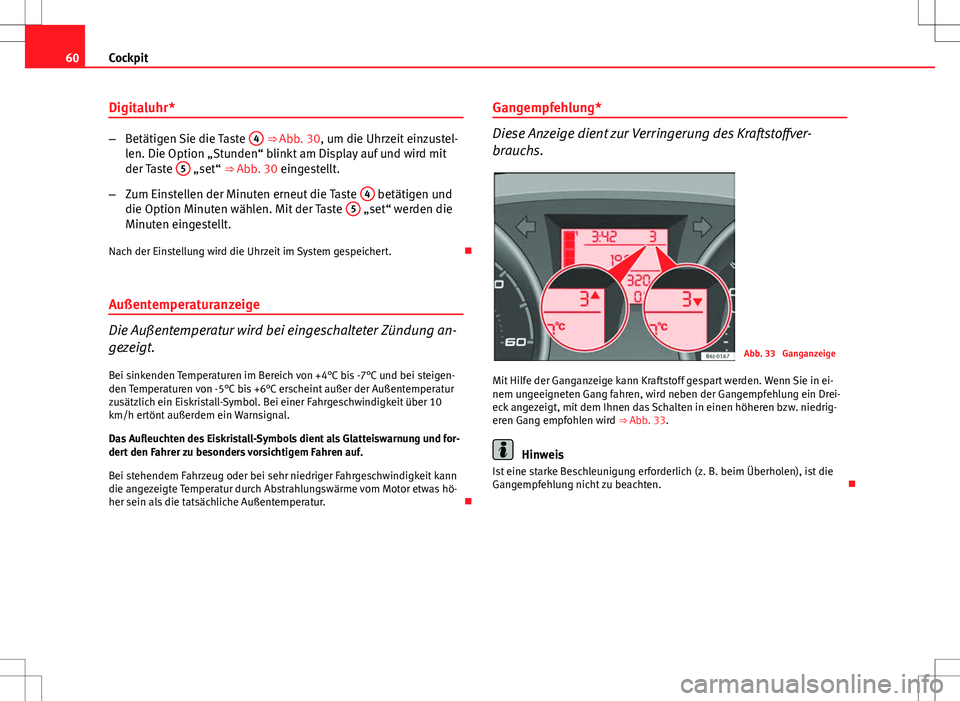

Digitaluhr*
–Betätigen Sie die Taste 4 ⇒ Abb. 30, um die Uhrzeit einzustel-
len. Die Option „Stunden“ blinkt am Display auf und wird mit
der Taste 5
„set“ ⇒ Abb. 30 eingestellt.
– Zum Einstellen der Minuten erneut die Taste 4
betätigen und
die Option Minuten wählen. Mit der Taste 5 „set“ werden die
Minuten eingestellt.
Nach der Einstellung wird die Uhrzeit im System gespeichert.
Außentemperaturanzeige
Die Außentemperatur wird bei eingeschalteter Zündung an-
gezeigt. Bei sinkenden Temperaturen im Bereich von +4°C bis -7°C und bei steigen-
den Temperaturen von -5°C bis +6°C erscheint außer der Außentemperatur
zusätzlich ein Eiskristall-Symbol. Bei einer Fahrgeschwindigkeit über 10
km/h ertönt außerdem ein Warnsignal.
Das Aufleuchten des Eiskristall-Symbols dient als Glatteiswarnung und for-
dert den Fahrer zu besonders vorsichtigem Fahren auf.
Bei stehendem Fahrzeug oder bei sehr niedriger Fahrgeschwindigkeit kann
die angezeigte Temperatur durch Abstrahlungswärme vom Motor etwas hö-
her sein als die tatsächliche Außentemperatur. Gangempfehlung*
Diese Anzeige dient zur Verringerung des Kraftstoffver-
brauchs.
Abb. 33 Ganganzeige
Mit Hilfe der Ganganzeige kann Kraftstoff gespart werden. Wenn Sie in ei-
nem ungeeigneten Gang fahren, wird neben der Gangempfehlung ein Drei-
eck angezeigt, mit dem Ihnen das Schalten in einen höheren bzw. niedrig-
eren Gang empfohlen wird ⇒ Abb. 33.
Hinweis
Ist eine starke Beschleunigung erforderlich (z. B. beim Überholen), ist die
Gangempfehlung nicht zu beachten.
Page 63 of 294
61
Cockpit

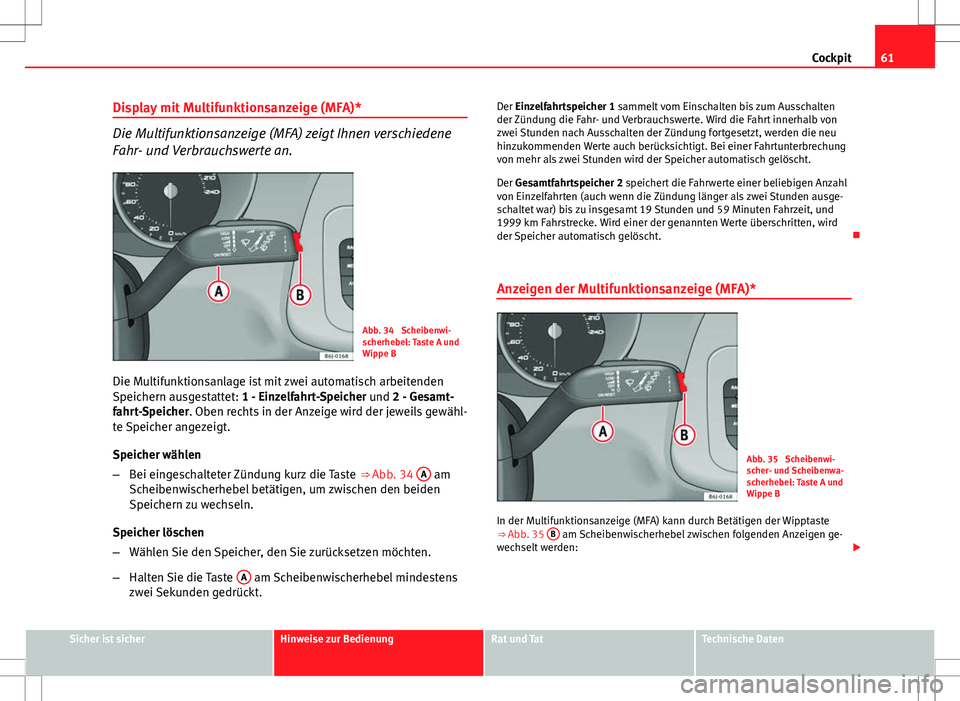

Display mit Multifunktionsanzeige (MFA)*
Die Multifunktionsanzeige (MFA) zeigt Ihnen verschiedene
Fahr- und Verbrauchswerte an.
Abb. 34 Scheibenwi-
scherhebel: Taste A und
Wippe B
Die Multifunktionsanlage ist mit zwei automatisch arbeitenden
Speichern ausgestattet: 1 - Einzelfahrt-Speicher und 2 - Gesamt-
fahrt-Speicher. Oben rechts in der Anzeige wird der jeweils gewähl-
te Speicher angezeigt.
Speicher wählen
– Bei eingeschalteter Zündung kurz die Taste ⇒ Abb. 34 A
am
Scheibenwischerhebel betätigen, um zwischen den beiden
Speichern zu wechseln.
Speicher löschen
– Wählen Sie den Speicher, den Sie zurücksetzen möchten.
– Halten Sie die Taste A
am Scheibenwischerhebel mindestens
zwei Sekunden gedrückt. Der Einzelfahrtspeicher 1 sammelt vom Einschalten bis zum Ausschalten
der Zündung die Fahr- und Verbrauchswerte. Wird die Fahrt innerhalb von
zwei Stunden nach Ausschalten der Zündung fortgesetzt, werden die neu
hinzukommenden Werte auch berücksichtigt. Bei einer Fahrtunterbrechung
von mehr als zwei Stunden wird der Speicher automatisch gelöscht.
Der Gesamtfahrtspeicher 2 speichert die Fahrwerte einer beliebigen Anzahl
von Einzelfahrten (auch wenn die Zündung länger als zwei Stunden ausge-
schaltet war) bis zu insgesamt 19 Stunden und 59 Minuten Fahrzeit, und
1999 km Fahrstrecke. Wird einer der genannten Werte überschritten, wird
der Speicher automatisch gelöscht.
Anzeigen der Multifunktionsanzeige (MFA)*
Abb. 35 Scheibenwi-
scher- und Scheibenwa-
scherhebel: Taste A und
Wippe B
In der Multifunktionsanzeige (MFA) kann durch Betätigen der Wipptaste
⇒ Abb. 35 B
am Scheibenwischerhebel zwischen folgenden Anzeigen ge-
wechselt werden:
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 64 of 294

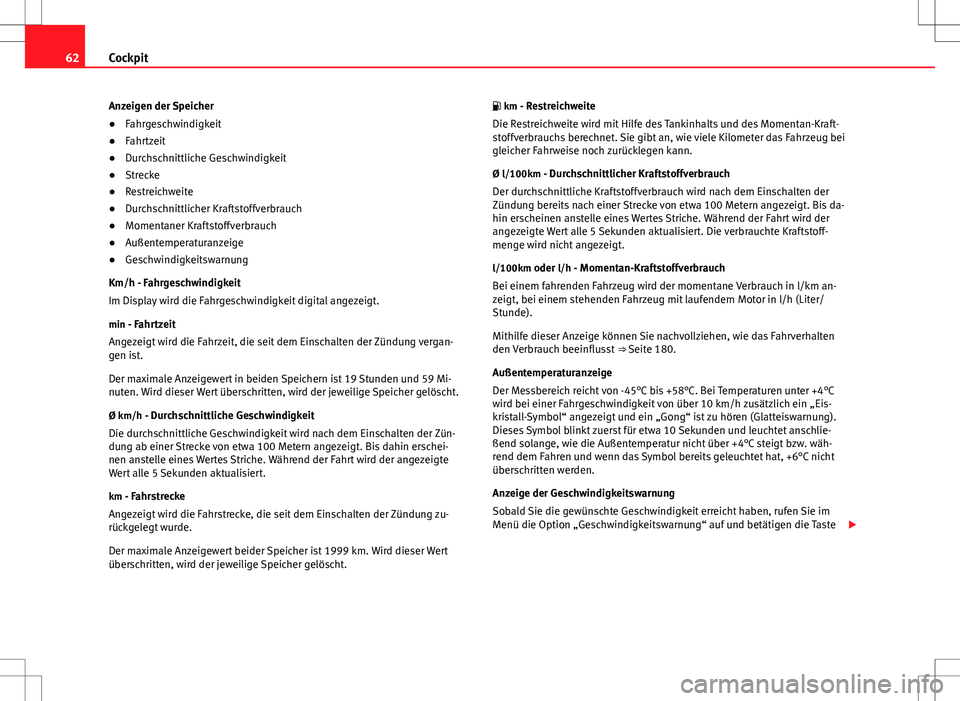

62Cockpit
Anzeigen der Speicher
● Fahrgeschwindigkeit
● Fahrtzeit
● Durchschnittliche Geschwindigkeit
● Strecke
● Restreichweite
● Durchschnittlicher Kraftstoffverbrauch
● Momentaner Kraftstoffverbrauch
● Außentemperaturanzeige
● Geschwindigkeitswarnung
Km/h - Fahrgeschwindigkeit
Im Display wird die Fahrgeschwindigkeit digital angezeigt. min - Fahrtzeit
Angezeigt wird die Fahrzeit, die seit dem Einschalten der Zündung vergan-
gen ist.
Der maximale Anzeigewert in beiden Speichern ist 19 Stunden und 59 Mi-
nuten. Wird dieser Wert überschritten, wird der jeweilige Speicher gelöscht.
Ø km/h - Durchschnittliche Geschwindigkeit
Die durchschnittliche Geschwindigkeit wird nach dem Einschalten der Zün-
dung ab einer Strecke von etwa 100 Metern angezeigt. Bis dahin erschei-
nen anstelle eines Wertes Striche. Während der Fahrt wird der angezeigte
Wert alle 5 Sekunden aktualisiert.
km - Fahrstrecke Angezeigt wird die Fahrstrecke, die seit dem Einschalten der Zündung zu-
rückgelegt wurde.
Der maximale Anzeigewert beider Speicher ist 1999 km. Wird dieser Wert
überschritten, wird der jeweilige Speicher gelöscht. km - Restreichweite
Die Restreichweite wird mit Hilfe des Tankinhalts und des Momentan-Kraft-
stoffverbrauchs berechnet. Sie gibt an, wie viele Kilometer das Fahrzeug bei
gleicher Fahrweise noch zurücklegen kann.
Ø l/100km - Durchschnittlicher Kraftstoffverbrauch Der durchschnittliche Kraftstoffverbrauch wird nach dem Einschalten der
Zündung bereits nach einer Strecke von etwa 100 Metern angezeigt. Bis da-
hin erscheinen anstelle eines Wertes Striche. Während der Fahrt wird der
angezeigte Wert alle 5 Sekunden aktualisiert. Die verbrauchte Kraftstoff-
menge wird nicht angezeigt.
l/100km oder l/h - Momentan-Kraftstoffverbrauch
Bei einem fahrenden Fahrzeug wird der momentane Verbrauch in l/km an-
zeigt, bei einem stehenden Fahrzeug mit laufendem Motor in l/h (Liter/
Stunde).
Mithilfe dieser Anzeige können Sie nachvollziehen, wie das Fahrverhalten
den Verbrauch beeinflusst ⇒ Seite 180.
Außentemperaturanzeige
Der Messbereich reicht von -45°C bis +58°C. Bei Temperaturen unter +4°C
wird bei einer Fahrgeschwindigkeit von über 10 km/h zusätzlich ein „Eis-
kristall-Symbol“ angezeigt und ein „Gong“ ist zu hören (Glatteiswarnung).
Dieses Symbol blinkt zuerst für etwa 10 Sekunden und leuchtet anschlie-
ßend solange, wie die Außentemperatur nicht über +4°C steigt bzw. wäh-
rend dem Fahren und wenn das Symbol bereits geleuchtet hat, +6°C nicht
überschritten werden.
Anzeige der Geschwindigkeitswarnung
Sobald Sie die gewünschte Geschwindigkeit erreicht haben, rufen Sie im
Menü die Option „Geschwindigkeitswarnung“ auf und betätigen die Taste
Page 65 of 294
63
Cockpit
A
-RESET-. Damit wird die angezeigte Geschwindigkeit abgespeichert. So-
bald die angezeigte Geschwindigkeit überschritten wird, wird im Display ein
Warntext angezeigt und ein Warnsignal ist zu hören. 1)
Die Geschwindigkeitswarnung kann durch Drücken der Taste RESET
ausge-
schaltet werden. Die Geschwindigkeit kann mit der Wippe B in Schritten
von 5 km/h und innerhalb von 5 Sekunden nach der ersten Festlegung ge-
ändert werden.
ACHTUNG
Auch wenn kein „Eiskristall-Symbol“ als Glatteiswarnung angezeigt wird,
kann Glatteis vorhanden sein. Verlassen Sie sich deshalb nicht nur auf
diese Anzeige – Unfallgefahr!
Hinweis
Bei stehendem Fahrzeug oder bei sehr niedriger Fahrgeschwindigkeit kann
die angezeigte Temperatur durch Abstrahlungswärme des Motors etwas hö-

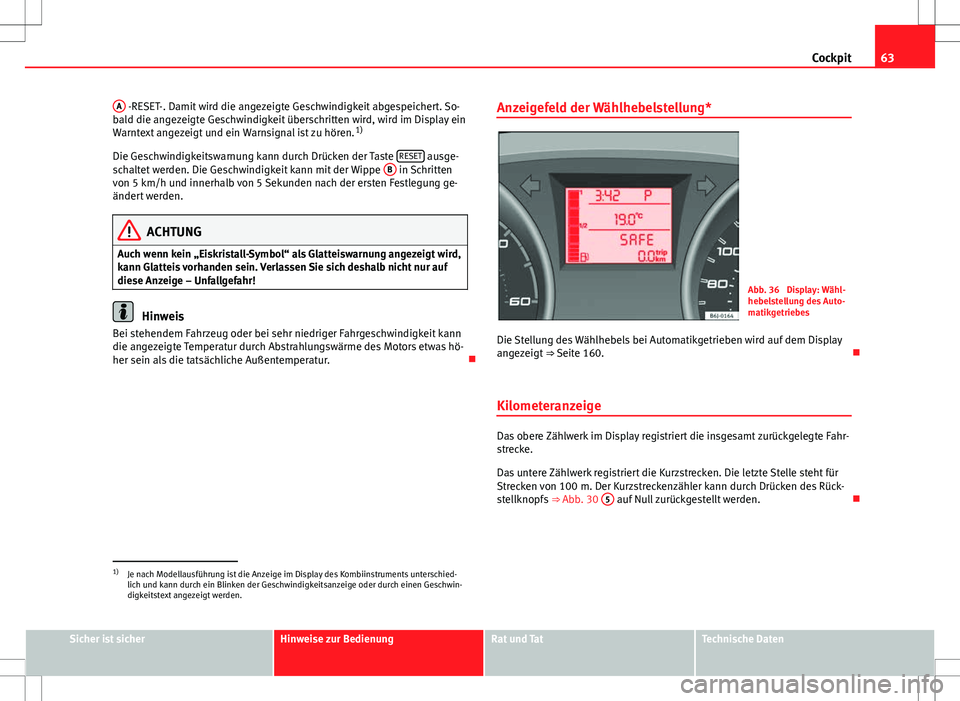

her sein als die tatsächliche Außentemperatur. Anzeigefeld der Wählhebelstellung*
Abb. 36 Display: Wähl-
hebelstellung des Auto-
matikgetriebes
Die Stellung des Wählhebels bei Automatikgetrieben wird auf dem Display
angezeigt ⇒ Seite 160.
Kilometeranzeige
Das obere Zählwerk im Display registriert die insgesamt zurückgelegte Fahr-
strecke.
Das untere Zählwerk registriert die Kurzstrecken. Die letzte Stelle steht für
Strecken von 100 m. Der Kurzstreckenzähler kann durch Drücken des Rück-
stellknopfs ⇒ Abb. 30 5
auf Null zurückgestellt werden.
1)
Je nach Modellausführung ist die Anzeige im Display des Kombiinstruments unterschied-
lich und kann durch ein Blinken der Geschwindigkeitsanzeige oder durch einen Geschwin-
digkeitstext angezeigt werden.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 66 of 294
64Cockpit
Service-Intervall-Anzeige
Abb. 37 Serviceinter-
vall-Anzeige
Die Anzeige der Inspektion erscheint am Display im Kombiinstrument
⇒ Abb. 37.
SEAT unterscheidet zwischen Service mit Motorölwechsel (z. B. Intervall-Ser-
vice) und Service ohne Motorölwechsel (z. B. Inspektions-Service). Die Ser-
vice-Intervall-Anzeige informiert Sie nur über die Service-Termine, die einen
Motorölwechsel enthalten. Alle anderen Service-Termine, wie z. B. den
nächsten fälligen Inspektions-Service oder Bremsflüssigkeitswechsel finden
Sie auf dem Aufkleber am Türholm des Fahrzeugs oder im Service-Plan.
Bei Fahrzeugen mit zeit- oder laufleistungsabhängigem Service sind festge-
legte Service-Intervalle definiert.
Bei Fahrzeugen mit LongLife-Service werden die Intervalle separat ermittelt.
Der technische Fortschritt ermöglicht es, den Wartungsbedarf erheblich zu
reduzieren. Dank der von SEAT verwendeten Technologie muss beim Long-
Life-Service nur dann ein Inspektions-Service durchgeführt werden, wenn
das Fahrzeug diesen benötigt. Um diesen zu berechnen (max. alle zwei Jah-
re), werden auch die Bedingungen, unter denen das Fahrzeug benutzt wird,
sowie die individuelle Fahrweise berücksichtigt. Die Service-Ankündigung erscheint immer, wenn weniger als 20 Tage bis zur jeweiligen Inspektion
verbleiben. Die Kilometerleistung wird immer auf 100 km und die Zeit auf
ganze Tage gerundet. Die aktuelle Service-Anzeige kann erst nach Zurückle-
gen von 500 km seit dem letzten Service abgefragt werden. Bis dahin wer-
den nur Bindestriche angezeigt.
Service-Ankündigung
Wenn in naher Zukunft ein Service durchgeführt werden muss, erscheint ei-
ne Service-Ankündigung beim Einschalten der Zündung.
Am Display im Kombiinstrument erscheint das „Schraubenschlüssel-Sym-
bol“ und die Anzeige „km“ sowie das Uhr-Symbol, das die bis zum
nächsten Service verbleibenden Tage anzeigt. Die angegebene Zahl ent-
spricht der maximalen Kilometeranzahl, die noch bis zum nächsten Service
gefahren werden können. Nach ein paar Sekunden wechselt der Anzeigen-
typ. Es erscheint ein „Uhr-Symbol“ und die Anzahl der Tage bis zum fälligen
Service-Termin.
Service
Ist die Durchführung eines Services fällig, ertönt ein akustisches Signal
beim Einschalten der Zündung. Ebenso blinkt das „Schraubenschlüssel-
Symbol“ einige Sekunden lang und der Text
SERVICE wird eingeblendet.
Wird nach Erscheinen des Hinweises SERVICE im Kombiinstrument der Ser-
vice nicht durchgeführt , werden die seit der Fälligkeit zurückgelegten Kilo-
meter und verstrichenen Tage angezeigt.
Service-Anzeige abfragen
Die aktuelle Service-Anzeige kann bei eingeschalteter Zündung, ausge-
schaltetem Motor und stehendem Fahrzeug abgefragt werden:
● Betätigen Sie die Taste
im Kombiinstrument so oft, bis das „Schrau-
benschlüssel-Symbol“ erscheint.
Wurde der entsprechende Service nicht bei Fälligkeit ausgeführt , wird den
Kilometern bzw. Tagen das Minuszeichen vorgestellt.
Page 67 of 294
65
Cockpit

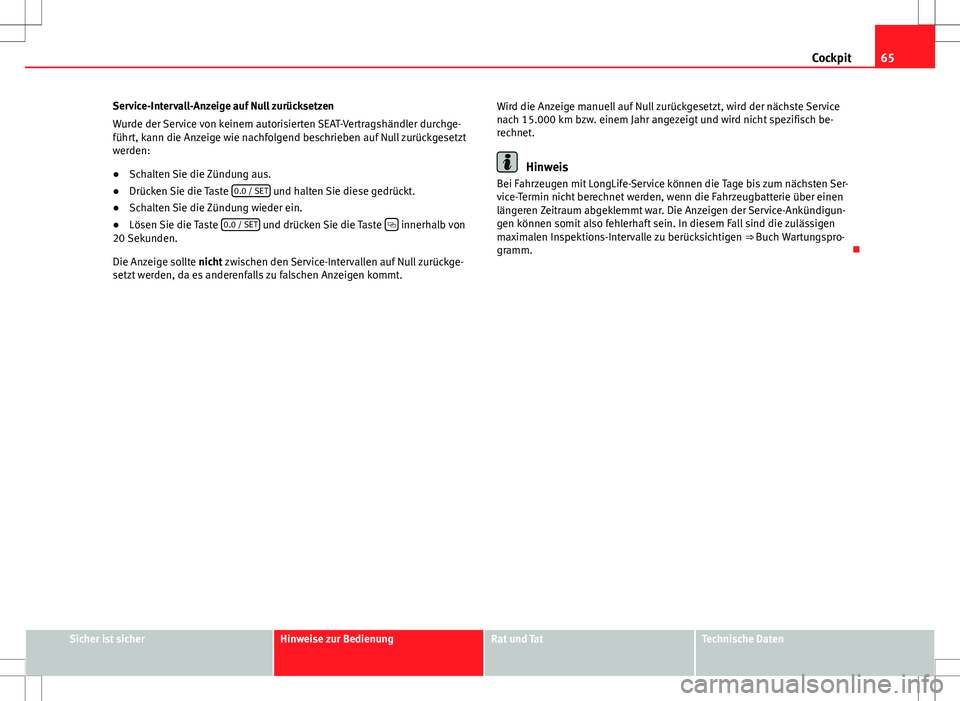

Service-Intervall-Anzeige auf Null zurücksetzen
Wurde der Service von keinem autorisierten SEAT-Vertragshändler durchge-
führt, kann die Anzeige wie nachfolgend beschrieben auf Null zurückgesetzt
werden:
● Schalten Sie die Zündung aus.
● Drücken Sie die Taste 0.0 / SET
und halten Sie diese gedrückt.
● Schalten Sie die Zündung wieder ein.
● Lösen Sie die Taste 0.0 / SET
und drücken Sie die Taste innerhalb von
20 Sekunden.
Die Anzeige sollte nicht zwischen den Service-Intervallen auf Null zurückge-
setzt werden, da es anderenfalls zu falschen Anzeigen kommt. Wird die Anzeige manuell auf Null zurückgesetzt, wird der nächste Service
nach 15.000 km bzw. einem Jahr angezeigt und wird nicht spezifisch be-
rechnet.
Hinweis
Bei Fahrzeugen mit LongLife-Service können die Tage bis zum nächsten Ser-
vice-Termin nicht berechnet werden, wenn die Fahrzeugbatterie über einen
längeren Zeitraum abgeklemmt war. Die Anzeigen der Service-Ankündigun-
gen können somit also fehlerhaft sein. In diesem Fall sind die zulässigen
maximalen Inspektions-Intervalle zu berücksichtigen ⇒ Buch Wartungspro-
gramm.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 68 of 294
66Cockpit
Warn- und Kontrollleuchten
Übersicht der Warn- und Kontrollleuchten
Die Warn- und Kontrollleuchten zeigen bestimmte Funktionen bzw. Störungen an.

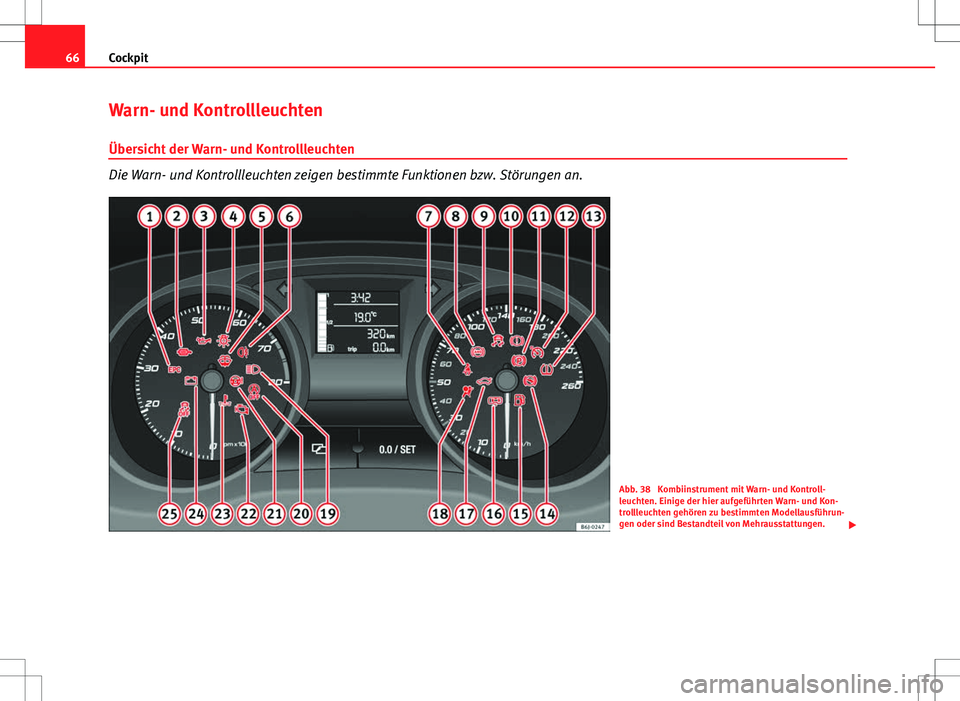

Abb. 38 Kombiinstrument mit Warn- und Kontroll-
leuchten. Einige der hier aufgeführten Warn- und Kon-
trollleuchten gehören zu bestimmten Modellausführun-
gen oder sind Bestandteil von Mehrausstattungen.
Page 69 of 294
67
Cockpit

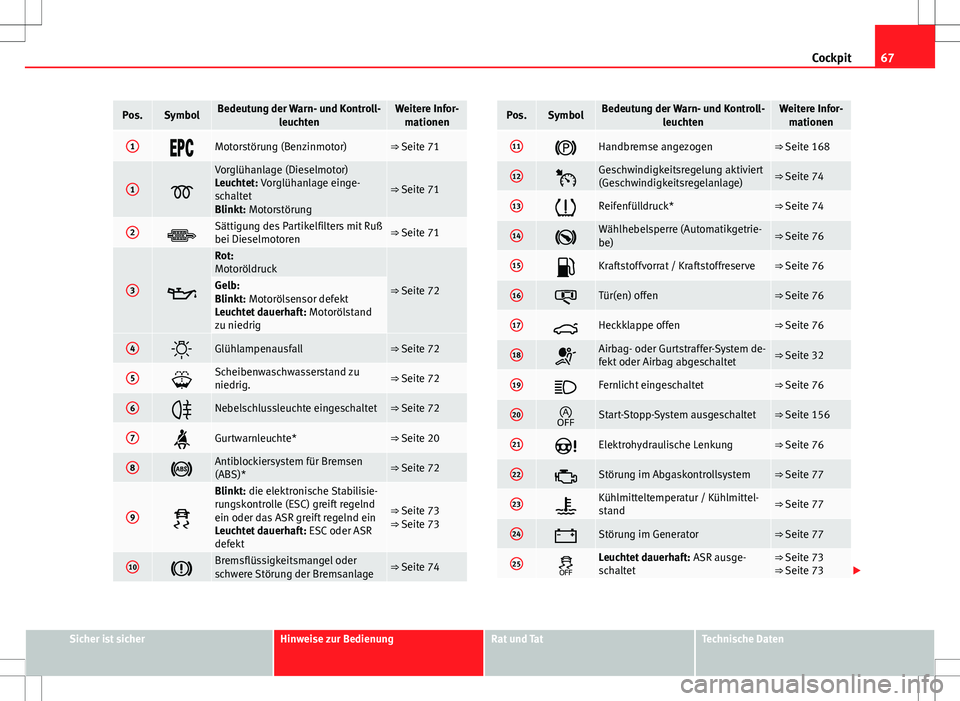

Pos.SymbolBedeutung der Warn- und Kontroll-
leuchtenWeitere Infor-mationen
1Motorstörung (Benzinmotor)⇒ Seite 71
1
Vorglühanlage (Dieselmotor)
Leuchtet: Vorglühanlage einge-
schaltet
Blinkt: Motorstörung
⇒ Seite 71
2Sättigung des Partikelfilters mit Ruß
bei Dieselmotoren⇒ Seite 71
3
Rot:
Motoröldruck
⇒ Seite 72Gelb:
Blinkt: Motorölsensor defekt
Leuchtet dauerhaft: Motorölstand
zu niedrig
4Glühlampenausfall⇒ Seite 72
5Scheibenwaschwasserstand zu
niedrig.⇒ Seite 72
6Nebelschlussleuchte eingeschaltet⇒ Seite 72
7Gurtwarnleuchte*⇒ Seite 20
8Antiblockiersystem für Bremsen
(ABS)*⇒ Seite 72
9
Blinkt: die elektronische Stabilisie-
rungskontrolle (ESC) greift regelnd
ein oder das ASR greift regelnd ein
Leuchtet dauerhaft: ESC oder ASR
defekt
⇒ Seite 73
⇒ Seite 73
10Bremsflüssigkeitsmangel oder
schwere Störung der Bremsanlage⇒ Seite 74
Pos.SymbolBedeutung der Warn- und Kontroll- leuchtenWeitere Infor-mationen
11Handbremse angezogen⇒ Seite 168
12Geschwindigkeitsregelung aktiviert
(Geschwindigkeitsregelanlage)⇒ Seite 74
13Reifenfülldruck*⇒ Seite 74
14Wählhebelsperre (Automatikgetrie-
be)⇒ Seite 76
15Kraftstoffvorrat / Kraftstoffreserve⇒ Seite 76
16Tür(en) offen⇒ Seite 76
17Heckklappe offen⇒ Seite 76
18Airbag- oder Gurtstraffer-System de-
fekt oder Airbag abgeschaltet⇒ Seite 32
19Fernlicht eingeschaltet⇒ Seite 76
20Start-Stopp-System ausgeschaltet⇒ Seite 156
21Elektrohydraulische Lenkung⇒ Seite 76
22Störung im Abgaskontrollsystem⇒ Seite 77
23Kühlmitteltemperatur / Kühlmittel-
stand⇒ Seite 77
24Störung im Generator⇒ Seite 77
25Leuchtet dauerhaft: ASR ausge-
schaltet⇒ Seite 73
⇒ Seite 73
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 70 of 294
68Cockpit
Pos.SymbolBedeutung der Warn- und Kontroll-
leuchtenWeitere Infor-mationen
Blinkanlage eingeschaltet⇒ Seite 78
SAFEElektronische Wegfahrsperre⇒ Seite 78
⇒ Seite 83
ACHTUNG
● Wenn Sie aufleuchtende Warn- oder Kontrollleuchten nicht beachten,
kann das zu schwerwiegenden Verletzungen oder Fahrzeugbeschädigun-
gen führen.
● Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar. Be-
nutzen Sie das Warndreieck, um andere Verkehrsteilnehmer auf Ihr ste-
hendes Fahrzeug aufmerksam zu machen.
● Der Motorraum des Fahrzeugs ist ein gefährlicher Bereich! Bevor Sie
die Motorraumklappe öffnen, um Arbeiten am Motor oder im Motorraum
durchzuführen: schalten Sie den Motor aus und lassen Sie ihn abkühlen,
um Verbrennungen oder anderen Verletzungen vorzubeugen. Lesen und
beachten Sie die entsprechenden Warnhinweise ⇒ Seite 209.
Hinweis
● Bei Fahrzeugen ohne Anzeige von Warn- oder Informationstexten im Dis-
play leuchtet bei einer Störung ausschließlich die jeweilige Kontrollleuchte
auf.
● Bei Fahrzeugen mit Anzeige von Warn- oder Informationstexten im Dis-
play leuchtet bei einer Störung die jeweilige Kontrollleuchte auf und zusätz-
lich erscheint im Display ein Warn- oder Informationstext. Übersicht der Warn- und Kontrollleuchten (Fahrzeuge mit
Autogasanlage)
Die Warn- und Kontrollleuchten zeigen bestimmte Funktio-
nen bzw. Störungen an.

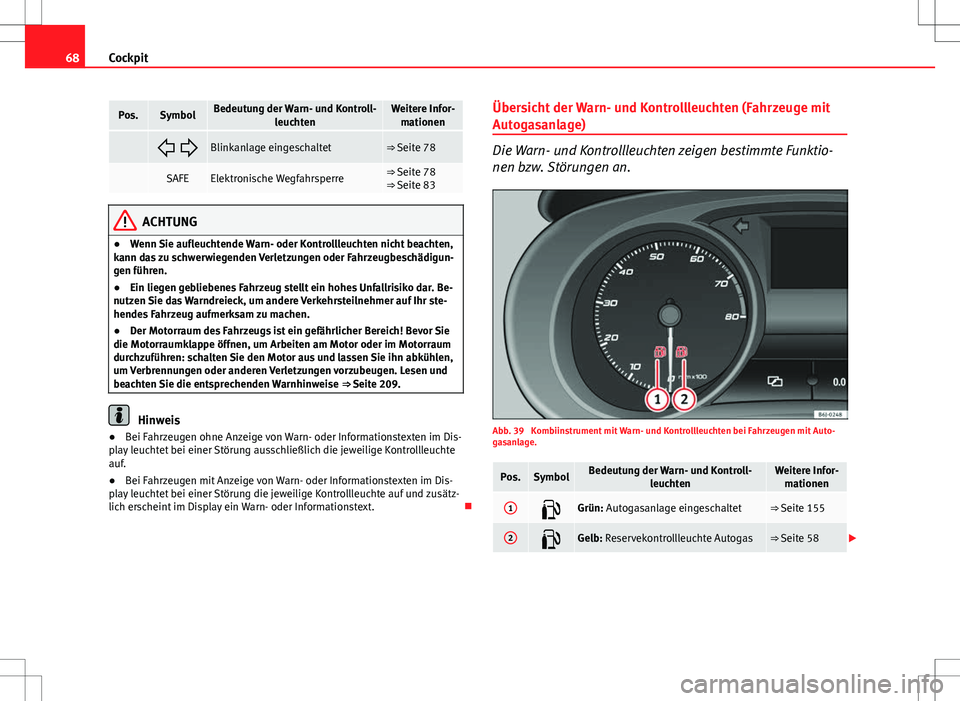

Abb. 39 Kombiinstrument mit Warn- und Kontrollleuchten bei Fahrzeugen mit Auto-
gasanlage.
Pos.SymbolBedeutung der Warn- und Kontroll-
leuchtenWeitere Infor-mationen
1Grün: Autogasanlage eingeschaltet⇒ Seite 155
2Gelb: Reservekontrollleuchte Autogas⇒ Seite 58
