Sicherheit von Kindern

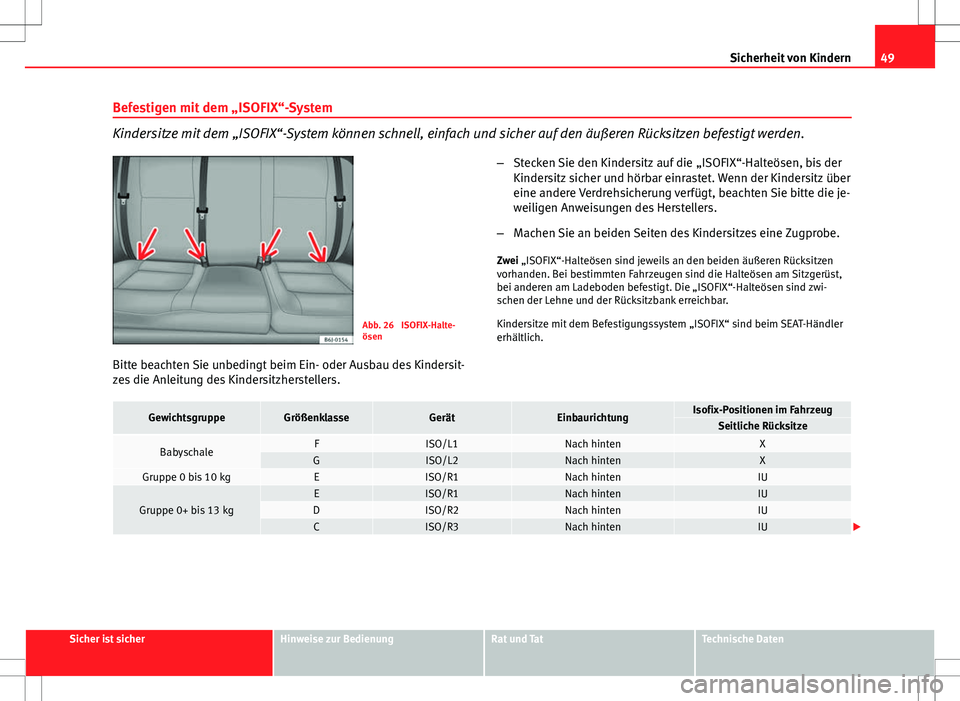

Befestigen mit dem „ISOFIX“-System
Kindersitze mit dem „ISOFIX“-System können schnell, einfach und sicher auf den äußeren Rücksitzen befestigt werden.
Abb. 26 ISOFIX-Halte-
ösen
Bitte beachten Sie unbedingt beim Ein- oder Ausbau des Kindersit-
zes die Anleitung des Kindersitzherstellers. –
Stecken Sie den Kindersitz auf die „ISOFIX“-Halteösen, bis der
Kindersitz sicher und hörbar einrastet. Wenn der Kindersitz über
eine andere Verdrehsicherung verfügt, beachten Sie bitte die je-
weiligen Anweisungen des Herstellers.
– Machen Sie an beiden Seiten des Kindersitzes eine Zugprobe.
Zwei „ISOFIX“-Halteösen sind jeweils an den beiden äußeren Rücksitzen
vorhanden. Bei bestimmten Fahrzeugen sind die Halteösen am Sitzgerüst,
bei anderen am Ladeboden befestigt. Die „ISOFIX“-Halteösen sind zwi-
schen der Lehne und der Rücksitzbank erreichbar.
Kindersitze mit dem Befestigungssystem „ISOFIX“ sind beim SEAT-Händler
erhältlich.
GewichtsgruppeGrößenklasseGerätEinbaurichtungIsofix-Positionen im FahrzeugSeitliche Rücksitze
BabyschaleFISO/L1Nach hintenXGISO/L2Nach hintenXGruppe 0 bis 10 kgEISO/R1Nach hintenIU
Gruppe 0+ bis 13 kgEISO/R1Nach hintenIUDISO/R2Nach hintenIUCISO/R3Nach hintenIU
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 52 of 294
50Sicherheit von Kindern
GewichtsgruppeGrößenklasseGerätEinbaurichtungIsofix-Positionen im FahrzeugSeitliche Rücksitze
Gruppe I 9 bis 18 kg
DISO/R2Nach hintenIUCISO/R3Nach hintenIUBISO/F2Nach vornIUB1ISO/F2XNach vornIUAISO/F3Nach vornIUGruppe II 15 bis 25 kg------Nach vorn---Gruppe III 22 bis 36 kg------Nach vorn---
Geeignet für universale ISOFIX-Kinderrückhaltesysteme, die für den Ein-
satz in dieser Gewichtsgruppe zugelassen sind.
ISOFIX-Position nicht für ISOFIX-Kinderrückhaltesysteme dieser Ge-
wichtsgruppe oder Größenklasse geeignet.
ACHTUNG
● Die Halteösen sind nur für Kindersitze mit dem „ISOFIX“-System ent-
wickelt worden.
● Befestigen Sie niemals Kindersitze ohne „ISOFIX“-System, Verzurr-
gurte oder Gegenstände an den Halteösen - Lebensgefahr!
● Achten Sie darauf, dass der Kindersitz korrekt an den „ISOFIX“-Halte-
ösen befestigt ist.
IU:
X:
Befestigungsgurte Top Tether-Befestigungsgurte
Bestimmte Kindersitze verfügen zusätzlich zu den beiden
„ISOFIX“-Verankerungen über einen dritten Verankerungs-
punkt Top Tether, der eine erhöhte Sicherheit für das Kind
bietet.
Abb. 27 Lage der Top Te-
ther-Ösen im hinteren
Teil des Rücksitzes
Page 53 of 294
51
Sicherheit von Kindern
Kindersitze mit Top Tether-System sind mit einem Gurt zur Befestigung des-
selben am Verankerungspunkt des Fahrzeugs ausgestattet, der sich im hint-
eren Teil der Rückenlehne des Rücksitzes befindet.
Mit dem Befestigungsgurt soll die Vorwärtsbewegung des Kindersitzes im
Falle eines Aufpralls verringert werden, um so möglichen Kopfverletzungen
vorzubeugen, die aufgrund von Zusammenstößen mit dem Fahrzeuginneren
entstehen können.
Es ist geplant, dass in der EU-Richtlinie Anforderungen hinsichtlich der Be-
festigung von Kinderrückhaltesystemen mit den Verankerungen ISOIX und
Top Tether aufgenommen werden (deren Umsetzung bei neuen Kindersitzen
wahrscheinlich ab 2010 obligatorisch ist). Damit werden die Rückhaltung
des Kindersitzes verbessert und die Kopffreiheit im Falle eines Frontalauf-
pralls eingeschränkt.
Verwendung von Befestigungsgurten bei gegen die Fahrtrichtung
befestigten Sitzen
Zum gegenwärtigen Zeitpunkt sind nur wenige Kindersitze, die gegen die
Fahrtrichtung angebracht werden können, mit einem Befestigungsgurt aus-
gestattet. Lesen Sie aufmerksam die Angaben des Kindersitzherstellers zum
ordnungsgemäßen Anbringen des Befestigungsgurtes.
ACHTUNG
Ein unsachgemäßer Einbau von Kindersitzen erhöht das Verletzungsrisi-
ko bei Unfällen.
● Befestigen Sie niemals den Befestigungsgurt an einer der Befesti-
gungsösen im Gepäckraum.
● Weder an den unteren Verankerungen (ISOFIX) noch an den oberen
Verankerungen (Top Tether) dürfen Gepäckstücke oder andere Gegen-
stände befestigt bzw. gesichert werden.
Befestigung des Top Tether des Kindersitzes am
Verankerungspunkt
Abb. 28 Befestigungs-
gurt: korrekte Einstellung
und korrekter Einbau
Befestigung des Top Tether des Kindersitzes am
Verankerungspunkt im hinteren Teil der Rückenlehne
– Breiten Sie den Haltegurt des Kindersitzes entsprechend den
Anweisungen des Kindersitzherstellers aus.
– Führen Sie den Befestigungsgurt des Top Tether unter der Rück-
sitzkopfstütze hindurch ⇒ Abb. 28 (dazu ggf. die Kopfstütze
nach oben verstellen).
– Verlegen Sie den Befestigungsgurt derart, dass der Gurt des
Top Tether des Kindersitzes sicher mit der Verankerung des
hinteren Teils der Rücklehne befestigt ist.
– Spannen Sie den Gurt des Top Tether entsprechend den Anwei-
sungen des Kindersitzherstellers.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 54 of 294
52Sicherheit von Kindern

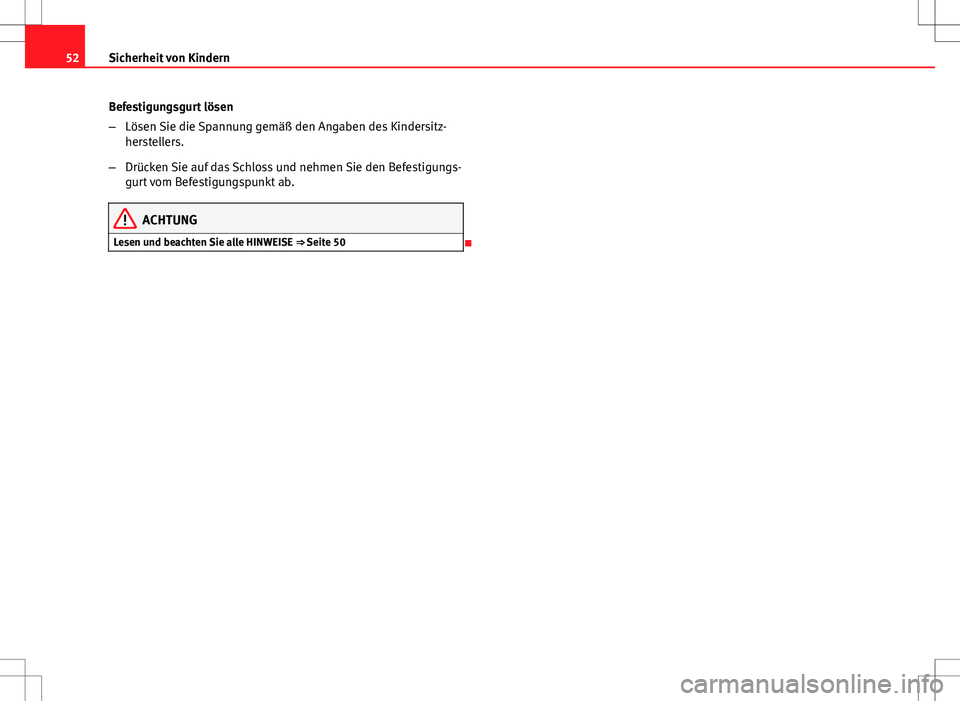

Befestigungsgurt lösen
–Lösen Sie die Spannung gemäß den Angaben des Kindersitz-
herstellers.
– Drücken Sie auf das Schloss und nehmen Sie den Befestigungs-
gurt vom Befestigungspunkt ab.
ACHTUNG
Lesen und beachten Sie alle HINWEISE ⇒ Seite 50
Page 55 of 294
53
Sicherheit von Kindern
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 56 of 294
54Cockpit

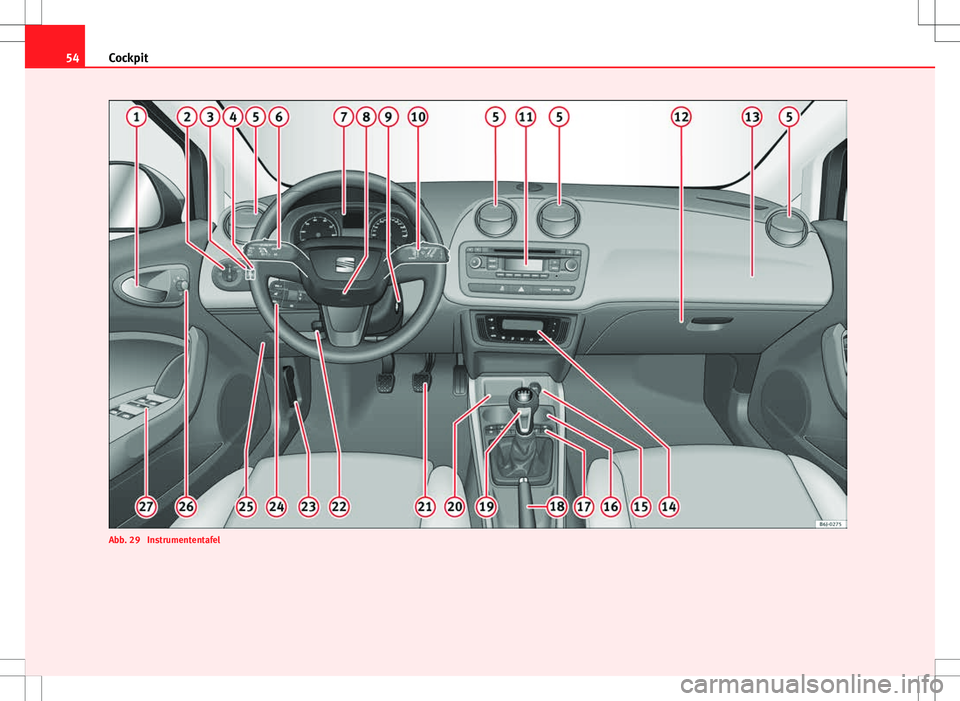

Abb. 29 Instrumententafel
Page 57 of 294
55
Cockpit
Hinweise zur Bedienung
Cockpit

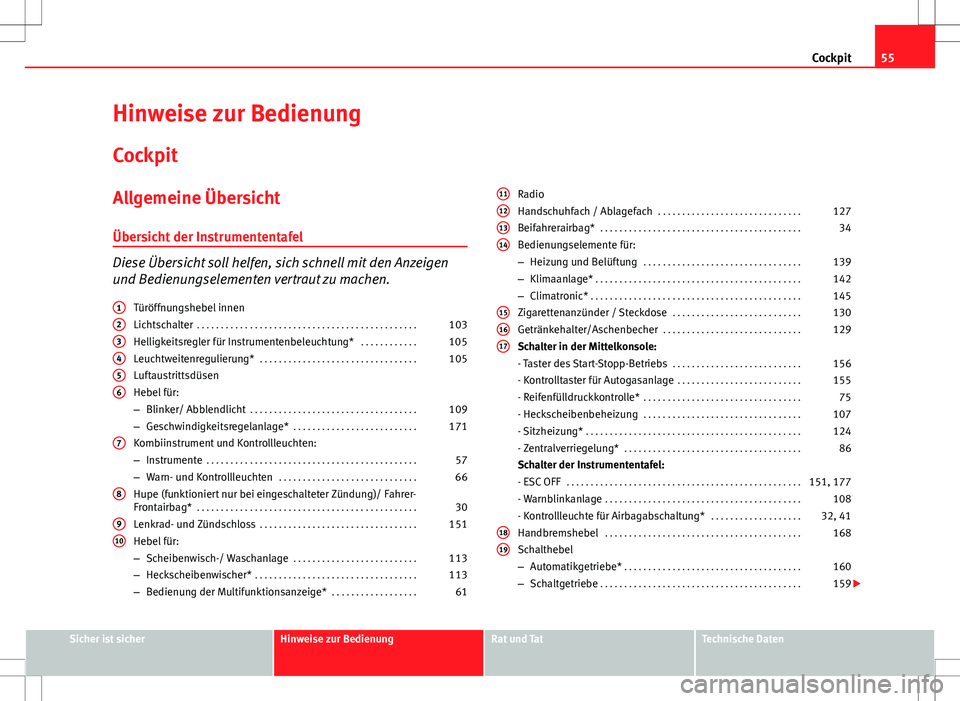

Allgemeine Übersicht
Übersicht der Instrumententafel
Diese Übersicht soll helfen, sich schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen. Türöffnungshebel innen
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
Helligkeitsregler für Instrumentenbeleuchtung* . . . . . . . . . . . .105
Leuchtweitenregulierung* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
Luftaustrittsdüsen
Hebel für:
– Blinker/ Abblendlicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
– Geschwindigkeitsregelanlage* . . . . . . . . . . . . . . . . . . . . . . . . . . 171
Kombiinstrument und Kontrollleuchten:
– Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
– Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Hupe (funktioniert nur bei eingeschalteter Zündung)/ Fahrer-
Frontairbag* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Lenkrad- und Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
Hebel für:
– Scheibenwisch-/ Waschanlage . . . . . . . . . . . . . . . . . . . . . . . . . . 113
– Heckscheibenwischer* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
– Bedienung der Multifunktionsanzeige* . . . . . . . . . . . . . . . . . .61
1
23456
7
8
910
Radio
Handschuhfach / Ablagefach
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
Beifahrerairbag* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Bedienungselemente für:
– Heizung und Belüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
– Klimaanlage* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
– Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Zigarettenanzünder / Steckdose . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
Getränkehalter/Aschenbecher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
Schalter in der Mittelkonsole:
- Taster des Start-Stopp-Betriebs . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
- Kontrolltaster für Autogasanlage . . . . . . . . . . . . . . . . . . . . . . . . . . 155
- Reifenfülldruckkontrolle* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
- Heckscheibenbeheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
- Sitzheizung* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
- Zentralverriegelung* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Schalter der Instrumententafel:
- ESC OFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151, 177
- Warnblinkanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
- Kontrollleuchte für Airbagabschaltung* . . . . . . . . . . . . . . . . . . .32, 41
Handbremshebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
Schalthebel
– Automatikgetriebe* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
– Schaltgetriebe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
11121314
151617
1819
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 58 of 294
56Cockpit
Ablagemöglichkeit
Pedale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Hebel für Einstellung der Lenksäule* . . . . . . . . . . . . . . . . . . . . . . .150
Hebel zum Entriegeln der Motorraumklappe . . . . . . . . . . . . . . . .211
Schalter in der Lenksäule für Audio- und Telefonbedienung* 79
Sicherungsaufnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 241
Schalter zur Einstellung der elektrisch verstellbaren Außen-
spiegel* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
Schalter für elektrische Fensterheber* . . . . . . . . . . . . . . . . . . . . . .97
Hinweis
Einige der hier aufgeführten Ausstattungen gehören zu bestimmten Modell-
ausführungen oder sind Mehrausstattungen.
20212223242526
27
Page 59 of 294
57
Cockpit
Instrumente
Übersicht der Instrumente
Die Instrumente zeigen Betriebszustände des Fahrzeuges an.
Abb. 30 Ausschnitt von der Instrumententafel: Kombi-
instrument
Die Anordnung der Instrumente ist abhängig von Modellversion und Motor. Drehzahlmesser* ⇒ Seite 58
Display ⇒ Seite 59
Geschwindigkeitsmesser ⇒ Seite 58
Menüauswahltaste am digitalen Display des Kombiinstruments
Einstellungstaste je nach ausgewähltem Menü
12345
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 60 of 294
58Cockpit

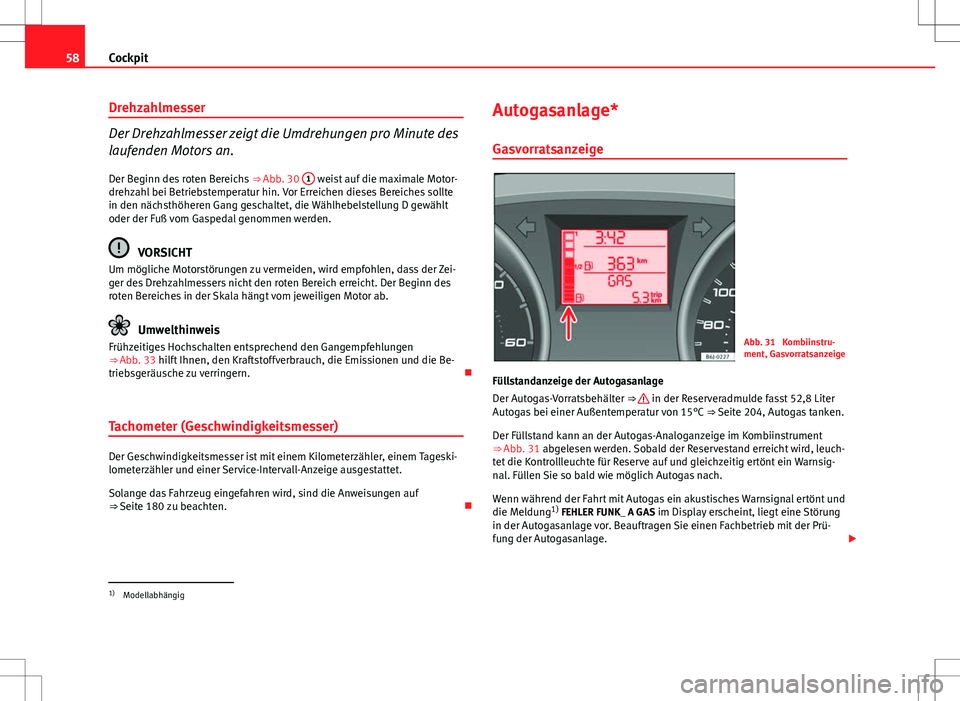

Drehzahlmesser
