Seat Ibiza ST 2010 Manual de instrucciones (in Spanish)

209
Verificación y reposición de niveles
Apertura del capó del motor
El capó del motor se desbloquea desde dentro.
Fig. 131 Palanca apertu-
ra capó motor
Fig. 132 Soporte capó
motor
Antes de abrir el capó del motor, asegúrese de que los brazos lim-
piacristales están en posición de reposo. –
Tire de la palanca que se encuentra bajo el tablero de instru-
mentos ⇒ fig. 131 en el sentido que indica la flecha. El capó
queda desbloqueado por la acción resorte del muelle ⇒ 
.
– Levante el capó con la palanca de desbloqueo (flecha) y ábralo.
– Libere la varilla de sustentación y póngala en el alojamiento
dispuesto para ello en el capó.
ATENCIÓN
Si el líquido refrigerante está caliente puede producir quemaduras.
● No abra nunca el capó del motor si ve que sale vapor, humo o líquido
refrigerante del vano motor.
● Espere a que deje de salir vapor, humo o líquido refrigerante, antes
de abrir el capó del motor con cuidado.
● Antes de realizar trabajos en el vano motor, tenga en cuenta las ad-
vertencias correspondientes ⇒ página 207.

Cierre del capó del motor
– Alce ligeramente el capó
– Desenganche le varilla de sustentación volviendo a colocarla en
su soporte a presión.
– A una altura de aprox. 30 cm déjelo caer para que quede blo-
queado.
Si el capó queda mal cerrado, no presionar. Abrir de nuevo y dejar caer co-
mo se indica anteriormente. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

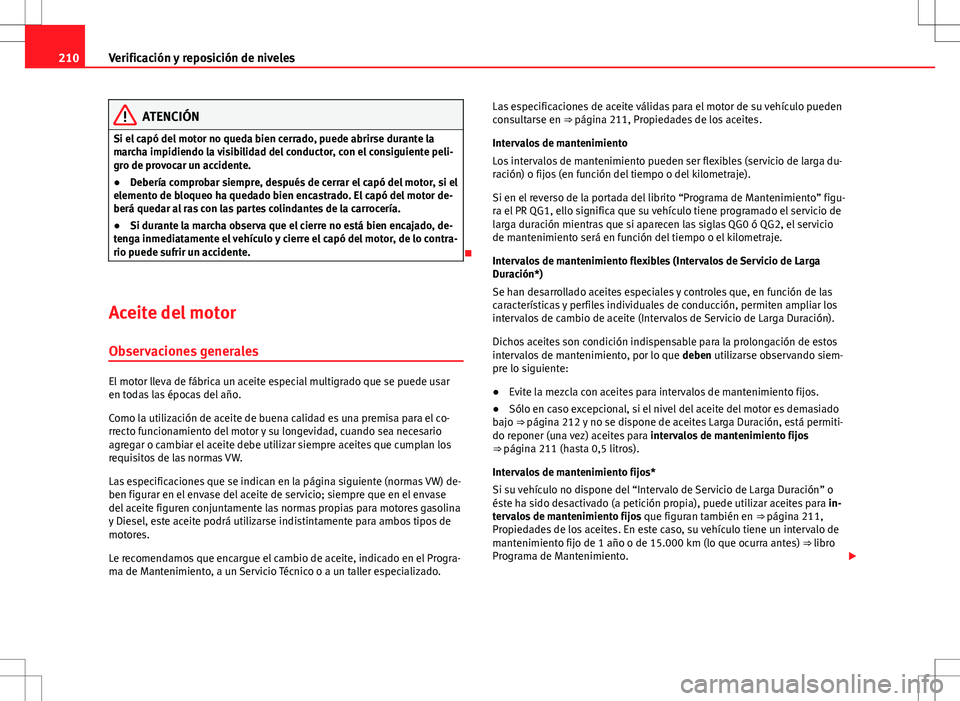

210Verificación y reposición de niveles
ATENCIÓN
Si el capó del motor no queda bien cerrado, puede abrirse durante la
marcha impidiendo la visibilidad del conductor, con el consiguiente peli-
gro de provocar un accidente.
● Debería comprobar siempre, después de cerrar el capó del motor, si el
elemento de bloqueo ha quedado bien encastrado. El capó del motor de-
berá quedar al ras con las partes colindantes de la carrocería.
● Si durante la marcha observa que el cierre no está bien encajado, de-
tenga inmediatamente el vehículo y cierre el capó del motor, de lo contra-
rio puede sufrir un accidente.

Aceite del motor Observaciones generales
El motor lleva de fábrica un aceite especial multigrado que se puede usar
en todas las épocas del año.
Como la utilización de aceite de buena calidad es una premisa para el co-
rrecto funcionamiento del motor y su longevidad, cuando sea necesario
agregar o cambiar el aceite debe utilizar siempre aceites que cumplan los
requisitos de las normas VW.
Las especificaciones que se indican en la página siguiente (normas VW) de-
ben figurar en el envase del aceite de servicio; siempre que en el envase
del aceite figuren conjuntamente las normas propias para motores gasolina
y Diesel, este aceite podrá utilizarse indistintamente para ambos tipos de
motores.
Le recomendamos que encargue el cambio de aceite, indicado en el Progra-
ma de Mantenimiento, a un Servicio Técnico o a un taller especializado. Las especificaciones de aceite válidas para el motor de su vehículo pueden
consultarse en ⇒ 
página 211, Propiedades de los aceites.
Intervalos de mantenimiento
Los intervalos de mantenimiento pueden ser flexibles (servicio de larga du-
ración) o fijos (en función del tiempo o del kilometraje).
Si en el reverso de la portada del librito “Programa de Mantenimiento” figu-
ra el PR QG1, ello significa que su vehículo tiene programado el servicio de
larga duración mientras que si aparecen las siglas QG0 ó QG2, el servicio
de mantenimiento será en función del tiempo o el kilometraje.
Intervalos de mantenimiento flexibles (Intervalos de Servicio de Larga
Duración*)
Se han desarrollado aceites especiales y controles que, en función de las
características y perfiles individuales de conducción, permiten ampliar los
intervalos de cambio de aceite (Intervalos de Servicio de Larga Duración).
Dichos aceites son condición indispensable para la prolongación de estos
intervalos de mantenimiento, por lo que deben utilizarse observando siem-
pre lo siguiente:
● Evite la mezcla con aceites para intervalos de mantenimiento fijos.
● Sólo en caso excepcional, si el nivel del aceite del motor es demasiado
bajo ⇒  página 212 y no se dispone de aceites Larga Duración, está permiti-
do reponer (una vez) aceites para intervalos de mantenimiento fijos
⇒  página 211 (hasta 0,5 litros).
Intervalos de mantenimiento fijos*
Si su vehículo no dispone del “Intervalo de Servicio de Larga Duración” o
éste ha sido desactivado (a petición propia), puede utilizar aceites para in-
tervalos de mantenimiento fijos que figuran también en ⇒ página 211,
Propiedades de los aceites. En este caso, su vehículo tiene un intervalo de
mantenimiento fijo de 1 año o de 15.000 km (lo que ocurra antes) ⇒  libro
Programa de Mantenimiento. 

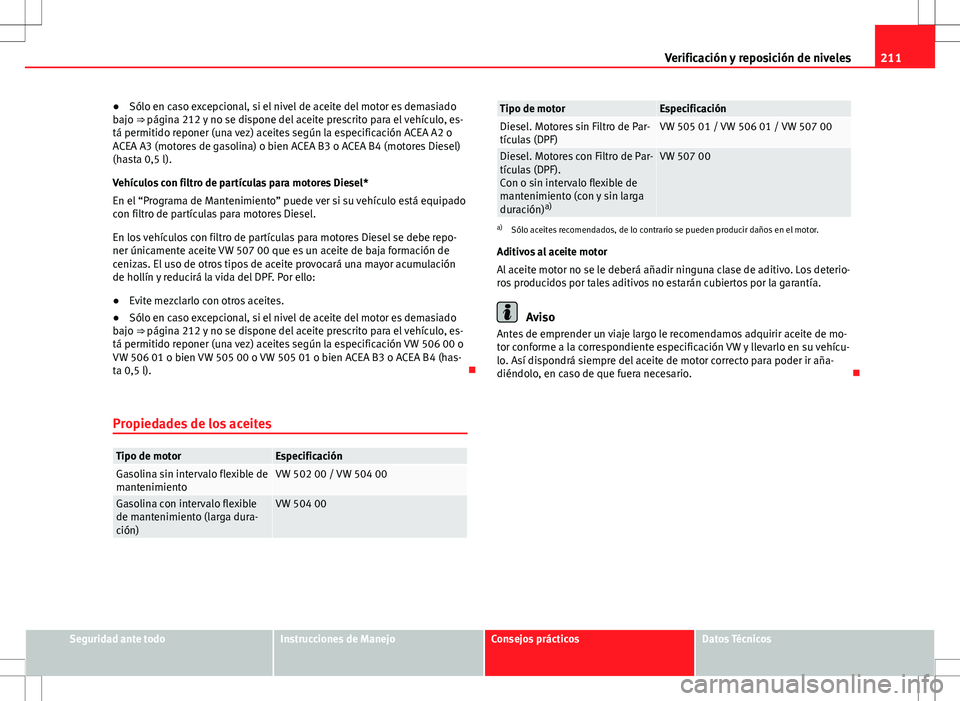

211
Verificación y reposición de niveles
● Sólo en caso excepcional, si el nivel de aceite del motor es demasiado
bajo ⇒ página 212 y no se dispone del aceite prescrito para el vehículo, es-
tá permitido reponer (una vez) aceites según la especificación ACEA A2 o
ACEA A3 (motores de gasolina) o bien ACEA B3 o ACEA B4 (motores Diesel)
(hasta 0,5 l).
Vehículos con filtro de partículas para motores Diesel*
En el “Programa de Mantenimiento” puede ver si su vehículo está equipado
con filtro de partículas para motores Diesel.
En los vehículos con filtro de partículas para motores Diesel se debe repo-
ner únicamente aceite VW 507 00 que es un aceite de baja formación de
cenizas. El uso de otros tipos de aceite provocará una mayor acumulación
de hollín y reducirá la vida del DPF. Por ello:
● Evite mezclarlo con otros aceites.
● Sólo en caso excepcional, si el nivel de aceite del motor es demasiado
bajo ⇒ página 212 y no se dispone del aceite prescrito para el vehículo, es-
tá permitido reponer (una vez) aceites según la especificación VW 506 00 o
VW 506 01 o bien VW 505 00 o VW 505 01 o bien ACEA B3 o ACEA B4 (has-
ta 0,5 l). 
Propiedades de los aceites
Tipo de motorEspecificaciónGasolina sin intervalo flexible de
mantenimientoVW 502 00 / VW 504 00
Gasolina con intervalo flexible
de mantenimiento (larga dura-
ción)VW 504 00
Tipo de motorEspecificaciónDiesel. Motores sin Filtro de Par-
tículas (DPF)VW 505 01 / VW 506 01 / VW 507 00
Diesel. Motores con Filtro de Par-
tículas (DPF).
Con o sin intervalo flexible de
mantenimiento (con y sin larga
duración) a)VW 507 00
a)
Sólo aceites recomendados, de lo contrario se pueden producir daños en el motor.
Aditivos al aceite motor
Al aceite motor no se le deberá añadir ninguna clase de aditivo. Los deterio-
ros producidos por tales aditivos no estarán cubiertos por la garantía.
Aviso
Antes de emprender un viaje largo le recomendamos adquirir aceite de mo-
tor conforme a la correspondiente especificación VW y llevarlo en su vehícu-
lo. Así dispondrá siempre del aceite de motor correcto para poder ir aña-
diéndolo, en caso de que fuera necesario. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

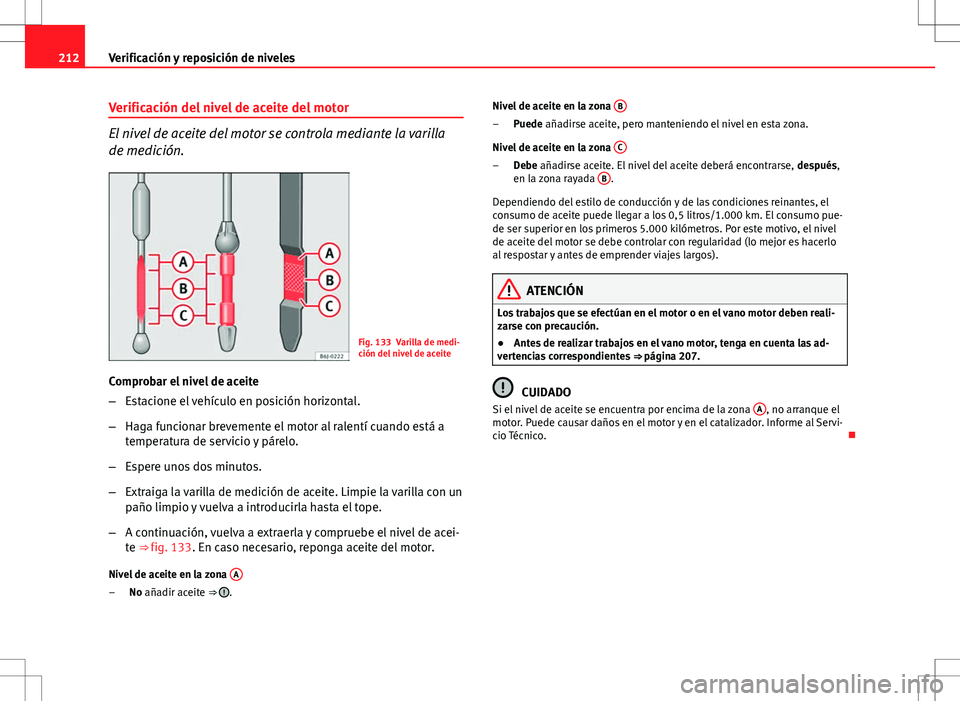

212Verificación y reposición de niveles
Verificación del nivel de aceite del motor
El nivel de aceite del motor se controla mediante la varilla
de medición.
Fig. 133 Varilla de medi-
ción del nivel de aceite
Comprobar el nivel de aceite
– Estacione el vehículo en posición horizontal.
– Haga funcionar brevemente el motor al ralentí cuando está a
temperatura de servicio y párelo.
– Espere unos dos minutos.
– Extraiga la varilla de medición de aceite. Limpie la varilla con un
paño limpio y vuelva a introducirla hasta el tope.
– A continuación, vuelva a extraerla y compruebe el nivel de acei-
te ⇒ fig. 133. En caso necesario, reponga aceite del motor.
Nivel de aceite en la zona A
No añadir aceite
⇒ .
– Nivel de aceite en la zona
B
Puede añadirse aceite, pero manteniendo el nivel en esta zona.
Nivel de aceite en la zona C
Debe añadirse aceite. El nivel del aceite deberá encontrarse,
después,
en la zona rayada B.
Dependiendo del estilo de conducción y de las condiciones reinantes, el
consumo de aceite puede llegar a los 0,5 litros/1.000 km. El consumo pue-
de ser superior en los primeros 5.000 kilómetros. Por este motivo, el nivel
de aceite del motor se debe controlar con regularidad (lo mejor es hacerlo
al respostar y antes de emprender viajes largos).
ATENCIÓN
Los trabajos que se efectúan en el motor o en el vano motor deben reali-
zarse con precaución.
● Antes de realizar trabajos en el vano motor, tenga en cuenta las ad-
vertencias correspondientes ⇒ página 207.
CUIDADO
Si el nivel de aceite se encuentra por encima de la zona A, no arranque el
motor. Puede causar daños en el motor y en el catalizador. Informe al Servi-
cio Técnico. 
–
–

213
Verificación y reposición de niveles

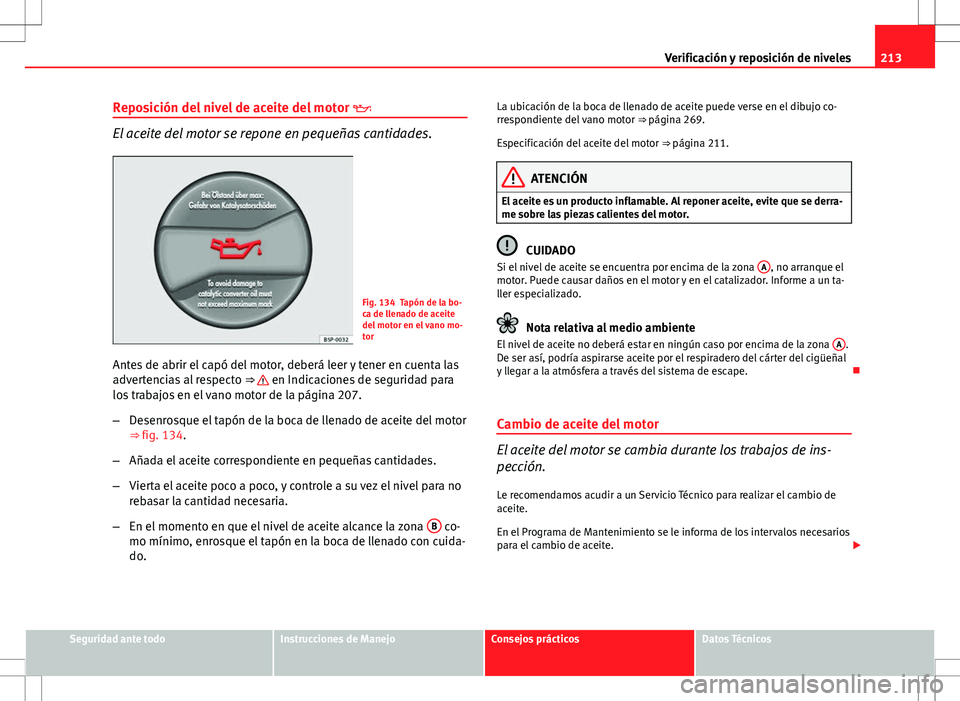

Reposición del nivel de aceite del motor 
El aceite del motor se repone en pequeñas cantidades.
Fig. 134 Tapón de la bo-
ca de llenado de aceite
del motor en el vano mo-
tor
Antes de abrir el capó del motor, deberá leer y tener en cuenta las
advertencias al respecto ⇒ 
en Indicaciones de seguridad para
los trabajos en el vano motor de la página 207.
– Desenrosque el tapón de la boca de llenado de aceite del motor
⇒ fig. 134.
– Añada el aceite correspondiente en pequeñas cantidades.
– Vierta el aceite poco a poco, y controle a su vez el nivel para no
rebasar la cantidad necesaria.
– En el momento en que el nivel de aceite alcance la zona B
co-
mo mínimo, enrosque el tapón en la boca de llenado con cuida-
do. La ubicación de la boca de llenado de aceite puede verse en el dibujo co-
rrespondiente del vano motor
⇒ página 269.
Especificación del aceite del motor ⇒ página 211.
ATENCIÓN
El aceite es un producto inflamable. Al reponer aceite, evite que se derra-
me sobre las piezas calientes del motor.
CUIDADO
Si el nivel de aceite se encuentra por encima de la zona A, no arranque el
motor. Puede causar daños en el motor y en el catalizador. Informe a un ta-
ller especializado.
Nota relativa al medio ambiente
El nivel de aceite no deberá estar en ningún caso por encima de la zona A.
De ser así, podría aspirarse aceite por el respiradero del cárter del cigüeñal
y llegar a la atmósfera a través del sistema de escape. 
Cambio de aceite del motor
El aceite del motor se cambia durante los trabajos de ins-
pección. Le recomendamos acudir a un Servicio Técnico para realizar el cambio de
aceite.
En el Programa de Mantenimiento se le informa de los intervalos necesarios
para el cambio de aceite. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

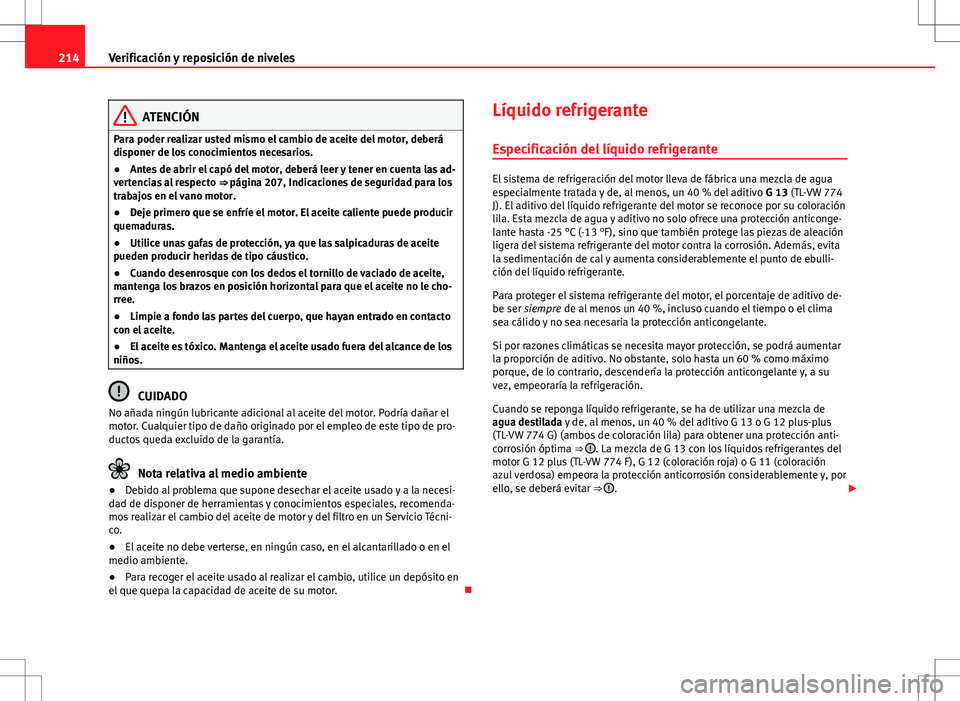

214Verificación y reposición de niveles
ATENCIÓN
Para poder realizar usted mismo el cambio de aceite del motor, deberá
disponer de los conocimientos necesarios.
● Antes de abrir el capó del motor, deberá leer y tener en cuenta las ad-
vertencias al respecto ⇒ página 207, Indicaciones de seguridad para los
trabajos en el vano motor.
● Deje primero que se enfríe el motor. El aceite caliente puede producir
quemaduras.
● Utilice unas gafas de protección, ya que las salpicaduras de aceite
pueden producir heridas de tipo cáustico.
● Cuando desenrosque con los dedos el tornillo de vaciado de aceite,
mantenga los brazos en posición horizontal para que el aceite no le cho-
rree.
● Limpie a fondo las partes del cuerpo, que hayan entrado en contacto
con el aceite.
● El aceite es tóxico. Mantenga el aceite usado fuera del alcance de los
niños.
CUIDADO
No añada ningún lubricante adicional al aceite del motor. Podría dañar el
motor. Cualquier tipo de daño originado por el empleo de este tipo de pro-
ductos queda excluido de la garantía.
Nota relativa al medio ambiente
● Debido al problema que supone desechar el aceite usado y a la necesi-
dad de disponer de herramientas y conocimientos especiales, recomenda-
mos realizar el cambio del aceite de motor y del filtro en un Servicio Técni-
co.
● El aceite no debe verterse, en ningún caso, en el alcantarillado o en el
medio ambiente.
● Para recoger el aceite usado al realizar el cambio, utilice un depósito en
el que quepa la capacidad de aceite de su motor. Líquido refrigerante
Especificación del líquido refrigerante
El sistema de refrigeración del motor lleva de fábrica una mezcla de agua
especialmente tratada y de, al menos, un 40 % del aditivo G 13 (TL-VW 774
J). El aditivo del líquido refrigerante del motor se reconoce por su coloración
lila. Esta mezcla de agua y aditivo no solo ofrece una protección anticonge-
lante hasta -25 °C (-13 °F), sino que también protege las piezas de aleación
ligera del sistema refrigerante del motor contra la corrosión. Además, evita
la sedimentación de cal y aumenta considerablemente el punto de ebulli-
ción del líquido refrigerante.
Para proteger el sistema refrigerante del motor, el porcentaje de aditivo de-
be ser siempre de al menos un 40 %, incluso cuando el tiempo o el clima
sea cálido y no sea necesaria la protección anticongelante.
Si por razones climáticas se necesita mayor protección, se podrá aumentar
la proporción de aditivo. No obstante, solo hasta un 60 % como máximo
porque, de lo contrario, descendería la protección anticongelante y, a su
vez, empeoraría la refrigeración.
Cuando se reponga líquido refrigerante, se ha de utilizar una mezcla de
agua destilada y de, al menos, un 40 % del aditivo G 13 o G 12 plus-plus
(TL-VW 774 G) (ambos de coloración lila) para obtener una protección anti-
corrosión óptima ⇒ 
. La mezcla de G 13 con los líquidos refrigerantes del
motor G 12 plus (TL-VW 774 F), G 12 (coloración roja) o G 11 (coloración
azul verdosa) empeora la protección anticorrosión considerablemente y, por
ello, se deberá evitar ⇒ 
. 

215

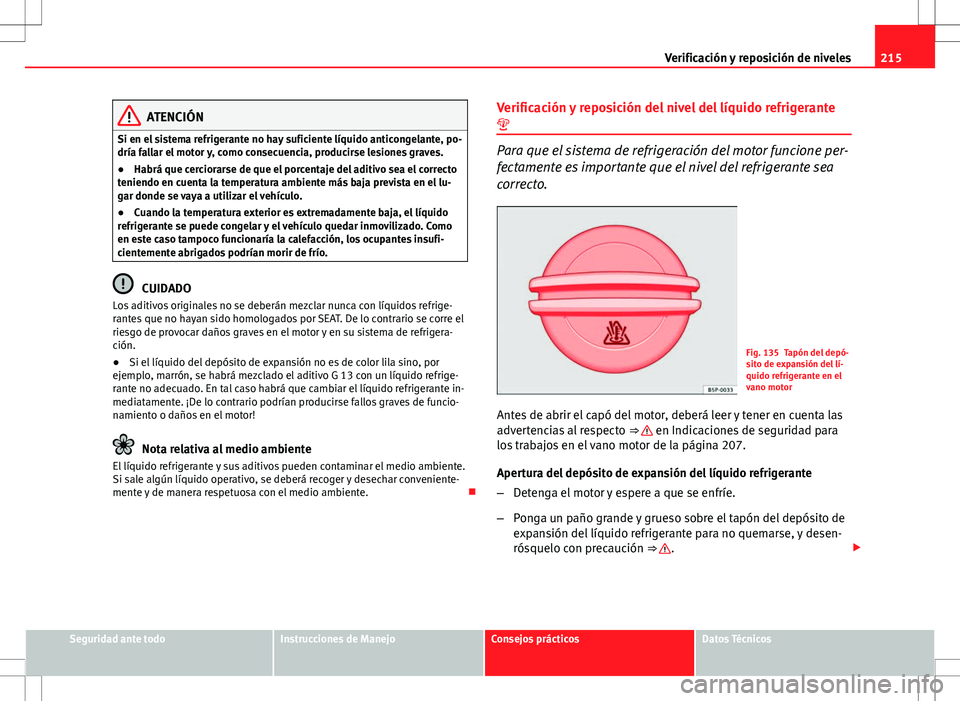

Verificación y reposición de niveles
ATENCIÓN
Si en el sistema refrigerante no hay suficiente líquido anticongelante, po-
dría fallar el motor y, como consecuencia, producirse lesiones graves.
● Habrá que cerciorarse de que el porcentaje del aditivo sea el correcto
teniendo en cuenta la temperatura ambiente más baja prevista en el lu-
gar donde se vaya a utilizar el vehículo.
● Cuando la temperatura exterior es extremadamente baja, el líquido
refrigerante se puede congelar y el vehículo quedar inmovilizado. Como
en este caso tampoco funcionaría la calefacción, los ocupantes insufi-
cientemente abrigados podrían morir de frío.
CUIDADO
Los aditivos originales no se deberán mezclar nunca con líquidos refrige-
rantes que no hayan sido homologados por SEAT. De lo contrario se corre el
riesgo de provocar daños graves en el motor y en su sistema de refrigera-
ción.
● Si el líquido del depósito de expansión no es de color lila sino, por
ejemplo, marrón, se habrá mezclado el aditivo G 13 con un líquido refrige-
rante no adecuado. En tal caso habrá que cambiar el líquido refrigerante in-
mediatamente. ¡De lo contrario podrían producirse fallos graves de funcio-
namiento o daños en el motor!
Nota relativa al medio ambiente
El líquido refrigerante y sus aditivos pueden contaminar el medio ambiente.
Si sale algún líquido operativo, se deberá recoger y desechar conveniente-
mente y de manera respetuosa con el medio ambiente. Verificación y reposición del nivel del líquido refrigerante

Para que el sistema de refrigeración del motor funcione per-
fectamente es importante que el nivel del refrigerante sea
correcto.
Fig. 135 Tapón del depó-
sito de expansión del lí-
quido refrigerante en el
vano motor
Antes de abrir el capó del motor, deberá leer y tener en cuenta las
advertencias al respecto ⇒ 
en Indicaciones de seguridad para
los trabajos en el vano motor de la página 207.
Apertura del depósito de expansión del líquido refrigerante
– Detenga el motor y espere a que se enfríe.
– Ponga un paño grande y grueso sobre el tapón del depósito de
expansión del líquido refrigerante para no quemarse, y desen-
rósquelo con precaución ⇒ 
. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

216Verificación y reposición de niveles

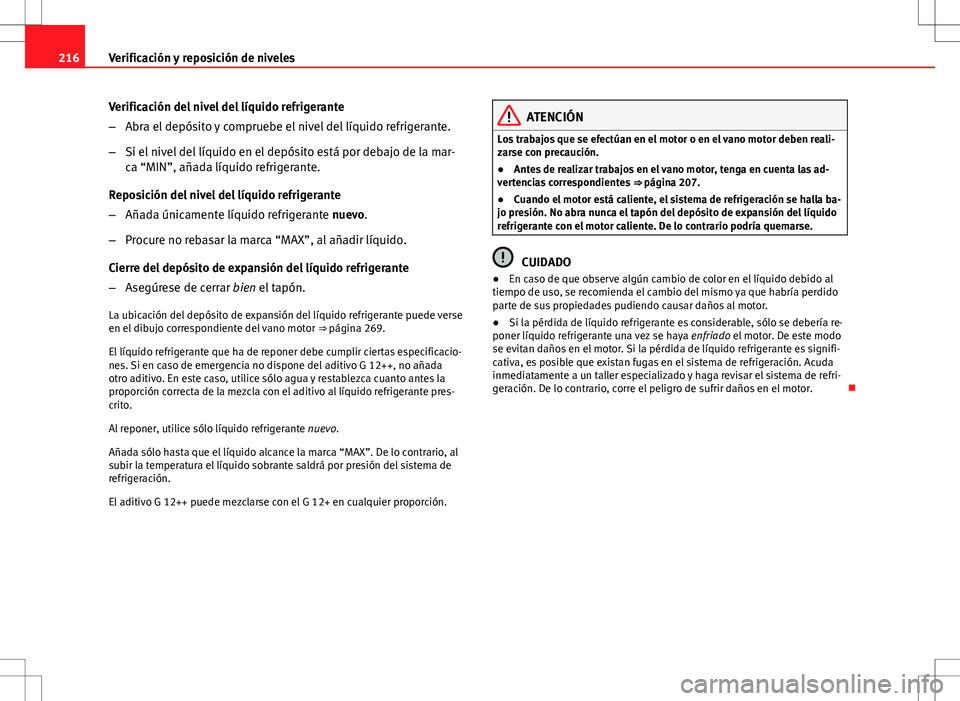

Verificación del nivel del líquido refrigerante
–Abra el depósito y compruebe el nivel del líquido refrigerante.
– Si el nivel del líquido en el depósito está por debajo de la mar-
ca “MIN”, añada líquido refrigerante.
Reposición del nivel del líquido refrigerante
– Añada únicamente líquido refrigerante nuevo.
– Procure no rebasar la marca “MAX”, al añadir líquido.
Cierre del depósito de expansión del líquido refrigerante
– Asegúrese de cerrar bien el tapón.
La ubicación del depósito de expansión del líquido refrigerante puede verse
en el dibujo correspondiente del vano motor ⇒ página 269.
El líquido refrigerante que ha de reponer debe cumplir ciertas especificacio-
nes. Si en caso de emergencia no dispone del aditivo G 12++, no añada
otro aditivo. En este caso, utilice sólo agua y restablezca cuanto antes la
proporción correcta de la mezcla con el aditivo al líquido refrigerante pres-
crito.
Al reponer, utilice sólo líquido refrigerante nuevo.
Añada sólo hasta que el líquido alcance la marca “MAX”. De lo contrario, al
subir la temperatura el líquido sobrante saldrá por presión del sistema de
refrigeración.
El aditivo G 12++ puede mezclarse con el G 12+ en cualquier proporción.
ATENCIÓN
Los trabajos que se efectúan en el motor o en el vano motor deben reali-
zarse con precaución.
● Antes de realizar trabajos en el vano motor, tenga en cuenta las ad-
vertencias correspondientes ⇒ página 207.
● Cuando el motor está caliente, el sistema de refrigeración se halla ba-
jo presión. No abra nunca el tapón del depósito de expansión del líquido
refrigerante con el motor caliente. De lo contrario podría quemarse.
CUIDADO
● En caso de que observe algún cambio de color en el líquido debido al
tiempo de uso, se recomienda el cambio del mismo ya que habría perdido
parte de sus propiedades pudiendo causar daños al motor.
● Si la pérdida de líquido refrigerante es considerable, sólo se debería re-
poner líquido refrigerante una vez se haya enfriado el motor. De este modo
se evitan daños en el motor. Si la pérdida de líquido refrigerante es signifi-
cativa, es posible que existan fugas en el sistema de refrigeración. Acuda
inmediatamente a un taller especializado y haga revisar el sistema de refri-
geración. De lo contrario, corre el peligro de sufrir daños en el motor. 

217
Verificación y reposición de niveles

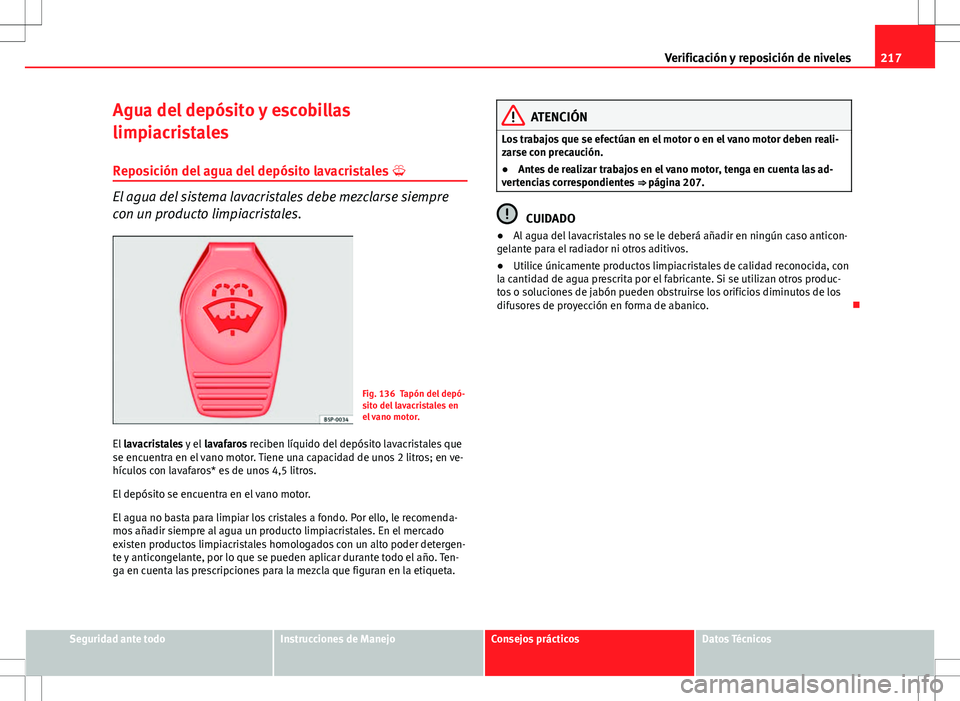

Agua del depósito y escobillas
limpiacristales Reposición del agua del depósito lavacristales 
El agua del sistema lavacristales debe mezclarse siempre
con un producto limpiacristales.
Fig. 136 Tapón del depó-
sito del lavacristales en
el vano motor.
El lavacristales y el lavafaros reciben líquido del depósito lavacristales que
se encuentra en el vano motor. Tiene una capacidad de unos 2 litros; en ve-
hículos con lavafaros* es de unos 4,5 litros.
El depósito se encuentra en el vano motor.
El agua no basta para limpiar los cristales a fondo. Por ello, le recomenda-
mos añadir siempre al agua un producto limpiacristales. En el mercado
existen productos limpiacristales homologados con un alto poder detergen-
te y anticongelante, por lo que se pueden aplicar durante todo el año. Ten-
ga en cuenta las prescripciones para la mezcla que figuran en la etiqueta.
ATENCIÓN
Los trabajos que se efectúan en el motor o en el vano motor deben reali-
zarse con precaución.
● Antes de realizar trabajos en el vano motor, tenga en cuenta las ad-
vertencias correspondientes ⇒ página 207.
CUIDADO
● Al agua del lavacristales no se le deberá añadir en ningún caso anticon-
gelante para el radiador ni otros aditivos.
● Utilice únicamente productos limpiacristales de calidad reconocida, con
la cantidad de agua prescrita por el fabricante. Si se utilizan otros produc-
tos o soluciones de jabón pueden obstruirse los orificios diminutos de los
difusores de proyección en forma de abanico. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

218Verificación y reposición de niveles

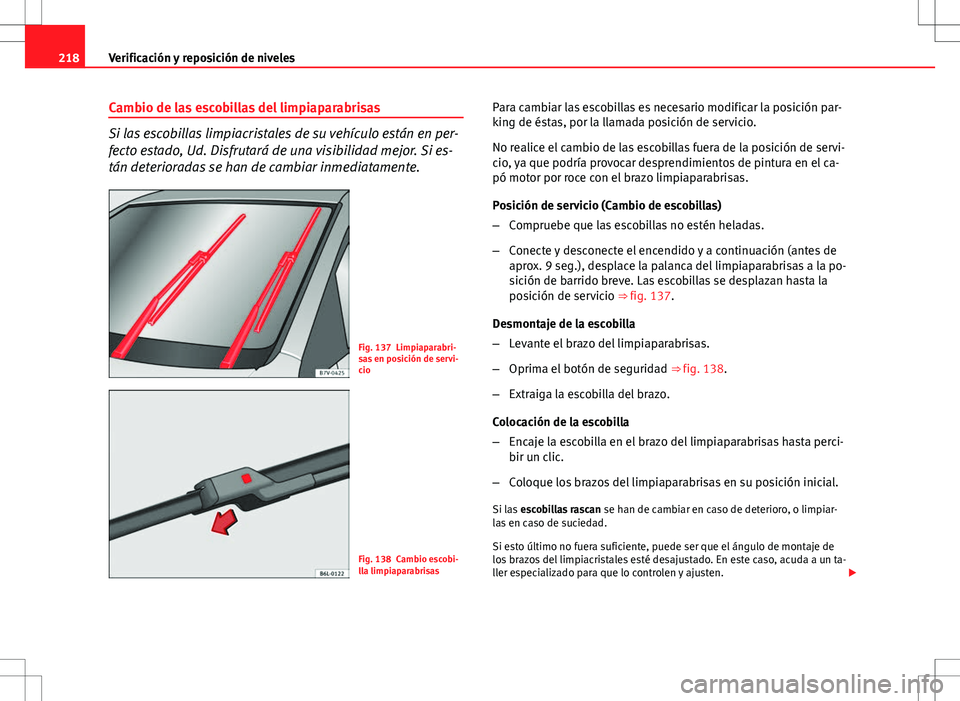

Cambio de las escobillas del limpiaparabrisas
Si las escobillas limpiacristales de su vehículo están en per-
fecto estado, Ud. Disfrutará de una visibilidad mejor. Si es-
tán deterioradas se han de cambiar inmediatamente.
Fig. 137 Limpiaparabri-
sas en posición de servi-
cio
Fig. 138 Cambio escobi-
lla limpiaparabrisas Para cambiar las escobillas es necesario modificar la posición par-
king de éstas, por la llamada posición de servicio.
No realice el cambio de las escobillas fuera de la posición de servi-
cio, ya que podría provocar desprendimientos de pintura en el ca-
pó motor por roce con el brazo limpiaparabrisas.
Posición de servicio (Cambio de escobillas)
–
Compruebe que las escobillas no estén heladas.
– Conecte y desconecte el encendido y a continuación (antes de
aprox. 9 seg.), desplace la palanca del limpiaparabrisas a la po-
sición de barrido breve. Las escobillas se desplazan hasta la
posición de servicio ⇒ fig. 137.
Desmontaje de la escobilla
– Levante el brazo del limpiaparabrisas.
– Oprima el botón de seguridad ⇒ fig. 138.
– Extraiga la escobilla del brazo.
Colocación de la escobilla
– Encaje la escobilla en el brazo del limpiaparabrisas hasta perci-
bir un clic.
– Coloque los brazos del limpiaparabrisas en su posición inicial.
Si las escobillas rascan se han de cambiar en caso de deterioro, o limpiar-
las en caso de suciedad.
Si esto último no fuera suficiente, puede ser que el ángulo de montaje de
los brazos del limpiacristales esté desajustado. En este caso, acuda a un ta-
ller especializado para que lo controlen y ajusten. 
