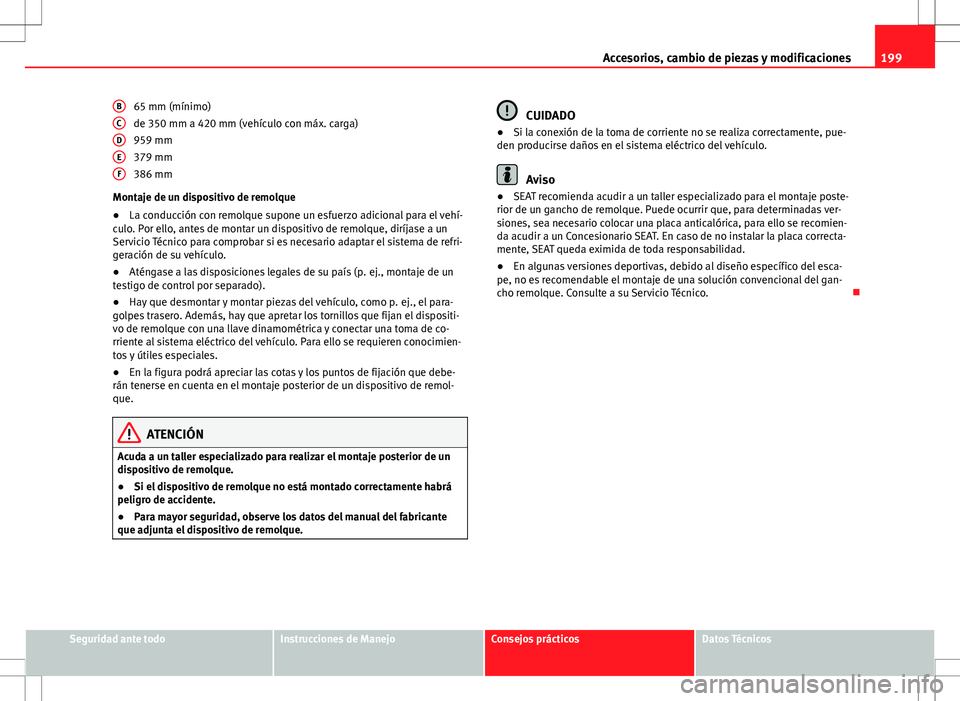

Seat Ibiza ST 2010 Manual de instrucciones (in Spanish)

199
Accesorios, cambio de piezas y modificaciones
65 mm (mínimo) de 350 mm a 420 mm (vehículo con máx. carga)
959 mm 379 mm
386 mm
Montaje de un dispositivo de remolque
● La conducción con remolque supone un esfuerzo adicional para el vehí-
culo. Por ello, antes de montar un dispositivo de remolque, diríjase a un
Servicio Técnico para comprobar si es necesario adaptar el sistema de refri-
geración de su vehículo.
● Aténgase a las disposiciones legales de su país (p. ej., montaje de un
testigo de control por separado).
● Hay que desmontar y montar piezas del vehículo, como p. ej., el para-
golpes trasero. Además, hay que apretar los tornillos que fijan el dispositi-
vo de remolque con una llave dinamométrica y conectar una toma de co-
rriente al sistema eléctrico del vehículo. Para ello se requieren conocimien-
tos y útiles especiales.
● En la figura podrá apreciar las cotas y los puntos de fijación que debe-
rán tenerse en cuenta en el montaje posterior de un dispositivo de remol-
que.
ATENCIÓN
Acuda a un taller especializado para realizar el montaje posterior de un
dispositivo de remolque.
● Si el dispositivo de remolque no está montado correctamente habrá
peligro de accidente.
● Para mayor seguridad, observe los datos del manual del fabricante
que adjunta el dispositivo de remolque.
BCDEF
CUIDADO
● Si la conexión de la toma de corriente no se realiza correctamente, pue-
den producirse daños en el sistema eléctrico del vehículo.
Aviso
● SEAT recomienda acudir a un taller especializado para el montaje poste-
rior de un gancho de remolque. Puede ocurrir que, para determinadas ver-
siones, sea necesario colocar una placa anticalórica, para ello se recomien-
da acudir a un Concesionario SEAT. En caso de no instalar la placa correcta-
mente, SEAT queda eximida de toda responsabilidad.
● En algunas versiones deportivas, debido al diseño específico del esca-
pe, no es recomendable el montaje de una solución convencional del gan-
cho remolque. Consulte a su Servicio Técnico. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

200Verificación y reposición de niveles
Verificación y reposición de niveles
Repostar
La tapa del depósito se abre manualmente. El depósito tiene
una capacidad aproximada de 45 litros.
Fig. 127 Tapa del depósi-
to abierta
Abrir el tapón del depósito de combustible
– Abra la tapa.
– Sujete el tapón con una mano y a continuación introduzca la lla-
ve en la cerradura y gírela 180° hacia la izquierda.
– Desenrosque el tapón, girándolo en sentido anti-horario.
Cerrar el tapón del depósito de combustible
– Enrosque el tapón del depósito hacia la derecha, hasta percibir
un “clic”. –
Gire la llave dentro de la cerradura, sin soltar el tapón en senti-
do horario 180°.
– Saque la llave y cierre la tapa hasta que encastre. El tapón dis-
pone de un cordón de sujeción anti-pérdida
La tapa del depósito se encuentra en el lateral derecho de la parte trasera
del vehículo.
En cuanto la pistola automática del surtidor, manejada debidamente, corte
el suministro de combustible, se puede considerar que el depósito de com-
bustible está “lleno”. No se debería seguir llenando, puesto que entonces
se ocuparía el espacio de dilatación. En caso de calentamiento, se podría
salir combustible.
El tipo de combustible adecuado para el vehículo se indica en un adhesivo
que hay en la parte interior de la tapa del depósito de combustible. 

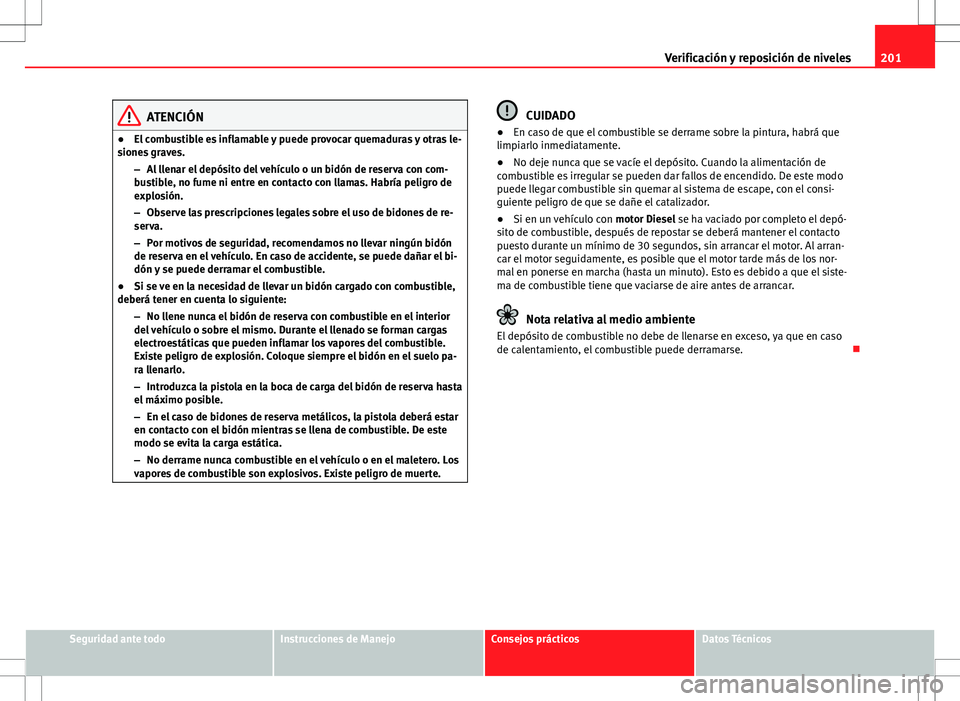

201
Verificación y reposición de niveles
ATENCIÓN
● El combustible es inflamable y puede provocar quemaduras y otras le-
siones graves.
–Al llenar el depósito del vehículo o un bidón de reserva con com-
bustible, no fume ni entre en contacto con llamas. Habría peligro de
explosión.
– Observe las prescripciones legales sobre el uso de bidones de re-
serva.
– Por motivos de seguridad, recomendamos no llevar ningún bidón
de reserva en el vehículo. En caso de accidente, se puede dañar el bi-
dón y se puede derramar el combustible.
● Si se ve en la necesidad de llevar un bidón cargado con combustible,
deberá tener en cuenta lo siguiente:
–No llene nunca el bidón de reserva con combustible en el interior
del vehículo o sobre el mismo. Durante el llenado se forman cargas
electroestáticas que pueden inflamar los vapores del combustible.
Existe peligro de explosión. Coloque siempre el bidón en el suelo pa-
ra llenarlo.
– Introduzca la pistola en la boca de carga del bidón de reserva hasta
el máximo posible.
– En el caso de bidones de reserva metálicos, la pistola deberá estar
en contacto con el bidón mientras se llena de combustible. De este
modo se evita la carga estática.
– No derrame nunca combustible en el vehículo o en el maletero. Los
vapores de combustible son explosivos. Existe peligro de muerte.CUIDADO
● En caso de que el combustible se derrame sobre la pintura, habrá que
limpiarlo inmediatamente.
● No deje nunca que se vacíe el depósito. Cuando la alimentación de
combustible es irregular se pueden dar fallos de encendido. De este modo
puede llegar combustible sin quemar al sistema de escape, con el consi-
guiente peligro de que se dañe el catalizador.
● Si en un vehículo con motor Diesel se ha vaciado por completo el depó-
sito de combustible, después de repostar se deberá mantener el contacto
puesto durante un mínimo de 30 segundos, sin arrancar el motor. Al arran-
car el motor seguidamente, es posible que el motor tarde más de los nor-
mal en ponerse en marcha (hasta un minuto). Esto es debido a que el siste-
ma de combustible tiene que vaciarse de aire antes de arrancar.
Nota relativa al medio ambiente
El depósito de combustible no debe de llenarse en exceso, ya que en caso
de calentamiento, el combustible puede derramarse. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

202Verificación y reposición de niveles

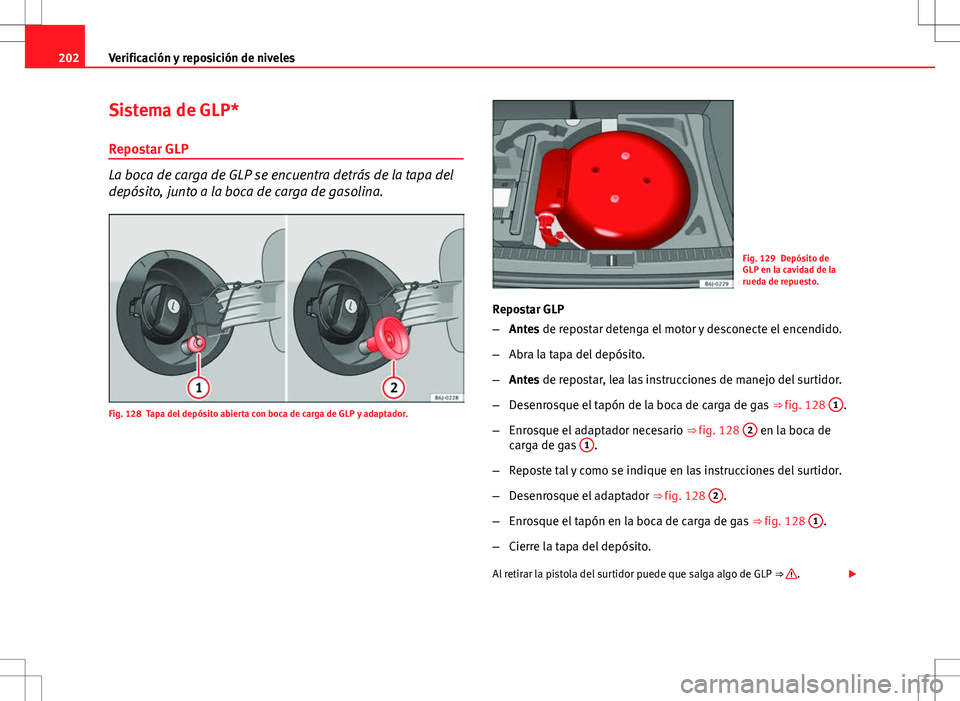

Sistema de GLP*
Repostar GLP
La boca de carga de GLP se encuentra detrás de la tapa del
depósito, junto a la boca de carga de gasolina.
Fig. 128 Tapa del depósito abierta con boca de carga de GLP y adaptador.
Fig. 129 Depósito de
GLP en la cavidad de la
rueda de repuesto.
Repostar GLP
– Antes de repostar detenga el motor y desconecte el encendido.
– Abra la tapa del depósito.
– Antes de repostar, lea las instrucciones de manejo del surtidor.
– Desenrosque el tapón de la boca de carga de gas ⇒ fig. 128 1
.
– Enrosque el adaptador necesario ⇒ fig. 128 2
en la boca de
carga de gas 1.
– Reposte tal y como se indique en las instrucciones del surtidor.
– Desenrosque el adaptador ⇒ fig. 128 2
.
– Enrosque el tapón en la boca de carga de gas ⇒ fig. 128 1
.
– Cierre la tapa del depósito.
Al retirar la pistola del surtidor puede que salga algo de GLP ⇒ 
.

203
Verificación y reposición de niveles
El depósito de GLP ⇒ fig. 129 alojado en la cavidad de la rueda de repuesto
del vehículo tiene una capacidad de 52,8 litros. Si las temperaturas exterio-
res son muy bajas, es posible que no se pueda llenar completamente el de-
pósito de GLP.
Acoplamientos de los surtidores
Los acoplamientos de los surtidores de GLP pueden ser de distintos tipos,
por lo que su manejo difiere. Así pues, deje que un empleado del surtidor
se encargue de llenar el depósito al repostar por primera vez o hacerlo en
otro surtidor.
Ruidos al repostar GLP
Durante el repostaje se producen ruidos al llenar GLP que carecen de impor-
tancia.
ATENCIÓN
Un comportamiento inadecuado a la hora de repostar o manipular el GLP
podría ocasionar un incendio, provocar una explosión o lesiones.
● El GLP es una sustancia altamente explosiva y fácilmente inflamable.
Puede provocar quemaduras graves y otras lesiones.
● Antes de repostar hay que apagar el motor.
● Desconecte siempre el teléfono móvil y cualquier aparato de radiofo-
nía, pues las ondas electromagnéticas podrían producir chispas y causar
un incendio.
● No suba al vehículo durante el repostado. Si le resulta imprescindible
subir, cierre la puerta y toque una superficie metálica antes de tocar nue-
vamente el acoplamiento. De esta forma evitará que se produzcan chis-
pas por descarga electrostática y un posible incendio al repostar.
● Tras el repostaje puede que se escapen pequeñas cantidades de GLP.
Si el GLP entra en contacto con la piel se corre el riesgo de sufrir una con-
gelación.
● No fume y manténgase siempre alejado de cualquier llama al llenar el
depósito. De lo contrario, podría producirse una explosión.

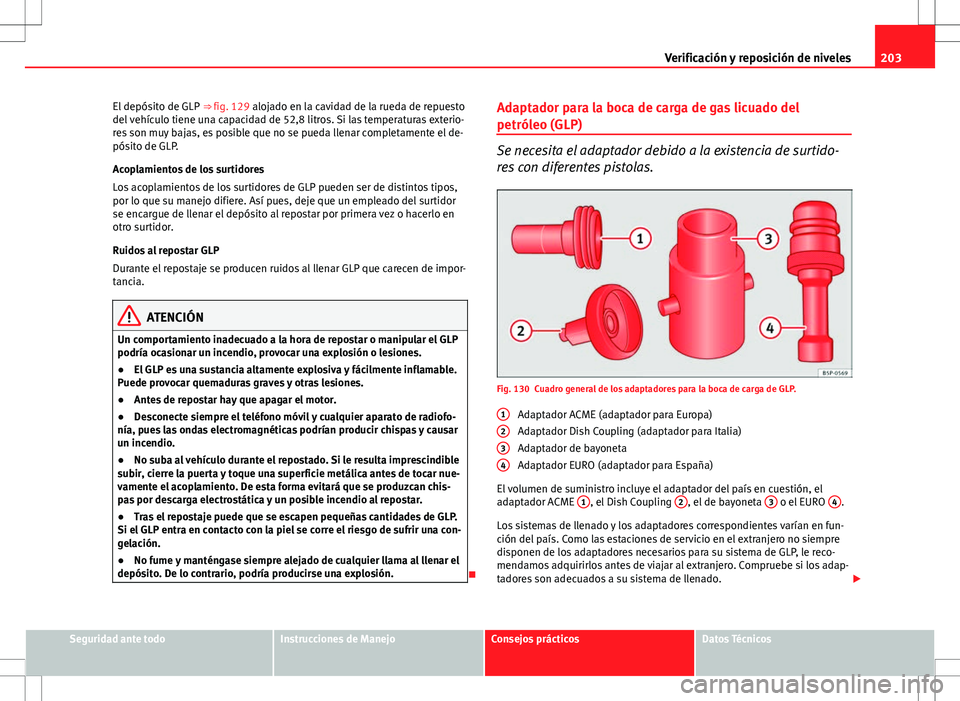

 Adaptador para la boca de carga de gas licuado del
petróleo (GLP)
Se necesita el adaptador debido a la existencia de surtido-
res con diferentes pistolas.
Fig. 130 Cuadro general de los adaptadores para la boca de carga de GLP.
Adaptador ACME (adaptador para Europa)
Adaptador Dish Coupling (adaptador para Italia)
Adaptador de bayoneta
Adaptador EURO (adaptador para España)
El volumen de suministro incluye el adaptador del país en cuestión, el
adaptador ACME 1
, el Dish Coupling 2, el de bayoneta 3 o el EURO 4.
Los sistemas de llenado y los adaptadores correspondientes varían en fun-
ción del país. Como las estaciones de servicio en el extranjero no siempre
disponen de los adaptadores necesarios para su sistema de GLP, le reco-
mendamos adquirirlos antes de viajar al extranjero. Compruebe si los adap-
tadores son adecuados a su sistema de llenado. 
1
234
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

204Verificación y reposición de niveles

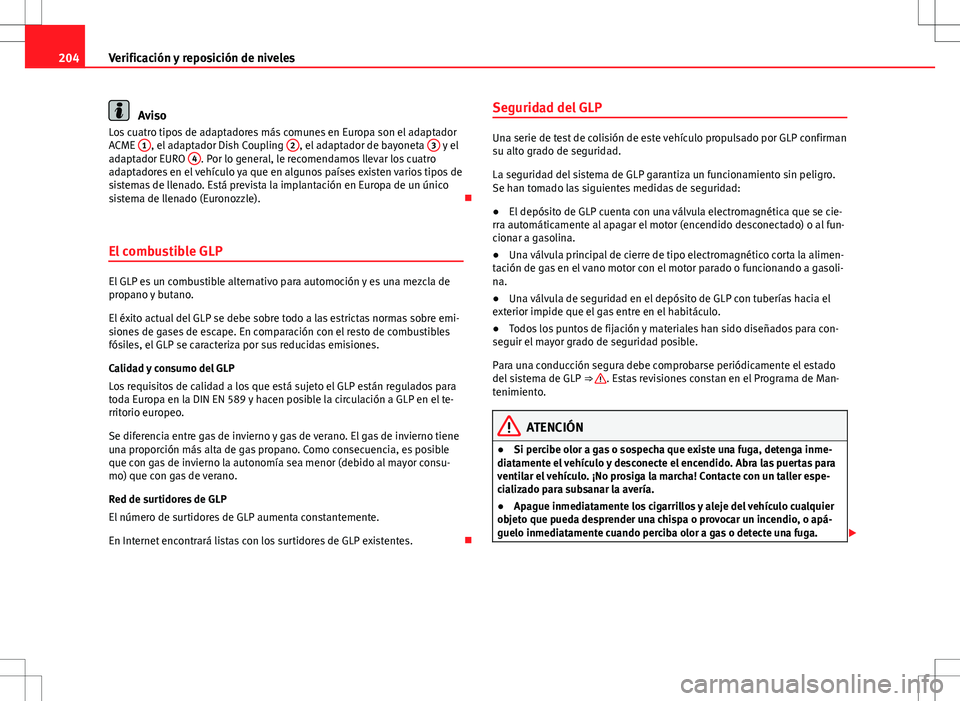

Aviso
Los cuatro tipos de adaptadores más comunes en Europa son el adaptador
ACME 1
, el adaptador Dish Coupling 2, el adaptador de bayoneta 3 y el
adaptador EURO 4. Por lo general, le recomendamos llevar los cuatro
adaptadores en el vehículo ya que en algunos países existen varios tipos de
sistemas de llenado. Está prevista la implantación en Europa de un único
sistema de llenado (Euronozzle). 
El combustible GLP
El GLP es un combustible alternativo para automoción y es una mezcla de
propano y butano.
El éxito actual del GLP se debe sobre todo a las estrictas normas sobre emi-
siones de gases de escape. En comparación con el resto de combustibles
fósiles, el GLP se caracteriza por sus reducidas emisiones.
Calidad y consumo del GLP
Los requisitos de calidad a los que está sujeto el GLP están regulados para
toda Europa en la DIN EN 589 y hacen posible la circulación a GLP en el te-
rritorio europeo.
Se diferencia entre gas de invierno y gas de verano. El gas de invierno tiene
una proporción más alta de gas propano. Como consecuencia, es posible
que con gas de invierno la autonomía sea menor (debido al mayor consu-
mo) que con gas de verano.
Red de surtidores de GLP
El número de surtidores de GLP aumenta constantemente.
En Internet encontrará listas con los surtidores de GLP existentes. Seguridad del GLP
Una serie de test de colisión de este vehículo propulsado por GLP confirman
su alto grado de seguridad.
La seguridad del sistema de GLP garantiza un funcionamiento sin peligro.
Se han tomado las siguientes medidas de seguridad:
●
El depósito de GLP cuenta con una válvula electromagnética que se cie-
rra automáticamente al apagar el motor (encendido desconectado) o al fun-
cionar a gasolina.
● Una válvula principal de cierre de tipo electromagnético corta la alimen-
tación de gas en el vano motor con el motor parado o funcionando a gasoli-
na.
● Una válvula de seguridad en el depósito de GLP con tuberías hacia el
exterior impide que el gas entre en el habitáculo.
● Todos los puntos de fijación y materiales han sido diseñados para con-
seguir el mayor grado de seguridad posible.
Para una conducción segura debe comprobarse periódicamente el estado
del sistema de GLP ⇒ 
. Estas revisiones constan en el Programa de Man-
tenimiento.
ATENCIÓN
● Si percibe olor a gas o sospecha que existe una fuga, detenga inme-
diatamente el vehículo y desconecte el encendido. Abra las puertas para
ventilar el vehículo. ¡No prosiga la marcha! Contacte con un taller espe-
cializado para subsanar la avería.
● Apague inmediatamente los cigarrillos y aleje del vehículo cualquier
objeto que pueda desprender una chispa o provocar un incendio, o apá-
guelo inmediatamente cuando perciba olor a gas o detecte una fuga. 

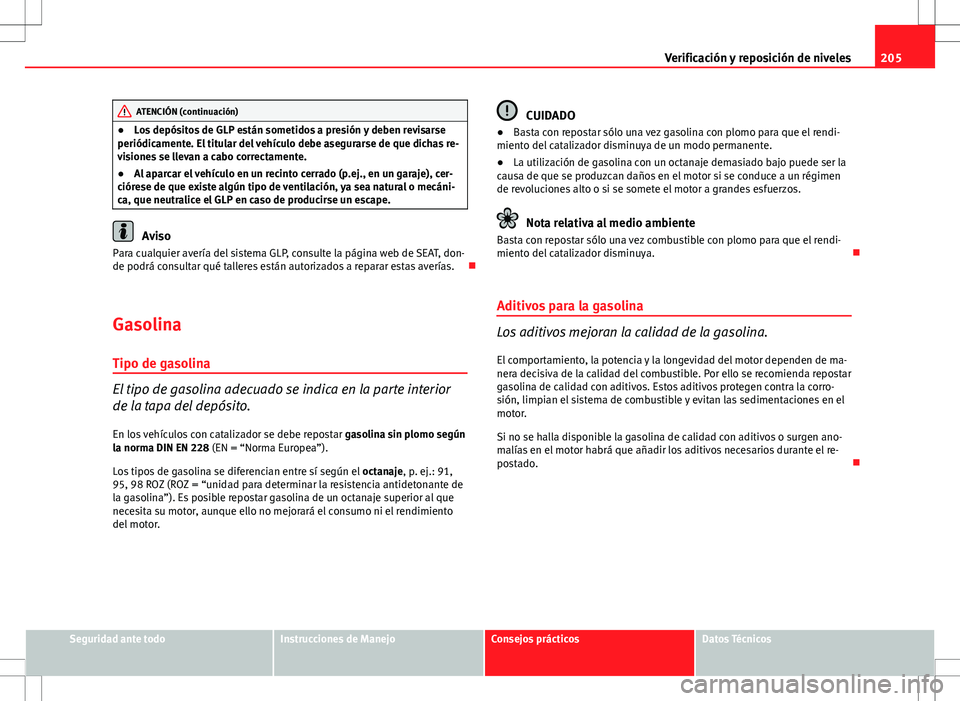

205
Verificación y reposición de niveles
ATENCIÓN (continuación)
● Los depósitos de GLP están sometidos a presión y deben revisarse
periódicamente. El titular del vehículo debe asegurarse de que dichas re-
visiones se llevan a cabo correctamente.
● Al aparcar el vehículo en un recinto cerrado (p.ej., en un garaje), cer-
ciórese de que existe algún tipo de ventilación, ya sea natural o mecáni-
ca, que neutralice el GLP en caso de producirse un escape.
Aviso
Para cualquier avería del sistema GLP, consulte la página web de SEAT, don-
de podrá consultar qué talleres están autorizados a reparar estas averías. 
Gasolina
Tipo de gasolina
El tipo de gasolina adecuado se indica en la parte interior
de la tapa del depósito. En los vehículos con catalizador se debe repostar gasolina sin plomo según
la norma DIN EN 228 (EN = “Norma Europea”).
Los tipos de gasolina se diferencian entre sí según el octanaje, p. ej.: 91,
95, 98 ROZ (ROZ = “unidad para determinar la resistencia antidetonante de
la gasolina”). Es posible repostar gasolina de un octanaje superior al que
necesita su motor, aunque ello no mejorará el consumo ni el rendimiento
del motor.
CUIDADO
● Basta con repostar sólo una vez gasolina con plomo para que el rendi-
miento del catalizador disminuya de un modo permanente.
● La utilización de gasolina con un octanaje demasiado bajo puede ser la
causa de que se produzcan daños en el motor si se conduce a un régimen
de revoluciones alto o si se somete el motor a grandes esfuerzos.
Nota relativa al medio ambiente
Basta con repostar sólo una vez combustible con plomo para que el rendi-
miento del catalizador disminuya. 
Aditivos para la gasolina
Los aditivos mejoran la calidad de la gasolina.
El comportamiento, la potencia y la longevidad del motor dependen de ma-
nera decisiva de la calidad del combustible. Por ello se recomienda repostar
gasolina de calidad con aditivos. Estos aditivos protegen contra la corro-
sión, limpian el sistema de combustible y evitan las sedimentaciones en el
motor.
Si no se halla disponible la gasolina de calidad con aditivos o surgen ano-
malías en el motor habrá que añadir los aditivos necesarios durante el re-
postado. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

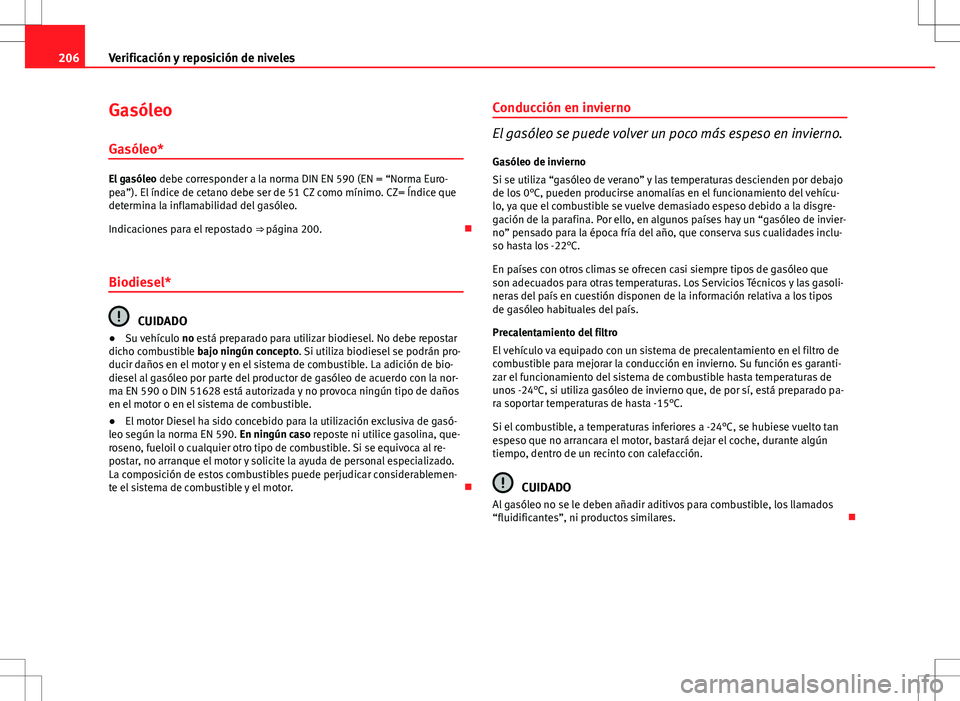

206Verificación y reposición de niveles
Gasóleo
Gasóleo*
El gasóleo debe corresponder a la norma DIN EN 590 (EN = “Norma Euro-
pea”). El índice de cetano debe ser de 51 CZ como mínimo. CZ= Índice que
determina la inflamabilidad del gasóleo.
Indicaciones para el repostado ⇒ página 200. 
Biodiesel*
CUIDADO
● Su vehículo no está preparado para utilizar biodiesel. No debe repostar
dicho combustible bajo ningún concepto. Si utiliza biodiesel se podrán pro-
ducir daños en el motor y en el sistema de combustible. La adición de bio-
diesel al gasóleo por parte del productor de gasóleo de acuerdo con la nor-
ma EN 590 o DIN 51628 está autorizada y no provoca ningún tipo de daños
en el motor o en el sistema de combustible.
● El motor Diesel ha sido concebido para la utilización exclusiva de gasó-
leo según la norma EN 590. En ningún caso reposte ni utilice gasolina, que-
roseno, fueloil o cualquier otro tipo de combustible. Si se equivoca al re-
postar, no arranque el motor y solicite la ayuda de personal especializado.
La composición de estos combustibles puede perjudicar considerablemen-
te el sistema de combustible y el motor. Conducción en invierno
El gasóleo se puede volver un poco más espeso en invierno.
Gasóleo de invierno
Si se utiliza “gasóleo de verano” y las temperaturas descienden por debajo
de los 0°C, pueden producirse anomalías en el funcionamiento del vehícu-
lo, ya que el combustible se vuelve demasiado espeso debido a la disgre-
gación de la parafina. Por ello, en algunos países hay un “gasóleo de invier-
no” pensado para la época fría del año, que conserva sus cualidades inclu-
so hasta los -22°C.
En países con otros climas se ofrecen casi siempre tipos de gasóleo que
son adecuados para otras temperaturas. Los Servicios Técnicos y las gasoli-
neras del país en cuestión disponen de la información relativa a los tipos
de gasóleo habituales del país.
Precalentamiento del filtro
El vehículo va equipado con un sistema de precalentamiento en el filtro de
combustible para mejorar la conducción en invierno. Su función es garanti-
zar el funcionamiento del sistema de combustible hasta temperaturas de
unos -24°C, si utiliza gasóleo de invierno que, de por sí, está preparado pa-
ra soportar temperaturas de hasta -15°C.
Si el combustible, a temperaturas inferiores a -24°C, se hubiese vuelto tan
espeso que no arrancara el motor, bastará dejar el coche, durante algún
tiempo, dentro de un recinto con calefacción.
CUIDADO
Al gasóleo no se le deben añadir aditivos para combustible, los llamados
“fluidificantes”, ni productos similares. 

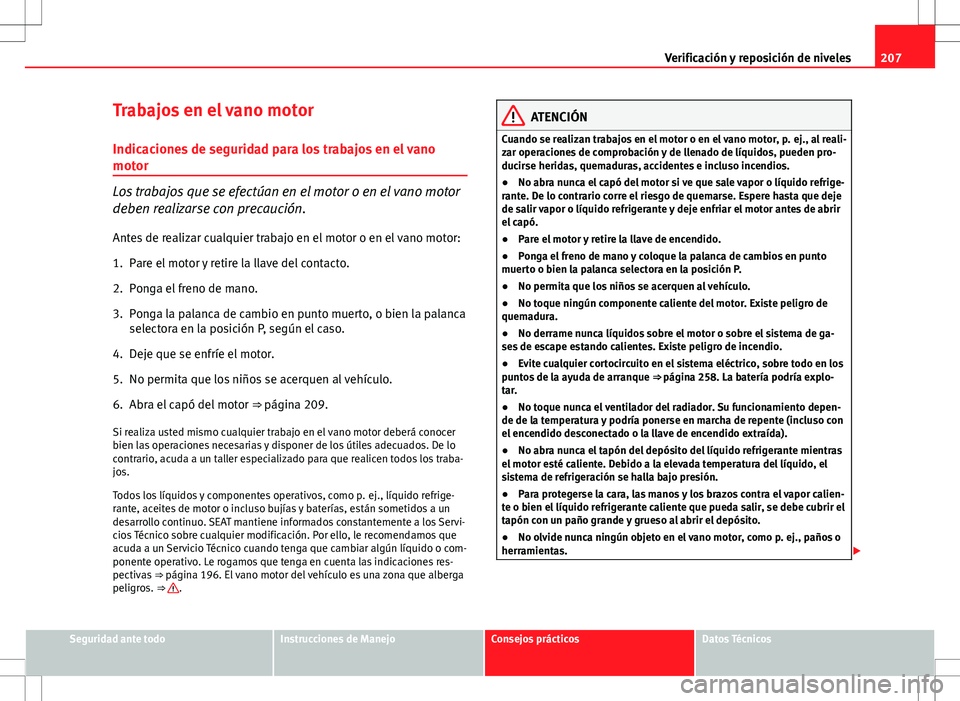

207
Verificación y reposición de niveles
Trabajos en el vano motor
Indicaciones de seguridad para los trabajos en el vano
motor
Los trabajos que se efectúan en el motor o en el vano motor
deben realizarse con precaución.
Antes de realizar cualquier trabajo en el motor o en el vano motor:
1. Pare el motor y retire la llave del contacto.
2. Ponga el freno de mano.
3. Ponga la palanca de cambio en punto muerto, o bien la palanca selectora en la posición P, según el caso.
4. Deje que se enfríe el motor.
5. No permita que los niños se acerquen al vehículo.
6. Abra el capó del motor ⇒ página 209.
Si realiza usted mismo cualquier trabajo en el vano motor deberá conocer
bien las operaciones necesarias y disponer de los útiles adecuados. De lo
contrario, acuda a un taller especializado para que realicen todos los traba-
jos.
Todos los líquidos y componentes operativos, como p. ej., líquido refrige-
rante, aceites de motor o incluso bujías y baterías, están sometidos a un
desarrollo continuo. SEAT mantiene informados constantemente a los Servi-
cios Técnico sobre cualquier modificación. Por ello, le recomendamos que
acuda a un Servicio Técnico cuando tenga que cambiar algún líquido o com-
ponente operativo. Le rogamos que tenga en cuenta las indicaciones res-
pectivas ⇒ página 196. El vano motor del vehículo es una zona que alberga
peligros. ⇒ 
.
ATENCIÓN
Cuando se realizan trabajos en el motor o en el vano motor, p. ej., al reali-
zar operaciones de comprobación y de llenado de líquidos, pueden pro-
ducirse heridas, quemaduras, accidentes e incluso incendios.
● No abra nunca el capó del motor si ve que sale vapor o líquido refrige-
rante. De lo contrario corre el riesgo de quemarse. Espere hasta que deje
de salir vapor o líquido refrigerante y deje enfriar el motor antes de abrir
el capó.
● Pare el motor y retire la llave de encendido.
● Ponga el freno de mano y coloque la palanca de cambios en punto
muerto o bien la palanca selectora en la posición P.
● No permita que los niños se acerquen al vehículo.
● No toque ningún componente caliente del motor. Existe peligro de
quemadura.
● No derrame nunca líquidos sobre el motor o sobre el sistema de ga-
ses de escape estando calientes. Existe peligro de incendio.
● Evite cualquier cortocircuito en el sistema eléctrico, sobre todo en los
puntos de la ayuda de arranque ⇒ página 258. La batería podría explo-
tar.
● No toque nunca el ventilador del radiador. Su funcionamiento depen-
de de la temperatura y podría ponerse en marcha de repente (incluso con
el encendido desconectado o la llave de encendido extraída).
● No abra nunca el tapón del depósito del líquido refrigerante mientras
el motor esté caliente. Debido a la elevada temperatura del líquido, el
sistema de refrigeración se halla bajo presión.
● Para protegerse la cara, las manos y los brazos contra el vapor calien-
te o bien el líquido refrigerante caliente que pueda salir, se debe cubrir el
tapón con un paño grande y grueso al abrir el depósito.
● No olvide nunca ningún objeto en el vano motor, como p. ej., paños o
herramientas. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

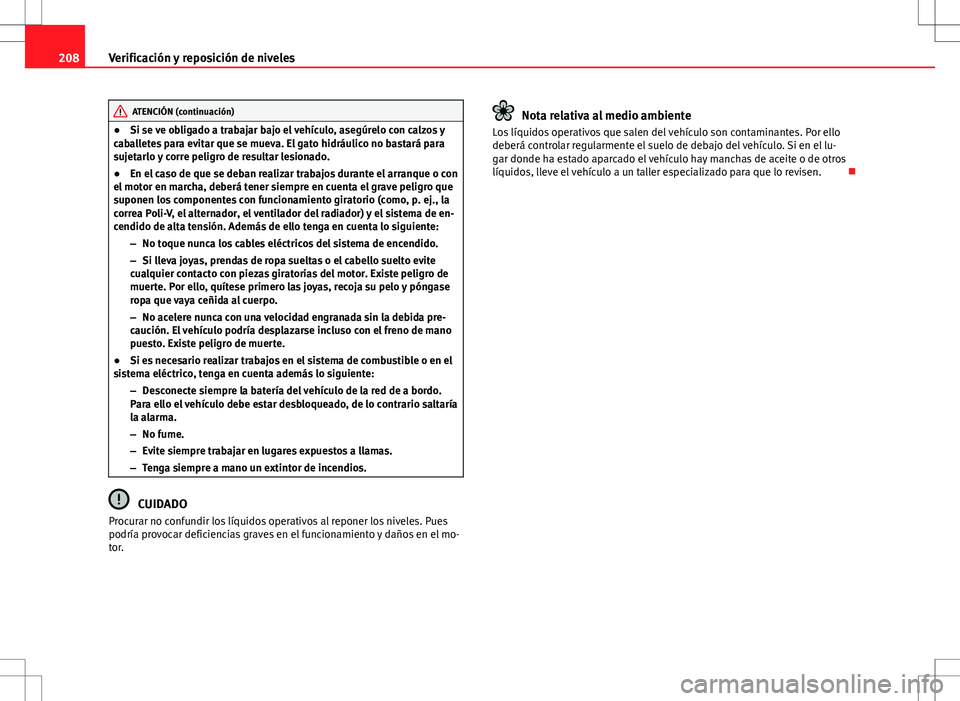

208Verificación y reposición de niveles
ATENCIÓN (continuación)
● Si se ve obligado a trabajar bajo el vehículo, asegúrelo con calzos y
caballetes para evitar que se mueva. El gato hidráulico no bastará para
sujetarlo y corre peligro de resultar lesionado.
● En el caso de que se deban realizar trabajos durante el arranque o con
el motor en marcha, deberá tener siempre en cuenta el grave peligro que
suponen los componentes con funcionamiento giratorio (como, p. ej., la
correa Poli-V, el alternador, el ventilador del radiador) y el sistema de en-
cendido de alta tensión. Además de ello tenga en cuenta lo siguiente:
–No toque nunca los cables eléctricos del sistema de encendido.
– Si lleva joyas, prendas de ropa sueltas o el cabello suelto evite
cualquier contacto con piezas giratorias del motor. Existe peligro de
muerte. Por ello, quítese primero las joyas, recoja su pelo y póngase
ropa que vaya ceñida al cuerpo.
– No acelere nunca con una velocidad engranada sin la debida pre-
caución. El vehículo podría desplazarse incluso con el freno de mano
puesto. Existe peligro de muerte.
● Si es necesario realizar trabajos en el sistema de combustible o en el
sistema eléctrico, tenga en cuenta además lo siguiente:
–Desconecte siempre la batería del vehículo de la red de a bordo.
Para ello el vehículo debe estar desbloqueado, de lo contrario saltaría
la alarma.
– No fume.
– Evite siempre trabajar en lugares expuestos a llamas.
– Tenga siempre a mano un extintor de incendios.
CUIDADO
Procurar no confundir los líquidos operativos al reponer los niveles. Pues
podría provocar deficiencias graves en el funcionamiento y daños en el mo-
tor.
Nota relativa al medio ambiente
Los líquidos operativos que salen del vehículo son contaminantes. Por ello
deberá controlar regularmente el suelo de debajo del vehículo. Si en el lu-
gar donde ha estado aparcado el vehículo hay manchas de aceite o de otros
líquidos, lleve el vehículo a un taller especializado para que lo revisen. 
