Seat Leon 5D 2005 Manual de instrucciones (in Spanish)

Apertura y cierre99
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

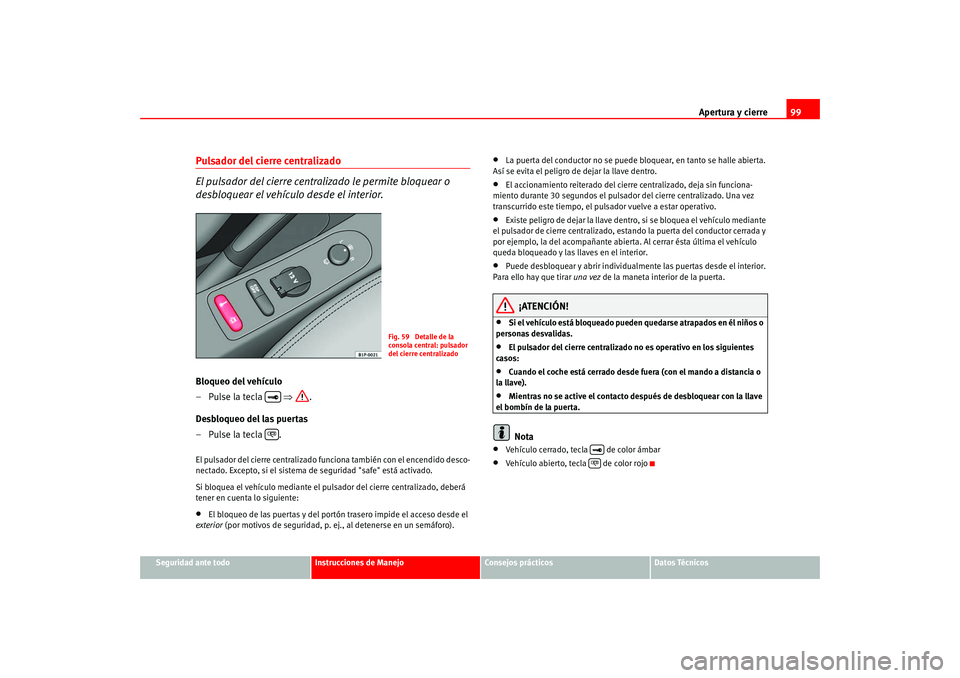

Pulsador del cierre centralizado
El pulsador del cierre centra lizado le permite bloquear o
desbloquear el vehículo desde el interior.Bloqueo del vehículo
–Pulse la tecla ⇒ .
Desbloqueo del las puertas
–Pulse la tecla .El pulsador del cierre centralizado funciona también con el encendido desco-
nectado. Excepto, si el sistema de seguridad "safe" está activado.
Si bloquea el vehículo mediante el p ulsador del cierre centralizado, deberá
tener en cuenta lo siguiente:•
El bloqueo de las puertas y del portón trasero impide el acceso desde el
exterior (por motivos de seguridad, p. ej ., al detenerse en un semáforo).
•
La puerta del conductor no se puede bloquear, en tanto se halle abierta.
Así se evita el peligro de dejar la llave dentro.
•
El accionamiento reiterado del cierre centralizado, deja sin funciona-
miento durante 30 segundos el pulsador del cierre centralizado. Una vez
transcurrido este tiempo, el pulsador vuelve a estar operativo.
•
Existe peligro de dejar la llave dentro , si se bloquea el vehículo mediante
el pulsador de cierre centralizado, estando la puerta del conductor cerrada y
por ejemplo, la del acompañante abierta. Al cerrar ésta última el vehículo
queda bloqueado y las llaves en el interior.
•
Puede desbloquear y abrir individualmente las puertas desde el interior.
Para ello hay que tirar una vez de la maneta interior de la puerta.
¡ATENCIÓN!
•
Si el vehículo está bloqueado pueden quedarse atrapados en él niños o
personas desvalidas.
•
El pulsador del cierre centralizado no es operativo en los siguientes
casos:
•
Cuando el coche está cerrado desde fuera (con el mando a distancia o
la llave).
•
Mientras no se active el contacto después de desbloquear con la llave
el bombín de la puerta.Nota
•
Vehículo cerrado, tecla de color ámbar
•
Vehículo abierto, tecla de color rojo
Fig. 59 Detalle de la
consola central: pulsador
del cierre centralizado


Espanyol leon Seite 99 Mittwoch, 28. September 2005 1:28 13

Apertura y cierre

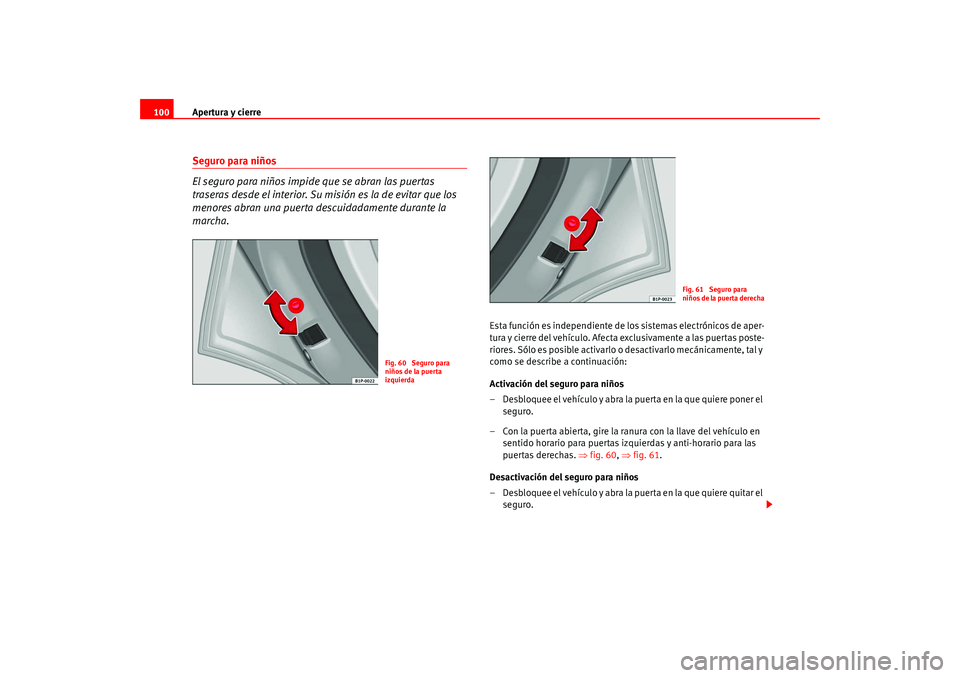

100Seguro para niños
El seguro para niños impide que se abran las puertas
traseras desde el interior. Su misión es la de evitar que los
menores abran una puerta descuidadamente durante la
marcha.
Esta función es independiente de los sistemas electrónicos de aper-
tura y cierre del vehículo. Afecta exclusivamente a las puertas poste-
riores. Sólo es posible activarlo o desactivarlo mecánicamente, tal y
como se describe a continuación:
Activación del seguro para niños
– Desbloquee el vehículo y abra la puerta en la que quiere poner el
seguro.
– Con la puerta abierta, gire la ranura con la llave del vehículo en sentido horario para puertas izqu ierdas y anti-horario para las
puertas derechas. ⇒fig. 60 , ⇒ fig. 61 .
Desactivación del seguro para niños
– Desbloquee el vehículo y abra la puerta en la que quiere quitar el seguro.
Fig. 60 Seguro para
niños de la puerta
izquierda
Fig. 61 Seguro para
niños de la puerta derecha
Espanyol leon Seite 100 Mittwoch, 28. September 2005 1:28 13

Apertura y cierre101
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

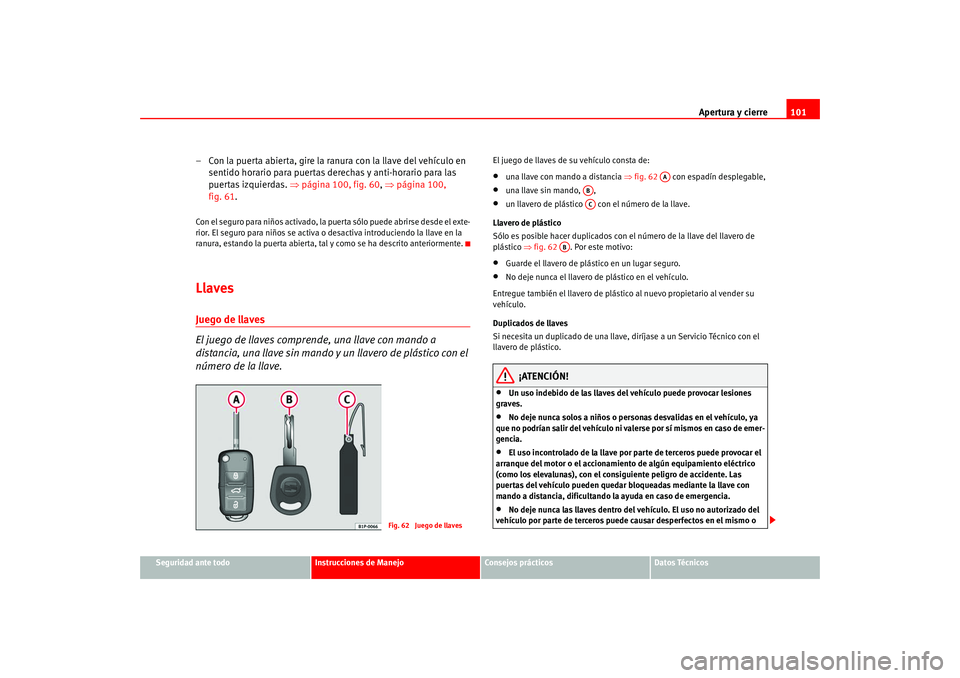

– Con la puerta abierta, gire la ranura con la llave del vehículo en
sentido horario para puertas derechas y anti-horario para las
puertas izquierdas. ⇒página 100, fig. 60 , ⇒ página 100,
fig. 61 .Con el seguro para niños activado, la pu erta sólo puede abrirse desde el exte-
rior. El seguro para niños se activa o desactiva introduciendo la llave en la
ranura, estando la puerta abierta, tal y como se ha descrito anteriormente.LlavesJuego de llaves
El juego de llaves comprende, una llave con mando a
distancia, una llave sin mando y un llavero de plástico con el
número de la llave.
El juego de llaves de su vehículo consta de:•
una llave con mando a distancia ⇒fig. 62 con espadín desplegable,
•
una llave sin mando, ,
•
un llavero de plástico con el número de la llave.
Llavero de plástico
Sólo es posible hacer duplicados con el número de la llave del llavero de
plástico ⇒fig. 62 . Por este motivo:
•
Guarde el llavero de plástico en un lugar seguro.
•
No deje nunca el llavero de plástico en el vehículo.
Entregue también el llavero de plástico al nuevo propietario al vender su
vehículo.
Duplicados de llaves
Si necesita un duplicado de una llave, diríjase a un Servicio Técnico con el
llavero de plástico.
¡ATENCIÓN!
•
Un uso indebido de las llaves del vehículo puede provocar lesiones
graves.
•
No deje nunca solos a niños o person as desvalidas en el vehículo, ya
que no podrían salir del vehículo ni va lerse por sí mismos en caso de emer-
gencia.
•
El uso incontrolado de la llave por parte de terceros puede provocar el
arranque del motor o el accionamiento de algún equipamiento eléctrico
(como los elevalunas), con el consiguiente peligro de accidente. Las
puertas del vehículo pueden quedar bloqueadas mediante la llave con
mando a distancia, dificultando la ayuda en caso de emergencia.
•
No deje nunca las llaves dentro del vehículo. El uso no autorizado del
vehículo por parte de terceros puede causar desperfectos en el mismo o
Fig. 62 Juego de llaves
AA
ABAC
AB
Espanyol leon Seite 101 Mittwoch, 28. September 2005 1:28 13

Apertura y cierre

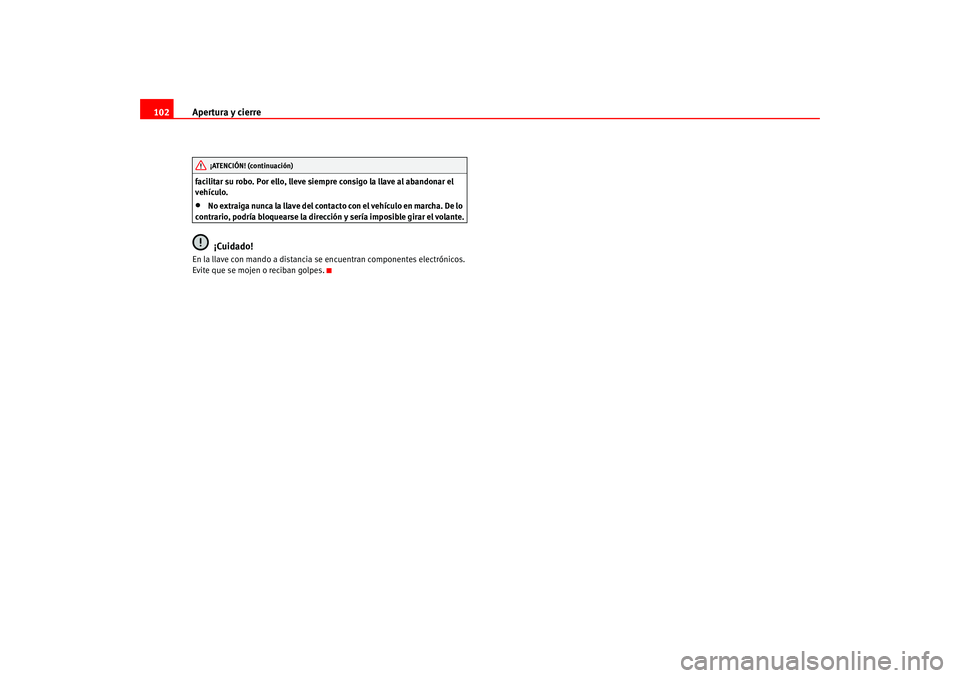

102facilitar su robo. Por ello, lleve siempre consigo la llave al abandonar el
vehículo.•
No extraiga nunca la llave del contacto con el vehículo en marcha. De lo
contrario, podría bloquearse la dirección y sería imposible girar el volante.¡Cuidado!
En la llave con mando a distancia se encuentran componentes electrónicos.
Evite que se mojen o reciban golpes.
¡ATENCIÓN! (continuación)
Espanyol leon Seite 102 Mittwoch, 28. September 2005 1:28 13

Apertura y cierre103
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

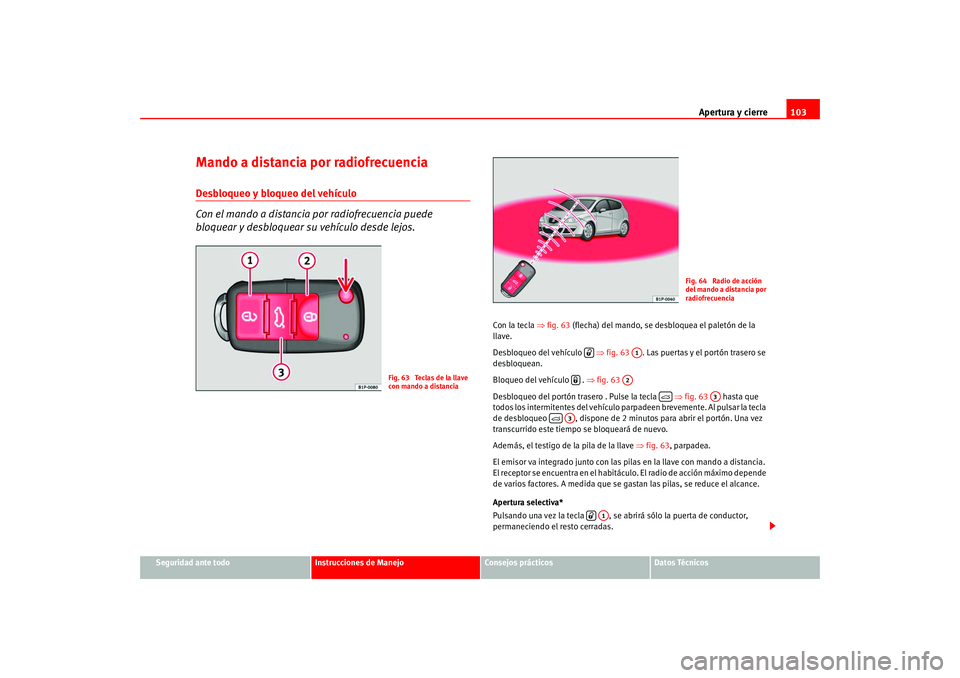

Mando a distancia por radiofrecuenciaDesbloqueo y bloqueo del vehículo
Con el mando a distancia por radiofrecuencia puede
bloquear y desbloquear su vehículo desde lejos.
Con la tecla ⇒fig. 63 (flecha) del mando, se desbloquea el paletón de la
llave.
Desbloqueo del vehículo ⇒fig. 63 . Las puertas y el portón trasero se
desbloquean.
Bloqueo del vehículo . ⇒fig. 63
Desbloqueo del portón trasero . Pulse la tecla ⇒fig. 63 hasta que
todos los intermitentes del vehículo parpadeen brevemente. Al pulsar la tecla
de desbloqueo , dispone de 2 minutos para abrir el portón. Una vez
transcurrido este tiempo se bloqueará de nuevo.
Además, el testigo de la pila de la llave ⇒fig. 63 , parpadea.
El emisor va integrado junto con las pilas en la llave con mando a distancia.
El receptor se encuentra en el habitácu lo. El radio de acción máximo depende
de varios factores. A medida que se gastan las pilas, se reduce el alcance.
Apertura selectiva*
Pulsando una vez la tecla , se abrirá sólo la puerta de conductor,
permaneciendo el resto cerradas.
Fig. 63 Teclas de la llave
con mando a distancia
Fig. 64 Radio de acción
del mando a distancia por
radiofrecuencia

A1

A2

A3

A3
A1
Espanyol leon Seite 103 Mittwoch, 28. September 2005 1:28 13

Apertura y cierre

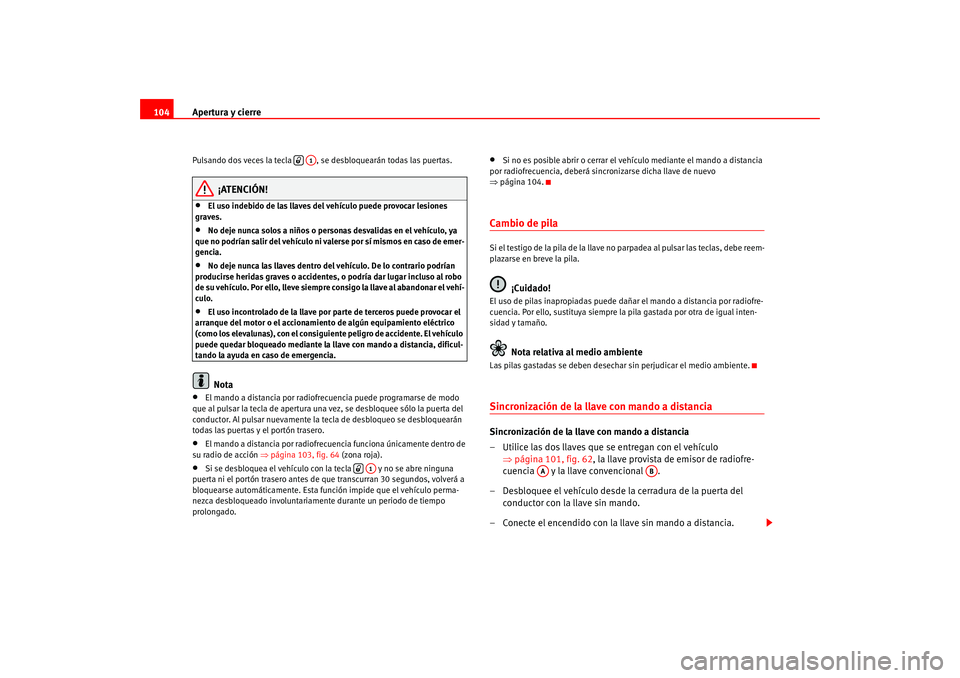

104Pulsando dos veces la tecla , se desbloquearán todas las puertas.
¡ATENCIÓN!
•
El uso indebido de las llaves del vehículo puede provocar lesiones
graves.
•
No deje nunca solos a niños o person as desvalidas en el vehículo, ya
que no podrían salir del vehículo ni va lerse por sí mismos en caso de emer-
gencia.
•
No deje nunca las llaves dentro de l vehículo. De lo contrario podrían
producirse heridas graves o accidentes, o podría dar lugar incluso al robo
de su vehículo. Por ello, lleve siempre consigo la llave al abandonar el vehí-
culo.
•
El uso incontrolado de la llave por parte de terceros puede provocar el
arranque del motor o el accionamiento de algún equipamiento eléctrico
(como los elevalunas), con el consiguiente peligro de accidente. El vehículo
puede quedar bloqueado mediante la llave con mando a distancia, dificul-
tando la ayuda en caso de emergencia.Nota
•
El mando a distancia por radiofrecuencia puede programarse de modo
que al pulsar la tecla de apertura una vez, se desbloquee sólo la puerta del
conductor. Al pulsar nuevamente la tecla de desbloqueo se desbloquearán
todas las puertas y el portón trasero.
•
El mando a distancia por radiofrecuencia funciona únicamente dentro de
su radio de acción ⇒página 103, fig. 64 (zona roja).
•
Si se desbloquea el vehículo con la tecla y no se abre ninguna
puerta ni el portón trasero antes de que transcurran 30 segundos, volverá a
bloquearse automáticamente. Esta fu nción impide que el vehículo perma-
nezca desbloqueado involuntariamente durante un periodo de tiempo
prolongado.
•
Si no es posible abrir o cerrar el vehículo mediante el mando a distancia
por radiofrecuencia, deberá sinc ronizarse dicha llave de nuevo
⇒ página 104.
Cambio de pilaSi el testigo de la pila de la llave no parpadea al pulsar las teclas, debe reem-
plazarse en breve la pila.
¡Cuidado!
El uso de pilas inapropiadas puede dañar el mando a distancia por radiofre-
cuencia. Por ello, sustituya siempre la pila gastada por otra de igual inten-
sidad y tamaño.
Nota relativa al medio ambiente
Las pilas gastadas se deben desechar sin perjudicar el medio ambiente.Sincronización de la llave con mando a distancia Sincronización de la llave con mando a distancia
– Utilice las dos llaves que se entregan con el vehículo
⇒página 101, fig. 62 , la llave provista de emisor de radiofre-
cuencia y la llave convencional .
– Desbloquee el vehículo desde la cerradura de la puerta del conductor con la llave sin mando.
– Conecte el encendido con la llave sin mando a distancia.
A1
A1
AA
AB
Espanyol leon Seite 104 Mittwoch, 28. September 2005 1:28 13

Apertura y cierre105
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

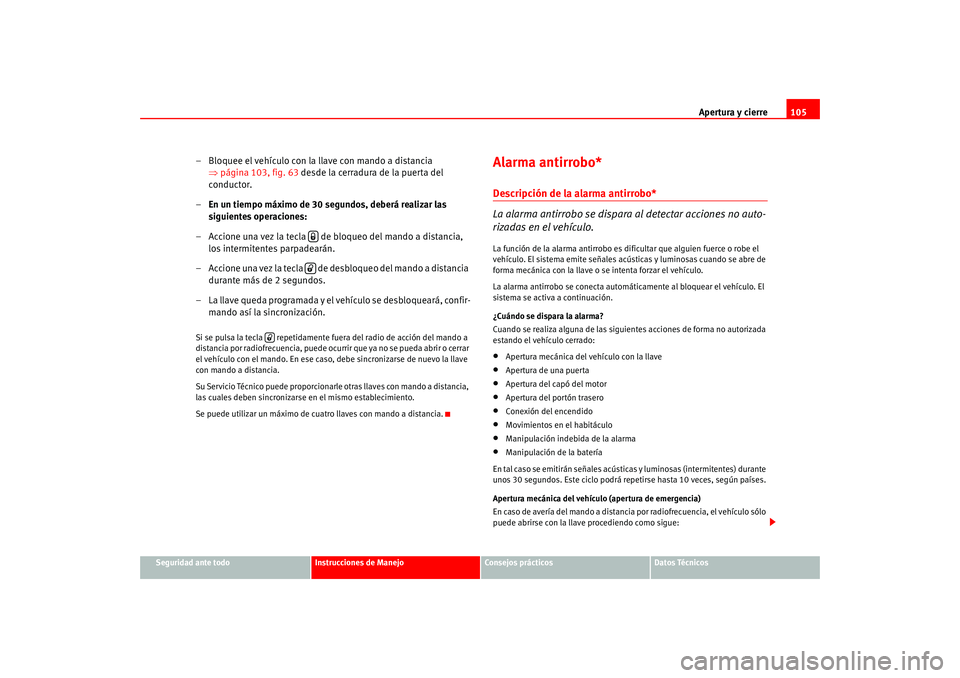

– Bloquee el vehículo con la llave con mando a distancia
⇒página 103, fig. 63 desde la cerradura de la puerta del
conductor.
– En un tiempo máximo de 30 segundos, deberá realizar las
siguientes operaciones:
– Accione una vez la tecla de bloqueo del mando a distancia, los intermitentes parpadearán.
– Accione una vez la tecla de desbloqueo del mando a distancia durante más de 2 segundos.
– La llave queda programada y el vehículo se desbloqueará, confir- mando así la sincronización.Si se pulsa la tecla repetidamente fuera del radio de acción del mando a
distancia por radiofrecuencia, puede ocurrir que ya no se pueda abrir o cerrar
el vehículo con el mando. En ese caso , debe sincronizarse de nuevo la llave
con mando a distancia.
Su Servicio Técnico puede proporcionar le otras llaves con mando a distancia,
las cuales deben sincronizarse en el mismo establecimiento.
Se puede utilizar un máximo de cuatro llaves con mando a distancia.
Alarma antirrobo*Descripción de la alarma antirrobo*
La alarma antirrobo se dispara al detectar acciones no auto-
rizadas en el vehículo.La función de la alarma antirrobo es di ficultar que alguien fuerce o robe el
vehículo. El sistema emite señales acús ticas y luminosas cuando se abre de
forma mecánica con la llave o se intenta forzar el vehículo.
La alarma antirrobo se conecta automáti camente al bloquear el vehículo. El
sistema se activa a continuación.
¿Cuándo se dispara la alarma?
Cuando se realiza alguna de las siguie ntes acciones de forma no autorizada
estando el vehículo cerrado:•
Apertura mecánica del vehículo con la llave
•
Apertura de una puerta
•
Apertura del capó del motor
•
Apertura del portón trasero
•
Conexión del encendido
•
Movimientos en el habitáculo
•
Manipulación indebida de la alarma
•
Manipulación de la batería
En tal caso se emitirán señales acústicas y luminosas (intermitentes) durante
unos 30 segundos. Este ciclo podrá re petirse hasta 10 veces, según países.
Apertura mecánica del vehículo (apertura de emergencia)
En caso de avería del mando a distancia por radiofrecuencia, el vehículo sólo
puede abrirse con la llave procediendo como sigue:


Espanyol leon Seite 105 Mittwoch, 28. September 2005 1:28 13

Apertura y cierre
106•
Despliegue el espadín de la llave presionando el botón (flecha) .
•
Abra el vehículo por la puerta del conductor. La alarma antirrobo perma-
nece activada, pero no se dispara.
•
Dispone de 15 segundos para conectar el encendido. El inmovilizador
electrónico verifica entonces la validez de la llave y desactiva la alarma anti-
rrobo. Si no conecta el encendido, se dispara la alarma al cabo de 15
segundos.
Cómo desconectar la alarma
Desbloqueando el vehículo mediante la tecla de desbloqueo del mando a
distancia por radiofrecuencia o introduciendo la llave en la cerradura de
encendido.Nota
•
Si se accede a otra zona vigilada (p. ej. si se abre el portón trasero
después de abrir una puerta) una vez se ha apagado la señal acústica, vuelve
a dispararse la alarma.
•
La vigilancia del vehículo no se de sactiva aunque la batería esté desem-
bornada o defectuosa si la alarma está activada.
•
La alarma sonará si se desemborna uno de los polos de la batería,
estando la alarma activada.
Sensor volumétrico*
Función de vigilancia o control incorporada en el sistema de
alarma antirrobo*, que detect a mediante ultrasonidos el
acceso no autorizado al interior del vehículo.El sistema dispone de 3 sensores, 2 emisores y un receptor. Activación
– Se conecta automáticamente al activar la alarma antirrobo, tanto
si cierra con la llave de forma mecánica, como si pulsa la tecla del mando a distancia.
Desactivación
– Presione dos veces la tecla del mando a distancia. Sólo se desactiva el sensor volumétrico. El sistema de alarma perma-
nece activado.
¡ATENCIÓN!
•
El sistema de seguridad “safe”, quedará desactivado si se desactiva el
sensor volumétrico.
•
En vehículos en los que se monte una mampara separadora del habitá-
culo, la alarma no funcionará correctamente debido a interferencias en el
sensor.Nota
•
Si ha habido un disparo de la alarma por causa del sensor volumétrico, al
abrir el vehículo se señalizará mediante el parpadeo del testigo de la puerta
del conductor. Este parpadeo será distinto al de la alarma activada.

Espanyol leon Seite 106 Mittwoch, 28. September 2005 1:28 13

Apertura y cierre107
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Vigilancia interior del habitáculo*Desconexión de la vigilancia interior del habitáculo
– Abra la puerta del conductor y pulse la tecla para desco-
nectar la vigilancia interior del habitáculo. En la tecla se
enciende un testigo de control.
– Bloquee el vehículo antes de que transcurran 30 segundos. La vigilancia interior del habitáculo permanece desconectada hasta
que se vuelva a bloquear el vehículo.La vigilancia interior del habitáculo se conecta automáticamente junto con la
alarma antirrobo. Para que se active el sensor de vigilancia interior, deberán
estar todas las puertas y el portón trasero cerrados.
La vigilancia del habitáculo debería desactivarse, por ejemplo, si se dejan
animales en el interior del vehículo bloqueado, puesto que de lo contrario se
dispararía la alarma a causa de sus movimientos.
¡ATENCIÓN!
En vehículos en los que se monte un a mampara separadora del habitáculo,
la alarma no funcionará correctamente debido a interferencias en el
sensor.
Fig. 65 Tecla para desco-
nectar la vigilancia inte-
rior del habitáculo
Espanyol leon Seite 107 Mittwoch, 28. September 2005 1:28 13

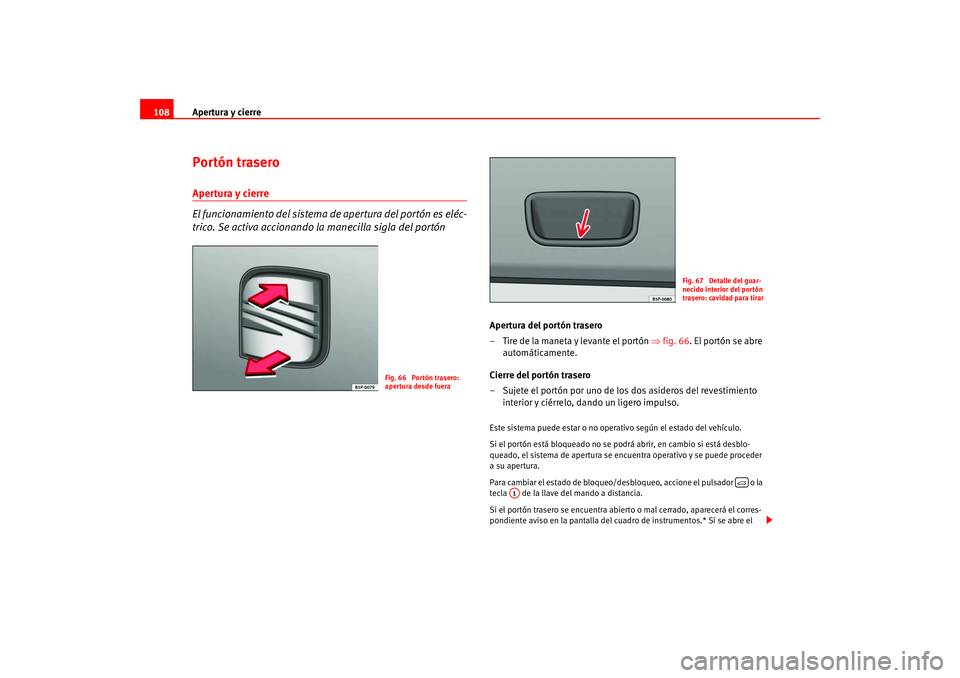

Apertura y cierre
108Portón traseroApertura y cierre
El funcionamiento del sistema de apertura del portón es eléc-
trico. Se activa accionando la manecilla sigla del portón
Apertura del portón trasero
– Tire de la maneta y levante el portón ⇒fig. 66 . El portón se abre
automáticamente.
Cierre del portón trasero
– Sujete el portón por uno de los dos asideros del revestimiento interior y ciérrelo, dando un ligero impulso.Este sistema puede estar o no oper ativo según el estado del vehículo.
Si el portón está bloqueado no se podrá abrir, en cambio si está desblo-
queado, el sistema de apertura se encuentra operativo y se puede proceder
a su apertura.
Para cambiar el estado de bloqueo/desb loqueo, accione el pulsador o la
tecla de la llave del mando a distancia.
Si el portón trasero se encuentra abierto o mal cerrado, aparecerá el corres-
pondiente aviso en la pantalla del cua dro de instrumentos.* Si se abre el
Fig. 66 Portón trasero:
apertura desde fuera
Fig. 67 Detalle del guar-
necido interior del portón
trasero: cavidad para tirar

A1
Espanyol leon Seite 108 Mittwoch, 28. September 2005 1:28 13
