Seat Leon 5D 2005 Manual de instrucciones (in Spanish)

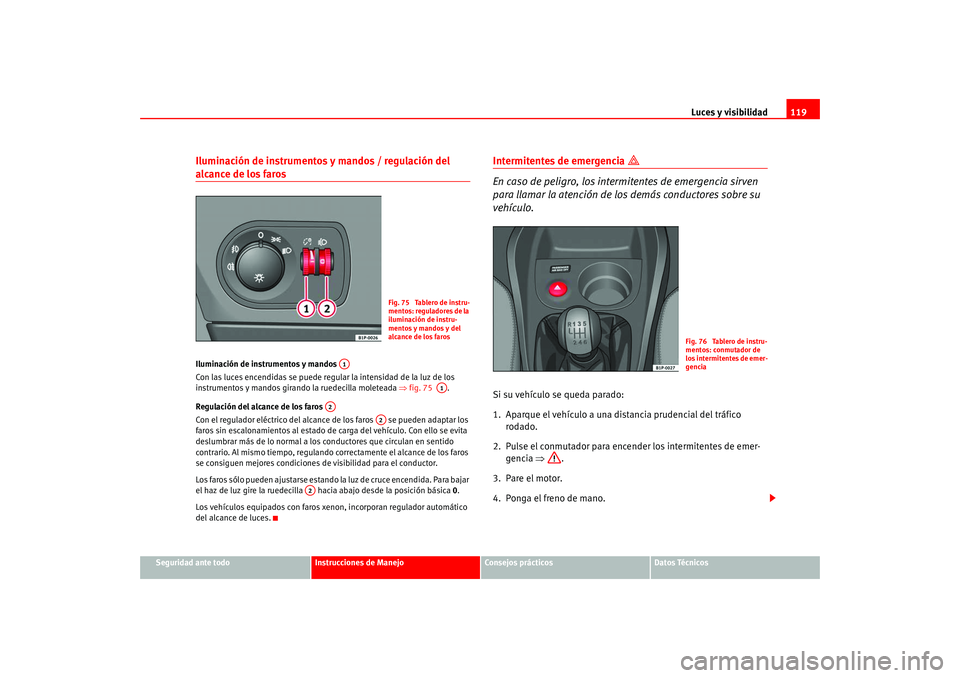

Luces y visibilidad119
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Iluminación de instrumentos y mandos / regulación del alcance de los faros Iluminación de instrumentos y mandos
Con las luces encendidas se puede regular la intensidad de la luz de los
instrumentos y mandos girando la ruedecilla moleteada ⇒fig. 75 .
Regulación del alcance de los faros
Con el regulador eléctrico del alcance de los faros se pueden adaptar los
faros sin escalonamientos al estado de carga del vehículo. Con ello se evita
deslumbrar más de lo normal a los conductores que circulan en sentido
contrario. Al mismo tiempo, regulando correctamente el alcance de los faros
se consiguen mejores condiciones de visibilidad para el conductor.
Los faros sólo pueden ajustarse estando la luz de cruce encendida. Para bajar
el haz de luz gire la ruedecilla hacia abajo desde la posición básica 0.
Los vehículos equipados con faros xenon, incorporan regulador automático
del alcance de luces.
Intermitentes de emergencia


En caso de peligro, los intermitentes de emergencia sirven
para llamar la atención de los demás conductores sobre su
vehículo.
Si su vehículo se queda parado:
1. Aparque el vehículo a una distancia prudencial del tráfico rodado.
2. Pulse el conmutador para encender los intermitentes de emer- gencia ⇒.
3. Pare el motor.
4. Ponga el freno de mano.
Fig. 75 Tablero de instru-
mentos: reguladores de la
iluminación de instru-
mentos y mandos y del
alcance de los faros
A1
A1
A2
A2
A2
Fig. 76 Tablero de instru-
mentos: conmutador de
los intermitentes de emer-
gencia
Espanyol leon Seite 119 Mittwoch, 28. September 2005 1:28 13

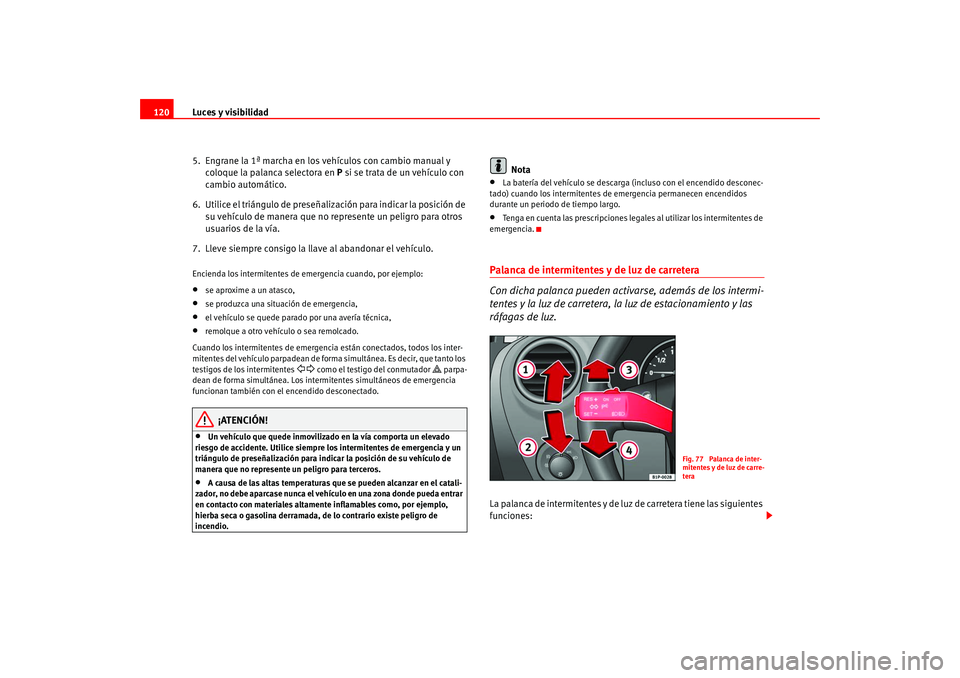

Luces y visibilidad
120
5. Engrane la 1ª marcha en los vehículos con cambio manual y coloque la palanca selectora en P si se trata de un vehículo con
cambio automático.
6. Utilice el triángulo de preseñalización para indicar la posición de su vehículo de manera que no represente un peligro para otros
usuarios de la vía.
7. Lleve siempre consigo la llave al abandonar el vehículo.Encienda los intermitentes de emergencia cuando, por ejemplo:•
se aproxime a un atasco,
•
se produzca una situación de emergencia,
•
el vehículo se quede parado por una avería técnica,
•
remolque a otro vehículo o sea remolcado.
Cuando los intermitentes de emergencia están conectados, todos los inter-
mitentes del vehículo parpadean de forma simultánea. Es decir, que tanto los
testigos de los intermitentes
  como el testigo del conmutador
 parpa-
dean de forma simultánea. Los intermitentes simultáneos de emergencia
funcionan también con el encendido desconectado.
¡ATENCIÓN!
•
Un vehículo que quede inmovilizado en la vía comporta un elevado
riesgo de accidente. Utilice siempre los intermitentes de emergencia y un
triángulo de preseñalización para indicar la posición de su vehículo de
manera que no represente un peligro para terceros.
•
A causa de las altas temperaturas que se pueden alcanzar en el catali-
zador, no debe aparcase nunca el vehículo en una zona donde pueda entrar
en contacto con materiales altamente inflamables como, por ejemplo,
hierba seca o gasolina derramada, de lo contrario existe peligro de
incendio.
Nota
•
La batería del vehículo se descarga (incluso con el encendido desconec-
tado) cuando los intermitentes de emergencia permanecen encendidos
durante un periodo de tiempo largo.
•
Tenga en cuenta las prescripciones legales al utilizar los intermitentes de
emergencia.
Palanca de intermitentes y de luz de carretera
Con dicha palanca pueden activa rse, además de los intermi-
tentes y la luz de carretera, la luz de estacionamiento y las
ráfagas de luz.La palanca de intermitentes y de luz de carretera tiene las siguientes
funciones:
Fig. 77 Palanca de inter-
mitentes y de luz de carre-
tera
Espanyol leon Seite 120 Mittwoch, 28. September 2005 1:28 13

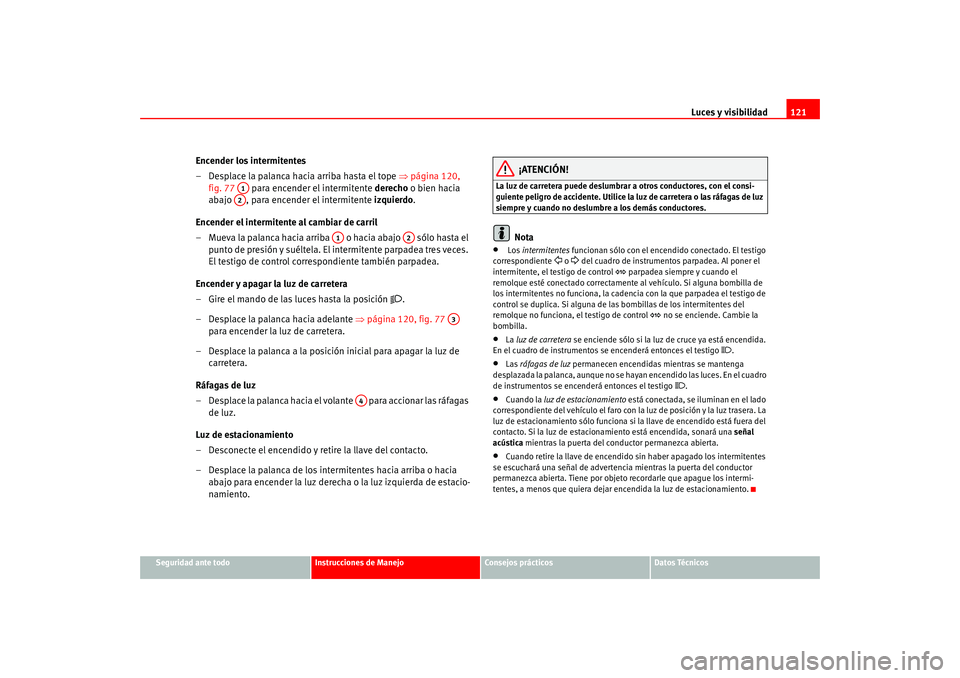

Luces y visibilidad121
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Encender los intermitentes
– Desplace la palanca hacia arriba hasta el tope ⇒página 120,
fig. 77 para encender el intermitente derecho o bien hacia
abajo , para encender el intermitente izquierdo.
Encender el intermitente al cambiar de carril
– Mueva la palanca hacia arriba o hacia abajo sólo hasta el punto de presión y suéltela. El intermitente parpadea tres veces.
El testigo de control correspondiente también parpadea.
Encender y apagar la luz de carretera
– Gire el mando de las luces hasta la posición

.
– Desplace la palanca hacia adelante ⇒página 120, fig. 77
para encender la luz de carretera.
– Desplace la palanca a la posición inicial para apagar la luz de carretera.
Ráfagas de luz
– Desplace la palanca hacia el volante para accionar las ráfagas de luz.
Luz de estacionamiento
– Desconecte el encendido y retire la llave del contacto.
– Desplace la palanca de los intermitentes hacia arriba o hacia abajo para encender la luz derecha o la luz izquierda de estacio-
namiento.
¡ATENCIÓN!
La luz de carretera puede deslumbrar a otros conductores, con el consi-
guiente peligro de accidente. Utilice la luz de carretera o las ráfagas de luz
siempre y cuando no deslumbre a los demás conductores.
Nota
•
Los intermitentes funcionan sólo con el ence ndido conectado. El testigo
correspondiente
 o  del cuadro de instrument os parpadea. Al poner el
intermitente, el testigo de control
 parpadea siempre y cuando el
remolque esté conectado correctamente al vehículo. Si alguna bombilla de
los intermitentes no funciona, la cadencia con la que parpadea el testigo de
control se duplica. Si alguna de las bombillas de los intermitentes del
remolque no funciona, el testigo de control
 no se enciende. Cambie la
bombilla.
•
La luz de carretera se enciende sólo si la luz de cruce ya está encendida.
En el cuadro de instrumentos se encenderá entonces el testigo
.
•
Las ráfagas de luz permanecen encendidas mientras se mantenga
desplazada la palanca, aunque no se hayan encendido las luces. En el cuadro
de instrumentos se encenderá entonces el testigo
.
•
Cuando la luz de estacionamiento está conectada, se iluminan en el lado
correspondiente del vehículo el faro con la luz de posición y la luz trasera. La
luz de estacionamiento sólo funciona si la llave de encendido está fuera del
contacto. Si la luz de estacionamiento está encendida, sonará una señal
acústica mientras la puerta del conductor permanezca abierta.
•
Cuando retire la llave de encendid o sin haber apagado los intermitentes
se escuchará una señal de advertencia mientras la puerta del conductor
permanezca abierta. Tiene por objeto recordarle que apague los intermi-
tentes, a menos que quiera dejar encendida la luz de estacionamiento.
A1A2
A1
A2
A3
A4
Espanyol leon Seite 121 Mittwoch, 28. September 2005 1:28 13

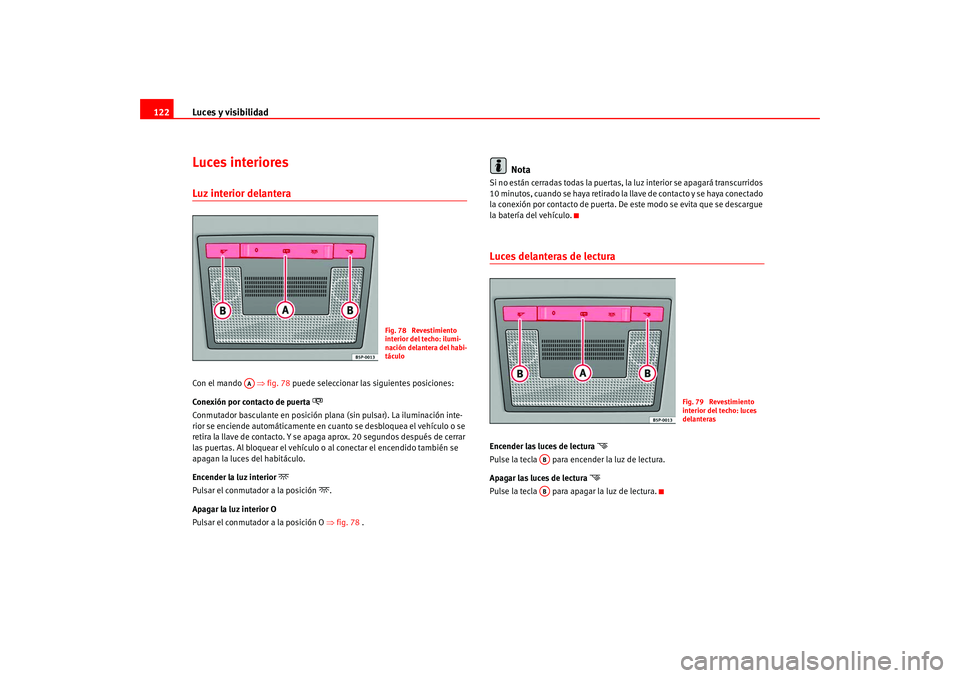

Luces y visibilidad
122Luces interioresLuz interior delantera Con el mando ⇒fig. 78 puede seleccionar las siguientes posiciones:
Conexión por contacto de puerta

Conmutador basculante en posición plana (sin pulsar). La iluminación inte-
rior se enciende automáticamente en cuanto se desbloquea el vehículo o se
retira la llave de contacto. Y se apaga aprox. 20 segundos después de cerrar
las puertas. Al bloquear el vehículo o al conectar el encendido también se
apagan la luces del habitáculo.
Encender la luz interior

Pulsar el conmutador a la posición
.
Apagar la luz interior O
Pulsar el conmutador a la posición O ⇒fig. 78 .
Nota
Si no están cerradas todas la puertas, la luz interior se apagará transcurridos
10 minutos, cuando se haya retirado la llave de contacto y se haya conectado
la conexión por contacto de puerta. De este modo se evita que se descargue
la batería del vehículo.Luces delanteras de lectura Encender las luces de lectura

Pulse la tecla para encender la luz de lectura.
Apagar las luces de lectura

Pulse la tecla para ap agar la luz de lectura.
Fig. 78 Revestimiento
interior del techo: ilumi-
nación delantera del habi-
táculo
AA
Fig. 79 Revestimiento
interior del techo: luces
delanteras
ABAB
Espanyol leon Seite 122 Mittwoch, 28. September 2005 1:28 13

Luces y visibilidad123
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

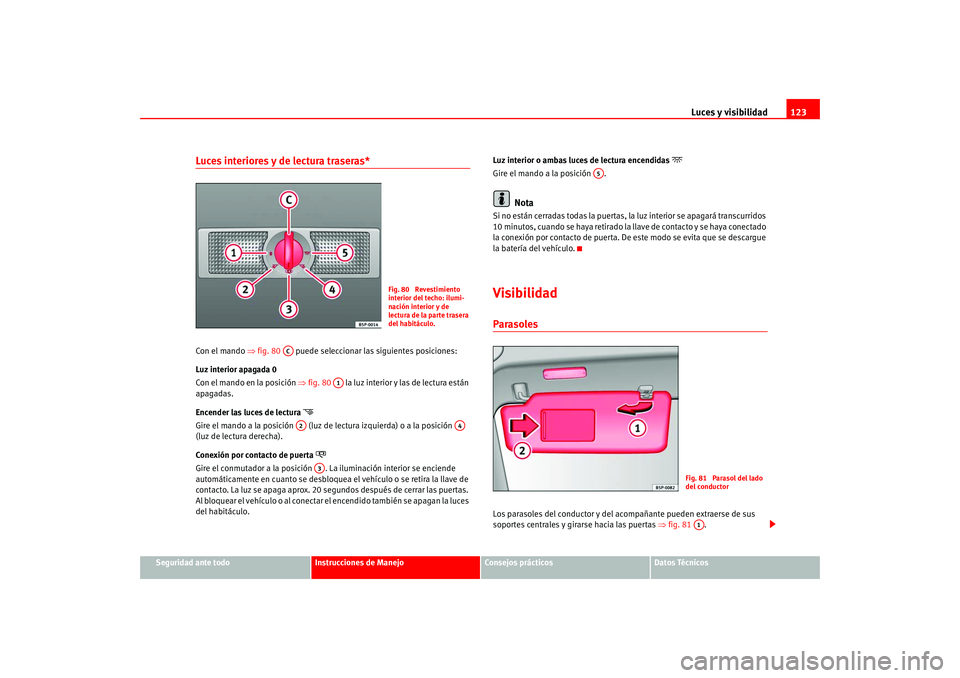

Luces interiores y de lectura traseras* Con el mando ⇒fig. 80 puede seleccionar las siguientes posiciones:
Luz interior apagada 0
Con el mando en la posición ⇒fig. 80 la luz interior y las de lectura están
apagadas.
Encender las luces de lectura

Gire el mando a la posición (luz de lectura izquierda) o a la posición
(luz de lectura derecha).
Conexión por contacto de puerta

Gire el conmutador a la posición . La iluminación interior se enciende
automáticamente en cuanto se desbloquea el vehículo o se retira la llave de
contacto. La luz se apaga aprox. 20 segundos después de cerrar las puertas.
Al bloquear el vehículo o al conectar el encendido también se apagan la luces
del habitáculo. Luz interior o ambas luces de lectura encendidas

Gire el mando a la posición .
Nota
Si no están cerradas todas la puertas, la luz interior se apagará transcurridos
10 minutos, cuando se haya retirado la
llave de contacto y se haya conectado
la conexión por contacto de puerta. De este modo se evita que se descargue
la batería del vehículo.VisibilidadParasolesLos parasoles del conductor y del acompañante pueden extraerse de sus
soportes centrales y girarse hacia las puertas ⇒fig. 81 .
Fig. 80 Revestimiento
interior del techo: ilumi-
nación interior y de
lectura de la parte trasera
del habitáculo.
AC
A1
A2
A4
A3
A5
Fig. 81 Parasol del lado
del conductorA1
Espanyol leon Seite 123 Mittwoch, 28. September 2005 1:28 13

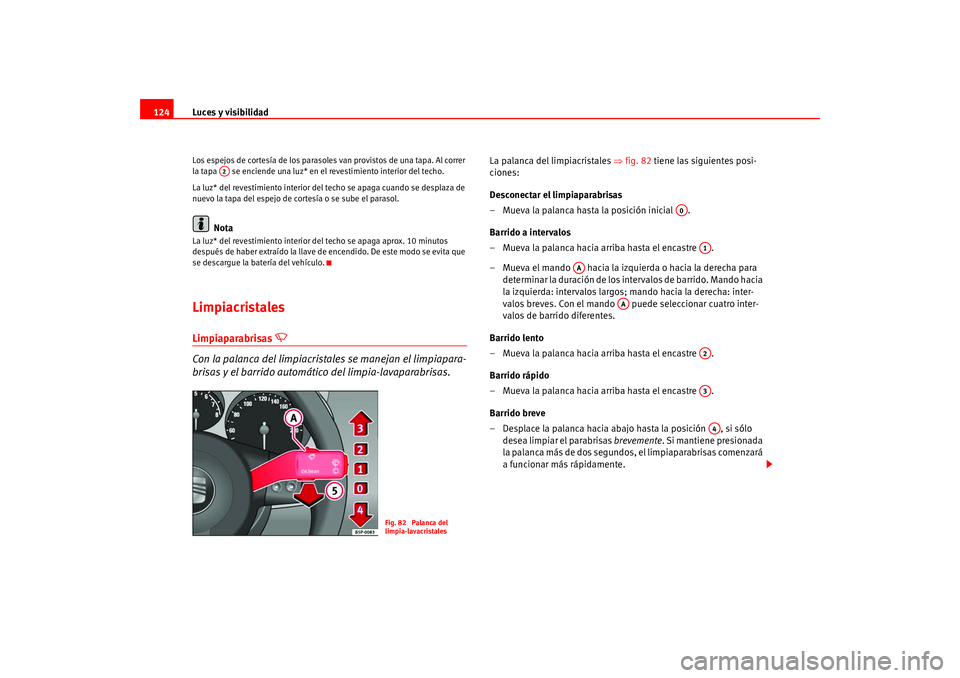

Luces y visibilidad
124Los espejos de cortesía de los parasoles van provistos de una tapa. Al correr
la tapa se enciende una luz* en el revestimiento interior del techo.
La luz* del revestimiento interior del techo se apaga cuando se desplaza de
nuevo la tapa del espejo de cortesía o se sube el parasol.
Nota
La luz* del revestimiento interior del techo se apaga aprox. 10 minutos
después de haber extraído la llave de encendido. De este modo se evita que
se descargue la batería del vehículo.LimpiacristalesLimpiaparabrisas


Con la palanca del limpiacrista les se manejan el limpiapara-
brisas y el barrido automáti co del limpia-lavaparabrisas.
La palanca del limpiacristales ⇒fig. 82 tiene las siguientes posi-
ciones:
Desconectar el limpiaparabrisas
– Mueva la palanca hasta la posición inicial .
Barrido a intervalos
– Mueva la palanca hacia arriba hasta el encastre .
– Mueva el mando hacia la izquierda o hacia la derecha para d e t e r m i n a r la d u r a c i ó n d e l o s i n t e r v a l o s d e b a r r i d o . M a n d o ha ci a
la izquierda: intervalos largos; mando hacia la derecha: inter-
valos breves. Con el mando puede seleccionar cuatro inter-
valos de barrido diferentes.
Barrido lento
– Mueva la palanca hacia arriba hasta el encastre .
Barrido rápido
– Mueva la palanca hacia arriba hasta el encastre .
Barrido breve
– Desplace la palanca hacia abajo hasta la posición , si sólo desea limpiar el parabrisas brevemente. Si mantiene presionada
la palanca más de dos segundos, el limpiaparabrisas comenzará
a funcionar más rápidamente.
A2
Fig. 82 Palanca del
limpia-lavacristales
A0
A1
AA
AA
A2A3A4
Espanyol leon Seite 124 Mittwoch, 28. September 2005 1:28 13

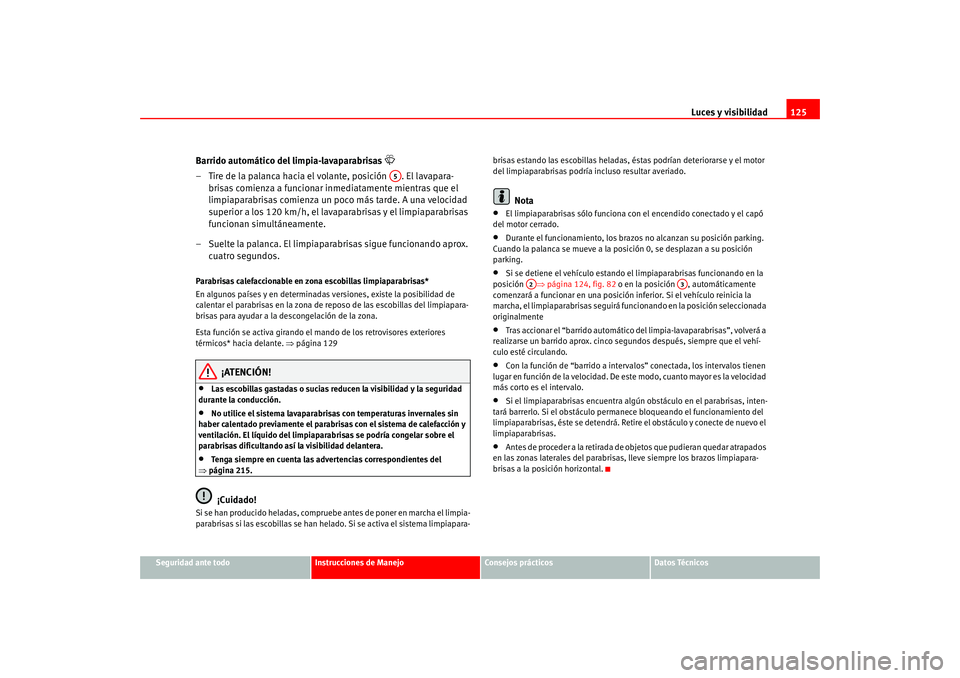

Luces y visibilidad125
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Barrido automático del limpia-lavaparabrisas

– Tire de la palanca hacia el volante, posición . El lavapara-
brisas comienza a funcionar inmediatamente mientras que el
limpiaparabrisas comienza un poco más tarde. A una velocidad
superior a los 120 km/h, el lavaparabrisas y el limpiaparabrisas
funcionan simultáneamente.
– Suelte la palanca. El limpiaparabrisas sigue funcionando aprox. cuatro segundos.Parabrisas calefaccionable en zona escobillas limpiaparabrisas*
En algunos países y en determinadas versiones, existe la posibilidad de
calentar el parabrisas en la zona de reposo de las escobillas del limpiapara-
brisas para ayudar a la descongelación de la zona.
Esta función se activa girando el mando de los retrovisores exteriores
térmicos* hacia delante. ⇒página 129
¡ATENCIÓN!
•
Las escobillas gastadas o sucias reducen la visibilidad y la seguridad
durante la conducción.
•
No utilice el sistema lavaparabrisas con temperaturas invernales sin
haber calentado previamente el parabrisas con el sistema de calefacción y
ventilación. El líquido del limpiaparabrisas se podría congelar sobre el
parabrisas dificultando así la visibilidad delantera.
•
Tenga siempre en cuenta las advertencias correspondientes del
⇒ página 215.¡Cuidado!
Si se han producido heladas, compruebe antes de poner en marcha el limpia-
parabrisas si las escobillas se han helado. Si se activa el sistema limpiapara- brisas estando las escobillas heladas, éstas podrían deteriorarse y el motor
del limpiaparabrisas podría
incluso resultar averiado.
Nota
•
El limpiaparabrisas sólo funciona con el encendido conectado y el capó
del motor cerrado.
•
Durante el funcionamiento, los brazos no alcanzan su posición parking.
Cuando la palanca se mueve a la posición 0, se desplazan a su posición
parking.
•
Si se detiene el vehículo estando el limpiaparabrisas funcionando en la
posición ⇒página 124, fig. 82 o en la posición , automáticamente
comenzará a funcionar en una posición inferior. Si el vehículo reinicia la
marcha, el limpiaparabrisas seguirá func ionando en la posición seleccionada
originalmente
•
Tras accionar el “barrido automático del limpia-lavaparabrisas”, volverá a
realizarse un barrido aprox. cinco segundos después, siempre que el vehí-
culo esté circulando.
•
Con la función de “barrido a interva los” conectada, los intervalos tienen
lugar en función de la velocidad. De este modo, cuanto mayor es la velocidad
más corto es el intervalo.
•
Si el limpiaparabrisas encuentra al gún obstáculo en el parabrisas, inten-
tará barrerlo. Si el obstáculo permanece bloqueando el funcionamiento del
limpiaparabrisas, éste se detendrá. Reti re el obstáculo y conecte de nuevo el
limpiaparabrisas.
•
Antes de proceder a la retirada de objetos que pudieran quedar atrapados
en las zonas laterales del parabrisas, lleve siempre los brazos limpiapara-
brisas a la posición horizontal.
A5
A2
A3
Espanyol leon Seite 125 Mittwoch, 28. September 2005 1:28 13

Luces y visibilidad
126Sensor de lluvia*
El sensor de lluvia controla los intervalos del limpiapara-
brisas en función de la cantidad de lluvia.
Activar el sensor de lluvia
– Mueva la palanca del limpiaparabrisas hasta la posición
⇒fig. 84
– Mueva el mando hacia la izquierda o hacia la derecha para ajustar la sensibilidad del sensor de lluvia. Mando hacia la
derecha: nivel de sensibilidad alto. Mando hacia la izquierda:
nivel de sensibilidad bajo.El sensor de lluvia forma parte del barrido a intervalos. Cada vez que se
desconecte el encendido habrá que activar de nuevo el sensor de lluvia. Para
ello hay que desconectar y conectar la función de barrido a intervalos.
Nota
•
No ponga pegatinas en el parabrisas, delante del sensor de lluvia.
Podrían podrucirse alteraciones o fallos en el mismo
Fig. 83 Sensor de lluvia*Fig. 84 Palanca del
limpiaparabrisas
A1
AA
Espanyol leon Seite 126 Mittwoch, 28. September 2005 1:28 13

Luces y visibilidad127
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

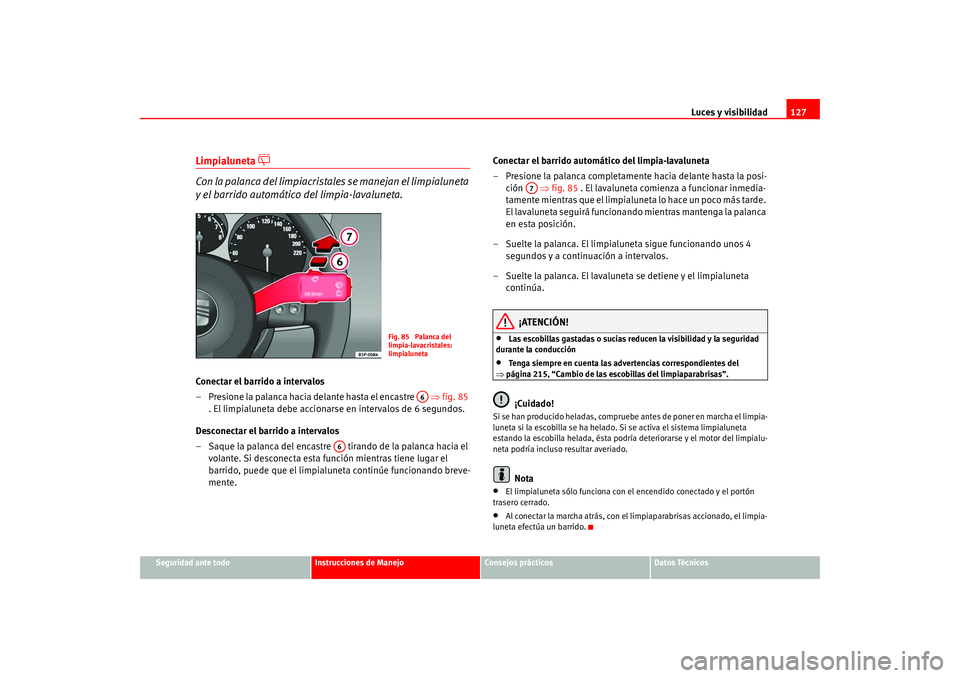

Limpialuneta


Con la palanca del limpiacristale s se manejan el limpialuneta
y el barrido automático del limpia-lavaluneta.
Conectar el barrido a intervalos
– Presione la palanca hacia delante hasta el encastre ⇒fig. 85
. El limpialuneta debe accionarse en intervalos de 6 segundos.
Desconectar el barrido a intervalos
– Saque la palanca del encastre tirando de la palanca hacia el volante. Si desconecta esta función mientras tiene lugar el
barrido, puede que el limpialuneta continúe funcionando breve-
mente. Conectar el barrido automático del limpia-lavaluneta
– Presione la palanca completamente hacia delante hasta la posi-
ción ⇒fig. 85 . El lavaluneta comienza a funcionar inmedia-
tamente mientras que el limpialuneta lo hace un poco más tarde.
El lavaluneta seguirá funcionando mientras mantenga la palanca
en esta posición.
– Suelte la palanca. El limpialuneta sigue funcionando unos 4 segundos y a continuación a intervalos.
– Suelte la palanca. El lavaluneta se detiene y el limpialuneta continúa.
¡ATENCIÓN!
•
Las escobillas gastadas o sucias reducen la visibilidad y la seguridad
durante la conducción
•
Tenga siempre en cuenta las advertencias correspondientes del
⇒ página 215, “Cambio de las escobillas del limpiaparabrisas”.¡Cuidado!
Si se han producido heladas, compruebe antes de poner en marcha el limpia-
luneta si la escobilla se ha helado. Si se activa el sistema limpialuneta
estando la escobilla helada, ésta podría deteriorarse y el motor del limpialu-
neta podría incluso resultar averiado.
Nota
•
El limpialuneta sólo funciona con el encendido conectado y el portón
trasero cerrado.
•
Al conectar la marcha atrás, con el limpiaparabrisas accionado, el limpia-
luneta efectúa un barrido.
Fig. 85 Palanca del
limpia-lavacristales:
limpialuneta
A6
A6
A7
Espanyol leon Seite 127 Mittwoch, 28. September 2005 1:28 13

Luces y visibilidad

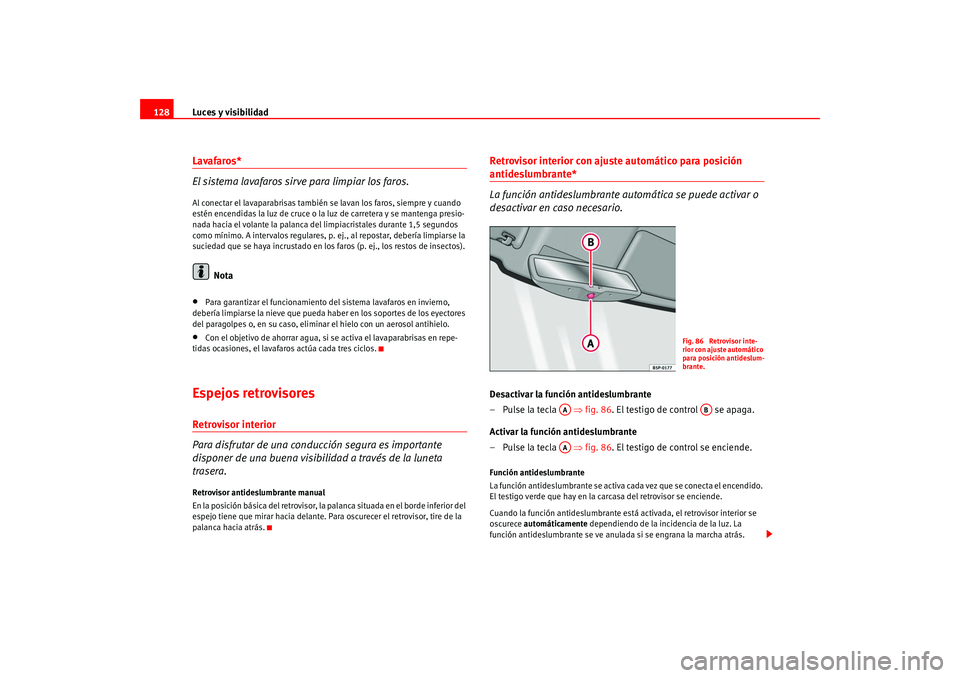

128Lavafaros*
El sistema lavafaros sirve para limpiar los faros.Al conectar el lavaparabrisas también se lavan los faros, siempre y cuando
estén encendidas la luz de cruce o la luz de carretera y se mantenga presio-
nada hacia el volante la palanca del limpiacristales durante 1,5 segundos
como mínimo. A intervalos regulares, p. ej., al repostar, debería limpiarse la
suciedad que se haya incrustado en los faros (p. ej., los restos de insectos).
Nota
•
Para garantizar el funcionamiento del sistema lavafaros en invierno,
debería limpiarse la nieve que pueda haber en los soportes de los eyectores
del paragolpes o, en su caso, elimin ar el hielo con un aerosol antihielo.
•
Con el objetivo de ahorrar agua, si se activa el lavaparabrisas en repe-
tidas ocasiones, el lavafaros actúa cada tres ciclos.
Espejos retrovisoresRetrovisor interior
Para disfrutar de una conducción segura es importante
disponer de una buena visibilidad a través de la luneta
trasera.Retrovisor antideslumbrante manual
En la posición básica del retrovisor, la palanca situada en el borde inferior del
espejo tiene que mirar hacia delante. Para oscurecer el retrovisor, tire de la
palanca hacia atrás.
Retrovisor interior con ajuste automático para posición antideslumbrante*
La función antideslumbrante automática se puede activar o
desactivar en caso necesario.Desactivar la función antideslumbrante
–Pulse la tecla ⇒ fig. 86. El testigo de control se apaga.
Activar la función antideslumbrante
–Pulse la tecla ⇒ fig. 86. El testigo de control se enciende.Función antideslumbrante
La función antideslumbrante se activa cada vez que se conecta el encendido.
El testigo verde que hay en la carcasa del retrovisor se enciende.
Cuando la función antideslumbrante está activada, el retrovisor interior se
oscurece automáticamente dependiendo de la incidencia de la luz. La
función antideslumbrante se ve anulada si se engrana la marcha atrás.
Fig. 86 Retrovisor inte-
rior con ajuste automático
para posición antideslum-
brante.
AA
AB
AA
Espanyol leon Seite 128 Mittwoch, 28. September 2005 1:28 13
