Seat Leon 5D 2005 Manual de instrucciones (in Spanish)

Asientos y portaobjetos139
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

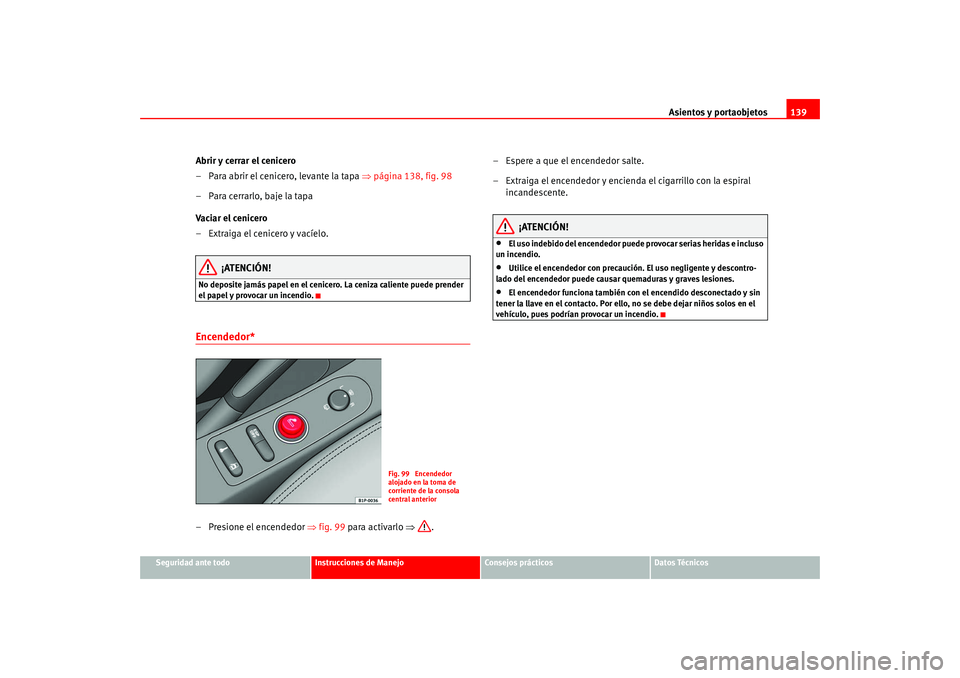

Abrir y cerrar el cenicero
– Para abrir el cenicero, levante la tapa ⇒página 138, fig. 98
– Para cerrarlo, baje la tapa
Vaciar el cenicero
– Extraiga el cenicero y vacíelo.
¡ATENCIÓN!
No deposite jamás papel en el cenicero. La ceniza caliente puede prender
el papel y provocar un incendio.Encendedor* – Presione el encendedor ⇒fig. 99 para activarlo ⇒. – Espere a que el encendedor salte.
– Extraiga el encendedor y encienda el cigarrillo con la espiral
incandescente.
¡ATENCIÓN!
•
El uso indebido del encendedor puede provocar serias heridas e incluso
un incendio.
•
Utilice el encendedor con precaución. El uso negligente y descontro-
lado del encendedor puede causar quemaduras y graves lesiones.
•
El encendedor funciona también con el encendido desconectado y sin
tener la llave en el contacto. Por ello , no se debe dejar niños solos en el
vehículo, pues podrían provocar un incendio.
Fig. 99 Encendedor
alojado en la toma de
corriente de la consola
central anterior
Espanyol leon Seite 139 Mittwoch, 28. September 2005 1:28 13

Asientos y portaobjetos

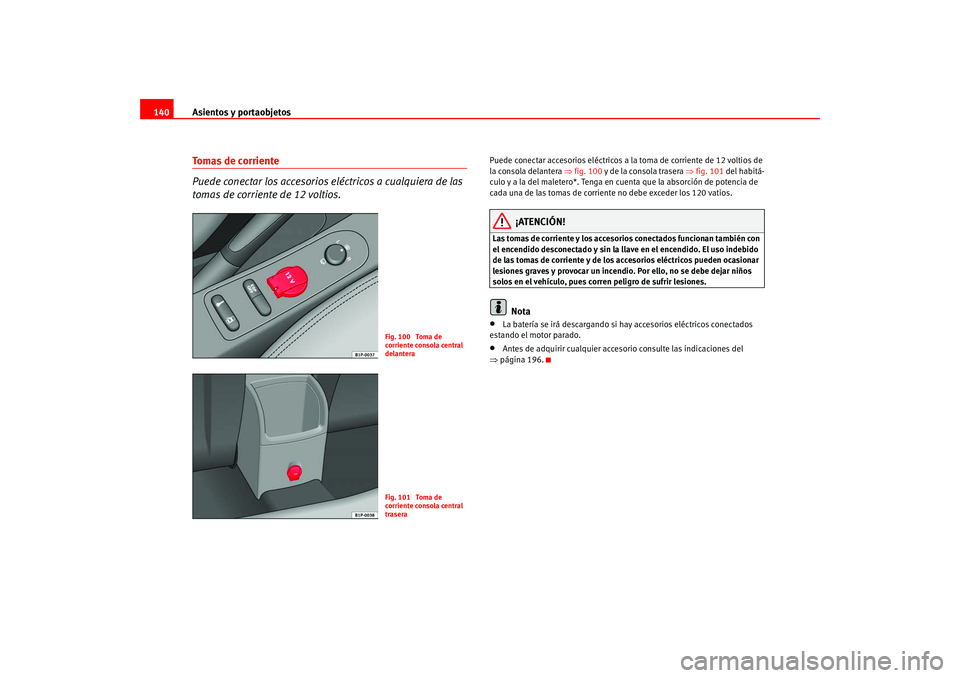

140Tomas de corriente
Puede conectar los accesorios el éctricos a cualquiera de las
tomas de corriente de 12 voltios.
Puede conectar accesorios eléctricos a la toma de corriente de 12 voltios de
la consola delantera ⇒fig. 100 y de la consola trasera ⇒ fig. 101 del habitá-
culo y a la del maletero*. Tenga en cuenta que la absorción de potencia de
cada una de las tomas de corriente no debe exceder los 120 vatios.
¡ATENCIÓN!
Las tomas de corriente y los accesorios conectados funcionan también con
el encendido desconectado y sin la llave en el encendido. El uso indebido
de las tomas de corriente y de los accesorios eléctricos pueden ocasionar
lesiones graves y provocar un incend io. Por ello, no se debe dejar niños
solos en el vehículo, pues corren peligro de sufrir lesiones.
Nota
•
La batería se irá descargando si hay accesorios eléctricos conectados
estando el motor parado.
•
Antes de adquirir cualquier accesorio consulte las indicaciones del
⇒ página 196.
Fig. 100 Toma de
corriente consola central
delanteraFig. 101 Toma de
corriente consola central
trasera
Espanyol leon Seite 140 Mittwoch, 28. September 2005 1:28 13

Asientos y portaobjetos141
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

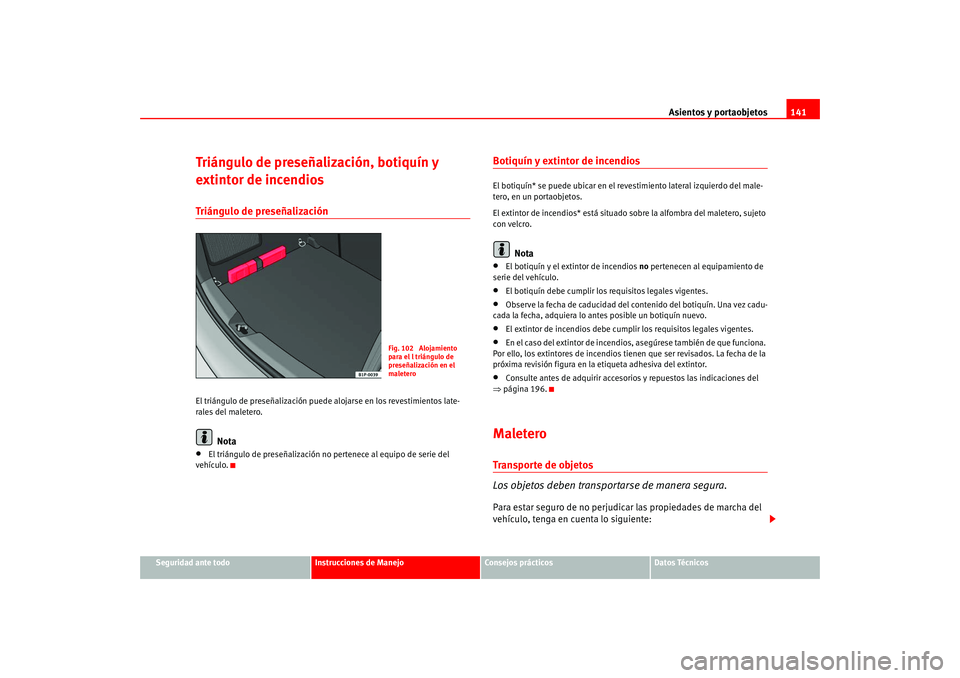

Triángulo de preseñalización, botiquín y
extintor de incendiosTriángulo de preseñalizaciónEl triángulo de preseñalización puede alojarse en los revestimientos late-
rales del maletero.
Nota
•
El triángulo de preseñalización no pertenece al equipo de serie del
vehículo.
Botiquín y extintor de incendios El botiquín* se puede ubicar en el revestimiento lateral izquierdo del male-
tero, en un portaobjetos.
El extintor de incendios* está situado sobre la alfombra del maletero, sujeto
con velcro.
Nota
•
El botiquín y el extintor de incendios no pertenecen al equipamiento de
serie del vehículo.
•
El botiquín debe cumplir los requisitos legales vigentes.
•
Observe la fecha de caducidad del contenido del botiquín. Una vez cadu-
cada la fecha, adquiera lo antes posible un botiquín nuevo.
•
El extintor de incendios debe cumpl ir los requisitos legales vigentes.
•
En el caso del extintor de incendios, asegúrese también de que funciona.
Por ello, los extintores de incendios tien en que ser revisados. La fecha de la
próxima revisión figura en la etiqueta adhesiva del extintor.
•
Consulte antes de adquirir accesorios y repuestos las indicaciones del
⇒ página 196.
MaleteroTranspor te de objetos
Los objetos deben transportarse de manera segura.Para estar seguro de no perjudicar las propiedades de marcha del
vehículo, tenga en cuenta lo siguiente:
Fig. 102 Alojamiento
para el l triángulo de
preseñalización en el
maletero
Espanyol leon Seite 141 Mittwoch, 28. September 2005 1:28 13

Asientos y portaobjetos
142

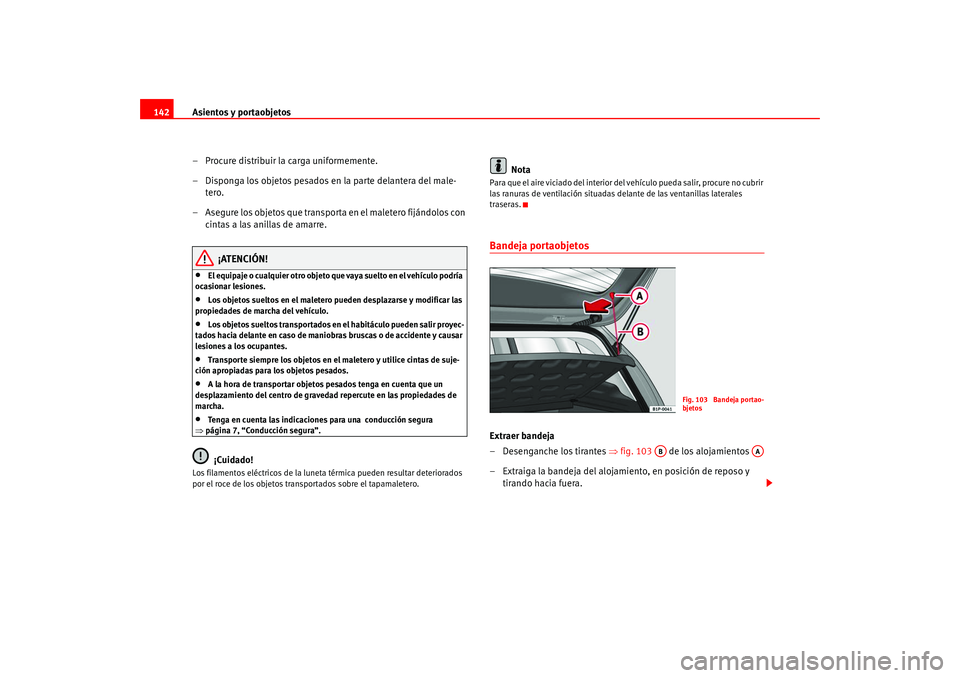

– Procure distribuir la carga uniformemente.
– Disponga los objetos pesados en la parte delantera del male-tero.
– Asegure los objetos que transporta en el maletero fijándolos con cintas a las anillas de amarre.
¡ATENCIÓN!
•
El equipaje o cualquier otro objeto que vaya suelto en el vehículo podría
ocasionar lesiones.
•
Los objetos sueltos en el maletero pueden desplazarse y modificar las
propiedades de marcha del vehículo.
•
Los objetos sueltos transportados en el habitáculo pueden salir proyec-
tados hacia delante en caso de maniobras bruscas o de accidente y causar
lesiones a los ocupantes.
•
Transporte siempre los objetos en el maletero y utilice cintas de suje-
ción apropiadas para los objetos pesados.
•
A la hora de transportar objetos pesados tenga en cuenta que un
desplazamiento del centro de gravedad repercute en las propiedades de
marcha.
•
Tenga en cuenta las indicaciones para una conducción segura
⇒ página 7, “Conducción segura”.¡Cuidado!
Los filamentos eléctricos de la luneta térmica pueden resultar deteriorados
por el roce de los objetos transportados sobre el tapamaletero.
Nota
Para que el aire viciado del interior del vehículo pueda salir, procure no cubrir
las ranuras de ventilación situadas delante de las ventanillas laterales
traseras.Bandeja portaobjetosExtraer bandeja
– Desenganche los tirantes ⇒fig. 103 de los alojamientos
– Extraiga la bandeja del alojamiento, en posición de reposo y tirando hacia fuera.
Fig. 103 Bandeja portao-
bjetos
AB
AA
Espanyol leon Seite 142 Mittwoch, 28. September 2005 1:28 13

Asientos y portaobjetos143
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

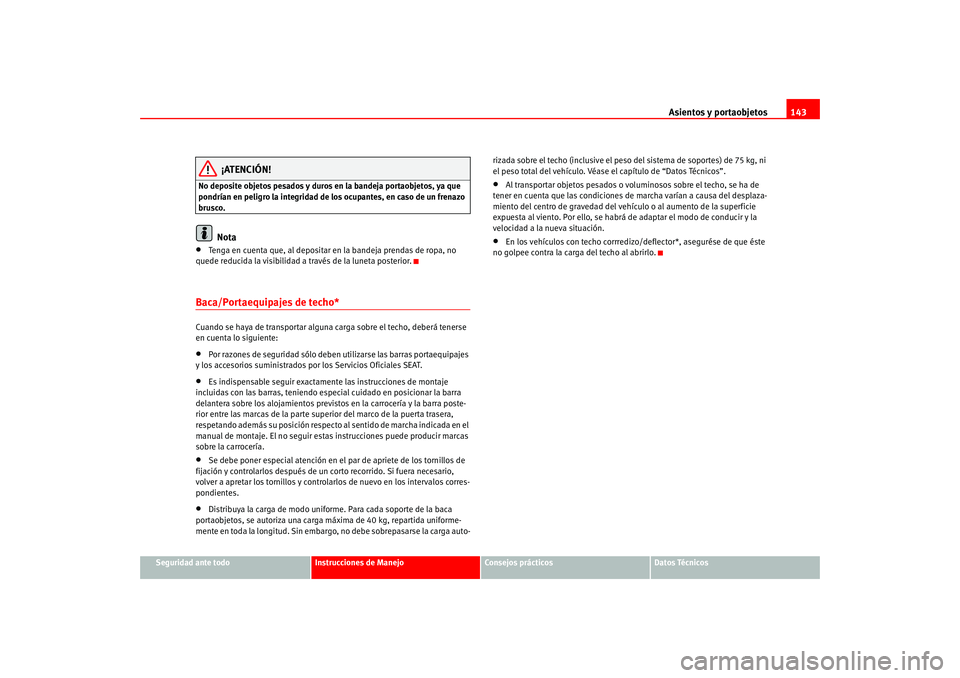

¡ATENCIÓN!
No deposite objetos pesados y duros en la bandeja portaobjetos, ya que
pondrían en peligro la integridad de los ocupantes, en caso de un frenazo
brusco.
Nota
•
Tenga en cuenta que, al depositar en la bandeja prendas de ropa, no
quede reducida la visibilidad a través de la luneta posterior.
Baca/Portaequipajes de techo*Cuando se haya de transportar alguna carga sobre el techo, deberá tenerse
en cuenta lo siguiente:•
Por razones de seguridad sólo deben utilizarse las barras portaequipajes
y los accesorios suministrados por los Servicios Oficiales SEAT.
•
Es indispensable seguir exactamente las instrucciones de montaje
incluidas con las barras, teniendo especial cuidado en posicionar la barra
delantera sobre los alojamientos previstos en la carrocería y la barra poste-
rior entre las marcas de la parte superior del marco de la puerta trasera,
respetando además su posición respecto al sentido de marcha indicada en el
manual de montaje. El no seguir est as instrucciones puede producir marcas
sobre la carrocería.
•
Se debe poner especial atención en el par de apriete de los tornillos de
fijación y controlarlos después de un corto recorrido. Si fuera necesario,
volver a apretar los tornillos y controlarlos de nuevo en los intervalos corres-
pondientes.
•
Distribuya la carga de modo uniforme. Para cada soporte de la baca
portaobjetos, se autoriza una carga máxima de 40 kg, repartida uniforme-
mente en toda la longitud. Sin embargo, no debe sobrepasarse la carga auto- rizada sobre el techo (inclusive el peso
del sistema de soportes) de 75 kg, ni
el peso total del vehículo. Véase el capítulo de “Datos Técnicos”.
•
Al transportar objetos pesados o voluminosos sobre el techo, se ha de
tener en cuenta que las condiciones de marcha varían a causa del desplaza-
miento del centro de gravedad del vehículo o al aumento de la superficie
expuesta al viento. Por ello, se habrá de adaptar el modo de conducir y la
velocidad a la nueva situación.
•
En los vehículos con techo corrredizo/d eflector*, asegurése de que éste
no golpee contra la carga del techo al abrirlo.
Espanyol leon Seite 143 Mittwoch, 28. September 2005 1:28 13

Climatización

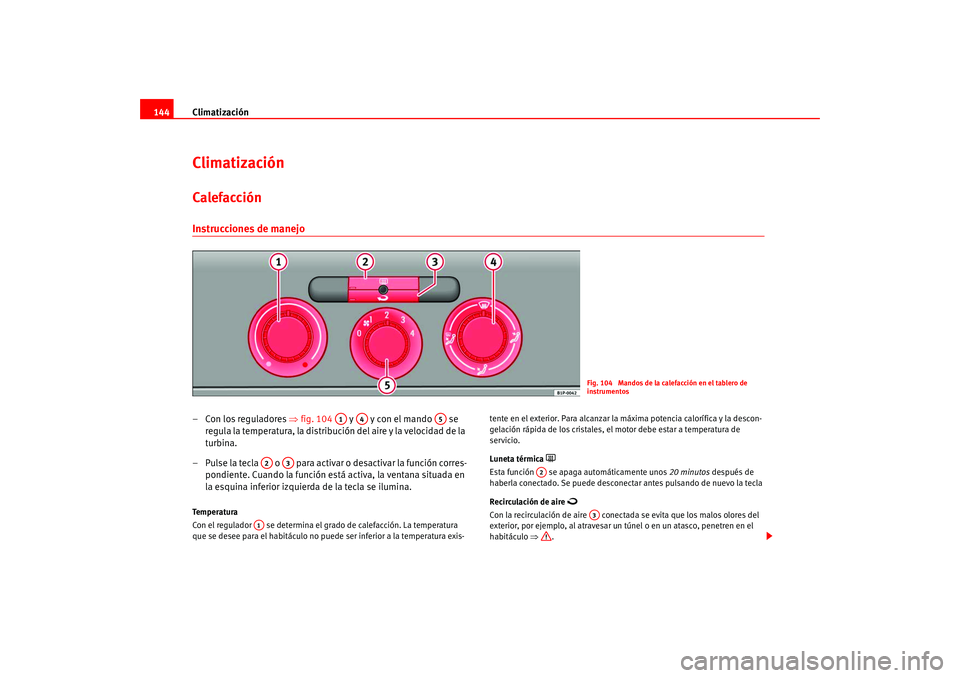

144ClimatizaciónCalefacción Instrucciones de manejo– Con los reguladores ⇒ fig. 104 y y con el mando se
regula la temperatura, la distribución del aire y la velocidad de la
turbina.
– Pulse la tecla o para activar o desactivar la función corres- pondiente. Cuando la función está activa, la ventana situada en
la esquina inferior izquierd a de la tecla se ilumina.Temperatura
Con el regulador se determina el gr ado de calefacción. La temperatura
que se desee para el habitáculo no puede ser inferior a la temperatura exis- tente en el exterior. Para alcanzar la
máxima potencia calorífica y la descon-
gelación rápida de los cristales, el motor debe estar a temperatura de
servicio.
Luneta térmica

Esta función se apaga automáticamente unos 20 minutos después de
haberla conectado. Se puede desconectar antes pulsando de nuevo la tecla
Recirculación de aire

Con la recirculación de aire conectada se evita que los malos olores del
exterior, por ejemplo, al atravesar un túnel o en un atasco, penetren en el
habitáculo ⇒.
Fig. 104 Mandos de la calefacción en el tablero de
instrumentos
A1
A4
A5
A2
A3
A1
A2
A3
Espanyol leon Seite 144 Mittwoch, 28. September 2005 1:28 13

Climatización145
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

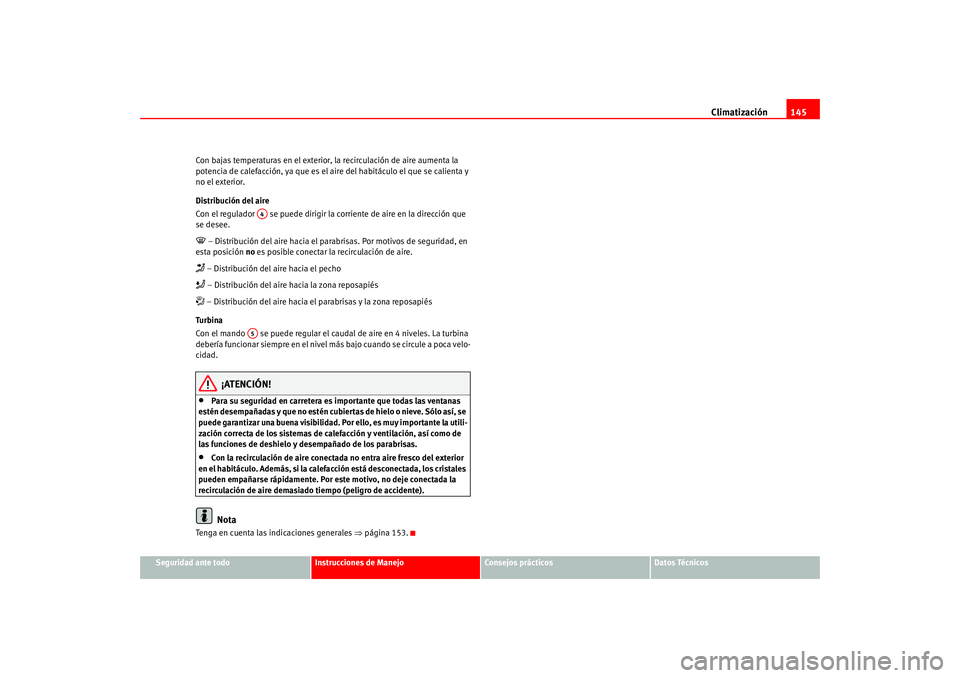

Con bajas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de calefacción, ya que es el
aire del habitáculo el que se calienta y
no el exterior.
Distribución del aire
Con el regulador se puede dirigir la co rriente de aire en la dirección que
se desee.
 – Distribución del aire hacia el para brisas. Por motivos de seguridad, en
esta posición no es posible conectar la recirculación de aire. – Distribución del aire hacia el pecho – Distribución del aire hacia la zona reposapiés – Distribución del aire hacia el parabrisas y la zona reposapiés
Tu rb ina
Con el mando se puede regular el caudal de aire en 4 niveles. La turbina
debería funcionar siempre en el nivel más bajo cuando se circule a poca velo-
cidad.
¡ATENCIÓN!
•
Para su seguridad en carretera es importante que todas las ventanas
estén desempañadas y que no estén cubiertas de hielo o nieve. Sólo así, se
puede garantizar una buena visibilidad. Por ello, es muy importante la utili-
zación correcta de los sistemas de calefacción y ventilación, así como de
las funciones de deshielo y desempañado de los parabrisas.
•
Con la recirculación de aire conectad a no entra aire fresco del exterior
en el habitáculo. Además, si la calefa cción está desconectada, los cristales
pueden empañarse rápidamente. Por este motivo, no deje conectada la
recirculación de aire demasiado tiempo (peligro de accidente).Nota
Tenga en cuenta las indicaciones generales ⇒página 153.
A4
A5
Espanyol leon Seite 145 Mittwoch, 28. September 2005 1:28 13

Climatización
146Climatic*MandosEl climatic o airea acondicionado semi-automático sólo funciona
estando el motor y la turbina en marcha.
– Con los reguladores ⇒ fig. 105 y y con el mando se
regula la temperatura, la distribución del aire y la velocidad de la
turbina.
– Pulse la tecla , o para activar o desactivar la función correspondiente. Cuando la función está activa, la ventana
situada en la esquina inferior de la tecla se ilumina.
Regulador de temperatura ⇒página 147
Tecla – Encender o apagar el grupo refrigerador ⇒página 147 Tecla – Luneta térmica. Esta
función se apaga automáticamente
aproximadamente 20 minutos después de haberla conectado. Se puede
desconectar antes pulsando de nuevo la tecla.
Tecla – Recirculación de aire ⇒página 149
Regulador de la distribución de aire ⇒página 147
Mando de la turbina. El caudal de aire tiene 4 niveles de ajuste. La
turbina debería funcionar siempre en el nivel más bajo cuando se circule
a poca velocidad.
Fig. 105 Mandos del Climatic en el tablero de instru-
mentos
A1
A5
A6
A2
A3
A4
A1A2
AC
A3

A4

A5A6
Espanyol leon Seite 146 Mittwoch, 28. September 2005 1:28 13

Climatización147
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡ATENCIÓN!
Para su seguridad en carretera es importante que todas las ventanas estén
desempañadas y que no estén cubiertas de hielo o nieve. Sólo así, se
puede garantizar una buena visibilidad. Por ello, es muy importante la utili-
zación correcta de los sistemas de calefacción y ventilación, así como de
las funciones de deshielo y desempañado de los parabrisas.
Nota
Tenga en cuenta las indicaciones generales ⇒página 153.
Calefacción y refrigeración del habitáculoCalefacción del habitáculo
– Gire el regulador de la temperatura ⇒fig. 106 hacia la
derecha hasta alcanzar el grado de calefacción deseado.
– Sitúe el mando de la turbina en uno de los niveles (1-4). – Con el regulador de la distribución de aire dirija el caudal de aire
en la dirección que desee: (hac ia el parabrisas), (hacia el
pecho), (hacia la zona reposapiés) y (hacia el parabrisas
y la zona reposapiés).

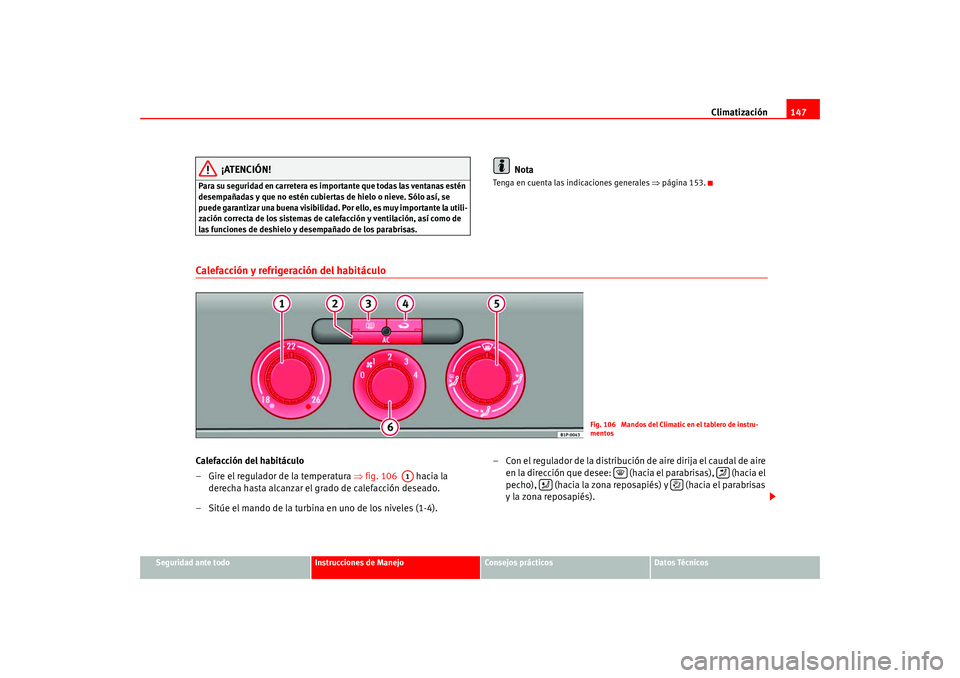

Fig. 106 Mandos del Climatic en el tablero de instru-
mentos
A1




Espanyol leon Seite 147 Mittwoch, 28. September 2005 1:28 13

Climatización
148

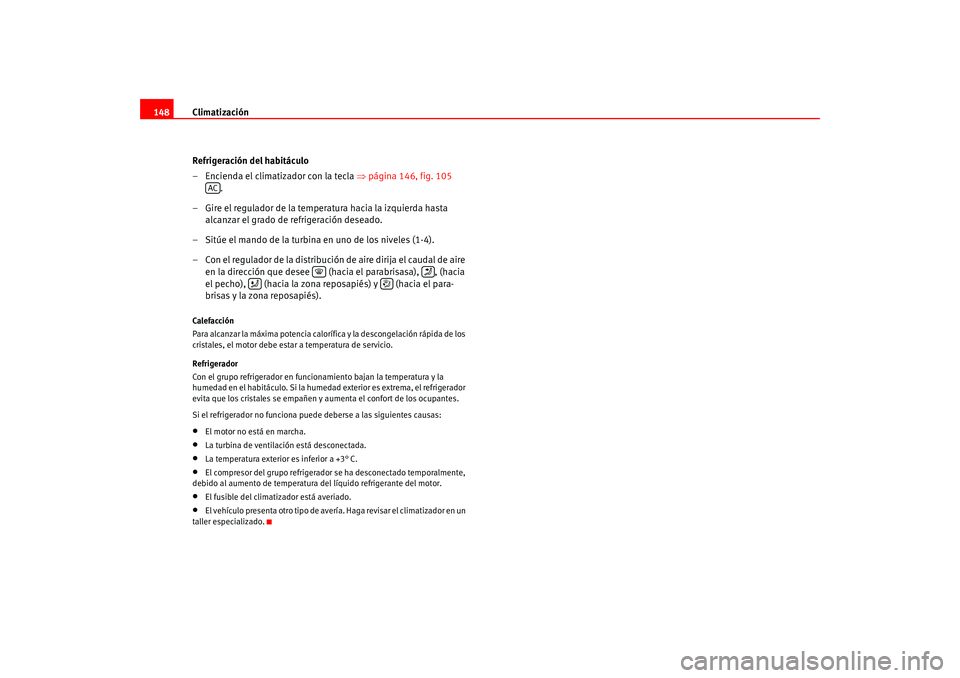

Refrigeración del habitáculo
– Encienda el climatizador con la tecla ⇒página 146, fig. 105
.
– Gire el regulador de la temperatura hacia la izquierda hasta alcanzar el grado de refrigeración deseado.
– Sitúe el mando de la turbina en uno de los niveles (1-4).
– Con el regulador de la distribución de aire dirija el caudal de aire en la dirección que desee (hacia el parabrisasa), , (hacia
el pecho), (hacia la zona reposapiés) y (hacia el para-
brisas y la zona reposapiés).Calefacción
Para alcanzar la máxima potencia calorífica y la descongelación rápida de los
cristales, el motor debe estar a temperatura de servicio.
Refrigerador
Con el grupo refrigerador en funcionamiento bajan la temperatura y la
humedad en el habitáculo. Si la humedad exterior es extrema, el refrigerador
evita que los cristales se empañen y aumenta el confort de los ocupantes.
Si el refrigerador no funciona puede deberse a las siguientes causas:•
El motor no está en marcha.
•
La turbina de ventilación está desconectada.
•
La temperatura exterior es inferior a +3° C.
•
El compresor del grupo refrigerador se ha desconectado temporalmente,
debido al aumento de temperatura del líquido refrigerante del motor.
•
El fusible del climatizador está averiado.
•
El vehículo presenta otro tipo de avería. Haga revisar el climatizador en un
taller especializado.AC




Espanyol leon Seite 148 Mittwoch, 28. September 2005 1:28 13
