Conducción y medio ambiente179
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
bien conduce deportivamente, le recomendamos que acuda regularmente a
un Servicio Técnico, antes de lo previsto en el Plan de Asistencia Técnica, para
que comprueben el grosor de las pastillas.
Si conduce con
frenos mojados, como por ejemplo, al atravesar zonas de
agua, en días de fuerte lluvia o incluso después de lavar el coche, el efecto
de los frenos se verá influenciado ne gativamente por estar mojados o incluso
helados (en invierno) los discos de freno: En este caso, habrá que frenar repe-
tidas veces hasta que los frenos se “sequen”.
El líquido de frenos debe cambiarse cada dos años como mínimo. Si el
líquido de frenos está muy usado y se somete el freno a grandes esfuerzos,
puede ser que se formen burbujas en el sistema de frenos, perjudicando la
capacidad de frenado.
¡ATENCIÓN!
Las anomalías en el sistema de frenos y las distancias de frenado más
largas aumentan el peligro de sufrir un accidente.•
Las pastillas de freno nuevas deben asentarse primero, por lo que en
los primeros 200 km no ofrecen todavía una fricción óptima. Esta capa-
cidad de frenado, ligeramente reducida, se puede compensar pisando con
mayor fuerza el freno. Lo cual también es válido cuando sea necesario
cambiar más adelante las pastillas.
•
En caso de frenos mojados o helados y al circular por calzadas rociadas
con sal puede verse disminuida la eficacia de la frenada.
•
En pendientes los frenos se solicitan excesivamente y se recalientan
rápido. Antes de bajar una pendiente prolongada muy pronunciada,
reduzca la velocidad y cambie a una marcha o gama (según el caso) más
corta. De esta forma aprovecha la acción del frenomotor y alivia los frenos.
•
No “haga patinar” los frenos, pisando ligeramente el pedal. Un frenado
constante provoca el recalentamiento de los frenos y alarga la distancia de
frenado. En lugar de ello, frene a intervalos.
•
No circule con el motor parado. La distancia de frenado aumenta consi-
derablemente, cuando el servofreno no está activo.
•
Si el líquido de frenos pierde su viscosidad y se somete el freno a
grandes esfuerzos, pueden formarse burbujas de vapor en el sistema de
frenos. Como consecuencia queda reducida la efectividad de los frenos.
•
Los alerones delanteros que no sean de serie o presenten desperfectos
pueden repercutir negativamente en la ventilación de los frenos y provocar
un recalentamiento de los mismos. Antes de la compra de accesorios hay
que observar las indicaciones correspondientes ⇒página 196, “Modifica-
ciones técnicas”.
•
Si uno de los circuitos del sistema de frenos dejase de funcionar, la
distancia de frenado aumenta considerablemente. Acuda inmediatamente
a un taller especializado y evite recorridos innecesarios.
Catalizador*Para que el catalizador funcione durante mucho tiempo
– Utilice sólo gasolina sin plomo.
– No espere a que se vacíe el depósito de combustible.
– Al realizar el cambio o al añadir aceite de motor no sobrepase la cantidad necesaria ⇒página 210, “Reposición del nivel de
aceite del motor ”.
– No arranque el vehículo por remolcado, utilice los cables de emergencia ⇒página 253.Si durante la marcha notara fallos de combustión, una disminución de
potencia o una marcha irregular del mo tor, reduzca inmediatamente la velo-
cidad y diríjase al taller especializado más cercano para que revisen el vehí-
¡ATENCIÓN! (continuación)
Espanyol leon Seite 179 Mittwoch, 28. September 2005 1:28 13

Conducción y medio ambiente

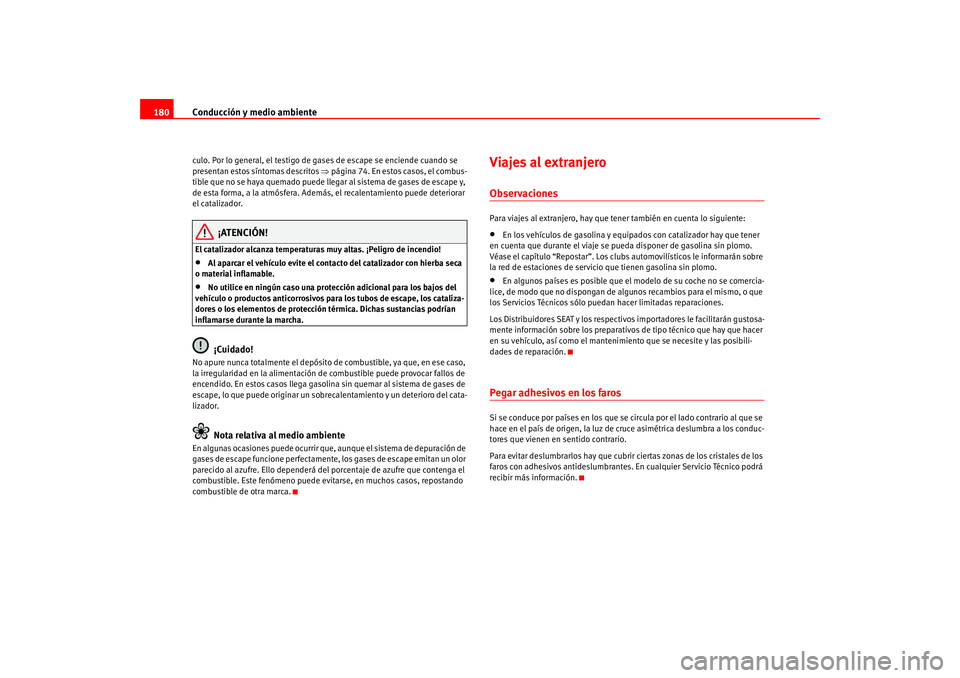

180culo. Por lo general, el testigo de gases de escape se enciende cuando se
presentan estos síntomas descritos ⇒página 74. En estos casos, el combus-
tible que no se haya quemado puede llegar al sistema de gases de escape y,
de esta forma, a la atmósfera. Además, el recalentamiento puede deteriorar
el catalizador.
¡ATENCIÓN!
El catalizador alcanza temperaturas muy altas. ¡Peligro de incendio!•
Al aparcar el vehículo evite el contacto del catalizador con hierba seca
o material inflamable.
•
No utilice en ningún caso una protección adicional para los bajos del
vehículo o productos anticorrosivos para los tubos de escape, los cataliza-
dores o los elementos de protección térmica. Dichas sustancias podrían
inflamarse durante la marcha.¡Cuidado!
No apure nunca totalmente el depósito de combustible, ya que, en ese caso,
la irregularidad en la alimentación de combustible puede provocar fallos de
encendido. En estos casos llega gasolina sin quemar al sistema de gases de
escape, lo que puede originar un sobrecalentamiento y un deterioro del cata-
lizador.
Nota relativa al medio ambiente
En algunas ocasiones puede ocurrir que, aunque el sistema de depuración de
gases de escape funcione perfectamente, los gases de escape emitan un olor
parecido al azufre. Ello dependerá del porcentaje de azufre que contenga el
combustible. Este fenómeno puede evit arse, en muchos casos, repostando
combustible de otra marca.
Viajes al extranjeroObservacionesPara viajes al extranjero, hay que tener también en cuenta lo siguiente:•
En los vehículos de gasolina y equi pados con catalizador hay que tener
en cuenta que durante el viaje se pueda disponer de gasolina sin plomo.
Véase el capítulo “Repostar”. Los clubs automovilísticos le informarán sobre
la red de estaciones de servicio que tienen gasolina sin plomo.
•
En algunos países es posible que el modelo de su coche no se comercia-
lice, de modo que no dispongan de algunos recambios para el mismo, o que
los Servicios Técnicos sólo puedan hacer limitadas reparaciones.
Los Distribuidores SEAT y los respectivos importadores le facilitarán gustosa-
mente información sobre los preparativos de tipo técnico que hay que hacer
en su vehículo, así como el mantenimiento que se necesite y las posibili-
dades de reparación.
Pegar adhesivos en los farosSi se conduce por países en los que se circula por el lado contrario al que se
hace en el país de origen, la luz de cruce asimétrica deslumbra a los conduc-
tores que vienen en sentido contrario.
Para evitar deslumbrarlos hay que cubrir ciertas zonas de los cristales de los
faros con adhesivos antideslumbrantes. En cualquier Servicio Técnico podrá
recibir más información.
Espanyol leon Seite 180 Mittwoch, 28. September 2005 1:28 13

Conducción y medio ambiente181
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

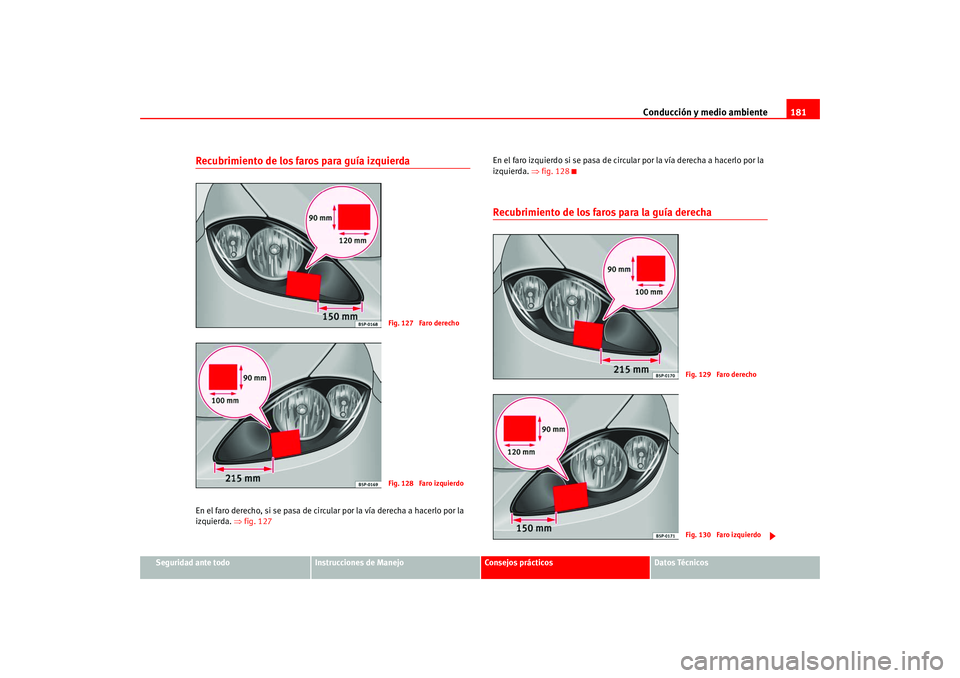

Recubrimiento de los faros para guía izquierdaEn el faro derecho, si se pasa de circular por la vía derecha a hacerlo por la
izquierda. ⇒fig. 127 En el faro izquierdo si se pasa de circular por la vía derecha a hacerlo por la
izquierda.
⇒fig. 128
Recubrimiento de los faros para la guía derecha
Fig. 127 Faro derechoFig. 128 Faro izquierdo
Fig. 129 Faro derechoFig. 130 Faro izquierdo
Espanyol leon Seite 181 Mittwoch, 28. September 2005 1:28 13

Conducción y medio ambiente
182En el faro derecho, si se pasa de circular por la vía izquierda a hacerlo por la
derecha.
En el faro izquierdo, si se pasa de circular por la vía izquierda a hacerlo por la
derecha.Conducción con remolqueInstrucciones a tener en cuentaEl vehículo puede utilizarse también para tirar de un remolque con el debido
equipamiento técnico.
Si el vehículo lleva de fábrica un dispositivo de remolque, ello implica que va
provisto de todo lo necesario, desde el punto de vista técnico y legal, para
poder conducir con remolque. Para el montaje posterior de un dispositivo de
remolque consulte ⇒página 199.
Conector
Su vehículo dispone de un conector de 12 contactos para la conexión eléc-
trica entre el vehículo y el remolque.
En el caso de que el remolque tenga un conector de 7 contactos habrá que
utilizar un cable adaptador. Éste lo podrá adquirir en cualquier Servicio
Té cn i co .
Carga de remolque / carga de apoyo
No se debe sobrepasar la carga de remolque autorizada. En el caso de no
utilizar la carga máxima de remolque autorizada podrán superarse
pendientes de mayor inclinación.
Las cargas de remolque indicadas sólo son válidas para altitudes que no
superen los 1.000 m por encima del nivel del mar. Dado que un aumento de
la altitud y la consiguiente reducción de la densidad atmosférica hacen que disminuya el rendimiento del motor y con ello la capacidad de superar
pendientes, la carga de remolque admisible disminuye proporcionalmente a
la altitud. El peso auto
rizado del conjunto vehículo tractor/remolque debe
reducirse en un 10% por cada 1.000 m de altura. Por peso del conjunto vehí-
culo tractor/remolque se entiende la su ma del peso del vehículo (cargado) y
del remolque (cargado). La carga de apoyo autorizada sobre el cabezal esfé-
rico del dispositivo de remolque de bería aprovecharse al máximo, aunque
sin sobrepasarla.
Los datos de la placa del modelo del di spositivo de remolque, referidos a la
carga del remolque y a la carga de apoyo , son sólo valores de comprobación
del dispositivo. Los valores referi dos al vehículo, con frecuencia inferiores a
estos valores, figuran en la documentación del vehículo o bien en el
⇒ apartado “Datos Técnicos”.
Distribución de la carga
Distribuya la carga en el remolque de forma que los objetos pesados queden
lo más cerca posible del eje. Sujete los objetos de forma que no puedan
desplazarse.
Presión de los neumáticos
Los valores de presión máxima permitida de los neumáticos figuran en el
adhesivo que se encuentra en la cara interior de la tapa del depósito de
combustible. La presión de los neumáti cos del remolque se rige por la reco-
mendación del fabricante del mismo.
Retrovisores exteriores
Si los retrovisores de serie no propor cionan suficiente visibilidad circulando
con remolque, habrá que instalar retrovisores exteriores adicionales. Los dos
retrovisores exteriores deberían ir fi jados a radios abatibles. Ajústelos de
forma que la visibilidad sea siempre suficiente.
¡ATENCIÓN!
No lleve nunca personas en el remolque, pues correrían un gran peligro.
Espanyol leon Seite 182 Mittwoch, 28. September 2005 1:28 13

Conducción y medio ambiente183
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Nota
•
Debido a la mayor carga a que somete al vehículo si conduce frecuente-
mente con remolque, recomendamos que revise el vehículo más a menudo,
incluso entre los intervalos de inspección.
•
Consulte las prescripciones vigentes en su país para la conducción con
remolque.
Cabezal esférico del dispositivo de remolque*En función de la versión del modelo, el cabezal esférico del dispositivo de
remolque se encuentra en la caja de herramientas.
Las instrucciones de desmontaje y montaje del cabezal esférico del disposi-
tivo de remolque van junto al cabezal esférico.
¡ATENCIÓN!
El cabezal esférico del dispositivo de remolque tiene que estar bien sujeto,
para evitar que salga despedido en caso de una maniobra brusca y cause
lesiones a los ocupantes.
Nota
•
Por razones legales, en caso de circular sin remolque habrá que
desmontar el cabezal esférico si impide ver la matrícula.
Consejos para la conducción
La conducción con remolque exige una mayor precaución.Distribución del peso
La distribución del peso no es la adecuada si el vehículo va vacío y el
remolque cargado. Si, a pesar de todo, tiene que hacer un viaje en estas
condiciones, conduzca muy despacio.
Ve l oci dad
Al circular a mayor velocidad, empeora la estabilidad del conjunto vehículo
tractor/remolque. Por este motivo, si las condiciones de la calzada o las
condiciones meteorológicas son adversas (peligro si hay vientos fuertes) no
debería conducirse al lími te de la velocidad máxima permitida. Esta reco-
mendación es aplicable sobre todo en casos de pendiente pronunciada.
En cualquier caso, la velocidad deberá reducirse inmediatamente al menor
movimiento de balanceo del remolque. No intente nunca “enderezar” el
conjunto vehículo tractor/remolque acelerando.
Frene a tiempo. Cuando se trate de un remolque con freno por energía ciné-
tica , frene primero suavemente y a continuación, con rapidez. De esta forma
evitará tirones que se originarían al bloquearse las ruedas del remolque. Al
conducir por pendientes pronunciadas, cambie pronto a una marcha más
corta para aprovechar el freno motor.
Recalentamiento
A temperaturas muy altas y en una subida prolongada, rodando con una
marcha corta y a un régimen de revolu ciones elevado del motor, conviene
observar el indicador de temperatura del líquido refrigerante ⇒página 57.
Programa electrónico de estabilización*
Lleve siempre el ESP* conectado al circular con remolque. El sistema ESP*
ayuda a estabilizar el remolque en caso de derrape o balanceo.
Espanyol leon Seite 183 Mittwoch, 28. September 2005 1:28 13

Conducción y medio ambiente

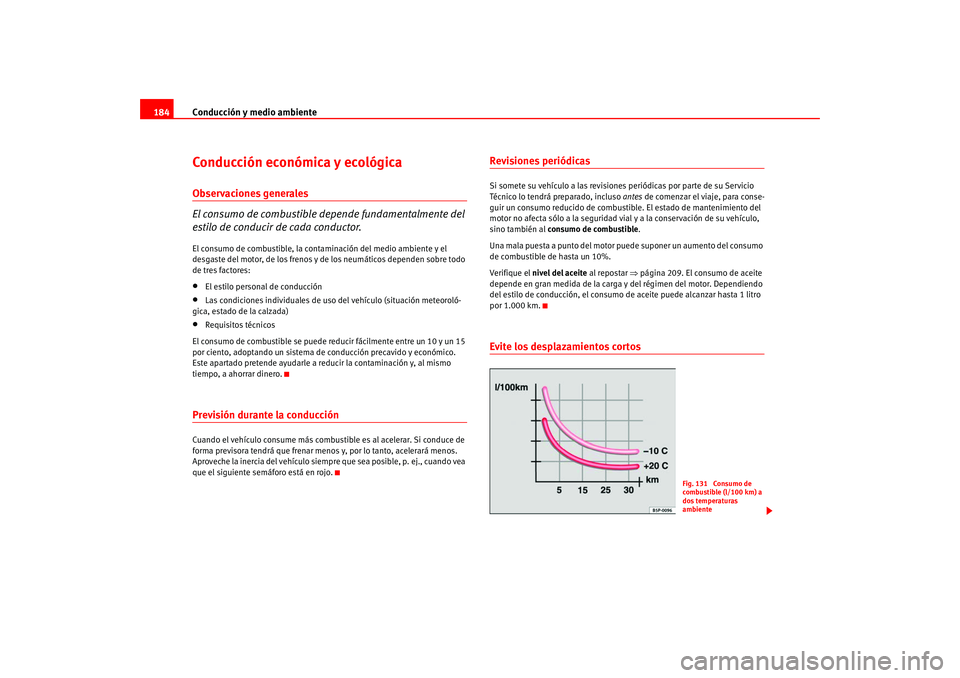

184Conducción económica y ecológicaObservaciones generales
El consumo de combustible depende fundamentalmente del
estilo de conducir de cada conductor.El consumo de combustible, la contaminación del medio ambiente y el
desgaste del motor, de los frenos y de los neumáticos dependen sobre todo
de tres factores:•
El estilo personal de conducción
•
Las condiciones individuales de us o del vehículo (situación meteoroló-
gica, estado de la calzada)
•
Requisitos técnicos
El consumo de combustible se puede reducir fácilmente entre un 10 y un 15
por ciento, adoptando un sistema de conducción precavido y económico.
Este apartado pretende ayudarle a reducir la contaminación y, al mismo
tiempo, a ahorrar dinero.
Previsión durante la conducciónCuando el vehículo consume más combustible es al acelerar. Si conduce de
forma previsora tendrá que frenar menos y, por lo tanto, acelerará menos.
Aproveche la inercia del vehículo siempre que sea posible, p. ej., cuando vea
que el siguiente semáforo está en rojo.
Revisiones periódicasSi somete su vehículo a las revisiones periódicas por parte de su Servicio
Técnico lo tendrá preparado, incluso antes de comenzar el viaje, para conse-
guir un consumo reducido de combustible. El estado de mantenimiento del
motor no afecta sólo a la seguridad vial y a la conservación de su vehículo,
sino también al consumo de combustible .
Una mala puesta a punto del motor puede suponer un aumento del consumo
de combustible de hasta un 10%.
Verifique el nivel del aceite al repostar ⇒página 209. El consumo de aceite
depende en gran medida de la carga y del régimen del motor. Dependiendo
del estilo de conducción, el consumo de aceite puede alcanzar hasta 1 litro
por 1.000 km.Evite los desplazamientos cortos
Fig. 131 Consumo de
combustible (l/100 km) a
dos temperaturas
ambiente
Espanyol leon Seite 184 Mittwoch, 28. September 2005 1:28 13

Conducción y medio ambiente185
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

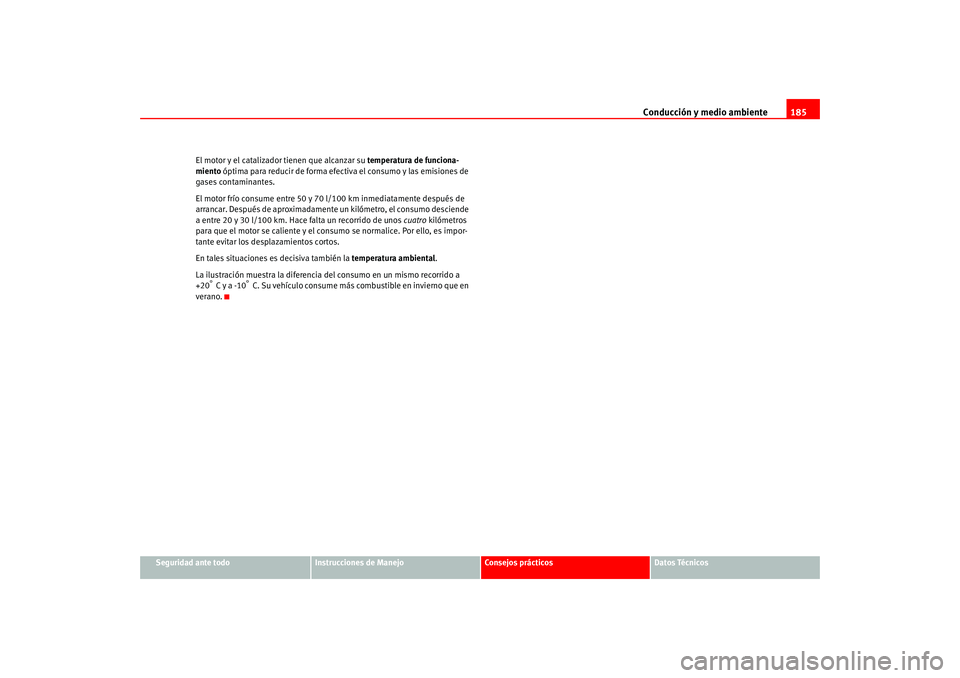

El motor y el catalizador tienen que alcanzar su
temperatura de funciona-
miento óptima para reducir de forma efectiva el consumo y las emisiones de
gases contaminantes.
El motor frío consume entre 50 y 70 l/100 km inmediatamente después de
arrancar. Después de aproximadamente un kilómetro, el consumo desciende
a entre 20 y 30 l/100 km. Hace falta un recorrido de unos cuatro kilómetros
para que el motor se caliente y el co nsumo se normalice. Por ello, es impor-
tante evitar los desplazamientos cortos.
En tales situaciones es decisiva también la temperatura ambiental.
La ilustración muestra la diferencia del consumo en un mismo recorrido a
+20
° C y a -10
° C. Su vehículo consume más combustible en invierno que en
verano.
Espanyol leon Seite 185 Mittwoch, 28. September 2005 1:28 13

Conservación y limpieza

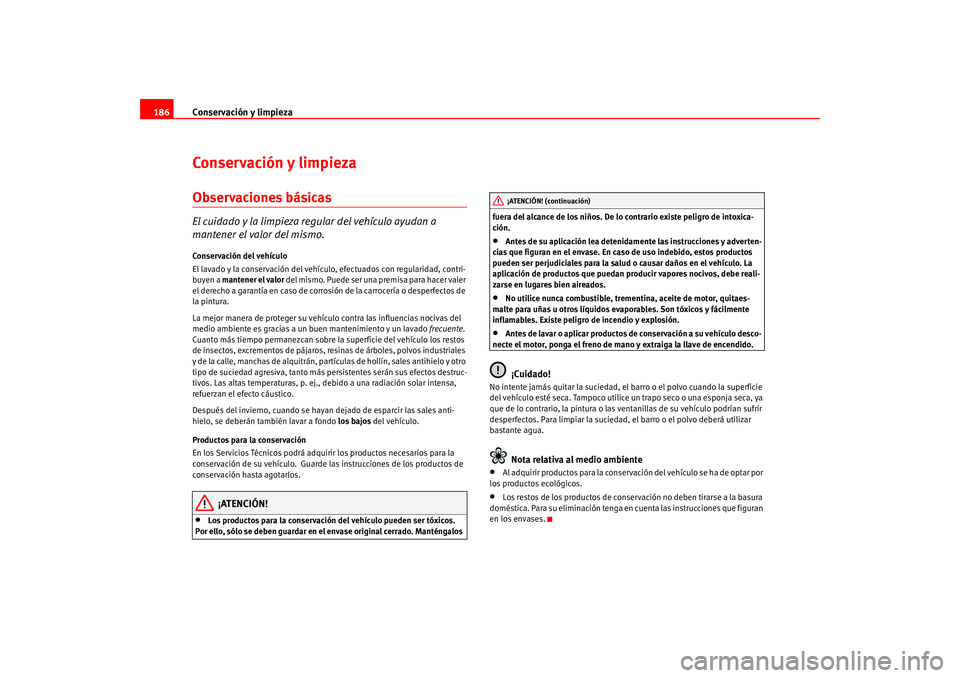

186Conser vación y limpiezaObservaciones básicasEl cuidado y la limpieza re gular del vehículo ayudan a
mantener el valor del mismo.Conservación del vehículo
El lavado y la conservación del vehículo, efectuados con regularidad, contri-
buyen a mantener el valor del mismo. Puede ser una premisa para hacer valer
el derecho a garantía en caso de corrosión de la carrocería o desperfectos de
la pintura.
La mejor manera de proteger su vehí culo contra las influencias nocivas del
medio ambiente es gracias a un buen mantenimiento y un lavado frecuente.
Cuanto más tiempo permanezcan sobre la superficie del vehículo los restos
de insectos, excrementos de pájaros, resinas de árboles, polvos industriales
y de la calle, manchas de alquitrán, part ículas de hollín, sales antihielo y otro
tipo de suciedad agresiva, tanto más persistentes serán sus efectos destruc-
tivos. Las altas temperaturas, p. ej., debido a una radiación solar intensa,
refuerzan el efecto cáustico.
Después del invierno, cuando se hayan dejado de esparcir las sales anti-
hielo, se deberán también lavar a fondo los bajos del vehículo.
Productos para la conservación
En los Servicios Técnicos podrá adquirir los productos necesarios para la
conservación de su vehículo. Guarde las instrucciones de los productos de
conservación hasta agotarlos.
¡ATENCIÓN!
•
Los productos para la conservación del vehículo pueden ser tóxicos.
Por ello, sólo se deben guardar en el envase original cerrado. Manténgalos fuera del alcance de los niños. De lo contrario existe peligro de intoxica-
ción.
•
Antes de su aplicación lea detenidamente las instrucciones y adverten-
cias que figuran en el envase. En caso de uso indebido, estos productos
pueden ser perjudiciales para la salud o causar daños en el vehículo. La
aplicación de productos que puedan pr oducir vapores nocivos, debe reali-
zarse en lugares bien aireados.
•
No utilice nunca combustible, trementina, aceite de motor, quitaes-
malte para uñas u otros líquidos ev aporables. Son tóxicos y fácilmente
inflamables. Existe peligro de incendio y explosión.
•
Antes de lavar o aplicar productos de conservación a su vehículo desco-
necte el motor, ponga el freno de m ano y extraiga la llave de encendido.¡Cuidado!
No intente jamás quitar la suciedad, el barro o el polvo cuando la superficie
del vehículo esté seca. Tampoco utilice un trapo seco o una esponja seca, ya
que de lo contrario, la pintura o las ventanillas de su vehículo podrían sufrir
desperfectos. Para limpiar la suciedad, el barro o el polvo deberá utilizar
bastante agua.
Nota relativa al medio ambiente
•
Al adquirir productos para la conser vación del vehículo se ha de optar por
los productos ecológicos.
•
Los restos de los productos de conservación no deben tirarse a la basura
doméstica. Para su eliminación tenga en cuenta las instrucciones que figuran
en los envases.¡ATENCIÓN! (continuación)
Espanyol leon Seite 186 Mittwoch, 28. September 2005 1:28 13

Conservación y limpieza187
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

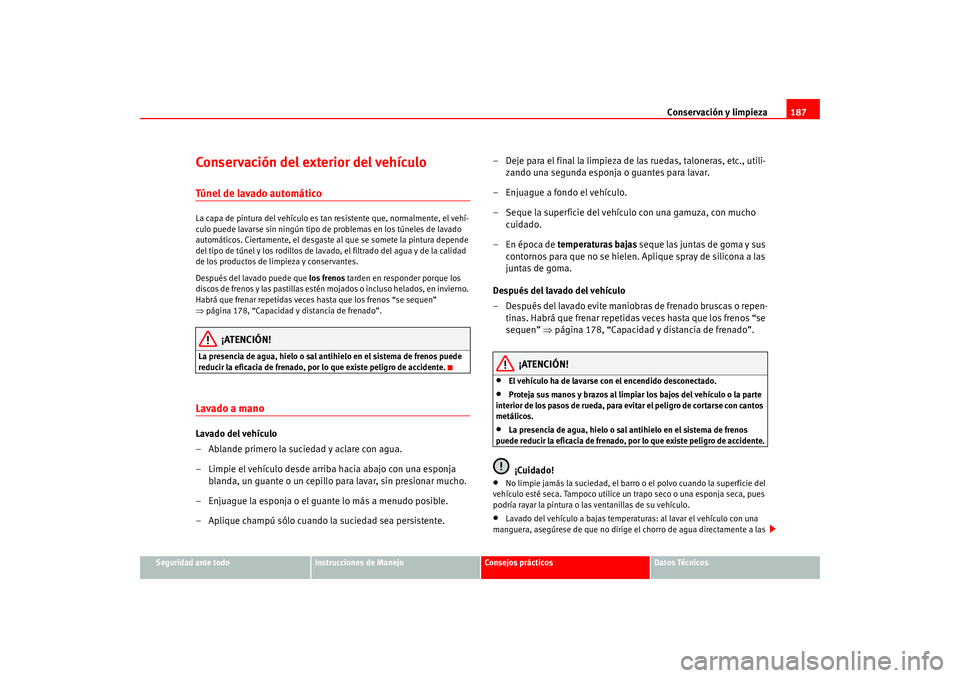

Conservación del exterior del vehículoTúnel de lavado automáticoLa capa de pintura del vehículo es tan resistente que, normalmente, el vehí-
culo puede lavarse sin ningún tipo de problemas en los túneles de lavado
automáticos. Ciertamente, el desgaste al que se somete la pintura depende
del tipo de túnel y los rodillos de lavado, el filtrado del agua y de la calidad
de los productos de limpieza y conservantes.
Después del lavado puede que los frenos tarden en responder porque los
discos de frenos y las pastillas estén mojados o incluso helados, en invierno.
Habrá que frenar repetidas veces hasta que los frenos “se sequen”
⇒ página 178, “Capacidad y distancia de frenado”.
¡ATENCIÓN!
La presencia de agua, hielo o sal antihielo en el sistema de frenos puede
reducir la eficacia de frenado, por lo que existe peligro de accidente.Lavado a manoLavado del vehículo
– Ablande primero la suciedad y aclare con agua.
– Limpie el vehículo desde arriba hacia abajo con una esponja
blanda, un guante o un cepillo para lavar, sin presionar mucho.
– Enjuague la esponja o el guante lo más a menudo posible.
– Aplique champú sólo cuando la suciedad sea persistente. – Deje para el final la limpieza de las ruedas, taloneras, etc., utili-
zando una segunda esponja o guantes para lavar.
– Enjuague a fondo el vehículo.
– Seque la superficie del vehículo con una gamuza, con mucho cuidado.
– En época de temperaturas bajas seque las juntas de goma y sus
contornos para que no se hielen. Aplique spray de silicona a las
juntas de goma.
Después del lavado del vehículo
– Después del lavado evite maniobras de frenado bruscas o repen- tinas. Habrá que frenar repetidas veces hasta que los frenos “se
sequen” ⇒página 178, “Capacidad y distancia de frenado”.
¡ATENCIÓN!
•
El vehículo ha de lavarse con el encendido desconectado.
•
Proteja sus manos y brazos al limpiar los bajos del vehículo o la parte
interior de los pasos de rueda, para evitar el peligro de cortarse con cantos
metálicos.
•
La presencia de agua, hielo o sal antihielo en el sistema de frenos
puede reducir la eficacia de frenado, por lo que existe peligro de accidente.¡Cuidado!
•
No limpie jamás la suciedad, el barro o el polvo cuando la superficie del
vehículo esté seca. Tampoco utilice un trapo seco o una esponja seca, pues
podría rayar la pintura o las ventanillas de su vehículo.
•
Lavado del vehículo a bajas temperaturas: al lavar el vehículo con una
manguera, asegúrese de que no dirige el chorro de agua directamente a las
Espanyol leon Seite 187 Mittwoch, 28. September 2005 1:28 13

Conservación y limpieza

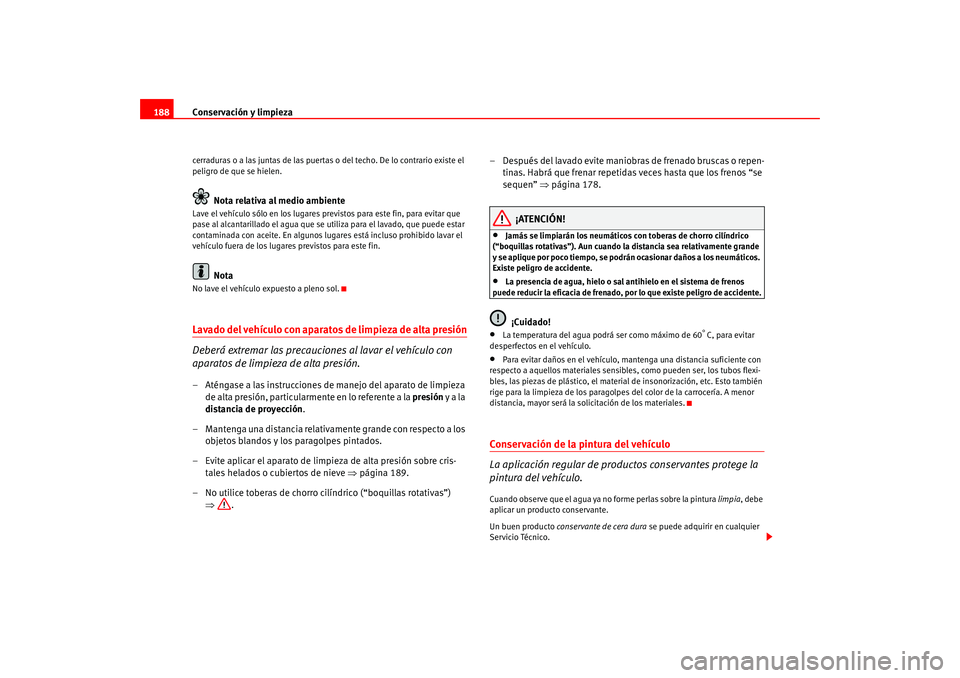

188cerraduras o a las juntas de las puertas o del techo. De lo contrario existe el
peligro de que se hielen.
Nota relativa al medio ambiente
Lave el vehículo sólo en los lugares previstos para este fin, para evitar que
pase al alcantarillado el agua que se ut iliza para el lavado, que puede estar
contaminada con aceite. En algunos lugares está incluso prohibido lavar el
vehículo fuera de los lugares previstos para este fin.
Nota
No lave el vehículo expuesto a pleno sol.Lavado del vehículo con aparatos de limpieza de alta presión
Deberá extremar las precauciones al lavar el vehículo con
aparatos de limpieza de alta presión.– Aténgase a las instrucciones de manejo del aparato de limpieza de alta presión, particularmente en lo referente a la presión y a la
distancia de proyección .
– Mantenga una distancia relativamente grande con respecto a los objetos blandos y los paragolpes pintados.
– Evite aplicar el aparato de limpieza de alta presión sobre cris- tales helados o cubiertos de nieve ⇒página 189.
– No utilice toberas de chorro cilíndrico (“boquillas rotativas”) ⇒ . – Después del lavado evite maniobras de frenado bruscas o repen-
tinas. Habrá que frenar repetidas veces hasta que los frenos “se
sequen” ⇒página 178.
¡ATENCIÓN!
•
Jamás se limpiarán los neumáticos con toberas de chorro cilíndrico
(“boquillas rotativas”). Aun cuando la distancia sea relativamente grande
y se aplique por poco tiempo, se podr án ocasionar daños a los neumáticos.
Existe peligro de accidente.
•
La presencia de agua, hielo o sal antihielo en el sistema de frenos
puede reducir la eficacia de frenado, por lo que existe peligro de accidente.¡Cuidado!
•
La temperatura del agua podrá ser como máximo de 60
°C, para evitar
desperfectos en el vehículo.
•
Para evitar daños en el vehículo, mantenga una distancia suficiente con
respecto a aquellos materiales sensibles, como pueden ser, los tubos flexi-
bles, las piezas de plástico, el material de insonorización, etc. Esto también
rige para la limpieza de los paragolp es del color de la carrocería. A menor
distancia, mayor será la solicitación de los materiales.
Conservación de la pintura del vehículo
La aplicación regular de prod uctos conservantes protege la
pintura del vehículo.Cuando observe que el agua ya no forme perlas sobre la pintura limpia, debe
aplicar un producto conservante.
Un buen producto conservante de cera dura se puede adquirir en cualquier
Servicio Técnico.
Espanyol leon Seite 188 Mittwoch, 28. September 2005 1:28 13
