Sistema de airbags39
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
seguridad de los asientos delanteros y de los asientos traleros laterales ,
también cumplen la función de mantener el cuerpo de los ocupantes sujeto
si se produce un choque lateral, de forma que los airbags laterales desarro-
llen su máximo efecto protector.
El sistema de airbags no es ningún sust
ituto del cinturón de seguridad, sino
que forma parte de la seguridad pasiva del vehículo. No olvide tener en
cuenta que el sistema de airbags sólo protege de forma óptima en combina-
ción con los cinturones de seguridad abrochados. Los cinturones de segu-
ridad deben llevarse siempre bien puestos, debiendo considerarse su utiliza-
ción incondicional no sólo como una imposición legal sino como una
contribución a la seguridad ⇒página 19, “Breve introducción”.
El sistema de airbags laterales no se dispara si:
•el encendido está desconectado,
•se trata de una colisión lateral leve,
•se trata de una colisión frontal leve,
•se trata de una colisión trasera leve,
•el vehículo se vuelca.
El sistema de airbags se compone esencialmente de:
•un sistema electrónico de control y vigilancia (unidad de control),
•los airbags laterales en los respaldos de los asientos delanteros y
traseros
•un testigo de control  en el tablero de instrumentos ⇒página 33.
El funcionamiento del sistema de airbags se controla de forma electrónica.
Cada vez que se conecta el encendido, se enciende el testigo de control del
sistema de airbags durante 4 segundos aprox. (autodiagnóstico).
¡ATENCIÓN!
•En una colisión lateral, los airbags laterales no funcionarán, si los
sensores no miden correctamente el incr emento de presión en el interior de las puertas, cuando el aire sale a través de zonas en las que haya agujeros
o aperturas del panel de puerta.
•No conduzca nunca con los paneles interiores de las puertas desmon-
tados.
•No conduzca nunca si partes de los paneles interiores de puerta han
sido desmontados y no están los paneles correctamente ajustados.
•No conduzca nunca cuando los altavoces situados en los paneles de
puerta han sido desmontados, excepto si los agujeros del altavoz han sido
correctamente cerrados.
•Compruebe siempre que las aperturas están cubiertas o tapadas si se
instalasen altavoces u otro equipamiento en el interior de paneles de
puerta.
•Cualquier trabajo que se realice sobre las puertas debe hacerse en un
taller especializado autorizado.
•Los cinturones de seguridad y el sistema de airbags desarrollan su
máxima capacidad protectora sólo si los ocupantes van sentados correcta-
mente ⇒página 10, “Posición correcta de los ocupantes del vehículo”.
•Si el sistema de airbags está averiado, deberá ser revisado en un taller
especializado. De lo contrario, se corre el peligro de que los airbags no se
disparen del modo correcto si se produce un accidente lateral o no se
disparen en absoluto.
¡ATENCIÓN! (continuación)
s2sc.2.book Seite 39 Dienstag, 18. Juli 2006 3:39 15

Sistema de airbags
40
Funcionamiento de los airbags laterales
El efecto de los airbags reduce el riesgo de que se produzcan
lesiones en la cabeza y en el tórax en el caso de muchas coli-
siones laterales.
Dependiendo del tipo de colisión lateral se disparará el airbag lateral del
lado del vehículo donde se haya producido el impacto ⇒fig. 22 .
Dependiendo del accidente puede que se disparen al mismo tiempo los
airbags frontales, los airbags para la cabeza y los laterales.
Cuando el sistema se activa, la bolsa de aire se llena de gas propelente.
Los airbags se inflan en milésimas de segundo a gran velocidad para propor-
cionar una protección adicional en caso de accidente. Durante el inflado del
airbag podría desprenderse un polvo fino . Esto es normal y no significa que
se haya producido un incendio en el vehículo.
El movimiento de los ocupantes de los asientos delanteros y de los asientos
traseros laterales se ve amortiguado al sumergirse en la bolsa de aire completamente inflada y el riesgo de lesiones en la parte superior del cuerpo
es menor.
El diseño especial de la bolsa de aire permite la salida controlada de gas
cuando el ocupante ejerce presión sobre la misma. De esta forma, la parte
superior del cuerpo queda protegida
al ser envuelta por el airbag.
Fig. 22 Airbags laterales
completamente inflados
en el lado izquierdo del
vehículo
s2sc.2.book Seite 40 Dienstag, 18. Juli 2006 3:39 15

Sistema de airbags41
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Indicaciones de seguridad sobre los airbags laterales
Observando las normas relativas al sistema de airbags se
reduce considerablemente el peligro de resultar herido en
muchas colisiones laterales.
¡ATENCIÓN!
•Si los ocupantes no se abrochan los cinturones de seguridad, se
inclinan hacia adelante durante la marcha o no van sentados correcta-
mente y se produce un accidente, se exponen a un mayor riesgo de resultar
heridos si el sistema de airbags se dispara.
•Para que los airbags laterales puedan ofrecer una protección óptima, es
imprescindible mantener siempre la posición correcta llevando el cinturón
de seguridad bien puesto mientras el vehículo esté en marcha.
•Entre los ocupantes de las plazas exteriores y el área de acción de los
airbags no deben interponerse otras personas, animales u objetos. Para no
entorpecer el funcionamiento de los airbags laterales no se debe fijar
ningún tipo de accesorio en las puertas como, p. ej., portavasos.
•En los ganchos para la ropa sólo se debe colgar ropa ligera. En los bolsi-
llos de las prendas de vestir colgadas no se deben encontrar objetos
puntiagudos o pesados.
•No se deben exponer los laterales de los respaldos a grandes fuerzas
como, p. ej., golpes fuertes o pisotones ya que de lo contrario el sistema
puede resultar deteriorado. En este caso, los airbags laterales no se dispa-
rarían.
•En los asientos con airbag lateral incorporado no se deben utilizar
nunca fundas que no hayan sido homologadas de forma expresa para su
vehículo. La bolsa de aire se despliega saliendo del lateral del respaldo y si
se utilizaran fundas no homologadas se reduciría considerablemente la
función protectora del airbag lateral ⇒página 206, “Accesorios, cambio
de piezas y modificaciones”.
•Los desperfectos de los tapizados originales o de la costura en el área
del módulo del airbag lateral deben repararse inmediatamente en un taller
especializado.
•Los airbags sólo protegen en un accidente, y si se disparan habrá que
cambiarlos.
•En caso de accidente, los niños que vayan sentados en una posición
incorrecta se verán expuestos a un mayor riesgo de sufrir lesiones. Esto es
de especial importancia para los niños que vayan en el asiento del acom-
pañante, pues si el sistema de airbags se dispara en caso de accidente,
puede tener como consecuencia lesiones muy graves e incluso mortales
⇒ página 47, “Seguridad infantil”.
•Todos los trabajos que se tengan que realizar en los airbags laterales,
así como el desmontaje y montaje de alguno de sus componentes a causa
de otras tareas de reparación (p. ej. desmontaje del asiento delantero),
deben llevarse a cabo solamente en un taller especializado. De lo contrario,
puede producirse un fallo en el funcionamiento de los airbags.
•No deben llevarse a cabo modificaciones de ningún tipo en los compo-
nentes del sistema de airbags.
•La gestión de los airbags laterales y de cabeza se realiza con sensores
que se encuentran en el interior de las puertas anteriores. Para no mermar
el correcto funcionamiento de los airbags laterales y de cabeza no se deben
modificar ni las puertas ni los panele s de puerta (p.ej. montando posterior-
mente unos altavoces). Si se producen daños en la puerta anterior podrían
mermar el correcto funcionamiento del sistema. Todos los trabajos sobre la
puerta anterior se deben realizar en un taller especializado.
¡ATENCIÓN! (continuación)
s2sc.2.book Seite 41 Dienstag, 18. Juli 2006 3:39 15

Sistema de airbags
42
Airbags para la cabeza
Descripción de los airbags para la cabeza
El sistema de airbags no es ningún sustituto de los cinturones de seguridad.
Los airbags para la cabeza se encuentran a ambos lados del habitáculo,
encima de las puertas ⇒ fig. 23 y su ubicación está indicada con la palabra
“AIRBAG”.
El sistema de airbags para la cabeza ofrece, en combinación con los cintu-
rones de seguridad, una protección adicional para la parte superior del
cuerpo de los ocupantes del vehículo en caso de colisiones laterales graves
⇒ página 44, “Indicaciones de seguridad sobre los airbags para la cabeza”.
El sistema de airbags no es ningún sustituto del cint urón de seguridad, sino
que forma parte de la seguridad pasiva del vehículo. No olvide tener en
cuenta que el sistema de airbags sólo protege de forma óptima si los
ocupantes del vehículo llevan los cinturon es de seguridad puestos de forma
correcta y los apoyacabezas bien ajustados. Los cinturones de seguridad deben llevarse siempre bien puestos, debiendo considerarse su utilización
incondicional no sólo como una imposición legal sino como una contribución
a la seguridad
⇒página 19, “Breve introducción”.
El sistema de airbags para la cabeza se compone esencialmente de:
•un sistema electrónico de control y vigilancia (unidad de control),
•los airbags para la cabeza (bolsa de aire con generador de gas ) para el
conductor, su acompañante y los pasajeros de los asientos traseros,
•un testigo de control  en el tablero de instrumentos ⇒página 33.
El funcionamiento del sistema de airbags se controla de forma electrónica.
Fig. 23 Ubicación de los airbags para la cabeza en el
lado izquierdo del vehículo
s2sc.2.book Seite 42 Dienstag, 18. Juli 2006 3:39 15

Sistema de airbags43
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
El sistema de airbags para la cabeza no se dispara si:
•el encendido está desconectado,
•se trata de una colisión frontal,
•se trata de una colisión trasera,
•el vehículo se vuelca,
•se trata de una colisión frontal leve.
¡ATENCIÓN!
Si el sistema de airbags está averiado, deberá ser revisado en un taller
especializado. De lo contrario, se corre el peligro de que los airbags no se
disparen del modo correcto en caso de accidente o no se disparen en
absoluto.
Funcionamiento de los airbags para la cabeza
El riesgo de que se produzcan lesiones en la cabeza y en el
tórax en caso de colisiones la
terales se reduce gracias a los
airbags completamente inflados.
Dependiendo del tipo de colisión lateral se disparará el airbag para la cabeza
del lado del vehículo donde se haya producido el impacto ⇒fig. 24 .
Dependiendo del accidente, puede que se disparen al mismo tiempo tanto
los airbags frontales, como los laterales y para la cabeza.
Cuando el sistema se activa, la bolsa de aire se llena de gas propelente. Al
hacerlo, el airbag para la cabeza cubre las ventanillas y el montante de la
puerta.
Los airbags se inflan en milésimas de segundo a gran velocidad para propor-
cionar una protección adicional en caso de accidente. Durante el inflado del
airbag podría desprenderse un polvo fino . Esto es normal y no significa que
se haya producido un incendio en el vehículo.
Fig. 24 Airbags para la
cabeza inflados
s2sc.2.book Seite 43 Dienstag, 18. Juli 2006 3:39 15

Sistema de airbags
44
El movimiento de los ocupantes se ve am ortiguado al sumergirse en la bolsa
de aire completamente inflada y el riesgo de lesiones en la cabeza y el tórax
es menor.
El diseño especial de la bolsa de aire permite la salida controlada de gas
cuando el ocupante ejerce presión sobre la misma. De esta forma, la cabeza
y el tórax quedan protegidos al ser envueltos por el airbag.
Indicaciones de seguridad sobre los airbags para la cabeza
Observando las normas relativas al sistema de airbags se
puede reducir considerablemente el peligro de resultar
herido en muchos accidentes.
¡ATENCIÓN!
•Para que los airbags para la cabeza puedan ofrecer una protección
óptima, es imprescindible mantener siempre la posición correcta llevando
el cinturón de seguridad bien puesto mientras el vehículo esté en marcha.
•Por motivos de seguridad, se debe desconectar obligatoriamente el
airbag de cabeza en los vehículos en los que se monte una mampara sepa-
radora del habitáculo. Acuda a su Servicio Técnico para realizar esta desco-
nexión.
•Entre los ocupantes de las plazas traseras del vehículo y el área de
acción de los airbags para la cabeza no deben interponerse otras personas,
animales u objetos que impidan que los airbags se inflen completamente y
cumplan su función protectora correctamente. Por este motivo, no se
deben montar en las ventanillas ningún tipo de cortinillas que no hayan
sido homologadas de forma expresa para su vehículo ⇒página 206,
“Accesorios, cambio de piezas y modificaciones”.
•En los ganchos para la ropa sólo se debe colgar ropa ligera. En los bolsi-
llos de las prendas de vestir colgadas no se deben encontrar objetos puntiagudos o pesados. Además, para colgar prendas de vestir no se
deben utilizar perchas para la ropa.
•Los airbags sólo protegen en un accidente, y si se disparan habrá que
cambiarlos.
•Todos los trabajos que se tengan que realizar en los airbags para la
cabeza, así como el desmontaje y montaje de alguno de sus componentes
a causa de otras tareas de reparación (p. ej. desmontaje del revestimiento
del techo), deben llevarse a cabo solamente en un taller especializado. De
lo contrario, puede producirse un fallo en el funcionamiento de los airbags.
•No deben llevarse a cabo modificaciones de ningún tipo en los compo-
nentes del sistema de airbags.
•La gestión de los airbags laterales y de cabeza se realiza con sensores
que se encuentran en el interior de las puertas anteriores. Para no mermar
el correcto funcionamiento de los airbags laterales y de cabeza no se deben
modificar ni las puertas ni los panele s de puerta (p.ej. montando posterior-
mente unos altavoces). Si se producen daños en la puerta anterior podrían
mermar el correcto funcionamiento del si stema. Todos los trabajos sobre la
puerta anterior se deben realizar en un taller especializado.
¡ATENCIÓN! (continuación)
s2sc.2.book Seite 44 Dienstag, 18. Juli 2006 3:39 15

Sistema de airbags45
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Desactivación de los airbags*
Desactivación del airbag frontal del acompañante
El airbag frontal del acompaña nte se tendrá que desactivar,
si en el asiento del acompañante se monta un asiento para
niños de espaldas a la dirección de la marcha.
Cuando el airbag del acompañante está desactivado, significa que
sólo el airbag frontal, está desactivado. Los demás airbags del vehí-
culo siguen estando activados.
Desactivación del airbag frontal del acompañante
– Desconecte el encendido.
– Utilizando la llave de encendido, gire el interruptor de llave del interior de la guantera hasta la posición OFF ⇒ fig. 25 .
– Compruebe si con el encendido conectado, el testigo de control “ OFF” del tablero ⇒fig. 26 permanece encendido ⇒.
Activación del airbag frontal del acompañante
– Desconecte el encendido.
– Utilizando la llave de encendido, gire el interruptor de llave de la guantera hasta la posición ON ⇒ fig. 25 .
Fig. 25 En la guantera:
conmutador con llave para
activar y desactivar el
airbag del acompañante
Fig. 26 Testigo de control
de la desactivación del
airbag del acompañante
s2sc.2.book Seite 45 Dienstag, 18. Juli 2006 3:39 15

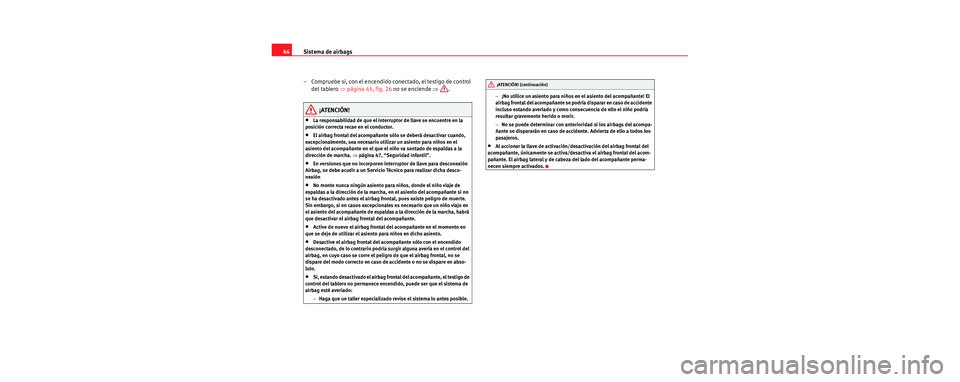

Sistema de airbags
46
– Compruebe si, con el encendido conectado, el testigo de control del tablero ⇒ página 45, fig. 26 no se enciende ⇒.
¡ATENCIÓN!
•La responsabilidad de que el interruptor de llave se encuentre en la
posición correcta recae en el conductor.
•El airbag frontal del acompañante sólo se deberá desactivar cuando,
excepcionalmente, sea necesario utilizar un asiento para niños en el
asiento del acompañante en el que el niño va sentado de espaldas a la
dirección de marcha. ⇒página 47, “Seguridad infantil”.
•En versiones que no incorporen in terruptor de llave para desconexión
Airbag, se debe acudir a un Servicio Técnico para realizar dicha desco-
nexión
•No monte nunca ningún asiento para niños, donde el niño viaje de
espaldas a la dirección de la marcha, en el asiento del acompañante si no
se ha desactivado antes el airbag frontal, pues existe peligro de muerte.
Sin embargo, si en casos excepcionales es necesario que un niño viaje en
el asiento del acompañante de espaldas a la dirección de la marcha, habrá
que desactivar el airbag frontal del acompañante.
•Active de nuevo el airbag frontal del acompañante en el momento en
que se deje de utilizar el asiento para niños en dicho asiento.
•Desactive el airbag frontal del acompañante sólo con el encendido
desconectado, de lo contrario podría surgir alguna avería en el control del
airbag, en cuyo caso se corre el peligro de que el airbag frontal, no se
dispare del modo correcto en caso de accidente o no se dispare en abso-
luto.
•Si, estando desactivado el airbag frontal del acompañante, el testigo de
control del tablero no permanece encendido, puede ser que el sistema de
airbag esté averiado:
−Haga que un taller especializado revise el sistema lo antes posible. −
¡No utilice un asiento para niños en el asiento del acompañante! El
airbag frontal del acompañante se podría disparar en caso de accidente
incluso estando averiado y como consec uencia de ello el niño podría
resultar gravemente herido o morir.
− No se puede determinar con anterioridad si los airbags del acompa-
ñante se dispararán en caso de accide nte. Advierta de ello a todos los
pasajeros.
•Al accionar la llave de activación/desactivación del airbag frontal del
acompañante, únicamente se activa/desactiva el airbag frontal del acom-
pañante. El airbag lateral y de cabeza del lado del acompañante perma-
necen siempre activados.
¡ATENCIÓN! (continuación)
s2sc.2.book Seite 46 Dienstag, 18. Juli 2006 3:39 15

Seguridad infantil47
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Seguridad infantil
Breve introducción
Introducción
Las estadísticas relativas a los accidentes de circulación
demuestran que es más seguro llevar a los niños en los
asientos traseros que en el asiento del acompañante.
Por motivos de seguridad, le recome ndamos que los menores de 12 años
viajen sentados en los asientos traseros. En función de la edad, la estatura y
el peso viajarán en el asiento trasero en un asiento para niños o protegidos
con los cinturones de segu ridad del vehículo. Por motivos de seguridad, el
asiento para niños debería ir montado en el asiento trasero, detrás del
asiento del acompañante o en la plaza central.
Las leyes físicas que actúan en caso de accidente también afectan a los niños
⇒ página 21, “La finalidad de los cinturones de seguridad”.
A diferencia de los adultos, los niños no tienen ni la musculatura ni la estruc-
tura ósea completamente desarrolladas. Por dicho motivo, los niños corren
un mayor riesgo de resultar heridos.
Para reducir el riesgo de lesiones, sólo se permite llevar a los niños en
asientos especialmente diseñados para ellos.
Le recomendamos que utilice para su vehículo sistemas de retención infan-
tiles del Programa de Accesorios Originales SEAT, que incluyen sistemas para
todas las edades bajo el nombre de “Peke”
2).
Dichos sistemas fueron especialmente diseñados y homologados y cumplen
con el reglamento ECE-R44. Si se quieren montar y utilizar asientos
para niños habrá que tener en cuenta
las disposiciones legales correspondie ntes y las instrucciones de montaje
del fabricante del asient o para niños. Lea y tenga siempre en cuenta
⇒ página 48.
Le recomendamos que lleve siempre en el vehículo, junto con la documenta-
ción de a bordo, el manual de instrucciones del fabricante del asiento para
niños.
2)No para todos los países
s2sc.2.book Seite 47 Dienstag, 18. Juli 2006 3:39 15

Seguridad infantil
48
Indicaciones de seguridad importantes para la utilización de
los asientos para niños
La correcta utilización de los asientos para niños reduce
considerablemente el peligro de resultar herido.
Usted, como conductor, es el responsable de la seguridad de los
niños que lleve en el vehículo.
– Proteja a los niños utilizando un asiento apropiado y de la forma
correcta ⇒página 50.
– Es imprescindible tener en cuenta las instrucciones del fabri- cante del asiento para niños en lo relativo a la colocación
correcta de la banda del cinturón.
– Permanezca siempre atento al tráfico y no distraiga su atención a causa de los niños.
– Pare con regularidad para descansar siempre que haga un viaje de largo recorrido. Como mínimo cada dos horas.
¡ATENCIÓN!
•No monte nunca un asiento para niños, donde el niño viaje de espaldas
a la dirección de la marcha, en el asiento del acompañante si no se ha
desactivado antes el airbag frontal, pues existe peligro de muerte. Sin
embargo, si en casos excepcionales es necesario que un niño viaje en el
asiento del acompañante, habrá que desactivar el airbag frontal del acom-
pañante ⇒página 45, “Desactivación de los airbags*”. Si el asiento de
acompañante tiene regulación en altura, desplácelo a su posición más
elevada.
•En versiones que no incorporen interruptor de llave para desconexión
del airbag, se debe acudir a un Servicio Técnico para realizar dicha desco-
nexión.
•Todos los ocupantes del vehículo deberán ir sentados en la posición
correcta durante la marcha, sobre todo si se trata de niños.
•No lleve nunca niños o bebés sentados en el regazo, pues correrían
peligro de muerte.
•No permita nunca que los niños viajen sin ir sujetos de forma segura,
que se pongan de pie durante la marcha o que se arrodillen sobre el
asiento. En caso de accidente, el niño se vería desplazado por el interior del
vehículo, por lo que tanto él como los demás ocupantes del vehículo
podrían sufrir heridas graves e incluso mortales.
•Si los niños van sentados de forma indebida durante la marcha, se
exponen en caso de frenazo brusco o accidente a un mayor riesgo de
resultar heridos. Esto es de especial importancia para los niños que vayan
en el asiento del acompañante, pues si el sistema de airbags se dispara en
caso de accidente, podría tener como consecuencia heridas muy graves e
incluso mortales .
•Un asiento para niños adecuado ofrece una buena protección.
•No deje nunca a un niño sólo en el asiento para niños o en el vehículo.
•Dependiendo de la estación del año, en un vehículo estacionado
pueden llegar a alcanzarse temperaturas casi mortales.
•Los niños de estatura inferior a 1,50 m no deben utilizar los cinturones
de seguridad del vehículo sin ir sentados en un asiento para niños, ya que
en caso de frenazos bruscos o accidente podrían resultar heridos en la zona
del abdomen y del cuello.
•La banda del cinturón no deberá estar retorcida ni dañada y no deberá
rozar con extremos cortantes.
•Si los cinturones de seguridad están mal puestos pueden producirse
heridas incluso en el caso de accidentes poco graves o frenazos bruscos.
¡ATENCIÓN! (continuación)
s2sc.2.book Seite 48 Dienstag, 18. Juli 2006 3:39 15
