Seat Leon 5D 2006 Manual de instrucciones (in Spanish)

Puesto de conducción69
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Ejemplo de utilización de los menús:
“Ejemplo de utilización de los menús”
Nota
En función de la electrónica y del equipamiento del vehículo aparecerán unos
u otros de estos menús en la pantalla.Menú principal Función
Ind. multifunc. Cambia al indicador multifunción (MFA): “Indicador multifunción (MFA)”
Audio Si el equipo de radio está conectado se indica la emisora actual.
Navegación Este menú sólo está disponible si el vehículo está equipado con sistema de navegación. El sistema de navega-
ción tiene que estar encendido. Con la guía al destino activa, se muestran flechas de giro y barras de proximidad.
La representación es parecida a la del Sistema de navegación.
Si la guía al destino no está activa, se muestra la direcció n de marcha (brújula) y el nombre de la calle por la que
se circula.
Te l é f o n o Este menú sólo está disponible si el vehículo está equipado con un teléfono montando de fábrica: “Instalación
fija del teléfono”
Estado vehículo Este menú visualiza los textos actuales de advertencia o de información: “Menú Estado del vehículo”
Esta opción parpadea cuando hay alguno de estos textos.
Configuración Esta opción le permite ajustar la hora, la advertencia de velocidad en caso de llevar neumáticos de invierno, las
unidades, el idioma, la calefacción independiente, el menú Luz y visibilidad y el menú Confort.
Indicador off Se apaga la pantalla.
Se vuelve a encender cuando se acceda la menú principal o cuando aparezca un mensaje de advertencia, de
avería o de servicio. Al conectar el encendido, se visual iza durante 5 segundos el menú principal antes de que se
apague en la pantalla de nuevo.
s2sc.2.book Seite 69 Dienstag, 18. Juli 2006 3:39 15

Puesto de conducción
70
Ejemplo de utilización de los menús
Todos los menús del cuadro de instrumentos se pueden utilizar según el principio aquí descrito.
Para ilustrar el uso de los menús, se muestra cómo programar una
advertencia de velocidad. Esto resulta de gran utilidad, por ejemplo,
cuando el vehículo monta neumáticos de invierno que no están
diseñados para la velocidad máxima del mismo.
1. Abrir el menú principal
– Conecte el encendido.
– Mantenga pulsada la tecla durante dos segundos para volver
al menú principal desde otro menú. Es posible que tenga que
repetir este procedimiento hasta que se visualice el menú prin-
cipal. 2. Abrir el menú “Configuración”
– Para marcar una opción del menú, pulse el extremo superior o
inferior de la tecla basculante. La opción marcada se visualizará
entre dos líneas y a la derecha aparecerá además un triángulo.
– Marque el menú Configuración.
– Pulse la tecla de la palanca del limpiacristales. Se abre el menú Configuración
3. Abrir el menú “Neumáticos de invierno”
– Seleccione la opción Neum. invierno con la tecla basculante.
– Pulse la tecla . Se abre el menú Neumáticos de invierno.
Fig. 44 Palanca del
limpiacristales: tecla A
para confirmar opciones
del menú y tecla bascu-
lante B para cambiar de
menú
Fig. 45 Pantalla digital
del cuadro de instru-
mentos: indicador de
neumáticos invierno
AB
AA
AA
s2sc.2.book Seite 70 Dienstag, 18. Juli 2006 3:39 15

Puesto de conducción71
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
4. Programar una advertencia de velocidad
– Marque con la tecla basculante la opción + 10 km/h o -10 km/h
del menú y pulse la tecla para aumentar o reducir la velocidad
que aparece en la pantalla.
5. Activar y desactivar la advertencia de velocidad
– Seleccione con la tecla basculante la opción On / Off del menú
para activar o desactivar la advertencia de velocidad. Si la adver-
tencia de velocidad está desactivada, en la pantalla aparecen
tres guiones ---. 6. Abandonar el menú “Neumáticos de invierno”
– Seleccione la opción
Atrás del menú.
La función “Neumáticos de invierno” emite una señal óptica y acústica
cuando el vehículo alcanza la velocidad programada.
Menú de ejemplo “Neumáticos de invierno”
Nota
En función de la electrónica y del equipamiento del vehículo aparecerán unos
u otros de estos menús en la pantalla. En la pantalla
Neum. invierno Función
Nombre el menú visualizado
X km/h Se indica la velocidad programada actualmente
o --- o aparecen guiones si la función está desactivada.
On / Off Se activa o desactiva la función
+10 km/h Se aumenta 10 km/h el valor programado
-10 km/h Se reduce 10 km/h el valor programado
Atrás Se abandona el menú “Neumáticos de invierno” y se abre el último menú visualizado
s2sc.2.book Seite 71 Dienstag, 18. Juli 2006 3:39 15

Puesto de conducción
72
Menú estado del vehículo
Este menú muestra textos de advertencia o de información
Abrir el menú Estado del vehículo
– Seleccione la opción Estado del vehículo del menú principal:
“Menú principal” y pulse la tecla de la palanca del limpiacris-
tales.
Los mensajes de advertencia con prioridad 2 y los textos informativos:
“Mensajes informativos y de advertencia en la pantalla” desaparecen auto-
máticamente de la pantalla transcurri do cierto tiempo y se guardan en el
menú “Estado vehículo”.
En este menú puede visualizar los textos de advertencia o de información. Si
no hubiera ningún mensaje, en la pantalla aparece ok. Si hubiera varios
mensajes, se visualizará cada uno durante cuatro segundos.
Menú Configuración
Este menú le permite efectuar diversos ajustes en las funciones del vehículo.
Abrir el menú Configuración
– Seleccione la opción Configuración del menú principal: “Menú principal” y pulse la tecla de la palanca del limpiacristales.Ejemplo de utilización de los menús: “E jemplo de utilización de los menús”.
Configuración Función
Hora Puede ajustar las horas y los minutos del reloj del cuadro de instrumentos y del sistema de navegación.
Puede seleccionar el formato de 12 ó de 24 horas y cambiar al horario de verano (aparece entonces una
S en la parte superior de la pantalla)
Neum. invierno Este menú le permite ajustar la velocidad a partir de la cual el sistema emitirá una alarma óptica y acús-
tica. Emplee esta función, por ejemplo, si su vehículo está equipado con neumátic os de invierno que no
estén diseñados para la velocidad máxima del mismo. Ver capítulo “Ruedas” del manual de instruccio-
nes.
Idioma Los textos de la pantalla y del sistema de navegación pueden visualizarse en siete idiomas diferentes
Unidades Esta opción le permite seleccionar en qué unidades quiere que se indiquen los valores de temperatura y
de consumo así como las distancias
Confort En este menú se pueden efectuar diversos ajustes en la función Confort.
s2sc.2.book Seite 72 Dienstag, 18. Juli 2006 3:39 15

Puesto de conducción73
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Nota
En función de la electrónica y del equipamiento del vehículo aparecerán unos
u otros de estos menús en la pantalla.
Menú confort
En este menú se pueden efectuar diversos ajustes en la función confort.
Abrir el menú confort
– Seleccione la opción Configuración del menú principal y pulse la
tecla de la palanca del limpiacristales. – Seleccione la opción
Confor t del menú y pulse la tecla de la
palanca del limpiacristales.
Ejemplo de utilización de los menús: “Ejemplo de utilización de los menús”
Luces & visibil.
En este menú se pueden efectuar diversos ajustes en el alumbrado del vehículo: “Menú Luces y visibili-
dad”
Indicador off Sólo aparecerán mensajes de emergencia.
Atrás Se vuelve al menú principalAA
AA
Confort Función
Apertura puertas Apertura selectiva/Apertura completa
Autobloqueo
Autodesbloqueo
Aviso acústico Activar/desactivar (aviso acústico del cierre centralizado)
s2sc.2.book Seite 73 Dienstag, 18. Juli 2006 3:39 15

Puesto de conducción
74
Nota
En función de la electrónica y del equ ipamiento del vehículo aparecerán unos
u otros de estos menús en la pantalla.
Menú Luces y visibilidad
En este menú se pueden efectuar diversos ajustes en el alumbrado del vehículo.
Abrir el menú Luces y visibilidad
– Seleccione la opción Configuración del menú principal: “Menú
principal” y pulse la tecla de la palanca del limpiacristales. – Seleccione la opción
Luces & visibil. del menú y pulse la tecla
de la palanca del limpiacristales.
Ejemplo de utilización de los menús: “Ejemplo de utilización de los menús”
Apertura confort
Desactivar
Todas
1 puerta
Regulación sincronizada de retrovisores exterio-
res Sincronizado/individual
Atrás Se vuelve al menú ConfiguraciónAA
AA
Luces & visibil. Función
Coming Home/
Leaving Home Se puede modificar el tiempo de encendido de las luce
s, regulándolas en pasos de 10 seg., con un mínimo
de 10 y un máximo de 90 seg.
También se puede desactivar la función.
Interm. conf. Con el modo confort activado, al encender el intermitente éste parpadeará como mínimo tres veces.
Ajuste fábrica Se restablecen los valores predefinidos de fábrica para las funciones de este menú.
Atrás Se vuelve al menú Configuración
s2sc.2.book Seite 74 Dienstag, 18. Juli 2006 3:39 15

Puesto de conducción75
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Nota
En función de la electrónica y del equipamiento del vehículo aparecerán unos
u otros de estos menús en la pantalla.
s2sc.2.book Seite 75 Dienstag, 18. Juli 2006 3:39 15

Puesto de conducción
76
Testigos de control y de advertencia
Cuadro general de los testigos de control y de advertencia
Los testigos de control y de advertencia mu estran determinadas funciones o anomalías.

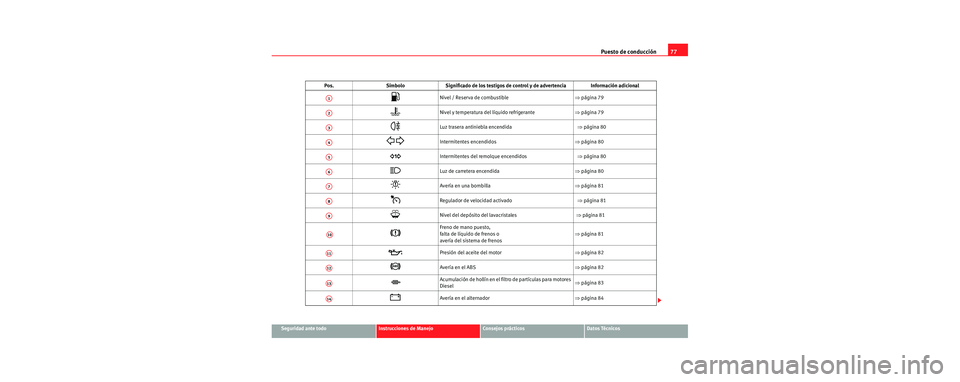

Fig. 46 Testigos de control y de advertencia del cuadro
de instrumentos. Algunos de estos testigos pertenecen
sólo a determinadas versiones del modelo o forman parte
de equipamientos opcionales.
s2sc.2.book Seite 76 Dienstag, 18. Juli 2006 3:39 15

Puesto de conducción77
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Pos. Símbolo Significado de los testigos de control y de advertencia Información adicional
Nivel / Reserva de combustible
⇒página 79
Nivel y temperatura del líquido refrigerante ⇒página 79
Luz trasera antiniebla encendida ⇒ página 80
 Intermitentes encendidos ⇒página 80
Intermitentes del remolque encendidos ⇒ página 80
Luz de carretera encendida ⇒página 80
Avería en una bombilla ⇒página 81
Regulador de velocidad activado ⇒ página 81
Nivel del depósito del lavacristales ⇒ página 81


Freno de mano puesto,
falta de líquido de frenos o
avería del sistema de frenos ⇒
página 81
Presión del aceite del motor ⇒página 82
Avería en el ABS ⇒página 82

Acumulación de hollín en el filtro de partículas para motores
Diesel ⇒
página 83
Avería en el alternador ⇒página 84
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11
A12
A13
A14
s2sc.2.book Seite 77 Dienstag, 18. Juli 2006 3:39 15

Puesto de conducción
78
¡ATENCIÓN!
•Si hace caso omiso de los testigos de control y de advertencia encen-
didos y de los mensajes correspondientes, puede sufrir graves lesiones o causar daños en el vehículo.
¡Abróchese el cinturón de seguridad!
⇒página 19
Presión de los neumáticos ⇒página 84
Avería del motor (motores de gasolina) ⇒ página 85

Sistema de precalentamiento (motores diesel)
Si se enciende: sistema de precalentamiento activado
Si parpadea: avería en el motor
⇒ página 85
Sistema de airbags o de pretensores averiado o airbag des-
conectado ⇒
página 29
Avería en el sistema de control de emisiones ⇒página 86

Si parpadea: el programa electrón ico de estabilización
(ESP) está interviniendo
Si permanece encendido: ESP averiado o desactivado ⇒
página 86
Bloqueo de la palanca selectora (cambio automático) ⇒página 86
Dirección electromecánica ⇒página 87
Indicador de desgaste de las pastillas de freno ⇒página 87
Indicador de que las puertas están abiertas ⇒página 87
SAFE Inmovilizador electrónico ⇒página 87
Pos. Símbolo Significado de los testigos de co
ntrol y de advertencia Información adicional
A15
A16
A17
A17
A18
A19
A20
A21
A22
A23
A24
¡ATENCIÓN! (continuación)
s2sc.2.book Seite 78 Dienstag, 18. Juli 2006 3:39 15
