Seat Leon 5D 2009 Betriebsanleitung (in German)

129
Licht und Sicht

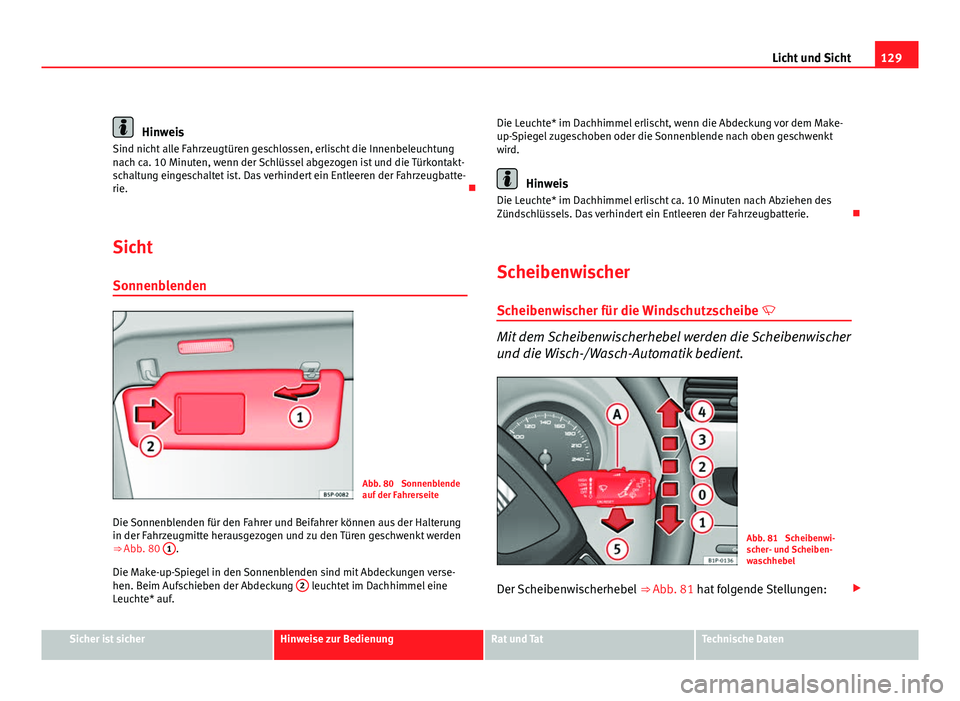

Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der Fahrzeugbatte-
rie. 
Sicht
Sonnenblenden
Abb. 80 Sonnenblende
auf der Fahrerseite
Die Sonnenblenden für den Fahrer und Beifahrer können aus der Halterung
in der Fahrzeugmitte herausgezogen und zu den Türen geschwenkt werden
⇒ Abb. 80 1
.
Die Make-up-Spiegel in den Sonnenblenden sind mit Abdeckungen verse-
hen. Beim Aufschieben der Abdeckung 2
leuchtet im Dachhimmel eine
Leuchte* auf. Die Leuchte* im Dachhimmel erlischt, wenn die Abdeckung vor dem Make-
up-Spiegel zugeschoben oder die Sonnenblende nach oben geschwenkt
wird.
Hinweis
Die Leuchte* im Dachhimmel erlischt ca. 10 Minuten nach Abziehen des
Zündschlüssels. Das verhindert ein Entleeren der Fahrzeugbatterie. 
Scheibenwischer Scheibenwischer für die Windschutzscheibe 
Mit dem Scheibenwischerhebel werden die Scheibenwischer
und die Wisch-/Wasch-Automatik bedient.
Abb. 81 Scheibenwi-
scher- und Scheiben-
waschhebel
Der Scheibenwischerhebel ⇒ Abb. 81 hat folgende Stellungen: 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

130Licht und Sicht

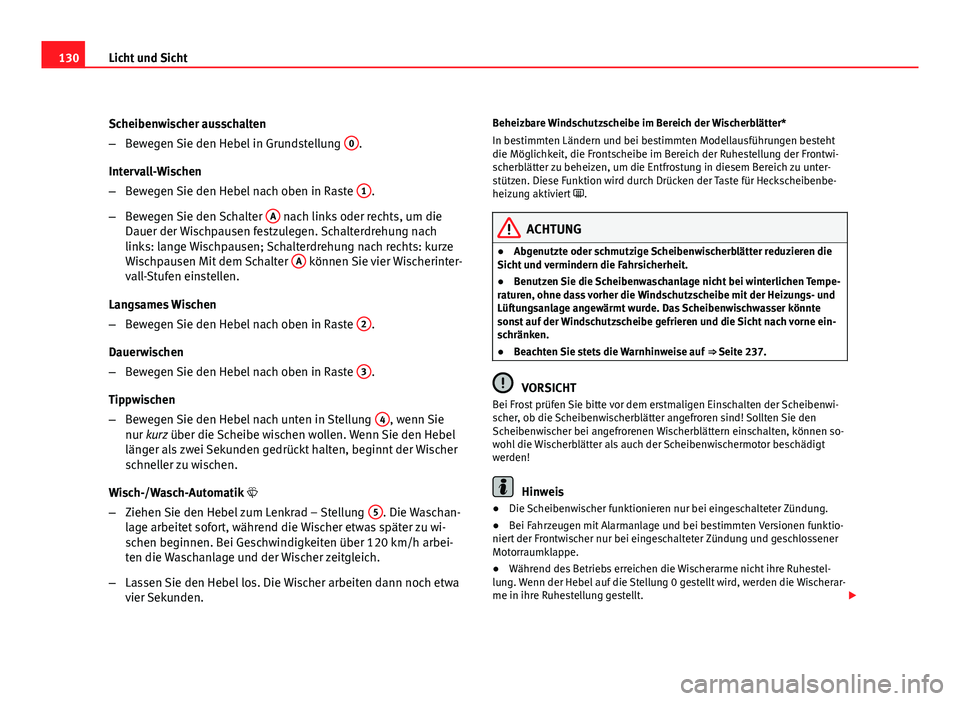

Scheibenwischer ausschalten
–Bewegen Sie den Hebel in Grundstellung 0
.
Intervall-Wischen
– Bewegen Sie den Hebel nach oben in Raste 1
.
– Bewegen Sie den Schalter A
nach links oder rechts, um die
Dauer der Wischpausen festzulegen. Schalterdrehung nach
links: lange Wischpausen; Schalterdrehung nach rechts: kurze
Wischpausen Mit dem Schalter A
können Sie vier Wischerinter-
vall-Stufen einstellen.
Langsames Wischen
– Bewegen Sie den Hebel nach oben in Raste 2
.
Dauerwischen
– Bewegen Sie den Hebel nach oben in Raste 3
.
Tippwischen
– Bewegen Sie den Hebel nach unten in Stellung 4
, wenn Sie
nur kurz über die Scheibe wischen wollen. Wenn Sie den Hebel
länger als zwei Sekunden gedrückt halten, beginnt der Wischer
schneller zu wischen.
Wisch-/Wasch-Automatik 
– Ziehen Sie den Hebel zum Lenkrad – Stellung 5
. Die Waschan-
lage arbeitet sofort, während die Wischer etwas später zu wi-
schen beginnen. Bei Geschwindigkeiten über 120 km/h arbei-
ten die Waschanlage und der Wischer zeitgleich.
– Lassen Sie den Hebel los. Die Wischer arbeiten dann noch etwa
vier Sekunden. Beheizbare Windschutzscheibe im Bereich der Wischerblätter*
In bestimmten Ländern und bei bestimmten Modellausführungen besteht
die Möglichkeit, die Frontscheibe im Bereich der Ruhestellung der Frontwi-
scherblätter zu beheizen, um die Entfrostung in diesem Bereich zu unter-
stützen. Diese Funktion wird durch Drücken der Taste für Heckscheibenbe-
heizung aktiviert
.
ACHTUNG
● Abgenutzte oder schmutzige Scheibenwischerblätter reduzieren die
Sicht und vermindern die Fahrsicherheit.
● Benutzen Sie die Scheibenwaschanlage nicht bei winterlichen Tempe-
raturen, ohne dass vorher die Windschutzscheibe mit der Heizungs- und
Lüftungsanlage angewärmt wurde. Das Scheibenwischwasser könnte
sonst auf der Windschutzscheibe gefrieren und die Sicht nach vorne ein-
schränken.
● Beachten Sie stets die Warnhinweise auf ⇒ Seite 237.
VORSICHT
Bei Frost prüfen Sie bitte vor dem erstmaligen Einschalten der Scheibenwi-
scher, ob die Scheibenwischerblätter angefroren sind! Sollten Sie den
Scheibenwischer bei angefrorenen Wischerblättern einschalten, können so-
wohl die Wischerblätter als auch der Scheibenwischermotor beschädigt
werden!
Hinweis
● Die Scheibenwischer funktionieren nur bei eingeschalteter Zündung.
● Bei Fahrzeugen mit Alarmanlage und bei bestimmten Versionen funktio-
niert der Frontwischer nur bei eingeschalteter Zündung und geschlossener
Motorraumklappe.
● Während des Betriebs erreichen die Wischerarme nicht ihre Ruhestel-
lung. Wenn der Hebel auf die Stellung 0 gestellt wird, werden die Wischerar-
me in ihre Ruhestellung gestellt. 

131
Licht und Sicht
● Wenn bei eingeschalteter Wischerstufe 2
⇒ Abb. 81 oder 3 das Fahr-
zeug anhält, wird automatisch auf die nächste Stufe heruntergeschaltet.
Fährt das Fahrzeug wieder an, wird erneut auf die eingestellte Wischerstufe
hochgeschaltet.
● Nach Betätigen der „Wisch-/Wasch-Automatik“ wird bei fahrendem Fahr-
zeug nach etwa fünf Sekunden noch einmal nachgewischt (Tropfen-Wi-
schen). Wenn innerhalb von drei Sekunden nach der Funktion des Tropfen-
Wischens erneut die Scheibenwaschfunktion betätigt wird, wird ein erneu-
ter Waschvorgang ohne das Nachwischen durchgeführt. Damit die Funktion
„Tropfen-Wischen“ erneut verfügbar ist, muss die Zündung aus- und wieder
eingeschaltet werden.
● Bei eingeschalteter Funktion „Intervall-Wischen“ werden die Intervalle in
Abhängigkeit von der Geschwindigkeit geregelt. Je höher die Geschwindig-
keit, desto kürzer die Wischpause.
● Bei einem Hindernis auf der Windschutzscheibe versucht der Wischer,
dieses Hindernis wegzuschieben. Sollte das Hindernis weiterhin den Wi-
scher blockieren, bleibt der Wischer stehen. Entfernen Sie das Hindernis
und schalten Sie den Wischer erneut ein.
● Bevor Sie den möglicherweise vorhandenen Schmutz auf den Seiten der
Frontscheibe entfernen, sollten Sie den Scheibenwischer in die Servicestel-
lung stellen.
● Die Heizleistung der beheizbaren Waschdüsen wird entsprechend der je-
weils herrschenden Außentemperatur beim Einschalten der Zündung auto-
matisch eingestellt. Regensensor*
Der Regensensor steuert das Scheibenwischer-Intervall in
Abhängigkeit von der Regenmenge.
Abb. 82 Regensensor*
Abb. 83 Scheibenwi-
scherhebel

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

132Licht und Sicht

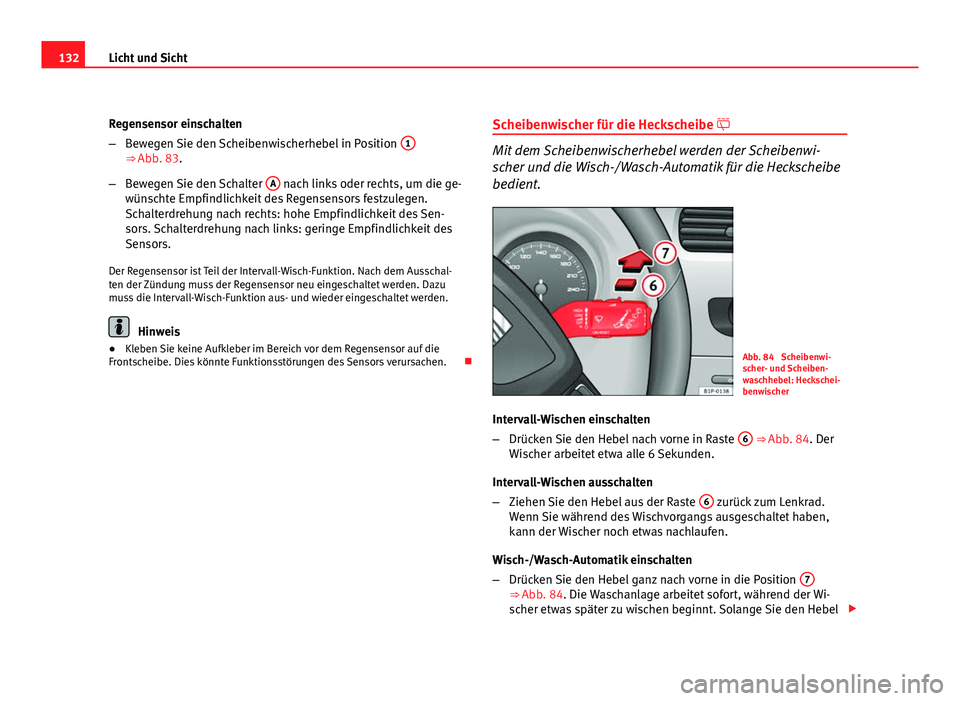

Regensensor einschalten
–Bewegen Sie den Scheibenwischerhebel in Position 1
⇒ Abb. 83.
– Bewegen Sie den Schalter A
nach links oder rechts, um die ge-
wünschte Empfindlichkeit des Regensensors festzulegen.
Schalterdrehung nach rechts: hohe Empfindlichkeit des Sen-
sors. Schalterdrehung nach links: geringe Empfindlichkeit des
Sensors.
Der Regensensor ist Teil der Intervall-Wisch-Funktion. Nach dem Ausschal-
ten der Zündung muss der Regensensor neu eingeschaltet werden. Dazu
muss die Intervall-Wisch-Funktion aus- und wieder eingeschaltet werden.
Hinweis
● Kleben Sie keine Aufkleber im Bereich vor dem Regensensor auf die
Frontscheibe. Dies könnte Funktionsstörungen des Sensors verursachen. Scheibenwischer für die Heckscheibe 
Mit dem Scheibenwischerhebel werden der Scheibenwi-
scher und die Wisch-/Wasch-Automatik für die Heckscheibe
bedient.
Abb. 84 Scheibenwi-
scher- und Scheiben-
waschhebel: Heckschei-
benwischer
Intervall-Wischen einschalten
– Drücken Sie den Hebel nach vorne in Raste 6
⇒ Abb. 84. Der
Wischer arbeitet etwa alle 6 Sekunden.
Intervall-Wischen ausschalten
– Ziehen Sie den Hebel aus der Raste 6
zurück zum Lenkrad.
Wenn Sie während des Wischvorgangs ausgeschaltet haben,
kann der Wischer noch etwas nachlaufen.
Wisch-/Wasch-Automatik einschalten
– Drücken Sie den Hebel ganz nach vorne in die Position 7
⇒ Abb. 84. Die Waschanlage arbeitet sofort, während der Wi-
scher etwas später zu wischen beginnt. Solange Sie den Hebel 

133
Licht und Sicht

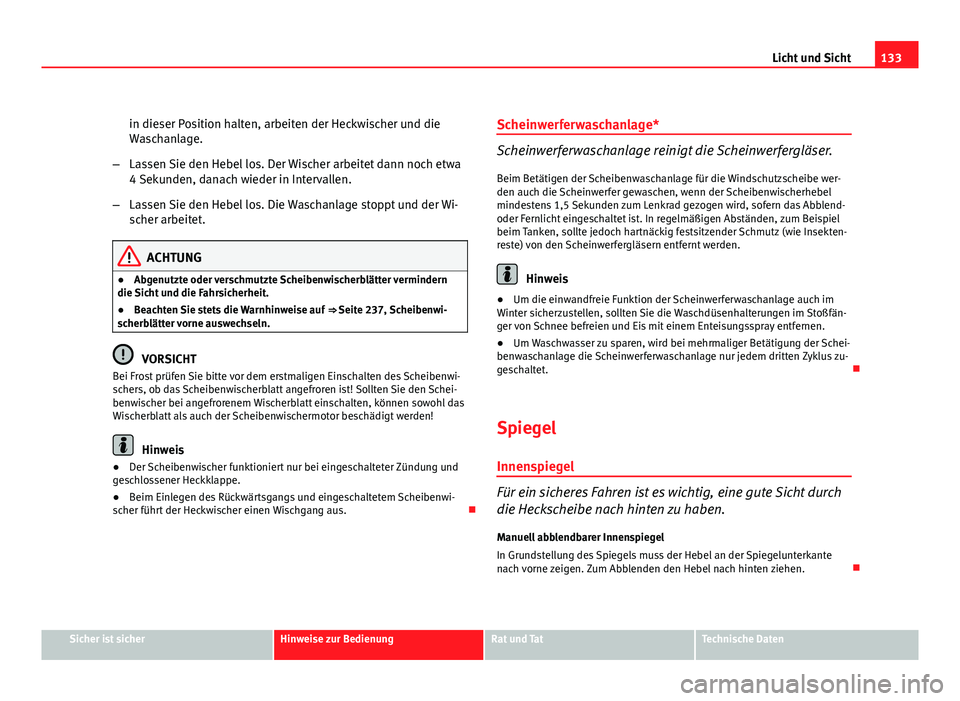

in dieser Position halten, arbeiten der Heckwischer und die
Waschanlage.
– Lassen Sie den Hebel los. Der Wischer arbeitet dann noch etwa
4 Sekunden, danach wieder in Intervallen.
– Lassen Sie den Hebel los. Die Waschanlage stoppt und der Wi-
scher arbeitet.
ACHTUNG
● Abgenutzte oder verschmutzte Scheibenwischerblätter vermindern
die Sicht und die Fahrsicherheit.
● Beachten Sie stets die Warnhinweise auf ⇒ Seite 237, Scheibenwi-
scherblätter vorne auswechseln.
VORSICHT
Bei Frost prüfen Sie bitte vor dem erstmaligen Einschalten des Scheibenwi-
schers, ob das Scheibenwischerblatt angefroren ist! Sollten Sie den Schei-
benwischer bei angefrorenem Wischerblatt einschalten, können sowohl das
Wischerblatt als auch der Scheibenwischermotor beschädigt werden!
Hinweis
● Der Scheibenwischer funktioniert nur bei eingeschalteter Zündung und
geschlossener Heckklappe.
● Beim Einlegen des Rückwärtsgangs und eingeschaltetem Scheibenwi-
scher führt der Heckwischer einen Wischgang aus. Scheinwerferwaschanlage*
Scheinwerferwaschanlage reinigt die Scheinwerfergläser.
Beim Betätigen der Scheibenwaschanlage für die Windschutzscheibe wer-
den auch die Scheinwerfer gewaschen, wenn der Scheibenwischerhebel
mindestens 1,5 Sekunden zum Lenkrad gezogen wird, sofern das Abblend-
oder Fernlicht eingeschaltet ist. In regelmäßigen Abständen, zum Beispiel
beim Tanken, sollte jedoch hartnäckig festsitzender Schmutz (wie Insekten-
reste) von den Scheinwerfergläsern entfernt werden.
Hinweis
● Um die einwandfreie Funktion der Scheinwerferwaschanlage auch im
Winter sicherzustellen, sollten Sie die Waschdüsenhalterungen im Stoßfän-
ger von Schnee befreien und Eis mit einem Enteisungsspray entfernen.
● Um Waschwasser zu sparen, wird bei mehrmaliger Betätigung der Schei-
benwaschanlage die Scheinwerferwaschanlage nur jedem dritten Zyklus zu-
geschaltet. 
Spiegel Innenspiegel
Für ein sicheres Fahren ist es wichtig, eine gute Sicht durch
die Heckscheibe nach hinten zu haben. Manuell abblendbarer Innenspiegel
In Grundstellung des Spiegels muss der Hebel an der Spiegelunterkante
nach vorne zeigen. Zum Abblenden den Hebel nach hinten ziehen. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

134Licht und Sicht
Automatisch abblendbarer Innenspiegel*
Die automatische Abblendfunktion kann bei Bedarf ein- bzw.
ausgeschaltet werden.
Abb. 85 Automatisch ab-
blendbarer Innenspiegel
Automatische Abblendfunktion ausschalten
– Drücken Sie die Taste A
⇒ Abb. 85. Die Kontrollleuchte B er-
lischt.
Automatische Abblendfunktion einschalten
– Drücken Sie die Taste A
⇒ Abb. 85. Die Kontrollleuchte leuch-
tet auf.
Automatische Abblendfunktion
Die automatische Abblendfunktion wird bei jedem Einschalten der Zündung
aktiviert. Die grüne Kontrollleuchte im Spiegelgehäuse leuchtet auf.
Der Spiegel blendet in Abhängigkeit vom Lichteinfall von hinten automa-
tisch ab, wenn die Abblendfunktion aktiviert ist. Die automatische Abblend-
funktion wird bei Einlegen des Rückwärtsgangs abgeschaltet.
Hinweis
● Die automatische Spiegelabblendung funktioniert nur dann störungs-
frei, wenn das Sonnen(schutz)-Schott* nicht aufgestellt ist, bzw. der Licht-
einfall auf den Innenspiegel nicht durch andere Gegenstände beeinträchtigt
wird.
● Wenn Sie an der Windschutzscheibe Aufkleber anbringen müssen, dür-
fen die Sensoren nicht überklebt werden. Dies kann dazu führen, dass die
automatische Abblendfunktion des Innenspiegels nicht richtig bzw. über-
haupt nicht funktioniert. 
Außenspiegel
Die Außenspiegel können mit dem Drehknopf in der Mittel-
konsole eingestellt werden.
Abb. 86 Drehknopf für
Außenspiegeleinstellung 

135
Licht und Sicht

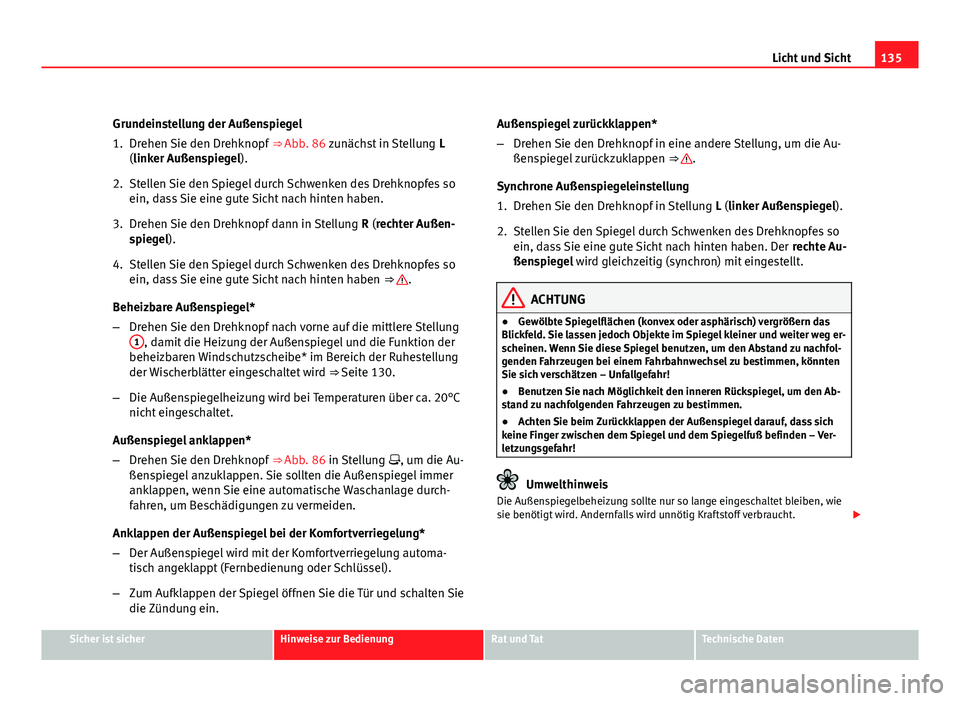

Grundeinstellung der Außenspiegel
1. Drehen Sie den Drehknopf ⇒ Abb. 86 zunächst in Stellung L
(linker Außenspiegel).
2. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben.
3. Drehen Sie den Drehknopf dann in Stellung R (rechter Außen-
spiegel).
4. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben ⇒ 
.
Beheizbare Außenspiegel*
– Drehen Sie den Drehknopf nach vorne auf die mittlere Stellung
1
, damit die Heizung der Außenspiegel und die Funktion der
beheizbaren Windschutzscheibe* im Bereich der Ruhestellung
der Wischerblätter eingeschaltet wird ⇒ Seite 130.
– Die Außenspiegelheizung wird bei Temperaturen über ca. 20°C
nicht eingeschaltet.
Außenspiegel anklappen*
– Drehen Sie den Drehknopf ⇒ Abb. 86 in Stellung , um die Au-
ßenspiegel anzuklappen. Sie sollten die Außenspiegel immer
anklappen, wenn Sie eine automatische Waschanlage durch-
fahren, um Beschädigungen zu vermeiden.
Anklappen der Außenspiegel bei der Komfortverriegelung*
– Der Außenspiegel wird mit der Komfortverriegelung automa-
tisch angeklappt (Fernbedienung oder Schlüssel).
– Zum Aufklappen der Spiegel öffnen Sie die Tür und schalten Sie
die Zündung ein. Außenspiegel zurückklappen*
–
Drehen Sie den Drehknopf in eine andere Stellung, um die Au-
ßenspiegel zurückzuklappen ⇒ 
.
Synchrone Außenspiegeleinstellung
1. Drehen Sie den Drehknopf in Stellung L (linker Außenspiegel).
2. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben. Der rechte Au-
ßenspiegel wird gleichzeitig (synchron) mit eingestellt.
ACHTUNG
● Gewölbte Spiegelflächen (konvex oder asphärisch) vergrößern das
Blickfeld. Sie lassen jedoch Objekte im Spiegel kleiner und weiter weg er-
scheinen. Wenn Sie diese Spiegel benutzen, um den Abstand zu nachfol-
genden Fahrzeugen bei einem Fahrbahnwechsel zu bestimmen, könnten
Sie sich verschätzen – Unfallgefahr!
● Benutzen Sie nach Möglichkeit den inneren Rückspiegel, um den Ab-
stand zu nachfolgenden Fahrzeugen zu bestimmen.
● Achten Sie beim Zurückklappen der Außenspiegel darauf, dass sich
keine Finger zwischen dem Spiegel und dem Spiegelfuß befinden – Ver-
letzungsgefahr!
Umwelthinweis
Die Außenspiegelbeheizung sollte nur so lange eingeschaltet bleiben, wie
sie benötigt wird. Andernfalls wird unnötig Kraftstoff verbraucht. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

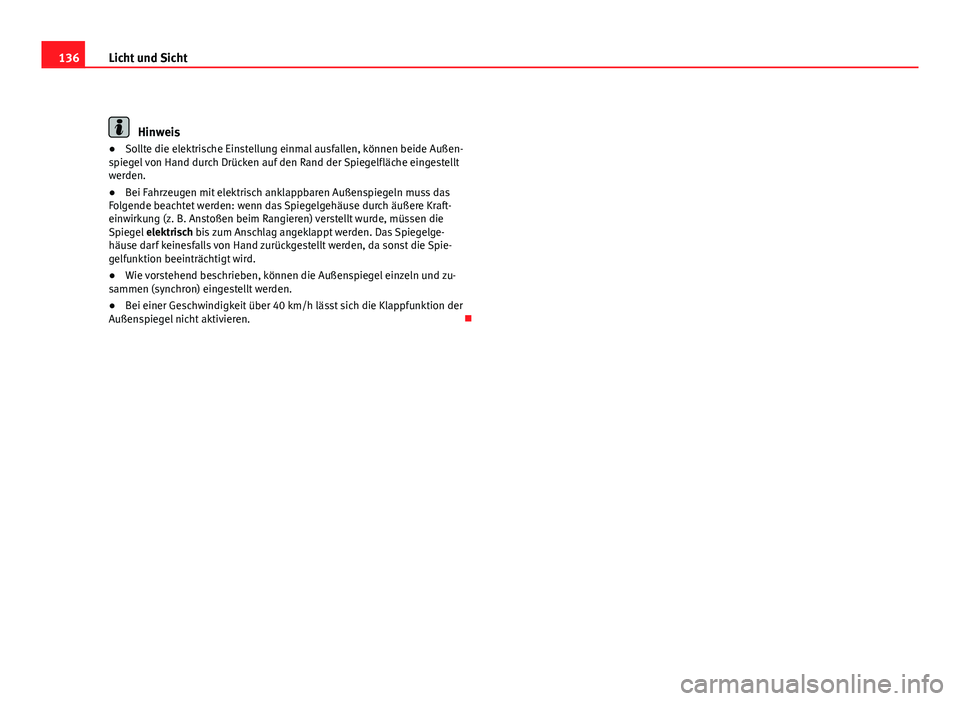

136Licht und Sicht
Hinweis
● Sollte die elektrische Einstellung einmal ausfallen, können beide Außen-
spiegel von Hand durch Drücken auf den Rand der Spiegelfläche eingestellt
werden.
● Bei Fahrzeugen mit elektrisch anklappbaren Außenspiegeln muss das
Folgende beachtet werden: wenn das Spiegelgehäuse durch äußere Kraft-
einwirkung (z. B. Anstoßen beim Rangieren) verstellt wurde, müssen die
Spiegel elektrisch bis zum Anschlag angeklappt werden. Das Spiegelge-
häuse darf keinesfalls von Hand zurückgestellt werden, da sonst die Spie-
gelfunktion beeinträchtigt wird.
● Wie vorstehend beschrieben, können die Außenspiegel einzeln und zu-
sammen (synchron) eingestellt werden.
● Bei einer Geschwindigkeit über 40 km/h lässt sich die Klappfunktion der
Außenspiegel nicht aktivieren. 

137

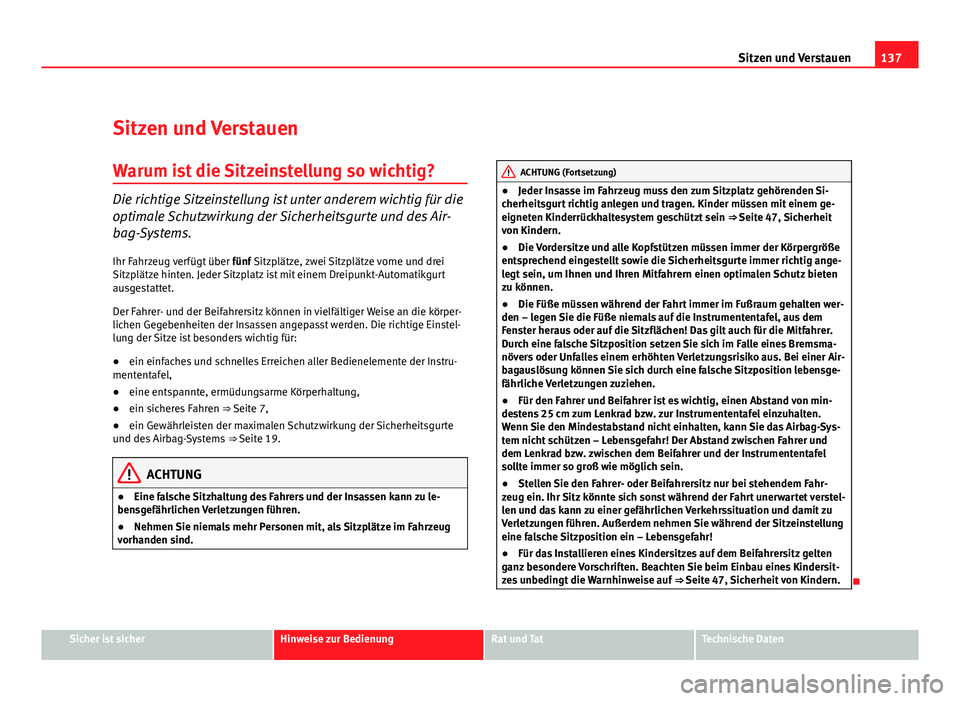

Sitzen und Verstauen
Sitzen und Verstauen Warum ist die Sitzeinstellung so wichtig?
Die richtige Sitzeinstellung ist unter anderem wichtig für die
optimale Schutzwirkung der Sicherheitsgurte und des Air-
bag-Systems.
Ihr Fahrzeug verfügt über fünf Sitzplätze, zwei Sitzplätze vorne und drei
Sitzplätze hinten. Jeder Sitzplatz ist mit einem Dreipunkt-Automatikgurt
ausgestattet.
Der Fahrer- und der Beifahrersitz können in vielfältiger Weise an die körper-
lichen Gegebenheiten der Insassen angepasst werden. Die richtige Einstel-
lung der Sitze ist besonders wichtig für:
● ein einfaches und schnelles Erreichen aller Bedienelemente der Instru-
mententafel,
● eine entspannte, ermüdungsarme Körperhaltung,
● ein sicheres Fahren ⇒ Seite 7,
● ein Gewährleisten der maximalen Schutzwirkung der Sicherheitsgurte
und des Airbag-Systems ⇒ Seite 19.
ACHTUNG
● Eine falsche Sitzhaltung des Fahrers und der Insassen kann zu le-
bensgefährlichen Verletzungen führen.
● Nehmen Sie niemals mehr Personen mit, als Sitzplätze im Fahrzeug
vorhanden sind.
ACHTUNG (Fortsetzung)
● Jeder Insasse im Fahrzeug muss den zum Sitzplatz gehörenden Si-
cherheitsgurt richtig anlegen und tragen. Kinder müssen mit einem ge-
eigneten Kinderrückhaltesystem geschützt sein ⇒ Seite 47, Sicherheit
von Kindern.
● Die Vordersitze und alle Kopfstützen müssen immer der Körpergröße
entsprechend eingestellt sowie die Sicherheitsgurte immer richtig ange-
legt sein, um Ihnen und Ihren Mitfahrern einen optimalen Schutz bieten
zu können.
● Die Füße müssen während der Fahrt immer im Fußraum gehalten wer-
den – legen Sie die Füße niemals auf die Instrumententafel, aus dem
Fenster heraus oder auf die Sitzflächen! Das gilt auch für die Mitfahrer.
Durch eine falsche Sitzposition setzen Sie sich im Falle eines Bremsma-
növers oder Unfalles einem erhöhten Verletzungsrisiko aus. Bei einer Air-
bagauslösung können Sie sich durch eine falsche Sitzposition lebensge-
fährliche Verletzungen zuziehen.
● Für den Fahrer und Beifahrer ist es wichtig, einen Abstand von min-
destens 25 cm zum Lenkrad bzw. zur Instrumententafel einzuhalten.
Wenn Sie den Mindestabstand nicht einhalten, kann Sie das Airbag-Sys-
tem nicht schützen – Lebensgefahr! Der Abstand zwischen Fahrer und
dem Lenkrad bzw. zwischen dem Beifahrer und der Instrumententafel
sollte immer so groß wie möglich sein.
● Stellen Sie den Fahrer- oder Beifahrersitz nur bei stehendem Fahr-
zeug ein. Ihr Sitz könnte sich sonst während der Fahrt unerwartet verstel-
len und das kann zu einer gefährlichen Verkehrssituation und damit zu
Verletzungen führen. Außerdem nehmen Sie während der Sitzeinstellung
eine falsche Sitzposition ein – Lebensgefahr!
● Für das Installieren eines Kindersitzes auf dem Beifahrersitz gelten
ganz besondere Vorschriften. Beachten Sie beim Einbau eines Kindersit-
zes unbedingt die Warnhinweise auf ⇒ Seite 47, Sicherheit von Kindern.

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

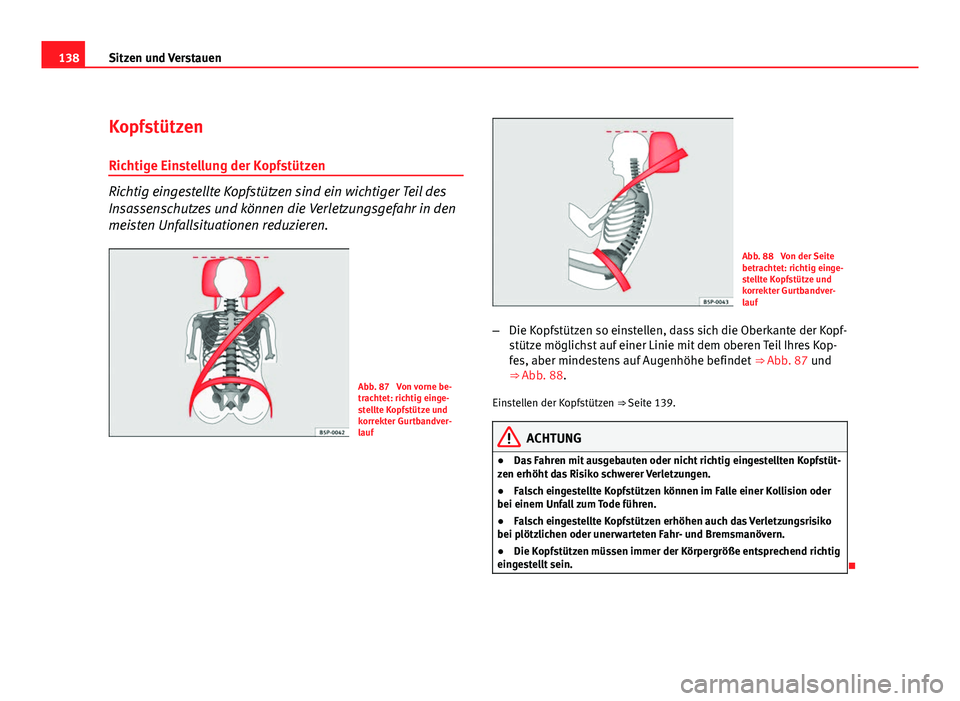

138Sitzen und Verstauen
Kopfstützen
Richtige Einstellung der Kopfstützen
Richtig eingestellte Kopfstützen sind ein wichtiger Teil des
Insassenschutzes und können die Verletzungsgefahr in den
meisten Unfallsituationen reduzieren.
Abb. 87 Von vorne be-
trachtet: richtig einge-
stellte Kopfstütze und
korrekter Gurtbandver-
lauf
Abb. 88 Von der Seite
betrachtet: richtig einge-
stellte Kopfstütze und
korrekter Gurtbandver-
lauf
– Die Kopfstützen so einstellen, dass sich die Oberkante der Kopf-
stütze möglichst auf einer Linie mit dem oberen Teil Ihres Kop-
fes, aber mindestens auf Augenhöhe befindet ⇒ Abb. 87 und
⇒ Abb. 88.
Einstellen der Kopfstützen ⇒ Seite 139.
ACHTUNG
● Das Fahren mit ausgebauten oder nicht richtig eingestellten Kopfstüt-
zen erhöht das Risiko schwerer Verletzungen.
● Falsch eingestellte Kopfstützen können im Falle einer Kollision oder
bei einem Unfall zum Tode führen.
● Falsch eingestellte Kopfstützen erhöhen auch das Verletzungsrisiko
bei plötzlichen oder unerwarteten Fahr- und Bremsmanövern.
● Die Kopfstützen müssen immer der Körpergröße entsprechend richtig
eingestellt sein.

