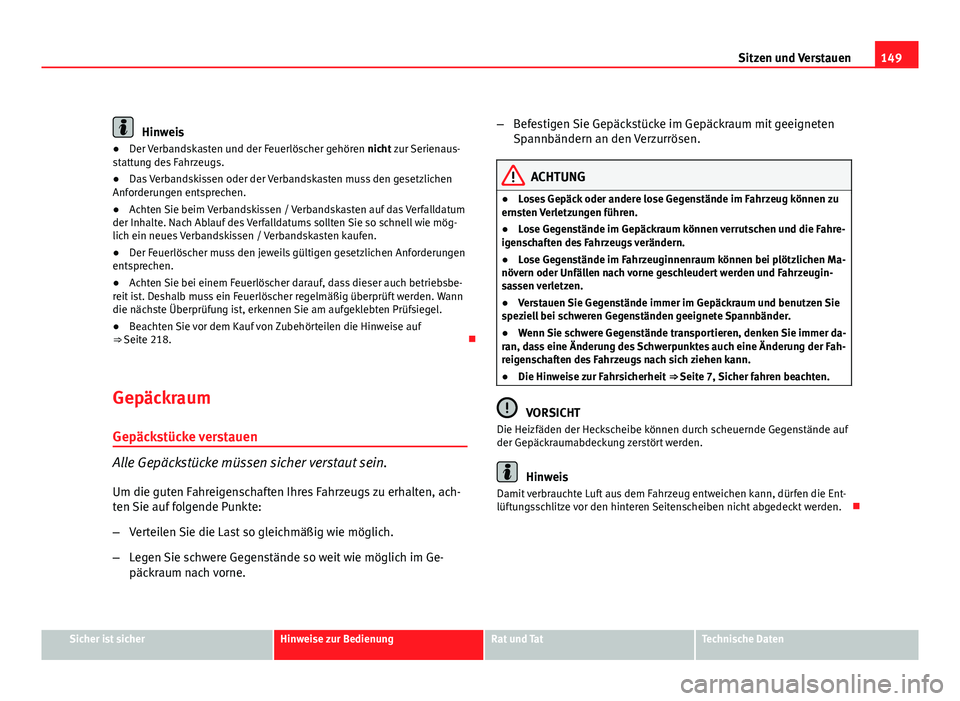

149
Sitzen und Verstauen
Hinweis
● Der Verbandskasten und der Feuerlöscher gehören nicht zur Serienaus-
stattung des Fahrzeugs.
● Das Verbandskissen oder der Verbandskasten muss den gesetzlichen
Anforderungen entsprechen.
● Achten Sie beim Verbandskissen / Verbandskasten auf das Verfalldatum
der Inhalte. Nach Ablauf des Verfalldatums sollten Sie so schnell wie mög-
lich ein neues Verbandskissen / Verbandskasten kaufen.
● Der Feuerlöscher muss den jeweils gültigen gesetzlichen Anforderungen
entsprechen.
● Achten Sie bei einem Feuerlöscher darauf, dass dieser auch betriebsbe-
reit ist. Deshalb muss ein Feuerlöscher regelmäßig überprüft werden. Wann
die nächste Überprüfung ist, erkennen Sie am aufgeklebten Prüfsiegel.
● Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise auf
⇒  Seite 218. 
Gepäckraum
Gepäckstücke verstauen
Alle Gepäckstücke müssen sicher verstaut sein. Um die guten Fahreigenschaften Ihres Fahrzeugs zu erhalten, ach-
ten Sie auf folgende Punkte:
– Verteilen Sie die Last so gleichmäßig wie möglich.
– Legen Sie schwere Gegenstände so weit wie möglich im Ge-
päckraum nach vorne. –
Befestigen Sie Gepäckstücke im Gepäckraum mit geeigneten
Spannbändern an den Verzurrösen.
ACHTUNG
● Loses Gepäck oder andere lose Gegenstände im Fahrzeug können zu
ernsten Verletzungen führen.
● Lose Gegenstände im Gepäckraum können verrutschen und die Fahre-
igenschaften des Fahrzeugs verändern.
● Lose Gegenstände im Fahrzeuginnenraum können bei plötzlichen Ma-
növern oder Unfällen nach vorne geschleudert werden und Fahrzeugin-
sassen verletzen.
● Verstauen Sie Gegenstände immer im Gepäckraum und benutzen Sie
speziell bei schweren Gegenständen geeignete Spannbänder.
● Wenn Sie schwere Gegenstände transportieren, denken Sie immer da-
ran, dass eine Änderung des Schwerpunktes auch eine Änderung der Fah-
reigenschaften des Fahrzeugs nach sich ziehen kann.
● Die Hinweise zur Fahrsicherheit ⇒ Seite 7, Sicher fahren beachten.
VORSICHT
Die Heizfäden der Heckscheibe können durch scheuernde Gegenstände auf
der Gepäckraumabdeckung zerstört werden.
Hinweis
Damit verbrauchte Luft aus dem Fahrzeug entweichen kann, dürfen die Ent-
lüftungsschlitze vor den hinteren Seitenscheiben nicht abgedeckt werden. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

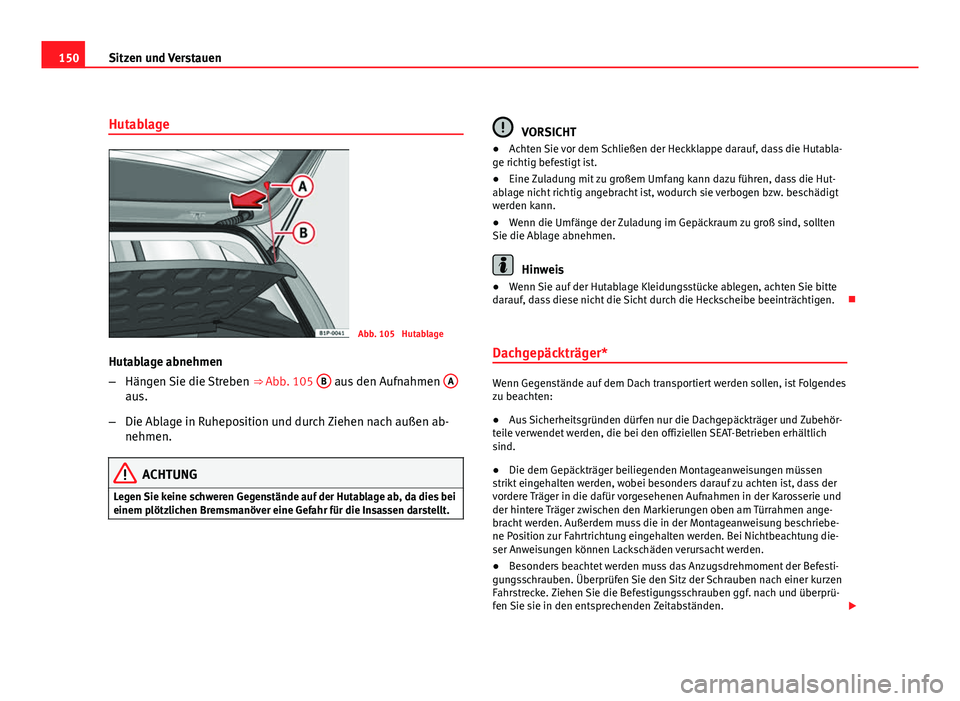

150Sitzen und Verstauen
Hutablage
Abb. 105 Hutablage
Hutablage abnehmen
– Hängen Sie die Streben ⇒ Abb. 105 B
aus den Aufnahmen Aaus.
– Die Ablage in Ruheposition und durch Ziehen nach außen ab-
nehmen.
ACHTUNG
Legen Sie keine schweren Gegenstände auf der Hutablage ab, da dies bei
einem plötzlichen Bremsmanöver eine Gefahr für die Insassen darstellt.
VORSICHT
● Achten Sie vor dem Schließen der Heckklappe darauf, dass die Hutabla-
ge richtig befestigt ist.
● Eine Zuladung mit zu großem Umfang kann dazu führen, dass die Hut-
ablage nicht richtig angebracht ist, wodurch sie verbogen bzw. beschädigt
werden kann.
● Wenn die Umfänge der Zuladung im Gepäckraum zu groß sind, sollten
Sie die Ablage abnehmen.
Hinweis
● Wenn Sie auf der Hutablage Kleidungsstücke ablegen, achten Sie bitte
darauf, dass diese nicht die Sicht durch die Heckscheibe beeinträchtigen. 
Dachgepäckträger*
Wenn Gegenstände auf dem Dach transportiert werden sollen, ist Folgendes
zu beachten:
● Aus Sicherheitsgründen dürfen nur die Dachgepäckträger und Zubehör-
teile verwendet werden, die bei den offiziellen SEAT-Betrieben erhältlich
sind.
● Die dem Gepäckträger beiliegenden Montageanweisungen müssen
strikt eingehalten werden, wobei besonders darauf zu achten ist, dass der
vordere Träger in die dafür vorgesehenen Aufnahmen in der Karosserie und
der hintere Träger zwischen den Markierungen oben am Türrahmen ange-
bracht werden. Außerdem muss die in der Montageanweisung beschriebe-
ne Position zur Fahrtrichtung eingehalten werden. Bei Nichtbeachtung die-
ser Anweisungen können Lackschäden verursacht werden.
● Besonders beachtet werden muss das Anzugsdrehmoment der Befesti-
gungsschrauben. Überprüfen Sie den Sitz der Schrauben nach einer kurzen
Fahrstrecke. Ziehen Sie die Befestigungsschrauben ggf. nach und überprü-
fen Sie sie in den entsprechenden Zeitabständen. 

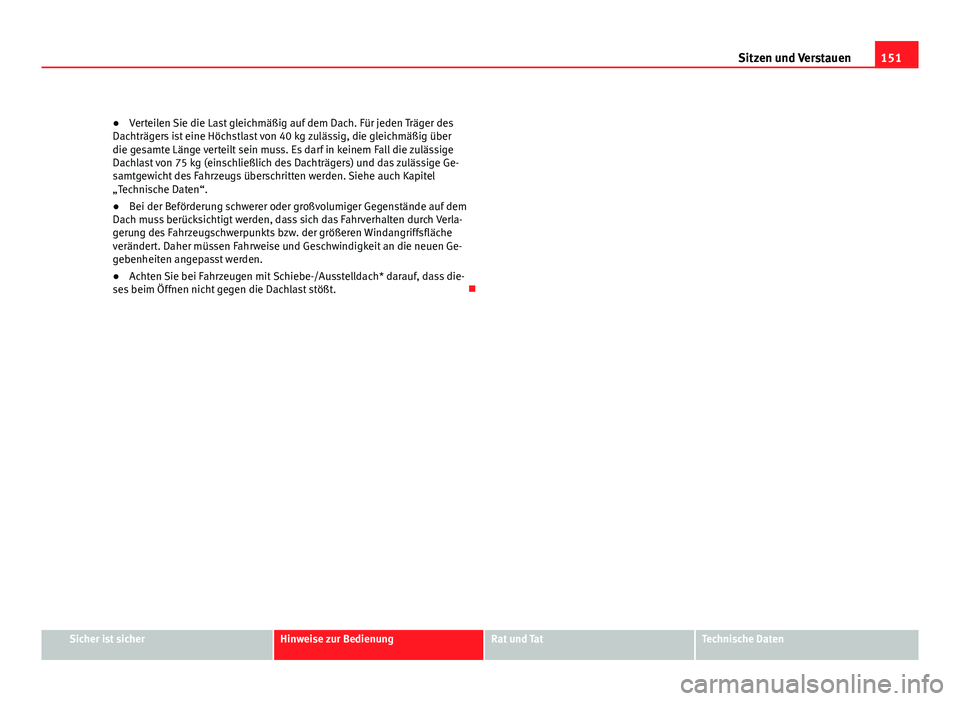

151
Sitzen und Verstauen
● Verteilen Sie die Last gleichmäßig auf dem Dach. Für jeden Träger des
Dachträgers ist eine Höchstlast von 40 kg zulässig, die gleichmäßig über
die gesamte Länge verteilt sein muss. Es darf in keinem Fall die zulässige
Dachlast von 75 kg (einschließlich des Dachträgers) und das zulässige Ge-
samtgewicht des Fahrzeugs überschritten werden. Siehe auch Kapitel
„Technische Daten“.
● Bei der Beförderung schwerer oder großvolumiger Gegenstände auf dem
Dach muss berücksichtigt werden, dass sich das Fahrverhalten durch Verla-
gerung des Fahrzeugschwerpunkts bzw. der größeren Windangriffsfläche
verändert. Daher müssen Fahrweise und Geschwindigkeit an die neuen Ge-
gebenheiten angepasst werden.
● Achten Sie bei Fahrzeugen mit Schiebe-/Ausstelldach* darauf, dass die-
ses beim Öffnen nicht gegen die Dachlast stößt. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

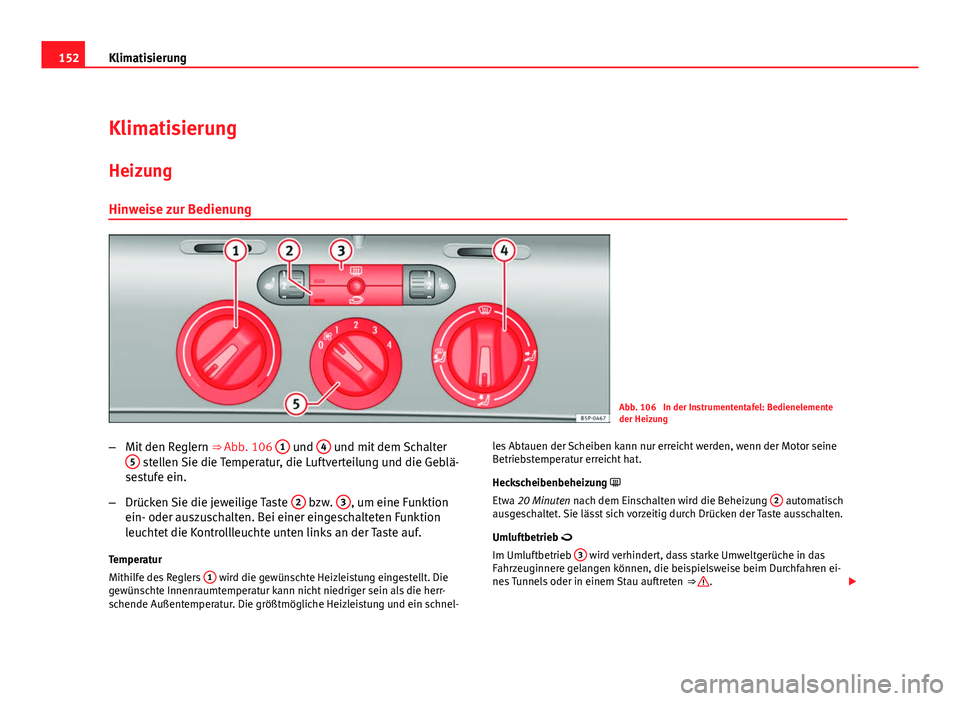

152Klimatisierung
Klimatisierung
HeizungHinweise zur Bedienung
Abb. 106 In der Instrumententafel: Bedienelemente
der Heizung
– Mit den Reglern ⇒ Abb. 106 1
und 4 und mit dem Schalter
5 stellen Sie die Temperatur, die Luftverteilung und die Geblä-
sestufe ein.
– Drücken Sie die jeweilige Taste 2
bzw. 3, um eine Funktion
ein- oder auszuschalten. Bei einer eingeschalteten Funktion
leuchtet die Kontrollleuchte unten links an der Taste auf.
Temperatur
Mithilfe des Reglers 1
wird die gewünschte Heizleistung eingestellt. Die
gewünschte Innenraumtemperatur kann nicht niedriger sein als die herr-
schende Außentemperatur. Die größtmögliche Heizleistung und ein schnel- les Abtauen der Scheiben kann nur erreicht werden, wenn der Motor seine
Betriebstemperatur erreicht hat.
Heckscheibenbeheizung 
Etwa 20 Minuten nach dem Einschalten wird die Beheizung
2
automatisch
ausgeschaltet. Sie lässt sich vorzeitig durch Drücken der Taste ausschalten.
Umluftbetrieb 
Im Umluftbetrieb 3
wird verhindert, dass starke Umweltgerüche in das
Fahrzeuginnere gelangen können, die beispielsweise beim Durchfahren ei-
nes Tunnels oder in einem Stau auftreten ⇒ 
.

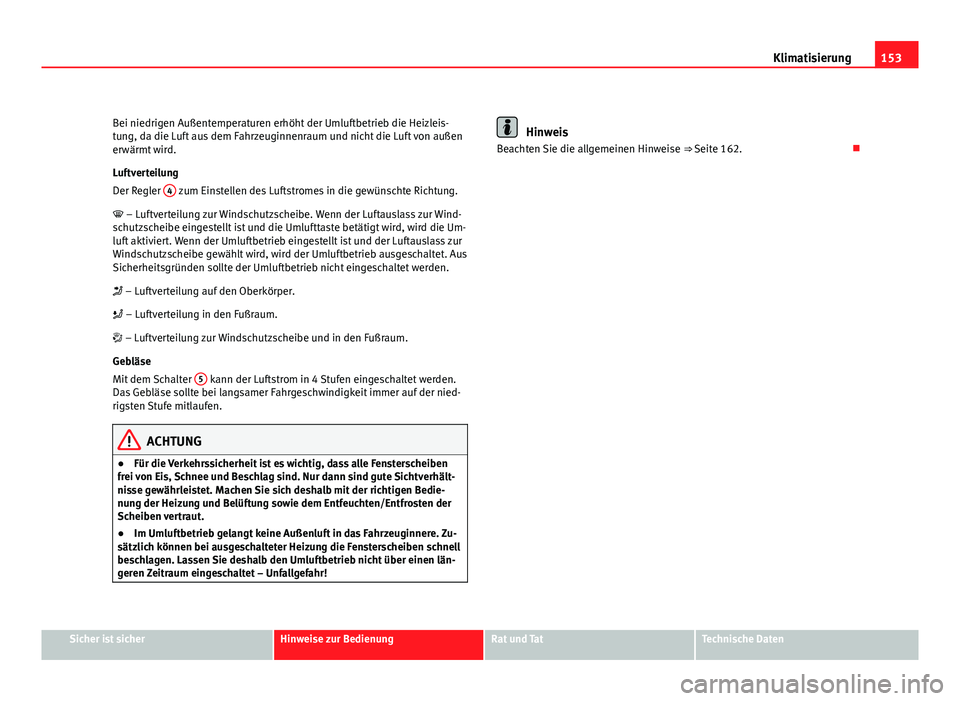

153
Klimatisierung
Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleis-
tung, da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird.
Luftverteilung
Der Regler 4
zum Einstellen des Luftstromes in die gewünschte Richtung.
 – Luftverteilung zur Windschutzscheibe. Wenn der Luftauslass zur Wind-
schutzscheibe eingestellt ist und die Umlufttaste betätigt wird, wird die Um-
luft aktiviert. Wenn der Umluftbetrieb eingestellt ist und der Luftauslass zur
Windschutzscheibe gewählt wird, wird der Umluftbetrieb ausgeschaltet. Aus
Sicherheitsgründen sollte der Umluftbetrieb nicht eingeschaltet werden.
 – Luftverteilung auf den Oberkörper.
 – Luftverteilung in den Fußraum.
 – Luftverteilung zur Windschutzscheibe und in den Fußraum.
Gebläse
Mit dem Schalter 5
kann der Luftstrom in 4 Stufen eingeschaltet werden.
Das Gebläse sollte bei langsamer Fahrgeschwindigkeit immer auf der nied-
rigsten Stufe mitlaufen.
ACHTUNG
● Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben
frei von Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhält-
nisse gewährleistet. Machen Sie sich deshalb mit der richtigen Bedie-
nung der Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der
Scheiben vertraut.
● Im Umluftbetrieb gelangt keine Außenluft in das Fahrzeuginnere. Zu-
sätzlich können bei ausgeschalteter Heizung die Fensterscheiben schnell
beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen län-
geren Zeitraum eingeschaltet – Unfallgefahr!
Hinweis
Beachten Sie die allgemeinen Hinweise ⇒ Seite 162. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

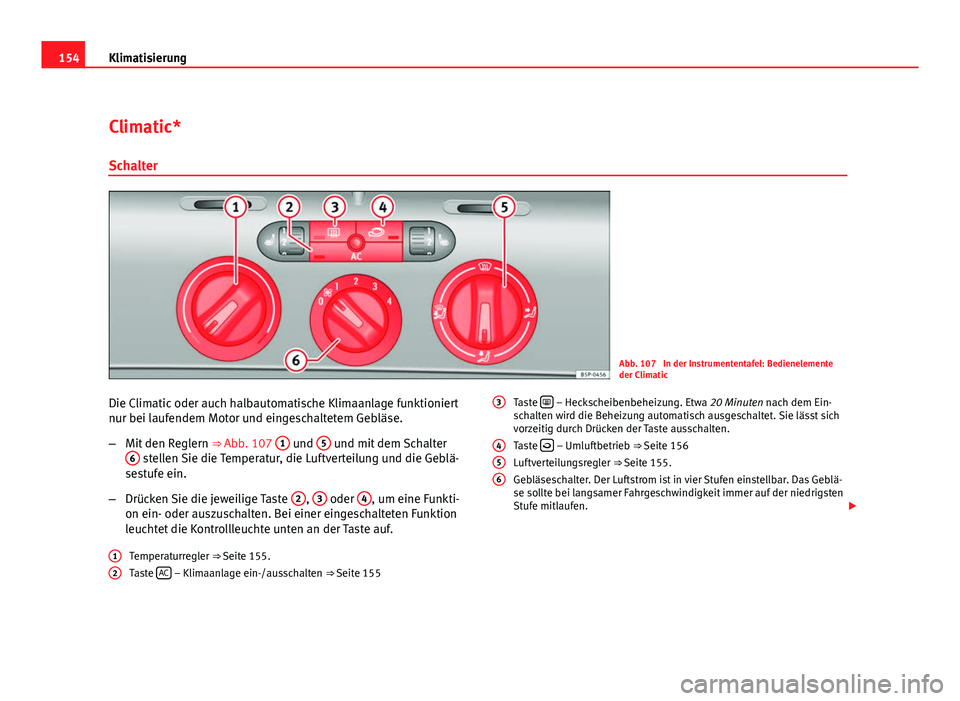

154Klimatisierung
Climatic*
Schalter
Abb. 107 In der Instrumententafel: Bedienelemente
der Climatic
Die Climatic oder auch halbautomatische Klimaanlage funktioniert
nur bei laufendem Motor und eingeschaltetem Gebläse.
– Mit den Reglern ⇒ Abb. 107 1
und 5 und mit dem Schalter
6 stellen Sie die Temperatur, die Luftverteilung und die Geblä-
sestufe ein.
– Drücken Sie die jeweilige Taste 2
, 3 oder 4, um eine Funkti-
on ein- oder auszuschalten. Bei einer eingeschalteten Funktion
leuchtet die Kontrollleuchte unten an der Taste auf.
Temperaturregler ⇒ Seite 155.
Taste AC
– Klimaanlage ein-/ausschalten ⇒ Seite 155
12
Taste
 – Heckscheibenbeheizung. Etwa 20 Minuten nach dem Ein-
schalten wird die Beheizung automatisch ausgeschaltet. Sie lässt sich
vorzeitig durch Drücken der Taste ausschalten.
Taste 
– Umluftbetrieb ⇒ 
Seite 156
Luftverteilungsregler ⇒ Seite 155.
Gebläseschalter. Der Luftstrom ist in vier Stufen einstellbar. Das Geblä-
se sollte bei langsamer Fahrgeschwindigkeit immer auf der niedrigsten
Stufe mitlaufen. 
3456

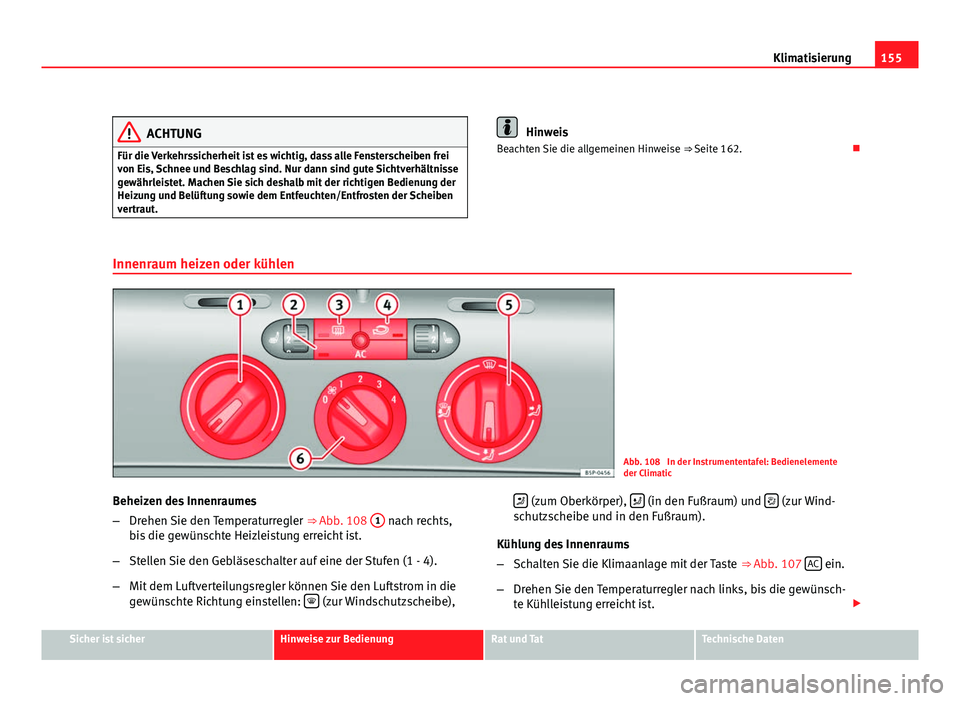

155
Klimatisierung
ACHTUNG
Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei
von Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der
Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben
vertraut.Hinweis
Beachten Sie die allgemeinen Hinweise ⇒ Seite 162. 
Innenraum heizen oder kühlen
Abb. 108 In der Instrumententafel: Bedienelemente
der Climatic
Beheizen des Innenraumes
– Drehen Sie den Temperaturregler ⇒ Abb. 108 1
nach rechts,
bis die gewünschte Heizleistung erreicht ist.
– Stellen Sie den Gebläseschalter auf eine der Stufen (1 - 4).
– Mit dem Luftverteilungsregler können Sie den Luftstrom in die
gewünschte Richtung einstellen: 
(zur Windschutzscheibe), 
(zum Oberkörper),
 (in den Fußraum) und  (zur Wind-
schutzscheibe und in den Fußraum).
Kühlung des Innenraums
– Schalten Sie die Klimaanlage mit der Taste ⇒ Abb. 107 AC
ein.
– Drehen Sie den Temperaturregler nach links, bis die gewünsch-
te Kühlleistung erreicht ist. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

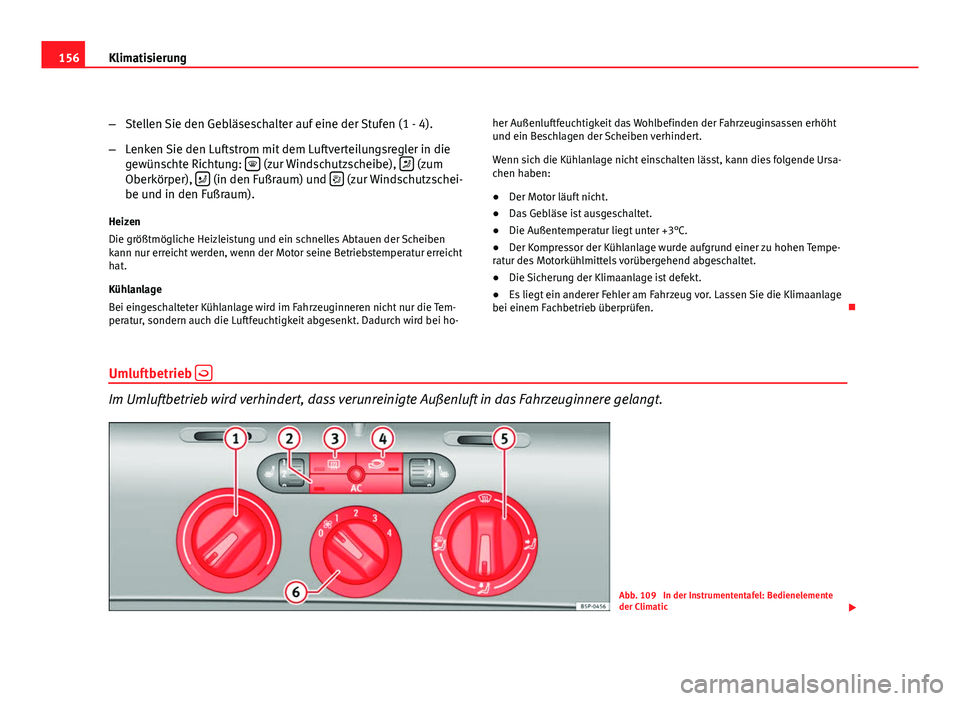

156Klimatisierung
–Stellen Sie den Gebläseschalter auf eine der Stufen (1 - 4).
– Lenken Sie den Luftstrom mit dem Luftverteilungsregler in die
gewünschte Richtung: 
(zur Windschutzscheibe),  (zum
Oberkörper),  (in den Fußraum) und  (zur Windschutzschei-
be und in den Fußraum).
Heizen
Die größtmögliche Heizleistung und ein schnelles Abtauen der Scheiben
kann nur erreicht werden, wenn der Motor seine Betriebstemperatur erreicht
hat.
Kühlanlage
Bei eingeschalteter Kühlanlage wird im Fahrzeuginneren nicht nur die Tem-
peratur, sondern auch die Luftfeuchtigkeit abgesenkt. Dadurch wird bei ho- her Außenluftfeuchtigkeit das Wohlbefinden der Fahrzeuginsassen erhöht
und ein Beschlagen der Scheiben verhindert.
Wenn sich die Kühlanlage nicht einschalten lässt, kann dies folgende Ursa-
chen haben:
●
Der Motor läuft nicht.
● Das Gebläse ist ausgeschaltet.
● Die Außentemperatur liegt unter +3°C.
● Der Kompressor der Kühlanlage wurde aufgrund einer zu hohen Tempe-
ratur des Motorkühlmittels vorübergehend abgeschaltet.
● Die Sicherung der Klimaanlage ist defekt.
● Es liegt ein anderer Fehler am Fahrzeug vor. Lassen Sie die Klimaanlage
bei einem Fachbetrieb überprüfen. 
Umluftbetrieb 
Im Umluftbetrieb wird verhindert, dass verunreinigte Außenluft in das Fahrzeuginnere gelangt.
Abb. 109 In der Instrumententafel: Bedienelemente
der Climatic


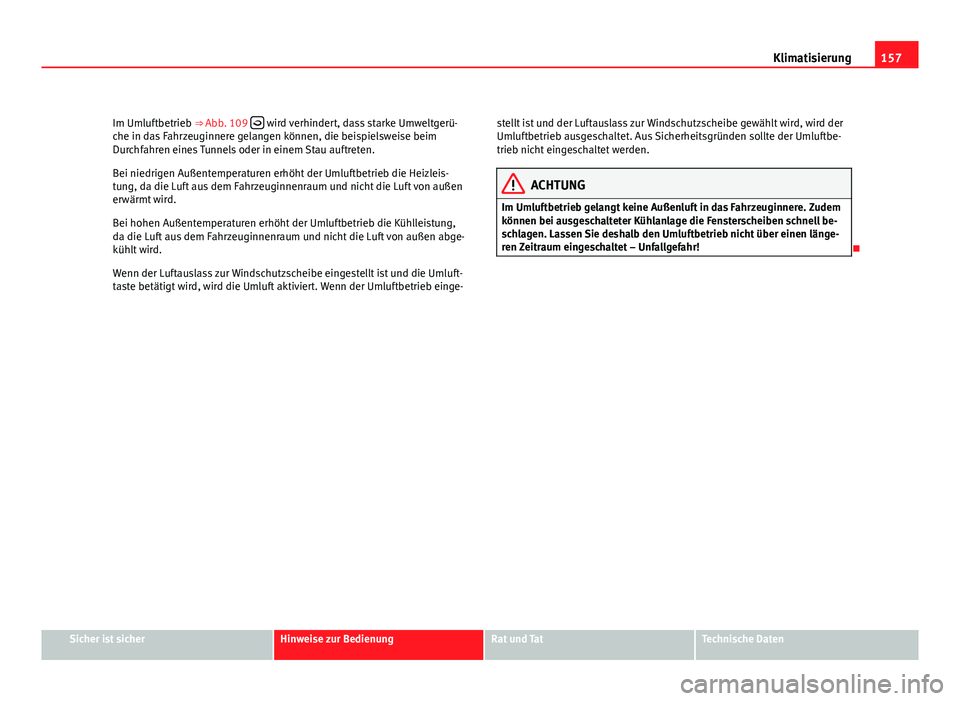

157
Klimatisierung
Im Umluftbetrieb ⇒ Abb. 109 
wird verhindert, dass starke Umweltgerü-
che in das Fahrzeuginnere gelangen können, die beispielsweise beim
Durchfahren eines Tunnels oder in einem Stau auftreten.
Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleis-
tung, da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird.
Bei hohen Außentemperaturen erhöht der Umluftbetrieb die Kühlleistung,
da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen abge-
kühlt wird.
Wenn der Luftauslass zur Windschutzscheibe eingestellt ist und die Umluft-
taste betätigt wird, wird die Umluft aktiviert. Wenn der Umluftbetrieb einge- stellt ist und der Luftauslass zur Windschutzscheibe gewählt wird, wird der
Umluftbetrieb ausgeschaltet. Aus Sicherheitsgründen sollte der Umluftbe-
trieb nicht eingeschaltet werden.
ACHTUNG
Im Umluftbetrieb gelangt keine Außenluft in das Fahrzeuginnere. Zudem
können bei ausgeschalteter Kühlanlage die Fensterscheiben schnell be-
schlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen länge-
ren Zeitraum eingeschaltet – Unfallgefahr!

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

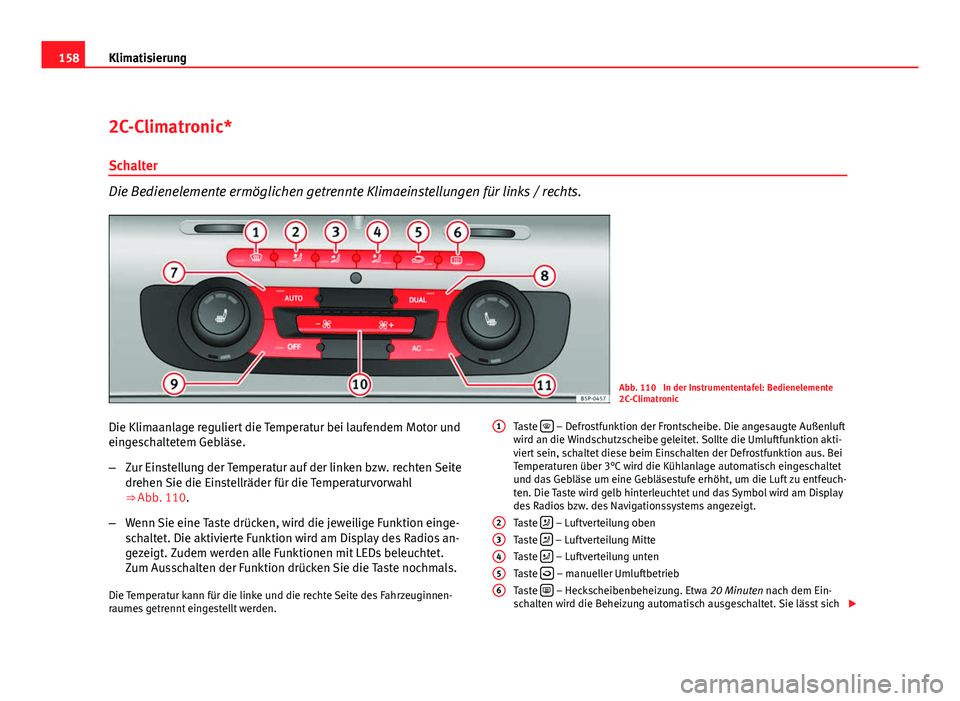

158Klimatisierung
2C-Climatronic*
Schalter
Die Bedienelemente ermöglichen getrennte Klimaeinstellungen für links / rechts.
Abb. 110 In der Instrumententafel: Bedienelemente
2C-Climatronic
Die Klimaanlage reguliert die Temperatur bei laufendem Motor und
eingeschaltetem Gebläse.
– Zur Einstellung der Temperatur auf der linken bzw. rechten Seite
drehen Sie die Einstellräder für die Temperaturvorwahl
⇒ Abb. 110.
– Wenn Sie eine Taste drücken, wird die jeweilige Funktion einge-
schaltet. Die aktivierte Funktion wird am Display des Radios an-
gezeigt. Zudem werden alle Funktionen mit LEDs beleuchtet.
Zum Ausschalten der Funktion drücken Sie die Taste nochmals.
Die Temperatur kann für die linke und die rechte Seite des Fahrzeuginnen-
raumes getrennt eingestellt werden. Taste

– Defrostfunktion der Frontscheibe. Die angesaugte Außenluft
wird an die Windschutzscheibe geleitet. Sollte die Umluftfunktion akti-
viert sein, schaltet diese beim Einschalten der Defrostfunktion aus. Bei
Temperaturen über 3°C wird die Kühlanlage automatisch eingeschaltet
und das Gebläse um eine Gebläsestufe erhöht, um die Luft zu entfeuch-
ten. Die Taste wird gelb hinterleuchtet und das Symbol wird am Display
des Radios bzw. des Navigationssystems angezeigt.
Taste 
– Luftverteilung oben
Taste  – Luftverteilung Mitte
Taste  – Luftverteilung unten
Taste  – manueller Umluftbetrieb
Taste  – Heckscheibenbeheizung. Etwa 20 Minuten nach dem Ein-
schalten wird die Beheizung automatisch ausgeschaltet. Sie lässt sich 
1
23456
