45
Sistema de airbags
ATENCIÓN (continuación)
● Todos los trabajos que se tengan que realizar en los airbags para la
cabeza, así como el desmontaje y montaje de alguno de sus componen-
tes a causa de otras tareas de reparación (p. ej. desmontaje del revesti-
miento del techo), deben llevarse a cabo solamente en un taller especiali-
zado. De lo contrario, puede producirse un fallo en el funcionamiento de
los airbags.
● No deben llevarse a cabo modificaciones de ningún tipo en los com-
ponentes del sistema de airbags.
● La gestión de los airbags laterales y de cabeza se realiza con senso-
res que se encuentran en el interior de las puertas anteriores. Para no
mermar el correcto funcionamiento de los airbags laterales y de cabeza
no se deben modificar ni las puertas ni los paneles de puerta (p.ej. mon-
tando posteriormente unos altavoces). Si se producen daños en la puerta
anterior podrían mermar el correcto funcionamiento del sistema. Todos
los trabajos sobre la puerta anterior se deben realizar en un taller espe-
cializado.

Desactivar los airbags Desactivar los airbags
La desactivación de los airbags está destinada únicamente para casos
concretos, p.ej. si:
● se ha de utilizar un asiento para niños en el asiento del acompañante
en el que el niño vaya sentado de espaldas al sentido de marcha (en algu-
nos países, por razón de disposiciones legales divergentes, sentado en el
sentido de marcha) ⇒  página 50;
● a pesar de ser correcta la posición del asiento del conductor, éste no
puede mantener la distancia mínima de 25 cm entre el centro del volante y
el tórax ●
es necesario instalar dispositivos especiales en la zona del volante de-
bido a algún tipo de minusvalía
● usted hace instalar asientos especiales (p. ej. asientos ortopédicos sin
airbags laterales).
Puede desconectar el airbag frontal del acompañante utilizando el conmu-
tador ⇒  página 46.
Recomendamos que acuda a un concesionario autorizado SEAT para que
éste efectúe la desconexión eventual de otros airbags.
Control del sistema airbag
La disposición de funcionamiento del sistema airbag se controla electróni-
camente, también si un airbag está desconectado.
Si se desconectó el airbag mediante un sistema de diagnóstico:
● el testigo del sistema airbag  después de conectar el encendido se
ilumina durante unos 4 segundos y, a continuación, parpadea durante 12
segundos
Si se ha desconectado el airbag con el conmutador de airbag en el lado del
tablero de instrumentos:
● el testigo de control del airbag  después de conectar el encendido se
iluminará durante unos 4 segundos;
● el airbag desconectado está señalizado mediante el testigo   que
se ilumina en la inscripción      colocada en la parte cen-
tral del tablero de instrumentos ⇒ fig. 26.
Aviso
● Respete la legislación vigente en su país respeto a la desactivación de
airbags
● En su concesionario autorizado SEAT Vd. podrá obtener información so-
bre ¿qué airbags se pueden desactivar en su vehículo? 
Seguridad ante todoInstrucciones de manejoConsejos prácticosDatos técnicos

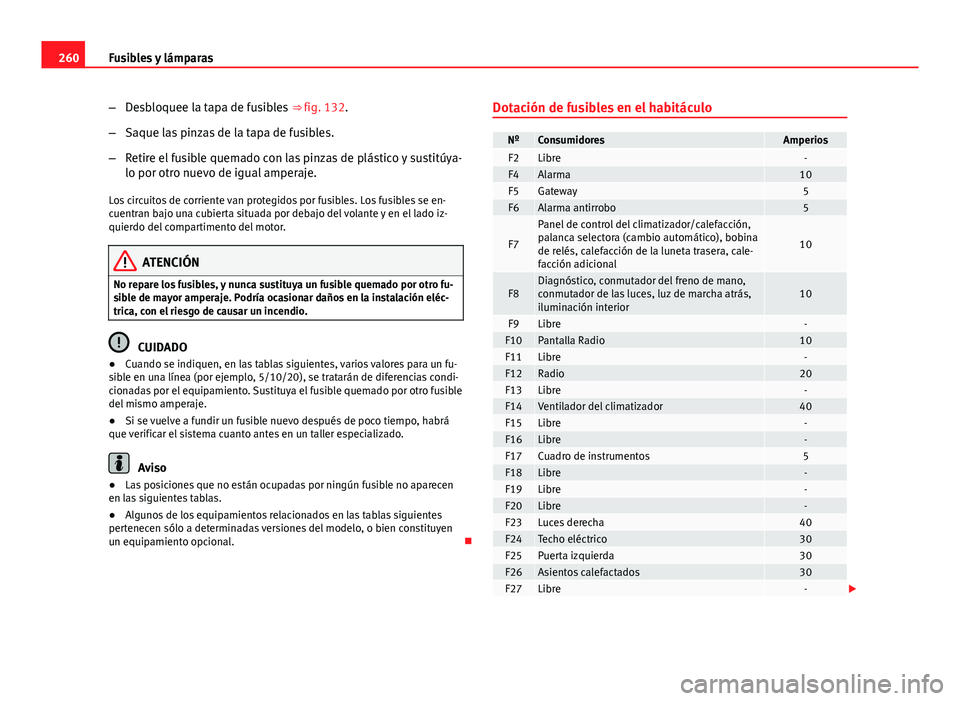

260Fusibles y lámparas
–Desbloquee la tapa de fusibles ⇒ fig. 132.
– Saque las pinzas de la tapa de fusibles.
– Retire el fusible quemado con las pinzas de plástico y sustitúya-
lo por otro nuevo de igual amperaje.
Los circuitos de corriente van protegidos por fusibles. Los fusibles se en-
cuentran bajo una cubierta situada por debajo del volante y en el lado iz-
quierdo del compartimento del motor.
ATENCIÓN
No repare los fusibles, y nunca sustituya un fusible quemado por otro fu-
sible de mayor amperaje. Podría ocasionar daños en la instalación eléc-
trica, con el riesgo de causar un incendio.
CUIDADO
● Cuando se indiquen, en las tablas siguientes, varios valores para un fu-
sible en una línea (por ejemplo, 5/10/20), se tratarán de diferencias condi-
cionadas por el equipamiento. Sustituya el fusible quemado por otro fusible
del mismo amperaje.
● Si se vuelve a fundir un fusible nuevo después de poco tiempo, habrá
que verificar el sistema cuanto antes en un taller especializado.
Aviso
● Las posiciones que no están ocupadas por ningún fusible no aparecen
en las siguientes tablas.
● Algunos de los equipamientos relacionados en las tablas siguientes
pertenecen sólo a determinadas versiones del modelo, o bien constituyen
un equipamiento opcional. Dotación de fusibles en el habitáculo
NºConsumidoresAmperiosF2Libre-F4Alarma10F5Gateway5F6Alarma antirrobo5
F7
Panel de control del climatizador/calefacción,
palanca selectora (cambio automático), bobina
de relés, calefacción de la luneta trasera, cale-
facción adicional
10
F8Diagnóstico, conmutador del freno de mano,
conmutador de las luces, luz de marcha atrás,
iluminación interior10
F9Libre-F10Pantalla Radio10F11Libre-F12Radio20F13Libre-F14Ventilador del climatizador40F15Libre-F16Libre-F17Cuadro de instrumentos5F18Libre-F19Libre-F20Libre-F23Luces derecha40F24Techo eléctrico30F25Puerta izquierda30F26Asientos calefactados30F27Libre-


K
Kick-down Cambio automático . . . . . . . . . . . . . . . . . . 165
Cambio manual . . . . . . . . . . . . . . . . . . . . . 151
L
Lámparas fundidas Cambiar una lámpara . . . . . . . . . . . . . . . . . 262
lane assist Limpiar el área de la cámara . . . . . . . . . . . 206
Lane Assist . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174
Lavado Conservación exterior del vehículo . . . . . . 205
Lavaparabrisas . . . . . . . . . . . . . . . . . . . . . . . . . 120
Leaving Home . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Lector de CD-ROM (navegación) . . . . . . . . . . . 133
Letra distintiva del motor . . . . . . . . . . . . . . . . . 274
Levas de cambio (cambio automático) . . . . . . 164
Limpiacristales Palanca del limpiacristales . . . . . . . . . . . . 121
Limpiaparabrisas . . . . . . . . . . . . . . . . . . . . . . . 120 Eyectores de lavado térmicos . . . . . . . . . . 122
Funciones . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Levantar la escobilla . . . . . . . . . . . . . . . . . 122
Particularidades . . . . . . . . . . . . . . . . . . . . . 121
Posición de servicio . . . . . . . . . . . . . . . . . . 122
Recoger la escobilla . . . . . . . . . . . . . . . . . . 122
Sensor de lluvia . . . . . . . . . . . . . . . . . . . . . 123
Sistema lavafaros . . . . . . . . . . . . . . . . . . . . 122 Limpiar
Alcántara . . . . . . . . . . . . . . . . . . . . . . . . . . . 212
Cinturones de seguridad . . . . . . . . . . . . . . 213
Componentes de carbono . . . . . . . . . . . . . 208
Embellecedores . . . . . . . . . . . . . . . . . . . . . 207
Llantas . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209
Pantalla / Panel de control del Easy Con-nect . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209
Pantalla de la radio . . . . . . . . . . . . . . . . . . 209
Piel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210
Piezas de plástico . . . . . . . . . . . . . . . 207, 209
Telas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209
Tubo de escape . . . . . . . . . . . . . . . . . . . . . 209
Ventanillas . . . . . . . . . . . . . . . . . . . . . . . . . 208
Limpiar/Descongelar las ventanillas . . . . . . . 208
Limpiar el tapizado Cuero natural . . . . . . . . . . . . . . . . . . . . . . . 211
Limpiar las llantas . . . . . . . . . . . . . . . . . . . . . . 209
Limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 205 De las escobillas limpiaparabrisas y limpia-luneta . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230
Lavar el vehículo . . . . . . . . . . . . . . . . . . . . 205
Líquido limpiacristales Testigo de control . . . . . . . . . . . . . . . . . . . . 120
Líquido refrigerante del motor Especificaciones . . . . . . . . . . . . . . . . . . . . . 223
G 12 plus-plus . . . . . . . . . . . . . . . . . . . . . . 223
G 13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 223
Luces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109 AUTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Cambiar una lámpara . . . . . . . . . . . . . . . . . 262
Coming home . . . . . . . . . . . . . . . . . . . . . . . 116
Funciones . . . . . . . . . . . . . . . . . . . . . . . . . . 112 Iluminación de los instrumentos . . . . . . . . 117
Iluminación de los mandos . . . . . . . . . . . . 117
Leaving home . . . . . . . . . . . . . . . . . . . . . . . 116
Luces de lectura . . . . . . . . . . . . . . . . . . . . . 118
Luces interiores . . . . . . . . . . . . . . . . . . . . . 118
Luz antiniebla . . . . . . . . . . . . . . . . . . . . . . . 112
Luz de autopista . . . . . . . . . . . . . . . . . . . . . 113
Luz de cruce . . . . . . . . . . . . . . . . . . . . . . . . 111
Luz de estacionamiento . . . . . . . . . . . . . . . 112
Luz de giro . . . . . . . . . . . . . . . . . . . . . . . . . 113
Luz de posición . . . . . . . . . . . . . . . . . . . . . 111
Luz diurna . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Mando de las luces . . . . . . . . . . . . . . . . . . 111
Palanca de intermitentes . . . . . . . . . . . . . . 110
Palanca de luz de carretera . . . . . . . . . . . . 110
Regulación del alcance de las luces . . . . . 117
Señales acústicas . . . . . . . . . . . . . . . . . . . 111
Testigos de control . . . . . . . . . . . . . . . . . . . 109
Luces de cornering . . . . . . . . . . . . . . . . . . . . . . 113
Luneta térmica . . . . . . . . . . . . . . . . . . . . . 140, 142
Luz antiniebla . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Luz de autopista . . . . . . . . . . . . . . . . . . . . . . . . 113
Luz de carretera . . . . . . . . . . . . . . . . . . . . . . . . 111
Luz de cruce . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
Luz de estacionamiento . . . . . . . . . . . . . . . . . . 112
Luz de giro . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Luz de la guantera . . . . . . . . . . . . . . . . . . . . . . 118
Luz de posición . . . . . . . . . . . . . . . . . . . . . . . . 111
Luz diurna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
