Seat Leon 5D 2015 Manual de instrucciones (in Spanish)

Dispositivo de enganche para remolque y remolque
a la vez que la deposita hacia abajo con el la-
do opue
s
to a la llave introducida. ¡Existe
riesgo de daños en la llave!
● ¡Al manipular la palanca no se debe ejercer
demas
iada presión (p. ej. no montarse en
ella)! Aviso
Elimine la suciedad de la bola desmontable
ant es

de almacenarla con el equipo de herra-
mientas a bordo. Funcionamiento y conservación
Cierre la cavidad de alojamiento con la tapa
p
ar
a que no p

ueda penetrar la suciedad.
Antes de enganchar un remolque, comprue-
be siempre la cabeza esférico y trátela con
grasa lubricante apropiada si fuera necesa-
rio.
Utilice la tapa protectora para guardar la bola
desmontable y así proteger al maletero de
suciedad.
Si hay suciedad, limpie las superficies de la
cavidad de alojamiento y trátelas con un pro-
ducto de conservación apropiado. CUIDADO
La zona superior del alojamiento del gancho
es tá pr

ovista de grasa lubricante. Preste
atención a que no se haya eliminado la grasa. Conducción con remolque
Ins truc

ciones a tener en cuenta El vehículo puede utilizarse también para ti-
rar de u
n r

emolque con el debido equipa-
miento técnico.
Para el montaje posterior de un dispositivo
de remolque consulte ›››
pág. 243.
Conector
Su vehículo dispone de un conector de 13
contactos para la conexión eléctrica entre el
vehículo y el remolque.
En el caso de que el remolque tenga un co-
nector de 7 contactos habrá que utilizar un
cable adaptador. Lo podrá adquirir en cual-
quier servicio técnico.
Carga de remolque/carga de apoyo
No se debe sobrepasar la carga de remolque
autorizada. En el caso de no utilizar la carga
máxima de remolque autorizada podrán su-
perarse pendientes de mayor inclinación. Las cargas de remolque indicadas sólo son
válida
s

para altitudes que no superen los
1.000 m por encima del nivel del mar. Dado
que un aumento de la altitud y la consiguien-
te reducción de la densidad atmosférica ha-
cen que disminuya el rendimiento del motor
y con ello la capacidad de superar pendien-
tes, la carga de remolque admisible disminu-
ye proporcionalmente a la altitud. El peso au-
torizado del conjunto vehículo tractor/remol-
que debe reducirse en un 10% por cada
1.000 m de altura. Por peso del conjunto ve-
hículo tractor/remolque se entiende la suma
del peso del vehículo (cargado) y del remol-
que (cargado). La carga de apoyo autorizada
sobre el cabezal esférico del dispositivo de
remolque debería aprovecharse al máximo,
aunque sin sobrepasarla.
Los datos de la placa del modelo del disposi-
tivo de remolque, referidos a la carga del re-
molque y a la carga de apoyo, son sólo valo-
res de comprobación del dispositivo. Los va-
lores referidos al vehículo, con frecuencia in-
feriores a estos valores, figuran en la docu-
mentación del vehículo o bien en el ››› capí-
tulo Datos Técnicos .
Distribución de la carga
Distribuya la carga en el remolque de forma
que los objetos pesados queden lo más cer-
ca posible del eje. Sujete los objetos de for-
ma que no puedan desplazarse. »
239
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
Presión de los neumáticos
L o
s
valores de presión máxima permitida de
los neumáticos figuran en el adhesivo que se
encuentra en la cara interior de la tapa del
depósito de combustible. La presión de los
neumáticos del remolque se rige por la reco-
mendación del fabricante del mismo.
Retrovisores exteriores
Si los retrovisores de serie no proporcionan
suficiente visibilidad circulando con remol-
que, habrá que instalar retrovisores exterio-
res adicionales. Los dos retrovisores exterio-
res deberían ir fijados a radios abatibles.
Ajústelos de forma que la visibilidad sea
siempre suficiente.
Cable de remolque
Utilice siempre un cable de remolque entre el
vehículo y el remolque ››› pág. 240.
Luces traseras del remolque
Las luces traseras del remolque deberán
cumplir las disposiciones legales correspon-
dientes ››› pág. 240. ATENCIÓN
No lleve nunca personas en el remolque, pues
corr erían u

n gran peligro. Aviso
● De b

ido a la mayor carga a que somete al
vehículo si conduce frecuentemente con re-
molque, recomendamos que revise el vehícu-
lo más a menudo, incluso entre los intervalos
de inspección.
● Consulte las prescripciones vigentes en su
país p
ara la conducción con remolque. Enganchar y conectar el remolque

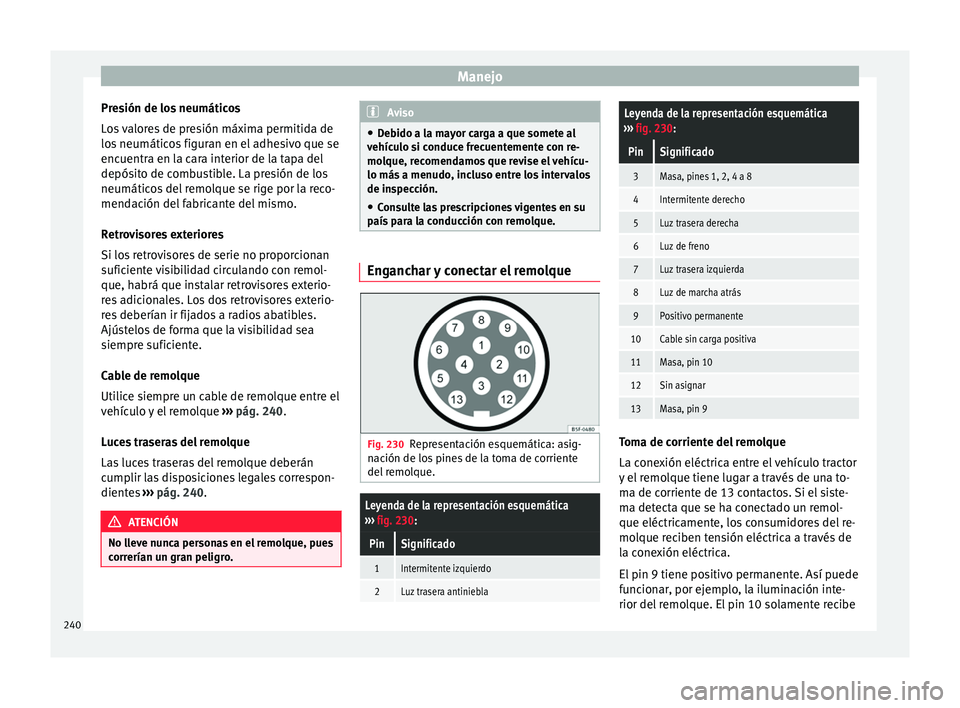

Fig. 230
Representación esquemática: asig-
n ac
ión de lo

s pines de la toma de corriente
del remolque.
Leyenda de la representación esquemática
››› fig. 230:
PinSignificado
1Intermitente izquierdo
2Luz trasera antiniebla
Leyenda de la representación esquemática
››› fig. 230:
PinSignificado
3Masa, pines 1, 2, 4 a 8
4Intermitente derecho
5Luz trasera derecha
6Luz de freno
7Luz trasera izquierda
8Luz de marcha atrás
9Positivo permanente
10Cable sin carga positiva
11Masa, pin 10
12Sin asignar
13Masa, pin 9 Toma de corriente del remolque
La c
one
x

ión eléctrica entre el vehículo tractor
y el remolque tiene lugar a través de una to-
ma de corriente de 13 contactos. Si el siste-
ma detecta que se ha conectado un remol-
que eléctricamente, los consumidores del re-
molque reciben tensión eléctrica a través de
la conexión eléctrica.
El pin 9 tiene positivo permanente. Así puede
funcionar, por ejemplo, la iluminación inte-
rior del remolque. El pin 10 solamente recibe
240

Dispositivo de enganche para remolque y remolque
tensión cuando el motor está en marcha. Me-
di ant
e el
cable de carga (pin 10) se carga, p.
ej., la batería de una caravana.
El pin 9 y el pin 10 no deberán conectarse
entre sí para evitar que se descargue o se da-
ñe la batería del vehículo.
Los cables de masa, pin 3, pin 11 y pin 13,
no deberán conectarse nunca entre sí para
no sobrecargar el sistema eléctrico.
Si el remolque tiene un conector de 7 contac-
tos, habrá que utilizar un cable adaptador
adecuado. En este caso, la función del pin 10
no estará disponible.
Consumo eléctrico máximo del remolque
Luces de freno (en total)84 vatios
Intermitente, en cada lado42 vatios
Luces de posición (en total)100 vatios
Luces traseras (en total)42 vatios
Luz trasera antiniebla42 vatios
¡No exceda nunca los valores indicados! Aviso
● Si la s

luces traseras del remolque no están
conectadas correctamente, podría resultar
dañada la electrónica del vehículo. ●
Si el r emo

lque consume demasiada energía
eléctrica, podría resultar dañada la electróni-
ca del vehículo.
● No conecte nunca el sistema eléctrico del
remol
que directamente a las conexiones eléc-
tricas de los grupos ópticos traseros ni a
otras fuentes de alimentación. Utilice única-
mente las conexiones previstas para la ali-
mentación de corriente del remolque. Cabezal esférico del dispositivo de re-
mol
que* Las instrucciones de desmontaje y montaje
del
c
abez

al esférico del dispositivo de remol-
que van junto al cabezal esférico. ATENCIÓN
El cabezal esférico del dispositivo de remol-
que tiene que es t

ar bien sujeto para evitar
que salga despedido en caso de una manio-
bra brusca y cause lesiones a los ocupantes. Aviso
● Por r az

ones legales, en caso de circular sin
remolque habrá que desmontar el cabezal es-
férico si impide ver la matrícula. Conducir con un remolque

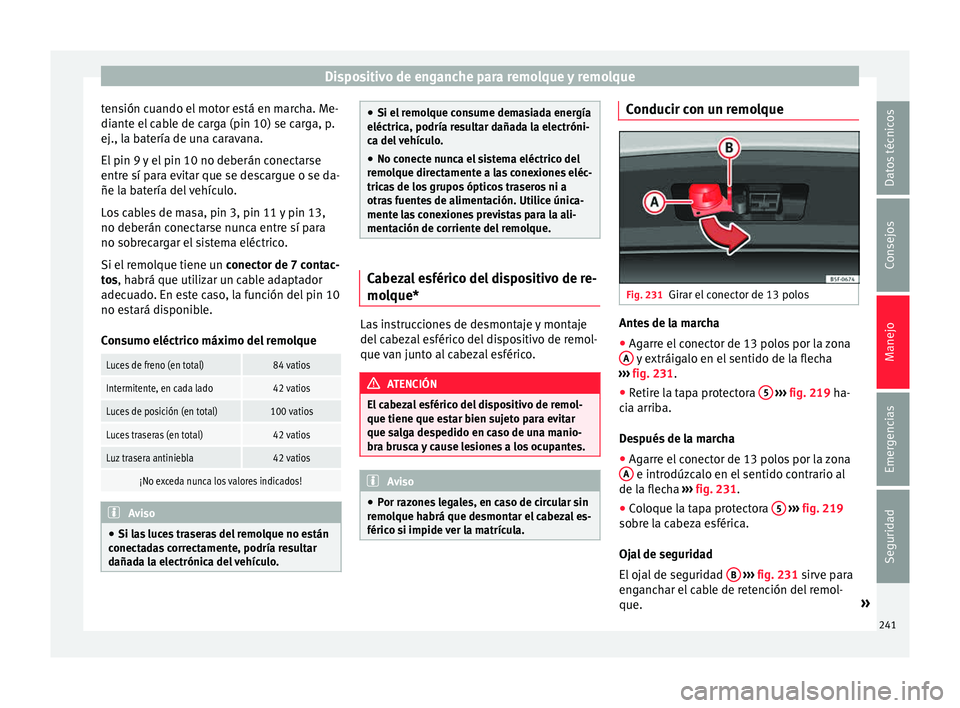

Fig. 231
Girar el conector de 13 polos Antes de la marcha
●
Agarre el conector de 13 polos por la zona
A y extráigalo en el sentido de la flecha
› ›
›

fig. 231.
● Retire la tapa protectora 5
› ›
› fig. 219
ha-
cia arriba.
Después de la marcha
● Agarre el conector de 13 polos por la zona
A e introdúzcalo en el sentido contrario al
de l a fl
ec

ha ››› fig. 231.
● Coloque la tapa protectora 5
› ›
›

fig. 219
sobre la cabeza esférica.
Ojal de seguridad
El ojal de seguridad B
› ›
› fig. 231
sirve para
enganchar el cable de retención del remol-
que. »
241
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
Al engancharlo en el ojal de seguridad, el ca-
b l
e de r
etención debe combarse en todas las
posiciones del remolque frente al vehículo
(curvas pronunciadas, marcha atrás, etc.).
Faros
El frontal del vehículo se puede elevar al te-
ner acoplado el remolque y la luz puede des-
lumbrar al resto del tráfico.
Adapte la altura de los faros con el regulador
giratorio de alcance luminoso 1)
. ATENCIÓN
● ¡No utilic e nu

nca el ojal de seguridad para
remolcar!
● Adapte la velocidad de marcha al estado de
la ca
lzada y a la situación del tráfico.
● Los trabajos en el sistema eléctrico deben
ser rea
lizados únicamente por talleres espe-
cializados.
● No se debe conectar nunca directamente el
sis
tema eléctrico del remolque a las conexio-
nes eléctricas de las luces posteriores u otras
fuentes de corriente.
● Después de enganchar el remolque y co-
nectar el enc
hufe, se debe comprobar el fun-
cionamiento de las luces posteriores del re-
molque. Aviso
● Si ex i

ste un fallo en la iluminación del re-
molque, compruebe los fusibles en la caja de
fusibles del tablero de instrumentos
›››  pág. 57.
● Debido al contacto del cable de retención
con el oj
al de seguridad se puede producir un
desgaste mecánico de la protección de la su-
perficie del ojal. Este desgaste no representa
ningún impedimento en el funcionamiento
del ojal de seguridad ni ningún fallo, y está
excluido de la garantía.
● Al acoplar y desacoplar el remolque, deberá
est
ar aplicado el freno de mano del vehículo
de tracción. Sistema de alarma antirrobo
Con el vehículo bloqueado, se activa la alar-
m
a c
uando se int

errumpe la conexión eléctri-
ca con el remolque.
Desactive siempre el sistema de alarma anti-
rrobo antes de acoplar o desacoplar un re-
molque ›››
pág. 127. Condiciones para la integración de un remol-
que en el si

stema de alarma antirrobo.
● El vehículo está equipado de fábrica con un
sis
tema de alarma antirrobo y un dispositivo
de enganche para remolque.
● El remolque está conectado eléctricamente
a través del
conector del remolque con el ve-
hículo de tracción.
● El sistema eléctrico del vehículo y del re-
molque e
stá dispuesto para el funcionamien-
to.
● El vehículo está bloqueado con la llave de
contact
o y el sistema de alarma antirrobo es-
tá activado. CUIDADO
Por motivos técnicos, los remolques con lu-
ce s

posteriores de LED no están integrados
en el sistema de alarma antirrobo. Consejos para la conducción
La conducción con remolque exige una mayor
pr
ec
auc

ión.
Distribución del peso
La distribución del peso no es la adecuada si
el vehículo va vacío y el remolque cargado.
Si, a pesar de todo, tiene que hacer un viaje 1)
No es válido para vehículos con faros de bixenón.
242

Dispositivo de enganche para remolque y remolque
en estas condiciones, conduzca muy despa-
c io
.
V
elocidad
Al circular a mayor velocidad, empeora la es-
tabilidad del conjunto vehículo tractor/remol-
que. Por este motivo, si las condiciones de la
calzada o las condiciones meteorológicas
son adversas (peligro si hay vientos fuertes)
no debería conducirse al límite de la veloci-
dad máxima permitida. Esta recomendación
es aplicable sobre todo en casos de pendien-
te pronunciada.
En cualquier caso, la velocidad deberá redu-
cirse inmediatamente al menor movimiento
de balanceo del remolque. No intente nunca
“enderezar” el conjunto vehículo tractor/re-
molque acelerando.
Frene a tiempo. Cuando se trate de un remol-
que con freno por energía cinética, frene pri-
mero suavemente y, a continuación, con rapi-
dez. De esta forma evitará tirones que se ori-
ginarían al bloquearse las ruedas del remol-
que. Al conducir por pendientes pronuncia-
das, cambie pronto a una marcha más corta
para aprovechar el freno motor.
Recalentamiento
A temperaturas muy altas y en una subida
prolongada, rodando con una marcha corta y
a un régimen de revoluciones elevado del
motor, conviene observar el indicador de temperatura del líquido refrigerante
››› pág. 113.
Control electrónico de estabilidad*
El sistema ESC* ayuda a estabilizar el remol-

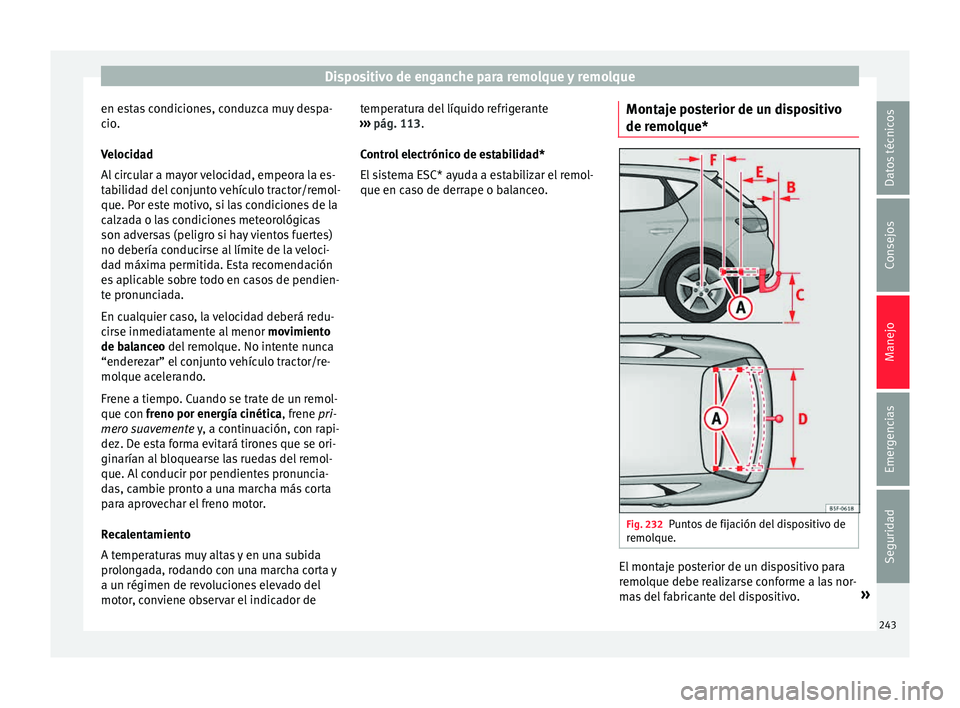

que en caso de derrape o balanceo. Montaje posterior de un dispositivo
de remol
que* Fig. 232
Puntos de fijación del dispositivo de
r emo
l

que. El montaje posterior de un dispositivo para
r
emo
l

que debe realizarse conforme a las nor-
mas del fabricante del dispositivo. »
243
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo

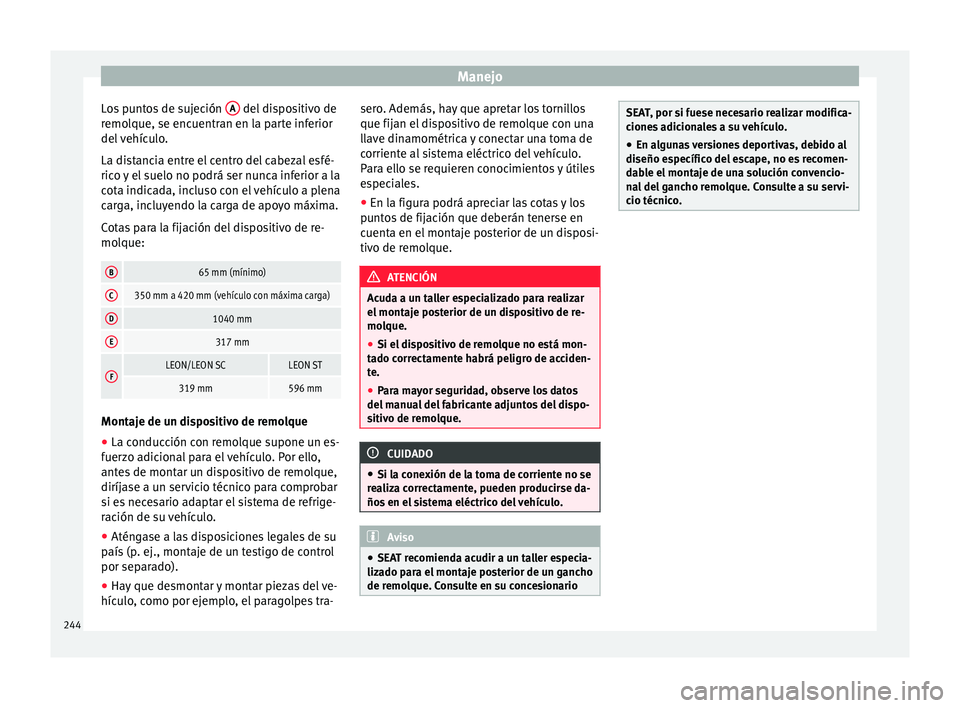

Los puntos de sujeción A del dispositivo de
r emo
l
que, se encuentran en la parte inferior
del vehículo.
La distancia entre el centro del cabezal esfé-
rico y el suelo no podrá ser nunca inferior a la
cota indicada, incluso con el vehículo a plena
carga, incluyendo la carga de apoyo máxima.
Cotas para la fijación del dispositivo de re-
molque:
B65 mm (mínimo)
C350 mm a 420 mm (vehículo con máxima carga)
D1040 mm
E317 mm
FLEON/LEON SCLEON ST
319 mm596 mm Montaje de un dispositivo de remolque
●
La conducción con remolque supone un es-
f uer
z

o adicional para el vehículo. Por ello,
antes de montar un dispositivo de remolque,
diríjase a un servicio técnico para comprobar
si es necesario adaptar el sistema de refrige-
ración de su vehículo.
● Aténgase a las disposiciones legales de su
país (p
. ej., montaje de un testigo de control
por separado).
● Hay que desmontar y montar piezas del ve-
hículo
, como por ejemplo, el paragolpes tra- sero. Además, hay que apretar los tornillos
que fijan el di

spositivo de remolque con una
llave dinamométrica y conectar una toma de
corriente al sistema eléctrico del vehículo.
Para ello se requieren conocimientos y útiles
especiales.
● En la figura podrá apreciar las cotas y los
punt
os de fijación que deberán tenerse en
cuenta en el montaje posterior de un disposi-
tivo de remolque. ATENCIÓN
Acuda a un taller especializado para realizar
el mont aj

e posterior de un dispositivo de re-
molque.
● Si el dispositivo de remolque no está mon-
tado c
orrectamente habrá peligro de acciden-
te.
● Para mayor seguridad, observe los datos
del manua
l del fabricante adjuntos del dispo-
sitivo de remolque. CUIDADO
● Si la c one

xión de la toma de corriente no se
realiza correctamente, pueden producirse da-
ños en el sistema eléctrico del vehículo. Aviso
● SEA T r

ecomienda acudir a un taller especia-
lizado para el montaje posterior de un gancho
de remolque. Consulte en su concesionario SEAT, por si fuese necesario realizar modifica-
cione
s

adicionales a su vehículo.
● En algunas versiones deportivas, debido al
diseño es
pecífico del escape, no es recomen-
dable el montaje de una solución convencio-
nal del gancho remolque. Consulte a su servi-
cio técnico. 244

Cuidado y mantenimiento
Consejos
C uid
a
do y mantenimiento

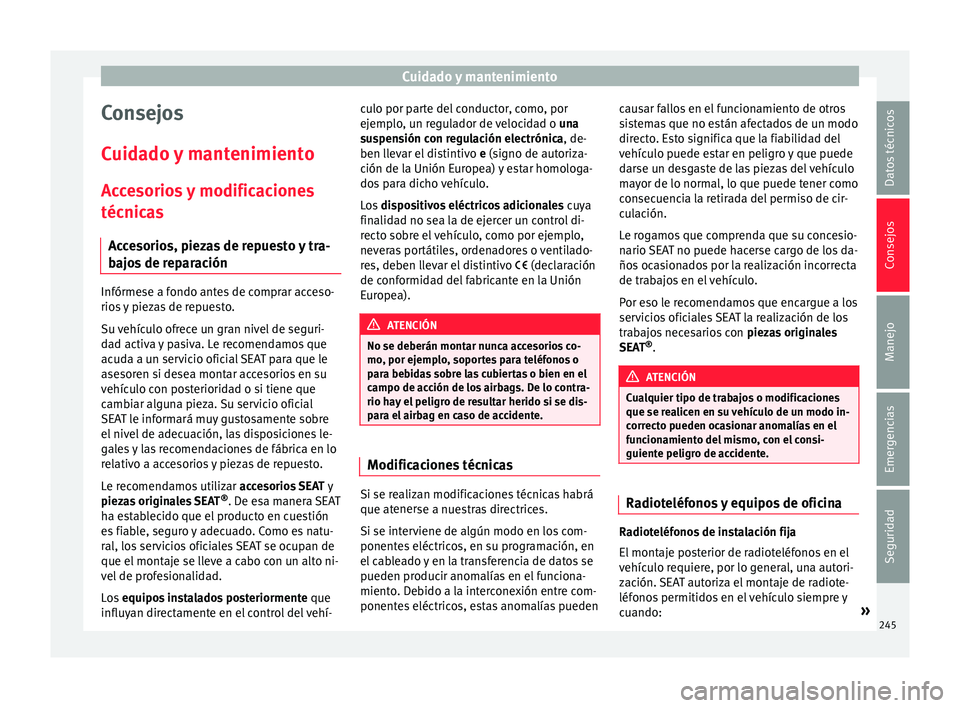

Accesorios y modificaciones
técnicas Accesorios, piezas de repuesto y tra-
bajos de reparación Infórmese a fondo antes de comprar acceso-
rio
s


y piezas de repuesto.
Su vehículo ofrece un gran nivel de seguri-
dad activa y pasiva. Le recomendamos que
acuda a un servicio oficial SEAT para que le
asesoren si desea montar accesorios en su
vehículo con posterioridad o si tiene que
cambiar alguna pieza. Su servicio oficial
SEAT le informará muy gustosamente sobre
el nivel de adecuación, las disposiciones le-
gales y las recomendaciones de fábrica en lo
relativo a accesorios y piezas de repuesto.
Le recomendamos utilizar accesorios SEAT y
piezas originales SEAT ®
. De esa manera SEAT
ha establecido que el producto en cuestión
es fiable, seguro y adecuado. Como es natu-
ral, los servicios oficiales SEAT se ocupan de
que el montaje se lleve a cabo con un alto ni-
vel de profesionalidad.
Los equipos instalados posteriormente que
influyan directamente en el control del vehí- culo por parte del conductor, como, por
ejemplo

, un regulador de velocidad o una
suspensión con regulación electrónica, de-
ben llevar el distintivo e (signo de autoriza-
ción de la Unión Europea) y estar homologa-
dos para dicho vehículo.
Los dispositivos eléctricos adicionales cuya
finalidad no sea la de ejercer un control di-
recto sobre el vehículo, como por ejemplo,
neveras portátiles, ordenadores o ventilado-
res, deben llevar el distintivo  (declaración
de conformidad del fabricante en la Unión
Europea). ATENCIÓN
No se deberán montar nunca accesorios co-
mo, por ej emp

lo, soportes para teléfonos o
para bebidas sobre las cubiertas o bien en el
campo de acción de los airbags. De lo contra-
rio hay el peligro de resultar herido si se dis-
para el airbag en caso de accidente. Modificaciones técnicas
Si se realizan modificaciones técnicas habrá
que at
ener
se a nue

stras directrices.
Si se interviene de algún modo en los com-
ponentes eléctricos, en su programación, en
el cableado y en la transferencia de datos se
pueden producir anomalías en el funciona-
miento. Debido a la interconexión entre com-
ponentes eléctricos, estas anomalías pueden causar fallos en el funcionamiento de otros
sis

temas que no están afectados de un modo
directo. Esto significa que la fiabilidad del
vehículo puede estar en peligro y que puede
darse un desgaste de las piezas del vehículo
mayor de lo normal, lo que puede tener como
consecuencia la retirada del permiso de cir-
culación.
Le rogamos que comprenda que su concesio-
nario SEAT no puede hacerse cargo de los da-
ños ocasionados por la realización incorrecta
de trabajos en el vehículo.
Por eso le recomendamos que encargue a los
servicios oficiales SEAT la realización de los
trabajos necesarios con piezas originales
SEAT ®
. ATENCIÓN
Cualquier tipo de trabajos o modificaciones
que se re a

licen en su vehículo de un modo in-
correcto pueden ocasionar anomalías en el
funcionamiento del mismo, con el consi-
guiente peligro de accidente. Radioteléfonos y equipos de oficina
Radioteléfonos de instalación fija
El
mont
aj

e posterior de radioteléfonos en el
vehículo requiere, por lo general, una autori-
zación. SEAT autoriza el montaje de radiote-
léfonos permitidos en el vehículo siempre y
cuando: »
245
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Consejos

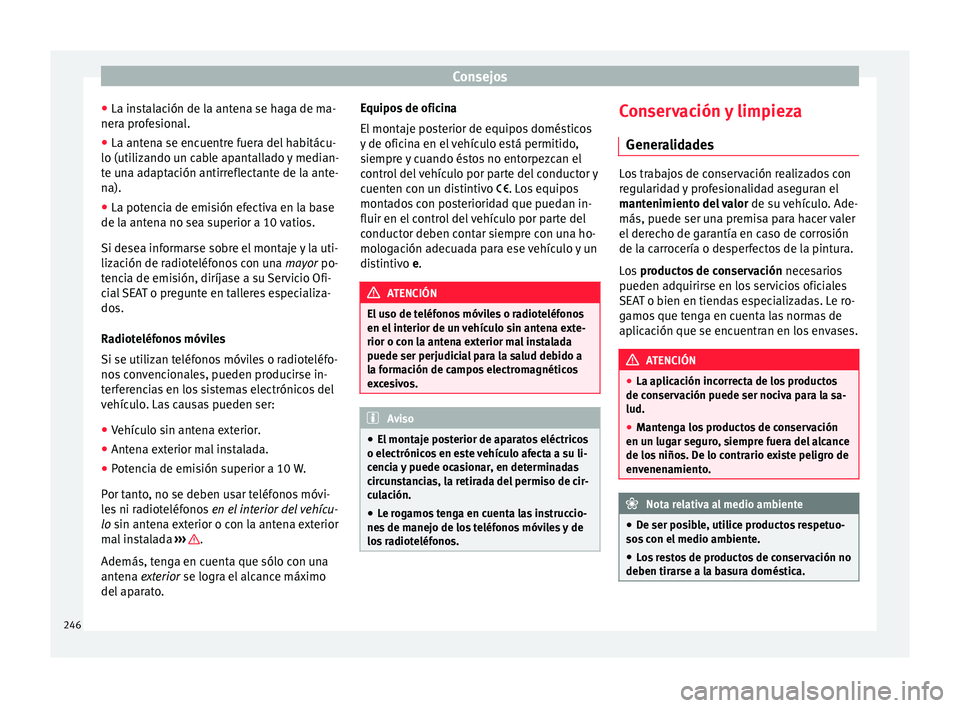

● La in s
t
alación de la antena se haga de ma-
nera profesional.
● La antena se encuentre fuera del habitácu-
lo (utilizando u
n cable apantallado y median-
te una adaptación antirreflectante de la ante-
na).
● La potencia de emisión efectiva en la base
de la anten
a no sea superior a 10 vatios.
Si desea informarse sobre el montaje y la uti-
lización de radioteléfonos con una mayor po-
tencia de emisión, diríjase a su Servicio Ofi-
cial SEAT o pregunte en talleres especializa-
dos.
Radioteléfonos móviles
Si se utilizan teléfonos móviles o radioteléfo-
nos convencionales, pueden producirse in-
terferencias en los sistemas electrónicos del
vehículo. Las causas pueden ser:
● Vehículo sin antena exterior.
● Antena exterior mal instalada.
● Potencia de emisión superior a 10 W.
Por tant
o, no se deben usar teléfonos móvi-
les ni radioteléfonos en el interior del vehícu-
lo sin antena exterior o con la antena exterior
mal instalada ››› .
Además, t en
g

a en cuenta que sólo con una
antena exterior se logra el alcance máximo
del aparato. Equipos de oficina
El montaj

e posterior de equipos domésticos
y de oficina en el vehículo está permitido,
siempre y cuando éstos no entorpezcan el
control del vehículo por parte del conductor y
cuenten con un distintivo . Los equipos
montados con posterioridad que puedan in-
fluir en el control del vehículo por parte del
conductor deben contar siempre con una ho-
mologación adecuada para ese vehículo y un
distintivo e. ATENCIÓN
El uso de teléfonos móviles o radioteléfonos
en el int erior de u

n vehículo sin antena exte-
rior o con la antena exterior mal instalada
puede ser perjudicial para la salud debido a
la formación de campos electromagnéticos
excesivos. Aviso
● El mont aj

e posterior de aparatos eléctricos
o electrónicos en este vehículo afecta a su li-
cencia y puede ocasionar, en determinadas
circunstancias, la retirada del permiso de cir-
culación.
● Le rogamos tenga en cuenta las instruccio-
nes de m
anejo de los teléfonos móviles y de
los radioteléfonos. Conservación y limpieza
Gener a
lid

ades Los trabajos de conservación realizados con
re
gu

laridad y profesionalidad aseguran el
mantenimiento del valor de su vehículo. Ade-
más, puede ser una premisa para hacer valer
el derecho de garantía en caso de corrosión
de la carrocería o desperfectos de la pintura.
Los productos de conservación necesarios
pueden adquirirse en los servicios oficiales
SEAT o bien en tiendas especializadas. Le ro-
gamos que tenga en cuenta las normas de
aplicación que se encuentran en los envases. ATENCIÓN
● La aplic ac

ión incorrecta de los productos
de conservación puede ser nociva para la sa-
lud.
● Mantenga los productos de conservación
en un lugar se
guro, siempre fuera del alcance
de los niños. De lo contrario existe peligro de
envenenamiento. Nota relativa al medio ambiente
● De ser po s

ible, utilice productos respetuo-
sos con el medio ambiente.
● Los restos de productos de conservación no
deben tirar
se a la basura doméstica.246

Cuidado y mantenimiento
Conservación exterior del vehí-
c u
lo
Lav
ar el vehículo Cuanto más tiempo permanezcan sobre la
carr
oc

ería los restos de insectos, excremen-
tos de pájaros, resinas de árboles, polvos in-
dustriales y de la carretera, manchas de al-
quitrán, partículas de hollín, sal antihielo y
otro tipo de suciedad agresiva, más persis-
tentes serán sus efectos destructivos. Las al-
tas temperaturas debidas, por ejemplo, a una
radiación solar intensa, refuerzan el efecto
cáustico.
Una vez finalizado el periodo invernal, en el
que se utilizan sales antihielo, se deberían
lavar a fondo los bajos del vehículo.
Túneles de lavado automáticos
Antes de lavar el vehículo en un túnel de la-
vado automático hay que tener en cuenta las
medidas de precaución que se deben tomar
siempre (cerrar las ventanillas y el techo). En
el caso de que en su vehículo se hayan mon-
tado piezas especiales, por ejemplo, espói-
ler, portaequipajes o antena para radio, se
recomienda que hable primero con el encar-
gado del túnel de lavado.
Para el lavado, escoja túneles de lavado sin
cepillos. Lavado del vehículo con aparatos de limpie-
za de a
lt

a presión
Si lava el vehículo con un aparato de limpie-
za de alta presión deberá tener muy en cuen-
ta las instrucciones de manejo del aparato.
Lo anterior es de especial importancia en lo
que se refiere a la presión y a la distancia
que se mantiene con respecto al vehículo al
aplicar el chorro de agua. Mantenga la sufi-
ciente distancia con respecto a materiales
blandos, como tubos flexibles de goma o ma-
terial aislante, así como con respecto a los
sensores de la ayuda de aparcamiento* que
se encuentran en el parachoques trasero.
No utilice en ningún caso pulverizadores cir-
culares ni fresas para eliminar la suciedad .
Lavado a mano del vehículo
Si lava a mano el vehículo, ablande primero
la suciedad con agua abundante y elimínela,
en lo posible, aclarando con agua.
A continuación hay que limpiar el vehículo
con una esponja blanda, un guante de lava-
do o un cepillo de lavado haciendo poca pre-
sión. Se debe lavar el vehículo de arriba ha-
cia abajo, empezando por el techo. Sólo en
el caso de que la suciedad no pueda elimi-
narse con agua, utilice jabón.
Limpie a fondo y con frecuencia la esponja o
el guante para lavar. Las partes más sucias, como ruedas, apoya-
piés, etc. de
berán limpiarse en último lugar.
Utilice otra esponja para hacerlo. ATENCIÓN
● Lave el

vehículo sólo si el encendido está
desconectado. De lo contrario existe peligro
de accidente.
● Protéjase manos y brazos para no herirse
con pieza
s de metal puntiagudas o cortantes
cuando limpie los bajos del vehículo, la parte
interior de los pasos de rueda o los embelle-
cedores de la ruedas. De lo contrario existe el
riesgo de cortarse.
● Al lavar el vehículo en invierno: el agua y el
hielo en el si
stema de frenos pueden reducir
la eficacia de frenado: ¡riesgo de sufrir un ac-
cidente! CUIDADO
● No lav e el

vehículo si éste está expuesto a
una radiación solar intensa, ya que, de hacer-
lo así, existe el peligro de dañar la pintura.
● No utilice esponjas para limpiar restos de
insecto
s ni esponjas de cocina con una super-
ficie áspera, o similares. Podría dañar la su-
perficie.
● A intervalos regulares, por ejemplo, cuando
repos
te, debería eliminar la suciedad que se
haya incrustado en los faros (como restos de
insectos). No limpie nunca los faros con una » 247
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Consejos
esponja o con un paño secos, sino sólo ha-
biéndo
lo
s mojado en agua. El mejor resultado
se obtiene utilizando agua con jabón.
● Los neumáticos no deberán limpiarse en
ningún ca
so con pulverizadores circulares.
Puede originarse daños incluso si la distancia
parece ser suficiente y aunque el tiempo de
aplicación sea muy corto.
● Si lava el vehículo en un túnel de lavado au-
tomático
, deberá replegar los retrovisores ex-
teriores para evitar que se dañen. Los retrovi-
sores de replegado eléctrico no deben des-
plegarse y replegarse con la mano, sino sólo
eléctricamente. CUIDADO
● Si lav a el

vehículo en un túnel de lavado au-
tomático y quiere evitar que los brazos porta-
escobillas puedan ser desplazados hacia la
parte superior del parabrisas, se recomienda
que realice el siguiente proceso para blo-
quearlos:
–el capó debe estar cerrado
– conecte y desconecte el encendido
– presione la palanca del limpiaparabrisas
brevemente hacia el frente (función lava-
parabrisas). Los brazos limpiaparabrisas
quedarán bloqueados. Nota relativa al medio ambiente
Lave el vehículo sólo en los lugares previstos
par a e

ste fin. Dichas zonas están preparadas para evitar que pase a la canalización el agua
que se utiliz
a p

ara el lavado, que puede estar
contaminada con aceite. En algunos lugares
está incluso prohibido lavar el vehículo fuera
de las zonas previstas para este fin. Sensores y lentes de las cámaras
●
Quite la nieve con una escobilla de mano y
el hielo , pr

eferentemente, con un aerosol an-
tihielo.
● Limpie los sensores con productos de lim-
pieza s in di

solvente y un trapo suave y seco.
● Humedezca la lente de la cámara con un
limpiacri
stales convencional que contenga
alcohol y límpiela con un trapo seco. En el ca-
so del active lane assist*, el área de delante
de la lente queda limpio normalmente con el
lavaparabrisas. CUIDADO
● Cuando l av

e el vehículo con un limpiador a
presión:
–Mantenga suficiente separación con los
sensores de los parachoques anterior y
posterior.
– No limpie las lentes de la cámara ni el
área a su alrededor con el limpiador a
presión.
● Nunca utilice agua templada ni caliente pa-
ra retir
ar la nieve y el hielo de la lente de la cámara de marcha atrás, pues podría agrietar
la l
ent

e.
● Nunca utilice productos de conservación
con efect
os abrasivos para limpiar la lente. Conservar y abrillantar
Conservación
La aplic
ac

ión de productos de conservación
protege la pintura del vehículo. A partir del
momento en que el agua no forma perlas de
un modo evidente sobre la capa de pintura
limpia del vehículo, se debería proteger de
nuevo esta última aplicando un producto de
conservación de cera dura de buena calidad.
Aunque en el túnel de lavado automático
aplique con regularidad un conservante de
cera, le recomendamos que proteja la capa
de pintura aplicando cera dura un mínimo de
dos veces al año.
Los restos de insectos que se quedan pega-
dos, sobre todo en la época cálida del año,
en la zona delantera del capó y en el para-
choques delantero, pueden eliminarse con
mucha mayor facilidad de una capa de pintu-
ra que haya sido tratada hace poco con pro-
ductos de conservación.
248
