Seat Leon 5D 2016 Betriebsanleitung (in German)

Fahrerassistenzsysteme

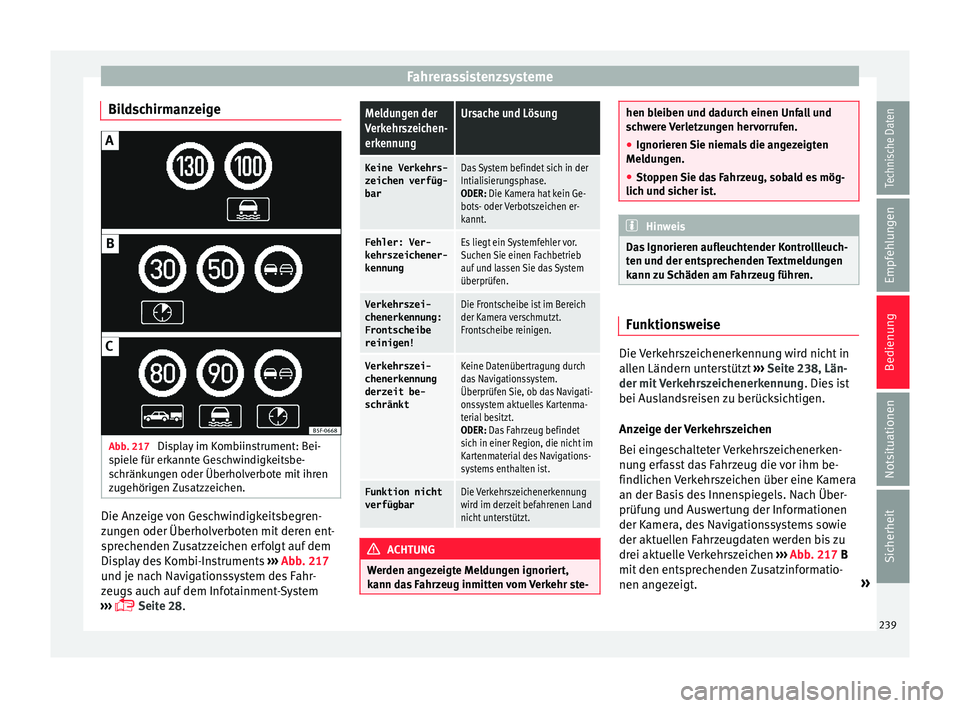

Bildschirmanzeige Abb. 217
Display im Kombiinstrument: Bei-
s piel
e für erk
annte Geschwindigkeitsbe-
schränkungen oder Überholverbote mit ihren
zugehörigen Zusatzzeichen. Die Anzeige von Geschwindigkeitsbegren-
z
u
n

gen oder Überholverboten mit deren ent-
sprechenden Zusatzzeichen erfolgt auf dem
Display des Kombi-Instruments ››› Abb. 217
und je nach Navigationssystem des Fahr-
zeugs auch auf dem Infotainment-System
›››  Seite 28.
Meldungen der
Verkehrszeichen-
erkennungUrsache und Lösung
Keine Verkehrs-
zeichen verfüg‐
barDas System befindet sich in der
Intialisierungsphase.
ODER: Die Kamera hat kein Ge-
bots- oder Verbotszeichen er-
kannt.
Fehler: Ver- kehrszeichener‐
kennungEs liegt ein Systemfehler vor.
Suchen Sie einen Fachbetrieb
auf und lassen Sie das System
überprüfen.
Verkehrszei-chenerkennung:
Frontscheibe
reinigen!Die Frontscheibe ist im Bereich
der Kamera verschmutzt.
Frontscheibe reinigen.
Verkehrszei-chenerkennung
derzeit be-
schränktKeine Datenübertragung durch
das Navigationssystem.
Überprüfen Sie, ob das Navigati-
onssystem aktuelles Kartenma-
terial besitzt.
ODER: Das Fahrzeug befindet
sich in einer Region, die nicht im
Kartenmaterial des Navigations-
systems enthalten ist.
Funktion nicht
verfügbarDie Verkehrszeichenerkennung
wird im derzeit befahrenen Land
nicht unterstützt. ACHTUNG
Werden angezeigte Meldungen ignoriert,
kann d a

s Fahrzeug inmitten vom Verkehr ste- hen bleiben und dadurch einen Unfall und
sc
h

were Verletzungen hervorrufen.
● Ignorieren Sie niemals die angezeigten
Meldu
ngen.
● Stoppen Sie das Fahrzeug, sobald es mög-
lich und s
icher ist. Hinweis
Das Ignorieren aufleuchtender Kontrollleuch-
t en u nd der ent

sprechenden Textmeldungen
kann zu Schäden am Fahrzeug führen. Funktionsweise
Die Verkehrszeichenerkennung wird nicht in
al
l
en Ländern u

nterstützt ››› Seite 238, Län-
der mit Verkehrszeichenerkennung . Dies ist
bei Auslandsreisen zu berücksichtigen.
Anzeige der Verkehrszeichen
Bei eingeschalteter Verkehrszeichenerken-
nung erfasst das Fahrzeug die vor ihm be-
findlichen Verkehrszeichen über eine Kamera
an der Basis des Innenspiegels. Nach Über-
prüfung und Auswertung der Informationen
der Kamera, des Navigationssystems sowie
der aktuellen Fahrzeugdaten werden bis zu
drei aktuelle Verkehrszeichen ››› Abb. 217 B
mit den entsprechenden Zusatzinformatio-
nen angezeigt. »
239
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

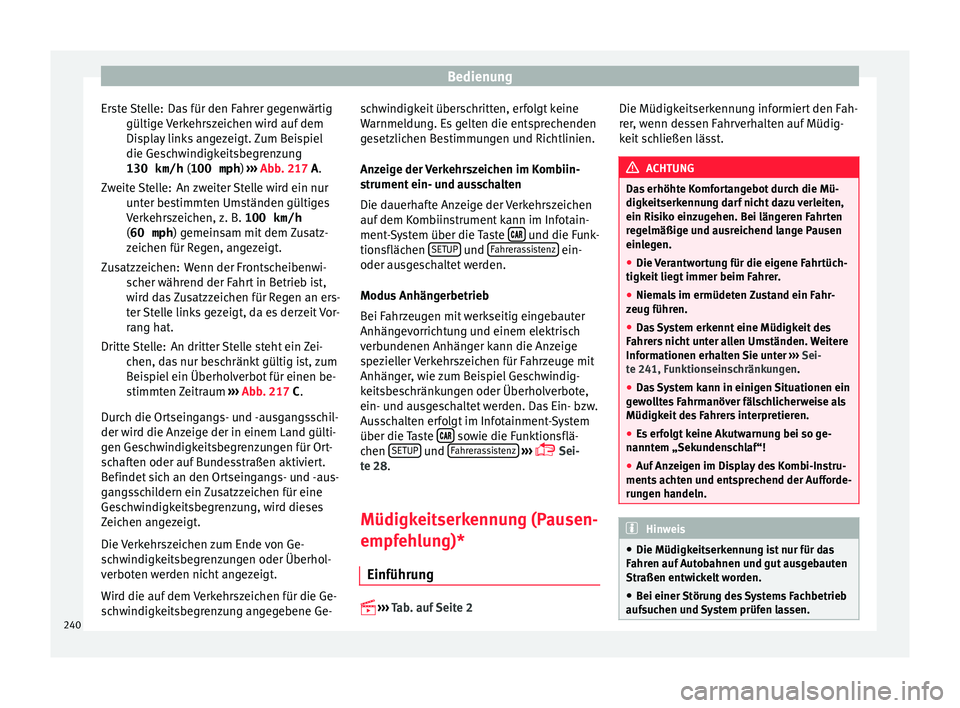

Das für den Fahrer gegenwärtig
gültig e
V
erkehrszeichen wird auf dem
Display links angezeigt. Zum Beispiel
die Geschwindigkeitsbegrenzung
130 km/h (100 mph) ››› Abb. 217 A.
An zweiter Stelle wird ein nur
unter bestimmten Umständen gültiges
Verkehrszeichen, z. B. 100 km/h
(60 mph ) gemeinsam mit dem Zusatz-
zeichen für Regen, angezeigt.
Wenn der Frontscheibenwi-
scher während der Fahrt in Betrieb ist,
wird das Zusatzzeichen für Regen an ers-
ter Stelle links gezeigt, da es derzeit Vor-
rang hat.
An dritter Stelle steht ein Zei-
chen, das nur beschränkt gültig ist, zum
Beispiel ein Überholverbot für einen be-
stimmten Zeitraum ››› Abb. 217 C.
Durch die Ortseingangs- und -ausgangsschil-
der wird die Anzeige der in einem Land gülti-
gen Geschwindigkeitsbegrenzungen für Ort-
schaften oder auf Bundesstraßen aktiviert.
Befindet sich an den Ortseingangs- und -aus-
gangsschildern ein Zusatzzeichen für eine
Geschwindigkeitsbegrenzung, wird dieses
Zeichen angezeigt.
Die Verkehrszeichen zum Ende von Ge-
schwindigkeitsbegrenzungen oder Überhol-
verboten werden nicht angezeigt.
Wird die auf dem Verkehrszeichen für die Ge-
schwindigkeitsbegrenzung angegebene Ge- Erste Stelle:
Zweite Stelle:
Zusatzzeichen:
Dritte Stelle: schwindigkeit überschritten, erfolgt keine
Warnmeldu
ng. Es gelten die entsprechenden
gesetzlichen Bestimmungen und Richtlinien.
Anzeige der Verkehrszeichen im Kombiin-
strument ein- und ausschalten
Die dauerhafte Anzeige der Verkehrszeichen
auf dem Kombiinstrument kann im Infotain-
ment-System über die Taste  und die Funk-
tion sfläc
hen S

ETUP und
F
ahr
er assistenz ein-
oder au sg
e
schaltet werden.
Modus Anhängerbetrieb
Bei Fahrzeugen mit werkseitig eingebauter Anhängevorrichtung und einem elektrisch
verbundenen Anhänger kann die Anzeige
spezieller Verkehrszeichen für Fahrzeuge mit
Anhänger, wie zum Beispiel Geschwindig-
keitsbeschränkungen oder Überholverbote,
ein- und ausgeschaltet werden. Das Ein- bzw.
Ausschalten erfolgt im Infotainment-System
über die Taste  sowie die Funktionsflä-
c hen S
ETUP und
F
ahr
er
assistenz
› ›
›
 Sei-
t
e 28.
Müdigkeitserkennung (Pausen-
empfehlu
ng)*
Einführung 

›› ›

Tab. auf Seite 2 Die Müdigkeitserkennung informiert den Fah-
rer
, w

enn dessen Fahrverhalten auf Müdig-
keit schließen lässt. ACHTUNG
Das erhöhte Komfortangebot durch die Mü-
digkeit serk

ennung darf nicht dazu verleiten,
ein Risiko einzugehen. Bei längeren Fahrten
regelmäßige und ausreichend lange Pausen
einlegen.
● Die Verantwortung für die eigene Fahrtüch-
tigkeit lie
gt immer beim Fahrer.
● Niemals im ermüdeten Zustand ein Fahr-
zeug führen.
● Da

s System erkennt eine Müdigkeit des
Fahrer
s nicht unter allen Umständen. Weitere
Informationen erhalten Sie unter ››› Sei-
te 241, Funktionseinschränkungen.
● Das System kann in einigen Situationen ein
gewo
lltes Fahrmanöver fälschlicherweise als
Müdigkeit des Fahrers interpretieren.
● Es erfolgt keine Akutwarnung bei so ge-
nanntem „Sek
undenschlaf“!
● Auf Anzeigen im Display des Kombi-Instru-
ments ac
hten und entsprechend der Aufforde-
rungen handeln. Hinweis
● Die Müdigkeit serk

ennung ist nur für das
Fahren auf Autobahnen und gut ausgebauten
Straßen entwickelt worden.
● Bei einer Störung des Systems Fachbetrieb
aufsuc
hen und System prüfen lassen.240

Fahrerassistenzsysteme

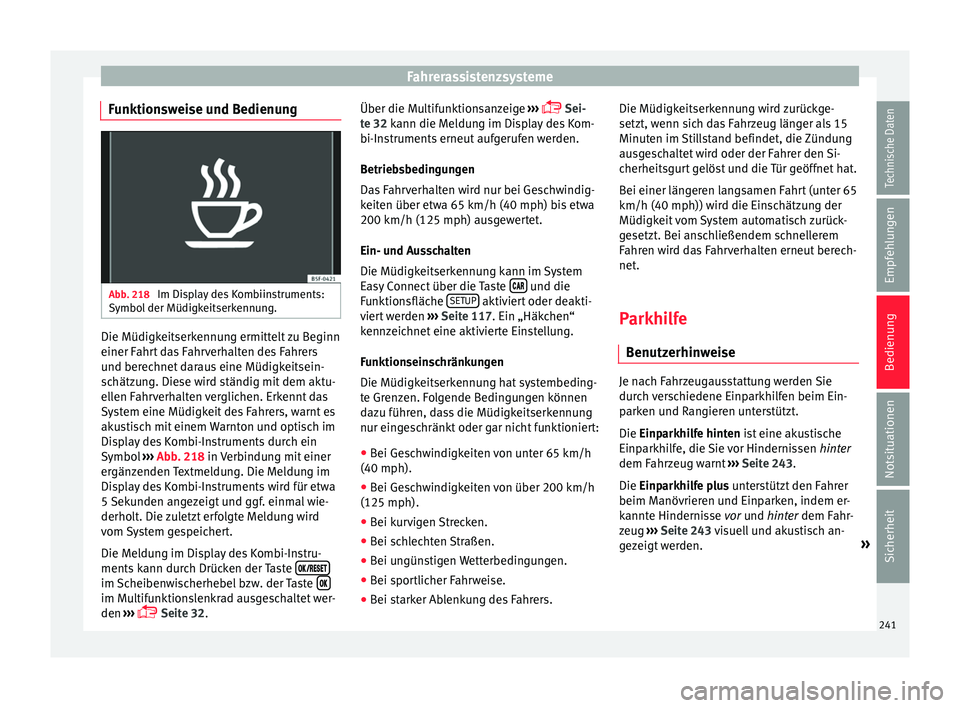

Funktionsweise und Bedienung Abb. 218
Im Display des Kombiinstruments:
S ymbo
l
der Müdigkeitserkennung. Die Müdigkeitserkennung ermittelt zu Beginn
einer F
ahr
t

das Fahrverhalten des Fahrers
und berechnet daraus eine Müdigkeitsein-
schätzung. Diese wird ständig mit dem aktu-
ellen Fahrverhalten verglichen. Erkennt das
System eine Müdigkeit des Fahrers, warnt es
akustisch mit einem Warnton und optisch im
Display des Kombi-Instruments durch ein
Symbol ››› Abb. 218 in Verbindung mit einer
ergänzenden Textmeldung. Die Meldung im
Display des Kombi-Instruments wird für etwa
5 Sekunden angezeigt und ggf. einmal wie-
derholt. Die zuletzt erfolgte Meldung wird
vom System gespeichert.
Die Meldung im Display des Kombi-Instru-
ments kann durch Drücken der Taste im Scheibenwischerhebel bzw. der Taste

 im Multifunktionslenkrad ausgeschaltet wer-
den
››
›

 Seite 32. Über die Multifunktionsanzeige
›››

 Sei-
te 32 kann die Meldung im Display des Kom-
bi-Instruments erneut aufgerufen werden.
Betriebsbedingungen
Das Fahrverhalten wird nur bei Geschwindig-
keiten über etwa 65 km/h (40 mph) bis etwa
200 km/h (125 mph) ausgewertet.
Ein- und Ausschalten
Die Müdigkeitserkennung kann im System
Easy Connect über die Taste  und die
F u
nktion

sfläche SETUP aktiviert oder deakti-
v ier
t
werden ››› Seite 117. Ein „Häkchen“
kennzeichnet eine aktivierte Einstellung.
Funktionseinschränkungen
Die Müdigkeitserkennung hat systembeding-
te Grenzen. Folgende Bedingungen können
dazu führen, dass die Müdigkeitserkennung
nur eingeschränkt oder gar nicht funktioniert:
● Bei Geschwindigkeiten von unter 65 km/h
(40 mph).
● Bei Geschwindigkeiten von über 200 km/h
(125 mph).
● Bei kurvigen Strecken.
● Bei schlechten Straßen.
● Bei ungünstigen Wetterbedingungen.
● Bei sportlicher Fahrweise.
● Bei starker Ablenkung des Fahrers. Die Müdigkeitserkennung wird zurückge-
setzt, wenn s

ich das Fahrzeug länger als 15
Minuten im Stillstand befindet, die Zündung
ausgeschaltet wird oder der Fahrer den Si-
cherheitsgurt gelöst und die Tür geöffnet hat.
Bei einer längeren langsamen Fahrt (unter 65
km/h (40 mph)) wird die Einschätzung der
Müdigkeit vom System automatisch zurück-
gesetzt. Bei anschließendem schnellerem
Fahren wird das Fahrverhalten erneut berech-
net.
Parkhilfe
Benutzerhin
weise Je nach Fahrzeugausstattung werden Sie
dur
c
h

verschiedene Einparkhilfen beim Ein-
parken und Rangieren unterstützt.
Die Einparkhilfe hinten ist eine akustische
Einparkhilfe, die Sie vor Hindernissen hinter
dem Fahrzeug warnt ›››
Seite 243.
Die Einparkhilfe plus unterstützt den Fahrer
beim Manövrieren und Einparken, indem er-
kannte Hindernisse vor und hinter dem Fahr-
zeug ›››
Seite 243 visuell und akustisch an-
gezeigt werden. »
241
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

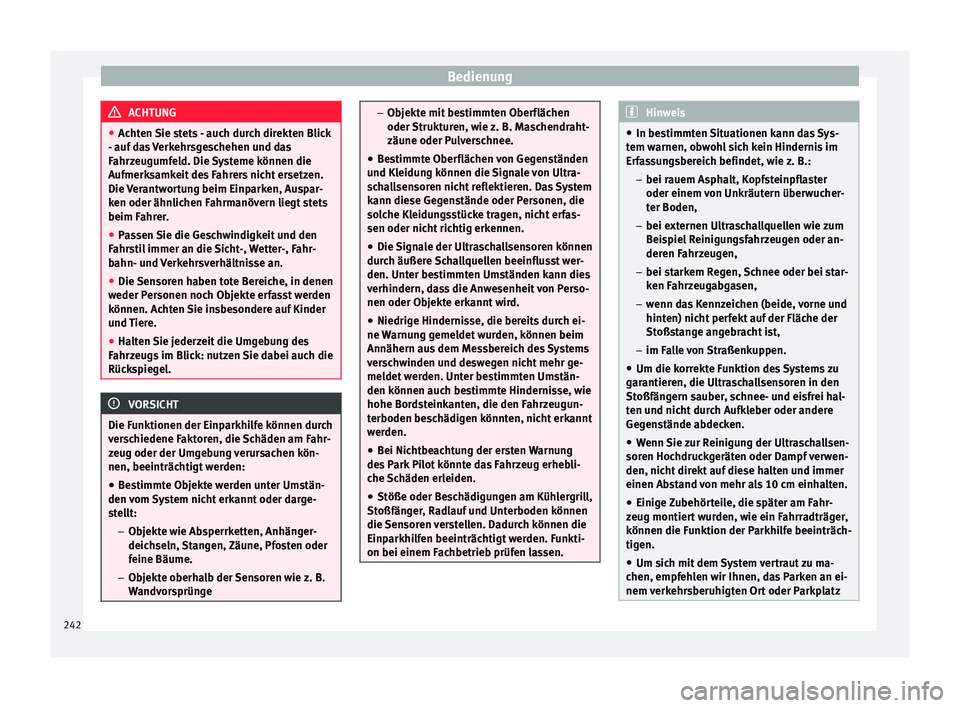

ACHTUNG
● Ac ht
en Sie stets - auch durch direkten Blick
- auf das Verkehrsgeschehen und das
Fahrzeugumfeld. Die Systeme können die
Aufmerksamkeit des Fahrers nicht ersetzen.
Die Verantwortung beim Einparken, Auspar-
ken oder ähnlichen Fahrmanövern liegt stets
beim Fahrer.
● Passen Sie die Geschwindigkeit und den
Fahrs
til immer an die Sicht-, Wetter-, Fahr-
bahn- und Verkehrsverhältnisse an.
● Die Sensoren haben tote Bereiche, in denen
weder Per
sonen noch Objekte erfasst werden
können. Achten Sie insbesondere auf Kinder
und Tiere.
● Halten Sie jederzeit die Umgebung des
Fahrz
eugs im Blick: nutzen Sie dabei auch die
Rückspiegel. VORSICHT
Die Funktionen der Einparkhilfe können durch
ver s

chiedene Faktoren, die Schäden am Fahr-
zeug oder der Umgebung verursachen kön-
nen, beeinträchtigt werden:
● Bestimmte Objekte werden unter Umstän-
den vom
System nicht erkannt oder darge-
stellt:
–Objekte wie Absperrketten, Anhänger-
deichseln, Stangen, Zäune, Pfosten oder
feine Bäume.
– Objekte oberhalb der Sensoren wie z. B.
Wandvorsprünge –
Ob j

ekte mit bestimmten Oberflächen
oder Strukturen, wie z. B. Maschendraht-
zäune oder Pulverschnee.
● Bestimmte Oberflächen von Gegenständen
und Kleidu
ng können die Signale von Ultra-
schallsensoren nicht reflektieren. Das System
kann diese Gegenstände oder Personen, die
solche Kleidungsstücke tragen, nicht erfas-
sen oder nicht richtig erkennen.
● Die Signale der Ultraschallsensoren können
durch äußer
e Schallquellen beeinflusst wer-
den. Unter bestimmten Umständen kann dies
verhindern, dass die Anwesenheit von Perso-
nen oder Objekte erkannt wird.
● Niedrige Hindernisse, die bereits durch ei-
ne Warnu
ng gemeldet wurden, können beim
Annähern aus dem Messbereich des Systems
verschwinden und deswegen nicht mehr ge-
meldet werden. Unter bestimmten Umstän-
den können auch bestimmte Hindernisse, wie
hohe Bordsteinkanten, die den Fahrzeugun-
terboden beschädigen könnten, nicht erkannt
werden.
● Bei Nichtbeachtung der ersten Warnung
des P
ark Pilot könnte das Fahrzeug erhebli-
che Schäden erleiden.
● Stöße oder Beschädigungen am Kühlergrill,
Stoßfäng
er, Radlauf und Unterboden können
die Sensoren verstellen. Dadurch können die
Einparkhilfen beeinträchtigt werden. Funkti-
on bei einem Fachbetrieb prüfen lassen. Hinweis
● In bes timmt

en Situationen kann das Sys-
tem warnen, obwohl sich kein Hindernis im
Erfassungsbereich befindet, wie z. B.:
– bei rauem Asphalt, Kopfsteinpflaster
oder einem von Unkräutern überwucher-
ter Boden,
– bei externen Ultraschallquellen wie zum
Beispiel Reinigungsfahrzeugen oder an-
deren Fahrzeugen,
– bei starkem Regen, Schnee oder bei star-
ken Fahrzeugabgasen,
– wenn das Kennzeichen (beide, vorne und
hinten) nicht perfekt auf der Fläche der
Stoßstange angebracht ist,
– im Falle von Straßenkuppen.
● Um die korrekte Funktion des Systems zu
garantier
en, die Ultraschallsensoren in den
Stoßfängern sauber, schnee- und eisfrei hal-
ten und nicht durch Aufkleber oder andere
Gegenstände abdecken.
● Wenn Sie zur Reinigung der Ultraschallsen-
soren Hochdruc
kgeräten oder Dampf verwen-
den, nicht direkt auf diese halten und immer
einen Abstand von mehr als 10 cm einhalten.
● Einige Zubehörteile, die später am Fahr-
zeug montiert
wurden, wie ein Fahrradträger,
können die Funktion der Parkhilfe beeinträch-
tigen.
● Um sich mit dem System vertraut zu ma-
chen, empfeh
len wir Ihnen, das Parken an ei-
nem verkehrsberuhigten Ort oder Parkplatz 242

Fahrerassistenzsysteme
zu üben. Es sollten dabei gute Licht- und Wit-
teru
n
gsverhältnisse herrschen.
● Sie können die Lautstärke und die Tonhöhe
der Signa
le sowie die Anzeige ändern ››› Sei-
te 246.
● Bei Fahrzeugen ohne F
ahrerinformations-
system können Sie diese Parameter von ei-
nem SEAT Betrieb bzw. Fachbetrieb ändern
lassen.
● Beachten Sie die Hinweise zum Fahren mit
Anhänger ›

›› Seite 247.
● Die Anzeige im Display von Easy Connect
ersc

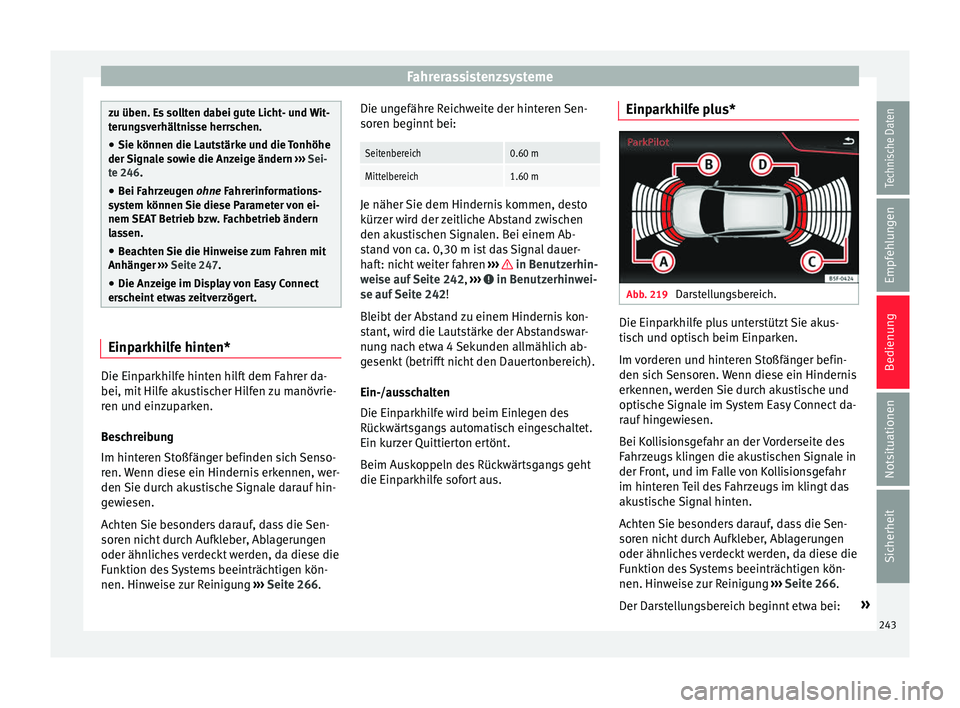

heint etwas zeitverzögert. Einparkhilfe hinten*
Die Einparkhilfe hinten hilft dem Fahrer da-
bei, mit
Hi
lf

e akustischer Hilfen zu manövrie-
ren und einzuparken.
Beschreibung
Im hinteren Stoßfänger befinden sich Senso-
ren. Wenn diese ein Hindernis erkennen, wer-
den Sie durch akustische Signale darauf hin-
gewiesen.
Achten Sie besonders darauf, dass die Sen-
soren nicht durch Aufkleber, Ablagerungen
oder ähnliches verdeckt werden, da diese die
Funktion des Systems beeinträchtigen kön-
nen. Hinweise zur Reinigung ››› Seite 266. Die ungefähre Reichweite der hinteren Sen-
soren beginnt

bei:
Seitenbereich0.60 m
Mittelbereich1.60 m Je näher Sie dem Hindernis kommen, desto
kürz
er w

ird der zeitliche Abstand zwischen
den akustischen Signalen. Bei einem Ab-
stand von ca. 0,30 m ist das Signal dauer-
haft: nicht weiter fahren ››› in Benutzerhin-
wei se auf

Seite 242, ››› in Benutzerhinwei-
se auf Seit
e 242!
Bleibt der Abstand zu einem Hindernis kon-
stant, wird die Lautstärke der Abstandswar-
nung nach etwa 4 Sekunden allmählich ab-
gesenkt (betrifft nicht den Dauertonbereich).
Ein-/ausschalten
Die Einparkhilfe wird beim Einlegen des
Rückwärtsgangs automatisch eingeschaltet.
Ein kurzer Quittierton ertönt.
Beim Auskoppeln des Rückwärtsgangs geht
die Einparkhilfe sofort aus. Einparkhilfe plus*
Abb. 219
Darstellungsbereich. Die Einparkhilfe plus unterstützt Sie akus-
ti
s
c

h und optisch beim Einparken.
Im vorderen und hinteren Stoßfänger befin-
den sich Sensoren. Wenn diese ein Hindernis
erkennen, werden Sie durch akustische und
optische Signale im System Easy Connect da-
rauf hingewiesen.
Bei Kollisionsgefahr an der Vorderseite des
Fahrzeugs klingen die akustischen Signale in
der Front, und im Falle von Kollisionsgefahr
im hinteren Teil des Fahrzeugs im klingt das
akustische Signal hinten.
Achten Sie besonders darauf, dass die Sen-
soren nicht durch Aufkleber, Ablagerungen
oder ähnliches verdeckt werden, da diese die
Funktion des Systems beeinträchtigen kön-
nen. Hinweise zur Reinigung ››› Seite 266.
Der Darstellungsbereich beginnt etwa bei: »
243
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
1.20 m
0.60 m
1.60 m
0.60 m
Je näher Sie dem Hinderni
s
kommen, desto
kürzer wird der zeitliche Abstand zwischen
den akustischen Signalen. Bei einem Ab-
stand von ca. 0,30 m ist das Signal dauer-
haft: nicht weiter fahren!
Bleibt der Abstand zu einem Hindernis kon-
stant, wird die Lautstärke der Abstandswar-
nung nach etwa 4 Sekunden allmählich ab-
gesenkt (betrifft nicht den Dauertonbereich). A B
C
D Bedienung der Einparkhilfe
Abb. 220
Mittelkonsole: Taste für Einparkhil-
f e. Manuelles Einschalten der Einparkhilfe
● Drücken Sie die Taste  ein M
a
l.
Manuelles Ausschalten der Einparkhilfe
● Drücken Sie erneut
die Taste .
Manuelle Abschaltung des Displays der Ein-
parkhilfe (akustische Signale bleiben aktiv)
● Drücken Sie eine Taste des Hauptmenüs
des Inf
otainment-Systems, das werkseitig
montiert ist. ●
ODER: Drücken
Sie die Funktionstaste ZU-
RÜCK .
Automatisches Einschalten der Einparkhilfe
● Rückwärtsgang einlegen oder den Wählhe-
bel auf P
osition R stellen.
● ODER: Je nach Ausstattung, wenn sich das
Fahr
zeug nach hinten bewegt 1)
.
● ODER: wenn sich dem Fahrzeug ein Hinder-
nis
von vorn auf dem Fahrweg nähert, bei ei-
ner Geschwindigkeit unter 10 km/h (6 Mei-
len/h) ››› Seite 245, Automatische Aktivie-
rung. Wird das Hindernis ab einer Entfernung
von ca. 95 cm erkannt, wenn das automati-
sche Einschalten im Infotainment-System ak-
tiviert wurde. Es zeigt sich eine reduzierte An-
zeige.
Automatisches Ausschalten der Einparkhilfe
● Wählhebel in Stellung P leg
en.
● ODER: beschleunigen Sie auf mehr als etwa
10 km/h (6 mph) im V
orwärtsgang.1)
Bei bestimmter Ausstattung wird das System auto-
mati s

ch eingeschaltet, wenn das Fahrzeug im Rück-
wärtsgang eine bestimmte Entfernung zurücklegt (et-
wa 10 cm, wenn im rückwärtigen Bereich ein Hinder-
nis erkannt wird, und etwa 20 cm, wenn im rückwär-
tigen Bereich kein Hindernis erkannt wird).
244

Fahrerassistenzsysteme
Zeitweise Stummschaltung des Tons der Ein-
p ark
hi
lfe
● Funktionsfläche  antippen.
Änderun
g der verkleinerten Ansicht im Voll-
bildmodus
● Rückwärtsgang einlegen oder den Wählhe-
bel auf P
osition R stellen.
● ODER: Je nach Ausstattung, wenn sich das
Fahr
zeug nach hinten bewegt 1)
.
● ODER: tippen Sie auf die Auto-Symbol der
reduz
ierten Anzeige.
Optional, Bild des Rückfahrassistenten än-
dern (Rear View Camera „RVC“)
● Rückwärtsgang einlegen oder den Wählhe-
bel auf P
osition R stellen.
● ODER: drücken Sie die Funktionstaste RVC.
Beim Ein
schalten des Systems ertönt kurzer
Bestätigungston und das Symbol in der Taste

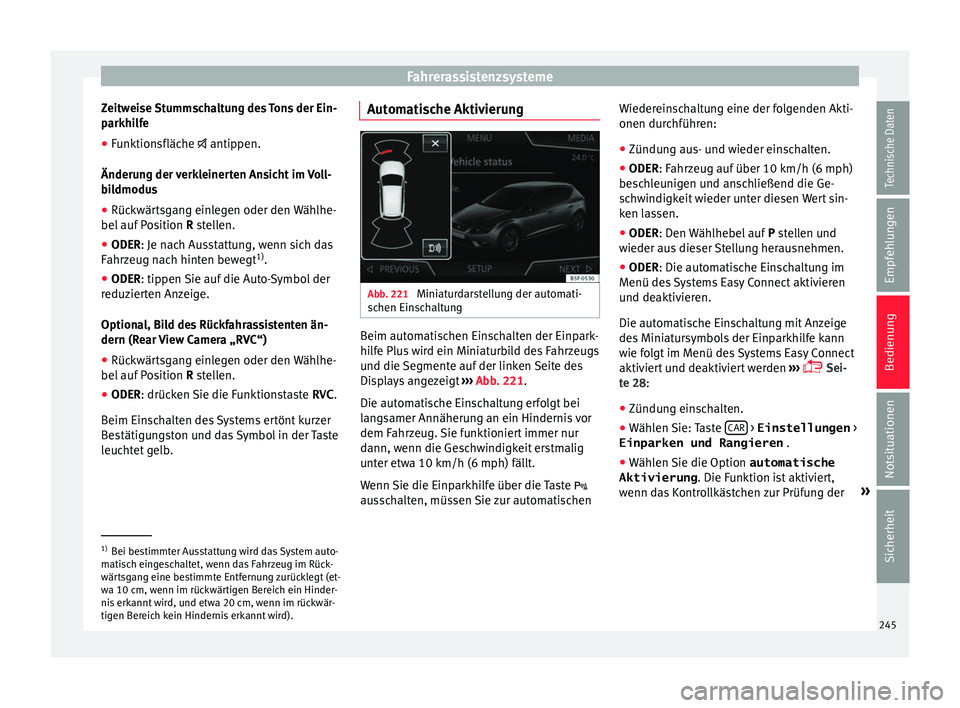

leuchtet gelb. Automatische Aktivierung Abb. 221
Miniaturdarstellung der automati-
s c
hen Ein

schaltung Beim automatischen Einschalten der Einpark-
hi
lf
e Plu

s wird ein Miniaturbild des Fahrzeugs
und die Segmente auf der linken Seite des
Displays angezeigt ››› Abb. 221.
Die automatische Einschaltung erfolgt bei
langsamer Annäherung an ein Hindernis vor
dem Fahrzeug. Sie funktioniert immer nur
dann, wenn die Geschwindigkeit erstmalig
unter etwa 10 km/h (6 mph) fällt.
Wenn Sie die Einparkhilfe über die Taste 
ausschalten, müssen Sie zur automatischen Wiedereinschaltung eine der folgenden Akti-
onen durchführ

en:
● Zündung aus- und wieder einschalten.
● ODER: Fahrzeug auf über 10 km/h (6 mph)
bes
chleunigen und anschließend die Ge-
schwindigkeit wieder unter diesen Wert sin-
ken lassen.
● ODER: Den Wählhebel auf P s
tellen und
wieder aus dieser Stellung herausnehmen.
● ODER: Die automati
sche Einschaltung im
Menü des Systems Easy Connect aktivieren
und deaktivieren.
Die automatische Einschaltung mit Anzeige
des Miniatursymbols der Einparkhilfe kann
wie folgt im Menü des Systems Easy Connect
aktiviert und deaktiviert werden ›››
 Sei-
te 28:
● Zündung einschalten.
● Wählen Sie: Taste CAR > Einstellungen
>
Einparken und Rangieren .
● Wählen Sie die Option automatische
Aktivierung . Die Fu
nktion i

st aktiviert,
wenn das Kontrollkästchen zur Prüfung der »1)
Bei bestimmter Ausstattung wird das System auto-
mati s

ch eingeschaltet, wenn das Fahrzeug im Rück-
wärtsgang eine bestimmte Entfernung zurücklegt (et-
wa 10 cm, wenn im rückwärtigen Bereich ein Hinder-
nis erkannt wird, und etwa 20 cm, wenn im rückwär-
tigen Bereich kein Hindernis erkannt wird). 245
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
Funktionstaste mit einem Häkchen versehen
i s
t
.
Wenn das System automatisch aktiviert wird,
wird nur ein Signalton ausgegeben, wenn
sich Hindernisse im vorderen Bereich und in
einem Abstand von weniger als 50 cm befin-
den. VORSICHT
Die automatische Aktivierung der Einparkhil-
fe f u

nktioniert nur, wenn Sie sehr langsam
fahren. Wenn die Fahrweise nicht den Um-
ständen angepasst wird, kann es zu Unfällen
kommen und schwere Verletzungen verursa-

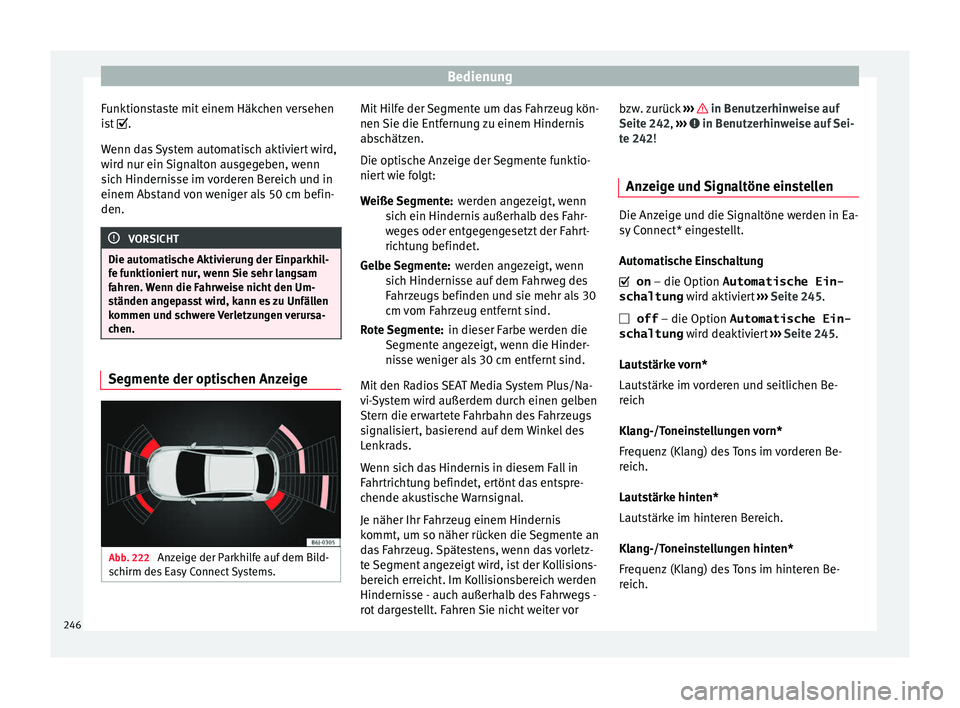

chen. Segmente der optischen Anzeige
Abb. 222
Anzeige der Parkhilfe auf dem Bild-
s c
hirm de

s Easy Connect Systems. Mit Hilfe der Segmente um das Fahrzeug kön-
nen
Sie die Entf
ernu

ng zu einem Hindernis
abschätzen.
Die optische Anzeige der Segmente funktio-
niert wie folgt:
werden angezeigt, wenn
sich ein Hindernis außerhalb des Fahr-
weges oder entgegengesetzt der Fahrt-
richtung befindet.
werden angezeigt, wenn
sich Hindernisse auf dem Fahrweg des
Fahrzeugs befinden und sie mehr als 30
cm vom Fahrzeug entfernt sind.
in dieser Farbe werden die
Segmente angezeigt, wenn die Hinder-
nisse weniger als 30 cm entfernt sind.
Mit den Radios SEAT Media System Plus/Na-
vi-System wird außerdem durch einen gelben
Stern die erwartete Fahrbahn des Fahrzeugs
signalisiert, basierend auf dem Winkel des
Lenkrads.
Wenn sich das Hindernis in diesem Fall in
Fahrtrichtung befindet, ertönt das entspre-
chende akustische Warnsignal.
Je näher Ihr Fahrzeug einem Hindernis
kommt, um so näher rücken die Segmente an
das Fahrzeug. Spätestens, wenn das vorletz-
te Segment angezeigt wird, ist der Kollisions-
bereich erreicht. Im Kollisionsbereich werden
Hindernisse - auch außerhalb des Fahrwegs -
rot dargestellt. Fahren Sie nicht weiter vor Weiße Segmente:
Gelbe Segmente:
Rote Segmente: bzw. zurück
››› in Benutzerhinweise auf
Seit e 242
, ›
›› in Benutzerhinweise auf Sei-
t e 242
!
An
zeige und Signaltöne einstellen Die Anzeige und die Signaltöne werden in Ea-
sy C
onnect

* eingestellt.
Automatische Einschaltung  on – die Option Automatische Ein-schaltung wird aktiviert ››› Seite 245.
 off – die Option Automatische Ein-
schaltung wird deaktiviert ›››
Seite 245.
Lautstärke vorn*
Lautstärke im vorderen und seitlichen Be-
reich
Klang-/Toneinstellungen vorn*
Frequenz (Klang) des Tons im vorderen Be-
reich.
Lautstärke hinten*
Lautstärke im hinteren Bereich.
Klang-/Toneinstellungen hinten*
Frequenz (Klang) des Tons im hinteren Be-
reich.
246

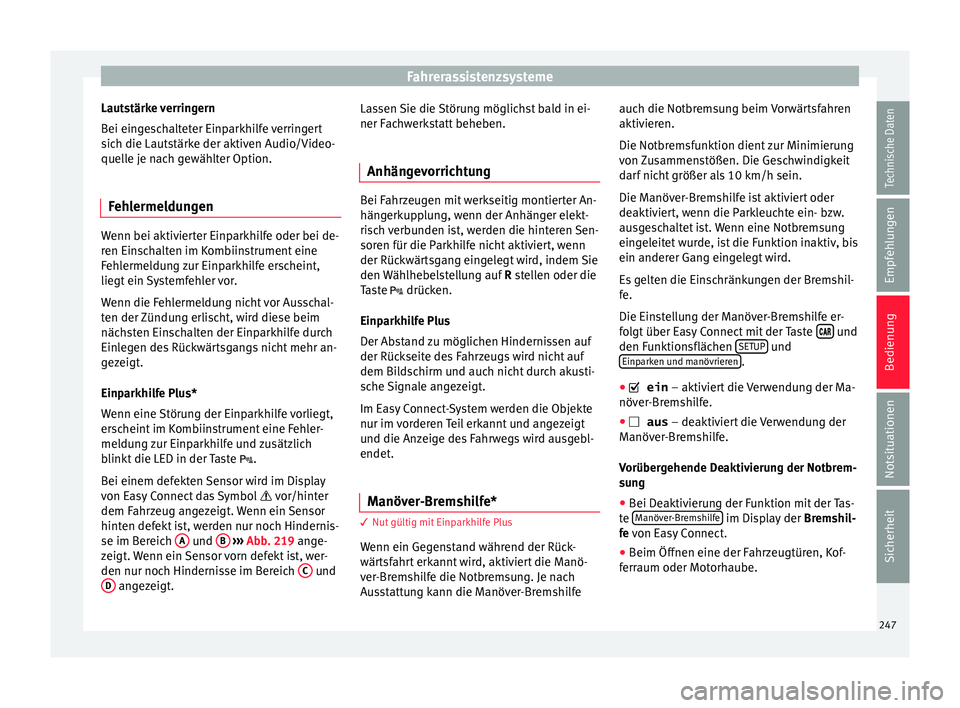

Fahrerassistenzsysteme
Lautstärke verringern
B ei ein
g
eschalteter Einparkhilfe verringert
sich die Lautstärke der aktiven Audio/Video-
quelle je nach gewählter Option.
Fehlermeldungen Wenn bei aktivierter Einparkhilfe oder bei de-
ren Ein
s

chalten im Kombiinstrument eine
Fehlermeldung zur Einparkhilfe erscheint,
liegt ein Systemfehler vor.
Wenn die Fehlermeldung nicht vor Ausschal-
ten der Zündung erlischt, wird diese beim
nächsten Einschalten der Einparkhilfe durch
Einlegen des Rückwärtsgangs nicht mehr an-
gezeigt.
Einparkhilfe Plus*
Wenn eine Störung der Einparkhilfe vorliegt,
erscheint im Kombiinstrument eine Fehler-
meldung zur Einparkhilfe und zusätzlich
blinkt die LED in der Taste .
Bei einem defekten Sensor wird im Display
von Easy Connect das Symbol  vor/hinter
dem Fahrzeug angezeigt. Wenn ein Sensor
hinten defekt ist, werden nur noch Hindernis-
se im Bereich A und
B
› ›
›

Abb. 219 ange-
zeigt. Wenn ein Sensor vorn defekt ist, wer-
den nur noch Hindernisse im Bereich C und
D angezeigt. Lassen Sie die Störung möglichst bald in ei-
ner F
ac
h

werkstatt beheben.
Anhängevorrichtung Bei Fahrzeugen mit werkseitig montierter An-
häng
erk

upplung, wenn der Anhänger elekt-
risch verbunden ist, werden die hinteren Sen-
soren für die Parkhilfe nicht aktiviert, wenn
der Rückwärtsgang eingelegt wird, indem Sie
den Wählhebelstellung auf R stellen oder die
Taste  drücken.
Einparkhilfe Plus
Der Abstand zu möglichen Hindernissen auf
der Rückseite des Fahrzeugs wird nicht auf
dem Bildschirm und auch nicht durch akusti-
sche Signale angezeigt.
Im Easy Connect-System werden die Objekte
nur im vorderen Teil erkannt und angezeigt
und die Anzeige des Fahrwegs wird ausgebl-
endet.
Manöver-Bremshilfe* 3 Nut gültig mit
Einp
arkhilfe Plus
Wenn ein Gegenstand während der Rück-
wärtsfahrt erkannt wird, aktiviert die Manö-
ver-Bremshilfe die Notbremsung. Je nach
Ausstattung kann die Manöver-Bremshilfe auch die Notbremsung beim Vorwärtsfahren
aktivier
en.
Die Not

bremsfunktion dient zur Minimierung
von Zusammenstößen. Die Geschwindigkeit
darf nicht größer als 10 km/h sein.
Die Manöver-Bremshilfe ist aktiviert oder
deaktiviert, wenn die Parkleuchte ein- bzw.
ausgeschaltet ist. Wenn eine Notbremsung
eingeleitet wurde, ist die Funktion inaktiv, bis
ein anderer Gang eingelegt wird.
Es gelten die Einschränkungen der Bremshil-
fe.
Die Einstellung der Manöver-Bremshilfe er-
folgt über Easy Connect mit der Taste  und
den F u
nktion

sflächen SETUP und
Einp ark
en u
nd manövrieren .
●  ein – aktivier
t die Verwendung der Ma-
növer-Bremshilfe.
●  aus – deaktivier
t die Verwendung der
Manöver-Bremshilfe.
Vorübergehende Deaktivierung der Notbrem-
sung
● Bei Deaktivierung der Funktion mit der Tas-
te M
anöv

er-Bremshilfe im Display der
Bremshi
l-
f
e von Easy Connect.
● Beim Öffnen eine der Fahrzeugtüren, Kof-
ferraum oder Mot
orhaube.
247
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

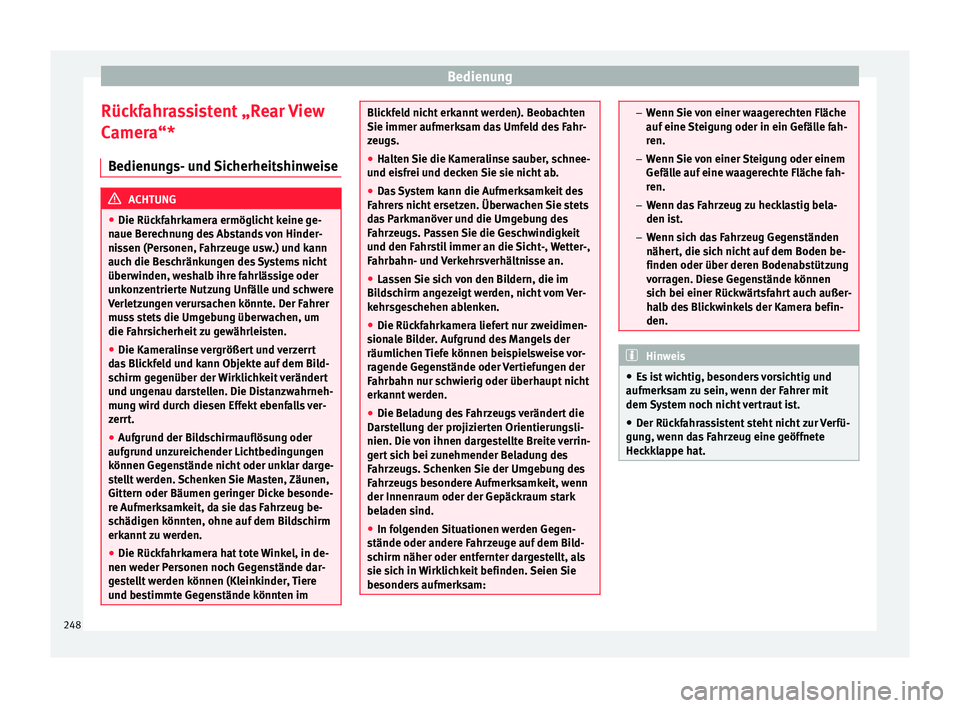

Rückfahrassistent „Rear View
C amer
a“*
B
edienungs- und Sicherheitshinweise ACHTUNG
● Die Rückf ahrk

amera ermöglicht keine ge-
naue Berechnung des Abstands von Hinder-
nissen (Personen, Fahrzeuge usw.) und kann
auch die Beschränkungen des Systems nicht
überwinden, weshalb ihre fahrlässige oder
unkonzentrierte Nutzung Unfälle und schwere
Verletzungen verursachen könnte. Der Fahrer
muss stets die Umgebung überwachen, um
die Fahrsicherheit zu gewährleisten.
● Die Kameralinse vergrößert und verzerrt
das
Blickfeld und kann Objekte auf dem Bild-
schirm gegenüber der Wirklichkeit verändert
und ungenau darstellen. Die Distanzwahrneh-
mung wird durch diesen Effekt ebenfalls ver-
zerrt.
● Aufgrund der Bildschirmauflösung oder
aufgrund u
nzureichender Lichtbedingungen
können Gegenstände nicht oder unklar darge-
stellt werden. Schenken Sie Masten, Zäunen,
Gittern oder Bäumen geringer Dicke besonde-
re Aufmerksamkeit, da sie das Fahrzeug be-
schädigen könnten, ohne auf dem Bildschirm
erkannt zu werden.
● Die Rückfahrkamera hat tote Winkel, in de-
nen weder Per
sonen noch Gegenstände dar-
gestellt werden können (Kleinkinder, Tiere
und bestimmte Gegenstände könnten im Blickfeld nicht erkannt werden). Beobachten
Sie immer aufmerk
s

am das Umfeld des Fahr-
zeugs.
● Halten Sie die Kameralinse sauber, schnee-
und eisfr
ei und decken Sie sie nicht ab.
● Das System kann die Aufmerksamkeit des
Fahrer
s nicht ersetzen. Überwachen Sie stets
das Parkmanöver und die Umgebung des
Fahrzeugs. Passen Sie die Geschwindigkeit
und den Fahrstil immer an die Sicht-, Wetter-,
Fahrbahn- und Verkehrsverhältnisse an.
● Lassen Sie sich von den Bildern, die im
schirm angezeigt werden, nicht vom Ver-
kehrsgeschehen ablenken.
● Die Rückfahrkamera liefert nur zweidimen-
siona
le Bilder. Aufgrund des Mangels der
räumlichen Tiefe können beispielsweise vor-
ragende Gegenstände oder Vertiefungen der
Fahrbahn nur schwierig oder überhaupt nicht
erkannt werden.
● Die Beladung des Fahrzeugs verändert die
Darst
ellung der projizierten Orientierungsli-
nien. Die von ihnen dargestellte Breite verrin-
gert sich bei zunehmender Beladung des
Fahrzeugs. Schenken Sie der Umgebung des
Fahrzeugs besondere Aufmerksamkeit, wenn
der Innenraum oder der Gepäckraum stark
beladen sind.
● In folgenden Situationen werden Gegen-
stände oder andere F
ahrzeuge auf dem Bild-
schirm näher oder entfernter dargestellt, als
sie sich in Wirklichkeit befinden. Seien Sie
besonders aufmerksam: –
Wenn Sie

von einer waagerechten Fläche
auf eine Steigung oder in ein Gefälle fah-
ren.
– Wenn Sie von einer Steigung oder einem
Gefälle auf eine waagerechte Fläche fah-
ren.
– Wenn das Fahrzeug zu hecklastig bela-
den ist.
– Wenn sich das Fahrzeug Gegenständen
nähert, die sich nicht auf dem Boden be-
finden oder über deren Bodenabstützung
vorragen. Diese Gegenstände können
sich bei einer Rückwärtsfahrt auch außer-
halb des Blickwinkels der Kamera befin-
den. Hinweis
● Es i

st wichtig, besonders vorsichtig und
aufmerksam zu sein, wenn der Fahrer mit
dem System noch nicht vertraut ist.
● Der Rückfahrassistent steht nicht zur Verfü-
gung, w
enn das Fahrzeug eine geöffnete
Heckklappe hat. 248
