Seat Mii electric 2017 Manual de instrucciones (in Spanish)

Cinturones de seguridad
●
No apris ione, d
añe ni roce con extremos
cortantes la banda del cinturón.
● Evite que entren líquidos o cuerpos extra-
ños en el
cierre y en el elemento de encastre

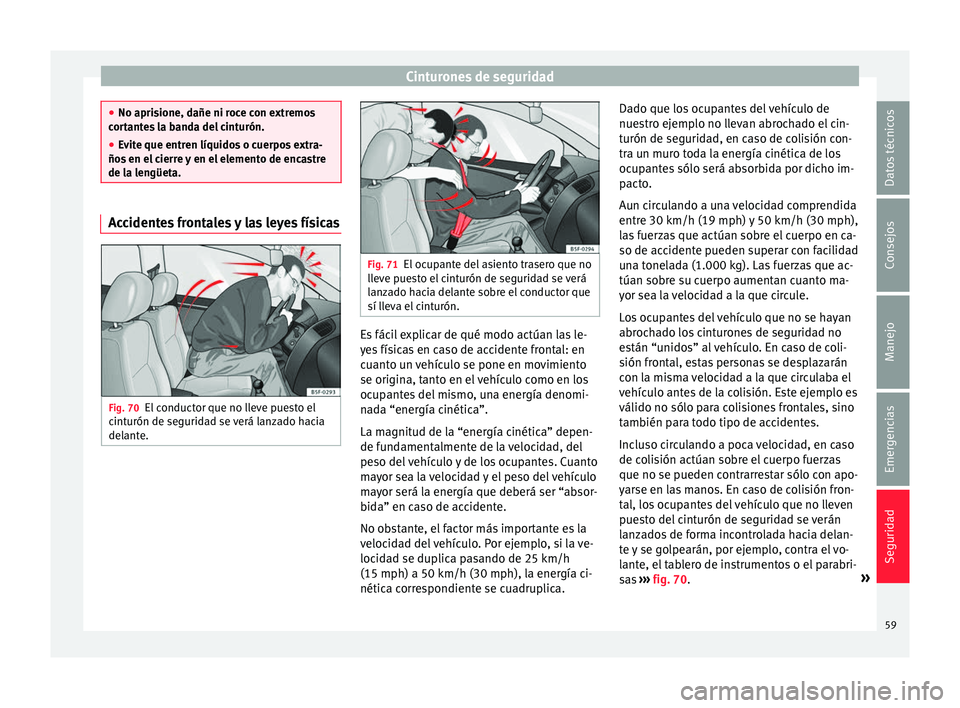

de la lengüeta. Accidentes frontales y las leyes físicas
Fig. 70
El conductor que no lleve puesto el
c int
urón de se

guridad se verá lanzado hacia
delante. Fig. 71
El ocupante del asiento trasero que no
ll ev

e puesto el cinturón de seguridad se verá
lanzado hacia delante sobre el conductor que
sí lleva el cinturón. Es fácil explicar de qué modo actúan las le-
y
e
s

físicas en caso de accidente frontal: en
cuanto un vehículo se pone en movimiento
se origina, tanto en el vehículo como en los
ocupantes del mismo, una energía denomi-
nada “energía cinética”.
La magnitud de la “energía cinética” depen-
de fundamentalmente de la velocidad, del
peso del vehículo y de los ocupantes. Cuanto
mayor sea la velocidad y el peso del vehículo
mayor será la energía que deberá ser “absor-
bida” en caso de accidente.
No obstante, el factor más importante es la
velocidad del vehículo. Por ejemplo, si la ve-
locidad se duplica pasando de 25 km/h
(15 mph) a 50 km/h (30 mph), la energía ci-
nética correspondiente se cuadruplica. Dado que los ocupantes del vehículo de
nuestr

o ejemplo no llevan abrochado el cin-
turón de seguridad, en caso de colisión con-
tra un muro toda la energía cinética de los
ocupantes sólo será absorbida por dicho im-
pacto.
Aun circulando a una velocidad comprendida
entre 30 km/h (19 mph) y 50 km/h (30 mph),
las fuerzas que actúan sobre el cuerpo en ca-
so de accidente pueden superar con facilidad
una tonelada (1.000 kg). Las fuerzas que ac-
túan sobre su cuerpo aumentan cuanto ma-
yor sea la velocidad a la que circule.
Los ocupantes del vehículo que no se hayan
abrochado los cinturones de seguridad no
están “unidos” al vehículo. En caso de coli-
sión frontal, estas personas se desplazarán
con la misma velocidad a la que circulaba el
vehículo antes de la colisión. Este ejemplo es
válido no sólo para colisiones frontales, sino
también para todo tipo de accidentes.
Incluso circulando a poca velocidad, en caso
de colisión actúan sobre el cuerpo fuerzas
que no se pueden contrarrestar sólo con apo-
yarse en las manos. En caso de colisión fron-
tal, los ocupantes del vehículo que no lleven
puesto del cinturón de seguridad se verán
lanzados de forma incontrolada hacia delan-
te y se golpearán, por ejemplo, contra el vo-
lante, el tablero de instrumentos o el parabri-
sas ››› fig. 70. »
59
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Seguridad
También es imprescindible que los ocupan-
t e
s
de los asientos traseros se abrochen el
cinturón, ya que, en caso de accidente, se ve-
rían desplazados de un modo incontrolado
por el habitáculo. Si un ocupante del asiento
trasero no lleva el cinturón abrochado, no só-
lo se pone en peligro a sí mismo sino tam-
bién a los ocupantes de los asientos delante-

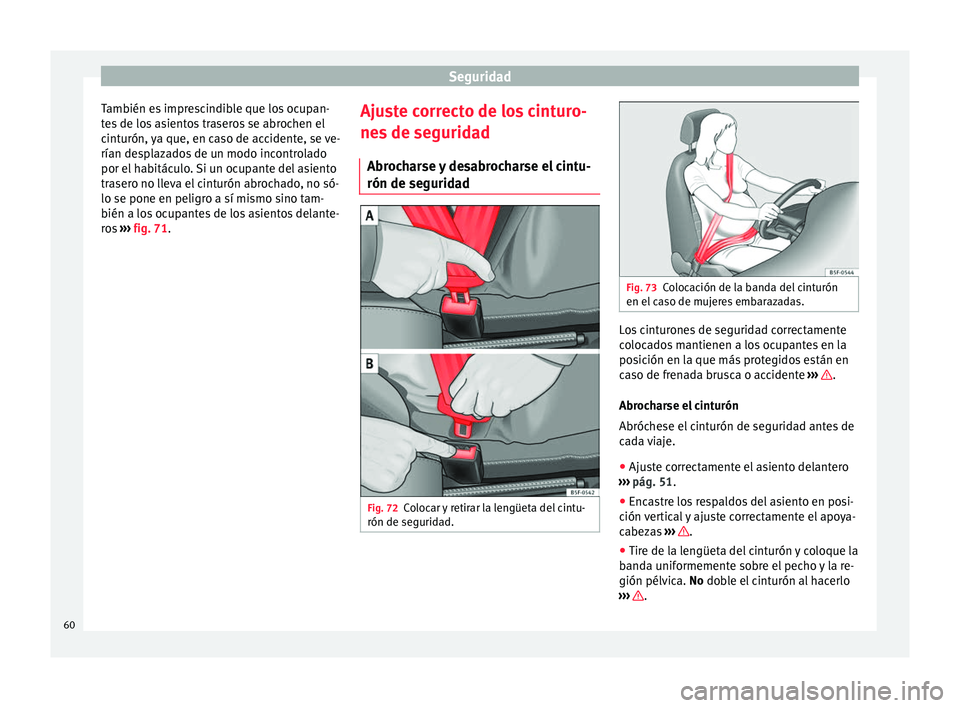

ros ››› fig. 71. Ajuste correcto de los cinturo-
nes de se
guridad
Abrocharse y desabrocharse el cintu-
rón de seguridad Fig. 72
Colocar y retirar la lengüeta del cintu-
rón de se gurid
a

d. Fig. 73
Colocación de la banda del cinturón
en el c
a

so de mujeres embarazadas. Los cinturones de seguridad correctamente
c
o
loc

ados mantienen a los ocupantes en la
posición en la que más protegidos están en
caso de frenada brusca o accidente ››› .
Abr oc
h

arse el cinturón
Abróchese el cinturón de seguridad antes de
cada viaje.
● Ajuste correctamente el asiento delantero
›››
pág. 51.
● Encastre los respaldos del asiento en posi-
ción v
ertical y ajuste correctamente el apoya-
cabezas ››› .
● Tire de la lengüeta del cinturón y coloque la
b and
a u

niformemente sobre el pecho y la re-
gión pélvica. No doble el cinturón al hacerlo
››› .
60

Cinturones de seguridad
● Enc a
s
tre la lengüeta en el cierre del asiento
correspondiente ››› fig. 72 A.
● Tire del cinturón para comprobar que la
lengüet
a ha quedado bien encastrada en el
cierre.
Quitarse el cinturón de seguridad
Quítese el cinturón de seguridad únicamente
con el vehículo detenido ››› .
● Presione la tecla roja en el cierre ››
›
fig. 72
B. La lengüeta saltará del cierre.
● Acompañe el cinturón con la mano para
que la band
a se enrolle más fácilmente, el
cinturón no se doble y el revestimiento no re-
sulte dañado.
Colocación correcta del cinturón
Sólo cuando la banda del cinturón está co-
rrectamente colocada, los cinturones de se-
guridad ofrecen la protección óptima en caso
de accidente y reducen el riesgo de sufrir le-
siones graves o mortales. Además, si la ban-
da está correctamente colocada, el cinturón
mantendrá a los ocupantes en la posición
óptima para que el airbag ofrezca la máxima
protección. Por ese motivo, siempre debe co-
locarse el cinturón de seguridad y asegurarse
que la banda esté correctamente colocada.
Una posición incorrecta en el asiento puede
ocasionar heridas graves o incluso mortales
››› pág. 51, Posición correcta de los ocupan-
tes del vehículo . ●
La banda del
hombro debe pasar siempre
sobre el centro del hombro; jamás sobre el
cuello, sobre el brazo o bajo el brazo, o por
detrás de la espalda.
● La banda abdominal del cinturón de segu-
ridad de
be pasar siempre por la región pélvi-
ca y nunca por encima del abdomen.
● Coloque el cinturón siempre plano y ceñido
sobre el
cuerpo. En caso necesario, tire un
poco de la banda del cinturón.
En el caso de mujeres embarazadas , el cintu-
rón de seguridad debe pasar de forma unifor-
me sobre el pecho y lo más bajo posible por
la zona pélvica con la banda plana para que
no se presione el vientre; además, debe utili-
zarse durante todo el embarazo ››› fig. 73.
Adaptar el recorrido de la banda del cinturón
a la estatura
El recorrido de la banda del cinturón se pue-
de adaptar con los siguientes equipamien-
tos: ● Asientos delanteros con regulación de altu-
ra. ATENCIÓN
Si la banda del cinturón de seguridad está
ma l

colocada puede ocasionar lesiones gra-
ves o mortales en caso de accidente.
● El cinturón de seguridad sólo garantizará
una pr
otección óptima cuando el respaldo es- té en posición vertical y el cinturón de seguri-
da
d e

sté colocado correctamente de acuerdo
con la estatura.
● Quitarse el cinturón de seguridad durante
la mar
cha puede provocar lesiones graves o
mortales en caso de accidente o frenada
brusca.
● El propio cinturón de seguridad o un cintu-
rón de segurida
d suelto pueden causar gra-
ves lesiones si el cinturón se desplaza desde
las zonas rígidas del cuerpo a las blandas
(por ejemplo, al abdomen).
● La banda del hombro debe pasar por el cen-
tro del mi
smo y nunca bajo el brazo o sobre el
cuello.
● El cinturón de seguridad debe quedar plano
y bien c
eñido a la parte superior del cuerpo.
● La banda abdominal del cinturón de seguri-
dad de
be pasar por la región pélvica, nunca
por encima del abdomen. El cinturón de segu-
ridad debe quedar plano y bien ceñido a la
pelvis. En caso necesario, tire un poco de la
banda del cinturón.
● En el caso de mujeres embarazadas, la ban-
da abdomina
l del cinturón de seguridad debe
pasar lo más bajo posible por delante de la
zona pélvica, apoyado en plano y “rodeando”
el vientre.
● No doble la banda del cinturón mientras lo
llev
e puesto.
● Nunca aleje el cinturón de seguridad del
cuerpo con l
a mano. » 61
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Seguridad
●
No hag a p
asar la banda del cinturón por en-
cima de objetos rígidos o frágiles, por
ejemplo, gafas, bolígrafos o llaves.
● Nunca modifique el recorrido de la banda
mediante pin
zas para el cinturón, argollas de
sujeción o similares. Aviso
Las personas que, debido a su constitución fí-
s ic a, no p

uedan alcanzar la posición óptima
de la banda del cinturón, deberán informarse
en un taller especializado sobre los posibles
dispositivos especiales para lograr la protec-
ción óptima del cinturón y del airbag. SEAT
recomienda que acuda al servicio técnico. Pretensores del cinturón
Enr o
l

lador automático del cinturón,
pretensor del cinturón, limitador de la
tensión del cinturón Los cinturones de seguridad son parte del
c
onc
ept

o de seguridad del vehículo
››› pág. 63 y constan de las siguientes fun-
ciones importantes:
Enrollador automático
Todos los cinturones de seguridad llevan un
enrollador automático en la banda del hom-
bro. Si se tira despacio del cinturón o duran- te la marcha normal, el sistema permite total
liberta

d de movimiento en la banda del hom-
bro. No obstante, el enrollador bloquea el
cinturón de seguridad si se extrae con rapi-
dez, en caso de frenadas bruscas, tramos
montañosos, curvas y al acelerar.
Pretensor de los cinturones
Los cinturones de seguridad de los asientos
delanteros están equipados con pretensores.
Los pretensores se activan en caso de produ-
cirse una colisión frontal, lateral o trasera
mediante unos sensores y tensan los cinturo-
nes de seguridad en el sentido contrario al
de extracción. Si el cinturón de seguridad es-
tá suelto, se retrae para, de este modo, po-
der reducir el movimiento hacia delante de
los ocupantes o el movimiento en la direc-
ción del impacto. El pretensor del cinturón
trabaja conjuntamente con el sistema de air-
bags. El pretensor no se dispara en caso de
vuelco si no se activan los airbags laterales.
Cuando se dispara, puede desprenderse un
polvo fino. Esto es normal y no significa que
se haya producido un incendio en el vehícu-
lo.
Limitador de la tensión del cinturón
El limitador de la tensión del cinturón reduce
la fuerza que ejerce el cinturón de seguridad
sobre el cuerpo en caso de accidente. Aviso
Si se procede a desguazar el vehículo o a
desmont ar a

lgunas piezas del sistema, es im-
prescindible observar las normas de seguri-
dad al respecto. Los talleres especializados
conocen dichas normativas ››› pág. 62. Mantenimiento y desecho de los pre-
ten
sor

es del cinturón Al realizar trabajos en el pretensor del cintu-
rón, así c
omo al

desmontar y montar otros
componentes del vehículo en el marco de
otros trabajos de reparación, se puede dañar
el cinturón de seguridad de forma inadverti-
da. Como consecuencia, en caso de acciden-
te, los pretensores podrían no funcionar co-
rrectamente, o no activarse en absoluto.
Para que no se interfiera en la función protec-
tora de los cinturones de seguridad y para
que los componentes desmontados no oca-
sionen heridas ni perjudiquen el medio am-
biente, deberán respetarse las normativas.
Los talleres especializados conocen dichas
normativas.
62

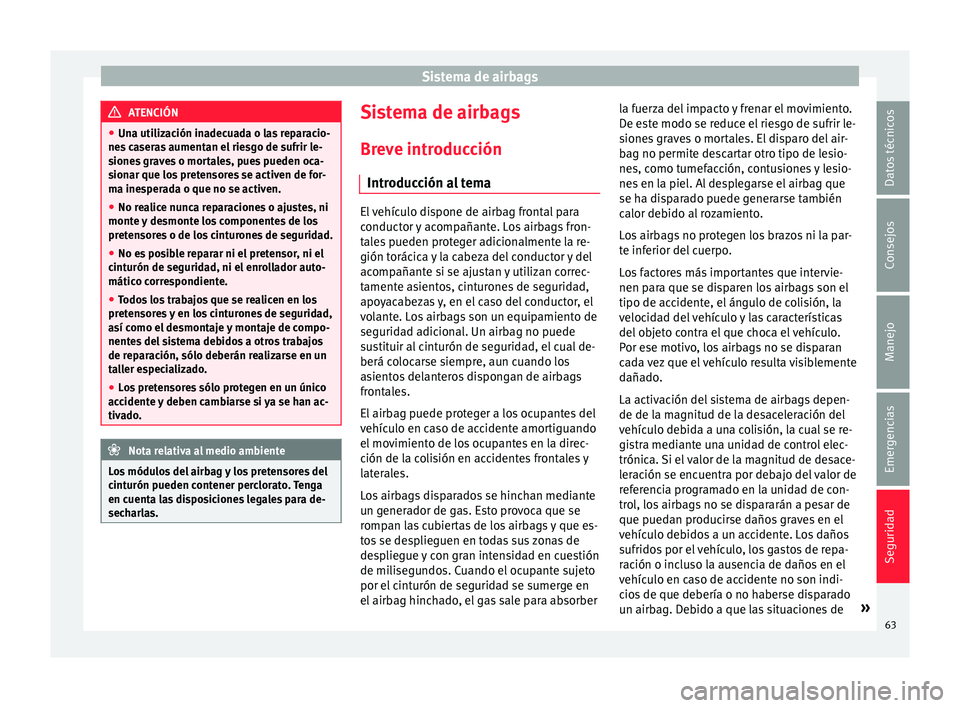

Sistema de airbags
ATENCIÓN
● Una uti liz
ación inadecuada o las reparacio-
nes caseras aumentan el riesgo de sufrir le-
siones graves o mortales, pues pueden oca-
sionar que los pretensores se activen de for-
ma inesperada o que no se activen.
● No realice nunca reparaciones o ajustes, ni
monte y
desmonte los componentes de los
pretensores o de los cinturones de seguridad.
● No es posible reparar ni el pretensor, ni el
cinturón de se
guridad, ni el enrollador auto-
mático correspondiente.
● Todos los trabajos que se realicen en los
preten
sores y en los cinturones de seguridad,
así como el desmontaje y montaje de compo-
nentes del sistema debidos a otros trabajos
de reparación, sólo deberán realizarse en un
taller especializado.
● Los pretensores sólo protegen en un único
accident
e y deben cambiarse si ya se han ac-
tivado. Nota relativa al medio ambiente
Los módulos del airbag y los pretensores del
cint urón p

ueden contener perclorato. Tenga
en cuenta las disposiciones legales para de-
secharlas. Sistema de airbags
Br ev
e intr

oducción
Introducción al tema El vehículo dispone de airbag frontal para
conduct
or

y acompañante. Los airbags fron-
tales pueden proteger adicionalmente la re-
gión torácica y la cabeza del conductor y del
acompañante si se ajustan y utilizan correc-
tamente asientos, cinturones de seguridad,
apoyacabezas y, en el caso del conductor, el
volante. Los airbags son un equipamiento de
seguridad adicional. Un airbag no puede
sustituir al cinturón de seguridad, el cual de-
berá colocarse siempre, aun cuando los
asientos delanteros dispongan de airbags
frontales.
El airbag puede proteger a los ocupantes del
vehículo en caso de accidente amortiguando
el movimiento de los ocupantes en la direc-
ción de la colisión en accidentes frontales y
laterales.
Los airbags disparados se hinchan mediante
un generador de gas. Esto provoca que se
rompan las cubiertas de los airbags y que es-
tos se desplieguen en todas sus zonas de
despliegue y con gran intensidad en cuestión
de milisegundos. Cuando el ocupante sujeto
por el cinturón de seguridad se sumerge en
el airbag hinchado, el gas sale para absorber la fuerza del impacto y frenar el movimiento.
De e
s

te modo se reduce el riesgo de sufrir le-
siones graves o mortales. El disparo del air-
bag no permite descartar otro tipo de lesio-
nes, como tumefacción, contusiones y lesio-
nes en la piel. Al desplegarse el airbag que
se ha disparado puede generarse también
calor debido al rozamiento.
Los airbags no protegen los brazos ni la par-
te inferior del cuerpo.
Los factores más importantes que intervie-
nen para que se disparen los airbags son el
tipo de accidente, el ángulo de colisión, la
velocidad del vehículo y las características
del objeto contra el que choca el vehículo.
Por ese motivo, los airbags no se disparan
cada vez que el vehículo resulta visiblemente
dañado.
La activación del sistema de airbags depen-
de de la magnitud de la desaceleración del
vehículo debida a una colisión, la cual se re-
gistra mediante una unidad de control elec-
trónica. Si el valor de la magnitud de desace-
leración se encuentra por debajo del valor de
referencia programado en la unidad de con-
trol, los airbags no se dispararán a pesar de
que puedan producirse daños graves en el
vehículo debidos a un accidente. Los daños
sufridos por el vehículo, los gastos de repa-
ración o incluso la ausencia de daños en el
vehículo en caso de accidente no son indi-
cios de que debería o no haberse disparado
un airbag. Debido a que las situaciones de »
63
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Seguridad

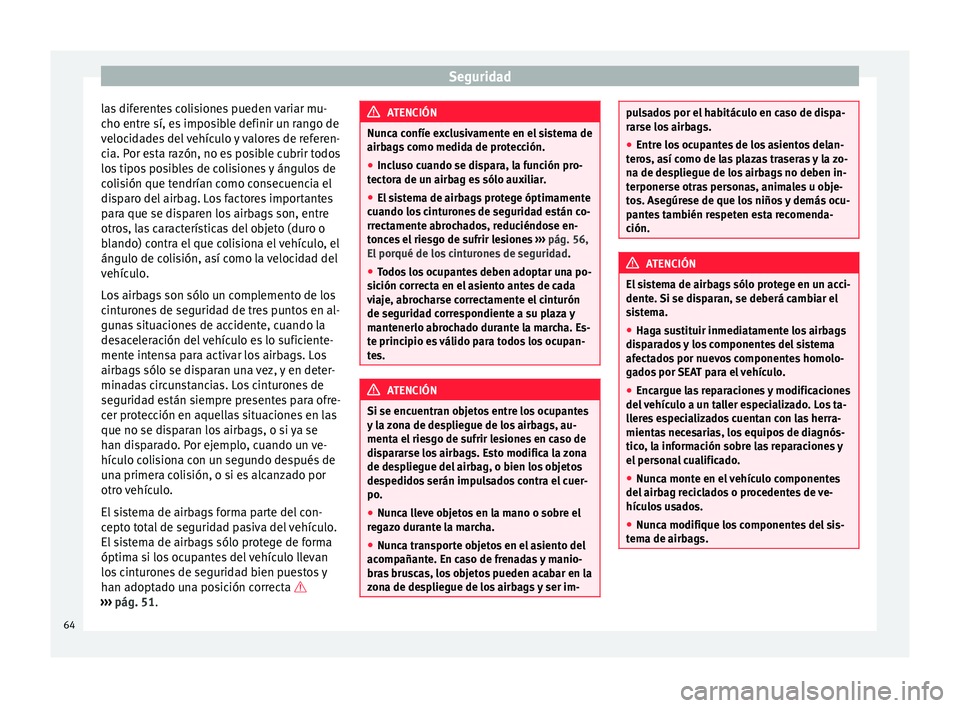

las diferentes colisiones pueden variar mu-
c ho entr
e sí, e
s imposible definir un rango de
velocidades del vehículo y valores de referen-
cia. Por esta razón, no es posible cubrir todos
los tipos posibles de colisiones y ángulos de
colisión que tendrían como consecuencia el
disparo del airbag. Los factores importantes
para que se disparen los airbags son, entre
otros, las características del objeto (duro o
blando) contra el que colisiona el vehículo, el
ángulo de colisión, así como la velocidad del
vehículo.
Los airbags son sólo un complemento de los
cinturones de seguridad de tres puntos en al-
gunas situaciones de accidente, cuando la
desaceleración del vehículo es lo suficiente-
mente intensa para activar los airbags. Los
airbags sólo se disparan una vez, y en deter-
minadas circunstancias. Los cinturones de
seguridad están siempre presentes para ofre-
cer protección en aquellas situaciones en las
que no se disparan los airbags, o si ya se
han disparado. Por ejemplo, cuando un ve-
hículo colisiona con un segundo después de
una primera colisión, o si es alcanzado por
otro vehículo.
El sistema de airbags forma parte del con-
cepto total de seguridad pasiva del vehículo.
El sistema de airbags sólo protege de forma
óptima si los ocupantes del vehículo llevan
los cinturones de seguridad bien puestos y
han adoptado una posición correcta 
››› pág. 51. ATENCIÓN
Nunca confíe exclusivamente en el sistema de
airbag s

como medida de protección.
● Incluso cuando se dispara, la función pro-
tector
a de un airbag es sólo auxiliar.
● El sistema de airbags protege óptimamente
cuando los
cinturones de seguridad están co-
rrectamente abrochados, reduciéndose en-
tonces el riesgo de sufrir lesiones ››› pág. 56,
El porqué de los cinturones de seguridad .
● Todos los ocupantes deben adoptar una po-
sición c
orrecta en el asiento antes de cada
viaje, abrocharse correctamente el cinturón
de seguridad correspondiente a su plaza y
mantenerlo abrochado durante la marcha. Es-
te principio es válido para todos los ocupan-
tes. ATENCIÓN
Si se encuentran objetos entre los ocupantes
y l a

zona de despliegue de los airbags, au-
menta el riesgo de sufrir lesiones en caso de
dispararse los airbags. Esto modifica la zona
de despliegue del airbag, o bien los objetos
despedidos serán impulsados contra el cuer-
po.
● Nunca lleve objetos en la mano o sobre el
reg
azo durante la marcha.
● Nunca transporte objetos en el asiento del
acompañant
e. En caso de frenadas y manio-
bras bruscas, los objetos pueden acabar en la
zona de despliegue de los airbags y ser im- pulsados por el habitáculo en caso de dispa-
rar
se lo

s airbags.
● Entre los ocupantes de los asientos delan-
tero
s, así como de las plazas traseras y la zo-
na de despliegue de los airbags no deben in-
terponerse otras personas, animales u obje-
tos. Asegúrese de que los niños y demás ocu-
pantes también respeten esta recomenda-
ción. ATENCIÓN
El sistema de airbags sólo protege en un acci-
dent e. Si se di

sparan, se deberá cambiar el
sistema.
● Haga sustituir inmediatamente los airbags
disp
arados y los componentes del sistema
afectados por nuevos componentes homolo-
gados por SEAT para el vehículo.
● Encargue las reparaciones y modificaciones
del v
ehículo a un taller especializado. Los ta-
lleres especializados cuentan con las herra-
mientas necesarias, los equipos de diagnós-
tico, la información sobre las reparaciones y
el personal cualificado.
● Nunca monte en el vehículo componentes
del airbag r
eciclados o procedentes de ve-
hículos usados.
● Nunca modifique los componentes del sis-
tema de airb
ags.64

Sistema de airbags
ATENCIÓN
Al dispararse los airbags puede desprenderse
un po lv
o fino. Esto es normal y no significa
que se haya producido un incendio en el ve-
hículo.
● Este polvo fino puede irritar la piel y las
mucos
as oculares, así como provocar dificul-
tades respiratorias, en especial en personas
que sufran o hayan sufrido asma u otras en-
fermedades del aparato respiratorio. Para re-
ducir las dificultades respiratorias, salga del
vehículo y abra las puertas y ventanillas para
respirar aire fresco.
● Si entra en contacto con el polvo, lávese las
manos
y la cara con un jabón suave y agua
antes de la próxima comida.
● Evite que el polvo afecte a los ojos o a heri-
das
abiertas.
● Enjuáguese los ojos con agua, si le ha en-
trado po
lvo. ATENCIÓN
Si se utilizan productos con disolventes, las
super fic

ies de los módulos de airbag se vuel-
ven porosas. En caso de accidente con dispa-
ro del airbag, el desprendimiento de piezas
de plástico puede causar lesiones graves.
● Nunca limpie el tablero de instrumentos y
la super
ficie de los módulos de airbag con
limpiadores con disolvente. Descripción del sistema de airbags
Componentes del concepto de seguridad del
vehíc
u

lo
Los siguientes equipamientos de seguridad
conforman el concepto de seguridad del ve-
hículo para reducir el riesgo de sufrir lesio-
nes graves y mortales. En función del equipa-
miento del vehículo, algunos equipamientos
pueden no estar montados en el vehículo o
no estar disponibles en algunos mercados.
● Cinturones de seguridad optimizados en
tod a

s las plazas.
● Pretensores del cinturón de seguridad para
el conduct
or y el acompañante.
● Limitador de esfuerzo del cinturón para el
conductor
y el acompañante.
● Testigo del cinturón.
● Airbags frontales para el conductor y el
acompañant
e.
● Airbags laterales para el conductor y el
acompañant
e.
● Testigo de control del airbag .
● Unidades de control y sensores.
● Apoyacabezas optimizados para colisiones
traser
as.
● Columna de dirección regulable.
● En caso necesario, puntos de anclaje para
asient
os para niños en las plazas traseras. ●
Dado el c
aso, puntos de fijación para el
cinturón de sujeción superior de los asientos
para niños.
Situaciones en las que no se dispara el air-
bag frontal y lateral
● Si el encendido está desconectado durante
la co
lisión.
● Si, en una colisión por la parte delantera
del v
ehículo, la desaceleración medida por la
unidad de control es demasiado baja.
● En colisiones laterales leves.
● En colisiones traseras.
● En caso de vuelco.
● Cuando la velocidad del impacto es inferior
al v
alor de referencia prefijado en la unidad
de control.
El sistema presenta alguna anomalía si el
testigo de control :
● no se ilumina al conectar el encendido,
● después de conectar el encendido, no se
apaga tr
anscurridos 4 segundos,
● después de conectar el encendido se apa-
ga y
se vuelve a encender,
● se ilumina o parpadea durante la marcha. ATENCIÓN
● Lo s

cinturones de seguridad y el sistema de
airbags desarrollan su máxima capacidad » 65
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Seguridad

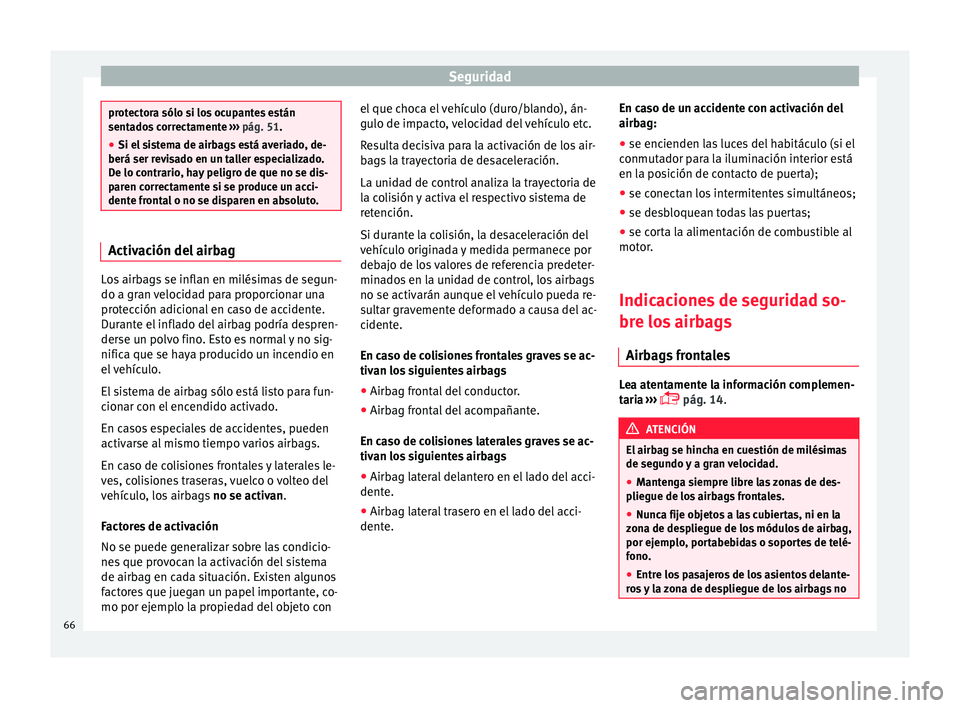

protectora sólo si los ocupantes están
senta
do
s correctamente ››› pág. 51.
● Si el sistema de airbags está averiado, de-
berá ser revi
sado en un taller especializado.
De lo contrario, hay peligro de que no se dis-
paren correctamente si se produce un acci-
dente frontal o no se disparen en absoluto. Activación del airbag
Los airbags se inflan en milésimas de segun-
do a gran
v

elocidad para proporcionar una
protección adicional en caso de accidente.
Durante el inflado del airbag podría despren-
derse un polvo fino. Esto es normal y no sig-
nifica que se haya producido un incendio en
el vehículo.
El sistema de airbag sólo está listo para fun-
cionar con el encendido activado.
En casos especiales de accidentes, pueden
activarse al mismo tiempo varios airbags.
En caso de colisiones frontales y laterales le-
ves, colisiones traseras, vuelco o volteo del
vehículo, los airbags no se activan.
Factores de activación
No se puede generalizar sobre las condicio-
nes que provocan la activación del sistema
de airbag en cada situación. Existen algunos
factores que juegan un papel importante, co-
mo por ejemplo la propiedad del objeto con el que choca el vehículo (duro/blando), án-
gulo de imp
act

o, velocidad del vehículo etc.
Resulta decisiva para la activación de los air-
bags la trayectoria de desaceleración.
La unidad de control analiza la trayectoria de
la colisión y activa el respectivo sistema de
retención.
Si durante la colisión, la desaceleración del
vehículo originada y medida permanece por
debajo de los valores de referencia predeter-
minados en la unidad de control, los airbags
no se activarán aunque el vehículo pueda re-
sultar gravemente deformado a causa del ac-
cidente.
En caso de colisiones frontales graves se ac-
tivan los siguientes airbags ● Airbag frontal del conductor.
● Airbag frontal del acompañante.
En caso de c
olisiones laterales graves se ac-
tivan los siguientes airbags
● Airbag lateral delantero en el lado del acci-
dente.
● Airbag l

ateral trasero en el lado del acci-
dente. En ca

so de un accidente con activación del
airbag:
● se encienden l

as luces del habitáculo (si el
conmuta
dor para la iluminación interior está
en la posición de contacto de puerta);
● se conectan los intermitentes simultáneos;
● se desbloquean todas las puertas;
● se corta la alimentación de combustible al
motor.
Indic

aciones de seguridad so-
bre los
airbags
Airbags frontales Lea atentamente la información complemen-
t
ari
a

›››
 pág. 14. ATENCIÓN
El airbag se hincha en cuestión de milésimas
de segu ndo

y a gran velocidad.
● Mantenga siempre libre las zonas de des-
pliegue de lo
s airbags frontales.
● Nunca fije objetos a las cubiertas, ni en la
zona de de
spliegue de los módulos de airbag,
por ejemplo, portabebidas o soportes de telé-
fono.
● Entre los pasajeros de los asientos delante-
ros

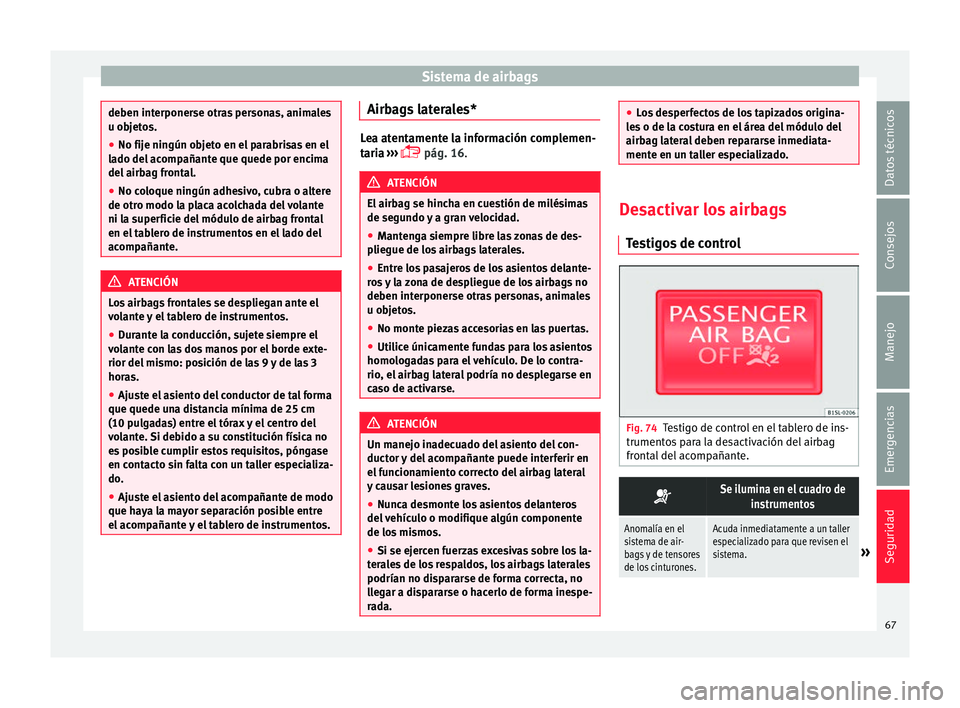

y la zona de despliegue de los airbags no 66

Sistema de airbags
deben interponerse otras personas, animales
u ob
j
etos.
● No fije ningún objeto en el parabrisas en el
lado del
acompañante que quede por encima
del airbag frontal.
● No coloque ningún adhesivo, cubra o altere
de otro modo la p
laca acolchada del volante
ni la superficie del módulo de airbag frontal
en el tablero de instrumentos en el lado del
acompañante. ATENCIÓN
Los airbags frontales se despliegan ante el
v o l

ante y el tablero de instrumentos.
● Durante la conducción, sujete siempre el
vol
ante con las dos manos por el borde exte-
rior del mismo: posición de las 9 y de las 3
horas.
● Ajuste el asiento del conductor de tal forma
que quede una di
stancia mínima de 25 cm
(10 pulgadas) entre el tórax y el centro del
volante. Si debido a su constitución física no
es posible cumplir estos requisitos, póngase
en contacto sin falta con un taller especializa-
do.
● Ajuste el asiento del acompañante de modo
que hay
a la mayor separación posible entre
el acompañante y el tablero de instrumentos. Airbags laterales*
Lea atentamente la información complemen-
tari
a

›››
 pág. 16. ATENCIÓN
El airbag se hincha en cuestión de milésimas
de segu ndo

y a gran velocidad.
● Mantenga siempre libre las zonas de des-
pliegue de lo
s airbags laterales.
● Entre los pasajeros de los asientos delante-
ros
y la zona de despliegue de los airbags no
deben interponerse otras personas, animales
u objetos.
● No monte piezas accesorias en las puertas.
● Utilice únicamente fundas para los asientos
homologa
das para el vehículo. De lo contra-
rio, el airbag lateral podría no desplegarse en
caso de activarse. ATENCIÓN
Un manejo inadecuado del asiento del con-
ductor y

del acompañante puede interferir en
el funcionamiento correcto del airbag lateral
y causar lesiones graves.
● Nunca desmonte los asientos delanteros
del v
ehículo o modifique algún componente
de los mismos.
● Si se ejercen fuerzas excesivas sobre los la-
tera
les de los respaldos, los airbags laterales
podrían no dispararse de forma correcta, no
llegar a dispararse o hacerlo de forma inespe-
rada. ●
Lo s

desperfectos de los tapizados origina-
les o de la costura en el área del módulo del
airbag lateral deben repararse inmediata-
mente en un taller especializado. Desactivar los airbags
Te s

tigos de control Fig. 74
Testigo de control en el tablero de ins-
trument os

para la desactivación del airbag
frontal del acompañante. 
Se ilumina en el cuadro de
instrumentos
Anomalía en el
sistema de air-
bags y de tensores
de los cinturones.Acuda inmediatamente a un taller
especializado para que revisen el
sistema.
» 67
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Seguridad

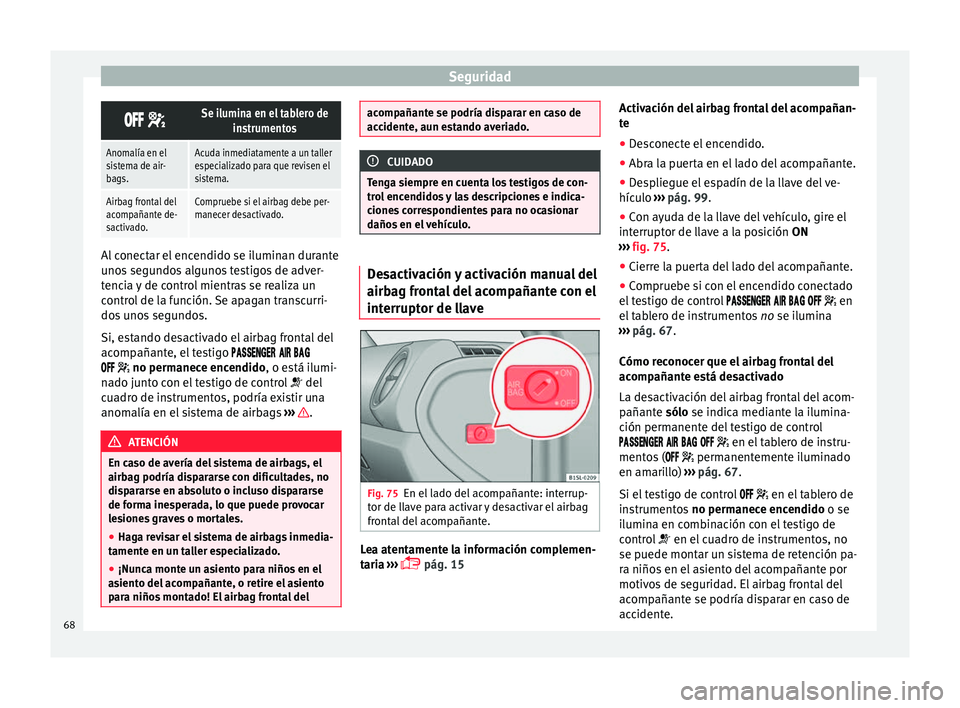

 Se ilumina en el tablero de
instrumentos
Anomalía en el
sistema de air-
bags.Acuda inmediatamente a un taller
especializado para que revisen el
sistema.
Airbag frontal del
acompañante de-
sactivado.Compruebe si el airbag debe per-
manecer desactivado. Al conectar el encendido se iluminan durante
uno
s

segundos algunos testigos de adver-
tencia y de control mientras se realiza un
control de la función. Se apagan transcurri-
dos unos segundos.
Si, estando desactivado el airbag frontal del
acompañante, el testigo   
  no permanece encendido, o está ilumi-
nado junto con el testigo de control  del
cuadro de instrumentos, podría existir una
anomalía en el sistema de airbags ››› .
ATENCIÓN
En caso de avería del sistema de airbags, el
airbag podría di s

pararse con dificultades, no
dispararse en absoluto o incluso dispararse
de forma inesperada, lo que puede provocar
lesiones graves o mortales.
● Haga revisar el sistema de airbags inmedia-
tamente en u
n taller especializado.
● ¡Nunca monte un asiento para niños en el
asient
o del acompañante, o retire el asiento
para niños montado! El airbag frontal del acompañante se podría disparar en caso de
acc
ident

e, aun estando averiado. CUIDADO
Tenga siempre en cuenta los testigos de con-
tr ol

encendidos y las descripciones e indica-
ciones correspondientes para no ocasionar
daños en el vehículo. Desactivación y activación manual del
airb
ag fr
ont

al del acompañante con el
interruptor de llave Fig. 75
En el lado del acompañante: interrup-
t or de l
l

ave para activar y desactivar el airbag
frontal del acompañante. Lea atentamente la información complemen-
t
ari
a

›››
 pág. 15 Activación del airbag frontal del acompañan-
te
●
De

sconecte el encendido.
● Abra la puerta en el lado del acompañante.
● Despliegue el espadín de la llave del ve-
hículo ›

›› pág. 99.
● Con ayuda de la llave del vehículo, gire el
interruptor de l
lave a la posición ON
››› fig. 75.
● Cierre la puerta del lado del acompañante.
● Compruebe si con el encendido conectado
el te
stigo de control      en
el tablero de instrumentos no se ilumina
››› pág. 67.
Cómo reconocer que el airbag frontal del
acompañante está desactivado
La desactivación del airbag frontal del acom-
pañante sólo se indica mediante la ilumina-
ción permanente del testigo de control
     en el tablero de instru-
mentos (   permanentemente iluminado
en amarillo) ››› pág. 67.
Si el testigo de control   en el tablero de
instrumentos no permanece encendido o se
ilumina en combinación con el testigo de
control  en el cuadro de instrumentos, no
se puede montar un sistema de retención pa-
ra niños en el asiento del acompañante por
motivos de seguridad. El airbag frontal del
acompañante se podría disparar en caso de
accidente.
68
