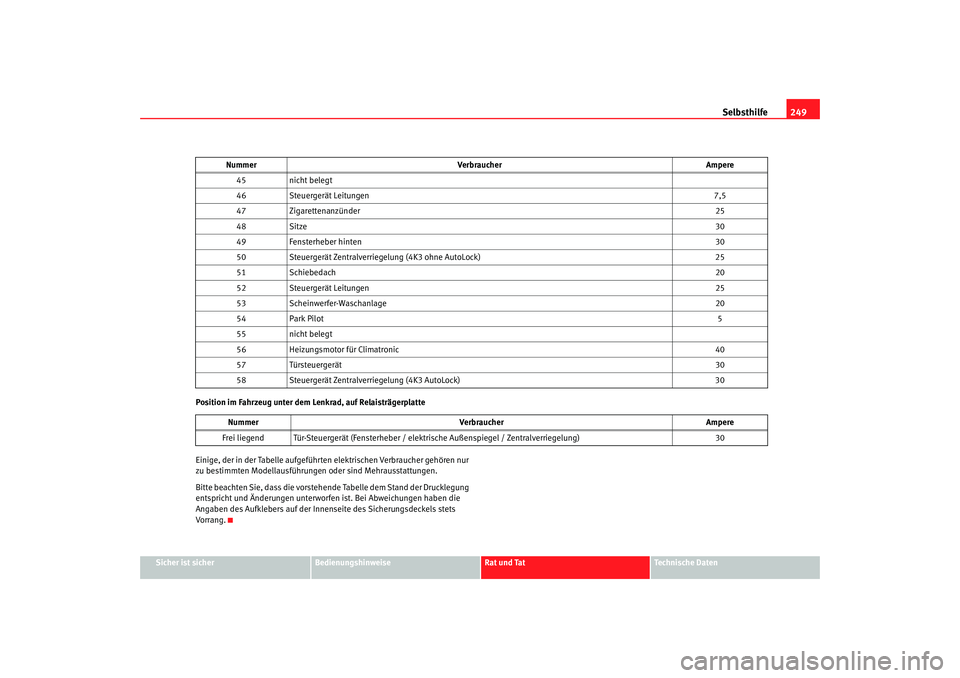

Selbsthilfe249
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Position im Fahrzeug unter dem Lenkrad, auf Relaisträgerplatte
Einige, der in der Tabelle aufgeführten
elektrischen Verbraucher gehören nur
zu bestimmten Modellausführunge n oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist. Bei Abweichungen haben die
Angaben des Aufklebers auf der Innenseite des Sicherungsdeckels stets
Vo r ra ng . 45
nicht belegt
46 Steuergerät Leitungen 7,5
47 Zigarettenanzünder 25
48 Sitze 30
49 Fensterheber hinten 30
50 Steuergerät Zentralverriegelung (4K3 ohne AutoLock) 25
51 Schiebedach 20
52 Steuergerät Leitungen 25
53 Scheinwerfer-Waschanlage 20
54 Park Pilot 5
55 nicht belegt
56 Heizungsmotor für Climatronic 40
57 Türsteuergerät 30
58 Steuergerät Zentralverriegelung (4K3 AutoLock) 30
Nummer Verbraucher Ampere
Frei liegend Tür-Steuergerät (Fensterheber / el ektrische Außenspiegel / Zentralverriegelung) 30
Nummer
Verbraucher Ampere
toledo_aleman Seite 249 Dienstag, 4. Oktober 2005 6:39 18

Selbsthilfe

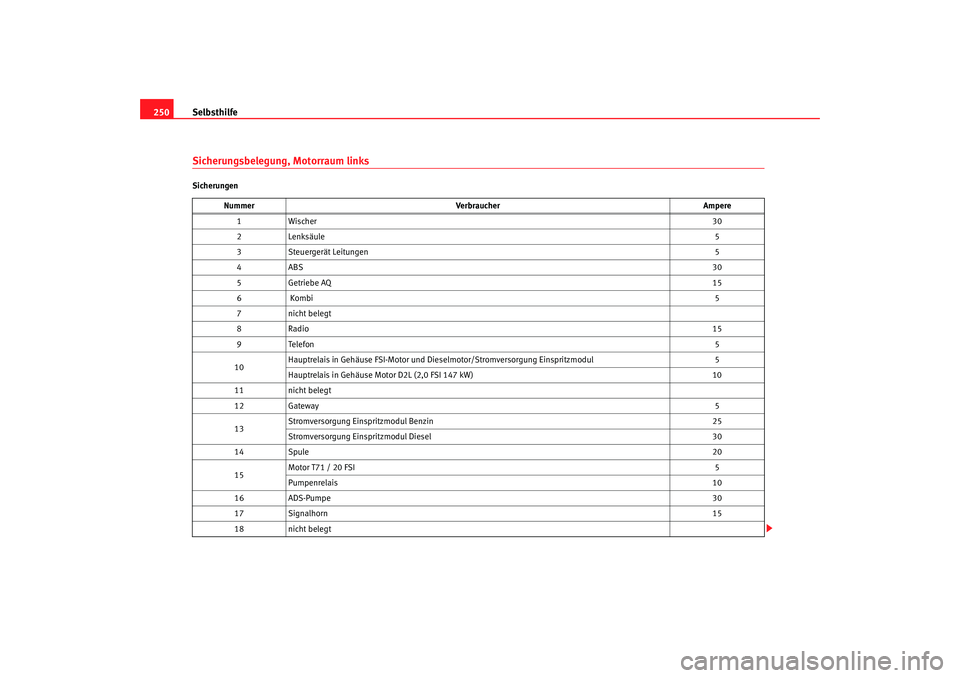

250Sicherungsbelegung, Motorraum linksSicherungen
Nummer Verbraucher Ampere
1W is ch er 30
2 Lenksäule 5
3 Steuergerät Leitungen 5
4A BS 30
5 Getriebe AQ 15
6 Kombi 5
7 nicht belegt
8R ad io 15
9T ele fo n 5
10 Hauptrelais in Gehäuse FSI-Motor und Dieselmotor/Stromversorgung Einspritzmodul
5
Hauptrelais in Gehäuse Motor D2L (2,0 FSI 147 kW) 10
11 nicht belegt
12 Gateway 5
13 Stromversorgung Einspritzmodul Benzin
25
Stromversorgung Einspritzmodul Diesel 30
14 Spule 20
15 Motor T71 / 20 FSI
5
Pumpenrelais 10
16 ADS-Pumpe 30
17 Signalhorn 15
18 nicht belegt
toledo_aleman Seite 250 Dienstag, 4. Oktober 2005 6:39 18

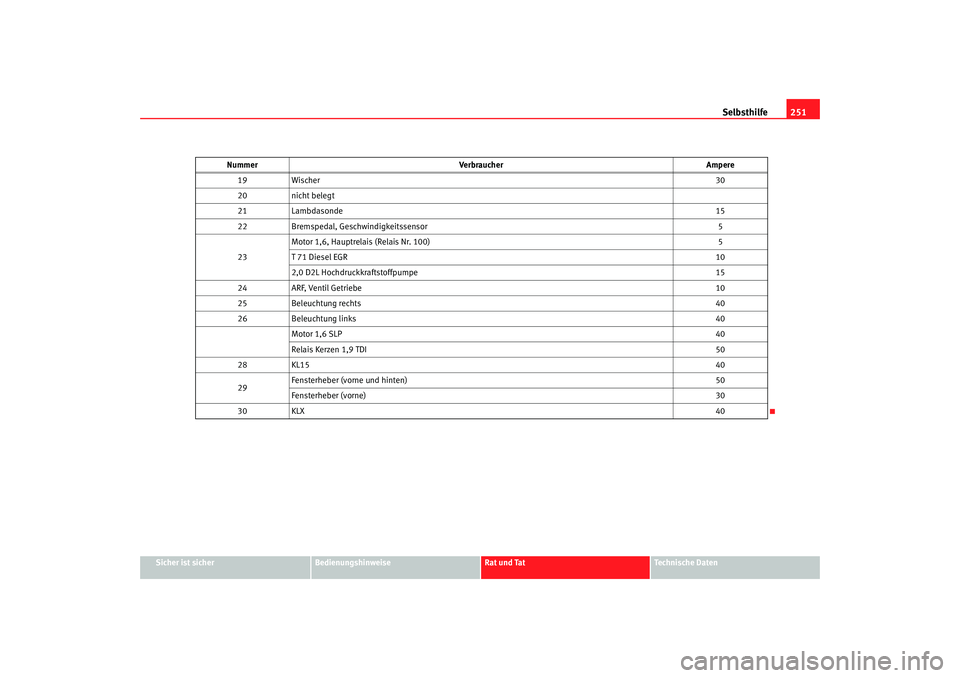

Selbsthilfe251
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
19
Wischer 30
20 nicht belegt
21 Lambdasonde 15
22 Bremspedal, Geschwindigkeitssensor 5
23 Motor 1,6, Hauptrelais (Relais Nr. 100)
5
T 71 Diesel EGR 10
2,0 D2L Hochdruckkraftstoffpumpe 15
24 ARF, Ventil Getriebe 10
25 Beleuchtung rechts 40
26 Beleuchtung links 40
Motor 1,6 SLP 40
Relais Kerzen 1,9 TDI 50
28 KL15 40
29 Fensterheber (vorne und hinten)
50
Fensterheber (vorne) 30
30 KLX 40
Nummer
Verbraucher Ampere
toledo_aleman Seite 251 Dienstag, 4. Oktober 2005 6:39 18

Selbsthilfe

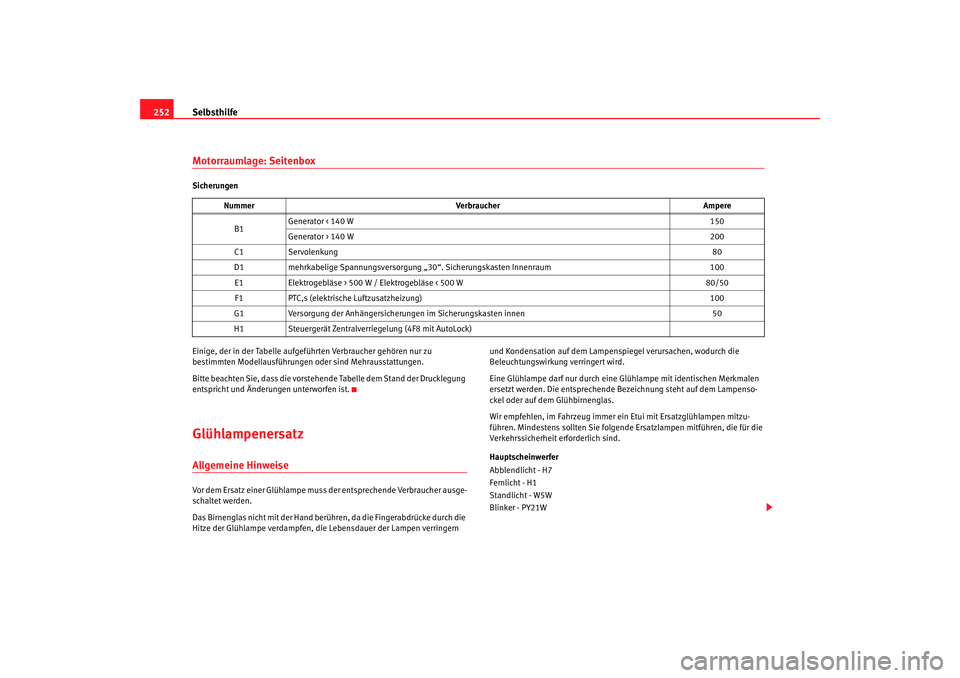

252Motorraumlage: SeitenboxSicherungen
Einige, der in der Tabelle aufgeführten Verbraucher gehören nur zu
bestimmten Modellausführungen oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist.GlühlampenersatzAllgemeine HinweiseVor dem Ersatz einer Glühlampe muss der entsprechende Verbraucher ausge-
schaltet werden.
Das Birnenglas nich t mit der Hand berühren, da die Fingerabdrücke durch die
Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verringern und Kondensation auf dem Lampenspiegel verursachen, wodurch die
Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine
Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf dem Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ein Etui mit Ersatzglühlampen mitzu-
führen. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind.
Hauptscheinwerfer
Abblendlicht - H7
Fernlicht - H1
Standlicht - W5W
Blinker - PY21W
Nummer
Verbraucher Ampere
B1 Generator < 140 W
150
Generator > 140 W 200
C1 Servolenkung 80
D1 mehrkabelige Spannungsversorgung „30“. Sicherungskasten Innenraum 100
E1 Elektrogebläse > 500 W / Elektrogebläse < 500 W 80/50
F1 PTC,s (elektrische Luftzusatzheizung) 100
G1 Versorgung der Anhängersicherunge n im Sicherungskasten innen 50
H1 Steuergerät Zentralverriegelung (4F8 mit AutoLock)
toledo_aleman Seite 252 Dienstag, 4. Oktober 2005 6:39 18

Selbsthilfe253
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Xenon-Scheinwerfer
21)
Abblend- und Fernlicht - D1S
22)
Lichthupe und Zusatz-Fernlicht - H1
Standlicht -
W5W
Blinker - PY21W
Nebelscheinwerfer
Nebelscheinwerfer - H3
Hochgesetzte Rückleuchte
Brems-/Standlicht - P21W
23)
Blinker - R10W
Rückleuchte
Nebelschlussleuchte - P21W
Rückfahrlicht - P21W
Seitlicher Blinker
Seitlicher Blinker - W5W
Kennzeichenbeleuchtung
Kennzeichenbeleuchtung - C5W
Hinweis
•
Da einige der Lampen nur schwer zugä nglich sind, sollten diese von einer
Fachwerkstatt ausgewechselt werden. Anschließend wird jedoch
beschrieben, wie dieser Austausch durchgeführt werden muss, mit
Ausnahme der Nebelscheinwerfe r* und der Innenbeleuchtung.
Hauptscheinwerfer
Blinker
Abblendlicht
Fernlicht
Standlicht
21)Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt
werden, da komplexere Fahrzeugteile ausgebaut werden müssen und eine Nullstel-
lung des automatischen Systems zur Scheinwerfereinstellung erforderlich ist.22)Die Xenon-Gasentladungslampen haben eine um 2,5 Mal höhere Leuchtstärke und
eine 5 Mal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass außer im
Falle einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer des
Fahrzeugs nicht erforderlich ist.23)Lampe mit einem elektronisch gesteuerten Leuchtfaden für Brems-/Standlicht.
Bei durchgebranntem Faden funktioniert weder die Rück- noch die Standleuchte.

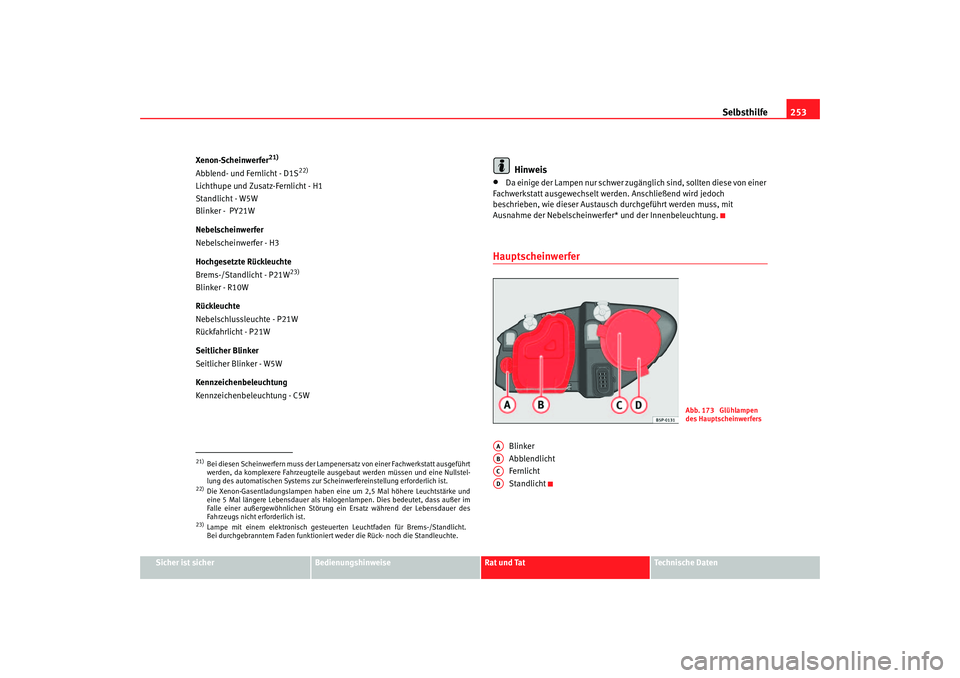

Abb. 173 Glühlampen
des Hauptscheinwerfers
AAABACAD
toledo_aleman Seite 253 Dienstag, 4. Oktober 2005 6:39 18

Selbsthilfe

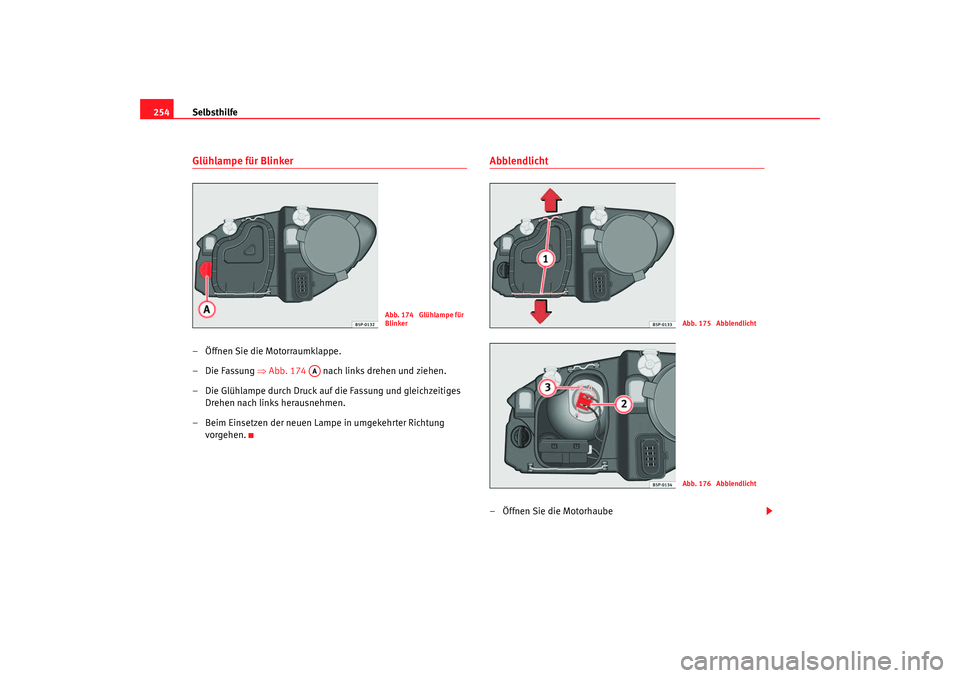

254Glühlampe für Blinker– Öffnen Sie die Motorraumklappe.
– Die Fassung ⇒Abb. 174 nach links drehen und ziehen.
– Die Glühlampe durch Druck auf die Fassung und gleichzeitiges Drehen nach links herausnehmen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abblendlicht– Öffnen Sie die Motorhaube
Abb. 174 Glühlampe für
Blinker
AA
Abb. 175 AbblendlichtAbb. 176 Abblendlicht
toledo_aleman Seite 254 Dienstag, 4. Oktober 2005 6:39 18

Selbsthilfe255
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
–Die Streben ⇒Seite 254, Abb. 175 in Pfeilrichtung
verschieben und den Deckel abnehmen.
– Ziehen Sie den Stecker ⇒Seite 254, Abb. 176 von der Lampe
ab.
– Die Haltefeder ⇒Seite 254, Abb. 176 durch Eindrücken und
Rechtsdrehung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe so einsetzen, dass die Befestigungsnase des Tellers in der
Aufnahme des Spiegels sitzt.Fernlicht
– Öffnen Sie die Motorhaube

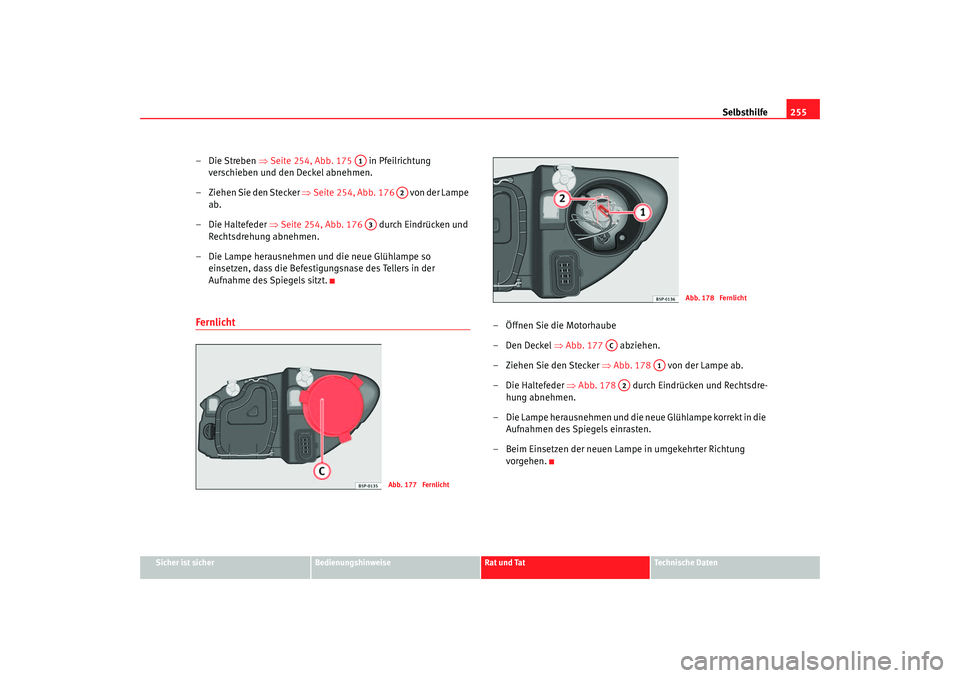

–Den Deckel ⇒Abb. 177 abziehen.
– Ziehen Sie den Stecker ⇒Abb. 178 von der Lampe ab.
– Die Haltefeder ⇒Abb. 178 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
A1
A2
A3
Abb. 177 Fernlicht
Abb. 178 Fernlicht
AC
A1
A2
toledo_aleman Seite 255 Dienstag, 4. Oktober 2005 6:39 18

Selbsthilfe

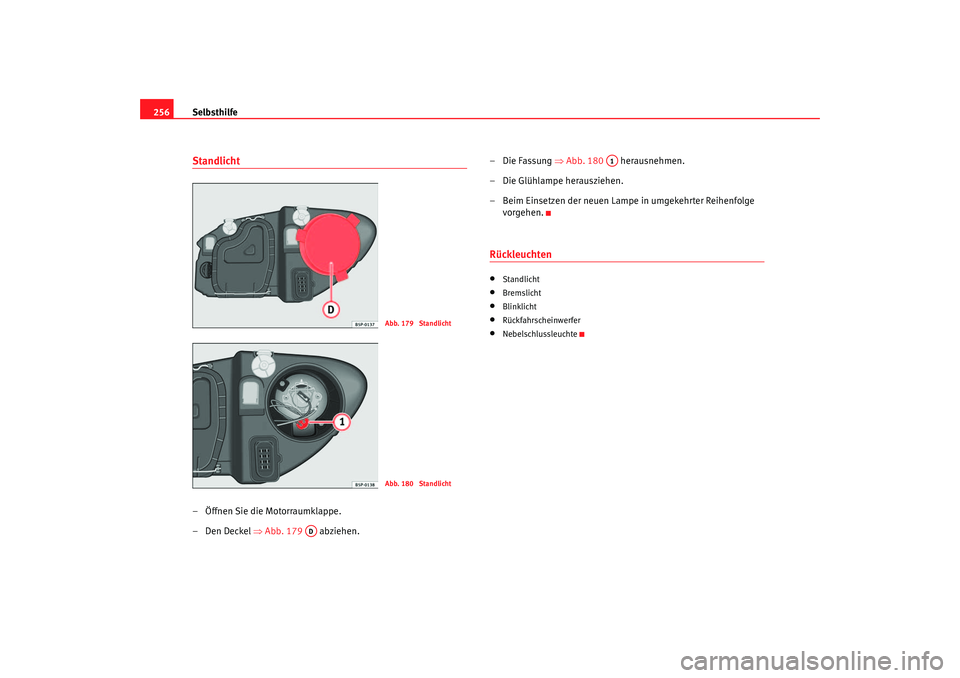

256Standlicht– Öffnen Sie die Motorraumklappe.
–Den Deckel ⇒Abb. 179 abziehen. – Die Fassung
⇒Abb. 180 herausnehmen.
– Die Glühlampe herausziehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Rückleuchten•
Standlicht
•
Bremslicht
•
Blinklicht
•
Rückfahrscheinwerfer
•
Nebelschlussleuchte
Abb. 179 StandlichtAbb. 180 Standlicht
AD
A1
toledo_aleman Seite 256 Dienstag, 4. Oktober 2005 6:39 18

Selbsthilfe257
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

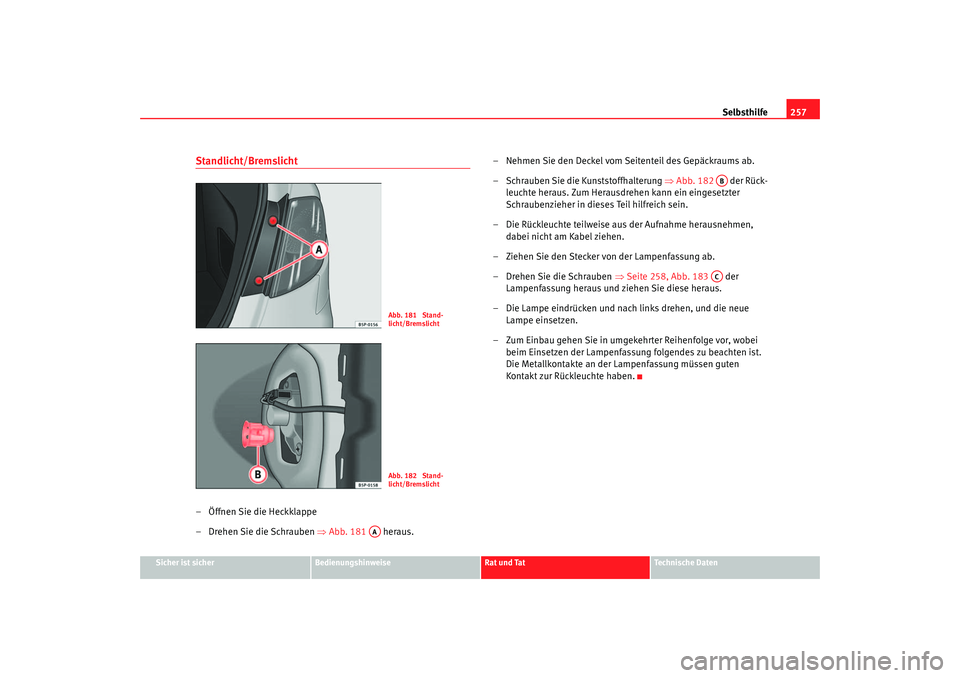

Standlicht/Bremslicht– Öffnen Sie die Heckklappe
– Drehen Sie die Schrauben ⇒Abb. 181 heraus. – Nehmen Sie den Deckel vom Seitenteil des Gepäckraums ab.
– Schrauben Sie die Kunststoffhalterung ⇒
Abb. 182 der Rück-
leuchte heraus. Zum Herausdrehen kann ein eingesetzter
Schraubenzieher in dieses Teil hilfreich sein.
– Die Rückleuchte teilweise aus der Aufnahme herausnehmen, dabei nicht am Kabel ziehen.
– Ziehen Sie den Stecker von der Lampenfassung ab.
– Drehen Sie die Schrauben ⇒Seite 258, Abb. 183 der
Lampenfassung heraus und ziehen Sie diese heraus.
– Die Lampe eindrücken und nach links drehen, und die neue Lampe einsetzen.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei beim Einsetzen der Lampenfassung folgendes zu beachten ist.
Die Metallkontakte an der Lampenfassung müssen guten
Kontakt zur Rückleuchte haben.
Abb. 181 Stand-
licht/BremslichtAbb. 182 Stand-
licht/Bremslicht
AA
ABAC
toledo_aleman Seite 257 Dienstag, 4. Oktober 2005 6:39 18

Selbsthilfe

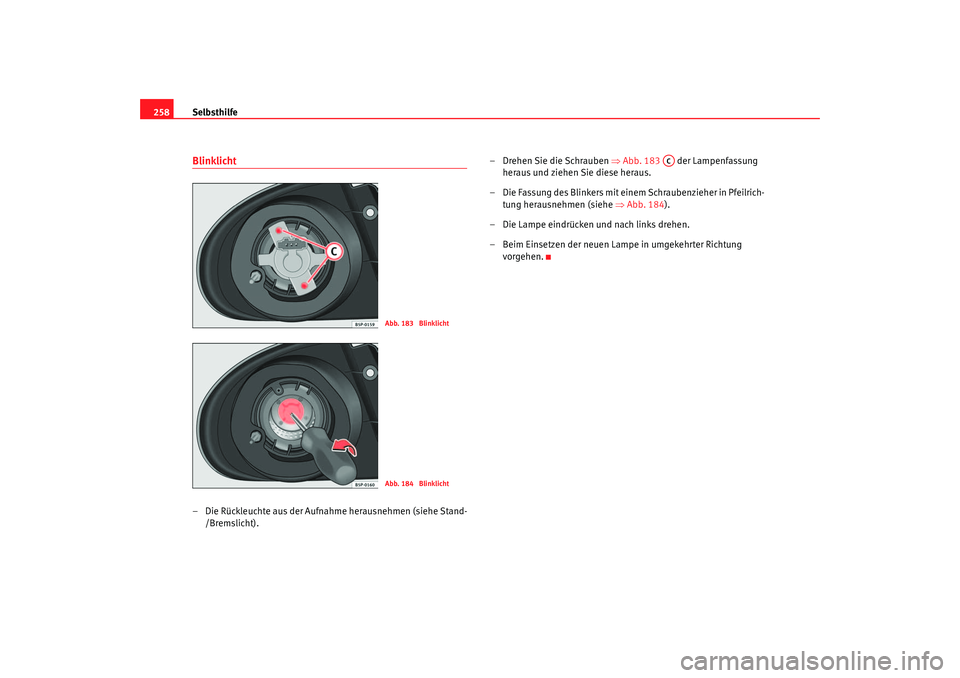

258Blinklicht– Die Rückleuchte aus der Aufnahme herausnehmen (siehe Stand-
/Bremslicht). – Drehen Sie die Schrauben
⇒Abb. 183 der Lampenfassung
heraus und ziehen Sie diese heraus.
– Die Fassung des Blinkers mit einem Schraubenzieher in Pfeilrich- tung he rausnehmen (siehe ⇒ Abb
. 184 )
.
– Die L

ampe eindrücken und nach links drehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abb. 183 BlinklichtAbb. 184 Blinklicht
AC
