Selbsthilfe259
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

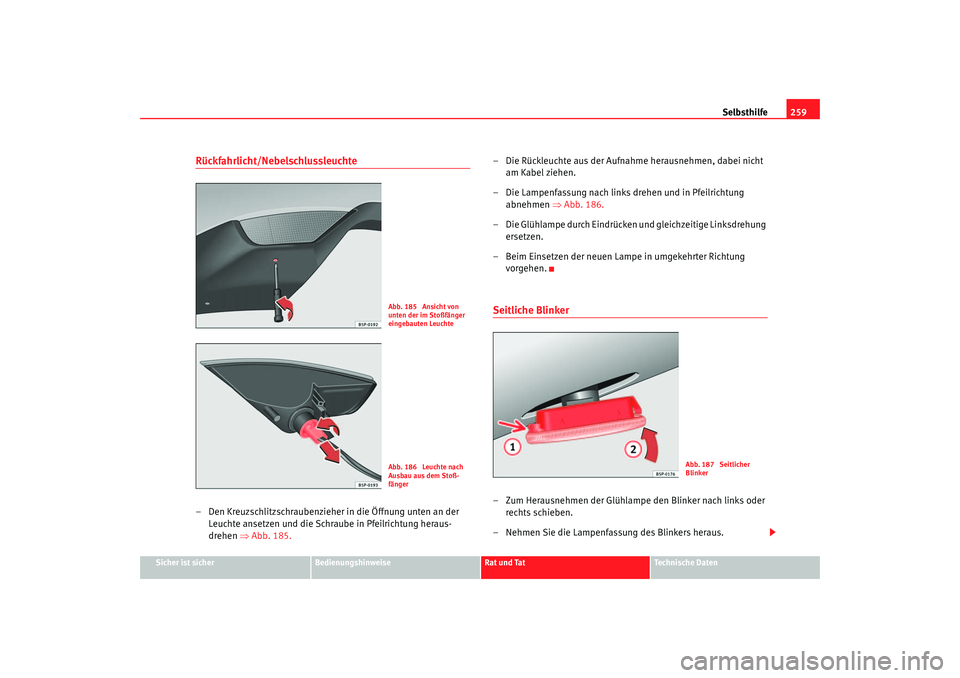

Rückfahrlicht/Nebelschlussleuchte– Den Kreuzschlitzschraubenzieher in die Öffnung unten an der
Leuchte ansetzen und die Schraube in Pfeilrichtung heraus-
drehen ⇒ Abb. 185. – Die Rückleuchte aus der Aufnah
me herausnehmen, dabei nicht
am Kabel ziehen.
– Die Lampenfassung nach links drehen und in Pfeilrichtung abnehmen ⇒ Abb. 186.
– Die Glühlampe durch Eindrücken und gleichzeitige Linksdrehung ersetzen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Seitliche Blinker– Zum Herausnehmen der Glühlampe den Blinker nach links oder rechts schieben.
– Nehmen Sie die Lampenfassung des Blinkers heraus.
Abb. 185 Ansicht von
unten der im Stoßfänger
eingebauten LeuchteAbb. 186 Leuchte nach
Ausbau aus dem Stoß-
fänger
Abb. 187 Seitlicher
Blinker
toledo_aleman Seite 259 Dienstag, 4. Oktober 2005 6:39 18

Selbsthilfe
260

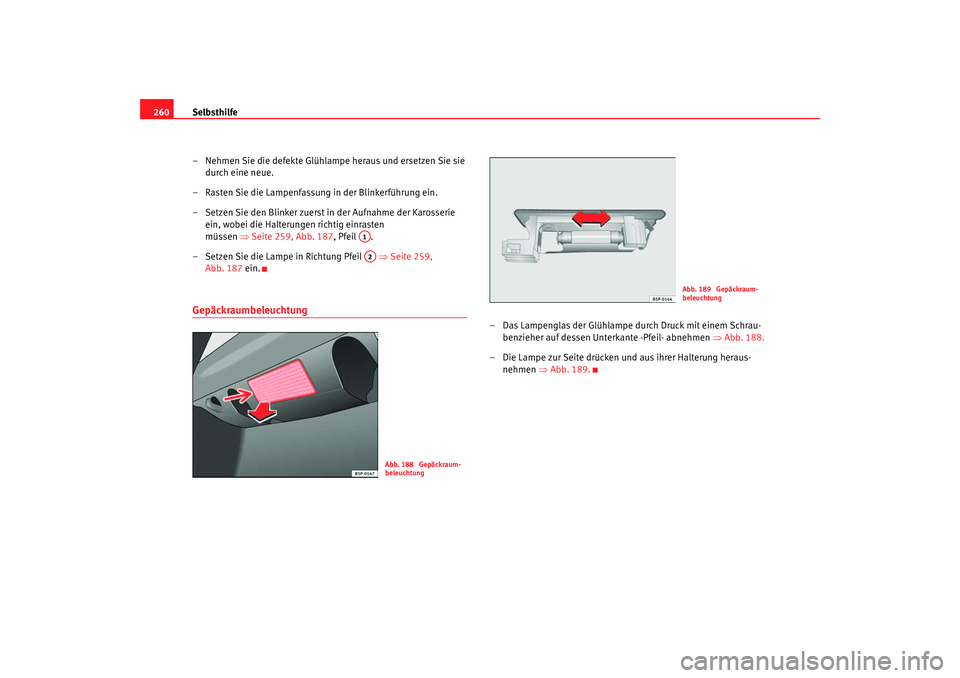

– Nehmen Sie die defekte Glühlampe heraus und ersetzen Sie sie durch eine neue.
– Rasten Sie die Lampenfassung in der Blinkerführung ein.
– Setzen Sie den Blinker zuerst in der Aufnahme der Karosserie ein, wobei die Halterungen richtig einrasten
müssen ⇒Seite 259, Abb. 187 , Pfeil .
– Setzen Sie die Lampe in Richtung Pfeil ⇒Seite 259,
Abb. 187 ein.Gepäckraumbeleuchtung
– Das Lampenglas der Glühlampe durch Druck mit einem Schrau-
ben zieher auf dessen Unterkante -Pfeil- abnehmen ⇒ Abb. 18
8.
– Die Lampe zur Seite drücken und aus ihrer Halterung heraus- nehmen ⇒ Abb. 18
9.
A1A2
Abb. 188 Gepäckraum-
beleuchtung
Abb. 189 Gepäckraum-
beleuchtung
toledo_aleman Seite 260 Dienstag, 4. Oktober 2005 6:39 18

Selbsthilfe261
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

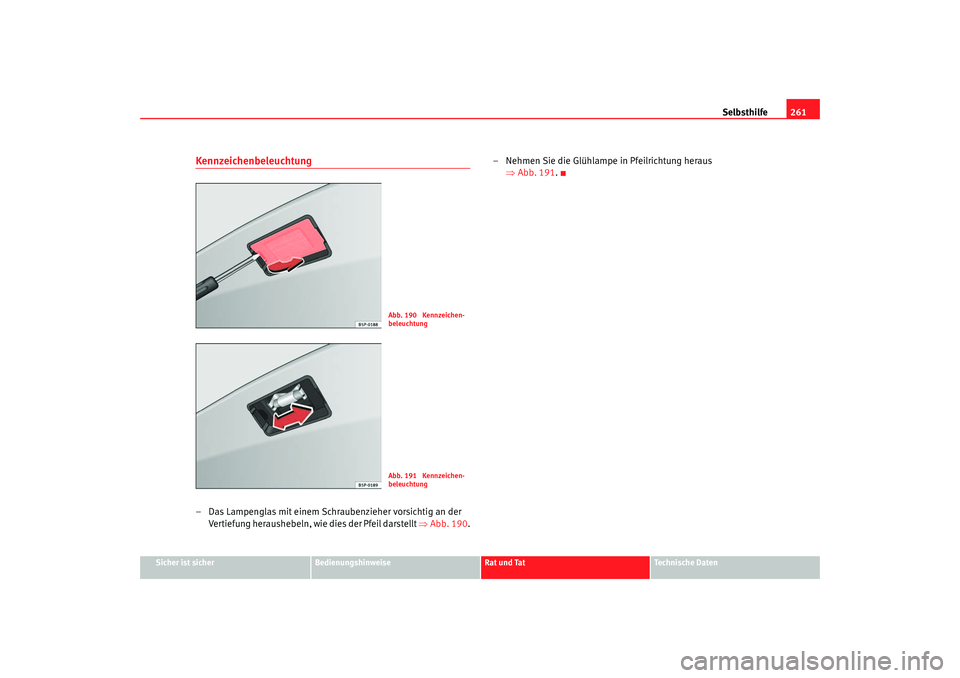

Kennzeichenbeleuchtung– Das Lampenglas mit einem Schraubenzieher vorsichtig an der
Vertiefung heraushebeln, wie dies der Pfeil darstellt ⇒Abb. 190 .–
Nehmen Sie die Glühlampe in Pfeilrichtung heraus
⇒ Abb. 191.
Abb. 190 Kennzeichen-
beleuchtungAbb. 191 Kennzeichen-
beleuchtung
toledo_aleman Seite 261 Dienstag, 4. Oktober 2005 6:39 18

Selbsthilfe

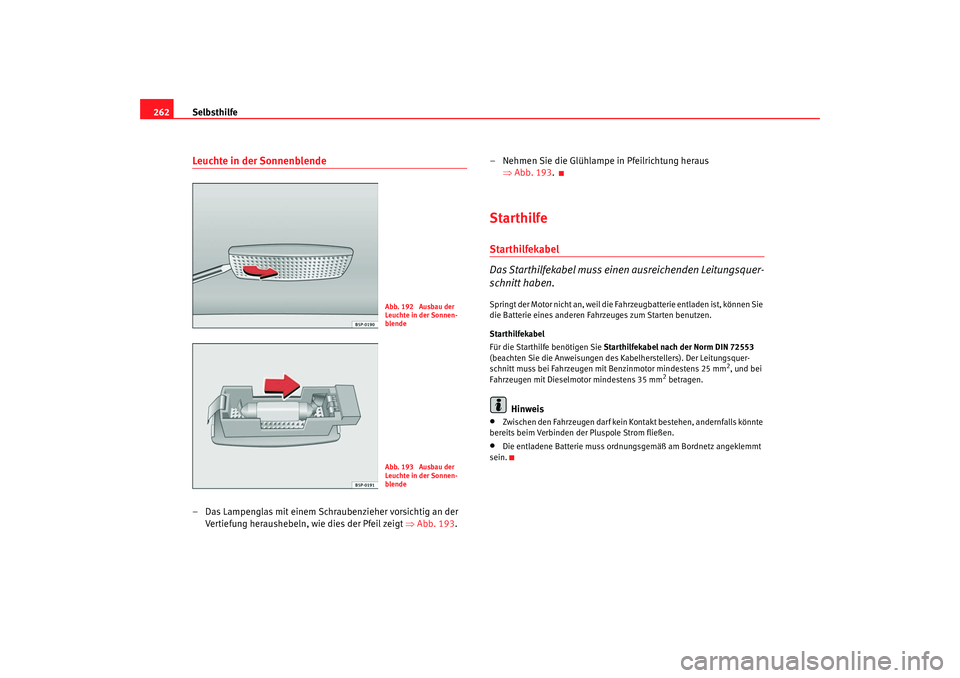

262Leuchte in der Sonnenblende– Das Lampenglas mit einem Schr aubenzieher vorsichtig an der
Ve rtiefung heraushebeln, wie dies der Pfeil zeigt ⇒ Abb. 19 3. –

Nehmen Sie die Glühlampe in Pfeilrichtung heraus
⇒ Abb. 1 9

3.
StarthilfeStarthilfekabel
Das Starthilfekabel muss einen ausreichenden Leitungsquer-
schnitt haben.Springt der Motor nicht an, weil die Fahrzeugbatterie entladen ist, können Sie
die Batterie eines anderen Fahr zeuges zum Starten benutzen.
Starthilfekabel
Für die Starthilfe benötigen Sie Starthilfekabel nach der Norm DIN 72553
(beachten Sie die Anweisungen des Ka belherstellers). Der Leitungsquer-
schnitt muss bei Fahrzeugen mi t Benzinmotor mindestens 25 mm
2, und bei
Fahrzeugen mit Dieselmotor mindestens 35 mm
2 betragen.
Hinweis
•
Zwischen den Fahrzeugen darf kein Kontakt bestehen, andernfalls könnte
bereits beim Verbinden der Pluspole Strom fließen.
•
Die entladene Batterie muss ordnun gsgemäß am Bordnetz angeklemmt
sein.
Abb. 192 Ausbau der
Leuchte in der Sonnen-
blendeAbb. 193 Ausbau der
Leuchte in der Sonnen-
blende
toledo_aleman Seite 262 Dienstag, 4. Oktober 2005 6:39 18

Selbsthilfe263
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Starthilfe durchführenIn der ⇒Abb. 194 ist A die entladene Batterie und B die stromge-
bende Batterie.
Starthilfekabel-Anschluss
– Schalten Sie an beiden Fahrzeugen die Zündung aus ⇒.
1. Klemmen Sie ein Ende des roten Starthilfekabels an den Pluspol ⇒Abb. 194 des Fahrzeugs mit der entladenen Batterie
⇒ .
2. Klemmen Sie das andere Ende des roten Starthilfekabels an den Pluspol des stromgebenden Fahrzeugs.
3. Klemmen Sie ein Ende des schwarzen Starthilfekabels an den Minuspol der entladenen Batterie. 4. Klemmen Sie das andere Ende des schwarzen Starthilfekabels
beim Fahrzeug mit der entladenen Batterie an ein massives,
fest mit dem Motorblock verschraubtes Metallteil oder an den
Motorblock selbst an, jedoch nicht in der Nähe der Batterie
⇒ .
5. Verlegen Sie die Leitungen so, dass sie nicht von sich drehenden Teilen im Motorraum erfasst werden können.
Einschalten
6. Starten Sie den Motor des stromgebenden Fahrzeugs und lassen Sie ihn im Leerlauf laufen.
7. Starten Sie den Motor des Fahrzeugs mit der entladenen Batterie und warten Sie zwei bis drei Minuten, bis der Motor „rundläuft“.
Starthilfekabel abnehmen
8. Schalten Sie vor dem Abklemmen der Starthilfekabel das Fahr- licht – falls eingeschaltet – aus.
9. Schalten Sie im Fahrzeug mit der entladenen Batterie das Heizungsgebläse und die Heckscheibenbeheizung ein, damit
beim Abklemmen auftretende Spannungsspitzen abgebaut
werden.
10. Nehmen Sie die Kabel bei laufenden Motoren genau in der umgekehrten Reihenfolge, wie oben beschrieben, ab.
Achten Sie darauf, dass die angeschlossenen Polzangen ausreichend metal-
lischen Kontakt haben.
Falls der Motor nicht anspringt: Brechen Sie den Startvorgang nach
10 Sekunden ab und wiederholen Sie ihn dann nach etwa einer Minute.
Abb. 194 Schema für das
Anklemmen der Starthil-
fekabel
A+
A+A-
AX
toledo_aleman Seite 263 Dienstag, 4. Oktober 2005 6:39 18

Selbsthilfe
264

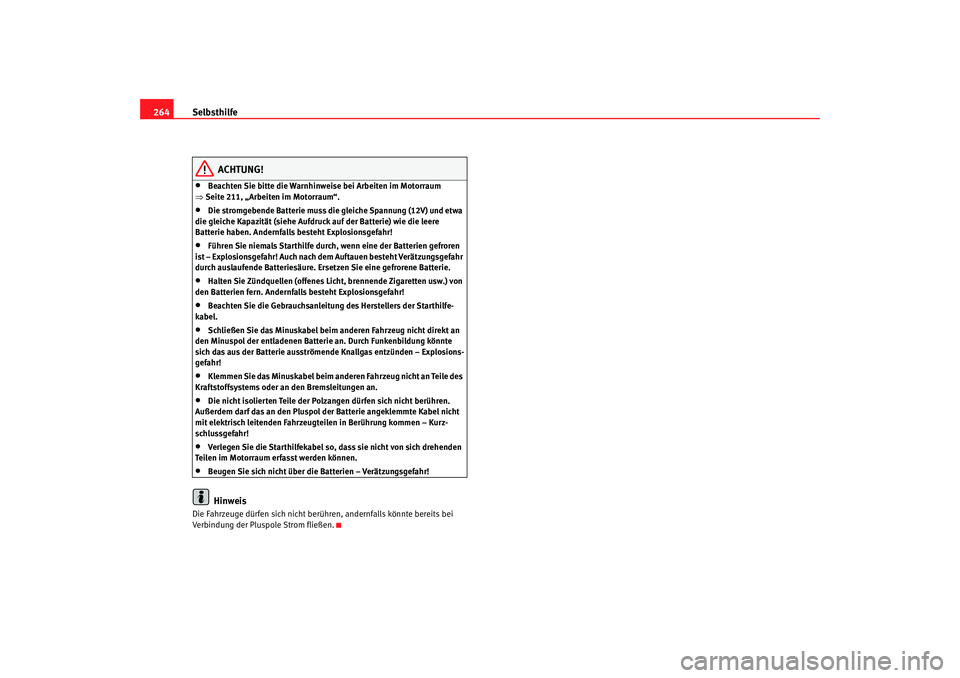

ACHTUNG!
•
Beachten Sie bitte die Warnhinweise bei Arbeiten im Motorraum
⇒ Seite 211, „Arbeiten im Motorraum“.
•
Die stromgebende Batterie muss die gleiche Spannung (12V) und etwa
die gleiche Kapazität (siehe Aufdru ck auf der Batterie) wie die leere
Batterie haben. Andernfalls besteht Explosionsgefahr!
•
Führen Sie niemals Starthilfe durch, wenn eine der Batterien gefroren
ist – Explosionsgefahr! Auch nach dem Auftauen besteht Verätzungsgefahr
durch auslaufende Batteriesäure. Ersetzen Sie eine gefrorene Batterie.
•
Halten Sie Zündquellen (offenes Licht, brennende Zigaretten usw.) von
den Batterien fern. Andernfalls besteht Explosionsgefahr!
•
Beachten Sie die Gebrauchsanleitung des Herstellers der Starthilfe-
kabel.
•
Schließen Sie das Minuskabel beim anderen Fahrzeug nicht direkt an
den Minuspol der entladenen Batterie an. Durch Funkenbildung könnte
sich das aus der Batterie ausströmende Knallgas entzünden – Explosions-
gefahr!
•
Klemmen Sie das Minuskabel beim anderen Fahrzeug nicht an Teile des
Kraftstoffsystems oder an den Bremsleitungen an.
•
Die nicht isolierten Teile der Polzangen dürfen sich nicht berühren.
Außerdem darf das an den Pluspol der Batterie angeklemmte Kabel nicht
mit elektrisch leitenden Fahrzeugteilen in Berührung kommen – Kurz-
schlussgefahr!
•
Verlegen Sie die Starthilfekabel so, dass sie nicht von sich drehenden
Teilen im Motorraum erfasst werden können.
•
Beugen Sie sich nicht über die Batterien – Verätzungsgefahr!Hinweis
Die Fahrzeuge dürfen sich nicht berühren, andernfalls könnte bereits bei
Verbindung der Pluspole Strom fließen.
toledo_aleman Seite 264 Dienstag, 4. Oktober 2005 6:39 18

Selbsthilfe265
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

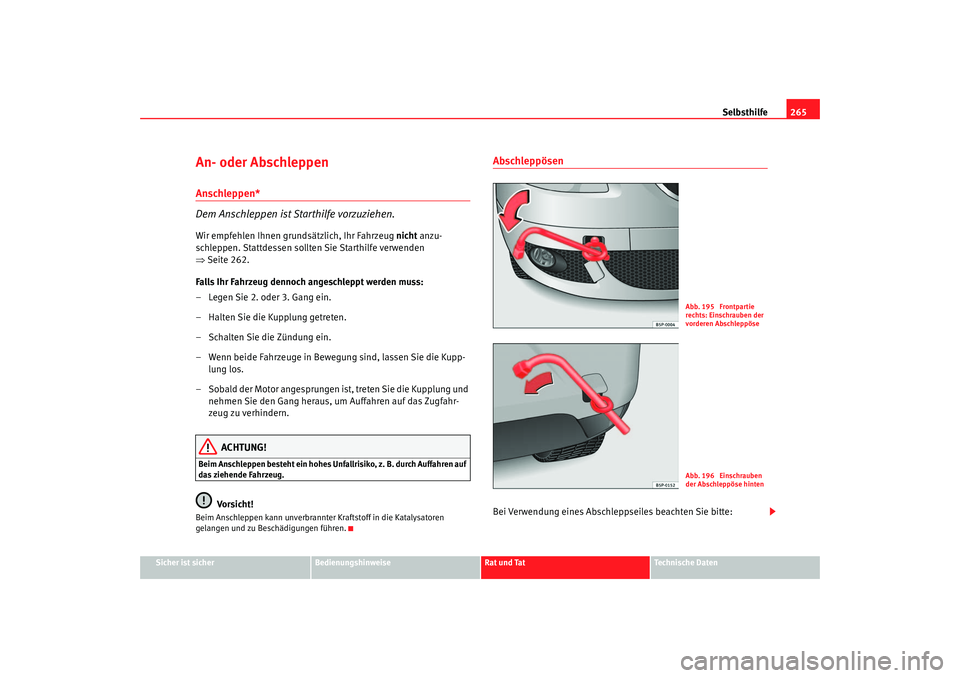

An- oder Abschleppen Anschleppen*
Dem Anschleppen ist Starthilfe vorzuziehen.Wir empfehlen Ihnen grundsätzlich, Ihr Fahrzeug nicht anzu-
schleppen. Stattdessen sollten Sie Starthilfe verwenden
⇒ Seite 262.
Falls Ihr Fahrzeug dennoch angeschleppt werden muss:
– Legen Sie 2. oder 3. Gang ein.
– Halten Sie die Kupplung getreten.
– Schalten Sie die Zündung ein.
– Wenn beide Fahrzeuge in Bewegung sind, lassen Sie die Kupp- lung los.
– Sobald der Motor angesprungen ist, treten Sie die Kupplung und nehmen Sie den Gang heraus, um Auffahren auf das Zugfahr-
zeug zu verhindern.
ACHTUNG!
Beim Anschleppen besteht ein hohes Unfallrisiko, z. B. durch Auffahren auf
das ziehende Fahrzeug.
Vorsicht!
Beim Anschleppen kann unverbrannter Kraftstoff in die Katalysatoren
gelangen und zu Beschädigungen führen.
AbschleppösenBei Verwendung eines Abschleppseiles beachten Sie bitte:
Abb. 195 Frontpartie
rechts: Einschrauben der
vorderen AbschleppöseAbb. 196 Einschrauben
der Abschleppöse hinten
toledo_aleman Seite 265 Dienstag, 4. Oktober 2005 6:39 18

Selbsthilfe
266

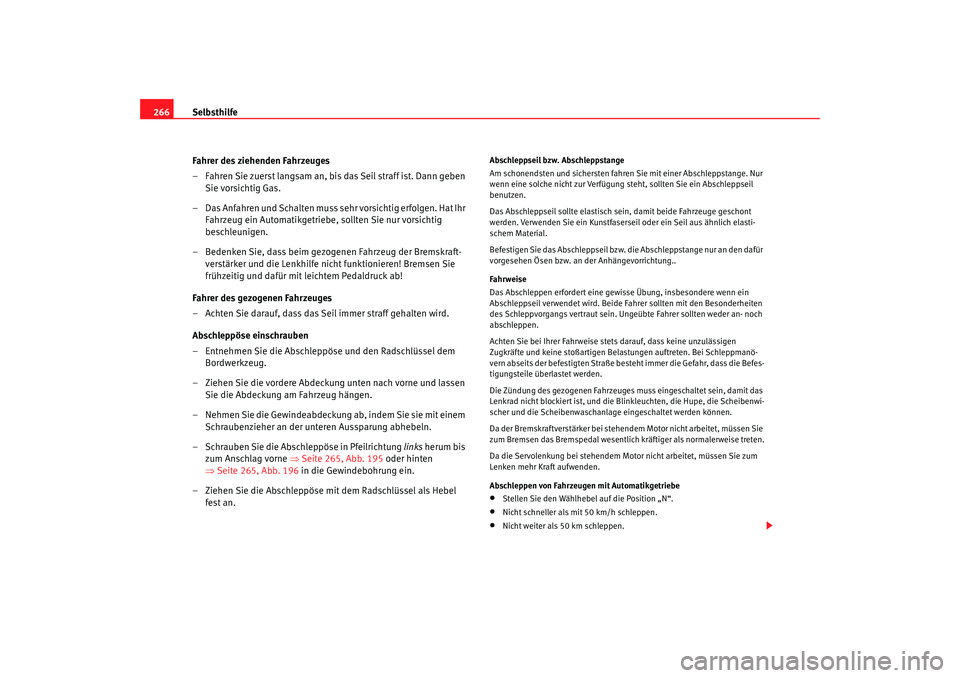

Fahrer des ziehenden Fahrzeuges
– Fahren Sie zuerst langsam an, bis das Seil straff ist. Dann geben Sie vorsichtig Gas.
– Das Anfahren und Schalten muss sehr vorsichtig erfolgen. Hat Ihr Fahrzeug ein Automatikgetriebe, sollten Sie nur vorsichtig
beschleunigen.
– Bedenken Sie, dass beim gezogenen Fahrzeug der Bremskraft- verstärker und die Lenkhilfe nicht funktionieren! Bremsen Sie
frühzeitig und dafür mit leichtem Pedaldruck ab!
Fahrer des gezogenen Fahrzeuges
– Achten Sie darauf, dass das Seil immer straff gehalten wird.
Abschleppöse einschrauben
– Entnehmen Sie die Abschleppöse und den Radschlüssel dem Bordwerkzeug.
– Ziehen Sie die vordere Abdeckung unten nach vorne und lassen Sie die Abdeckung am Fahrzeug hängen.
– Nehmen Sie die Gewindeabdeckung ab, indem Sie sie mit einem Schraubenzieher an der unteren Aussparung abhebeln.
– Schrauben Sie die Abschleppöse in Pfeilrichtung links herum bis
zum Anschlag vorne ⇒ Seite 265, Abb. 195 oder hinten
⇒ Seite 265, Abb. 196 in die Gewindebohrung ein.
– Ziehen Sie die Abschleppöse mit dem Radschlüssel als Hebel fest an.
Abschleppseil bzw. Abschleppstange
Am schonendsten und sichersten fahren Sie mit einer Abschleppstange. Nur
wenn eine solche nicht zur Verfügung steht, sollten Sie ein Abschleppseil
benutzen.
Das Abschleppseil sollte elastisch sein, damit beide Fahrzeuge geschont
werden. Verwenden Sie ein Kunstfaserseil oder ein Seil aus ähnlich elasti-
schem Material.
Befestigen Sie das Abschleppseil bzw. die Abschleppstange nur an den dafür
vorgesehen Ösen bzw. an der Anhängevorrichtung..
Fahrweise
Das Abschleppen erfordert eine gewisse Ãœbung, insbesondere wenn ein
Abschleppseil verwendet wird. Beide Fahrer sollten mit den Besonderheiten
des Schleppvorgangs vertraut sein. Ungeübte Fahrer sollten weder an- noch
abschleppen.
Achten Sie bei Ihrer Fahrweise stets darauf, dass keine unzulässigen
Zugkräfte und keine stoßartigen Belastungen auftreten. Bei Schleppmanö-
vern abseits der befestigten Straße besteht immer die Gefahr, dass die Befes-
tigungsteile überlastet werden.
Die Zündung des gezogenen Fahrzeuges muss eingeschaltet sein, damit das
Lenkrad nicht blockiert ist, und die Blinkleuchten, die Hupe, die Scheibenwi-
scher und die Scheibenwaschanlage eingeschaltet werden können.
Da der Bremskraftverstärker bei stehendem Motor nicht arbeitet, müssen Sie
zum Bremsen das Bremspedal wesentlich kräftiger als normalerweise treten.
Da die Servolenkung bei stehendem Motor nicht arbeitet, müssen Sie zum
Lenken mehr Kraft aufwenden.
Abschleppen von Fahrzeugen mit Automatikgetriebe•
Stellen Sie den Wählhebel auf die Position „N“.
•
Nicht schneller als mit 50 km/h schleppen.
•
Nicht weiter als 50 km schleppen.
toledo_aleman Seite 266 Dienstag, 4. Oktober 2005 6:39 18

Selbsthilfe267
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•

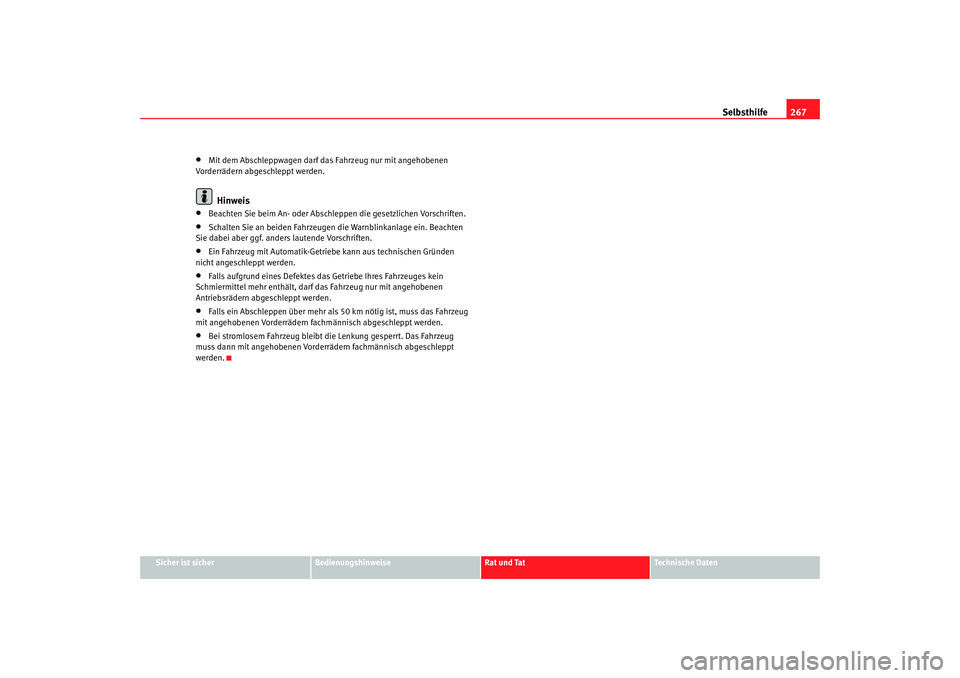

Mit dem Abschleppwagen darf da s Fahrzeug nur mit angehobenen
Vorderrädern abgeschleppt werden.Hinweis
•
Beachten Sie beim An- oder Abschleppen die gesetzlichen Vorschriften.
•
Schalten Sie an beiden Fahrzeugen die Warnblinkanlage ein. Beachten
Sie dabei aber ggf. anders lautende Vorschriften.
•
Ein Fahrzeug mit Automatik-Getrie be kann aus technischen Gründen
nicht angeschleppt werden.
•
Falls aufgrund eines Defektes das Getriebe Ihres Fahrzeuges kein
Schmiermittel mehr enthält, darf das Fahrzeug nur mit angehobenen
Antriebsrädern abgeschleppt werden.
•
Falls ein Abschleppen über mehr als 50 km nötig ist, muss das Fahrzeug
mit angehobenen Vorderrädern fach männisch abgeschleppt werden.
•
Bei stromlosem Fahrzeug bleibt die Lenkung gesperrt. Das Fahrzeug
muss dann mit angehobenen Vorderrä dern fachmännisch abgeschleppt
werden.
toledo_aleman Seite 267 Dienstag, 4. Oktober 2005 6:39 18
