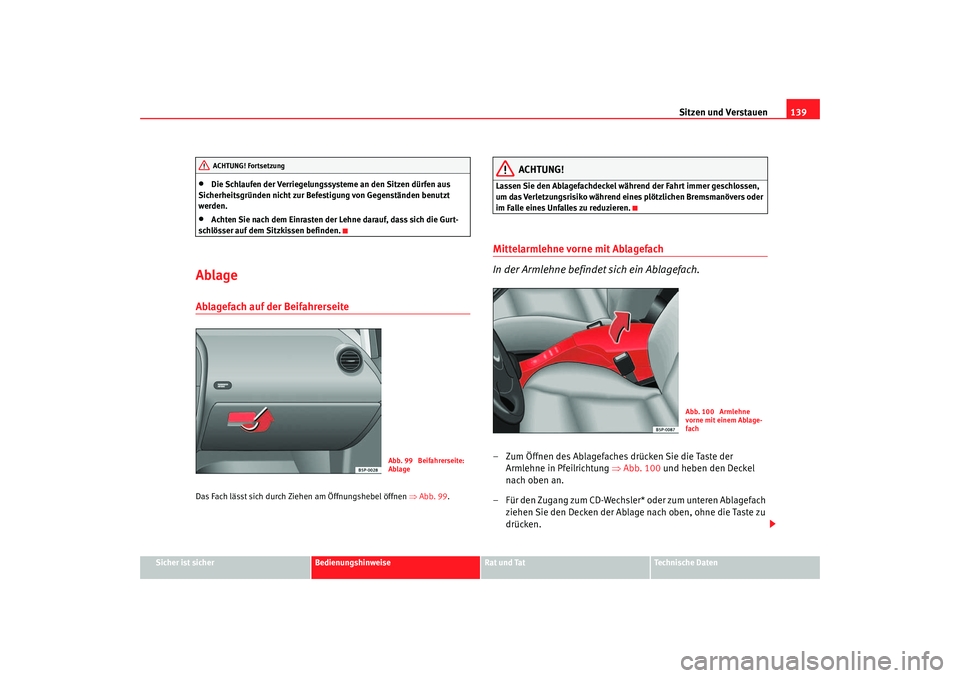

Seat Toledo 2006 Betriebsanleitung (in German)

Sitzen und Verstauen139
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Die Schlaufen der Verriegelungssysteme an den Sitzen dürfen aus
Sicherheitsgründen nicht zur Befe stigung von Gegenständen benutzt
werden.
•
Achten Sie nach dem Einrasten der Lehne darauf, dass sich die Gurt-
schlösser auf dem Sitzkissen befinden.
AblageAblagefach auf der Beifahrerseite Das Fach lässt sich durch Ziehen am Öffnungshebel öffnen ⇒Abb. 99 .
ACHTUNG!
Lassen Sie den Ablagefachdeckel wä hrend der Fahrt immer geschlossen,
um das Verletzungsrisiko während eines plötzlichen Bremsmanövers oder
im Falle eines Unfalles zu reduzieren.Mittelarmlehne vorne mit Ablagefach
In der Armlehne befindet sich ein Ablagefach.– Zum Öffnen des Ablagefaches drücken Sie die Taste der Armlehne in Pfeilrichtung ⇒ Abb. 100 und heben den Deckel
nach oben an.
– Für den Zugang zum CD-Wechsler* oder zum unteren Ablagefach ziehen Sie den Decken der Ablage nach oben, ohne die Taste zu
drücken.
ACHTUNG! Fortsetzung
Abb. 99 Beifahrerseite:
Ablage
Abb. 100 Armlehne
vorne mit einem Ablage-
fach
toledo_aleman_0706 Seite 139 Fr eitag, 1. September 2006 1:54 13

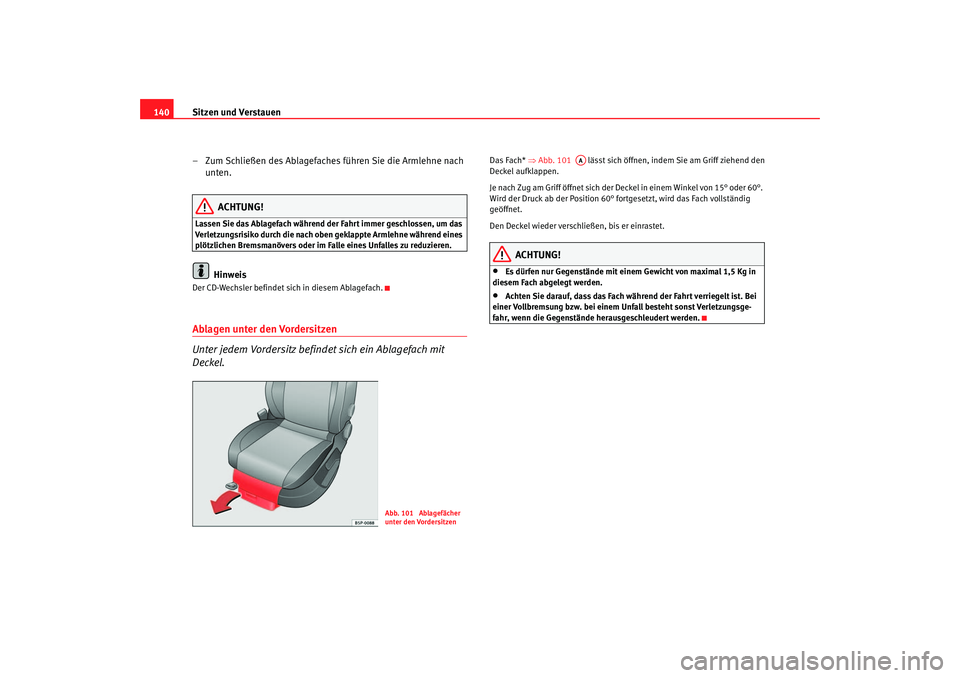

Sitzen und Verstauen
140
– Zum Schließen des Ablagefaches führen Sie die Armlehne nach unten.
ACHTUNG!
Lassen Sie das Ablagefach während der Fahrt immer geschlossen, um das
Verletzungsrisiko durch die nach oben geklappte Armlehne während eines
plötzlichen Bremsmanövers oder im Falle eines Unfalles zu reduzieren.
Hinweis
Der CD-Wechsler befindet sich in diesem Ablagefach.Ablagen unter den Vordersitzen
Unter jedem Vordersitz befindet sich ein Ablagefach mit
Deckel.
Das Fach* ⇒ Abb. 101 lässt sich öffnen, indem Sie am Griff ziehen d den
Deckel aufklappen.
Je nach Zug am Griff öffnet sich der Deckel in einem Winkel von 15° oder 60°.
Wird der Druck ab der Position 60° fortgesetzt, wird das Fach vollständig
geöffnet.
Den Deckel wieder verschließen, bis er einrastet.
ACHTUNG!
•
Es dürfen nur Gegenstände mit einem Gewicht von maximal 1,5 Kg in
diesem Fach abgelegt werden.
•
Achten Sie darauf, dass das Fach während der Fahrt verriegelt ist. Bei
einer Vollbremsung bzw. bei einem Unfall besteht sonst Verletzungsge-
fahr, wenn die Gegenstände herausgeschleudert werden.
Abb. 101 Ablagefächer
unter den Vordersitzen
AA
toledo_aleman_0706 Seite 140 Fr eitag, 1. September 2006 1:54 13

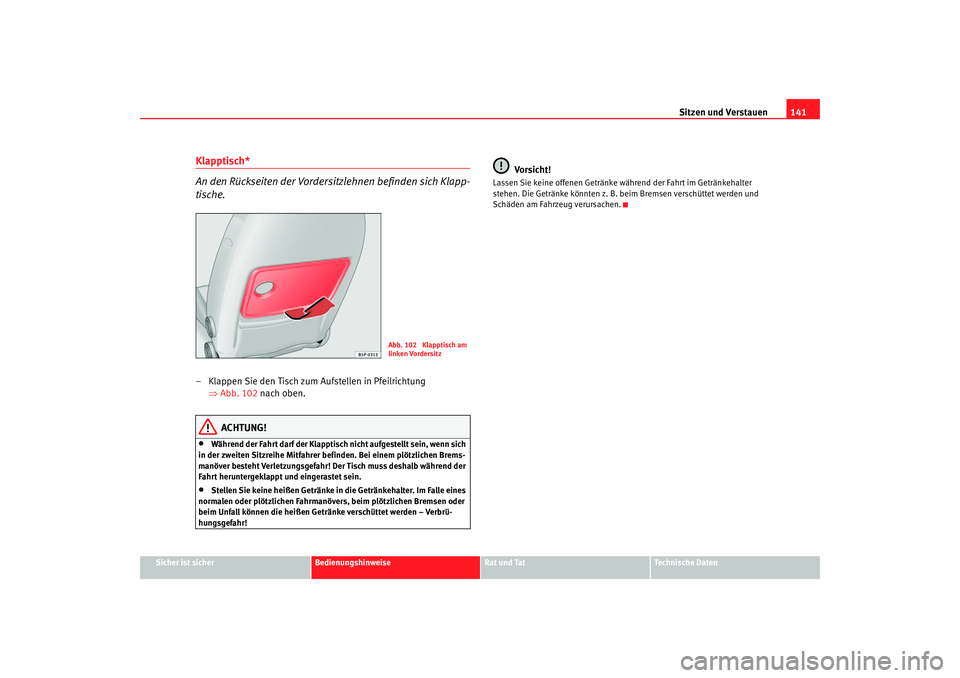

Sitzen und Verstauen141
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Klapptisch*
An den Rückseiten der Vordersitzlehnen befinden sich Klapp-
tische.– Klappen Sie den Tisch zum Aufstellen in Pfeilrichtung
⇒Abb. 102 nach oben.
ACHTUNG!
•
Während der Fahrt darf der Klapptisch nicht aufgestellt sein, wenn sich
in der zweiten Sitzreihe Mitfahrer be finden. Bei einem plötzlichen Brems-
manöver besteht Verletzungsgefahr! Der Tisch muss deshalb während der
Fahrt heruntergeklappt und eingerastet sein.
•
Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle eines
normalen oder plötzlichen Fahrmanöve rs, beim plötzlichen Bremsen oder
beim Unfall können die heißen Getränke verschüttet werden – Verbrü-
hungsgefahr!
Vorsicht!
Lassen Sie keine offenen Getränke während der Fahrt im Getränkehalter
stehen. Die Getränke könnten z. B. beim Bremsen verschüttet werden und
Schäden am Fahrzeug verursachen.
Abb. 102 Klapptisch am
linken Vordersitz
toledo_aleman_0706 Seite 141 Fr eitag, 1. September 2006 1:54 13

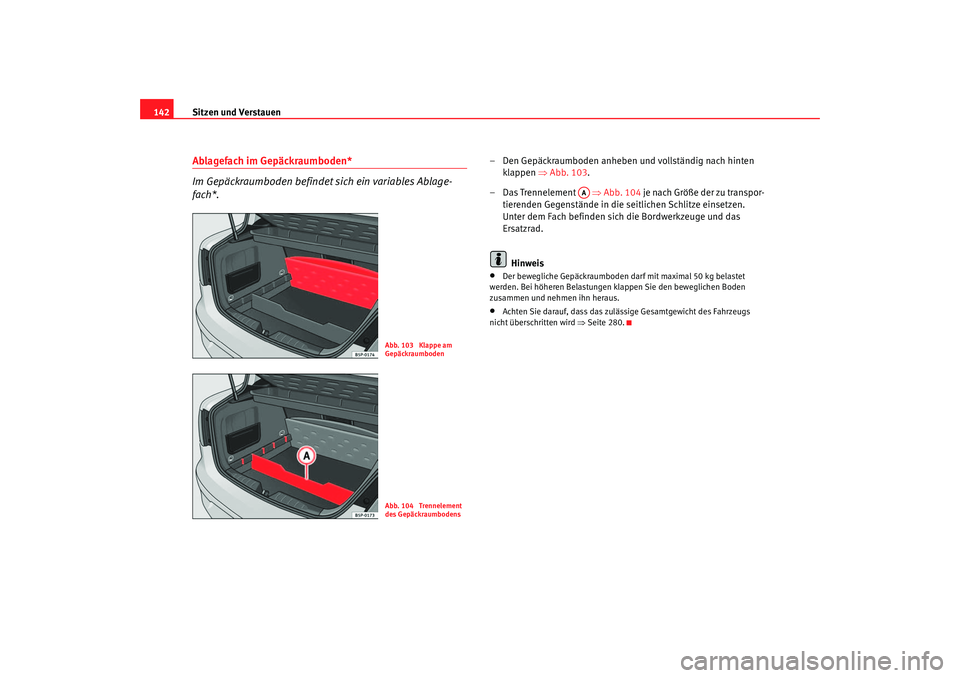

Sitzen und Verstauen
142Ablagefach im Gepäckraumboden*
Im Gepäckraumboden befindet sich ein variables Ablage-
fach*.
– Den Gepäckraumboden anheben und vollständig nach hinten
klappen ⇒Abb. 103.
–Das Trennelement ⇒Abb. 104 je nach Größe der zu transpor-
tierenden Gegenstände in die seitlichen Schlitze einsetzen.
Unter dem Fach befinden sich die Bordwerkzeuge und das
Ersatzrad.
Hinweis•
Der bewegliche Gepäckraumboden darf mit maximal 50 kg belastet
werden. Bei höheren Belastungen kl appen Sie den beweglichen Boden
zusammen und nehmen ihn heraus.
•
Achten Sie darauf, dass das zulässige Gesamtgewicht des Fahrzeugs
nicht überschritten wird ⇒Seite 280.
Abb. 103 Klappe am
GepäckraumbodenAbb. 104 Trennelement
des Gepäckraumbodens
AA
toledo_aleman_0706 Seite 142 Fr eitag, 1. September 2006 1:54 13

Sitzen und Verstauen143
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

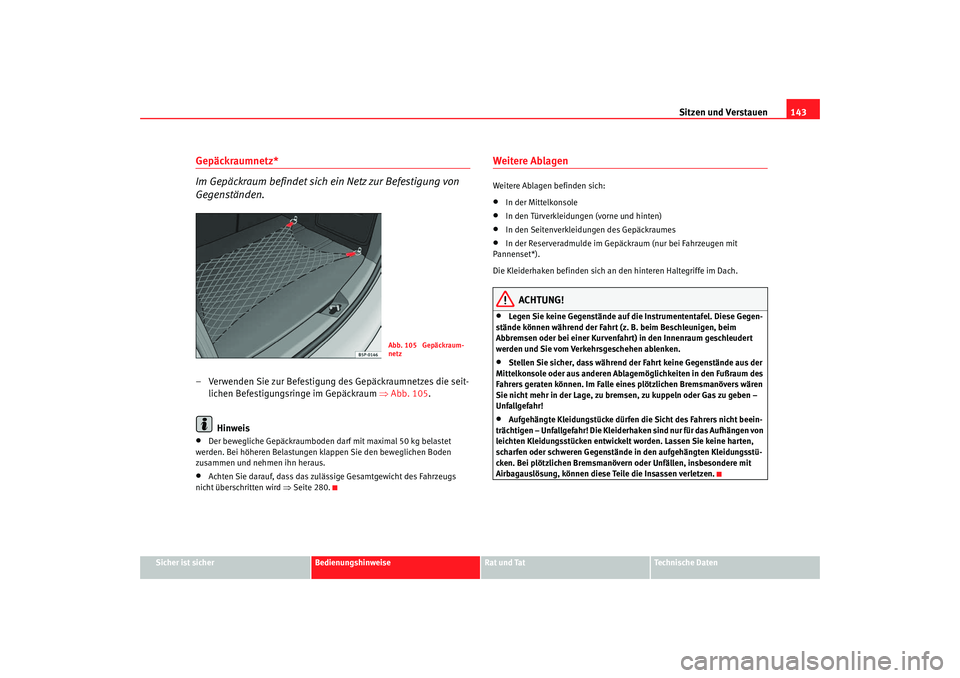

Gepäckraumnetz*
Im Gepäckraum befindet sich ein Netz zur Befestigung von
Gegenständen.– Verwenden Sie zur Befestigung des Gepäckraumnetzes die seit-
lichen Befestigungsringe im Gepäckraum ⇒Abb. 105 .
Hinweis•
Der bewegliche Gepäckraumboden darf mit maximal 50 kg belastet
werden. Bei höheren Belastungen kl appen Sie den beweglichen Boden
zusammen und nehmen ihn heraus.
•
Achten Sie darauf, dass das zulässige Gesamtgewicht des Fahrzeugs
nicht überschritten wird ⇒Seite 280.
Weitere Ablagen Weitere Ablagen befinden sich:•
In der Mittelkonsole
•
In den Türverkleidungen (vorne und hinten)
•
In den Seitenverkleidungen des Gepäckraumes
•
In der Reserveradmulde im Gepäckraum (nur bei Fahrzeugen mit
Pannenset*).
Die Kleiderhaken befinden sich an den hinteren Haltegriffe im Dach.
ACHTUNG!
•
Legen Sie keine Gegenstände auf die Instrumententafel. Diese Gegen-
stände können während der Fahrt (z. B. beim Beschleunigen, beim
Abbremsen oder bei einer Kurvenfahrt) in den Innenraum geschleudert
werden und Sie vom Verkehrsgeschehen ablenken.
•
Stellen Sie sicher, dass während der Fahrt keine Gegenstände aus der
Mittelkonsole oder aus anderen Ablagemöglichkeiten in den Fußraum des
Fahrers geraten können. Im Falle eines plötzlichen Bremsmanövers wären
Sie nicht mehr in der Lage, zu bremsen, zu kuppeln oder Gas zu geben –
Unfallgefahr!
•
Aufgehängte Kleidungstücke dürfen die Sicht des Fahrers nicht beein-
trächtigen – Unfallgefahr! Die Kleiderhaken sind nur für das Aufhängen von
leichten Kleidungsstücken entwickelt worden. Lassen Sie keine harten,
scharfen oder schweren Gegenstände in den aufgehängten Kleidungsstü-
cken. Bei plötzlichen Bremsmanövern oder Unfällen, insbesondere mit
Airbagauslösung, können diese Teile die Insassen verletzen.
Abb. 105 Gepäckraum-
netz
toledo_aleman_0706 Seite 143 Fr eitag, 1. September 2006 1:54 13

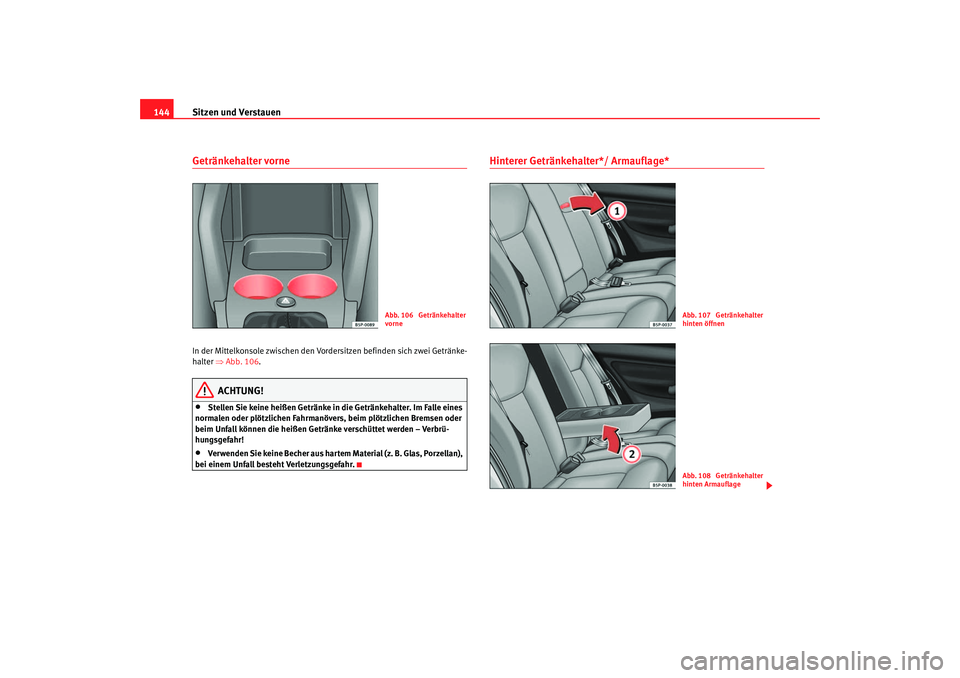

Sitzen und Verstauen
144Getränkehalter vorne In der Mittelkonsole zwischen den Vordersitzen befinden sich zwei Getränke-
halter ⇒Abb. 106 .
ACHTUNG!
•
Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle eines
normalen oder plötzlichen Fahrmanöve rs, beim plötzlichen Bremsen oder
beim Unfall können die heißen Getränke verschüttet werden – Verbrü-
hungsgefahr!
•
Verwenden Sie keine Becher aus hartem Material (z. B. Glas, Porzellan),
bei einem Unfall besteht Verletzungsgefahr.
Hinterer Getränkehalter*/ Armauflage*
Abb. 106 Getränkehalter
vorne
Abb. 107 Getränkehalter
hinten öffnenAbb. 108 Getränkehalter
hinten Armauflage
toledo_aleman_0706 Seite 144 Fr eitag, 1. September 2006 1:54 13

Sitzen und Verstauen145
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Getränkehalter* / Armauflage* öffnen und schließen
– Zum Öffnen ziehen Sie die Schlaufe in Pfeilrichtung ⇒Seite 144,
Abb. 107 .
– Zum Schließen heben Sie den Getränkehalter*/ Armauflage* in Pfeilrichtung an ⇒Seite 144, Abb. 108 .
ACHTUNG!
Achten Sie darauf, dass die Gegenstände im Gepäckraum sicher mit dem
Netz* befestigt sind, wenn Sie mit umgeklappter Armauflage fahren
⇒Seite 143.Aus- und Einbauen der zusätzlichen Mehrzweckablage
Diese Ablage kann nur am mi ttleren Rücksitz eingebaut
werden.
Zusätzliche Ablage einbauen
– Die Lehne des kleineren Rücksitzes umklappen, damit die Rück-
seite der Lehne des größeren Rücksitzes zugänglich ist.
– Die Halteplatte ⇒Abb. 110 der zusätzlichen Ablage vom
Fahrzeuginnern aus auf der Rückseite des Sitzes befestigen. Sie
muss sich zwischen der Lehne und dem Sitzkissen im Bereich
des mittleren Rücksitzes befinden.
– Die Platte im Sitzrahmen einklipsen. Damit erreichen Sie, dass die Halteringe der zusätzlichen Ablage auf der Vorderseite des
Sitzes sichtbar sind.
– Sollte Ihnen das Einhängen der Platte Schwierigkeiten bereiten, neigen Sie die Lehne des größeren Rücksitzes leicht nach vorne
und dann wieder nach hinten, wodurch das Anbringen der
Ablage an der Platte erleichtert wird.
–Die zusätzliche Ablage au f dem Sitzpolster anbringen.
A1
A2Abb. 109 Zusätzliche
Ablage. Anbringen
Abb. 110 Halteplatte der
zusätzlichen Ablage
AH
toledo_aleman_0706 Seite 145 Fr eitag, 1. September 2006 1:54 13

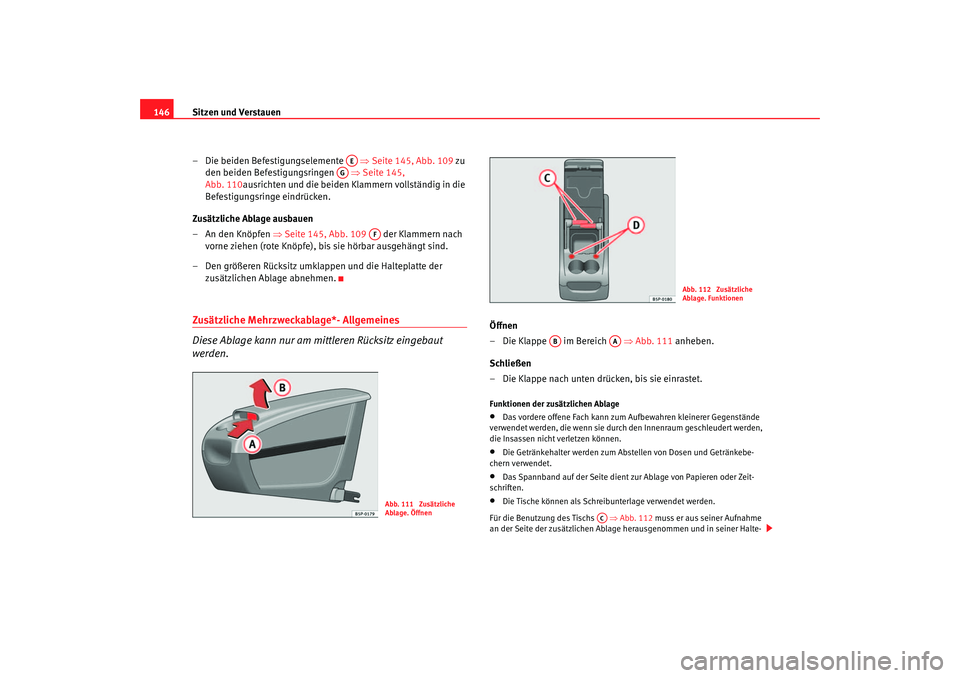

Sitzen und Verstauen
146
– Die beiden Befestigungselemente ⇒Seite 145, Abb. 109 zu
den beiden Befestigungsringen ⇒Seite 145,
Abb. 110 ausrichten und die beiden Klammern vollständig in die
Befestigungsringe eindrücken.
Zusätzliche Ablage ausbauen
– An den Knöpfen ⇒ Seite 145, Abb. 109 der Klammern nach
vorne ziehen (rote Knöpfe), bis sie hörbar ausgehängt sind.
– Den größeren Rücksitz umklappen und die Halteplatte der zusätzlichen Ablage abnehmen.Zusätzliche Mehrzweckablage*- Allgemeines
Diese Ablage kann nur am mittleren Rücksitz eingebaut
werden.
Öffnen
– Die Klappe im Bereich ⇒Abb. 111 anheben.
Schließen
– Die Klappe nach unten drücken, bis sie einrastet.Funktionen der zusätzlichen Ablage•
Das vordere offene Fach kann zum Au fbewahren kleinerer Gegenstände
verwendet werden, die wenn sie durch den Innenraum geschleudert werden,
die Insassen nicht verletzen können.
•
Die Getränkehalter werden zum Abstellen von Dosen und Getränkebe-
chern verwendet.
•
Das Spannband auf der Se ite dient zur Ablage von Papieren oder Zeit-
schriften.
•
Die Tische können als Schreibunterlage verwendet werden.
Für die Benutzung des Tischs ⇒Abb. 112 muss er aus seiner Aufnahme
an der Seite der zusätzlichen Ablage herausgenommen und in seiner Halte-
AE
AG
AF
Abb. 111 Zusätzliche
Ablage. Öffnen
Abb. 112 Zusätzliche
Ablage. Funktionen
AB
AA
AC
toledo_aleman_0706 Seite 146 Fr eitag, 1. September 2006 1:54 13

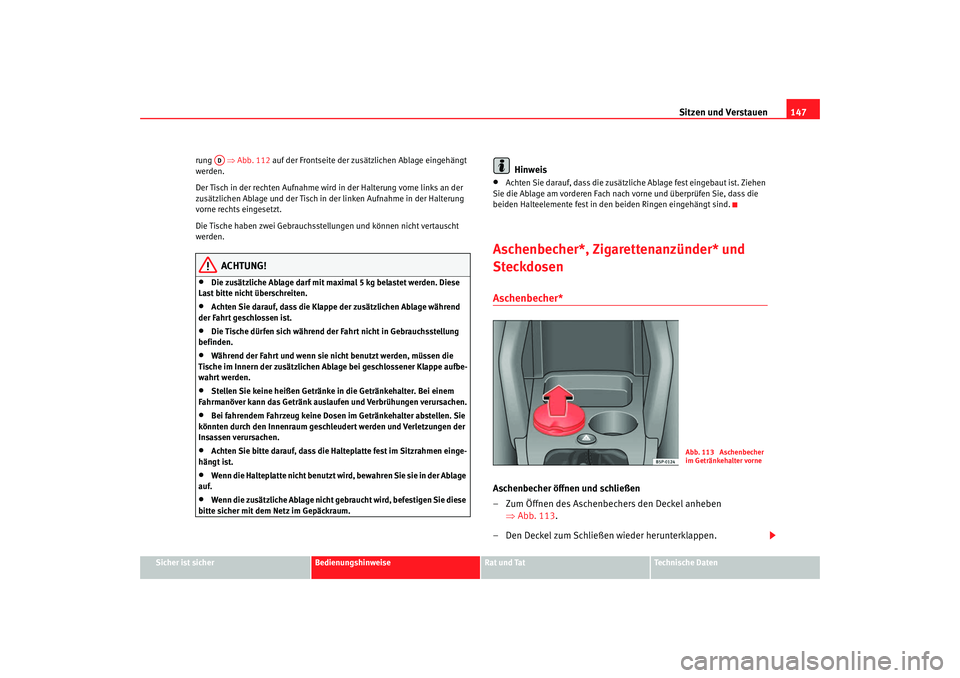

Sitzen und Verstauen147
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
rung
⇒Abb. 112 auf der Frontseite der zusätzlichen Ablage eingehängt
werden.
Der Tisch in der rechten Aufnahme wird in der Halterung vorne links an der
zusätzlichen Ablage und der Tisch in der linken Aufnahme in der Halterung
vorne rechts eingesetzt.
Die Tische haben zwei Gebrauchsstellungen und können nicht vertauscht
werden.
ACHTUNG!
•
Die zusätzliche Ablage darf mit maximal 5 kg belastet werden. Diese
Last bitte nicht überschreiten.
•
Achten Sie darauf, dass die Klappe der zusätzlichen Ablage während
der Fahrt geschlossen ist.
•
Die Tische dürfen sich während der Fahrt nicht in Gebrauchsstellung
befinden.
•
Während der Fahrt und wenn sie nicht benutzt werden, müssen die
Tische im Innern der zusätzlichen Ablage bei geschlossener Klappe aufbe-
wahrt werden.
•
Stellen Sie keine heißen Getränke in die Getränkehalter. Bei einem
Fahrmanöver kann das Getränk auslaufen und Verbrühungen verursachen.
•
Bei fahrendem Fahrzeug keine Dosen im Getränkehalter abstellen. Sie
könnten durch den Innenraum geschleudert werden und Verletzungen der
Insassen verursachen.
•
Achten Sie bitte darauf, dass die Halteplatte fest im Sitzrahmen einge-
hängt ist.
•
Wenn die Halteplatte nicht benutzt wird , bewahren Sie sie in der Ablage
auf.
•
Wenn die zusätzliche Ablage nicht gebraucht wird, befestigen Sie diese
bitte sicher mit dem Netz im Gepäckraum.
Hinweis
•
Achten Sie darauf, dass die zusätzliche Ablage fest eingebaut ist. Ziehen
Sie die Ablage am vorderen Fach nach vorne und überprüfen Sie, dass die
beiden Halteelemente fest in den beiden Ringen eingehängt sind.
Aschenbecher*, Zigarettenanzünder* und
SteckdosenAschenbecher* Aschenbecher öffnen und schließen
– Zum Öffnen des Aschenbechers den Deckel anheben ⇒Abb. 113 .
– Den Deckel zum Schließen wieder herunterklappen.
AD
Abb. 113 Aschenbecher
im Getränkehalter vorne
toledo_aleman_0706 Seite 147 Fr eitag, 1. September 2006 1:54 13

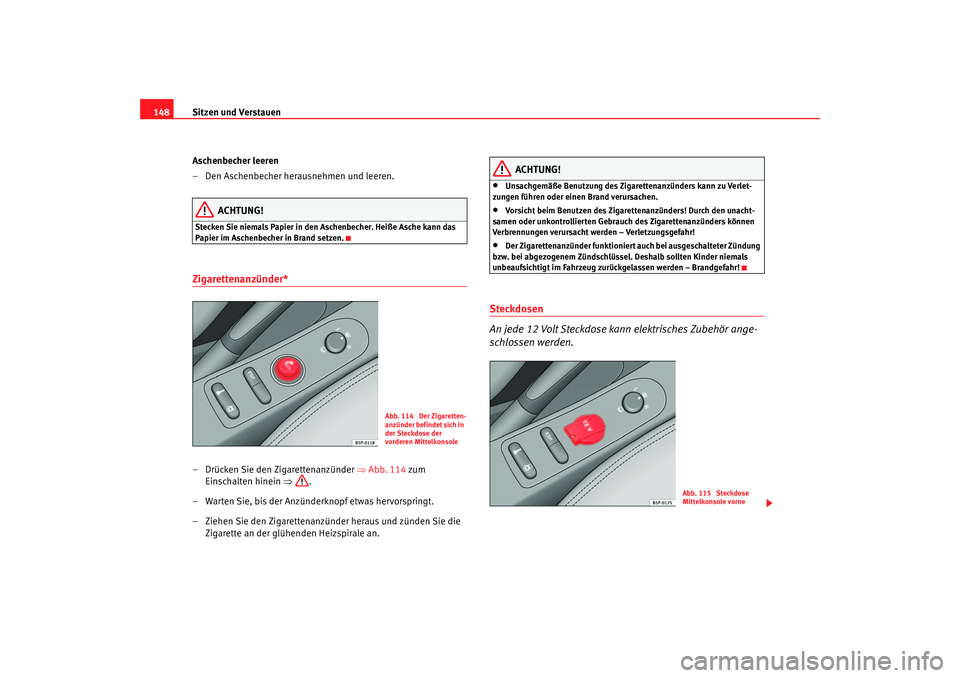

Sitzen und Verstauen
148
Aschenbecher leeren
– Den Aschenbecher herausnehmen und leeren.
ACHTUNG!
Stecken Sie niemals Papier in den Aschenbecher. Heiße Asche kann das
Papier im Aschenbecher in Brand setzen.Zigarettenanzünder* – Drücken Sie den Zigarettenanzünder ⇒Abb. 114 zum
Einschalten hinein ⇒.
– Warten Sie, bis der Anzünderknopf etwas hervorspringt.
– Ziehen Sie den Zigarettenanzünder heraus und zünden Sie die Zigarette an der glühenden Heizspirale an.
ACHTUNG!
•
Unsachgemäße Benutzung des Zigarettenanzünders kann zu Verlet-
zungen führen oder einen Brand verursachen.
•
Vorsicht beim Benutzen des Zigarettenanzünders! Durch den unacht-
samen oder unkontrollierten Gebrauch des Zigarettenanzünders können
Verbrennungen verursacht werden – Verletzungsgefahr!
•
Der Zigarettenanzünder funktioniert auch bei ausgeschalteter Zündung
bzw. bei abgezogenem Zündschlüssel. Deshalb sollten Kinder niemals
unbeaufsichtigt im Fahrzeug zurückgelassen werden – Brandgefahr!
Steckdosen
An jede 12 Volt Steckdose kann elektrisches Zubehör ange-
schlossen werden.
Abb. 114 Der Zigaretten-
anzünder befindet sich in
der Steckdose der
vorderen Mittelkonsole
Abb. 115 Steckdose
Mittelkonsole vorne
toledo_aleman_0706 Seite 148 Fr eitag, 1. September 2006 1:54 13
