Asientos y portaobjetos139
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
los cinturones de seguridad de forma correcta. Cuanto más inclinado hacia
atrás esté el respaldo del asiento, mayor será el peligro de sufrir lesiones
por llevar mal puesto el cinturón.
•Actúe con precaución al ajustar el asiento longitudinalmente o en
altura. Si se hace sin prestar atención o de modo incontrolado, podrían
producirse magulladuras.

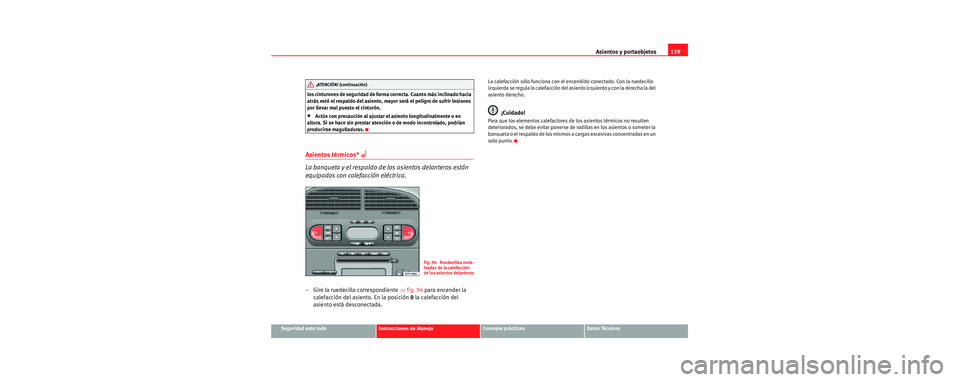

Asientos térmicos* 
La banqueta y el respaldo de los asientos delanteros están
equipados con calefacción eléctrica.
– Gire la ruedecilla correspondiente ⇒fig. 94 para encender la
calefacción del asiento. En la posición 0 la calefacción del
asiento está desconectada.
La calefacción sólo funciona con el encendido conectado. Con la ruedecilla
izquierda se regula la calefacción del as iento izquierdo y con la derecha la del
asiento derecho.
¡Cuidado!
Para que los elementos calefactores de los asientos térmicos no resulten
deteriorados, se debe evitar ponerse de rodillas en los asientos o someter la
banqueta o el respaldo de los mismos a cargas excesivas concentradas en un
solo punto.
¡ATENCIÓN! (continuación)
Fig. 94 Ruedecillas mole-
teadas de la calefacción
de los asientos delanteros
s2sc.3.book Seite 139 Dienstag, 18. Juli 2006 4:52 16

Asientos y portaobjetos
140

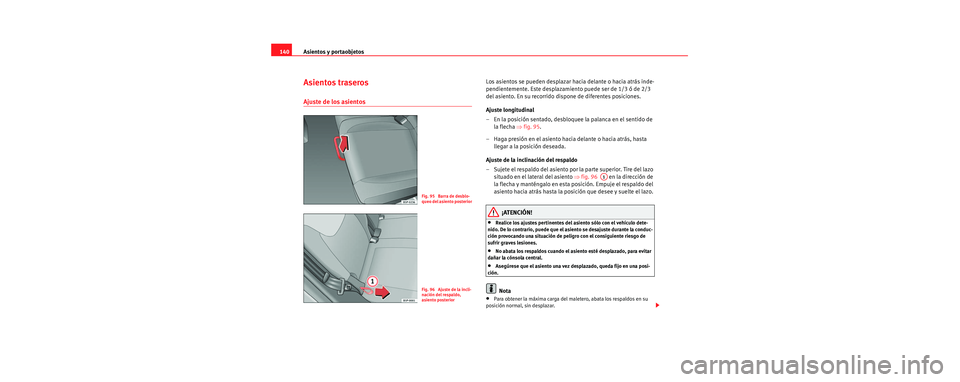

Asientos traseros
Ajuste de los asientos
Los asientos se pueden desplazar hacia delante o hacia atrás inde-
pendientemente. Este desplazamiento puede ser de 1/3 ó de 2/3
del asiento. En su recorrido dispone de diferentes posiciones.
Ajuste longitudinal
– En la posición sentado, desbloquee la palanca en el sentido de
la flecha ⇒fig. 95 .
– Haga presión en el asiento hacia delante o hacia atrás, hasta llegar a la posición deseada.
Ajuste de la inclinación del respaldo
– Sujete el respaldo del asiento por la parte superior. Tire del lazo situado en el lateral del asiento ⇒fig. 96 en la dirección de
la flecha y manténgalo en esta posición. Empuje el respaldo del
asiento hacia atrás hasta la posición que desee y suelte el lazo.
¡ATENCIÓN!
•Realice los ajustes pertinentes del asiento sólo con el vehículo dete-
nido. De lo contrario, puede que el asiento se desajuste durante la conduc-
ción provocando una situación de peligro con el consiguiente riesgo de
sufrir graves lesiones.
•No abata los respaldos cuando el asien to esté desplazado, para evitar
dañar la cónsola central.
•Asegúrese que el asiento una vez desplazado, queda fijo en una posi-
ción.
Nota
•Para obtener la máxima carga del maletero, abata los respaldos en su
posición normal, sin desplazar.
Fig. 95 Barra de desblo-
queo del asiento posterior
Fig. 96 Ajuste de la incli-
nación del respaldo,
asiento posterior
A1
s2sc.3.book Seite 140 Dienstag, 18. Juli 2006 4:52 16

Asientos y portaobjetos141
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
•Para obtener la máxima capacidad de carga sin abatir los respaldos,
desplace los asientos hacia delante a la posición deseada.

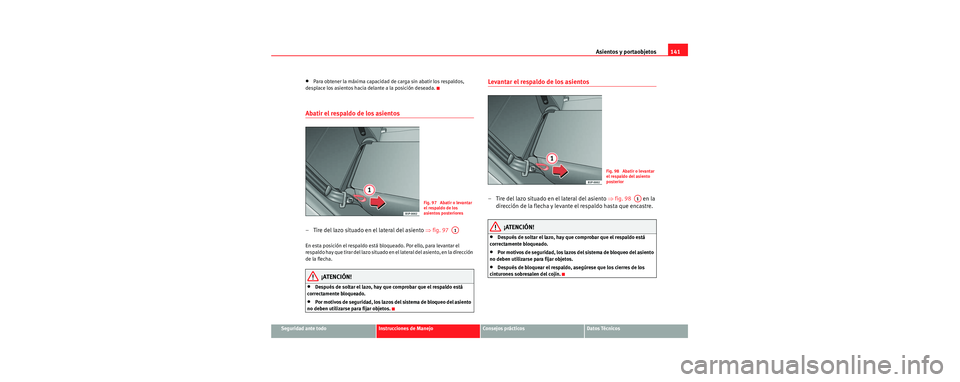

Abatir el respaldo de los asientos
– Tire del lazo situado en el lateral del asiento ⇒ fig. 97
En esta posición el respaldo está bloqueado. Por ello, para levantar el
respaldo hay que tirar del lazo situado en el lateral del asiento, en la dirección
de la flecha.
¡ATENCIÓN!
•Después de soltar el lazo, hay que comprobar que el respaldo está
correctamente bloqueado.
•Por motivos de seguridad, los lazos del sistema de bloqueo del asiento
no deben utilizarse para fijar objetos.
Levantar el respaldo de los asientos
– Tire del lazo situado en el lateral del asiento ⇒fig. 98 en la
dirección de la flecha y levante el respaldo hasta que encastre.
¡ATENCIÓN!
•Después de soltar el lazo, hay que comprobar que el respaldo está
correctamente bloqueado.
•Por motivos de seguridad, los lazos del sistema de bloqueo del asiento
no deben utilizarse para fijar objetos.
•Después de bloquear el respaldo, asegúrese que los cierres de los
cinturones sobresalen del cojín.
Fig. 97 Abatir o levantar
el respaldo de los
asientos posteriores
A1
Fig. 98 Abatir o levantar
el respaldo del asiento
posterior
A1
s2sc.3.book Seite 141 Dienstag, 18. Juli 2006 4:52 16

Asientos y portaobjetos
142

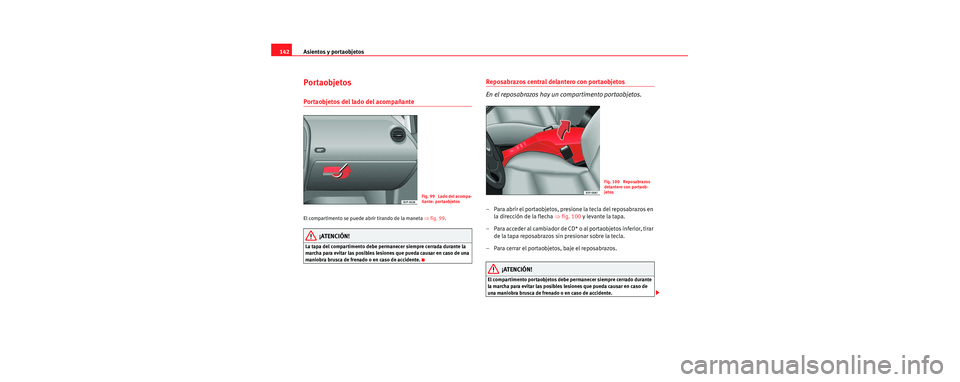

Portaobjetos
Portaobjetos del lado del acompañante
El compartimento se puede a brir tirando de la maneta ⇒fig. 99 .
¡ATENCIÓN!
La tapa del compartimento debe permanecer siempre cerrada durante la
marcha para evitar las posibles lesiones que pueda causar en caso de una
maniobra brusca de frenado o en caso de accidente.
Reposabrazos central delantero con portaobjetos
En el reposabrazos hay un compartimento portaobjetos.
– Para abrir el portaobjetos, presione la tecla del reposabrazos en
la dirección de la flecha ⇒fig. 100 y levante la tapa.
– Para acceder al cambiador de CD* o al portaobjetos inferior, tirar de la tapa reposabrazos sin presionar sobre la tecla.
– Para cerrar el portaobjetos, baje el reposabrazos.
¡ATENCIÓN!
El compartimento portaobjetos debe permanecer siempre cerrado durante
la marcha para evitar las posibles lesiones que pueda causar en caso de
una maniobra brusca de frenado o en caso de accidente.
Fig. 99 Lado del acompa-
ñante: portaobjetos
Fig. 100 Reposabrazos
delantero con portaob-
jetos
s2sc.3.book Seite 142 Dienstag, 18. Juli 2006 4:52 16

Asientos y portaobjetos143
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

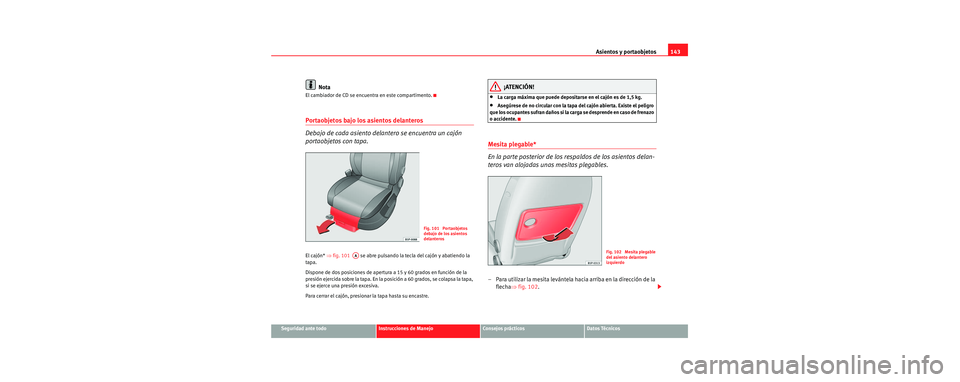

Nota
El cambiador de CD se encuentra en este compartimento.
Portaobjetos bajo los asientos delanteros
Debajo de cada asiento delantero se encuentra un cajón
portaobjetos con tapa.
El cajón* ⇒fig. 101 se abre pulsando la tecla del cajón y abatiendo la
tapa.
Dispone de dos posiciones de apertura a 15 y 60 grados en función de la
presión ejercida sobre la tapa. En la posición a 60 grados, se colapsa la tapa,
si se ejerce una presión excesiva.
Para cerrar el cajón, presionar la tapa hasta su encastre.
¡ATENCIÓN!
•La carga máxima que puede depositarse en el cajón es de 1,5 kg.
•Asegúrese de no circular con la tapa del cajón abierta. Existe el peligro
que los ocupantes sufran daños si la carga se desprende en caso de frenazo
o accidente.
Mesita plegable*
En la parte posterior de los respaldos de los asientos delan-
teros van alojadas unas mesitas plegables.
– Para utilizar la mesita levántela hacia arriba en la dirección de la flecha ⇒fig. 102 .
Fig. 101 Portaobjetos
debajo de los asientos
delanteros
AAFig. 102 Mesita plegable
del asiento delantero
izquierdo
s2sc.3.book Seite 143 Dienstag, 18. Juli 2006 4:52 16

Asientos y portaobjetos
144

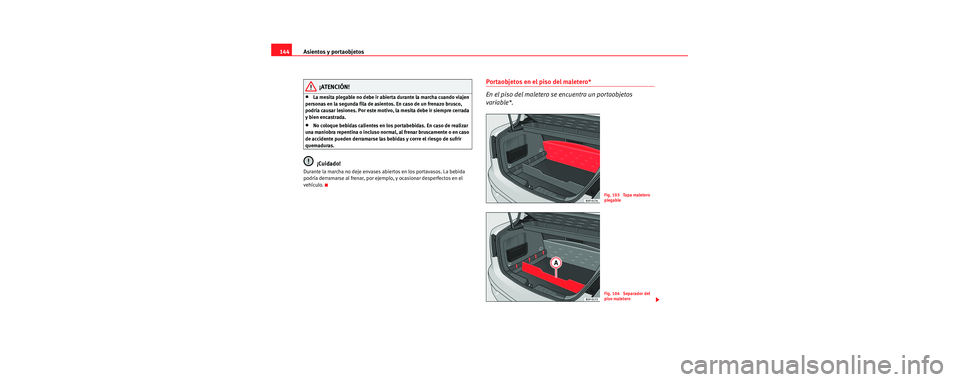

¡ATENCIÓN!
•La mesita plegable no debe ir abierta durante la marcha cuando viajen
personas en la segunda fila de asientos. En caso de un frenazo brusco,
podría causar lesiones. Por este motivo, la mesita debe ir siempre cerrada
y bien encastrada.
•No coloque bebidas calientes en los portabebidas. En caso de realizar
una maniobra repentina o incluso normal, al frenar bruscamente o en caso
de accidente pueden derramarse las bebidas y corre el riesgo de sufrir
quemaduras.
¡Cuidado!
Durante la marcha no deje envases abiertos en los portavasos. La bebida
podría derramarse al frenar, por ejemplo, y ocasionar desperfectos en el
vehículo.
Portaobjetos en el piso del maletero*
En el piso del maletero se encuentra un portaobjetos
variable*.
Fig. 103 Tapa maletero
plegable
Fig. 104 Separador del
piso maletero
s2sc.3.book Seite 144 Dienstag, 18. Juli 2006 4:52 16

Asientos y portaobjetos145
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

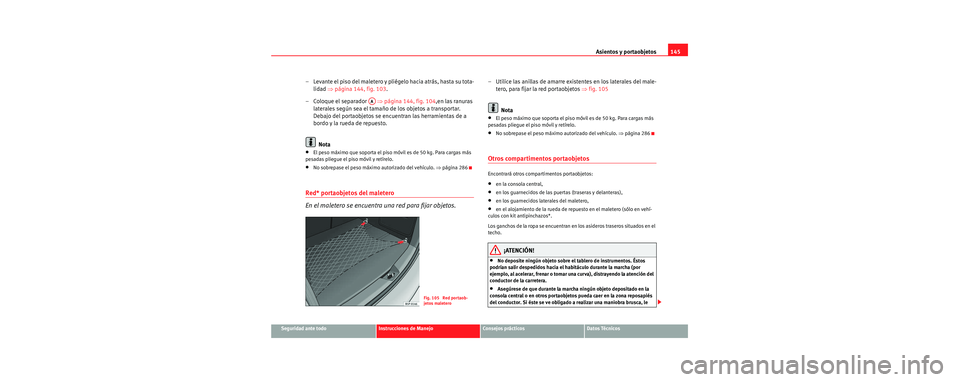

– Levante el piso del maletero y pliégelo hacia atrás, hasta su tota-
lidad ⇒página 144, fig. 103 .
– Coloque el separador ⇒página 144, fig. 104,en las ranuras
laterales según sea el tamaño de los objetos a transportar.
Debajo del portaobjetos se encuentran las herramientas de a
bordo y la rueda de repuesto.
Nota
•El peso máximo que sopo rta el piso móvil es de 50 kg. Para cargas más
pesadas pliegue el piso móvil y retírelo.
•No sobrepase el peso máximo autorizado del vehículo. ⇒página 286
Red* portaobjetos del maletero
En el maletero se encuentra una red para fijar objetos.
– Utilice las anillas de amarre existentes en los laterales del male-
tero, para fijar la red portaobjetos ⇒fig. 105
Nota
•El peso máximo que soporta el piso móvil es de 50 kg. Para cargas más
pesadas pliegue el piso móvil y retírelo.
•No sobrepase el peso máximo autorizado del vehículo. ⇒página 286
Otros compartimentos portaobjetos
Encontrará otros compar timentos portaobjetos:
•en la consola central,
•en los guarnecidos de las puertas (traseras y delanteras),
•en los guarnecidos laterales del maletero,
•en el alojamiento de la rueda de repuesto en el maletero (sólo en vehí-
culos con kit antipinchazos*.
Los ganchos de la ropa se encuentran en los asideros traseros situados en el
techo.
¡ATENCIÓN!
•No deposite ningún objeto sobre el tablero de instrumentos. Éstos
podrían salir despedidos hacia el habitáculo durante la marcha (por
ejemplo, al acelerar, frenar o tomar una curva), distrayendo la atención del
conductor de la carretera.
•Asegúrese de que durante la marcha ningún objeto depositado en la
consola central o en otros portaobjetos pueda caer en la zona reposapiés
del conductor. Si éste se ve obligado a realizar una maniobra brusca, le
AA
Fig. 105 Red portaob-
jetos maletero
s2sc.3.book Seite 145 Dienstag, 18. Juli 2006 4:52 16

Asientos y portaobjetos
146
sería imposible frenar, embragar o acelerar correctamente, corriendo el
peligro de provocar un accidente.
•Procure que las prendas de vestir colgadas no reduzcan la visibilidad
del conductor y evite así un posible accidente. Los ganchos han sido dise-
ñados para colgar únicamente prendas de vestir ligeras. No deposite
objetos duros, punzantes o de peso en las prendas colgadas en los
ganchos. En caso de maniobras bruscas o de accidente y en particular al
dispararse un airbag, estos objetos pueden lesionar a los ocupantes del
vehículo.

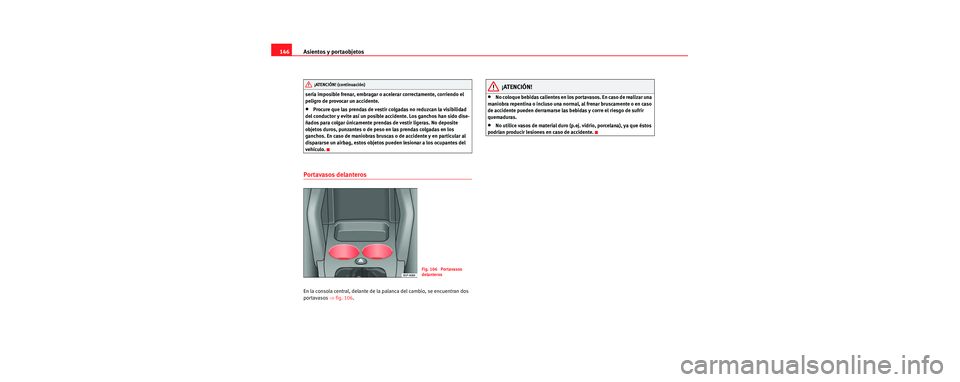

Portavasos delanteros
En la consola central, delante de la palanca del cambio, se encuentran dos
portavasos ⇒fig. 106 .
¡ATENCIÓN!
•No coloque bebidas calientes en los portavasos. En caso de realizar una
maniobra repentina o incluso una normal, al frenar bruscamente o en caso
de accidente pueden derramarse las bebidas y corre el riesgo de sufrir
quemaduras.
•No utilice vasos de material duro (p.ej. vidrio, porcelana), ya que éstos
podrían producir lesiones en caso de accidente.
¡ATENCIÓN! (continuación)
Fig. 106 Portavasos
delanteros
s2sc.3.book Seite 146 Dienstag, 18. Juli 2006 4:52 16

Asientos y portaobjetos147
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

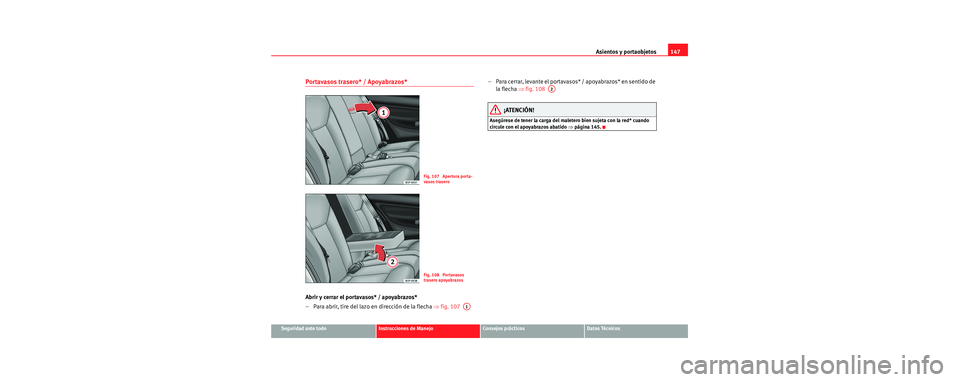

Portavasos trasero* / Apoyabrazos*
Abrir y cerrar el portavasos* / apoyabrazos*
– Para abrir, tire del lazo en dirección de la flecha ⇒fig. 107 – Para cerrar, levante el portavasos* / apoyabrazos* en sentido de
la flecha ⇒fig. 108
¡ATENCIÓN!
Asegúrese de tener la carga del maletero bien sujeta con la red* cuando
circule con el apoyabrazos abatido ⇒página 145.
Fig. 107 Apertura porta-
vasos trasero
Fig. 108 Portavasos
trasero apoyabrazos
A1
A2
s2sc.3.book Seite 147 Dienstag, 18. Juli 2006 4:52 16

Asientos y portaobjetos
148

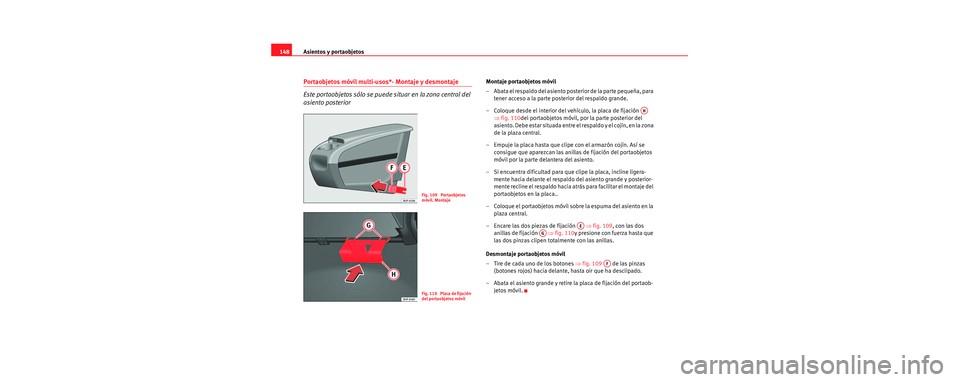

Portaobjetos móvil multi-usos*- Montaje y desmontaje
Este portaobjetos sólo se puede situar en la zona central del
asiento posteriorMontaje portaobjetos móvil
– Abata el respaldo del asiento posterior de la parte pequeña, para
tener acceso a la parte posterior del respaldo grande.
– Coloque desde el interior del vehículo, la placa de fijación ⇒fig. 110 del portaobjetos móvil, por la parte posterior del
asiento. Debe estar situada entre el respaldo y el cojín, en la zona
de la plaza central.
– Empuje la placa hasta que clipe con el armazón cojín. Así se consigue que aparezcan las anillas de fijación del portaobjetos
móvil por la parte delantera del asiento.
– Si encuentra dificultad para que clipe la placa, incline ligera- mente hacia delante el respaldo del asiento grande y posterior-
mente recline el respaldo hacia atrás para facilitar el montaje del
portaobjetos en la placa..
– Coloque el portaobjetos móvil sobre la espuma del asiento en la plaza central.
– Encare las dos piezas de fijación ⇒fig. 109 , con las dos
anillas de fijación ⇒fig. 110 y presione con fuerza hasta que
las dos pinzas clipen totalmente con las anillas.
Desmontaje portaobjetos móvil
– Tire de cada uno de los botones ⇒fig. 109 de las pinzas
(botones rojos) hacia delante, hasta oir que ha desclipado.
– Abata el asiento grande y retire la placa de fijación del portaob- jetos móvil.
Fig. 109 Portaobjetos
móvil. Montaje
Fig. 110 Placa de fijación
del portaobjetos móvil
AH
AE
AG
AF
s2sc.3.book Seite 148 Dienstag, 18. Juli 2006 4:52 16
